场效应管的主要参数和特点

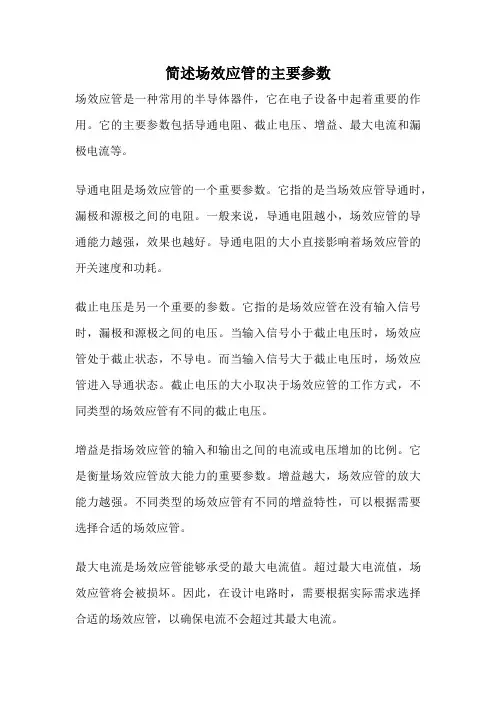

简述场效应管的主要参数
简述场效应管的主要参数场效应管是一种常用的半导体器件，它在电子设备中起着重要的作用。
它的主要参数包括导通电阻、截止电压、增益、最大电流和漏极电流等。
导通电阻是场效应管的一个重要参数。
它指的是当场效应管导通时，漏极和源极之间的电阻。
一般来说，导通电阻越小，场效应管的导通能力越强，效果也越好。
导通电阻的大小直接影响着场效应管的开关速度和功耗。
截止电压是另一个重要的参数。
它指的是场效应管在没有输入信号时，漏极和源极之间的电压。
当输入信号小于截止电压时，场效应管处于截止状态，不导电。
而当输入信号大于截止电压时，场效应管进入导通状态。
截止电压的大小取决于场效应管的工作方式，不同类型的场效应管有不同的截止电压。
增益是指场效应管的输入和输出之间的电流或电压增加的比例。
它是衡量场效应管放大能力的重要参数。
增益越大，场效应管的放大能力越强。
不同类型的场效应管有不同的增益特性，可以根据需要选择合适的场效应管。
最大电流是场效应管能够承受的最大电流值。
超过最大电流值，场效应管将会被损坏。
因此，在设计电路时，需要根据实际需求选择合适的场效应管，以确保电流不会超过其最大电流。
漏极电流是场效应管在截止状态下的漏极电流值。
漏极电流越小，场效应管的截止状态越好，功耗也越低。
因此，漏极电流是衡量场效应管性能的重要指标之一。
场效应管的主要参数包括导通电阻、截止电压、增益、最大电流和漏极电流等。
这些参数直接影响着场效应管的工作性能和应用范围。
在选择场效应管时，需要综合考虑这些参数，以满足实际需求。
同时，合理设计电路，确保场效应管在正常工作范围内，以提高电子设备的性能和可靠性。
简述场效应管的主要参数

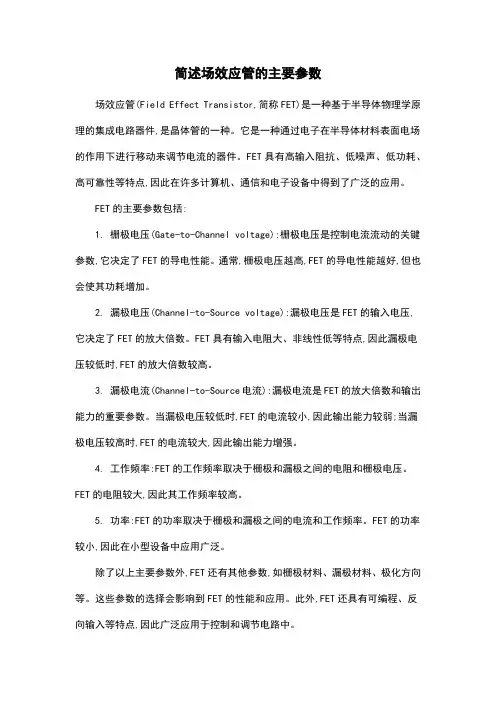

简述场效应管的主要参数
场效应管(Field Effect Transistor,简称FET)是一种基于半导体物理学原理的集成电路器件,是晶体管的一种。
它是一种通过电子在半导体材料表面电场的作用下进行移动来调节电流的器件。
FET具有高输入阻抗、低噪声、低功耗、高可靠性等特点,因此在许多计算机、通信和电子设备中得到了广泛的应用。
FET的主要参数包括:
1. 栅极电压(Gate-to-Channel voltage):栅极电压是控制电流流动的关键参数,它决定了FET的导电性能。
通常,栅极电压越高,FET的导电性能越好,但也会使其功耗增加。
2. 漏极电压(Channel-to-Source voltage):漏极电压是FET的输入电压,它决定了FET的放大倍数。
FET具有输入电阻大、非线性低等特点,因此漏极电压较低时,FET的放大倍数较高。
3. 漏极电流(Channel-to-Source电流):漏极电流是FET的放大倍数和输出能力的重要参数。
当漏极电压较低时,FET的电流较小,因此输出能力较弱;当漏极电压较高时,FET的电流较大,因此输出能力增强。
4. 工作频率:FET的工作频率取决于栅极和漏极之间的电阻和栅极电压。
FET的电阻较大,因此其工作频率较高。
5. 功率:FET的功率取决于栅极和漏极之间的电流和工作频率。
FET的功率较小,因此在小型设备中应用广泛。
除了以上主要参数外,FET还有其他参数,如栅极材料、漏极材料、极化方向等。
这些参数的选择会影响到FET的性能和应用。
此外,FET还具有可编程、反向输入等特点,因此广泛应用于控制和调节电路中。

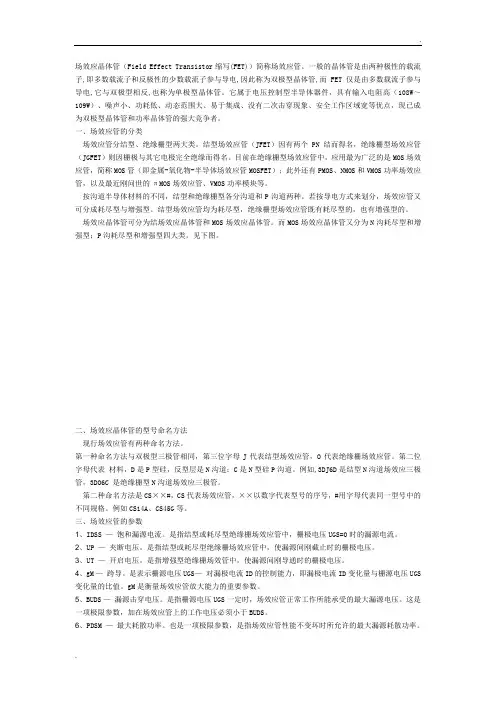

场效应管基本资料
场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。
一般的晶体管是由两种极性的载流子,即多数载流子和反极性的少数载流子参与导电,因此称为双极型晶体管,而FET仅是由多数载流子参与导电,它与双极型相反,也称为单极型晶体管。
它属于电压控制型半导体器件，具有输入电阻高（108W～109W）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。
一、场效应管的分类场效应管分结型、绝缘栅型两大类。
结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效应管（JGFET）则因栅极与其它电极完全绝缘而得名。
目前在绝缘栅型场效应管中，应用最为广泛的是MOS场效应管，简称MOS管（即金属-氧化物-半导体场效应管MOSFET）；此外还有PMOS、NMOS和VMOS功率场效应管，以及最近刚问世的πMOS场效应管、VMOS功率模块等。
按沟道半导体材料的不同，结型和绝缘栅型各分沟道和P沟道两种。
若按导电方式来划分，场效应管又可分成耗尽型与增强型。
结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。
场效应晶体管可分为结场效应晶体管和MOS场效应晶体管。
而MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。
见下图。
二、场效应晶体管的型号命名方法现行场效应管有两种命名方法。
第一种命名方法与双极型三极管相同，第三位字母J代表结型场效应管，O代表绝缘栅场效应管。
第二位字母代表材料，D是P型硅，反型层是N沟道；C是N型硅P沟道。
例如,3DJ6D是结型N沟道场效应三极管，3DO6C 是绝缘栅型N沟道场效应三极管。
第二种命名方法是CS××#，CS代表场效应管，××以数字代表型号的序号，#用字母代表同一型号中的不同规格。
例如CS14A、CS45G等。
三、场效应管的参数1、IDSS —饱和漏源电流。
场效应管的主要参数
场效应管的主要参数场效应管是一种晶体管，也称为FET（Field Effect Transistor）。
与双极晶体管（BJT）相比，场效应管具有许多优点，例如高输入阻抗，低噪声，以及高分辨率输入电压等。
主要参数：1. 阈值电压（Vth）：阈值电压是场效应管工作的一个关键参数。
它表示当输入电压小于该值时，场效应管处于截止区，不导电。
当输入电压大于阈值电压时，场效应管进入饱和区或线性区，开始导通。
2. 饱和电流（Idsat）：饱和电流是指当场效应管工作在饱和区时，通过漏极-源极的电流。
饱和电流取决于场效应管的尺寸和工作电压。
3. 负漏极导纳（Yfs）：负漏极导纳是指场效应管的输入导纳，也称为转导。
它表示单位漏极-源极电压变化时，漏极-源极电流的变化量。
负漏极导纳可以决定输出电流与输入电压的比例关系。
4. 输入电阻（Rin）：输入电阻是指场效应管的输入端电压与输入端电流之间的比值。
由于场效应管的输入电流很小，因此输入电阻较高，可以使得场效应管适用于高阻抗输入的电路。
5. 输出电导（Gds）：输出电导是指场效应管的输出导纳，也称为转导。
它表示单位漏极-源极电压变化时，漏极-源极电流的变化量。
输出电导可以决定输出电流与漏极-源极电压的比例关系。
6.噪声系数（NF）：噪声系数表示场效应管引入的噪声对输入信号的影响程度。
一般来说，噪声系数越低，性能越好。
7. 压控电阻（rDS(on)）：压控电阻表示当场效应管处于线性区时，漏极-源极电阻的大小。
压控电阻越小，漏极-源极电压对漏极-源极电流的影响就越小。
压控电阻与输入电压有关，可以在一定范围内调节。
8.带宽（BW）：带宽是指场效应管工作的频率范围。
带宽可以决定场效应管在不同频率下工作的能力。
9.温度稳定性：温度稳定性是指场效应管在不同温度下的性能变化。
温度稳定性越好，场效应管在不同温度下的性能变化越小。
总结：。
场效应管的主要参数
场效应管的主要参数场效应管（Field Effect Transistor，简称FET）是一种常用的电子器件，常被用于放大、开关和调节电流等应用中。
它具有许多重要的参数，这些参数对于理解和设计电路至关重要。
本文将介绍场效应管的一些主要参数，并解释它们的作用和特点。
1. 漏极截止电压（VDS(off)）：漏极截止电压是指当场效应管关闭时，漏极和源极之间的电压。
当VDS(off)为正值时，漏极电压高于源极电压，此时场效应管处于关闭状态。
VDS(off)的值取决于场效应管的工作状态和特性。
这个参数对于确定场效应管的工作状态和电路的稳定性非常重要。
2. 饱和漏极电压（VDS(sat)）：饱和漏极电压是指当场效应管完全开启时，漏极和源极之间的最小电压。
在饱和区，场效应管的导通状态稳定，电流可以通过管子流动。
VDS(sat)的值取决于场效应管的特性和工作状态。
这个参数对于确定场效应管的工作范围和电路的性能至关重要。
3. 置零漏极电压（VDS(off) zero）：置零漏极电压是指当场效应管完全关闭时，漏极和源极之间的电压。
当VDS(off) zero为正值时，漏极电压高于源极电压，此时场效应管处于完全关闭状态。
VDS(off) zero的值取决于场效应管的工作状态和特性。
这个参数对于确定场效应管的截止状态和电路的稳定性非常重要。
4. 阈值电压（Vth）：阈值电压是指当场效应管开始导通时，栅极和源极之间的电压。
在阈值电压以上，场效应管开始导通，电流可以通过管子流动。
Vth的值取决于场效应管的类型和制造工艺。
这个参数对于确定场效应管的导通状态和电路的性能至关重要。
5. 压缩因子（K）：压缩因子是指栅极电压变化与漏极电流变化之间的比率。
K的值取决于场效应管的类型和特性。
较大的K值意味着场效应管具有较好的放大能力和线性特性。
这个参数对于确定场效应管的放大能力和电路的线性度至关重要。
6. 输入电容（Ciss）：输入电容是指场效应管的栅极和源极之间的电容。
06n90e场效应管参数
06n90e场效应管参数（原创实用版）目录1.场效应管的概述2.场效应管的主要参数3.场效应管参数的测试方法4.场效应管参数对性能的影响5.结论正文一、场效应管的概述场效应管（Field Effect Transistor，简称 FET）是一种半导体器件，是基于半导体材料的电子运动方式而设计的。
场效应管是三种主要的晶体管之一，另外两种是双极晶体管和绝缘栅双极晶体管。
场效应管具有高输入阻抗、低噪声和低功耗等特点，在电路设计中有着广泛的应用。
二、场效应管的主要参数场效应管的主要参数包括：1.源极和漏极之间的电流 ID：这是场效应管的主要工作参数，表示在特定的电压下，源极和漏极之间的电流。
2.源极和漏极之间的电压 VDS：这是指在源极和漏极之间的电压。
3.栅极和源极之间的电压 VGS：这是指在栅极和源极之间的电压。
4.阈值电压 VT：这是指栅极和源极之间的电压达到一定值时，源极和漏极之间的电流开始流动的电压值。
5.跨导 G：这是表示场效应管的导电性能的参数，单位是西门子（S）。
三、场效应管参数的测试方法场效应管参数的测试方法主要包括：1.直流参数测试：包括源极和漏极之间的电流 ID、源极和漏极之间的电压 VDS、栅极和源极之间的电压 VGS 和阈值电压 VT 等参数的测试。
2.交流参数测试：包括跨导 G 和输入阻抗等参数的测试。
四、场效应管参数对性能的影响场效应管的参数对它的性能有着重要的影响，其中：1.源极和漏极之间的电流 ID：这是场效应管的主要工作参数，它的大小直接影响着场效应管的工作性能。
2.源极和漏极之间的电压 VDS：这是表示场效应管的导电性能的参数，它的大小直接影响着场效应管的功耗。
3.栅极和源极之间的电压 VGS：这是控制场效应管导电性能的参数，它的大小直接影响着场效应管的输入阻抗。
4.阈值电压 VT：这是表示场效应管的开关速度的参数，它的大小直接影响着场效应管的响应速度。
5.跨导 G：这是表示场效应管的导电性能的参数，它的大小直接影响着场效应管的性能。
场效应管的特点、参数及使用注意事项
场效应管的特点、参数及使用注意事项
1.场效应管的特点
场效应管是电压掌握型器件，它不向信号源索取电流，有很高的输入电阻，而且噪声小、热稳定性好，因此宜于做低噪声放大器，特殊是低功耗的特点使得在集成电路中大量采纳。
2.场效应管的主要参数
夹断电压U P ：指当U DS 值肯定时，结型场效应管和耗尽型MOS 管的I D 减小到接近零时U GS 的值称为夹断电压。
开启电压U T ：指当U DS 值肯定时，增加型MOS管开头消失I D 时的U GS 值称为开启电压。
跨导g m ：指U DS 肯定时，漏极电流变化量Δ I D 与栅-源极电压变化量Δ U GS 之比。
最大耗散功率P CM ：指管子正常工作条件下不能超过的最大可承受功率。
3.使用留意事项
（1）场效应管的栅极切不行悬空。
由于场效应管的输入电阻特别高，栅极上感应出的电荷不易泄放而产生高压，从而发生击穿损坏管子。
（2）存放时，应将绝缘栅型场效应管的三个极相互短路，以免受外电场作用而损坏管子，结型场效应管则可开路保存。
（3）焊接时，应先将场效应管的三个电极短路，并按源极、漏极、
栅极的先后挨次焊接。
烙铁要良好接地，并在焊接时切断电源。
（4）绝缘栅型场效应管不能用万用表检查质量好坏，结型场效应管则可以。
简述场效应管的主要参数
简述场效应管的主要参数场效应管（Field Effect Transistor，简称FET）是一种重要的电子器件，具有许多主要参数。
本文将对场效应管的主要参数进行简要描述。
1. 漏极电流（ID）：漏极电流是场效应管的重要参数之一。
它表示通过漏极的电流大小。
漏极电流的大小与栅极电压（VG）和漏极电压（VD）有关。
漏极电流的大小决定了场效应管的工作状态和性能。
2. 转导（Transconductance，简称gm）：转导是场效应管的另一个重要参数。
它表示漏极电流变化与栅极电压变化之间的关系。
转导越大，代表场效应管的放大能力越强。
3. 阈值电压（Threshold Voltage，简称Vth）：阈值电压是指栅极电压与漏极电流之间的电压差。
在阈值电压以下，场效应管基本上处于截止状态，无法正常工作。
4. 饱和电流（Saturation Current，简称IS）：饱和电流是指场效应管工作在饱和区时的漏极电流。
饱和电流的大小与栅极电压和漏极电压之间的关系有关。
5. 最大耗散功率（Maximum Power Dissipation，简称Pdmax）：最大耗散功率是指场效应管能够承受的最大功率。
超过最大耗散功率，场效应管可能会因过热而损坏。
6. 输入电容（Input Capacitance，简称Ciss）：输入电容是指场效应管的输入端（栅极）与输出端（漏极）之间的电容。
输入电容的大小会影响场效应管的输入阻抗和频率响应。
7. 输出电容（Output Capacitance，简称Coss）：输出电容是指场效应管的输出端（漏极）与地之间的电容。
输出电容的大小会影响场效应管的输出阻抗和频率响应。
8. 反馈电容（Feedback Capacitance，简称Crss）：反馈电容是指场效应管的输出端（漏极）与输入端（栅极）之间的电容。
反馈电容的大小会影响场效应管的稳定性和频率响应。
9. 输出导纳（Output Admittance，简称Yos）：输出导纳是指场效应管的输出端（漏极）对输入端（栅极）的导纳。
功率场效应晶体管(MOSFET)的工作原理、特性及主要参数
功率场效应晶体管（MOSFET）的工作原理、特性及主要参数功率场效应晶体管（Power Metal Oxide Semiconductor Field Effect Transistor，MOSFET）。
其特点是：属于电压型全控器件、栅极静态内阻极高（109Ω）、驱动功率很小、工作频率高、热稳定性好、无二次击穿、安全工作区宽等；但MOSFET的电流容量小、耐压低、功率不易做得过大，常用于中、小功率开关电路中。
MOSFET的结构和工作原理1.MOSFET的结构MOSFET和小功率MOS管导电机理相同，但在结构上有较大的区别。
小功率MOS管是一次扩散形成的器件，其栅极G、源极S和漏极D在芯片的同一侧。
而MOSFET主要采用立式结构，其3个外引电极与小功率MOS管相同，为栅极G、源极S和漏极D，但不在芯片的同一侧。
MOSFET的导电沟道分为N沟道和P沟道，栅偏压为零时漏源极之间就存在导电沟道的称为耗尽型，栅偏压大于零（N沟道）才存在导电沟道的称为增强型。
MOSFET的电气符号如图1所示，图1（a）表示N沟道MOSFET，电子流出源极；图1（b）表示P沟道MOSFET，空穴流出源极。
从结构上看，MOSFET还含有一个由S极下的P区和D极下的N区形成的寄生二极管，该寄生二极管的阳极和阴极就是MOSFET的S极和D极，它是与MOSFET不可分割的整体，使MOSFET无反向阻断能力。
图1中所示的虚线部分为寄生二极管。
图1 MOSFET的电气符号2.MOSFET的工作原理（1）当栅源电压uGS=0时，栅极下的P型区表面呈现空穴堆积状态，不可能出现反型层，无法沟通漏源极。
此时，即使在漏源极之间施加电压，MOS管也不会导通。
MOSFET结构示意图如图2（a）所示。
图2 MOSFET结构示意图（2）当栅源电压uGS＞0且不够充分时，栅极下面的P型区表面呈现耗尽状态，还是无法沟通漏源极，此时MOS管仍保持关断状态，如图2（b）所示。
场效应管主要参数
场效应管主要参数36/734.1.4效应管的主要参数及特点1.直流参数(2)饱和漏极电流I DSS耗尽型MOSFET 、JFET ，当u GS =0时所对应的漏极电流。
(1)阈值电压（称为开启电压、夹断电压)增强型MOSFET 阈值电压：开启电压U GS,th ；耗尽型MOSFET 和JFET 阈值电压：夹断电压U GS,off 。
(3)直流输入电阻R GS栅源间所加的恒定电压U GS 与流过栅极电流I GS 之比。
结型场效应三极管，反偏时R GS 约大于107Ω， 绝缘栅场效应三极管R GS 约是109～1015Ω。
(1) 低频跨导g m低频跨导反映了栅压对漏极电流的控制作用DS BS D mGSCd d u C u i g u ===g m 的求法:① 图解法：作图计算转移特性曲线 i D =f (u GS ) 的斜率； ② 解析法：根据i D =K(u GS -U GS,th )2，计算得m GS GS,th D2K()=2K g u U i ≈-⋅2. 交流参数结论：g m 与 i D 和导电因子K 成正比关系。
重要！(2) 衬底跨导g mb反映了衬底偏置电压对漏极电流i D 的控制作用DS GS D mbC BSCd d u u i g u ===mbmg g η=跨导比 （3） 动态漏极电阻r dsBS GS DS d C DCd d su u u r i ===反映了u DS 对i D 的影响，实际上是输出特性曲线上工作点切线上的斜率。
一般是几十～几百千欧姆。
4. 极间电容 Cgs —栅极与源极间电容，约1～3PF Cgd —栅极与漏极间电容，约1～3PFCsd —源极与漏极间电容，约0.1～1PF Cgb —栅极与衬底间电容Csb —源极与衬底间电容 Cdb —漏极与衬底间电容主要的极间电容有：DSGSDG 漏极栅极i DB 衬底源极(2)漏源击穿电压U DS,B (或用符号BU DS 表示） 使I D 开始剧增时的U DS 。
场效应管的主要参数
时，已把S极和衬底连在一起，这时D、S就不能互 换。
模拟电子技术
• 极间电容
rd
uDS iD
UGS 常数
场效应管三个电极之间也有电容效应，极间电容包括CGS、 CGD和CDS等。极间电容的大小一般为几个pF，在低频小信号 时可以忽略其影响。
1.3 极限参数
• 漏极最大允许耗散功率PDM 该功率转化为热能, 使管子的温度升高，PDM决定于场效应管允许的最
高温度限制。该参数相当于晶体管的PCM 。 • 漏源击穿电压 U(BR)DS
模拟电子技术
场效应管的主要参数
1.1 直流参数 • 开启电压UGS(th):是uDS当一定时（如uDS =10V）, 漏极电流ID
达到某一数值(如10μA)时，所需加的栅源电压uGS值。 • 夹断电压 UGS(off):当uDS一定时（如uDS =10V）,使漏极电流I
D减小到某一个微小电流(如1μA)时,所需的栅源电压uGS值。 • 饱和漏极电流 IDSS: 栅源之间的电压uGS等于零, 而漏、源
之间的电压大于夹断电压UGS(off)时对应的漏极电流。 • 直流输入电阻 RGS: 在漏极和源极短路时，栅源之间的电
阻就是RGS 。由于栅极几乎不索取电流, 因此输入电阻很 高。结型为107 Ω左右，MOS管可达1015Ω以上。
1.2 交流参数
• 低频跨导gm:
gm
iD uGS
uDS 常数
gm的大小反映了栅源电压对漏极电流的控制作用。
当uDS过大使漏极产生雪崩击穿，从而使电流iD急剧上升时的uDS ，称 为漏源击穿电压。 • 栅源击穿电压 U(BR)GS
场效应管的主要参数
场效应管的主要参数场效应管（Field-Effect Transistor，FET）是一种三极电子器件，广泛应用于放大和开关电路中。
场效应管主要有三个主要参数：转移特性、输入特性和输出特性。
下面将详细讨论这三个参数。
1. 转移特性：转移特性描述了场效应管的输入-输出关系，即输出电流与输入电压之间的关系。
转移特性通常由三种不同的参数表示：互导（Transconductance，gm）、输出电导（Output Conductance，go）和截止电流（Cut-Off Current，IDSS）。
- 互导（Transconductance，gm）：互导是场效应管的输入电压变化引起的输出电流变化的比率。
它是转移特性曲线的斜率。
互导数值越高，代表场效应管有更好的放大能力。
- 输出电导（Output Conductance，go）：输出电导表示场效应管的漏极电流与漏极电压之间的关系。
输出电导数值越小，代表场效应管具有更好的开关特性。
- 截止电流（Cut-Off Current，IDSS）：截止电流是场效应管的栅极-源极电压为零时的漏极电流。
截止电流的数值越小，代表场效应管具有更好的截止特性。
2.输入特性：输入特性描述了场效应管的栅极-源极电流与栅极-源极电压之间的关系。
输入特性包括漏极特性和截止特性。
-漏极特性：漏极特性是指场效应管的漏极电流与漏极电压之间的关系。
在正常工作区域内，漏极特性曲线呈现出线性区和饱和区两种不同的特性。
-截止特性：截止特性是指场效应管的栅极-源极电流与栅极-源极电压之间的关系。
在截止区，栅极电流非常小，基本上可以忽略不计。
3.输出特性：输出特性描述了场效应管的漏极电流与漏极电压之间的关系。
输出特性通常以漏极特性曲线表示。
-漏极特性：漏极特性是指场效应管的漏极电流与漏极电压之间的关系。
漏极特性曲线可以显示出场效应管的饱和区和线性区。
此外，还有一些次要参数：4. 最大漏极电流（Maximum Drain Current，IDmax）：场效应管能够承受的最大漏极电流。
nce3400xy场效应管参数
一、场效应管简介场效应管是一种半导体器件，它具有高输入电阻和低输入电流的特点，常被用于放大和开关电路。
场效应管的参数对其性能和应用起到关键作用。
二、场效应管的参数1. 输入电阻：场效应管的输入电阻通常很高，大于10MΩ，这使得它对输入信号有很好的隔离，可以用于放大弱信号。
2. 噪声系数：场效应管的噪声系数通常较低，这使得它在放大低频信号时具有较好的性能。
3. 耗散功率：场效应管的耗散功率取决于工作状态和工作条件，一般需要根据数据手册来选择合适的工作状态和散热措施。
4. 最大漏极—源极电压（Vds）：这个参数限定了场效应管可以承受的最大电压，超过这个电压会导致管子击穿损坏。
5. 最大漏极—源极电流（Id）：这个参数限定了场效应管可以承受的最大电流，超过这个电流会使管子损坏，因此在设计电路时需要根据这个参数来选择合适的管子。
6. 输入电容：输入电容越低，管子就能用来放大更高频率的信号，这对一些高频率应用来说很重要。
三、场效应管参数的选择1. 根据应用需求选择合适的参数。
不同应用需要的参数不同，例如放大器需要高输入电阻和低噪声系数，电源开关需要承受较大的漏极—源极电压和电流。
2. 仔细查阅数据手册。
在选择场效应管时，要仔细查阅数据手册，了解其各项参数，以便根据具体应用需求来选择合适的管子。
四、结论通过了解场效应管的参数和选择方法，我们可以更好地根据具体的应用需求来选择合适的场效应管，从而提高电路性能并确保电路的可靠性和稳定性。
场效应管是一种重要的半导体器件，其参数的选择对于电路性能和稳定性具有至关重要的作用。
在实际应用中，根据具体的需求和工作条件，我们需要仔细选择合适的场效应管，以确保电路正常工作。
在选择场效应管的参数时，首先需要考虑电路的具体应用需求。
不同的应用需求会对场效应管的参数有不同的要求。
例如在放大器电路中，需要具有高输入电阻和低噪声系数的场效应管，以确保输入信号的准确放大而不受到太多的干扰。
5n100场效应管参数
5n100场效应管参数5N100场效应管是一种常用的电子元件，具有许多重要的参数。
本文将介绍5N100场效应管的主要参数，并对其作用和特性进行详细阐述。
1. 阈值电压（Vth）：阈值电压是指在场效应管的栅极和源极之间的电压达到一定值时，场效应管开始导通的电压。
它是决定场效应管导通与否的重要因素，也是控制场效应管工作状态的关键参数。
2. 漏极电流（Idss）：漏极电流是指在场效应管导通状态下，栅极与源极之间的电压为零时，通过漏极的电流。
漏极电流的大小与场效应管的导通能力有关，通常用来评估场效应管的性能。
3. 静态工作点（Q-point）：静态工作点是指场效应管在直流工作状态下的工作点，也就是栅极和源极之间的电压和漏极电流的取值。
静态工作点的选择对于保证场效应管的正常工作和提高电路性能有重要影响。
4. 最大漏极电流（Idmax）：最大漏极电流是指场效应管可以承受的最大漏极电流值。
超过最大漏极电流会导致场效应管过载，甚至损坏。
因此，在设计电路时需要确保漏极电流不超过场效应管的最大额定值。
5. 输出电导（Gout）：输出电导是指在场效应管导通状态下，漏极电流对栅极-源极电压的变化率。
输出电导越大，场效应管的放大能力越强，输出信号失真越小。
6. 输入电容（Ciss）：输入电容是指场效应管栅极与源极之间的电容。
输入电容的大小与场效应管的开关速度和输入信号频率有关，较大的输入电容会导致场效应管的响应速度变慢。
7. 输出电容（Coss）：输出电容是指场效应管漏极与源极之间的电容。
输出电容的大小与场效应管的开关速度和输出信号频率有关，较大的输出电容会导致场效应管的响应速度变慢。
8. 开关时间（ton, toff）：开关时间是指场效应管从导通到截止或从截止到导通的时间。
开关时间的长短直接影响场效应管的开关速度和工作效率。
9. 热阻（θja）：热阻是指场效应管从结节到环境之间的热阻，也就是场效应管的散热能力。
热阻越小，场效应管的工作温度就越低，散热效果越好。
60n60场效应管参数
60n60场效应管参数1. 介绍在电子设备中，场效应管是常见的一种电子器件，用于放大或开关电流。
60n60场效应管是其中一种型号，本文将详细探讨其参数及其特点。
2. 基本参数60n60场效应管具有多个基本参数，包括： - 最大漏极电流：指场效应管允许通过漏极的最大电流值。
对于60n60场效应管，其最大漏极电流为60A。
- 额定电压：场效应管可以承受的最大电压。
60n60场效应管的额定电压为60V。
- 导通电阻：在场效应管导通状态下，漏极与源极之间的电阻。
60n60场效应管的导通电阻约为0.09Ω。
3. 静态参数静态参数是指在场效应管稳定工作时的性能指标。
60n60场效应管的静态参数包括：- 禁截止电压：当控制极（栅极）与源极之间的电压低于一定值时，场效应管处于截止状态，电流无法通过。
60n60场效应管的禁截止电压为大于2V。
- 截止电流：当场效应管处于截止状态时，通过漏极的极小漏电流。
60n60场效应管的截止电流为小于10μA。
- 饱和电流：当控制极与源极之间的电压高于一定值时，场效应管处于饱和状态，电流可以从漏极流向源极。
60n60场效应管的饱和电流为60A。
4. 动态参数动态参数是指场效应管在工作过程中的响应特性。
以下是60n60场效应管的一些动态参数： - 输入电容：反映场效应管对输入信号的响应速度。
60n60场效应管的输入电容约为5400pF。
- 输出电容：指场效应管输出信号的响应速度。
60n60场效应管的输出电容约为180pF。
- 开启时间：场效应管从截止到饱和所需要的时间。
60n60场效应管的开启时间为小于10ns。
- 关断时间：场效应管从饱和到截止所需要的时间。
60n60场效应管的关断时间为小于40ns。
5. 使用场景60n60场效应管具有较大的漏极电流和低导通电阻，适用于需要高电流放大或开关的场合。
其参数使其可以应用于多种电子设备中，例如： 1. 电源稳压器：通过60n60场效应管的控制，可以调节电源输出电压，实现电路的稳定供电。
简述场效应管的主要参数
简述场效应管的主要参数场效应管是一种常用的电子元器件，广泛应用于各个领域中。
它具有许多重要的参数，这些参数对于了解场效应管的性能和应用非常重要。
本文将简要介绍场效应管的主要参数。
第一个主要参数是漏极电流（ID）。
漏极电流是指场效应管的漏极电流，它是决定场效应管工作状态的重要因素之一。
漏极电流的大小取决于栅极电压和漏极电压，通过调整栅极电压和漏极电压可以控制漏极电流的大小。
第二个主要参数是栅极电压（VG）。
栅极电压是指场效应管的栅极电压，它是控制场效应管工作状态的关键参数之一。
通过调整栅极电压，可以控制场效应管的导通和截止状态，从而实现对电流的控制。
第三个主要参数是漏极电压（VD）。
漏极电压是指场效应管的漏极电压，它是决定场效应管工作状态的重要因素之一。
漏极电压的大小取决于栅极电压和漏极电流，通过调整栅极电压和漏极电流可以控制漏极电压的大小。
第四个主要参数是增益（μ）。
增益是指场效应管的电流放大倍数，它是评估场效应管性能的重要指标之一。
增益的大小取决于场效应管的结构和工作状态，通过调整栅极电压和漏极电流可以控制增益的大小。
第五个主要参数是阈值电压（VT）。
阈值电压是指场效应管的栅极电压达到一定值时，场效应管开始导通的电压。
阈值电压的大小取决于场效应管的材料和结构，通过调整栅极电压可以控制阈值电压的大小。
第六个主要参数是导通电阻（Ron）。
导通电阻是指场效应管在导通状态下的电阻，它是评估场效应管导通能力的重要指标之一。
导通电阻的大小取决于场效应管的结构和材料，通过调整栅极电压和漏极电流可以控制导通电阻的大小。
第七个主要参数是截止电阻（Roff）。
截止电阻是指场效应管在截止状态下的电阻，它是评估场效应管截止能力的重要指标之一。
截止电阻的大小取决于场效应管的结构和材料，通过调整栅极电压和漏极电流可以控制截止电阻的大小。
场效应管的主要参数包括漏极电流、栅极电压、漏极电压、增益、阈值电压、导通电阻和截止电阻。
43nm60nd场效应管参数
43nm60nd场效应管参数场效应管是一种重要的电子器件，广泛应用于电子电路中。
43nm60nd场效应管是一种型号为43nm60nd的场效应管，本文将从几个参数来介绍这种场效应管的特点和性能。
1. 阈值电压(Vth)：43nm60nd场效应管的阈值电压是指在栅极和源极之间的电压，当这个电压超过一定值时，场效应管将开始导通。
阈值电压的大小决定了场效应管的导通特性，一般来说，阈值电压越小，场效应管的导通能力越强。
2. 最大漏极电流(Id)：最大漏极电流是指在给定的栅极和源极电压下，43nm60nd场效应管能够承受的最大漏极电流。
这个参数的大小决定了场效应管的功率承受能力，一般来说，最大漏极电流越大，场效应管的功率承受能力越高。
3. 漏极-源极电压(Vds)：漏极-源极电压是指43nm60nd场效应管的漏极和源极之间的电压。
在正常工作情况下，漏极-源极电压应该在一定范围内，过高或过低的电压都可能导致场效应管的损坏或性能下降。
4. 静态工作点：静态工作点是指43nm60nd场效应管在直流工作状态下的工作点。
静态工作点的选择直接影响到场效应管的放大特性和功率损耗。
通过调整栅极电压和漏极电流，可以选择合适的静态工作点。
5. 开关特性：43nm60nd场效应管的开关特性是指在不同的栅极电压下，场效应管的导通和截止状态之间的切换特性。
开关特性的好坏决定了场效应管在开关电路中的可靠性和稳定性。
6. 输入电容(Ciss)：输入电容是指43nm60nd场效应管的栅极和源极之间的电容。
输入电容的大小影响着场效应管的输入特性和频率特性，一般来说，输入电容越小，场效应管的输入响应速度越快。
7. 输出电容(Coss)：输出电容是指43nm60nd场效应管的漏极和源极之间的电容。
输出电容的大小决定了场效应管的输出特性和频率特性，一般来说，输出电容越小，场效应管的输出响应速度越快。
8. 开启电阻(Rds(on))：开启电阻是指43nm60nd场效应管在导通状态下的电阻大小。
5r199p场效应管参数
5r199p场效应管参数场效应管（Field Effect Transistor，简称FET）是一种半导体器件，根据其工作原理可分为金属氧化物半导体场效应管（MOSFET）、绝缘栅双极型晶体管（IGBT）等。
其中，5r199p场效应管是一种常用的MOSFET型号，具有优良的性能和广泛的应用。
5r199p场效应管的参数特点如下：1.导通电阻：5r199p场效应管的导通电阻较小，可降低电路中的功耗。
在相同电流条件下，导通电阻越小，器件的性能越好。
2.阈值电压：5r199p场效应管的阈值电压约为2-4V，阈值电压越低，开关速度越快。
3.传输系数：5r199p场效应管的传输系数（即电流放大系数）较高，一般在1000-3000之间。
传输系数越大，电流放大能力越强。
4.漏极电流：5r199p场效应管的漏极电流较小，可有效降低漏极功耗。
5.安全工作区：5r199p场效应管的安全工作区较宽，可适应不同的工作环境。
6.热稳定性：5r199p场效应管的热稳定性较好，可保证长时间稳定工作。
7.线性度：5r199p场效应管的线性度较好，适用于放大和开关等线性应用场景。
8.噪声性能：5r199p场效应管的噪声性能较好，可降低电路中的噪声干扰。
9.电压温度系数：5r199p场效应管的电压温度系数较低，对电压和温度的变化不敏感。
10.容量效应：5r199p场效应管的容量效应较小，可减小电路中的寄生电容影响。
5r199p场效应管广泛应用于放大、开关、调制、电源等领域。
在选购和使用时，请注意以下几点：1.确认工作电压、电流、频率等参数是否符合需求。
2.考虑电路的稳定性，选择合适的场效应管型号。
3.注意场效应管的封装和散热设计，确保长时间稳定工作。
4.合理布局电路板，减小寄生电容和干扰。
5.查阅厂家提供的数据手册，了解详细参数和应用注意事项。
总之，5r199p场效应管作为一种优质的MOSFET器件，具有广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
场效应管的主要参数和特点
一：场效应管的主要参数(1)直流参数饱和漏极电流IDSS 它可定义为：当栅、源极之间的电压等于零，而漏、源极之间的电压大于夹断电压时，对应
的漏极电流。
夹断电压UP 它可定义为：当UDS 一定时，使ID 减小到一个微小的电流时所需的UGS 开启电压UT 它可定义为：当UDS 一定时，使ID 到达某一个数值时所需的UGS(2)交流参数低频跨导gm 它是描述栅、源电压对漏极电流的控制作用。
极间电容场效应管三个电极之间的电容，它的值越小表示管子的性能越好。
(3)极限参数漏、源击穿电压当漏极电流急剧上升时，产生雪崩击穿时的UDS。
栅极击穿电压结型场效应管正常工作时，栅、源极之间的PN 结处于反向偏置状态，若电流过高，则产生击穿现象。
二：场效应管的特点场效应管具有放大作用，可以组成放大电路，它与双极
性三极管相比具有以下特点：（1）场效应管是电压控制器件，它通过UGS 来控制ID；（2）场效应管的输入端电流极小，因此它的输入电阻很高；（3）它是利用多数载流子导电，因此它的温度稳定性较好；（4）它组成的放大电路
的电压放大系数要小于三极管组成放大电路的电压放大系数；（5）场效应管
的抗辐射能力强。
下面我们通过表格把各种场效应管的符号和特性曲线表示出来：种类
符号
转移特性
输出特性
结型N 沟道
耗尽型。
