焊接工艺控制方案
焊接工艺控制
1、人员控制
1)参加焊接生产的焊工必须是持有质量技术监督局的合格焊工证或经公司考核合格。
2)焊工不得进行超越其合格项目的焊接。
2、焊接材料
1)焊条、焊剂使用前必须烘干。
2)焊条表面应无水分、油污,严禁使用受潮、变质、药皮开裂以及焊芯生锈的焊条,焊条使用放入插电的保温桶内,随用随取,不允许手持大把焊条施焊。
3、工艺控制
1)接头准备
a.焊前应先采用砂轮打磨清理焊缝区内20mm范围内的水、锈、氧化皮、油污等杂物,直至漏出金属光泽。。
b.对接焊接前对板材错边量应认真检查,错边量较大时,可采用机械或火焰矫正焊缝周边的变形,使错边量达到规范要求。对接焊缝错变量不大于2mm。
2)组立
a.组立前先将焊道两侧20mm范围内氧化铁、铁锈、油污、水分等影响焊接质量的杂物打磨干净,以免点焊出现密集气孔。
b.组立时,作业人员要尽量使构件顶紧,不留间隙,避免埋弧焊时造成焊缝烧穿。
C.组立点焊完清理焊渣、药皮后,再移交下道工序。
2)定位焊要求定位焊缝厚度应不小于3mm,长度应不小于50mm,定位焊缝间距宜为300~500mm,且定位焊缝避免在端部和拐角处。
3)埋弧焊
a.焊前若发现定位点焊有气孔等缺陷,应先清除再进行埋弧焊接。
b.焊前在构件两端设引熄弧板,并在其上有效的引弧与熄弧。
c.焊前,先进行试运行,保证电弧对准焊缝中心。焊接过程中,焊工要及时清理焊渣,发现有偏弧,要及时人工调节焊机,保证焊缝熔合。
d.埋弧焊焊剂的堆叠高度要保证盖住电弧,避免产生气孔。
全自动焊接工艺
For personal use only in study and research; not for commercial use 管道全自动焊接工法 天津大港油田集团工程建设有限责任公司 近几年，长输管道市场明显地向着高压力、大口径、厚壁厚的趋势发展。目前中国石油行业大多数施工单位采用全自动焊接的方式从事长输管道施工。 目前中国石油行业各施工单位都在管道焊接装备、施工能力等方面取得长足的进步，陆续装备了自动焊接机组，进入了大口径管道施工市场。 近年来，成品油管线工程及各种天然气支线工程建设累计将有数万公里正在施工。在未来的几年里，石油天然气管输管道工程施工市场容量巨大，给大港油田集团工程建设公司带来了更大的商机，市场发展前景看好。 通过近几年的研究，从室内试验到现场实践，进行了全自动焊接设备优化配置及各项资源的优化配置，合理调整了工艺参数，并针对不同地形地貌制定了适宜性的施工方案和施工组织方式，目前已形成了一套行之有效的施工工法——大口径长输管道全自动焊接工法，并在全公司范围内推广应用，达到了预期的研究效果，取得了良好的经济效益和社会效益。 一、工法特点 1．全自动焊接采用药心焊丝和气体保护，可以获得优良的焊接质量。该焊接工艺以其小电流、低电压、细直径实心焊丝、短路过渡为主要特点，下向焊时熔池体积小、 气可实现全焊接及抗锈低氢的内在优势，特别适合于填充焊，盖面焊时Ar气体和CO 2 体的保护作用使其焊缝表面成型规则、饱满，且与母材过渡圆滑。 2．全自动焊接合格率高，焊接参数调定之后，即可实现自动化作业，减少人为操作因素对焊接质量的影响，提高焊口一次合格率。 3．全自动焊接参数调定后能进行连续性作业，提高了生产效率，与其他焊接方法比较，减少了频繁更换焊条、焊丝产生的材料浪费，降低施工成本。同时全自动化焊接作业也降低了工人的劳动强度，但对工人的自身素质和操作能力有更高的要求。 4．全自动焊接工艺对管道组对坡口质量和坡口型式要求严格，需要配套的坡口整
焊接工艺方案
一．概况 萧山国际机场侯机楼屋面钢结构在焊接施工中主 要有两大关键点：其一为焊接变形控制；其二为箱 梁的焊接。本工程中弧形构件特别多，需要严格控 制角度的构件特别多，因此对焊接变形的控制显的 尤为重要；箱型梁成形后，对其变形的矫正比较困 难，因此采用正确的焊接工艺，将变形消灭在焊接 成型以前，是节约成本，保证构件制作质量的最佳 途径。 二．焊材及焊接方法选用 所有材质均为16Mn钢。所选用的焊材为： 焊条选用E5015或E5017；埋弧焊采用H08MnA 焊丝和HJ431焊剂；二氧化碳气体保护焊丝采用 H08MnSiA。 尽量采用二氧化碳气体保护焊，其线能量较手工 电弧焊小，引起的焊接变形小；在焊缝较短或空间 比较狭窄的地方，采用手工电弧焊；对于一些船行 焊缝，采用埋弧自动焊。 三．焊材管理 3．1焊材要有齐全的材质证明并经检查确认后方可入库。 3．2焊条焊剂应按下表的规定进行烘烤：
3．3焊条烘烤时，应防止将焊条突然放进高温炉内，或从高温炉内突然取出冷却。以防止焊条因骤冷 骤热而产生药皮开裂脱皮现象。 3．4焊条，焊丝，焊剂均应储存于干燥通风良好的地方，并设专人保管。焊条烘干次数不宜超过两 次。 四．焊接基本要求 4．1焊接坡口采用火焰切割或机械加工。 4．2施焊之前，焊工应检查焊接部位的组装和表面清理的质量，如果不符合要求，应修整合格后方 能施焊。
4．4下雨天气时,禁止露天焊接.构件焊区表面潮湿时,必须清除干净方可施焊。 4．3不得在焊缝以外的母材上打火引弧。 4．4定位点焊，必须由持焊工合格证的工人施焊。点焊用的焊接材料，应与正式焊接用的焊接材料相 同。点焊高度不应超过设计焊缝的2/3，点焊长 度宜大于40mm，间距宜为500~600mm，并应 填满弧坑。 4．5T型接头角焊缝和对接接头的平焊缝，其两端必须配置引弧板和引出板，其材质和坡口形式应与 被焊工件相同。焊接完毕后，必须用火焰切除被 焊工件上的引弧，引出板和其他卡具，并沿受力 方向修磨平整，严禁用锤击落。 4．6组装好的构件上施焊，应严格按焊接工艺规定的参数以及焊接顺序进行，以控制焊后构件变形。 在约束焊道上施焊，应连续进行；如因故中断， 再焊时应对已焊的焊缝局部作预热处理。 4．7反面清根需做碳弧气刨时，应使碳棒与工件之间
管道全自动焊接技术及工艺控制
管道全自动焊接技术及工艺控制 管道全位置自动焊接就是指在管道相对固定的情况下，焊接小车带动焊枪沿轨道围绕管壁运动，从而实现自动焊接。一般而言，全位置自动焊接装置由焊接小车、行走轨道、自动控制系统等部分组成。研制全位置自动焊接装置的目的就是为了提高焊接质量和劳动生产率、减轻工人的劳动强度。 一、焊接小车 焊接小车是实现自动焊接过程的驱动机构，它安装在焊接轨道上，带着焊枪沿管壁作圆周运动，是实现管口自动焊接的重要环节之一。焊接小车应具有外形美观、体积小、重量轻、操作方便等特点。它的核心部分是行走机构、送丝机构和焊枪摆动调节机构。行走机构由电机和齿轮传动机构组成，为使行走电机执行计算机控制单元发出的位置和速度指令，电机应带有测速反馈机构，以保证电机在管道环缝的各个位置准确对位，而且具有较好的速度跟踪功能。送丝机构必须确保送丝速度准确稳定，具有较小的转动惯量，动态性能较好，同时应具有足够的驱动转矩。而焊枪摆动调节机构应具有焊枪相对焊缝左右摆动、左右端停留、上下左右姿态可控、焊枪角度可以调节的功能。焊接小车的上述各个部分，均由计算机实现可编程的自动控制，程序启动后，焊接小车各个部分按照程序的逻辑顺序协调动作。在需要时也可由人工干预焊接过程，而此时程序可根据干预量自动调整焊接参数并执行。 二、焊接轨道 轨道是装卡在管子上供焊接小车行走和定位的专用机构，其的结构直接影响到焊接小车行走的平稳度和位置度，也就影响到焊接质量。轨道应满足下列条件：装拆方便、易于定位；结构合理、重量较轻；有一定的强度和硬度，耐磨、耐腐蚀。轨道分为柔性轨道和刚性轨道两种。所谓刚性轨道就是指轨道的本体刚度较大、不易变形，而柔性轨道则是相对刚性轨道而言。两种类型的轨道各自有各自的特点。刚性轨道定位准确、装卡后变形小，可以确保焊接小车行走平稳，焊接时焊枪径向调整较小，但重量较大、装拆不方便。而柔性轨道装拆方便、重量较
焊接工艺方案设计

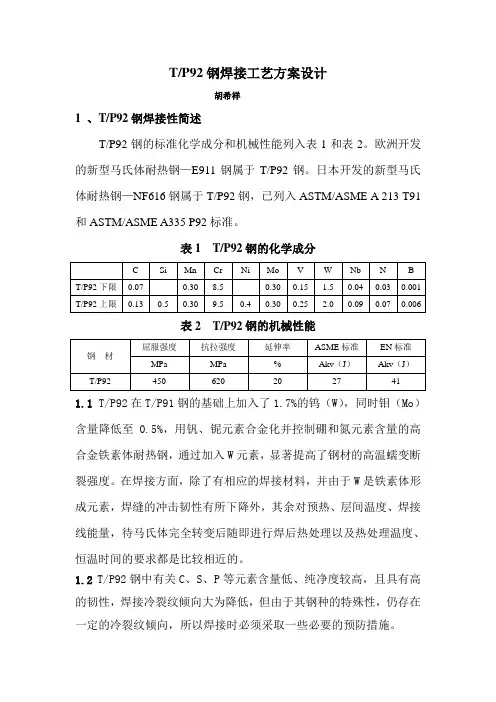

T/P92钢焊接工艺方案设计 1 、T/P92钢焊接性简述 T/P92钢的标准化学成分和机械性能列入表1和表2。欧洲开发的新型马氏体耐热钢—E911钢属于T/P92钢。日本开发的新型马氏体耐热钢—NF616钢属于T/P92钢，已列入ASTM/ASME A 213 T91和ASTM/ASME A335 P92标准。 表1 T/P92钢的化学成分 表2 T/P92钢的机械性能 1.1 T/P92在T/P91钢的基础上加入了1.7%的钨（W），同时钼（Mo）含量降低至0.5%，用钒、铌元素合金化并控制硼和氮元素含量的高合金铁素体耐热钢，通过加入W元素，显著提高了钢材的高温蠕变断裂强度。在焊接方面，除了有相应的焊接材料，并由于W是铁素体形成元素，焊缝的冲击韧性有所下降外，其余对预热、层间温度、焊接线能量，待马氏体完全转变后随即进行焊后热处理以及热处理温度、恒温时间的要求都是比较相近的。 1.2 T/P92钢中有关C、S、P等元素含量低、纯净度较高，且具有高的韧性，焊接冷裂纹倾向大为降低，但由于其钢种的特殊性，仍存在一定的冷裂纹倾向，所以焊接时必须采取一些必要的预防措施。 1.3 T/P92钢中添加W元素，促进了δ铁素体的形成，使冲击韧性比
T/P91有所降低，所以焊缝的冲击韧性与其母材、HAZ和熔合线的韧性相比，也存在明显降低的问题。
1.4与T/P91钢相似，存在焊接接头热影响区“第四类”软化区的行为。焊接接头经过长期运行后，焊接断裂在远离焊缝区的软化带，此软化带强度明显降低。 2、 T/P92钢的应用 2.1 T/P92钢具有与T/P91优良的常温及高温力学性能。通过加入W 元素，显著提高了钢材的高温蠕变断裂强度，T/P92钢的工作温度比T/P91钢高，可达630℃。 2.2 T/P92钢中碳的含量保持在一个较低的水平是为了保证最佳的加工性能，高温蠕变断裂强度非常高，抗腐蚀性能好，提高了耐热钢的工作温度，减少了钢材的厚度，降低了钢材的消耗量，降低了管道热应力。在国内首台USC机组玉环电厂机组对主蒸汽管道的设计中，曾有两套方案，若采用P91钢材，其规格为φDn349×103mm；若采用P92钢材，由规格可减为φDn349×72mm。 2.3用于替代电厂锅炉的过热器和再热器的不锈钢（不锈钢焊接有严重的晶间腐蚀及与铁素体、珠光体钢等异种钢的焊接问题），用于极苛刻蒸汽条件下的集箱和蒸汽管道（主蒸汽和再热蒸汽管道），其热传导和膨胀系数也远优于奥氏体不锈钢。 2.4由于T/P92钢的含碳量低于T/P91钢材，是低碳马氏体钢，须在马氏体组织区焊接，其预热温度和层间温度可以大大降低，据国外资料研究，通过斜Y型焊接裂纹试验法测定的止裂预热温度为100-250℃左右。 3 、T/P92钢焊接接头质量的各种影响因素的分析 3.1影响T/P92焊接接头质量的主要因素及影响结果见表1
PE管焊接工艺..
全自动电热熔焊机PE管焊接工艺指导书 编制： 审核： 批准： 2015年2月25日
（一）对操作人员的要求 全自动电热熔焊机操作人员必须经过培训合格且持有《全自动电热熔焊机操作证书》和《PE焊接上岗证》方可进行聚乙烯管道施工（培训和发证授权单位为：南昌市锅炉设备安装公司）。证书有效期为1年，在有效期满3个月前，继续从事聚乙烯管道施工的操作人员，应当向发证授权单位提出申请，由授权单位安排重新进行复证。 （二）聚乙烯管材、管件的检验 用户对材料的检验，应做到如下几点： 1)合格证与检验报告。应检查有无产品出厂合格证，并索要出厂检验报告。 2)外观检查。进行外观及几何尺寸检查。检查管子内外表面是否清洁光滑，是否有沟槽、划伤、凹陷、杂质和颜色不均等。 3)长度检查。定尺管的长度应均匀一致，误差不应超过20mm。注意检查管口端面是否与管子的轴线垂直，是否存在气孔，若有气孔则管材不合格。凡长短不一的管子多系厂家自检时发现有气孔、端面有明显缺陷或其它原因而被截短，这种管材在未查明原因前应不予使用。 4)颜色检查。燃气管材应为黄色或黑色，当为黑色时管上必须有醒目的黄色条纹。同时管材上应有连续的、间距不超过2m的永久性标志，写明用途（燃气或水）、原料牌号、标准尺寸、标准代号和顺序号、生产厂名或商标、生产日期。 （三）热熔焊接操作程序 以PILOTEFUSE系列全自动热熔焊机为例。 ?焊接前准备 (1)清洁油路接头，正确连接焊机各部件； (2)测量电源电压，确认电压符合焊机要求（187V～253V）； (3)检查清洁加热板，当涂层损坏时，加热板应当更换,加热板表面聚乙烯的残留物只能用木质工具去除，油污油脂等必须用洁净的棉布和酒精进行处理； (4)按照焊接工艺正确设置吸热、冷却时间和加热板温度等参数，焊接前，加热板应当在焊接温度下适当预热，以确保加热板温度均匀； ?PILOTEFUSE控制器将给操作者提示一系列信息如下: ?提示输入管理信息 按PILOTEFUSE控制器显示屏提示输入以下信息：
焊接工艺控制环节管理规定
焊接工艺控制环节管理规定 (CCESCC/WI-63) 1 目的 对焊接工艺评定的选择、试验，焊接作业指导书的编制、审批、变更、管理等做出规定，确保使用正确的工艺文件指导施焊。 2 适用范围 适用于公司所有特种设备焊接工程中焊接工艺控制环节的管理。其它焊接工程可参照执行。 3 职责 3.1 技术员负责进行焊接工艺分析、并编制《焊接工艺分析一览表》。 3.2 焊接责任工程师负责焊接工艺评定委托工作； 3.3 公司焊接试验室负责接受委托，进行焊接工艺评定试验，并出具报告； 3.4 技术员负责《焊接作业指导书》的编制、管理工作；焊接责任工程师负责《焊接作业指导书》审核工作。 3.5 资料管理员负责焊接工艺文件的管理、传递工作。 4 工作程序 4.1 工作流程 4.2 工作要求 4.2.1 焊接工艺分析 4.2.1.1 技术员进行焊接工艺分析，编制《焊接工艺分析一览表》。 依据：图纸、相关技术文件、标准 内容包括： 1) 技术条件和执行标准。
2) 母材材质、规格，焊接材料型号、规格。 3) 坡口型式。 4）热处理要求。 5) 公司现有工艺评定能否覆盖。（根据公司《焊接工艺评定一览表》选择能覆盖本项目施焊内容的工艺评定。） 6) 焊接操作人员资格和数量要求。 7) 操作技术要求。 4.2.1.2 选用公司《焊接工艺评定一览表》中焊接工艺评定报告（PQR），从三公司或焊接试验室联络解决。（如是复印件，必须是加盖红章的复印件。） 4.2.1.3 公司《焊接工艺评定一览表》中不能覆盖的项目（焊接节点），由项目部委托公司焊接试验室进行工艺评定。 4.2.1.4 应满足焊接工艺评定覆盖率100%。 4.2.2 焊接工艺评定（PQR）委托 4.2.2.1 技术员编制材料预算，由焊接责任工程师审批，物资供应部门进行材料采购。 4.2.2.2 技术员按项编制《焊接工艺评定委托书》、《预焊接工艺规程》，焊接责任工程师）审核。 4.2.2.3 焊接责任工程师负责将《焊接工艺评定委托书》、《预焊接工艺规程》、焊接工艺评定用材料等提交公司焊接试验室进行焊接工艺试验。 4.2.3 焊接作业指导书（以下简称WWI） 所有受压元件的焊接以及受压元件与非受压力元件之间的焊接，必须根据合适的焊接工艺评定报告，编制符合本项目工艺条件的WWI，按受控文件管理。 4.2.3.1 编制、校审 (1) 编制依据：图纸、标准和焊接工艺评定报告。 (2) 技术员编制WWI，焊接责任工程师审核。焊缝的第一次返修（经无损检测发现的裂纹缺陷、大面积的外观形状不规则、严重的变形）、第二次返修工艺，应经过焊接责任工程师审核。 (3) 焊缝同一部位的返修次数不宜超过2次，如超过2次，返修前应当经过公司技术负责人批准，并且将返修次数、部位、返修情况记入质量证明文件（竣工资料）。
焊接工艺评定方案(修订)
苏州宝带东路跨运河钢桁梁制造 焊接工艺评定方案（修订） 编制： 复核： 审核： 批准： 中铁九桥工程有限公司 2013年09月
一、总则 苏州宝带东路跨运河钢桁梁主体结构采用Q345钢材制造。各结构中存在多种不同规格的对接、熔透或坡口角接及T型角接接头，根据钢梁的设计图纸及相关技术文件要求，结合全桥钢梁的结构形式，我们根据《公路桥涵施工技术规范》（ F50-2011）附录F1的相关规定，从各种形式接头所有的板厚规格中选择有代表性的板厚组合进行焊接工艺评定试验（以下简称试验）。 二、接头选择 结合各部分结构形式，我们整理了结构中存在的各种不同板厚、不同焊接方法和不同施焊工位的各类主要对接、熔透或坡口角接及T型角接接头,详见《附表：苏州宝带桥全桥主要接头形式表》。并从所有的接头形式中选择了33组有代表性和针对性的板厚和接头组合进行焊接工艺评定试验：其中包括14组对接接头，10组熔透角接接头，5组坡口角接接头和4组T型角接接头。 三、试验材料和焊接设备 1、母材 本次试验用钢板包括厚度为8、12、20、25、30、35、40、50、55的Q345材质钢板。符合714-2008的技术要求。 试板规格：对接接头：150×800 角接接头：150×600 2、焊接材料 2.1埋弧自动焊： ①上下弦杆件节点板对接焊缝、箱型杆件棱角焊缝箱体外部采用H082E（φ5.0）焊丝，配合101q焊剂。
②上下层桥面板对接焊缝填充盖面层焊接采用H082E（φ5.0）焊丝，配合101q焊剂。 ③工型腹杆、桥面系T型横梁主焊缝采用H08（φ5.0）焊丝，配合101q焊剂。 2.2 2气体保护焊： ①上下弦杆件腹杆接头板、横梁接头板焊缝采用药芯焊丝E5011（φ 1.2）焊接。 ②上层桥面U肋焊缝采用药芯焊丝E5011（φ1.2）焊接，下层桥面纵向板肋焊缝采用实芯焊丝50-6（φ1.2）焊接；弦杆、腹杆纵向加劲肋采用实芯焊丝50-6（φ1.2）焊接。 ③桁片制造腹杆与上下弦杆件之间的对接焊缝采用药芯焊丝E5011（φ1.2）焊接。 ④桥面板对接焊缝打底层焊接采用实芯焊丝50-6（φ1.2）；横梁腹板、底板与上下弦杆工地连接焊缝采用药芯焊丝E5011（φ1.2）焊接；上下弦杆件之间工地对接焊缝采用药芯焊丝E5011（φ1.2）焊接。 ⑤各类连接角焊缝平位采用实芯焊丝50-6（φ1.2）焊接，立、仰位采用药芯焊丝E5011（φ1.2）焊接。 2.3焊条电弧焊：用于定位焊。采用焊条E5015（φ 3.2）。 以上选用焊材除H082E采用专用技术条件外，其余均符合以下国家标准的规定：
全自动焊接工艺
管道全自动焊接工法 天津大港油田集团工程建设有限责任公司 近几年，长输管道市场明显地向着高压力、大口径、厚壁厚的趋势发展。目前中国石油行业大多数施工单位采用全自动焊接的方式从事长输管道施工。 目前中国石油行业各施工单位都在管道焊接装备、施工能力等方面取得长足的进步，陆续装备了自动焊接机组，进入了大口径管道施工市场。 近年来，成品油管线工程及各种天然气支线工程建设累计将有数万公里正在施工。在未来的几年里，石油天然气管输管道工程施工市场容量巨大，给大港油田集团工程建设公司带来了更大的商机，市场发展前景看好。 通过近几年的研究，从室内试验到现场实践，进行了全自动焊接设备优化配置及各项资源的优化配置，合理调整了工艺参数，并针对不同地形地貌制定了适宜性的施工方案和施工组织方式，目前已形成了一套行之有效的施工工法——大口径长输管道全自动焊接工法，并在全公司范围内推广应用，达到了预期的研究效果，取得了良好的经济效益和社会效益。 一、工法特点 1．全自动焊接采用药心焊丝和气体保护，可以获得优良的焊接质量。该焊接工艺以其小电流、低电压、细直径实心焊丝、短路过渡为主要特点，下向焊时熔池体积小、可实现全焊接及抗锈低氢的内在优势，特别适合于填充焊，盖面焊时Ar气体和CO 气 2 体的保护作用使其焊缝表面成型规则、饱满，且与母材过渡圆滑。 2．全自动焊接合格率高，焊接参数调定之后，即可实现自动化作业，减少人为操作因素对焊接质量的影响，提高焊口一次合格率。 3．全自动焊接参数调定后能进行连续性作业，提高了生产效率，与其他焊接方法比较，减少了频繁更换焊条、焊丝产生的材料浪费，降低施工成本。同时全自动化焊接作业也降低了工人的劳动强度，但对工人的自身素质和操作能力有更高的要求。 4．全自动焊接工艺对管道组对坡口质量和坡口型式要求严格，需要配套的坡口整形机等设备。 气体，因此与其他焊接方法比较，施工5．全自动焊接的保护气体为Ar气体和CO 2 环境更为苛刻，现场施工时要求环境风速小于2m/s。 二、适用范围
钢筋焊接工艺性试验方案
南水北调中线一期引江济汉工程 渠道7标土建及金结、电气设备安装工程 （合同编号：HBNSBD-YJ01-2011-07） 钢筋焊接工艺性实验 中国水电基础局有限公司 引江济汉工程渠道7标项目经理部 二○一一年十二月
目录 一、工程概况： (3) 二、试验目的： (3) 四、施工准备： (3) 1、机械设备 (3) 2、人员配置： (4) 3、材料 (4) 4、作业条件： (4) 五、操作工艺： (4) 1、搭接焊工艺 (5) 六、抽样检查： (6) 七、钢筋电弧焊质量标准： (6) 八、施工注意事项： (7) 1、避免工程质量通病： (7) 2、主要安全技术措施： (8)
钢筋电弧焊工艺性试验方案 一、工程概况： 引江济汉工程是南水北调的配套工程，引水干渠全长67.23km。渠道7标为起止里程桩号38+800~42+968，本标段施工内容包含干渠渠道（其中后港镇湖汊倒虹吸（桩号39+300）、老堤坡湖汊倒虹吸（桩号40+863）、后港船闸（桩号40+980）及金属结构、电气设备安装工程等。引水干渠按1级建筑物设计，干渠上的跨渠倒虹吸等主要建筑物按1级建筑物设计，倒虹吸的进出口连接建筑物、消能防冲设施等次要建筑物按3级建筑物设计。船闸干渠侧闸首、导航墙按1级建筑物设计；闸室、另一闸首按3级建筑物设计，导航墙按4级建筑物设计。后港至引江济汉渠堤路公路为四级，路面宽5m，路基6m。二、试验目的： 通过焊接工艺性试验确定钢筋电弧焊的各项焊接参数，确保现场钢筋焊接质量；根据施工图纸要求，焊接形式为搭接焊。 三、编制的依据： （1）《钢筋焊接及验收规范》JGJ 18-96 (2)《水工混凝土钢筋施工规范》(DL／T 5169—2002) （3）设计下发钢筋图纸要求。 （4）引江济汉渠道7标招投标文件。 四、施工准备： 1、机械设备 电弧焊的主要设备是ZX6-500直流弧焊机。其各种参数见下表一：
焊接控制程序
焊接控制程序 1 范围 本程序明确了压力容器现场组焊工程的焊接工艺评定、焊工、焊接材料、焊接设备、焊接管理、焊缝返修、产品焊接检查试板等工作程序、职责、权限的一般规定。 本程序适用于FCC所从事的压力容器现场组焊的焊接过程控制。 2引用文件 FCC/QM02-2005《压力容器质量保证手册》 FCC/VP02-2005 《文件和资料控制程序》 FCC/VP03-2005《材料控制程序》 FCC/VP16-2005《质量记录控制程序》 FCC/QG05.10-2005《焊工考试管理规定》 3职责 3.1 本程序由技术处主办，质量处、人力资源处等有关处室协办。 3.2 设备安装工程公司及项目经理部负责本单位（项目）的焊工管理和焊接过程管理。 3.3压力容器现场组焊的焊接控制由项目焊接责任工程师负责。 4 管理内容 4.1 焊接工艺评定 4.1.1 项目焊接责任工程师进行专业审图后，根据《钢制压力容器焊接规程》（JB/T4709）的要求，查阅FCC压力容器用《焊接工艺评定汇编》，编写压力容器焊接施工技术文件中的“焊接工艺卡”，报项目质保工程师审批后执行。FCC《焊接工艺评定汇编》中未列入的新材料的焊接工艺评定，应向FCC技术处办理焊接工艺评定开发申请，FCC焊接责任工程师审核后向焊接培训站办理焊接工艺评定委托。 4.1.2 焊接培训站的焊接工程师根据《焊接工艺评定申请委托书》编制“焊接工艺指导书”（WPS），进行焊接工艺评定，并负责将评定后的“焊接工艺评定报告”（PQR）连同试件及焊材的质量证明书、焊接记录、热处理记录、无损检测报告和理化试验报告等汇编成册，经FCC焊接责任工程师审核后，报FCC压力容器质保工程师批准。 4.1.3 经批准的PQR原件由FCC技术处存档保管，经PQR验证合格的WPS在FCC范围内通用，改变附加因素而增加的试验数据，可对PQR进行补充，但需按上述4.1.2条重新审批。 4.1.4 FCC技术处每年根据经批准的PQR发布FCC《焊接工艺评定汇编》增补文件，项目焊接责任工程师根据《焊接工艺评定汇编》选择压力容器现场组焊所需的焊接工艺评定。 4.2 焊工管理 4.2.1从事压力容器主体、受压部件焊接的焊工必须按《锅炉压力容器压力管道焊工考试与管理规则》的规定考试合格，取得和施焊位置相应的焊接资格后才能从事相应位置的焊接
钢结构制作焊接工艺评定方案
钢结构制作焊接工艺评 定方案 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
钢结构制作焊接工艺评定方案 编制:________ 审核:________ 批准:________ 菏泽汇隆杭萧钢构有限公司 一、总则 1、本焊接工艺评定方案针对菏泽汇隆杭萧钢构有限公司生产工艺评定。 2、焊接工艺评定执行标准 GB 50661-2011 钢结构焊接规范 GB50205-2001 《钢结构工程施工质量及验收规范》 GB/T 1591-94 《低合金结构钢》 YB4104-2000 《高层建筑结构用钢板》 GB/T 5118-95 《低合金钢焊条》 GB/T14957-94 《熔化用钢丝》 GB/T12470-90 《低合金钢埋弧焊用焊剂》 GB/T 8110-95 《气体保护电弧焊用碳钢、低合金钢焊丝》 GB 3323-87 《钢熔化焊对接接头射线照相和质量分级》 GB 11345-89 《钢焊缝手工超声波探伤方法和探伤结果分级》 GB 2650-89 《焊接接头冲击试验方法》 GB 2651-89 《焊接接头拉伸试验方法》
GB 7032-86 《T 型角焊接头弯曲试验方法》 GB 228-87 《金属拉伸试验方法》 GB 232-88 《金属弯曲试验方法》 二、工程概况 1.生产使用的主要材料材质包括Q235B、Q345B等，材质的类型主要是钢板。 工程钢材由本公司统一采购： 表一：现用钢材Q235、 Q345规格 2.焊接材料的使用及匹配： 1）表二：二氧化碳气体保护焊选用焊丝型号（GMAW） 工厂所使用的保护气体（纯度%）(菏泽市雄风气体有限公司) 2)表三：自动埋弧焊选用焊丝、焊剂型号（SAW）
焊接施工方案及工艺措施
第一节焊接施工方案及工艺措施 (一) 焊接专业施工总体安排 1、工程主要特点 1.1 焊接作业主要特点 本机组为1000MW超超临界机组，焊接工程量大（受监焊口数量）；中高合金焊口比例大；T/P91、T/P92焊口量相当大；结构焊接合金件较多，密封焊接量大，要求严格。T/P92钢材在本机组的大量使用，这种钢材属马氏体热强钢，其焊接性较差，对焊接工艺要求极高。 1.2 热处理作业主要特点 机组中需要经焊后热处理的焊口多，壁厚大，所涉及的部件的焊口遍布机组炉、机的各个部位，所以在焊接热处理的施工上一定要调度合理、施工过程有序、规范，做到机械、材料的利用率上升、耗损率下降，确保焊接工程的顺利施工。 2、焊接施工原则 (1) 焊接时尽量减少热输出量和尽量减少填充金属； (2) 地面组合焊接应合理分配各个组对单元，并进行合理组对焊接； (3) 密集管排及中大径管道采用双人对称焊接； (4) 位于构件刚性最大的部位最后焊接； (5) 由中间向两侧对称焊接； (6) 结构焊接先焊短焊缝，后焊长焊缝； (7) 当存在焊接应力时，先焊拉应力区，后焊剪应力和压应力区； (8) 膜式壁焊接采用分段退焊法。 3、总体工程安排 焊接专业独立管理，主要配合锅炉、汽机等专业焊接施工需求。针对焊接专业特点，拟采取以下安排。 (1) 建立健全焊接质量管理机构，制定质检人员岗位责任制。焊接、热处理施工按照公司质量体系文件规定的程序、有关规程规范、合同文件及监理的要求进行施工、检查验收。
(2) 焊接施工前，工程技术人员对焊接施工基础资料的前期准备，对现场焊接人员资质的认证和焊前考核，以及对现场将投入使用的焊接机械及热处理设备等的检查、校验及标定。 (3) 焊接施工前，建立二级焊条库，库内设置的烘干箱、恒温箱数量满足工程使用、并配备除湿器、电暖器、空调等设施。地面铺设防潮材料，保持库内温湿度在标准范围内。 (4) 本工程受热面管子全部采用GTAW或GTAW+SMAW方法焊接，视管子规格和位置难易程度并结合焊接工艺评定决定使用哪一种焊接方法。 (5) 本工程中大口径管道采用GTAW+SMAW方法焊接，焊接时应特别注意根部打底质量，确保熔透，层间清理应干净。中径管焊接时，为确保表面工艺质量，宜选用φ3.2焊条盖面。需预热和热处理的应及时进行预热和焊后热处理。 (6) 主蒸汽、再热热段管道材质为SA-335P92，焊接要求比较高，施焊焊工必须严格按照作业指导书和焊接工艺卡规定焊接。焊丝和焊条按工艺评定上的材料选用。焊接过程中应控制焊接线能量，防止线能量过大。 (7) 中低压管道及二次门后焊口采用氩弧焊打底（主要是汽机房内的管道），汽轮机、发电机的冷却、润滑系统管道及燃油管道必须进行氩弧焊打底。 (8) 凝汽器与低压缸连接由6名以上焊工对称施焊，采用分段退焊法。施焊过程中，在下汽缸四侧台板处，应装设监视变形的千分表，并设专人监视。 (9) 仪表、压力测点、温度测点、取样等管道的直径都在25mm以下，焊接方法为GTAW。壁厚≤2mm的管道焊接可采用一道成型，壁厚＞2mm的管道焊接应焊至2～3层，以保证焊缝有规定的余高。 (10) 铝母线焊接场所允许的环境温度应在0℃以上，如环境温度过低时，应采取有效方法提高环境温度。焊接铝锰合金时，选用铝锰焊丝（丝321）或铝硅焊丝（丝311）。 (11) 锅炉密封采用手工电弧焊方法进行施工，焊接前应将坡口边缘的油、漆、锈、垢等清理干净。锅炉密封焊接应采用分段跳焊，采用合理顺序、消除焊接应力变形焊接引起的变形，超出规定尺寸时，应采用火焰或锤击等方法校正。 (12) 本工程热处理的用电加热方式，温度曲线用打点式自动温度记录仪记录。热处理参数（如加热温度、升降温速率、恒温温度、恒温时间等）按《火力发电厂焊接热处理技术规程》（DL/T819-2010）中的有关规定执行。
焊接工艺评定方案word版本
焊接工艺评定方案 1．引用标准 2．项目主要焊接接头，焊接方式及焊接材料3．焊接工艺评定 4．所属焊接工艺评定项目及覆盖范围5．焊缝试件外观质量和焊缝内部质量检验6．焊接工艺指导书 1．引用标准：
2 项目主要焊接接头，焊接方式及焊接材料 编号焊接 方法 母材规格焊接材料 适用范 围 焊接位置接头形式 1．GMAW 气保焊 10mm加垫 16mm加垫 Q345B 平角焊平焊F 2 GMAW 气保焊 12mm 16mm Q345B 平角焊平焊F 3 GMAW 气保焊 16mm加垫Q345B 立缝立焊V 4 SAW 埋弧自动 焊 8mm Q345B 平角焊平焊F 5 GMAW 气保焊 8mm 14mm 16mm Q345B 平缝平焊F
2．焊接工艺评定 a)焊接接工艺评定应以可靠的钢材焊接性能为 依据，并在生产制作之前完成。 b)焊接工艺评定一般过程是： i.拟定焊接工艺指导书 ii.施焊试件 iii.无损检测、制取试样、测定焊接接头是否具有所要求的使用性能 iv.提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定。 c)焊接工艺评定所用设备、仪表应处于正常工 作状态。 d)焊接环境，当焊接环境出现下列情况时，必 须采取有效防护措施，否则禁止施焊 i.风速：气体保护焊时大于2m/s，其它焊接方 法大于8m/s ii.相对湿度大于90% iii.雨, 冰，雪环境； iv.当低合金钢焊件低于50℃、普通碳素钢焊件温度低于0℃时，应在始焊接表面各方向大于或等于2倍钢板厚度 且不小于100mm范围内预热到20℃以上，且在焊接过程中均不 应低于这一温度 e)焊接工艺评定所用材料 评定所用材料应有合格的质量证明书 f)焊接工艺评定的焊接试件由本单位和本项目的技能熟练，并具有相应合 格项位的焊接人员担任。 g)焊工必须严格按焊接工艺指导书施焊。 h)无损检测人员应具备相应资格。 i)试样的性能试验单位应具有相应资质 j)焊接工艺评定结果不合格时，应分析原因，制订新的评定方案，按原步骤重新评定，直至合格为止。
储罐焊接方案重要
T03、T04 主要焊接方案 根据母材化学成份和力学性能分析和焊缝使用性能要求，结合我单位施工的技术力量和以往施工的经验，罐主体焊接方法选择如下： 罐壁板焊缝全部采用自动焊接工艺：纵缝采用CO2药芯双保护自动焊接，焊机为VEGA-VB-AC型气电立焊机；横缝采用美国林肯AGWISINGLE型埋弧自动焊机；罐底中幅板的焊接采用半自动焊打底+碎焊丝+高速埋弧自动焊盖面成型；罐底大角缝采用手工焊内外打底，角缝自动焊填充盖面；浮顶及附件的焊接采用CO2半自动焊和手工电弧焊相结合的焊接方法，其中浮顶底板必须采用手工电弧焊。 罐底的焊接 为减少罐底的焊接变形，采用自由收缩法施工，罐底组对焊接顺序为：边缘板组对、点焊→焊接边缘板外侧300mm焊缝→中幅板短焊缝组对焊接→长焊缝组对焊接→组对焊接通长缝→边缘板与壁板大角缝组对焊接→边缘板剩余对接焊缝焊接→边缘板与中幅板收缩缝组对焊接。 6.1.1罐底中幅板的焊接 1、罐底中幅板全部为对接加垫板的结构形式。罐底施焊两遍，初层焊的焊肉为7mm，凸出部分采用砂轮机打磨至 6 mm，并进行着色检查，合格后再施焊第二遍。中幅板的焊接方法为：打底焊采用CO2气体保护半自动焊，盖面采用添加碎焊丝的高速埋弧自动焊。焊接工艺如下： 2、中幅板的组对点焊要严格按焊接作业指导书规定的程序执行。 3、中幅板组对完后，应用钢丝刷清除干净坡口及两侧25mm内的锈、赃物，方可进行施焊。 4、罐底中幅板焊接时应采用分段退步施焊。先焊短缝，后焊长缝，最后施焊通长缝。通长缝焊前应使用大型槽钢及龙门板进行加固，以减少焊接变形。通长缝的焊接，由中心开始向两侧分段退步施焊，焊至距边缘板300mm处停止施焊。 5、对较多平行排列的焊缝（长缝），应由二台焊机从中心向外对称隔缝施焊，施焊程序如附图2： 6．为减少中幅板短缝和长缝在焊接后两端产生的下凹变形，中幅板短缝和长缝的端部应在焊道两侧加短背杠，同时端部焊接预留长度尽量短，以不焊至垫板为原则。 6.1.2边缘板的焊接 1、边缘板的焊接采用手工电弧焊，顺序为：先焊外侧500mm，由外向内施焊，注意层间接头相
如何做好焊接工艺评定-评定的程序
如何做好焊接工艺评定－评定的程序 焊接工艺评定的程序是：编制和下达焊接工艺评定任务书—编制焊接工艺评定方案—焊制试件和检验试件—编制焊接工艺评定报告—根据焊接工艺评定报告编制焊接作业指导书（或称焊接工艺卡） 一、编制和下达焊接工艺评定任务书 任务书的主要作用是下达评定任务，因此，其主要的内容应为：评定目的、评定指标、评定项目和承担评定任务的部门及人员的资质条件等。 （一）评定指标的确定 根据规程和钢材的理论基础知识（焊接性）等，确定各项技术指标。按照《焊接工艺评定规程》 DL/T869的规定，要求焊缝金属的化学成分和力学性能（强度、塑性、韧性等指标）应与母材相当或不低于母材相应规定值的下限。 （二）评定项目的确定 根据工程的实际工作情况要求，按规程适用范围做好项目的相关覆盖，确定好评定项目。 焊接工艺评定的项目确定应从以下几方面来考虑： 1．钢材 焊接工程应用的钢材品种和规格繁多，如每种均进行“评定”，不但复杂且数量很多，为减少评定数量，且又能取得可靠的工艺，将钢材按其化学成分、冶金性能、焊后热处理条件、力学性能、规格、设计和使用条件等因素综合考虑．划分成类级别进行评定。按规程要求可以进行替代覆盖。 （1）钢材类级别划分 电力工业火力发电厂常用钢材按类级别划分，它们的划分方法是：按用途划分成A、B、C 等三个类别，而级别则以力学性能、化学成分和组织类型综合划分为I、Ⅱ、Ⅲ三个级别。几个规程钢材类别划法已统一，具体是： 1）碳素钢及普通低合金钢为一类，代号为“A”。其级别为： 碳素钢(含碳量≤0．35％)代号为：A I。 普通低合金钢(6 s≤400MPa)代号为：AⅡ。
焊接操作流程方案
焊接操作流程方案
一、焊接工艺流程 为了确保制作过程中的质量，在构件制作前，按照施工图纸的要求以及《建筑钢结构焊接规程》的要求进行焊接。根据施工图纸技术规范以及施工图纸的有关要求，拟定加热炉制作工艺流程。 1工艺流程 不合格 不合格 2 焊接工艺参数的选择 表2-1焊条直 径选择 焊件厚度（㎜） ＜2 2 3 4～6 6～＞12 现场焊接 清理焊接部位 检查构件组装、加工按工艺文件要求 按合理焊接顺 按工艺文件要求进行焊 焊毕自检、交专职检 工作结束，关闭电 焊缝焊缝
12 焊条直径（㎜） 1.6 2.5 3.2 3.2 ～4 4～5 4～6 表2-2焊接电 流选择 焊件厚 度（㎜） 1.6 2.0 2.5 3.2 4 5 6 焊条电流（㎜）25～ 40 40～ 60 50～ 80 100 ～ 130 160 ～ 210 200 ～ 270 260 ～ 300 ⑴焊角焊缝时，电流要大些；打底焊时，特别是焊接单面焊双面成型时，使用的焊接电流要小；填充焊时，通常用调大的焊接电流；盖面焊时，为了防止咬边和获得较美观的焊缝，使用的电流要小些。碱性焊条选用的焊接电流比酸性焊条小10%左右，不锈钢焊条比碳钢焊条选用电流小20%左右。焊接电流初步选定后，要通过试焊调整。 ⑵电弧电压主要取决于弧长。电弧长，则电压高；反之则低（短弧指弧长为焊条直径的0.5～1.0倍）。焊接工艺参数的选择，应在保证焊接质量条件下，采用大直径焊条和大电流焊接，以提高生产率。 ⑶坡口底层焊道宜采用不大于4.0㎜的焊条，底层根部焊道的最小尺寸应适宜，以防裂纹。在承受动载荷情况下，焊接接头的焊缝余高应趋于零，在其他工作条件下，可在0～3㎜选。焊缝在焊接接头每边的覆盖宽度一般为2～4㎜。
一般手工焊接工艺控制标准[详]
一般手工焊接工艺控制标准 本工艺标准适用于一般钢结构制作与手工电弧焊焊接工程。 1.1 材料及主要机具： 1.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。按说明书的要求烘焙后，放入保温桶，随用随取。酸性焊条与碱性焊条不准混杂使用。 1.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。 1.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。 1.2 作业条件 1.2.1 熟悉图纸，做焊接工艺技术交底。 2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。 1.2.3 现场供电应符合焊接用电要求。 1.2.4 环境温度低于0℃，对预热，后热温度应根据工艺试验确定。 操作工艺 2.1 工艺流程 作业准备→ 电弧焊接(平焊、立焊、横焊、仰焊) → 焊缝检查 2.2 钢结构电弧焊接： 2.2.1 平焊 2.2.1.1 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
2.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。 2.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶，随用随取。 2.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。 2.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。 2.2.1.6 焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩看熔池中铁水与熔渣保持等距离（2～3mm） 2.2.1.7 焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为3～4mm，碱性焊条一般为2～3mm为宜。 2.2.1.8 焊接角度：根据两焊件的厚度确定，焊接角度有两个万面，一是焊条与焊接前进方向的夹角为60～75°；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为45°；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。 2.2.1.9 收弧：每条焊缝焊到末尾，应将弧坑填满后，往焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉。焊接完毕，应采用气割切除弧板，并修磨平整，不许用锤击落。 2.2.1.10 清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确无问题后，方可转移地点继续焊接。
焊接工艺评定标准
焊接工艺评定报告 单位名称:福建省众首机电设备安装工程有限公司 焊接工艺评定报告编号: PQR-01 焊接工艺指导书编号:WWJ-01 焊接方法:GTAW/SMAW 机械化程度:手工 接头简图:(坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺、焊缝金属厚度) 母材： 材料标准： 钢号：06Cr19Ni10 类、组别号：Fe-8-1 与类、组别号：Fe-8-1 相焊 厚度：8mm 直径：Φ219 其他： 焊后热处理： 热处理温度（℃）： 保温时间（h ）： 保护气体： 气体种类 混合比 流量(L/min) 保 护 气 Ar 8-10 尾部保护气 背面保护气 Ar 10-15 填充金属： 焊材标准：NB/T47018.2 焊材牌号：H08Cr21Ni10Si 焊材规格：焊条Φ3.2 焊丝Φ2.5 焊缝金属厚度：8-10mm 其他： 电特性： 电流种类：直流 极性：GTAW 正极 SMAW 反极 钨极尺寸：Φ2.4 焊接电流（A ）：GTAW80-100A SMAW90-110A 电弧电压（V ）：GTAW16-18V SMAW22-24V 其他： 焊接位置： 对接焊缝位置：全位置水平固定 方向 角焊缝位置： / 方向：（向上、向下） 技术措施： 焊接速度（cm/min ）：12-15 摆动或不摆动：摆动 摆动参数：焊工自己掌握 多道焊或单道焊（每面）：单道焊 多丝焊或单丝焊：单丝焊 其他： 预热： 预热温度（℃）： 层间温度（℃）： 其他：
表（续） 拉伸试验试验报告编号： 试样编号试样宽度 (mm) 试样厚度 (mm) 横截面积 (mm2) 断裂载荷 （kN） 抗拉强度 (MPa) 断裂部位和特征 1# 19.96 9.92 198.0032 102.231 516 断于母材、无缺陷2# 19.90 9.90 197.0100 97.007 492 断于母材、无缺陷 弯曲试验试验报告编号： 试样编号试样类型试样厚度 (mm) 弯心直径 (mm) 弯曲角度 （o） 试验结果 3#-1 面弯10 40 180°符合3#-2 面弯10 40 180°符合4#-1 背弯10 40 180°符合4#-2 背弯10 40 180°符合冲击试验试验报告编号： 试样编号试样尺寸缺口类型缺口位置试验温度 （℃）冲击吸收 功（J） 备注 金相检验（角焊缝）： 根部：（焊透、未焊透），焊缝：（熔合、未熔合） 焊缝、热影响区：（有裂纹、无裂纹）。 检验截面I ⅡⅢⅣⅤ 焊脚差(mm) 无损检验 RT： UT： MT： PT： 其他 耐蚀堆焊金属化学成分（重量%） C Si Mn P S Cr Ni Mo V Ti Nb
焊接施工方案及工艺措施
第一节焊接施工方案及工艺措施 (一)焊接专业施工总体安排 1、工程主要特点 1.1焊接作业主要特点 本机组为1000MW超超临界机组，焊接工程量大（受监焊口数量）；中高合金焊口比例大；T/P91、T/P92焊口量相当大；结构焊接合金件较多，密封焊接量大，要求严格。T/P92钢材在本机组的大量使用，这种钢材属马氏体热强钢，其焊接性较差，对焊接工艺要求极高。 1.2热处理作业主要特点 机组中需要经焊后热处理的焊口多，壁厚大，所涉及的部件的焊口遍布机组炉、机的各个部位，所以在焊接热处理的施工上一定要调度合理、施工过程有序、规，做到机械、材料的利用率上升、耗损率下降，确保焊接工程的顺利施工。 2、焊接施工原则 (1)焊接时尽量减少热输出量和尽量减少填充金属； (2)地面组合焊接应合理分配各个组对单元，并进行合理组对焊接； (3)密集管排及径管道采用双人对称焊接； (4)位于构件刚性最大的部位最后焊接； (5)由中间向两侧对称焊接； (6)结构焊接先焊短焊缝，后焊长焊缝； (7)当存在焊接应力时，先焊拉应力区，后焊剪应力和压应力区； (8)膜式壁焊接采用分段退焊法。 3、总体工程安排 焊接专业独立管理，主要配合锅炉、汽机等专业焊接施工需求。针对焊接专业特点，拟采取以下安排。 (1)建立健全焊接质量管理机构，制定质检人员岗位责任制。焊接、热处理施工按照公司质量体系文件规定的程序、有关规程规、合同文件及监理的要求进行施工、检查验收。 (2)焊接施工前，工程技术人员对焊接施工基础资料的前期准备，对现场焊接人员资质的认证和焊前考核，以及对现场将投入使用的焊接机械及热处理设备等的检查、校验及标定。
