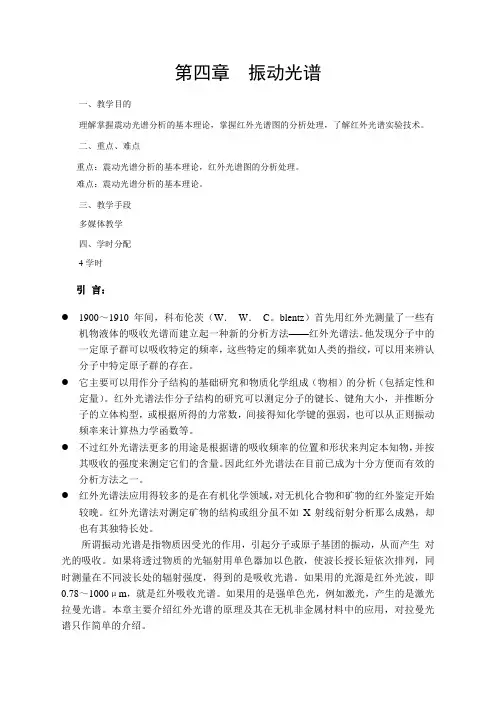

第四章振动光谱一、教学目的理解掌握震动光谱分析的基本理论，掌握红外光谱图的分析处理，了解红外光谱实验技术。
二、重点、难点重点：震动光谱分析的基本理论，红外光谱图的分析处理。
难点：震动光谱分析的基本理论。
三、教学手段多媒体教学四、学时分配4学时引言：●1900～1910年间，科布伦茨（W．W．C。
blentz）首先用红外光测量了一些有机物液体的吸收光谱而建立起一种新的分析方法——红外光谱法。
他发现分子中的一定原子群可以吸收特定的频率，这些特定的频率犹如人类的指纹，可以用来辨认分子中特定原子群的存在。
●它主要可以用作分子结构的基础研究和物质化学组成（物相）的分析（包括定性和定量）。
红外光谱法作分子结构的研究可以测定分子的键长、键角大小，并推断分子的立体构型，或根据所得的力常数，间接得知化学键的强弱，也可以从正则振动频率来计算热力学函数等。
●不过红外光谱法更多的用途是根据谱的吸收频率的位置和形状来判定本知物，并按其吸收的强度来测定它们的含量。
因此红外光谱法在目前已成为十分方便而有效的分析方法之一。
●红外光谱法应用得较多的是在有机化学领域，对无机化合物和矿物的红外鉴定开始较晚。
红外光谱法对测定矿物的结构或组分虽不如X射线衍射分析那么成熟，却也有其独特长处。
所谓振动光谱是指物质因受光的作用，引起分子或原子基团的振动，从而产生对光的吸收。
如果将透过物质的光辐射用单色器加以色散，使波长授长短依次排列，同时测量在不同波长处的辐射强度，得到的是吸收光谱。
如果用的光源是红外光波，即0.78～1000μm，就是红外吸收光谱。
如果用的是强单色光，例如激光，产生的是激光拉曼光谱。
本章主要介绍红外光谱的原理及其在无机非金属材料中的应用，对拉曼光谱只作简单的介绍。
红外光谱法就逐渐形成了一个极其有效而广泛的分析方法。
它主要可以用作分子结构的基础研究和物质化学组成（物相）的分（包括定性和定量）。
红外光谱法作分子结构研究可以测定分子的键长、键角大小，并推断分子的立体构型，或根据所得的力常数，间接得知化学键的强弱，也可以从正则振动频率来计算热力学函数等。
分子的振动模型
红外光谱有时又称为分子的转动-振动光谱。这是因为：中红外光波波长的能量恰在分子
振动能级间隔范围，故中红外光谱属于振动光谱；远红外或微波波长的能量位于分子转动能级
间隔，故远红外或微波光谱有时称为分子转动光谱；电子跃迁的能级间隔位于可见光或紫外光
波长能量范围，在红外光谱中不可能出现。本课程只讨论分子的振动Байду номын сангаас级变化和吸收。
图 5 甲基、次甲基、苯环振动方式
4.1.4 红外光和红外吸收 1 红外光的波长范围及性质 红外光是一种电磁波，它的波长介于可见光与微波的波长之间的一段电磁辐射区，波长在
1~1000μm。电磁波的划分见图 6.
图 6 电磁波的划分 红外光是一种不可见的光线，所以，它具有一切光所具有的性质。例如，它也是按直线传 播，也服从于光的折射、反射定律，也会产生干涉、衍射以致偏振等现象。但是与可见光相比， 红外光子的能量要小得多，以中红外光为例，它的光子能量均在 1ev 以下。红外辐射的热效率 特别高，可以利用来烘干，作人体理疗以及取暖等。此外，红外光在通过云雾等充满悬浮粒子 的物质时，不易产生散射现象，具有较强的穿透能力，所以红外线也常用来作通信及探测目标 等用途。 按波长不同划分，红外光可为三个区域： 1.0~2.5μm：近红外区域； 2.5~25μm：中红外区域； 25~1000μm：远红外区域。
E E0 Et Er Ev Ee 式中 E0 为分子内在的能量，不随分子运动而改变，为固定值； Et 、 Er 、 Ev 和 Ee 分别为分子
移动、转动、振动和电子能量。
由于 Et 是分子或原子从空间一个位置移向另一个位置时所具有的能量，其大小与一般的
动能方程一致， Et
1 2
的一些振动模式是等效的，特别是由于分子的对称性会产生相同频率的振动，于是相同振动频 率的振动吸收发生重叠，使得红外光谱中真正的基频吸收数目常小于基本振动形式的数目，如 CO2 应当有的基本振动数为 4 个，如图个 4，其中 ν2，ν4 是弯曲振动。它们的振动形式是等效 的，所以基频振动的频率相等，因此，它们在红外光谱图上就是同一吸收谱带（667cm-1）。 我们把这种现象称为振．动．的．简．并．，凡两个振动形式相同的称为二重简并。分子的对称性愈高简 并度就越大，例如 SO42-和 SiO44-，除二重简并外、还有三重简并，如图 5 是 SiO44-上的振动形 式。理论上应有 15-6=9 个振动，但是它有一个两重简并、两个三重简并和一个独立振动。
第四章 振动光谱教学课件
