第一章 机械识图基础知识
机械识图基础知识
GJT_F11_0013_00 2008-11,
保存编码：25.06/R+20
二、视图
视图的概念：机件向投影面投影所得的图形称为视图。
与立体图比较，它必须通过几个视图才能反映出物体的长、 宽、高，但它能准确、真实地反映物体的形状和大小，是生产 中广泛采用的图形表示方法。
© GETRAG (Jiangxi) Transmission (GJT), 2020年7月12日星期日,
GJT_F11_0013_00 2008-11,
保存编码：25.06/R+20
第一章：视图的基本原理 第一节：零件图的概念
在平面图上反映机器零件可采取两种形式：一种是立体图，另一种是视图。
一、立体图：把物体 的长、宽、高三个方 向的空间形状表达在 一个平面上的图形称 为立体图。
© GETRAG (Jiangxi) Transmission (GJT), 2020年7月12日星期日,
© GETRAG (Jiangxi) Transmission (GJT), 2020年7月12日星期日,
GJT_F11_0013_00 2008-11,
保存编码：25.06/R+20
2、正投影 当投影线互相平行，并与投影面垂直时，物体在投影面上的所 得的投影叫做正投影。如图b 所示。
© GETRAG (Jiangxi) Transmission (GJT)0 2008-11,
保存编码：25.06/R+20
二、三视图
1、一面视图 如图示将长方体的前后两面平行于投影面放置，从前往后看， 即可在投影面上得到一个矩形的视图，这个视图称为主视图。
© GETRAG (Jiangxi) Transmission (GJT), 2020年7月12日星期日,
机械识图基本知识1
3、圆规和分规
二、绘图仪器
圆规的正确用法 （画小圆）
圆规的正确用法 （画大圆）
分规的使用
1.3 几何作图
在制图中，经常会遇到各种几何图 形的作图问题，下面介绍几种最基本的 几何作图方法。
一、斜度和锥度
1.斜度 一直线对另一直线或一平面对另一平面的 倾斜程度，在图样中以1:n的形式标注。
动画
图线画法应用示例一
图线画法示例2
沿圆周分布圆的中心 线按（a）图画出
中心线应超出轮廓线
中心线太长
圆心处应是 两线段相交
应线段相交
（a）正确
此处应断开
此处应相交
（b）错误
图线画法示例三
B1
A1 虚线画相交。
B1 虚线段应断开。
C1 圆心应为画的交点。
D1 点画线的两端是画，
C1
应超出图形外2～5mm。
14
80
手柄的作图步骤
1.4.4 平面图形的尺寸标注
90 Φ20
10 8
Φ40
30
10
2.画中心线及已知线段
平面图形的画图（续）
3.由已知线段画出中间线段
平面图形的画图（续）
4.根据已画出的线段再画出连接线段
平面图形的画图（续）
5.检查加深
平面图形的画图（续）
树立质量法制观念、提高全员质量意 识。20.12.2020.12.20Sunday, December 20, 2020
好的事情马上就会到来，一切都是最 好的安 排。上 午3时14分40秒 上午3时14分03:14:4020.12.20
每天都是美好的一天，新的一天开启 。20.12.2020.12.2003:1403:14:4003:14:40Dec-20
第一章 机械识图基础知识 机械与电气识图(第三版)
§1—1 制图基本知识
§1—2 三视图 §1—3 轴测图 §1—4 点、直线和平面的投影 §1—5 基本几何体的三视图
§1—6 圆柱的截割与相贯 §1—7 组合体的三视图 §1—8 尺寸标注
第一章 机械识图基础知识
§1—1 制图基本知识
一、常用图线的种类及应用
图中有几种图线？各图线表达了什么含义？
第一章 机械识图基础知识
用不同比例绘制的扇面 图样上标注的尺寸数值是机件的实际大小，它与画 图时采用的比例无关，与画图的准确度也无关。
第一章 机械识图基础知识
三、常用绘图工具
1．铅笔
如何用铅笔绘制不
同宽度的图线？
B前数字越大，铅心越软，所绘图线颜色越深。 H前数字越大，铅心越硬，所绘图线颜色越浅。 HB铅心的软硬和颜色适中。
6个侧面均为 铅垂面 全等的矩形
俯视图反映正 正平面 六棱柱顶面和 底面的形状
第一章 机械识图基础知识
正六边形的画法
1．作辅助圆 （直径为D） ２．以1、4点为圆心， D/2为半径画弧 ３．顺次连接 圆周各点
第一章 机械识图基础知识
二、正四棱锥
一般位置直线
4个侧面均为 等腰三角形
左侧面 的积聚 投影
2．分析四面体上各个平面的投影及名称
△ABC为什么面？ △SAB为什么面？
△SBC为什么面？ △SAC为什么面？
第一章 机械识图基础知识
§1—5 基本几何体的三视图
你认识哪些基本几何体？
第一章 机械识图基础知识
一、正六棱柱
水平面 原实形的 类似形 顶面和底面 为正六边形
反映侧面 棱线互相平 原实形的 的形状 行且与底面 类似形 和顶面垂直

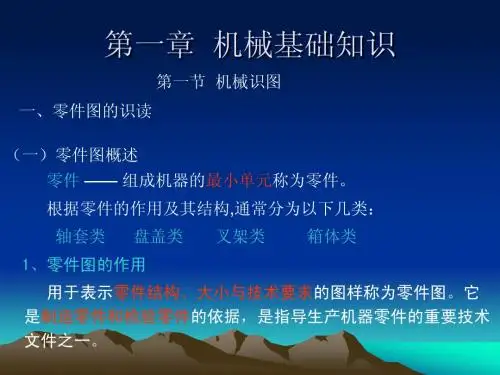

第一章 第一节 机械识图
举例 箱体零件图
举例 箱体立体图
二、装配图
（一）装配图概述
1、装配图的作用
装配图是用来表达机器或部件的图样，在设计产品时， 一般先画出装配图，然后根据装配图定出的结构和尺寸，设 计绘制零件图；当零件制成后，要根据装配图进行组装、检
验和调试；在使用阶段，根据装配图进行安装、调试以及维
修等工作，因此装配图是工业生产中的重要技术文件之一。
5）综合考虑 把读懂的结构形状、尺寸标注和技术要求等到内容综合起来， 就能比较全面地读懂这张零件图。
2、箱体类零件（举例） 箱体类零件是机器或部件的主体部分，用来支承、包容、 保护运动零件或其它零件。这类零件的形状、结构较复杂，加 工工序较多。一般均按工作位置和形状特征选择主视图。应根 据实际情况适当采取剖视、剖面、局部视图和斜视图等多种形 式，以清晰地表达零件内外形状。 1）视图选择分析 以箱体为例，箱体的主视图按工作位置选取，采用全剖视， 清楚地表达内腔的结构；右端圆法兰上有通孔，从左视图中可 知四个孔的分布情况，左视图采用半剖视；俯视图表示方形法 兰的厚度，局部剖表示螺孔深度。 2）尺寸标注分析 常选用设计轴线、对称面、重要端面和重要安装面作为尺寸 基准。对于箱体上需要加工的部分，应尽可能按便于加工和检 验的要求标注尺寸。
活塞连杆总成的整体形状
A C
B
A
C
若注成封闭尺寸链，尺 寸A将受到尺寸B、C的 影响而难于保证。
正确的标注，将不重要 的尺寸B去掉，A不受尺 寸C的影响。
2、零件图上常见结构的尺寸标注 对零件图上常见螺孔、削空、沉孔、倒角、退刀槽等结构的尺标 注法，国家制定有相应的标准规定。
（四）零件图的识读 看零件图的基本要求: 了解零件的名称、材料和用途。 了解各零件组成部分的几何形状、相对位置和结构特点，想象出 零件的整体形状。 分析零件的尺寸和技术要求。 1、读零件图的方法和步骤 1）读标题栏 了解零件的名称、材料、画图的比例、重量。 2）分析视图，想象结构形状 找出主视图，分析各视图之间的投影关系及所采用的 表达方法。 看图时：先看主要部分，后看次要部分；先看整体，后看细 节；先看容易看懂部分，后看难懂部分。
机械识图基础（全了！！！）
机械识图基础（全了）【福利】公众平台回复“优惠券”，领取淘宝天猫内部大尺度优惠券，绝对实惠！每日更新！第一节图样一．什么是机械图样生产中，最常见的技术文件就是图样。
零件图、工艺图、工艺卡片、装配图等统称为机械图样。
要加工出合格的零件，就必须看懂图样中所表达的零件的形状、大小和各种加工要求。
二．机械图样的种类1. 机械图样按表达对象来分，最常见的有零件图、装配图二种，也有工艺图、工艺卡片等。
2. 零件图是表达零件的结构、大小、以及技术要求的图样。
装配图是表达产品及其组成部分的联接、装配关系的图样。
三．图样中的一般规定1. 共有5种图幅。
A0、A1、A2、A3、A4。
前一种图幅的大小刚好是后一种图幅的1倍。
2. 图线：①《机械制图》国家标准中规定了八种图线形式：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线。
② 图线的宽度：图线的宽度有粗、细两种，粗线的宽度为b，细线的宽度为b/3。
宽度b应图形的大小和复杂程度在0.5mm～2mm的图线宽度系列中选用。
除粗实线和粗点划线外，其余均为细线。
图线一共有8种，这里只介绍4种：粗实线----可见轮廓线，可见过渡线；虚线----不可见轮廓线，不可见过渡线；细实线----尺寸线、尺寸界线、剖面线、指引线、螺纹的牙底线；细点划线----轴线、对称中心线。
③ 图形比例：所谓比例，是指图形与其实物相同要素的线性尺寸之比。
与实物相同：1:1缩小比例：1:1.5， 1:2， 1:2.5， 1:3，1:4,…。
放大比例：2:1， 2.5:1， 4:1, 5:1,…。
在应用比例时必须注意一下几类：1>. 同一机件的各个视图应采用相同的比例，并在标题栏中注明;当某个视图采用不同的比例时，必须在该视图的下方右侧标注比例(有时也在上面标)，如2>.无论图形按何种比例绘制，所注尺寸应表达机件的实际大小，且为机件的最后完工尺寸。
④ 尺寸标注法：在图样中，零件的大小由尺寸来表示：A. 尺寸组成要素：尺寸界线、尺寸线、尺寸数字B. 识读尺寸时应注意的几个问题：1>.机件的真实大小以图样上所注尺寸的数值为依据，与图形的大小及绘图比例的准确性无关。

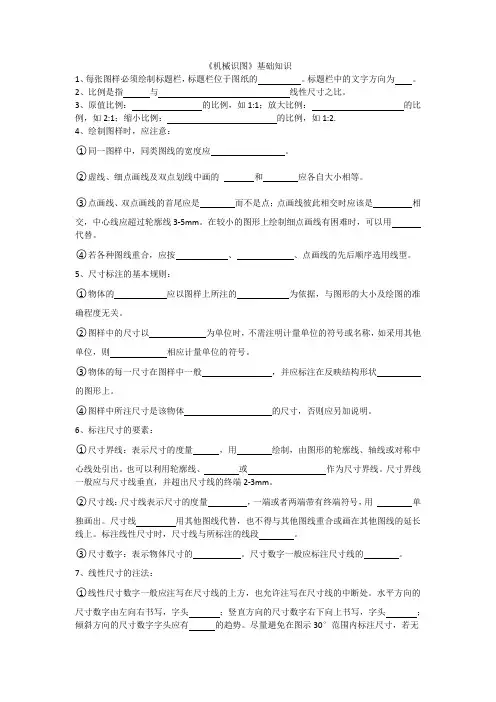

《机械识图》基础知识
《机械识图》基础知识1、每张图样必须绘制标题栏，标题栏位于图纸的。
标题栏中的文字方向为。
2、比例是指与线性尺寸之比。
3、原值比例：的比例，如1:1；放大比例：的比例，如2:1；缩小比例：的比例，如1:2.4、绘制图样时，应注意：○1同一图样中，同类图线的宽度应。
○2虚线、细点画线及双点划线中画的和应各自大小相等。
○3点画线、双点画线的首尾应是而不是点；点画线彼此相交时应该是相交，中心线应超过轮廓线3-5mm。
在较小的图形上绘制细点画线有困难时，可以用代替。
○4若各种图线重合，应按、、点画线的先后顺序选用线型。
5、尺寸标注的基本规则：○1物体的应以图样上所注的为依据，与图形的大小及绘图的准确程度无关。
○2图样中的尺寸以为单位时，不需注明计量单位的符号或名称，如采用其他单位，则相应计量单位的符号。
○3物体的每一尺寸在图样中一般，并应标注在反映结构形状的图形上。
○4图样中所注尺寸是该物体的尺寸，否则应另加说明。
6、标注尺寸的要素：○1尺寸界线：表示尺寸的度量，用绘制，由图形的轮廓线、轴线或对称中心线处引出。
也可以利用轮廓线、或作为尺寸界线。
尺寸界线一般应与尺寸线垂直，并超出尺寸线的终端2-3mm。
○2尺寸线：尺寸线表示尺寸的度量，一端或者两端带有终端符号，用单独画出。
尺寸线用其他图线代替，也不得与其他图线重合或画在其他图线的延长线上。
标注线性尺寸时，尺寸线与所标注的线段。
○3尺寸数字：表示物体尺寸的。
尺寸数字一般应标注尺寸线的。
7、线性尺寸的注法：○1线性尺寸数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。
水平方向的尺寸数字由左向右书写，字头；竖直方向的尺寸数字右下向上书写，字头；倾斜方向的尺寸数字字头应有的趋势。
尽量避免在图示30°范围内标注尺寸，若无法避免时可引出标注。
○2圆、圆弧及球面的尺寸注法标注直径时，应在尺寸数字前加注符号“”，标注半径数字时，应在尺寸数字前加注符号“”元或大于半圆的圆弧一般应标注，半圆或者小于半圆的圆弧一般标注，尺寸线指向圆心，在接触圆的终端画上箭头。
1 机械识图基础知识
3、极限尺寸 极限尺寸是允许尺寸变化的两个界限值。 其中：较大的一个称为最大极限尺寸 较小的一个称为最小极限尺寸
机械工人识图入门 公差与配合
例：一根轴的直径为
基本尺寸： 50
500.008
最大极限尺寸： 50.008 最小极限尺寸： 49.992 上偏差 = 50.008 - 50 =+ 0.008 下偏差 = 49.992 – 50 = -0.008 公差 = 50.008-49.992 = 0.016 或 = 0.008-(-0.008) =0.016
3．综合式 尺寸采用链式和坐标式两种方法标注，综合式标注尺寸是最常见的一种标注 方法，能灵活地适用零件各部分结构对尺寸精度的不同要求。
机械工人识图入门
零件图的尺寸标注
机械工人识图入门
零件图的尺寸标注
机械工人识图入门 合理标注尺寸的原则
1．零件上的重要尺寸必须直接注出
2．避免出现封闭尺寸链 3．标注尺寸要便于加工与测量 （1）符合加工顺序的要求。
国家标准中规定了三个评定表面粗糙度的高度参数：轮廓算术平均偏差 Ra，微观 不平十点高度Rz，轮廓最大高度Ry。
2.表面粗糙度符号
符号 意义及说明 基本符号，表示表面可用任何方法获得。当不加注粗糙度 参数值或说明时，仅适用简化代号标注 基本符号加一短划，表示表面是用去除材料方法获得，例 如车、钻、磨、剪切、抛光、腐蚀、电火花加工、气割等 基本符号加一小圆圈，表示表面用不去除材料方法获得， 例如铸、锻、冲压变形、热轧、冷轧、粉末冶金等。或者 说是用于保持原供应状况的表面 在上述三个符号的长边上均可加一横线，用于标注有关参 数和说明 在上述三个符号上均可加一小圆，表示所有表面具有相 同的表面粗糙度要求
1第一章 机械识图基础
(四)局部放大图
采用大于原图所采用的比例画出视图
中的细小结构所得到的图形。一般要
标注放大比例，并放在适当的位置，
如图1-7所示，可任选视图、剖视图、
断面图等表达方法。
三、 识读零件图的步骤
1
1
3
看标题栏，了解大概。
2
看各视图，想整体形状。
看尺寸标注，知结构大小。
4
看技术要求，掌握质量指
单独画出某一零件的视图须标注清楚投射方向和名称，并在所画视图
上注上相同的字母。
(二)必要的尺寸
包括有表明装配体规格(性能)、总体大小、装配、安装、检验等方面
的尺寸。
(三)技术要求
用文字说明或标注标记、代号指明该装配体在装配、检验、调试、运
输和安装等方面 所需达到的技术要求。
(四)标题栏、 明细栏、 零件序号
第一章 机械识图基础
知识目标
１掌握机械制图的要求
２了解机械制图的用处
３掌握识图的方法
４了解装配图和零件图的区
４了解装配图和零件图的区别
别与特征
１掌握机 械制
２了解机 械制
第一节 机械制图基本知识
• 一、 图纸幅面和格式(GB/T14689—2008)
• (一)基本幅面
➢基本幅面代号有 A0、A1、A2、A3、A4五种。
表示方法。当碳的质量 小于1.0％时，首部只用一位数字表示平
均碳的质量分数的千分数；
(４)滚动轴承钢。 其牌号由“滚”字汉语拼音的首字
母 G、元素符号 Cr和数字组成，数字表示钢中平均铬
的质量分数的千分之几。
(三)碳素钢在汽车中的应用
(四)碳素铸钢在汽车中的应用
机械识图培训之识图的基本知识
图a叠加体
图b切割体
（1）两表面多平线齐：中间不应有线隔开
（2）两表面不平齐：中间应有少虚线线隔开
正确
不正确
正确
不正确
（3）两表面相交：相交处应画交线的投影
（4）两表面相切：在相切处不应该画线
正确
不正确
1、形体分析法 形体分析法是读图的基本方法，把视 图中的封闭线框对应起来，然后想像 出各自的形状和位置，综合起来想像 出整体形状。 步骤： （1）抓住形体特征，分出组合形体。 （2）根据投影对应的线框，联系起 来，即可想象出该形体的形状，如右 图各步骤所示。 （3）通过想象出的形体，利用组合 体的组合形式综合来想整体。
名称
概念
斜度
是指一条直线（或平面）相 对与另一条直线（或平面） 的倾斜程度，其大小用该两 直线（或两平面）间夹角的 正切值来表示，写成1：n 的形式。
锥度
是指正圆锥体底圆直径与锥 高之比。如果是圆锥台则是 上、下底圆直径之差与锥台 高度之比，写成1：n的形 式。
图例
注意点 符号的方向应 与斜度的方向 一致。
注意： 该投影关系适用于整个形体的投影，同时也适用于 形体上某局部结构的投影，是画图和读图的法则。
七、点、线、面的投影
空间 点的 轴测 图 图
例
点
点投
影三
投
视图
影
1、空间点用坐标A（X、Y、Z）表示。
2、Xa、Ya、Za分别代表A点到各个投影面的距离。
说 明
3、空间点用大写的字母或数字表示，俯视图中用小写 字母或数字表示，主视图中用小写字母或数字右上角 加一撇表示，左视图中用小烈军属字母或数字右上角
1、留有装订边 （图A） 2、不留装订边 （图B）
《机械制图》第一章基本知识
①用圆规作图
正六边形 的作法
正六边形的边长等于其外接圆的半径。 分别以已知圆在水平直径上的两处交点A、
D为圆心，以为半径画圆弧，与圆周交于B、 F、C、E点，依次连接A、B、C、D、E、F各 点，即得正六边形。
多边行作法步骤
②用三角板作图
第1章
制图的基本知识
用三角板配合丁字尺作平行线，画出四条斜边，再以丁字尺作上、
（5）在较小的图中画点画线或双点画线有困难时，可用细实线代替。
图线画法示例
第1章
制图的基本知识
1.1.6 尺寸注法（GB/T 4458.4-2003） 1．基本规则
第1章
制图的基本知识
（1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大
小及绘图的准确度无关。
（2）图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，
尺寸线 尺寸数字
（1）尺寸界线
第1章
制图的基本知识
1.尺寸界线----标注尺寸的起止点。用细实线画出，也可用轮廓线、中 心线、轴线代替。
尺寸界线一般应与尺寸线垂 直，必要时才允许倾斜 尺寸界线应超出尺寸线2～5㎜。
（2）尺寸线
第1章
制图的基本知识
尺寸线用细实线绘制，其终端可以有下列两种形式： ① 箭头：箭头的形式如图（a）所示，适用于各种类型的图样。箭
头尖端与尺寸界线接触，不得超出。机械图样中一般采用箭头作为尺寸
线的终端，
（a）箭头
（b）斜线
②斜线：斜线用细实线绘制，其方向和画法如图（b）所示。采用这 种形式时，尺寸线与尺寸界线应互相垂直。
（3）尺寸数字及相关符号
第1章
制图的基本知识
线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的
中职《机械制图》第一章必背知识点
第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面：A0、A1、A2、A3、A4。
要采用国家标准规定的幅面尺寸B×L B：表示图纸的短边L：表示图纸的长边加长幅面：必要时允许采用加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
2、图框格式和尺寸图框：在图纸上必须用粗实线画出图框。
图框有两种格式：留装订边和不留装订边。
同一产品中所以图样均应采用同一种格式。
图框尺寸：不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。
3、标题栏和明细栏标题栏一般应位于图纸的右下角。
标题栏中的文字方向为看图方向。
二、比例1、比例的定义：图样中图形与其实物相应要素的线性尺寸之比。
2、比例的种类：原值比例：即1:1；放大比例：如2:1等；缩小比例：如1:2等。
3、选择比例的原则：绘图时尽可能采用原值比例；图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。
三、字体1、基本要求：（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
（2）字体高度（h）的公称尺寸系列为：1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种，字体的高度代表字体的号数。
（3）汉字应写成长仿宋体字，并采用规定的简化字，汉字的高度h不应小于3.5mm。
（4）字母和数字分A型和B 型；常采用B型字体。
（5）字母和数字可以写成斜体和直体；斜体向右倾斜，与水平线成75°。
（6）用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。
（7）同一图样上，只允许选用一种形式的字体。
四、图线1、基本线型（9种）粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。
2、常用线型的使用粗实线：可见轮廓线细实线：尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线：不可见轮廓线细点画线：轴线、对称中心线波浪线，双折线：断裂处边界线3、图线的宽度图线分粗、细两种。
机械识图基础知识（装配必学）
机械识图基础知识（装配必学）机械识图基础知识第一节正投影原理和三视图一、正投影原理假设光源在无限远方处，其投射线经过物体后，在投影面所得之投影，称为正投影。
其投射线互相平行而且垂直于投影面。
二、三视图一个视图不能完全、准确地表达出空间唯一的物体，建立一个由三个相互垂直的投影面组成的三投影面体系，其中V面称为正立投影面，简称正面；H面称为水平投影面，简称水平面；W面称为侧立投影面，简称侧面（见图1-1）。
几何元素在V、H和W三面投影体系中的投影称为几何元素的三面投影。
将物体放在三投影面体系内，分别向三个投影面投射后，将三个投影面展开处于同一平面上，便得到物体的三个视图。
在绘制机械图样时，将物体向投影面作正投影所得的图形称为视图。
在三投影面体系中的正面投影称为主视图，水平投影称为俯视图，侧面投影称为左视图，统称为物体的三视图（见图1-2）。
第二节基本几何体三视图的识读三视图的位置关系为：俯视图在主视图的下方，左视图在主视图的右方。
主视图反映物体上下、左右的位置关系，即反映了物体的高度和长度；俯视图反映物体左右、前后的位置关系，即反映了物体的长度和宽度；左视图反映物体上下、前后的位置关系，即反映了物体的高度和宽度。
由此，三视图的投影规律可形象的概括为：主、俯视图的长对正，主、左视图的高齐平，俯、左视图的宽相等（简称三等规律），见图1-3。
1、看图的基本方法看图仍以形体分析法为主，线面分析法为辅。
根据形体的视图，逐个识别出各个形体，进而确定形体的组合形式和各形体间邻表面的相互位置。
初步想象出组合体后，还应验证给定的每个视图与所想象的组合体的视图是否相符，当两者不一致时，必须按照给定的视图来修正想象的形体，直至各个视图都相符为止，此时想象的组合体即为所求。
2、看图的要点1）要从反映形体特征的视图入手，几个视图联系起来看。
一个组合体常需要两个或两个以上的视图才能表达清楚，其中主视图是最能反映组合体的形体特征和各形体间相互位置的。
机械识图基础知识(1)
机械识图基础知识(1)机械识图在现代工业制造中扮演着极其重要的角色。
它是工业永恒的主题——”增加效率“的不可或缺的工具。
在机械识图中，理解和掌握基础知识是非常关键的，这不仅有助于理解新颖的机械装置，也有助于有效地使用已知的设备并适应任何变化。
本文将介绍机械识图的基础内容，以便更好地了解机械设备的构造和使用方法。
机械制图的基础知识机械部件的分类机械部件按其功能可分为固定部件、运动部件、传动部件、支持部件、定位部件和安装部件六大类型。
1.固定部件：是不发生运动的零件，如支架、底座等。
2.运动部件：是机械装置中发生相对运动的部件，例如飞轮、连杆、曲轴等。
3.传动部件：主要完成不同运动部件之间充分的传递动力和动量的效果，通常包括齿轮、皮带轮、链轮等。
4.支持部件：主要用于支撑机座和支撑部件。
5.定位部件：主要用于确定物体的位置，例如销轴、销钉、卡箍等。
6.安装部件：主要用于机械部件的安装及固定，例如角铁、螺丝等。
图纸的种类机械图纸可分为三类：装配图、零件图和工艺图。
1.装配图：显示机械设备的外形、尺寸、装配形式和相关零件之间的关系，也可以反映出机械设备的相对大小。
2.零件图：描述机械部件的外观、尺寸和工艺要求，并标明零件名称和零件数量等信息。
3.工艺图：描述机械加工时所需采取的工艺操作和过程，包括从原材料到最终成品的各个制程参数。
机械制图的常用符号机械制图中使用的符号主要可分为以下几种：1.基础符号：包括巨集字母、尺寸公差字母、符号度量单位缩略语、字形符号、矢量符号等。
2.工艺符号：包括塑性加工符号、切削加工符号、焊接符号、表面处理符号、涂料符号、等压线符号。
3.特殊符号：包括尺寸公差符号、轴向和平面符号、曲线标记符号、手动操作符号等。
机械图的绘制机械图的制作流程1.确定图纸形式和规格2.绘制图框和图幅，选择规划主轴线。
3.绘制机械图的草图并布置主要的尺寸关系，确定图纸的主视图和副视图。
4.制作参考线、模板、挂钩、劈分线、偏心线等。
第1章机械制图基础知识精选全文完整版
A4 210×297
•注：B是英文Breadth的第1个字母，表示图纸宽度；L是英文Length的第 1个字母，表示图纸长度。
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用
基本幅面的关系如图112中粗实线所示。
•2024/10/30
•图1-12 图纸各种幅面的相互关系
•图1-7 圆规的使用方法
•2024/10/30
1.1 绘图工具的使用
❖ 1.1.2 常用绘图仪器的种类及使用方法
➢2．分规
分规主要用于等分线段和量取尺寸等。使用前应检查分规的两 个钢针脚，尽量使两个钢针尖并拢时对齐（图1-8）。 量取尺寸时，先张开至大于被量尺寸距离，再逐步压缩至被量 尺寸大小，注意钢针不要扎进尺的刻度内，避免损坏尺上的刻度 ，具体手法如图1-9所示。
•图1-15 标题栏的格式
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 3．标题栏、明细栏的格式及分区
一般在学校的制图作业中可采用如图1-16所示的学生用标题栏和明 细栏格式。 学生用标题栏中“A”栏格式可根据零件图和装配图的不同，按如图 1-17所示的格式填写。
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用 （3）优先选用的幅面
绘图时，一般应优先选用表1-1中的5种基本幅面（第一选择 ）。
•表1-1 基本幅面的代号及尺寸（第一选择）
基本幅面代号
A0
A1
A2
尺寸B×L
841×1 189 594×841 420×594
单位：mm
•2024/10/30
机械识图的基础知识
机械识图的基础知识1、机械图样的概念（1）工程图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。
◆工程图样可分为：机械图样、建筑图样、水利工程图样等。
（2）机械图样：是专门研究绘制机械图样理论和方法。
是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。
它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。
2、投影（1）投影的基本概念◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。
◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。
（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。
3、图纸视角（1）视角定义图样的画法：两种形式：“第一视角”和“第三视角”◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。
我国则侧重第一角画法（英国、德国等），我们公司则侧重第三角画法，（美国、日本及港资台资企业）◆视角定义第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。
第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。
（2）视角举例识别◆第一视角：◆第三视角：（3）第三角投影的视图◆第三角投影法的各投影面展开时，同第一角投影法相同，规定V面不动，将其它投影面旋转到与V面成一个平面。
◆展开后的顶视图位于前视图的上方，右视图位于前视图的右方。
◆用第三角投影法得到的六个基本视图的名称是：前视图、顶视图、右视图、后视图、底视图、和左视图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 机械识图基础知识
绘制长方体的正等测图
第一章 机械识图基础知识
长方体正等测图的画法
第一章 机械识图基础知识
3．圆柱的正等测图
圆圆的柱正的等正轴等测轴图测图
第一章 机械识图基础知识
根据支承座轴测图绘制三视图
1．形体分析
支承座由底板和支承板组成，底板前面的左右角倒圆，支承板 的上部为半圆柱，中间有圆孔。
可只画投影轴，也可省略投影轴。
第一章 机械识图基础知识
4．三视图的投影规律
空间物体有前、后、左、右、上、下6个方位。
在俯视图上，前、后表现为纵向。 在左视图上，前、后表现为横向。
第一章 机械识图基础知识
4．三视图的投影规律
主、俯视图长对正。 主、左视图高平齐。 俯、左视图宽相等。
名称 粗实线
细实线 细点 画线 细虚线
波浪线
双折线 细双点 画线
第一章 机械识图基础知识
常用图线的线型及应用
线型
线宽
一般应用
d （0.5、0.7）
可见轮廓线
尺寸线、尺寸界线、指引线、短
d/2
中心线、剖面线、重合断面轮廓线
d/2
轴线、对称中心线
d/2
不可见轮廓线
断裂处边界线；视图与剖视的
d/2
分界线
断裂处边界线；视图与剖视的
d/2
分界线
相邻辅助零件的轮廓线、可动
d/2
零件极限位置的轮廓线、中断线
第一章 机械识图基础知识
二、比例
在地图上为什么要绘制比例尺？ 比例尺有何用途？ 图形上的线性尺寸和实物上相应的线性尺寸之比称为比例。
比值为1的比例称为原值比例。 比值大于1的比例称为放大比例。 比值小于1的比例称为缩小比例。
第一章 机械识图基础知识
§1—3 轴测图
三种图形有何区别？
三视图
正等测图
斜二测图
第一章 机械识图基础知识
一、正等测图
1．正等测2．正等测图的轴间角和轴向变形系数
轴测轴之间的夹角称为轴间角。 ∠X1O1Z1＝∠Y1O1Z1 ＝∠X1O1Y1＝120°
轴测轴上单位长度与相应投影轴上单 位长度的比值称为轴向伸缩系数。 正等测图的轴向伸缩系数简化为1。
第一章 机械识图基础知识
用不同比例绘制的扇面 图样上标注的尺寸数值是机件的实际大小，它与画 图时采用的比例无关，与画图的准确度也无关。
第一章 机械识图基础知识
三、常用绘图工具
1．铅笔
如何用铅笔绘制不 同宽度的图线？
B前数字越大，铅心越软，所绘图线颜色越深。 H前数字越大，铅心越硬，所绘图线颜色越浅。 HB铅心的软硬和颜色适中。
第一章 机械识图基础知识
二、根据两视图补画第三视图
1．分析形体
底板和支撑板的外形皆为长方体，底板上钻两个通孔，支撑 板上加工一个V形槽。
第一章 机械识图基础知识
2．补画左视图
（1）绘制底板外形左视图。 （2）绘制支撑板外形左视图。 （3）绘制通孔左视图。 （4）绘制V形槽左视图。 （5）检查并描深。
第一章 机械识图基础知识
§1—1 制图基本知识 §1—2 三视图 §1—3 轴测图 §1—4 点、直线和平面的投影 §1—5 基本几何体的三视图 §1—6 圆柱的截割与相贯 §1—7 组合体的三视图 §1—8 尺寸标注
第一章 机械识图基础知识
§1—1 制图基本知识
一、常用图线的种类及应用
图中有几种图线？各图线表达了什么含义？
第一章 机械识图基础知识
2．三角板 3．圆规
a）将钢针扎入圆心
b）画圆
c）画较大圆
第一章 机械识图基础知识
抄绘压板平面图
1．分析图形
图形上、下对称。 右侧有三个同心圆。 左侧有一个缺少右边线的矩形线框，上、下两边
与右侧大圆相切，其左上和左下倒圆角。 左侧有一个粗实线圆。
第一章 机械识图基础知识
投射线
第一章 机械识图基础知识
平行投影法分为正投影法和斜投影法。
正投影法：投 射线垂直于投 影面的平行投 影法
斜投影法：投 射线倾斜于投 影面的平行投 影法
第一章 机械识图基础知识
二、三视图及投影规律
长方体的正投影图能准确反映长方体前面的形状和大小。
第一章 机械识图基础知识
1．三投影面体系
2．绘制图形
（1）绘制作图基准线。 （2）绘制右侧两个同心粗实 线圆，绘制左侧小粗实线圆。 （3）绘制右侧细虚线圆。 （4）绘制左侧矩形。 （5）绘制倒圆角。 （6）检查图形，按线型描深 图线。
第一章 机械识图基础知识
§1—2 三视图
一、投影及正投影
人和影子之间有什么关系？
投射中心
物体 投影面 投影
O1X1、O1Z1轴的轴向伸缩系数都为1。 O1Y1轴的轴向伸缩系数为1/2。
第一章 机械识图基础知识
绘制挡块的斜二测图
第一章 机械识图基础知识
§1—4 点、直线和平面的投影
物体由 面围成
面由线 围成
B
A
线由点 连成
第一章 机械识图基础知识
一、点的投影
1．点的三面投影
(1)空间点用大写拉丁字母表示，如A、B。 (2)点的水平投影用小写字母表示，如a、b。 (3)点的正面投影用小写字母加一撇表示，如a′、b′。 (4)点的侧面投影用小写字母加两撇表示，如a″、b″。
第一章 机械识图基础知识
2．绘制三视图
（1）绘制基准线。
（4）绘制支撑板上的圆孔。
（2）绘制底板长方体的三视图。 （5）绘制底板上的圆角。
（3）绘制支撑板的外形。
（6）校核三视图，按线型描深图线。
第一章 机械识图基础知识
二、斜二测图
1．斜二测图的形成
第一章 机械识图基础知识
2．斜二轴测图的轴间角和轴向伸缩系数 ∠X1O1Z1=90° ∠X1O1Y1=∠Y1O1Z1=135°
Z
正投影面
V O
侧投影面
W
X
Y
H
水平投影面
第一章 机械识图基础知识
2．三视图的形成
主视图：将物体由前向后 向正投影面投射。
俯视图：将物体由上向下 向水平投影面投射。
左视图：将物体由左向右 向侧投影面投射。
第一章 机械识图基础知识
3．三投影面体系的展开
三投影面体系展开时，Y 轴变成了两条（YH和YW）。
第一章 机械识图基础知识
一、绘制沙发的三视图
1．分析形体
沙发由靠背和底座组成，它们都是长方体，靠背和底座的长 度相等，靠背叠加在底座之上。
第一章 机械识图基础知识
2．绘制三视图
（1）绘制底座的主视图 （2）绘制底座的俯视图 （3）绘制底座的左视图 （4）绘制靠背的主视图 （5）绘制靠背的俯视图 （6）绘制靠背的左视图 （7）校核三视图 （8）完成视图
