八木天线的原理和制作

八木天線的原理和製作八木天线（YaGi Antenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。

八木天线是由一个有源激励振子（Driver Element）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。

有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。

但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。

至于无源振子根据它的功能可以分为反射器（Reflector）和导向器（Director）两种。

通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。

由反射器至最前的一个导向器的距离叫做这个八木天线长度。

通常收发机的天线输出端，都只是接到八木天线的有源振子。

反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。

因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。

当无源振子的长度不同时，呈现的阻抗也不同。

适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。

同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。

这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。

导向器的长度相同，间距相等的八木天线称为均匀导向八木天线，特点是天线的主办窄，方向系数大，整个频带内增益均匀。

八木天线的原理和制作tm

八木天线的原理和制作t m公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]八木天线的原理和制作八木天线（YaGi Antenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。

八木天线是由一个有源激励振子（Driver Element）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。

有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。

但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。

至于无源振子根据它的功能可以分为反射器（Reflecto r）和导向器（Director）两种。

通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。

由反射器至最前的一个导向器的距离叫做这个八木天线长度。

通常收发机的天线输出端，都只是接到八木天线的有源振子。

反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。

因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。

当无源振子的长度不同时，呈现的阻抗也不同。

适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。

同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。

这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。

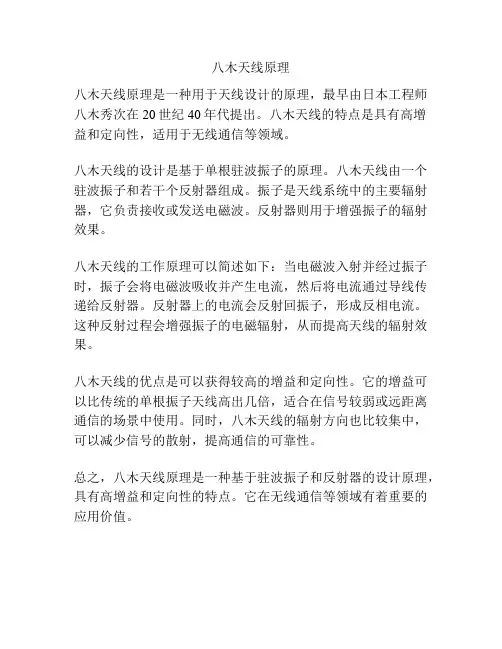

八木天线原理

八木天线原理
八木天线原理是一种用于天线设计的原理，最早由日本工程师八木秀次在20世纪40年代提出。

八木天线的特点是具有高增益和定向性，适用于无线通信等领域。

八木天线的设计是基于单根驻波振子的原理。

八木天线由一个驻波振子和若干个反射器组成。

振子是天线系统中的主要辐射器，它负责接收或发送电磁波。

反射器则用于增强振子的辐射效果。

八木天线的工作原理可以简述如下：当电磁波入射并经过振子时，振子会将电磁波吸收并产生电流，然后将电流通过导线传递给反射器。

反射器上的电流会反射回振子，形成反相电流。

这种反射过程会增强振子的电磁辐射，从而提高天线的辐射效果。

八木天线的优点是可以获得较高的增益和定向性。

它的增益可以比传统的单根振子天线高出几倍，适合在信号较弱或远距离通信的场景中使用。

同时，八木天线的辐射方向也比较集中，可以减少信号的散射，提高通信的可靠性。

总之，八木天线原理是一种基于驻波振子和反射器的设计原理，具有高增益和定向性的特点。

它在无线通信等领域有着重要的应用价值。

八木天线的工作原理

八木天线的工作原理八木天线是一种常见的射频天线，被广泛应用于无线通信系统中。

它是由两个共面的反射器和一个位于反射器焦点处的驻波器构成。

八木天线的工作原理基于电磁波的反射和干涉现象。

我们来了解一下八木天线的结构。

八木天线由两个平行的金属板组成，它们之间的距离通常为波长的四分之一。

这两个反射器的作用是将来自发射源的电磁波反射到驻波器上，并增强驻波器辐射的信号强度。

驻波器是八木天线的关键部分，它位于两个反射器的焦点处。

驻波器上的电磁波会被反射器反射并聚焦到一个点上，从而形成较强的电磁波辐射。

八木天线的工作原理可以用以下步骤来描述。

第一步是信号的接收或发射。

当八木天线被用作接收器时，它会接收到来自外部的电磁波信号。

这些信号会被驻波器接收并通过反射器反射到驻波器焦点处，然后通过天线端口输出到接收设备。

当八木天线被用作发射器时，电信号会通过天线端口输入到驻波器，然后被驻波器辐射出去，经过反射器的反射，最终形成一个辐射强度较高的电磁波。

第二步是信号的增强。

八木天线的两个反射器起到了聚焦信号的作用。

当电磁波信号到达反射器时，它们会被反射器反射，并聚焦到驻波器焦点处。

由于反射器的几何形状和相对位置的合理设计，驻波器焦点处的信号强度会得到增强。

第三步是信号的指向性。

八木天线的结构决定了它具有很好的指向性。

由于反射器的存在，来自非焦点方向的信号会被反射器反射并聚焦到驻波器焦点处，而来自其他方向的信号则会受到反射器的遮挡而减弱。

因此，八木天线可以将辐射能量主要集中在某个特定方向上，提高信号的传输距离和接收灵敏度。

总结一下，八木天线的工作原理是利用反射和干涉的原理，通过两个反射器将信号聚焦到驻波器焦点处，从而增强信号的强度，并具有较好的指向性。

八木天线由于其结构简单、性能优良，在无线通信系统中得到了广泛的应用。

希望通过本文的介绍，读者对八木天线的工作原理有了更清晰的了解。

八木天线接收信号的原理

八木天线接收信号的原理八木天线是一种用来接收无线信号的天线，它起到将电磁波转化为电信号的作用。

八木天线是由约翰八木和约瑟夫·亨德里克斯在1926年发明的，因此得名。

它主要由主反射器、驱动元和直接器三部分组成。

八木天线的原理是基于驱动元和主反射器之间的相位差来收集信号。

主反射器是由多个导体放置在合适的位置构成的，其作用是将到达主反射器面的入射电磁波聚焦到驱动元上。

驱动元是一个单个的导体，其作用是收集到达的电磁波并产生一个相与入射波完全相位相同的电流。

直接器是通过调整主反射器和驱动元之间的距离来调节相位差，并最终产生所需信号。

具体来说，八木天线通过主反射器将到达主反射器面的电磁波聚焦到驱动元上。

当电磁波到达驱动元时，它通过感应驱动元中的导体并在导体中产生电流。

这个电流会与入射波的相位一致。

然后，这个电流会被引导反射回主反射器上，沿原来的路径返回给八木天线。

主反射器将这个反射电流再次聚焦在驱动元上，从而增强电磁波与驱动元的耦合效应。

这样，八木天线能够将电磁波的能量较好地聚集在驱动元上，实现对信号的接收。

为了获得所需的信号，直接器的位置是非常重要的。

直接器与主反射器和驱动元之间的距离决定了它们之间的相位差。

通过调整这个距离，可以调节八木天线的相位性能，以获得所需的信号。

相位差影响到八木天线的增益和方向性。

通过控制八木天线的几何参数和直接器的位置，可以实现不同类型和频率的信号接收。

总之，八木天线利用主反射器将入射电磁波聚焦在驱动元上，并通过驱动元将电磁波转化为电流信号。

通过调整直接器的位置，可以控制八木天线的相位差，从而获得所需的信号。

八木天线由于其良好的方向性和较高的增益而广泛应用于无线通信和广播领域。

八木天线的原理和制作tm3901

八木天线的原理和制作八木天线（YaGiAntenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。

八木天线是由一个有源激励振子（DriverElement）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。

有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。

但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。

至于无源振子根据它的功能可以分为反射器（Reflector）和导向器（Director）两种。

通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。

由反射器至最前的一个导向器的距离叫做这个八木天线长度。

通常收发机的天线输出端，都只是接到八木天线的有源振子。

反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。

因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。

当无源振子的长度不同时，呈现的阻抗也不同。

适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。

同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。

这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。

导向器的长度相同，间距相等的八木天线称为均匀导向八木天线，特点是天线的主办窄，方向系数大，整个频带内增益均匀。

八木天线的原理和制作

八木天線的原理和製作八木天线（YaGi Antenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。

八木天线是由一个有源激励振子（Driver Element）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。

有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。

但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。

至于无源振子根据它的功能可以分为反射器（Reflector）和导向器（Director）两种。

通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。

由反射器至最前的一个导向器的距离叫做这个八木天线长度。

通常收发机的天线输出端，都只是接到八木天线的有源振子。

反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。

因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。

当无源振子的长度不同时，呈现的阻抗也不同。

适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。

同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。

这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。

导向器的长度相同，间距相等的八木天线称为均匀导向八木天线，特点是天线的主办窄，方向系数大，整个频带内增益均匀。

八木天线的原理和制作

八木天線的原理和製作八木天线（YaGi Antenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。

八木天线是由一个有源激励振子（Driver Element）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。

有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。

但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。

至于无源振子根据它的功能可以分为反射器（Reflector）和导向器（Director）两种。

通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。

由反射器至最前的一个导向器的距离叫做这个八木天线长度。

通常收发机的天线输出端，都只是接到八木天线的有源振子。

反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。

因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。

当无源振子的长度不同时，呈现的阻抗也不同。

适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。

同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。

这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。

导向器的长度相同，间距相等的八木天线称为均匀导向八木天线，特点是天线的主办窄，方向系数大，整个频带内增益均匀。

八木天线的原理和制作tm

八木天线的原理和制作八木天线（YaGiAntenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。

八木天线是由一个有源激励振子（DriverElement）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。

有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。

但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。

至于无源振子根据它的功能可以分为反射器（Reflector）和导向器（Director）两种。

通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。

由反射器至最前的一个导向器的距离叫做这个八木天线长度。

通常收发机的天线输出端，都只是接到八木天线的有源振子。

反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。

因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。

当无源振子的长度不同时，呈现的阻抗也不同。

适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。

同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。

这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。

导向器的长度相同，间距相等的八木天线称为均匀导向八木天线，特点是天线的主办窄，方向系数大，整个频带内增益均匀。

八木天线的方向图及阻抗匹配和极化匹配

八木天线的方向图及阻抗匹配和极化匹配一、实验原理（1）八木天线是由一个有源振子(一般用折合振子)、两个无源振子：反射器（长的）和若干个无源引向器（短的）平行排列而成的端射式天线。

主瓣方向由有源振子指向引向器。

引向器略短于二分之一波长，主振子等于二分之一波长，反射器略长于二分之一波长，两振子间距四分之一波长。

此时，引向器对感应信号呈“容性”，电流超前电压90°;引向器感应的电磁波会向主振子辐射，辐射信号经过四分之一波长的路程使其滞后于从空中直接到达主振子的信号90，恰好抵消了前面引起的“超前”，两者相位相同，于是信号迭加，得到加强。

反射器略长于二分之一波长，呈感性，电流滞后90°，再加上辐射到主振子过程中又滞后90°，与从反射器方向直接加到主振子上的信号正好相差了180，起到了抵消作用。

一个方向加强，一个方向削弱，便有了强方向性。

发射状态作用过程亦然。

（2）阻抗匹配天线的一个重要特征，那就是“输入阻抗”。

在谐振状态，天线如同一只电阻接在馈线端。

常用馈线阻抗为50Ω，如果天线输入阻抗也是50Ω，那就达到了“匹配”，电台输出的信号就能全部从天线上发射出去；如果不“匹配”，一部分功率就会反射回电台的功放电路。

阻抗完全匹配才能达到最大功率传输。

不匹配时，发射机发射的电波将有一部分反射回来，在馈线中产生反射波，反射波到达发射机，最终产生为热量消耗掉。

接收时，也会因为不匹配，造成接收信号不好。

完全匹配，将不产生反射波，这样，在馈线里各点的电压振幅是恒定的。

阻抗完全匹配才能达到最大功率传输。

（3）极化匹配收、发信双方保持相同"姿势"为好。

振子水平时，发射的电波其电场与大地平行，称"水平极化波"，振子与地垂直时发射的电波属"垂直极化波"。

收发双方应该保持相同的极化方式。

二、实验目的1、学习测量八木天线方向图方法2、测量八木天线在阻抗匹配条件下的反射系数3、研究在不同极化方式下的八木天线的功率变化。

八木天线

八木天线（Yagi-Uda Antenna）
3 、八木天线的电参数
（1）方向系数
D k1
La

,
G D D
La 为引向天线的轴长 k1 为比例系数（可查曲线）
（2）波瓣宽度
2 3dB 55

La
随着 La 的增大，3db逐渐减小，但减小的趋势 2 越来越慢。说明：随着与有源振子距离的增大，所加上去的引向器的作用逐渐减弱。
八木天线（Yagi-Uda Ante)λ 引向器间距: (0.15~0.4)λ
长度: (0.5~0.55)λ
反射器
间距: (0.15~0.23)λ
八木天线（Yagi-Uda Antenna）
图(3)八木天线辐射方向图
图(4)八木天线辐射动态演示
一般来说，反射器A的长度及与主振子的间距对天线增益影响不大，而对前后辐射比和输入阻抗却有较大的影响，反射器长度通常为(0.5～0.55)λ，与主振子的间距为(0.15～0.23)λ。反射器较长或间距较小可有效地抑制后向辐射，但输入阻抗较低，难于和馈线良好匹配，因而要采取折衷措施。对某些前后辐射比要求较高的使用场合，可以在与天线平面垂直方向上上下安装两个反射器，或者干脆采用反射网的形式。有时为了着重改善天线带宽的低频端特性，还会在主振子的后面不同距离处排列两个长度不等的反射器，其中较短的要离主振子近些。若想改善天线的高频端特性，可适当调短引向器的长度。多元八木天线中引向器的长度和间距可以相等也可不等，从而分成均匀结构和不均匀结构两种形式，不均匀结构的引向器，离主振子越远长度越短，间隔越大，使得工作频带向高频端方向拓展，调整起来相对灵活机动。天线增益越高，带宽也会越窄，有时为展宽频带，还可采用两个激励振子，称为双激，或者直接选用复合式引向天线。考虑到八木天线的各项电气指标在频带低端比较稳定，而高端变化较快，所以最初设计时频率通常要稍高于中心频率。另外振子所用金属管材越粗，其特性阻抗越低，天线带宽也就越大，振子直径通常为(1/100～1/150)λ，当然实际选择时还要考虑天线的整体机械特性。振子的粗细还会影响振子的实用最佳长度，这是因为电波在金属中行进的速度与真空中不尽相同，实际制作长度都要在理论值上减去一个缩短系数，而导线越粗缩短系数越大，振子长度越小，对阻抗特性也造成一定影响。

浅析八木天线原理和制作过程

浅析八木天线原理和制作过程八木天线（Yagi-Uda Antenna）是一种流行的定向天线，广泛应用于无线通信系统、无线电广播、电视接收等领域。

它的原理和制作过程值得我们深入了解。

八木天线的原理基于辐射矢量的干涉和相位差调节的概念。

它由一个主驱动器（也称为驱动器元素）和若干个辅助反射器和调节器组成。

主驱动器位于天线的中心，负责发射和接收信号。

辅助反射器和调节器位于主驱动器的两侧，通过干涉和相位差调节，增加了天线的辐射方向性。

具体来说，当主驱动器上的电流流过时，它会产生一个辐射矢量，导致无线信号的辐射。

这个辐射矢量会遇到辅助反射器和调节器，产生干涉效应。

通过合理调整辅助反射器和调节器的位置和长度，可以使得各个辅助元件上的辐射矢量相互干涉，形成一个合成辐射矢量。

这个合成辐射矢量具有特定的方向性，使得天线在这个方向上的辐射强度最大，形成了定向性。

八木天线的制作过程相对简单，可以通过收集和制作适当尺寸的导线以及进行合理调整来实现。

以下是具体步骤：1.准备材料：需要导电性能良好的材料，如铝棒、铝管、铜线等，以及绝缘材料。

2.根据设计要求确定导线的尺寸和布局。

通常，主驱动器的长度为1/2波长，而辅助反射器和调节器的长度则为1/4波长。

导线之间的间距应根据设计要求进行合理调整。

3.组装导线：根据尺寸要求，将导线弯曲和连接成所需的形状。

主驱动器应位于中心位置，而辅助反射器和调节器则需要按照一定的间距进行安装。

4.固定导线：使用绝缘材料将导线固定在一个支架上。

支架可以是金属杆、塑料板或者其他适合的材料。

确保导线的位置和相互间距正确无误。

5.连接电缆：将天线的导线与电缆连接，以便将信号传送到天线中心的主驱动器上。

使用导线夹或焊接等方式进行连接。

在连接电缆之前，应确保导线和电缆之间的连接点良好接触，防止信号损失。

6.调整天线：根据实际情况，可以通过调整导线和调节器的长度、间距等参数，来使天线的性能达到最佳。

可以使用信号源和功率计等设备来进行测试和调试。

八木天线的原理和制作

八木天线的原理和制作八木天线是一种常用于无线通信领域的方向性天线，它以其结构简单、性能可靠等优点被广泛应用于电视、无线电、通信等领域。

在本文中，我将详细介绍八木天线的原理和制作过程。

八木天线的驱动器元通常是一个被激励的金属棒，通过调整驱动电流的相位和幅度，可以达到产生特定方向性的辐射。

驱动器元的输入电流在传导到反射器元时，由于反射器元的存在，会发生相位差，从而引发信号在水平方向上不同点的相互干涉。

具体地说，反射器元的存在可以使信号在对称轴上相抵消，进而降低辐射强度，而在离开对称轴的区域上，信号则相互加强。

通过调整驱动器元和反射器元之间的相位差，可以实现向特定方向辐射最大功率的目的。

制作一只八木天线需要以下步骤：1.准备材料：首先，需要准备合适的金属材料，如铜棒。

根据天线的设计要求，选择合适长度和直径的金属棒。

2.制作驱动器元：根据天线的设计要求，将金属棒剪切到合适的长度，并通过金属导线连接到电源或信号源。

确保电源或信号源与金属棒之间的连接电路正确。

3.制作反射器元：再次根据天线的设计要求，剪切另一根金属棒为合适的长度，并将其安装在驱动器元的一侧。

驱动器元和反射器元之间的距离和相位差决定了天线的辐射特性。

4.安装调整器：为了确保八木天线的性能，通常还需要安装调整器。

调整器可以校正驱动器元和反射器元之间的电流和相位差，使八木天线达到最佳的辐射效果。

5.连接与测试：最后，将八木天线连接到接收器或发射器，并进行测试。

调整器可以通过调整天线两侧的电流和相位差，来达到最佳辐射效果。

总结：八木天线通过驱动器元和反射器元之间的相位差来实现方向性辐射。

通过对驱动器元和反射器元的设计和制作，以及调整器的安装和调整，可以实现对辐射方向的精确控制。

需要注意的是，八木天线的制作需要根据具体的设计要求进行，以及合适的材料和工具。

对于初学者来说，建议在专业人士的指导下进行制作，以确保天线的性能和安全。

八木天线的原理和制作概要

八木天线的原理和制作概要八木天线（Yagi-Uda Antenna）是一种常用的定向性天线，广泛应用于无线通信、电视、无线电等领域。

八木天线以其简单的结构和高增益而受到青睐。

其工作原理是基于干涉和辐射。

八木天线的结构包括一个驱动元件（又称为激励器）和若干个反射元件和辐射元件组成。

驱动元件一般为一个有源的振荡天线，如偶极子，通过振荡产生的电磁波激发其他元件。

反射元件位于驱动元件的后方，起到集中反射电磁波的作用。

辐射元件则位于驱动元件的前方，起到扩散辐射电磁波的作用。

通过这样的结构，八木天线能够提高天线的增益，增强信号的传输方向性。

八木天线的反射元件由若干个均匀定位的平行的金属棒组成，其长度与驱动元件的工作频率有关。

反射元件比驱动元件短约1/4波长，从而实现相位差。

当反射元件上的电流被激发时，它们会发出电磁波，将电磁波聚焦到驱动元件的边缘，因此可以抑制边缘辐射。

这种电磁波的相干性与反射元件的长度、数量等因素有关。

辐射元件由若干个均匀定位的平行金属棒组成，其长度比驱动元件短约1/2波长。

辐射元件的长度和距离驱动元件的距离也会影响天线的增益和方向性。

当激励器产生的电磁波通过驱动元件传入辐射元件时，电磁波在辐射元件上会产生类似干涉的效应，增加电磁波辐射的方向性，以及进一步增强电磁波的辐射功率。

制作八木天线的步骤如下：1.根据要接收或发射的信号频率计算波长，根据波长确定驱动元件、反射元件和辐射元件的长度。

2.准备天线材料，一般为厚度适中、导电性能良好的金属棒，如铝棒。

3.构建驱动元件，可选择一根合适长度的金属棒作为驱动元件，在其一端连接激励器。

4.构建反射元件，根据计算得到的长度要求，制作若干个金属棒，间隔适当，一端与驱动元件连接。

5.构建辐射元件，根据计算得到的长度要求，制作若干个金属棒，与驱动元件的另一端连接。

6.连接和固定天线元件，确保元件之间的相对位置和长度精确。

使用导线连接驱动元件和激励器。

7.进行天线的测试和调整，根据实际效果来优化天线的性能。

八木天线工作原理

八木天线工作原理
八木天线工作原理
八木天线是一种高频电信设备，广泛应用于无线电通讯、广播电视等领域。

它采用了复杂的工艺制造，利用空间几何形状和电磁学原理来传输电磁波。

本文将为大家详细介绍八木天线的工作原理。

一、八木天线的构造
八木天线由一个驱动器和若干个反射器组成，通常有5-10个反射器。

驱动器是一组分布在某一点上的交叉形金属棒，它负责收发信号；反射器则是一些相对于驱动器有一定距离的金属棒，它们的排列和尺寸决定了天线的指向性和增益。

二、八木天线的工作原理
八木天线通过调整不同反射器的位置和长度，形成一个特定的电磁震荡场。

在这个场中，电子通过驱动器被激发并产生电磁波，电磁波会在反射器之间来回反射，形成了一个相干的电磁波束。

这个波束可以指向不同的方向，也可以调节天线增益和方向性。

三、八木天线与Yagi天线的比较
八木天线相比于Yagi天线更复杂，但更高效和指向性更强。

它通过多
个反射器的干扰和调节，实现了精确指向和定向。

而Yagi天线通常只有一个反射器和一个维度上的调节，所以更适用于中等距离无线通讯和广播电视。

四、八木天线的应用
八木天线广泛应用于各种无线通讯和电视广播领域。

例如，在大型竞技运动场馆和演唱会现场，人们可以用八木天线实现音频和视频的无线传输，实现更好的体验效果。

此外，在军事和民用航空中，八木天线也扮演着重要的角色，使得通讯更加顺畅、安全。

本文简要介绍了八木天线的构造、工作原理、与Yagi天线的比较以及其应用领域。

相信读者们对八木天线已有了更为清晰和深入的了解。

八木天线由来及原理说明

八木天线由来及原理说明八木天线的原理可以通过以下几个方面进行说明：1.结构构造：八木天线由一个主动子和多个被动子组成。

主动子是天线的驱动元件，负责向被动子提供电磁能量。

被动子则是用来辐射电磁波的元件，它根据主动子提供的电磁能量进行振荡和辐射。

2.反射板：八木天线的主动子和被动子之间有一个反射板，它起到了反射和聚焦电磁波的作用。

反射板通常是金属制成的，可以将主动子辐射的电磁波反射到被动子上，增加天线的辐射效率。

3.四元相控阵：八木天线的被动子通常是按照特定的排列方式布置在反射板上。

这些被动子构成了一个四元相控阵，通过对每个被动子的电磁能量和相位进行精确控制，可以实现天线的波束调节和方向控制。

4.宽频带特性：八木天线具有宽频带特性，即在一定频段内能够辐射或接收电磁波。

这是因为八木天线的结构中包含了多个被动子，每个被动子都对应一个特定的频率范围。

通过调整每个被动子的位置和相位，可以实现整个天线在不同频率下的辐射效果。

5.高增益特性：八木天线具有高增益的特性，即可以将周围的电磁波能量更好地聚焦在接收或发射方向上。

这是因为八木天线中的反射板和被动子的结构可以起到折射和反射电磁波的作用，使得天线的有效接收或发射范围更窄，能量更集中。

八木天线的原理和结构使得它在许多领域得到了广泛的应用。

例如，在电视和无线通信中，八木天线被用于接收和发射信号。

由于八木天线具有方向性较强的特点，可以有效地减少电波的干扰和损耗，提高接收和传输的质量。

此外，八木天线也常用于雷达和天文观测等领域。

在雷达中，八木天线可以用来发射和接收脉冲信号，实现对目标的探测和测距。

在天文观测中，八木天线的高增益和方向性特点可以帮助科学家更好地观测和研究天体现象。

总之，八木天线是一种结构特殊并且具有较高性能的天线。

它的原理基于偶极子天线的特性，通过构造和控制反射板和被动子的位置和相位，实现对电磁波的辐射和接收。

八木天线在电波通信、雷达和天文观测等领域中都有广泛的应用。

八木天线由来及原理说明概要

八木天线由来及原理说明概要八木天线的原理基于共振和相消干涉的原理。

它由一对平行的金属棒构成，其中有一根被激励为驻波电流，而另一根则起着反射和传导电流的作用。

这样使得八木天线能够产生一个较强的主瓣，并且能够在其背向和侧向辐射的方向上实现较好的抑制。

八木天线的关键在于对两根棒的长度和排列进行精确的调节和优化。

通过调整棒的长度，可以实现对天线的工作频率的调整。

而通过调整两根棒之间的间距和相位，可以实现主瓣与侧瓣的控制。

八木天线的设计原理可以理解为一个共振腔的系统。

其中一根金属棒通过馈电源激励产生电流，形成共振。

而另一根金属棒则通过反射和导电的作用，增强了共振的效果。

这样就能够实现对电磁波的辐射增强和抑制，从而提高天线的辐射效率和方向性。

八木天线的主要优点是具有较好的指向性和辐射效率。

由于采用了共振和相位控制的技术，八木天线能够实现对电磁波在空间中的辐射和抑制的控制，从而实现较好的抗干扰和抗多径传播的能力。

另外，八木天线还具有较小的体积和重量。

由于采用了相位控制的技术，八木天线可以通过调整两根棒之间的间距和相位来实现对天线的调整，而不需要使用其他复杂的调整结构或驱动系统，从而减小了整个天线系统的体积和重量。

然而，八木天线也存在一些局限性。

首先，由于八木天线是一种共振天线，所以在工作频率附近的其他频率上的辐射效果会较差。

而且，由于八木天线的辐射特性与频率有关，所以需要对天线进行精确的调整和优化，使其在所需的频率范围内工作。

此外，八木天线对来自背向和侧向的信号的敏感度较低。

尽管通过调整两根棒之间的间距和相位可以实现对背向和侧向信号的抑制，但由于八木天线的结构特性，它对来自这些方向的信号的接收和发送能力较弱。

总之，八木天线是一种通过共振和相位控制实现辐射增强和抑制的天线设计。

它具有指向性和辐射效率高、体积小和重量轻等优点，但在频率选择和背向侧向敏感性方面存在一些局限性。

尽管如此，八木天线仍然是无线通信系统中常用的天线之一，并且在各种应用场景中发挥着重要的作用。

八木天线工作原理

八木天线工作原理
八木天线是一种常见的定向天线，它由日本电气工程师八木秀次于1928年发明。

八木天线的工作原理是基于共振原理和相位相控原理，通过合理的设计和布局，可以实现较大的增益和较窄的波束宽度，适用于许多无线通信系统中。

首先，八木天线的基本结构是由一个驱动器和若干个反射器和直接器组成的。

驱动器是天线中的主要辐射元件，它产生电磁波并将其辐射出去；反射器和直接器则起到了聚焦和增强电磁波的作用。

整个结构的设计是为了让电磁波在特定的方向上得到增强，从而实现定向辐射和接收。

其次，八木天线的工作原理是基于共振原理的。

当天线的长度和宽度符合一定
的条件时，就会产生共振现象，使得天线在特定频率下的辐射效果最佳。

这就要求设计师在设计八木天线时，需要精确计算和调整天线的尺寸和形状，以使其在工作频率下达到共振状态，从而获得最佳的辐射效果。

另外，八木天线的工作原理还涉及到相位相控原理。

通过合理的布局和调整反
射器和直接器的位置和相位，可以实现对电磁波的相位进行调控，从而实现波束的定向和聚焦。

这种相位相控技术可以使得八木天线在特定方向上的辐射增强，而在其他方向上的辐射减弱，从而实现了定向辐射和接收。

总的来说，八木天线的工作原理是基于共振原理和相位相控原理的，通过合理
的结构设计和相位调控，实现了对电磁波的定向辐射和接收。

在无线通信系统中，八木天线因其较大的增益和较窄的波束宽度而得到广泛应用，是一种非常重要的定向天线类型。

八木天线的原理分析

八木天线的原理分析作为电磁换能元件，天线在整个无线电通信系统中位置十分重要，质量好坏直接影响着收发信距离的远近和通联效果，可以说没有了天线也就没有了无线电通信。

作为一款经典的定向天线，八木天线在HF、VHF以及UHF波段应用十分广泛，它全称为“八木／宇田天线”。

本文首先介绍了八木天线的原理，其次阐述了自制八木天线的过程，具体的跟随小编一起来了解一下吧。

八木天线的原理八木天线定向工作的原理，可依据电磁学理论进行详尽地数学推导，但是比较繁琐复杂，普通读者也不易理解，这里只做定性的简单分析：我们知道，与天线电气指标密切相关的是波长λ，长度略长于λ/4整数倍的导线呈电感性，长度略短于λ/4整数倍的导线呈电容性。

由于主振子L采用长约λ/2的半波对称振子或半波折合振子，在中心频点工作时处于谐振状态，阻抗呈现为纯电阻，而反射器A比主振子略长，呈现感性，假设两者间距a为λ/4，以接收状态为例，从天线前方某点过来的电磁波将先到达主振子，并产生感应电动势ε1和感应电流I1，再经λ/4的距离后电磁波方到达反射器，产生感应电动势ε2和感应电流I2，因空间上相差λ/4的路程，故ε2比ε1滞后90°，又因反射器呈感性I2比ε2滞后90°，所以I2比ε1滞后180°，反射器感应电流I2产生辐射到达主振子形成的磁场H2又比I2滞后90°，根据电磁感应定律H2在主振子上产生的感应电动势ε1‘比H2滞后90°，也就是ε1’比ε1滞后360°，即反射器在主振子产生的感应电动势ε1‘与电磁信号源直接产生的感应电动势ε1是同相的，天线输出电压为两者之和。

同理可推导出，对天线后方某点来的信号，反射器在主振子产生的感应电动势与信号直接产生的感应电动势是反相的，起到了抵消输出的作用。

而引向器B、C、D等都比主振子略短，阻抗呈容性，假定振子间距b、c、d也等于λ/4，按上述方法也可推出引向器对前方过来的信号起着增强天线输出的作用。

八木天线由来及原理说明

八木天线的得名其实不是因为其有八根天线。

由一个有源振子（一般用折合振子）、一个无源反射器和若干个无源引向器平行摆列而成的端射式天线，由提出者的名字命名。

上个世纪二十年月，日本东北大学的八木秀次和宇田太郞两人发了然这类天线，被称为“八木宇田天线”，简称“八木天线”。

八木天线确实好用。

它有很好的方向性，较偶极天线有高的增益。

用它来测向、远距离通讯成效特别好。

假如再配上仰角和方向旋转控制装置，更能够为所欲为与包含空间飞翔器在内的各个方向上的电台联系，这类感觉从直立天线上是得不到的。

典型的八木天线应当有三对振子，整个构造呈“王”字形。

与馈线相连的称有源振子，或主振子，居三对振子之中，“王”字的中间一横。

比有源振子稍长一点的称反射器，它在有源振子的一侧，起着削弱从这个方向传来的电波或从本天线发射去的电波的作用；比有源振子略短的称引向器，它位于有源振子的另一侧，它能增强从这一侧方向传来的或向这个方向发射出去的电波。

引向器能够有很多个，每根长度都要比其相邻的并凑近有源振子的那根略短一点。

引向器越多，方向越尖利、增益越高，但实质上超出四、五个引向器以后，这类“利处”增添就不太显然了，而体积大、自重增添、对资料强度要求提升、成本加大等问题却渐突出。

往常状况下有一副五单元八木（即有三个引向器，一个反射器和一个有源振子）就够用了。

每个引向器和反射器都是用一根金属棒做成。

不论有多少“单元”，所有的振子，都是按必定的间距平行固定在一根“大梁”上。

大梁也用金属资料做成。

这些振子的中点要与大梁绝缘吗？不要。

本来，电波“行走”在这些约为半个波长长度的振子上时，振子的中点正好位于感觉信号电压的零点，零点接“地”，一点也没问题。

并且还有一个利处，在空间感觉到的静电正好能够经过这些接触点、天线的金属立杆再导通到建筑物的避雷地网去。

八木天线的工作原理是这样的（以三单元天线接收为例）：引向器略短于二分之一波长，主振子等于二分之一波长，反射器略擅长二分之一波长，两振子间距四分之一波长。
