某地下车库电气照明设计说明书
地下车库消防专项设计说明(电气部分)
七、建筑电气（一)设计依据:1。
《建筑设计防火规范》GB50016—20142。
《民用建筑电气设计规范》JGJ 16—20083。
《火灾自动报警系统设计规范》GB50116—20134。
《汽车库、修车库、停车场设计防火规范》GB 50067-20145。
甲方提供的设计条件(二）消防系统概述1．消防控制室：1)本工程消防控制室设于地库内,直接对外.2）消防控制室的报警控制设备由火灾报警控制主机、联动控制主机、图形显示装置、打印机、应急广播设备、消防电话主机、消防应急照明和疏散指示系统控制装置、消防电源监控器和电源设备等组成。
3）消防控制室可接收感烟、感温等探测器的火灾报警信号及水流指示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮的动作信号，4)消防控制室可显示消防水池、消防水箱水位，显示消防水泵的电源及运行状况.5）消防控制室可联动控制所有与消防有关的设备。
6)消防控制室内严禁穿过与消防设施无关的电气线路及管路。
2．火灾自动报警系统:1）本工程采用集中报警控制系统。
消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受相关设备的联动反馈信号。
本工程火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数不超过3200个点,其中每一总线回路连接设备的总数不超过200点，且留有不少于额定容量10%的余量;消防联动控制器地址总数或火灾报警控制器(联动型)所控制的各类模块总数不超过1600点，每一联动总线回路连接设备的总数不超过100点，且留有不少于额定容量10%的余量。
系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不超过32点;总线穿越防火分区时应在穿越处设置总线短路隔离器。
2)需要火灾自动报警系统联动的消防设备，其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合.3）探测器与灯具的水平净距应大于0.2m;与送风口边的水平净距应大于1.5m;与多孔送风顶棚孔口或条形送风口的水平净距应大于0。
地下车库电气设计
节能控制策略
时控策略
根据车库的使用时间，设置不同时段的 灯光亮度，如白天降低亮度，夜晚提高 亮度。
VS
红外感应控制
在车库出入口设置红外感应器，根据车辆 进出情况自动开关灯光，减少不必要的能 耗。
环保材料使用
无汞灯具
选择无汞灯具，避免灯具在使用过程中对环境造成污染。
可回收材料
使用可回收材料制作灯具和电线管道等材料，减少对环境的负担。
防雷与接地
说明防雷系统的设计思路和接地装置的安 装要求，以确保电气设备和人身安全。
设备选型与配置
根据设计要求和实际需求，选择合适的电 气设备，如灯具、插座、开关等，并确定 其配置数量和安装位置。
THANKS
谢谢您的观看
设备功率
根据车库内各种用电设备的功率和数量，统计出总的用电负荷。
备用电源
为确保车库的正常运行，应考虑设置备用电源，如柴油发电机组等 。
短路电流计算
01
02
03
短路类型
根据车库配电系统的实际 情况，确定可能发生的短 路类型，如单相接地短路 、两相短路等。
短路电流值
根据确定的短路类型和系 统参数，计算出短路电流 值，以便选择合适的开关 设备和保护装置。
在电动机控制电路中，选择合适的接 触器，以满足控制要求和安全保护要 求。
04
安全防护措施
防触电保护
设备接地
所有电气设备应进行接地 处理，以防止触电事故发 生。
隔离措施
对可能引起电击的带电部 分进行隔离，设置明显的 警告标志。
绝缘材料
使用高绝缘等级的材料进 行电气设备和线路的安装 ，确保电气设备和线路的 绝缘性能。
过流过载保护
过载保护
地下车库智能照明方案设计
地下车库智能照明控制系统方案目录一、概述 (3)二、项目需求分析 (3)三、设计原则 (4)四、设计依据 (5)五、系统设计方案 (6)六、智能照明的优越性 (7)七、设备配置介绍 (8)7.1 控制系统简介 (8)7.2 选用设备参数 (9)7.2.1可编程智能控制器 (9)7.2.2开关量模块 (10)7.2.3智能场景开关面板 (12)7.2.4人体红外探测器 (13)7.2.5系统软件平台 (15)7.3部分案例................................... 错误！未定义书签。
一、概述●随着现代高层建筑的发展，出于经济效益的考虑，也为了使用的方便和舒适，地下车库成为现代建筑必不可少的配套建筑之一。
由于地下车库的特殊性，面积较大、层高较低、没有或很少自然采光等，需要有大量的长期照明设备。
在照明设计时应多方面斟酌考虑，有设计缺陷的照明系统会影响行车安全、误导行车方向、浪费能源。
虽然有的停车场在某些特定区域采用红外或声控开关来控制照明，但是节能效果不很明显。
●程必信科技（天津）有限公司凭借在业内领先的技术优势和丰富的实际工程应用经验，将科技、高品质和人性化的设计注入每个产品，面向地下停车场推出：TJSMC地下停车场智能照明控制系统，它通过先进的PBUS总线控制技术，能实现对地下停车场的灯光进行智能化管理与控制，从而达到良好的节能效果、有效地延长灯具的寿命、管理维护非常方便、改善工作环境和提高工作效率、为地下停车场的管理带来较高的经济回报率。
该系统是在社会和酒店发展的战略高度，为提高地下停车场的档次、科学管理水平、节能减排、精简人员、节省运营成本和提高服务质量，而提供的一套完整信息化建设及智能控制的系统解决方案。
二、项目需求分析①工程概述本工程XXXXXXXXXX地下车库。
②项目需求由于地下停车库的位置特点所限，自然采光比较差，因此照明问题往往是物业公司关注的重点，主要表现在以下几个方面：1、一般车库照明都需要7*24小时不间断照明，一年总计电费相当可观；2、车库照明灯具数量相对较多，维修工作量大、灯具更换成本高；3、传统照明控制方式比较单一，灯具的开、关也比较麻烦；4、有些物业为了节约照明成本，会采用减少照明路数的方式达到节约电费的目的，但同时又会导致车库照度降低，影响监控效果，提升停车风险等一系列安全问题，增加管理难度；根据项目图纸及甲方需求并结合以往泰杰赛在其他项目实施中的实际经验，我们对于本项目需求分析如下：（1）通过智能灯光控制系统能节省非常庞大的能源消耗；（2）能够对地下停车场内所有灯光实施监控；（3）地下停车场的灯具数量多，品质高，通过智能照明控制系统可延长灯具的寿命，降低停车场运行费用；三、设计原则智能照明控制系统设计遵循技术先进、功能齐全、性能稳定、时尚创新的原则。

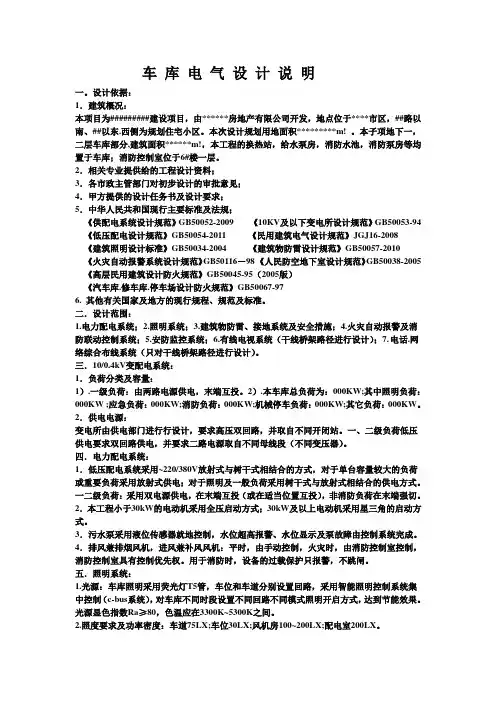

车 库 电 气 设 计 说 明
车库电气设计说明一。
设计依据：1．建筑概况：本项目为#########建设项目，由******房地产有限公司开发，地点位于****市区，##路以南、##以东.西侧为规划住宅小区。
本次设计规划用地面积*********m! 。
本子项地下一，二层车库部分,建筑面积******m!，本工程的换热站，给水泵房，消防水池，消防泵房等均置于车库；消防控制室位于6#楼一层。
2．相关专业提供给的工程设计资料；3．各市政主管部门对初步设计的审批意见；4．甲方提供的设计任务书及设计要求；5．中华人民共和国现行主要标准及法规；《供配电系统设计规范》GB50052-2009 《10KV及以下变电所设计规范》GB50053-94 《低压配电设计规范》GB50054-2011 《民用建筑电气设计规范》JGJ16-2008《建筑照明设计标准》GB50034-2004 《建筑物防雷设计规范》GB50057-2010《火灾自动报警系统设计规范》GB50116－98 《人民防空地下室设计规范》GB50038-2005 《高层民用建筑设计防火规范》GB50045-95（2005版）《汽车库.修车库.停车场设计防火规范》GB50067-976. 其他有关国家及地方的现行规程、规范及标准。
二．设计范围：1.电力配电系统；2.照明系统；3.建筑物防雷、接地系统及安全措施；4.火灾自动报警及消防联动控制系统；5.安防监控系统；6.有线电视系统（干线桥架路径进行设计）；7. 电话.网络综合布线系统（只对干线桥架路径进行设计）。
三．10/0.4kV变配电系统：1．负荷分类及容量：1）.一级负荷：由两路电源供电，末端互投。
2）.本车库总负荷为：000KW;其中照明负荷：000KW ;应急负荷：000KW;消防负荷：000KW;机械停车负荷：000KW;其它负荷：000KW。
2．供电电源：变电所由供电部门进行行设计，要求高压双回路，并取自不同开闭站。
地下车库照明设计方案
感应距离6-10米
地下车库局部照明 平面图
地下车库照明节能改造案例分析：
车库照明灯具安装一般根据地下车库高度，大都采用吊装，灯具安装高度应不低于2.4m, 所以，在划分 支路的时候，必须要充分考虑照明的用途，做好灯具的分组、分区域。 综合灯具安装高度,每支灯管照度情况及国家建筑照明设计标准要求,约需每7.2㎡装一支18W雷达LED感 应日光灯. 下图为不同的安装高度与照度值：
地下车库照明改造的布灯方式
地下车库照明分类： 按位置分类，可以分为车位照明，车道照明以及出入口的过度照明； 按功能分类，可以分为平时照明，应急疏散照明。
车库布灯时，车道处为了降低行车时的眩光感，并考虑引导行车的作用，车道处灯的长轴应与车辆 行驶方向一致，灯具的配置应与车道呼应且排列整齐，这样才会使照明的导引性好。如下图所示： 车位处则可根据实际需求，选用高低亮自动转换模式或自动关灯模式，以实现最大程度的节能效果
而对于是否采用智能化控制，停车场对于照明要求不是很高的场合，其人工维护及使用成 本相对来说较高，很少有地下车库使用此类方案。
智能照明系统是利用先进电磁调压及电子感应技术，对供电进行实时监控与跟踪，自动平滑地调节电路的电压和电 流幅度，改善照明电路中不平衡负荷所带来的额外功耗，提高功率因素，降低灯具和线路的工作温度，达到优化供 电目的照明控制系统。
有人或车进入到感应探测范围时,灯具自动全亮,车或人离开后延时1分钟,灯具自动进入20%亮度待 机状态.（适用于车道及车位） 有人或车进入到灯具感应探测范围时灯具自动亮灯,当车或人离开后延时1分钟,灯具自动关掉进入 待机状态.（适用于车位处）
注意：在整个地下车库照明设计方案中，一般不会全部采用感应灯具，常用的是使用 常亮的LED灯具18w搭配使用，此设计是为安保工作及正常照明需求。 常用的方案是：车道的照明中采用2+1的方案，即2支感应灯管搭配1支常亮灯管 停车位照明中，采用5+1的搭配方案，即5支感应灯管搭配1支常亮灯管。 此方案，即保证节能需求，又能确保整个停车场的亮度及停车主的心理需求。
