人教版数学九年级下册 第29章 投影与视图 29.1 投影 复习练习及答案
人教版数学九年级下学期第29章《投影与视图》测试题含答案
人教版数学九年级下学期第29章《投影与视图》测试题（测试时间：90分钟满分：120分）一、选择题（每小题3分，共30分）1．如图所示几何体的主视图是（）.A． B． C． D．2．如图所示的几何体的俯视图是（）A． B． C． D．3．如图用6个同样大小的立方体摆成的几何体，将立方体①移走后，所得几何体与原来几何体的（）A．主视图改变，左视图改变 B．俯视图不变，左视图不变C．俯视图改变，左视图改变 D．主视图改变，左视图不变4．下列四个几何体中，它们的主视图、左视图、俯视图都是正方形的是（）A． B． C． D．5．如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（）A． B． C． D．6．如图所示是由六个相同的小立方块搭成的几何体，这个几何体的俯视图是（）.A． B． C． D．7．下列四幅图形中，表示两棵圣诞树在同一时刻阳光下的影子的图形可能是( ) 8．如图，按照三视图确定该几何体的全面积为（图中尺寸单位：cm）（）A．128πcm2 B．160πcm2 C．176πcm2 D．192πcm29．如图所示的几何体的左视图是（）A． B． C． D．10．如图，在房子屋檐E处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区是（）A．△ACE B．△ADF C．△ABD D．四边形BCED二、填空题（每小题3分，共30分）11．苏轼的诗句“横看成岭侧成峰，远近高低各不同”把此诗句用在视图上，说明的现象是________．12．如图，请写出图，图，图是从哪个方向可到的：图________；图________；图________．13．图是一个几何体的主视图、左视图和俯视图，则这个几何体是________．(填序号)14．如图，②是①中图形的________视图．②15．下列投影：①阳光下遮阳伞的影子；②灯光下小明读书的影子；③阳光下大树的影子；④阳光下农民锄地的影子；⑤路灯下木杆的影子．其中属于平行投影的是_______，属于中心投影的是_____.(填序号) 16．图（1）是一个水平摆放的小正方体木块，图（2）、（3）是由这样的小正方体木块叠放而成，按照这样的规律继续叠放下去，至第七个叠放的图形中，小正方体木块总数应是_________.17．有两根大小、形状完全相同的铁丝，甲铁丝与投影面的夹角是45°，乙铁丝与投影面的夹角是30°，那么两根铁丝在投影面的正投影的长度的大小关系是：甲____乙(填“>”“<”或“＝”)．18．如图，Rt△ABC中，∠ACB＝90°，CD⊥AB，那么线段AC在AB上的正投影是___，线段CD在AB上的正投影是___，线段BC在AB上的正投影是___.19．如图，是一个包装盒的三视图，则这个包装盒的表面积是（结果保留π）20．如图，小明同学在非洲旅游期间想自己测出金字塔的高度，首先小明在阳光下测量出了长1 m的木杆CD的影子CE长1.5m；其次测出金字塔中心O到影子的顶部A的距离为201m。
人教版九年级下册数学第二十九章 投影与视图 含答案
人教版九年级下册数学第二十九章投影与视图含答案一、单选题(共15题，共计45分)1、如图所示，该几何体的主视图是（）A. B. C. D.2、如图，是某几何体的三视图及相关数据，则该几何体的表面积是（）A.39πB.29πC.24πD.19π3、如图，下列关于物体的主视图画法正确的是（）A. B. C. D.4、如图所示的几何体，从正面看所得到的图形是（）A. B. C. D.5、如图，晚上小亮在路灯下散步，在从A处走向B处的过程中，他在地上的影子（）A.逐渐变短B.先变短后再变长C.逐渐变长D.先变长后再变短6、如图是由几个相同的小正方形搭成一个几何体，从左边看得到的平面图形是（）A. B. C. D.7、如图，是一个几何体的三视图，根据图中所示数据计算这个几何体的侧面积是（）A.πB.2πC.4πD.5π8、如图是某几何体的三视图及相关数据，则判断正确的是（）A. B. C. D.9、用小立方块搭成的几何体，从正面看和从上面看的形状图如下，则组成这样的几何体需要的立方块个数为( )A.最多需要8块，最少需要6块B.最多需要9块，最少需要6块C.最多需要8块，最少需要7块D.最多需要9块，最少需要7块10、物体如图，则这两个物体的俯视图应是（）A. B. C. D.11、图是边长为的六个小正方形组成的图形，它可以围成图的正方体，则在图中，小虫从点A沿着正方体的棱长爬行到点B的长度为（）A.0B.1C.2D.312、下列图形中,不能通过折叠围成一个三棱柱的是（）A. B. C. D.13、由一些大小相同的小正方体搭成的几何体的俯视图如图所示，其中正方形中的数字表示该位置上的小正方体的个数，那么该几何体的主视图是（）A. B. C. D.14、如下图，下列四个几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是（）A.①②B.②③C.②④D.③④15、某个几何体的展开图如图所示，该几何体是（）A.三棱锥B.四棱锥C.三棱柱D.圆锥二、填空题(共10题，共计30分)16、小军晚上到乌当广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定的说“广场上的大灯泡一定位于两人________ ”．17、一个均匀的立方体6个面上分别标有数1、2、3、4、5、6，下图是这个立方体表面展开图，抛掷这个立方体，则朝上一面上的数恰好等于下一面上的数的的概率是________.18、如图是由几个相同的小正方体搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是________．19、如图是一个小正方体的展开图，把展开图折叠成小正方体后，有“守”字一面的相对面上的字是________.20、有一个正方体，在它的各个面上分别标上字母A，B，C，D，E，F，甲、乙、丙三位同学从不同方向去观察其正方体，观察结果如图所示。
人教版九年级数学下册复习_第29章_投影与视图_单元测试卷(有答案)
人教版九年级数学下册复习_第29章_投影与视图_单元测试卷（有答案）一、选择题（本题共计10 小题，每题3 分，共计30分，）1. 小亮在上午时、时、时、时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A.上午时B.上午时C.上午时D.上午时2. 晚上，小华出去散步，在经过一盏路灯时，他发现自己的身影是（）A.变长B.变短C.先变长后变短D.先变短后变长3. 人离窗子越远，向外眺望时此人的盲区是（）A.变大B.变小C.不变D.无法确定4. 下列投影中属于中心投影的是（）A.阳光下跑动的运动员的影子B.阳光下木杆的影子C.阳光下汽车的影子D.路灯下行人的影子5. 为了看到柜顶上的物品，我们常常向后退几步或踮起脚，这其中的道理是（）A.增大柜顶的盲区B.减小柜顶的盲区C.增高视点D.缩短视线6. 下列事例中，属于减少盲区的有（）①站在阳台上看地面，向前走几步；②将眼前的纸片靠近眼睛；③将胡同的出口修成梯形状；④前方有看不见的地方，用望远镜看．A.个B.个C.个D.个7. 如图，模块①由个棱长为的小正方体构成，模块②-⑥均由个棱长为的小正方体构成．现在从模块②-⑥中选出三个模块放到模块①上，与模块①组成一个棱长为的大正方体．下列四个方案中，符合上述要求的是（）A.模块②，④，⑤B.模块③，④，⑥C.模块②，⑤，⑥D.模块③，⑤，⑥8. 如图是由棱长为的正方体搭成的积木三视图，则图中棱长为的正方体的个数是（）A.个B.个C.个D.个9. 在一仓库里堆放着若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来（如图），则这堆正方体货箱共有（）A.箱B.箱C.箱D.箱10. 某同学画出了如图所示的几何体的三种视图，其中正确的是（）A.①②B.①③C.②③D.②二、填空题（本题共计10 小题，每题3 分，共计30分，）11. 如图，是由小立方块搭成几何体的俯视图，上面的数字表示，该位置小立方块的个数画出主视图：________，左视图：________．12. 如图，迎宾公园的喷水池边上有半圆形的石头（半径为）作为装饰，其中一块石头正前方处有一彩灯，某一时刻，该灯柱落在此半圆形石头上的影长为．如果同一时刻，一直立的杆子的影长为，则灯柱的高________．13. 如图所示，这是一个由小立方块塔成的几何体的俯视图，图中的数字表示在该位置的小立方块的个数，请你画出它的主视图和左视图．主视图________ 左视图________．14. 观察下列几何体，主视图、左视图和俯视图都是矩形的是________．15. 太阳光线可以看成________，像这样的光线所形成的投影称为________．16. 太阳光所形成的投影是________投影，皮影戏中的皮影是由________投影得到的．17. 如图，小军、小珠之间的距离为，他们在同一盏路灯下的影长分别为，，已知小军、小珠的身高分别为，，则路灯的高为________．18. 轮船及汽车的驾驶室设在前面是为了让驾驶员的盲区足够________．19. 身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较________．20. 如图，是一个长方体的三视图（单位：），这个长方形的体积是________．三、解答题（本题共计7 小题，共计60分，）21. （6分）下面几何体的三种视图有无错误？如果有，请改正．22. （9分）画出如图所示的几何体的主视图、左视图、俯视图：23. （9分）如图，是一个由小正方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的正方形的个数．请你画出它的主视图和左视图．24. （9分）一个物体的主视图和俯视图如图所示，请根据你对这个物体的想象，画出它的一个左视图．25. （9分）如图，是由几个小立方块所搭几何体的从上面看的图形，图中数字表示所在位置小立方块的个数，请画出这个几何体的从正面看和从左面看的图形．26. （9分）如图，已知一个几何体的三视图和有关的尺寸如图所示，请写出该几何体的形状，并根据图中所给的数据求出表面积．27.(9分) 在平整的地面上，有若干个完全相同棱长的小正方体堆成一个几何体，如图所示．（1）请画出这个几何体的三视图．（2）如果在这个几何体的表面喷上黄色的漆，则在所有的小正方体中，有________个正方体只有一个面是黄色，有________个正方体只有两个面是黄色，有________个正方体只有三个面是黄色．（3）若现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加几个小正方体？参考答案与试题解析人教版九年级数学下册复习第29章投影与视图单元测试卷一、选择题（本题共计10 小题，每题3 分，共计30分）1.【答案】D【考点】平行投影【解析】根据太阳光线与地平面的夹角的大小变化来判断向日葵影子的长度的大小．【解答】解：在上午，时间越早，太阳光线与地平面的夹角越小，则物体的影长越长，所以这四个时刻中，上午时，向日葵的影子最长．故选．2.【答案】D【考点】中心投影【解析】由题意易得，小华离光源是由远到近再到远的过程，根据中心投影的特点，即可得到身影的变化特点．【解答】解：因为小华出去散步，在经过一盏路灯这一过程中离光源是由远到近再到远的过程，所以他在地上的影子先变短后变长．故选．3.【答案】A【考点】视点、视角和盲区【解析】根据视角与盲区的关系来判断．【解答】解：如图：为窗子，，过的直线，通过想象我们可以知道，不管在哪个区域，离窗子越远，视角就会越小，盲区就会变大．故选：．4.【答案】D【考点】中心投影【解析】根据中心投影的性质，找到是灯光的光源即可．【解答】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有选项得到的投影为中心投影．故选：．5.【答案】B【考点】视点、视角和盲区【解析】根据实际生活为了看到柜顶上的物品，我们常常向后退几步或踮起脚，实际就是减小盲区，即可得出答案．【解答】解：∵为了看到柜顶上的物品，我们常常向后退几步或踮起脚，∴这其中的道理是：减小柜顶的盲区．故选：．6.【答案】B【考点】视点、视角和盲区【解析】视线到达不了的区域为盲区，仰视时越向前视野越小盲区越大，俯视时越向前视野越大，盲区越小，由此可判断出答案．【解答】解：①站在阳台上看地面，向前走几步，视野扩大，减小了盲区，故正确；②将眼前的纸片靠近眼睛，眼睛的视野变小，增大了盲区，故错误；③将胡同的出口修成梯形状，视野扩大，减小了盲区，故正确；④前方有看不见的地方，用望远镜看，视野范围没变化，盲区没有减小，故错误．综上可得①③正确．故选．7.【答案】C【考点】简单组合体的三视图【解析】观察模块①可知，模块②补模块①上面的左边，模块③补模块①上面的右上角，模块⑥补模块①上面的右下角能够成为一个棱长为的大正方体．【解答】解：由图形可知模块②补模块①上面的左边，模块③补模块①上面的右上角，模块⑥补模块①上面的右下角，使得模块①成为一个棱长为的大正方体．故能够完成任务的为模块②，⑤，⑥．故选．8.【答案】C【考点】由三视图判断几何体【解析】易得这个几何体共有层，由俯视图可得第一层正方体的个数，由主视图和左视图可得第二层正方体的个数，相加即可．【解答】解：由俯视图易得最底层有个正方体，第二层有个正方体，那么共有个正方体组成．故选．9.【答案】B【考点】由三视图判断几何体【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．从俯视图中可以看出最底层小正方体的个数及形状，从主视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【解答】解：由题意知，第二行正方体的个数从左往右依次为：，，；第一行第一列有个正方体，共有个正方体．故选．10.【答案】B【考点】作图-三视图【解析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．依此即可解题．【解答】解：根据几何体的摆放位置，主视图和俯视图正确．左视图中间有一条横线，故左视图不正确．故选：．二、填空题（本题共计10 小题，每题3 分，共计30分）11.【答案】,【考点】作图-三视图由三视图判断几何体【解析】由已知条件可知，主视图有列，每列小正方数形数目分别为，，；左视图有列，每列小正方形数目分别为，．据此可画出图形．【解答】解：如图所示：12.【答案】【考点】中心投影【解析】如图，，，的弧长为，先利用弧长公式计算出，则，作于，则，，接着利用相似比得到，解得，然后计算即可．【解答】解：如图，，，的弧长为，设，则，解得，即，∴，作于，则，，∵同一时刻，一直立的杆子的影长为，∴，∴，∴，即灯柱的高为．故答案为．13.【答案】,【考点】作图-三视图由三视图判断几何体【解析】利用俯视图结合小立方块的个数分别得出主视图与左视图．【解答】解：如图所示：．14.【考点】简单几何体的三视图【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：、主视图为矩形，俯视图为圆，错误；、主视图为矩形，三视图为矩形，正确；、主视图为等腰梯形，俯视图为圆环，错误；、主视图为三角形，俯视图为有对角线的矩形，错误．故答案为．15.【答案】平行光线,平行投影【考点】平行投影【解析】根据平行投影的定义填空即可．【解答】解：平行光线；平行投影．16.【答案】平行,中心【考点】平行投影中心投影【解析】太阳光是平行光线所以在地面上的投影是平行投影，皮影戏是有灯光照射下在影布上形成的投影，故是中心投影．【解答】解：太阳光是平行光线所以在地面上的投影是平行投影，皮影戏是有灯光照射下在影布上形成的投影，故是中心投影．故答案为：平行，中心．17.【答案】中心投影【解析】根据，得到，，根据相似三角形的性质可知，，即可得到结论．【解答】解：如图，∵，∴，，∴，，即，，解得：，答：路灯的高为．18.【答案】小【考点】视点、视角和盲区【解析】“轮船及汽车的驾驶室设在前面”是为了增加驾驶员的视角，减少盲区，从而更有利于驾驶；在高处俯瞰时，视角会增大，而盲区相应减小，故“站得高，看得远”也是为了增大视角，减少盲区．【解答】解：“轮船及汽车的驾驶室设在前面”这与“站得高，看得远”从数学原理上来说是为了增大视角，减小盲区，故答案为：小．19.【答案】远中心投影【解析】中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．据此判断即可．【解答】解：中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．所以小明离灯光较远．20.【答案】【考点】由三视图判断几何体【解析】根据三视图我们可以得出这个几何体应该是个长方体，它的体积应该是．【解答】解：该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，依题意可求出该几何体的体积为．答：这个长方体的体积是．故答案为：．三、解答题（本题共计7 小题，共计60分）21.【答案】解：主视图对，左视图对，俯视图错，中间应画一条虚线，如图：．【考点】简单组合体的三视图【解析】根据从正面看得到的图形是主视图，从左面看得到的图形是左视图，从上面看得到的图形是俯视图，可得答案．【解答】解：主视图对，左视图对，俯视图错，中间应画一条虚线，．22.【答案】解：作图如下：【考点】简单组合体的三视图【解析】主视图有列，每列小正方形数目分别为，，；左视图有列，每列小正方形数目分别为，，；俯视图，列，每列小正方形数目分别为，，．【解答】解：作图如下：23.【答案】解：如图所示：【考点】作图-三视图由三视图判断几何体【解析】由已知条件可知，主视图有列，每列小正方数形数目分别为，，；左视图有列，每列小正方形数目分别为，．据此可画出图形．【解答】解：如图所示：24.【答案】解：左视图如图所示：（答案不唯一）【考点】作图-三视图由三视图判断几何体【解析】本题有多种情况；注意“长对正，高平齐，宽相等”的基本原则．【解答】解：左视图如图所示：（答案不唯一）25.【答案】解：综合三视图，这个几何体中，根据各层小正方体的个数可得：主视图左边个，右边个；左视图左边个，右边个．【考点】作图-三视图由三视图判断几何体【解析】根据各层小正方体的个数，然后得出三视图中主视图的形状，即可得出答案．【解答】解：综合三视图，这个几何体中，根据各层小正方体的个数可得：主视图左边个，右边个；左视图左边个，右边个．26.【答案】解：根据三视图可得：这个几何体是三棱柱，表面积为：．【考点】由三视图判断几何体【解析】根据三视图得出几何体的形状，再得出各边的长度，最后根据几何体的表面积公式进行计算即可．【解答】解：根据三视图可得：这个几何体是三棱柱，表面积为：．27.【答案】解：（1）如图所示：,,（3）最多可以再添加个小正方体．【考点】简单组合体的三视图【解析】（1）由已知条件可知，主视图有列，每列小正方数形数目分别为，，；左视图有列，每列小正方形数目分别为，，；俯视图有列，每列小正方数形数目分别为，，．据此可画出图形；（2）只有一个面是黄色的应该是第一列正方体中最底层中间那个；有个面是黄色的应是第一列最底层最后面那个和第二列最后面那个；只有三个面是黄色的应是第一列第二层最后面的那个，第二列最前面那个，第三列最底层那个；（3）保持俯视图和左视图不变，可往第二列前面的几何体上放一个小正方体，后面的几何体上放个小正方体．【解答】解：（1）如图所示：（2）只有一个面是黄色的应该是第一列正方体中最底层中间那个，共个；有个面是黄色的应是第一列最底层最后面那个和第二列最后面那个，共个；只有三个面是黄色的应是第一列第二层最后面的那个，第二列最前面那个，第三列最底层那个，共个；（3）最多可以再添加个小正方体．人教版九年级下册数学第29章投影与视图单元检测一、选择题1.如图所示的几何体的主视图是A. B. C. D.2.人离窗子越远，向外眺望时此人的盲区是A. 变小B. 变大C. 不变D. 以上都有可能3.下列四幅图形中，表示两棵圣诞树在同一时刻阳光下的影子的图形可能是A. B. C. D.4.如图，晚上小亮在路灯下散步，他从A处向着路灯灯柱方向径直走到B处，这一过程中他在该路灯灯光下的影子A. 逐渐变短B. 逐渐变长C. 先变短后变长D. 先变长后变短5.如图是某几何体的三视图，则该几何体是A. 正方体B. 圆锥体C. 圆柱体D. 球体6.电影院呈阶梯或下坡形状的主要原因是A. 为了美观B. 减小盲区C. 增大盲区D. 盲区不变7.如图所示的几何体是由四个完全相同的正方体组成的，这个几何体的俯视图是A. B.C. D.8.下列几何体中，主视图和俯视图都为矩形的是A. B. C. D.9.下列投影中，是平行投影的是A. B.C. D.10.下面属于中心投影的是A. 太阳光下的树影B. 皮影戏C. 月光下房屋的影子D. 海上日出二、填空题（本大题共5小题，共15.0分）11.如图所示该几何体的俯视图是12.当人走在路上，后面的建筑物好像“沉”到前面的建筑物的后面，这是因为______ ．13.如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的是______ ．14.如图，太阳光线与地面成的角，照在地面的一只排球上，排球在地面的投影长是，则排球的直径是______cm．15.如图，地面A处有一支燃烧的蜡烛长度不计，一个人在A与墙BC之间运动，则他在墙上投影长度随着他离墙的距离变小而______ 填“变大”、“变小”或“不变”．三、解答题16.如图，小区管理者打算在广场的地面上安装一盏路灯路灯高度忽略不计小明此刻正在某建筑物的B处向下看，请问：此路灯安在什么位置，小明在B处看不到？请把这段范围用线段表示出来．17.由6个相同的小立方块搭成的几何体如图所示，请画出从三个方向看所得到的形状图．18.如图，树、红旗、人在同一直线上，已知人的影子为AB，树的影子为CD，确定光源的位置并画出旗杆的影子．19.同一时刻，两根木棒的影子如图，请画出图中另一根木棒的影子．几何体最多有______ 个小正方体，最少有______ 个小正方体．【答案】1. D2. B3. B4. A5. C6. B7. A8. B9. B10. B11. B12. 到了自己的盲区的范围内13. 左视图14. 2115. 变小16. 解：如图所示：线段BE以下为盲区，此路灯安在BE下面，小明在B处看不到．17. 解：如图所示：．18. 解：如图所示是灯光的光线原因是过一棵树的顶端及其影子的顶端作一条直线，再过人的顶端及其影子的顶端作一条直线，两直线相交，其交点就是光源的位置；然后再过旗杆的顶端连接光源的直线，交地面于一点，连接这点与旗杆底端的线段就是旗杆的影子．19. 解：如图所示：分别过木桩的顶端和它影子的顶端作直线，会发现两直线交于一点A，再过A、B画直线可得另一根木棒的影子．20. 10；4人教版九年级数学下册_第29章_投影与视图_单元检测试卷【有答案】一、选择题（共 10 小题 ，每小题 3 分 ，共 30 分 ） 1.下列投影一定不会改变的形状和大小的是（ ）A.中心投影B.平行投影C.正投影D.当平行投影面时的平行投影2.某物体的三视图是如图所示的三个图形，那么该物体形状是（ ）A.圆锥B.圆柱C.三棱锥D.三棱柱 3.如图，是由相同的小正方体组成的立体图形，它的左视图是（ ）A.B.C.D.4.如图所示，灯在距地面米的处，现有一木棒米长，当处木棒绕其与地面的固定端点顺时针旋转到地面，其影子的变化规律是（ ）A.先变长，后变短B.先变短，后变长C.不变D.先变长，再不变，后变短5.某同学画出了如图所示的几何体的三种视图，其中正确的是（ ）A.①②B.①③C.②③D.②6.如图所示的几何体，如果从正面观察它，得到的平面图形是（ ）A.B.C.D.7.小阳和小明两人从远处沿直线走到路灯下，他们规定：小阳在前，小明在后，两人之间的距离始终与小阳的影长相等．在这种情况下，他们两人之间的距离（ ） A.始终不变 B.越来越远 C.时近时远 D.越来越近 8.如图的主视图是（ ）A.B.C.D.9.如图是几个相同的小正方体搭成的几何体的三视图，则搭成这个几何体的小正方体有（ ）A.个B.个C.个D.个10.由个大小相同的小正方体组成的几何体，如下图所示．其俯视图是（ ）A.B.C.D.二、填空题（共 10 小题 ，每小题 3 分 ，共 30 分 ）11.如图，组成这个几何体的小正方体的块数为，则的所有可能值为________．12.如图，在一间黑屋子里用一盏白炽灯按如图所示的方式照球、圆柱和圆锥，它们在地面上的阴影形状分别是________，________，________．（文字回答即可）13.身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较________．14.如图，三角尺在灯泡的照射下在墙上形成影子，现测得，，则这个三角尺的面积与它在墙上所形成影子图形的面积之比是________．15.三棱柱的三视图如图所示，在中，，，，则的长为________．16.如图中，现将绕旋转一周，所得几何体的主视图是图中的________．17.桌上放着一个圆锥和一个正方体，请说出下面三幅图形分别是从哪个方向看到的________．18.如图，请写出图，图，图是从哪个方向可到的：图________；图________；图________．19.如图所示，在房子的屋檐处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区在________．20.如图是六个棱长为的立方块组成的一个几何体，其俯视图的面积是________．三、解答题（共6 小题，每小题10 分，共60 分）21.一个几何体由几个大小相同的小立方体搭成，从上面观察这个几何体，看到的形状如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，请你画出从正面、左面看到的这个几何体的形状图．22.如图所示是由几个小正方块所组成的几何体俯视图，小正方形中的数字表示在该位置小正方块的个数，请你画出这个几何体的正视图和左视图．23.有一个正方体，在它的各个面上分别标上数字、、、、、．小明、小刚、小红三人从不同的角度去观察此正方体，观察结果如图所示，问这个正方体各个面上的数字对面各是什么数字？24.如图是由几个小立方体所搭几何的俯视图，小正方形中的数字表示在该位置的小正方体的个数，请画出这个几何体的主视图、左视图．25.某地夏季中午，当太阳移到屋顶上方偏南时，光线与地面成角，房屋向南的窗户高米，现要在窗子外面的上方安装一个水平遮阳蓬（如图所示）．当遮阳蓬的宽度在什么范围时，太阳光线能射入室内？当遮阳蓬的宽度在什么范围时，太阳光线不能射入室内？26.李航想利用太阳光测量楼高．他带着皮尺来到一栋楼下，发现对面墙上有这栋楼的影子，针对这种情况，他设计了一种测量方案，具体测量情况如下：如示意图，李航边移动边观察，发现站到点处时，可以使自己落在墙上的影子与这栋楼落在墙上的影子重叠，且高度恰好相同．此时，测得李航落在墙上的影子高度，，（点、、在同一直线上）．已知李航的身高是，请你帮李航求出楼高．答案1.D2.A3.B4.A5.B6.C7.D8.B9.B10.B11.，，，12.椭圆圆三角形13.远14.15.16.17.正面，左面，上面18.左面上面前面19.所在的区域20.21.解：作图如下：22.解：如图所示：23.解：从个小立方体上的数可知，与写有数字的面相邻的面上数字是，，，，所以数字面对数字面，同理，立方体面上数字对．故立方体面上数字对．24.解：如图所示主视图和左视图：．25.解：在组成是的直角三角形．∴（米）．当遮阳蓬的宽度小于等于米时，太阳光线能射入室内；当遮阳蓬的宽度大于米时，太阳光线不能射入室内．26.楼高为米．。
人教版九年级下册数学第二十九章 投影与视图 含答案
人教版九年级下册数学第二十九章投影与视图含答案一、单选题(共15题，共计45分)1、如图是由四个完全相同的小正方体组合而成的几何体，它的主视图是（）A. B. C. D.2、某几何体的三视图如图所示，该几何体是（）A. B. C. D.3、一个几何体的三视图如图所示，则该几何体的表面积为（）A.4πB.3πC.2π+4D.3π+44、图中三视图对应的正三棱柱是（）A. B. C.D.5、如图,灯光与影子的位置最合理的是( )A. B. C. D.6、如图，是某个几何体从不同方向看到的形状图（视图），这个几何体的表面能展开成下面的哪个平面图形？（）A. B. C. D.7、如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图,则小立方体的个数不可能是( )A.6个B.7个C.8个D.9个8、今年“三八节”佳佳给妈妈送了一个礼盒，该礼盒的主视图是（）A. B. C. D.9、如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中周长最小的是（）A.主视图B.左视图C.俯视图D.三种一样10、如图所示，该几何体的俯视图是（）A. B. C. D.11、在一个仓库里堆放有若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画出来，如图，则这堆货箱共有（）A.4个B.5个C.6个D.7个12、一个圆锥的主视图是边长为4的等边三角形，这个这个圆锥的侧面积为（）A.（4 +4）πB.（8 +4）πC.12πD.8π13、下列立体图形中，从正面看，看到的图形是圆形的是（A. B. C. D.14、如图是一个由5个相同的正方体组成的立体图形，它的三视图是（）A. B. C.D.15、由几个相同的小正方形搭成的一个几何体如图所示，这个几何体的主视图是（）A. B. C. D.二、填空题(共10题，共计30分)16、有六个面，且主视图、俯视图和左视图都相同的几何体是________ ．17、如图，是一几何体的三视图，根据图中数据，这个几何体的侧面积是________．18、如图所示是由若干个大小相同的小正方体所搭成的几何体从三个方向看到的图形，则搭成这个几何体的小正方体的个数是________个19、一个上下底密封的纸盒的三视图如图所示，请你根据图中的数据，计算这个密封纸盒的表面积为________cm2．（结果保留π）20、一个长方体主视图和俯视图如图所示，则这个长方体左视图的面积为________ ．21、用小正方体搭一个几何体，使它的主视图和俯视图如图所示，这样的几何体需要小正方体最多几块？最少几块？答：最多________ 块；最少________块．22、一个圆锥的侧面积是2πcm2，它的侧面展开图是一个半圆，则这个圆锥的高为________ cm．23、由一些大小相同的小正方体搭成的几何体的从正面看和从上面看，如图所示，则搭成该几何体的小正方体最多是________ 个．24、一个几何体由若干大小相同的小正方体搭成，从上面看到的这个几何体的形状如图所示，其中小正方形中的数字表示在该位置小正方体的个数．在不破坏原几何体的前提下，再添加一些小正方体，使其搭成一个大正方体，则至少还需要添加________个这样的小正方体．25、一个空间几何体的主视图和左视图都是边长为2cm的正三角形，俯视图是一个圆，那么这个几何体的侧面积是________cm2．三、解答题(共5题，共计25分)26、一个几何体的三视图如图，求这个几何体的侧面积？27、）已知，AB和DE是直立在地面上的两根立柱，AB=6m，某一时刻AB在阳光下的投影BC=4m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为8m，请你计算DE的长．28、如图，分别从正面、左面、上面观察该立体图形，能得到什么平面图形．29、如图所示是一个纸杯，它的母线延长后形成的立体图形是圆锥，该圆锥的侧面展开图是扇形OAB，经测量，纸杯开口圆的直径为6cm，下底面直径为4cm，母线长EF=9cm，求扇形OAB的圆心角及这个纸杯的表面积．（结果保留根号和π）30、如图，分别从正面、左面、上面观察这个立体图形，请画出你看到的平面图形．参考答案一、单选题(共15题，共计45分)1、A2、B3、D4、A5、B6、D7、D8、C9、B10、D11、B12、D13、A14、A15、A二、填空题(共10题，共计30分)16、17、18、19、20、21、22、23、24、25、三、解答题(共5题，共计25分)27、28、30、。
人教版数学九年级下册第29章29.1--29.3同步练习题(含答案)
人教版数学九年级下册第29章29.1--29.3同步练习题(含答案)29.1《投影》一、选择题1.关于盲区的说法正确的有（）（1）我们把视线看不到的地方称为盲区（2）我们上山与下山时视野盲区是相同的（3）我们坐车向前行驶，有时会发现一些高大的建筑物会被比矮的建筑物挡住（4）人们常说“站得高，看得远”，说明在高处视野盲区要小，视野范围大A.1 个B.2个C.3个D.4个2.如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上远移时，圆形阴影的大小的变化情况是（）A.越来越小B.越来越大C.大小不变D.不能确定3.如下图所示的四幅图中，灯光与影子的位置最合理的是( )4.如图，一个斜插吸管的盒装饮料的正投影是图中的( )5.如图所示，晚上小亮在路灯下散步，在小亮由A处走向B处的过程中，他在地上的影子（）A.逐渐变短B.逐渐变长C.先变短后再变长D.先变长后再变短6.如图是一根电线杆在一天中不同时刻的影长图,试按其一天中发生的先后顺序排列,正确的是( )(A)①②③④. (B)④①③②. (C)④②③①. (D)④③②①.7.下列各种现象属于中心投影现象的是( )A.上午10点时，走在路上的人的影子C.中午用来乘凉的树影D.升国旗时，地上旗杆的影子8.如图，晚上小亮在路灯下散步，在小亮由A处走到B处这一过程中，他在地上的影子（）A.逐渐变短B.逐渐变长C.先变短后变长D.先变长后变短9.在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下( )A.小明的影子比小强的影子长B.小明的影子比小强的影子短C.小明的影子和小强的影子一样长D.无法判断谁的影子长10.下列说法正确的是（）A.物体在阳光下的投影只与物体的高度有关B.小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长.C.物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化.D.物体在阳光照射下，影子的长度和方向都是固定不变的.11.四个直立在地面上的字母广告牌在不同情况下，在地面上的投影(阴影部分)效果如图.则在字母L、K、C的投影中，与字母N属于同一种投影的有( )A.L、KB.答案为：C；C.KD.L、K、C12.这是圆桌正上方的灯泡（看作一个点）发出的光线照射桌面后，在地面上形成阴影（圆形）的示意图，已知桌面的直径为1.2米，桌面距离地面1米，若灯泡距离地面3米，则地面上阴影部分的面积为（）A.0.36π平方米B.0.81π平方米C.2π平方米D.3.24π平方米二、填空题13.有下列投影：①阳光下遮阳伞的影子；②探照灯光下小明读书的影子；③阳光下大树的影子；④阳光下农民锄地的影子；⑤路灯下木杆的影子.其中属于平行投影的是________.(填序号)14.如图所示，此时树的影子是在（填太阳光或灯光）下的影子.15.如图，小军、小珠之间的距离为2.7m，他们在同一盏路灯下的影长分别为1.8m，1.5m，已知小军、小珠的身高分别为1.8m，1.5m，则路灯的高为____________m.16.如图所示是两棵小树在同一时刻的影子，可以断定这是________投影，而不是_______投影.17.如图是置于水平地面上的一个球形储油罐,小敏想测量它的半径.在阳光下,他测得球的影子的最远点A到球罐与地面接触点B的距离是10米(如示意图,AB=10米);同一时刻,他又测得竖直立在地面上长为1米的竹竿的影子长为2米,那么,球的半径是米.18.如图，太阳光线与地面成60°的角，照在地面的一只排球上，排球在地面的投影长是，则排球的直径是 cm.三、解答题19.如图，已知AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m.（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长.20.如图，晚上，小亮在广场上乘凉。

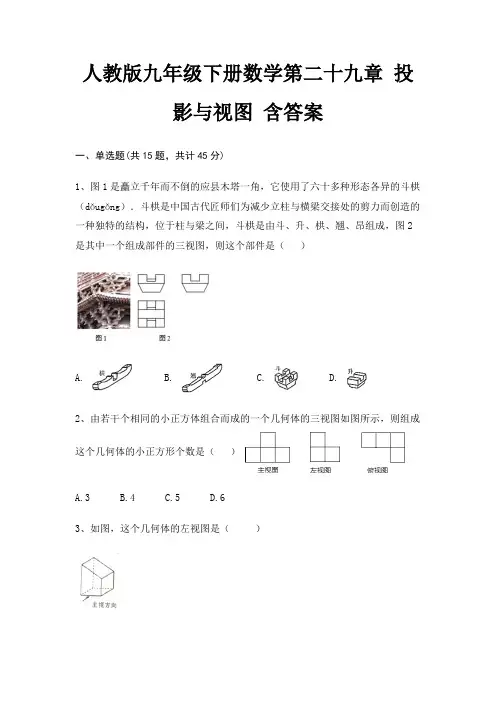

人教版九年级下册数学第二十九章 投影与视图 含答案
人教版九年级下册数学第二十九章投影与视图含答案一、单选题(共15题，共计45分)1、图1是矗立千年而不倒的应县木塔一角，它使用了六十多种形态各异的斗栱（dǒugǒng）．斗栱是中国古代匠师们为减少立柱与横梁交接处的剪力而创造的一种独特的结构，位于柱与梁之间，斗栱是由斗、升、栱、翘、昂组成，图2是其中一个组成部件的三视图，则这个部件是（）A. B. C. D.2、由若干个相同的小正方体组合而成的一个几何体的三视图如图所示，则组成这个几何体的小正方形个数是（）A.3B.4C.5D.63、如图，这个几何体的左视图是（）A. B. C. D.4、如图，正六棱柱的主视图是（）A. B. C. D.5、如图是由5个相同的小正方体构成的几何体，其俯视图是（）A. B. C. D.6、如图是一个几何体的三视图，其中主视图、左视图都是腰为13cm，底为10cm的等腰三角形，则这个几何的侧面积是 ( )A.60πcm 2B.65πcm 2C.70πcm 2D.75πcm 27、当投影线由上到下照射水杯时，如图所示，那么水杯的正投影是（）A. B. C. D.8、一个几何体的三视图如图所示，则这个几何体是（）A.三棱锥B.三棱柱C.圆柱D.长方体9、某几何体的三视图如图所示，则该几何体是（）A.圆柱B.三棱柱C.长方体D.四棱锥10、在一盏路灯的周围有一圈栏杆,则下列叙述中不正确的是( )A.若栏杆的影子落在围栏里,则是在太阳光照射下形成的B.若这盏路灯有影子,则说明是在白天形成的C.若所有栏杆的影子都在围栏外,则是在路灯照射下形成的D.若所有栏杆的影子都在围栏外,则是在太阳光照射下形成的11、下面四幅图中，（）不是无盖的正方体盒子的展开图.A. B. C. D.12、如图是4块小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小方块的个数，其主视图是（）A. B. C. D.13、下列水平放置的四个几何体中，主视图与其它三个不相同的是（）A. B. C. D.14、如图是由5个相同的小正方体组成的立体图形，这个立体图形的左视图是（）A. B. C. D.15、如图，太阳光线与地面成60°的角，照在地面的一只排球上，排球在地面的投影长是14 ，则排球的直径是（）A.7cmB.14cmC.21cmD.21 cm二、填空题(共10题，共计30分)16、小亮的身高为1.8米，他在路灯下的影子长为2米；小亮距路灯杆底部为3米，则路灯灯泡距离地面的高度为________ 米．17、俯视图为圆的几何体是________，________.18、一块直角三角形板ABC，∠ACB＝90°，BC＝12 cm，AC＝8 cm，测得BC边的中心投影B1C1长为24 cm，则A1B1长为________ cm.19、如图，长方体的棱AB长为4，棱BC长为3，棱BF长为2，P为HG的中点，一只蚂蚁从点A出发，沿长方体的表面爬行到点处吃食物，那么它爬行的最短路程是________.20、由一些大小相同的小正方体搭成的几何体的从正面看和从上面看，如图所示，则搭成该几何体的小正方体最多是________ 个．21、若要使如图中的平面展开图折叠成正方体后，相对面上的两个数为相反数，则________.22、一个几何体的三视图如图所示，则该几何体的侧面展开图的面积为________．23、在右边的展开图中，分别填上数字1，2，3，4，5，6，使得折叠成正方体后，相对面上的数字之和相等，则a=________ ，b=________ ，c=________24、圆锥有________个面，它的侧面展开图是________．25、若要使图中的展开图按虚线折叠成正方体后，相对面上两个数之和为10，则x+y=________.三、解答题(共5题，共计25分)26、一个几何体的三视图如图，求这个几何体的侧面积？27、如图是一个正方体的表面展开图，请回答下列问题：（1）与面B、C相对的面分别是？（2）若A=a3+a2b+3，B=a2b﹣3，C=a3﹣1，D=﹣（a2b﹣6），且相对两个面所表示的代数式的和都相等，求E、F分别代表的代数式．28、已知：如图，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻，AB 在阳光下的投影BC=4m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影长时，同时测出DE在阳光下的投影长为6m，请你计算DE的长．29、已知Rt△DEF与等腰△ABC如图放置（点A与F重合，点D，A，B在同一直线上），AD=3，AB=BC=4，∠EDF=30°，∠ABC=120°．（1）求证：ED∥AC；（2）Rt△DEF沿射线AB方向平移，平移距离为a，当点D与点B重合时停止移动：①当E在BC上时，求a；②设△DEF与△ABC重叠部分的面积为S，请直接写出S与平移距离a之间的函数关系式，并写出相应的自变量a的取值范围．30、一个正方体6个面分别写着1、2、3、4、5、6，根据下列摆放的三种情况，那么每个数对面上的数是几？参考答案一、单选题(共15题，共计45分)1、C2、C3、B4、D5、B6、B7、D8、B9、C10、D11、D12、D13、D14、A15、C二、填空题(共10题，共计30分)16、17、18、19、20、21、22、23、24、25、三、解答题(共5题，共计25分)26、28、30、。
人教版九年级数学下册 第29章 投影与视图 单元练习卷 含答案
第29章投影与视图一．选择题（共5小题）1．由一些大小相同的小正方体搭成的几何体的主视图和左视图如图，则搭成该几何体的小正方体的个数最少是（）A．3 B．4 C．5 D．62．如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A．60πB．70πC．90πD．160π3．图①是五棱柱形状的几何体，则它的三视图为（）A．B．C．D．4．某超市货架上摆放着某品牌红烧牛肉方便面，如图是它们的三视图，则货架上的红烧牛肉方便面至少有（）A．8 B．9 C．10 D．115．一些完全相同的小正方体搭成一个几何体，这个几何体从正面和左面看所得的平面图形均如图所示，小正方体的块数可能有（）A．7种B．8种C．9种D．10种二．填空题（共12小题）6．在同车道行驶的机动车，后车应当与前车保持足以采取紧急制动措施的安全距离．如图，在一个路口，一辆长为10m的大巴车遇红灯后停在距交通信号灯20m的停止线处，小张驾驶一辆小轿车跟随大巴车行驶．设小张距大巴车尾xm，若大巴车车顶高于小张的水平视线0.8m，红灯下沿高于小张的水平视线3.2m，若小张能看到整个红灯，则x的最小值为．7．桌上摆着一个由若干个相同正方体组成的几何体，从正面看和从左面看如图所示，这个几何体最多由个这样的正方体组成．8．一个几何体由若干大小相同的小立方块搭成，从上面看到的这个几何体的形状如图所示，其中小正方形中的数字表示在该位置小立方块的个数．若一个小立方块的体积为1，则这个几何体的表面积为．9．如图，一根直立于水平地面上的木杆AB在灯光下形成影子，当木杆绕A按逆时针方向旋转直至到达地面时，影子的长度发生变化．设AB垂直于地面时的影长为AC﹙假定AC ＞AB﹚，影长的最大值为m，最小值为n，那么下列结论中：①m＞AC；②m＝AC；③n＝AB；④影子的长度先增大后减小．正确的结论序号是．﹙直角填写正确的结论的序号﹚．10．有同样大小的三个立方体骰子，每个骰子的展开图如图1所示，如果把每个骰子点数是4的一面放在桌子上，那么其它五个可以看到的面上的数字的和是17，现在把三个骰子放在桌子上（如图2），凡是能看得到的点数之和最大是，最小是．11．已知一个几何体的三视图如图所示，则该几何体的体积为cm3．12．在正视图和俯视图上确定点A，B，C，D的位置．13．按要求画出下列立体图形的视图．14．在阳光下，将一三角形纸片平行于地面，观察其形成的影子，就会发现三角形纸片与其形成的影子．15．物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是现象．16．平行于投影面的平行四边形的面积与它的正投影的面积的大小关系是．17．当太阳斜照或直照时，一个放在水平地面上的长方形状的箱子在地面上留下的影子是．三．解答题（共7小题）18．如图是由一些棱长都为1cm的小正方体组合成的简单几何体．（1）该几何体的主视图如图所示，请在下面方格纸中分别画出它的左视图和俯视图；（2）如果在这个几何体上再添加一些小正方体，并保持俯视图和左视图不变，最多可以再添加块小正方体．19．（1）如图1是由大小相同的小立方块搭成的几何体，请在图2的方格中画出从上面和左面看到的该几何体的形状图．（只需用2B铅笔将虚线化为实线）（2）若要用大小相同的小立方块搭一个几何体，使得它从上面和左面看到的形状图与你在图2方格中所画的形状图相同，则搭这样的一个几何体最大需要个小立方块．20．将8个同样大小的小正方体搭成如图所示的几何体，请按照要求解答下列问题：（1）从正面、左面、上面观察如图所示的几何体，分别画出所看到的几何体的形状图：（2）如果在这个几何体上再摆放一个相同的小正方体，并保持这个几何体从上面看和从左面看到的形状图不变，①添加小正方体的方法共有种；②请画出两种添加小正方体后，从正面看到的几何体的形状图．21．由一些大小相同的小正方体组成的简单几何体从正面和上面看到的形状图象如图所示．（1）请画出这个几何体的一种从左面看到的形状图；（2）如果设组成这个几何体的小正方体的块数为n，请你写出n的所有可能的值．22．如图，是由8个棱长为1cm的小正方体组合成的简单几何体．（1）该几何体的主视图如图所示，请在下面方格纸中分别画出它的左视图和俯视图；（2）这个几何体的表面积为cm2；（3）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的俯视图和主视图不变，那么请在下面的网格中画出添加小正方体后所得几何体所有可能的左视图．23．如图，是由若干个完全相同的小正方体组成的一个几何体．（1）请顺次画出这个几何体的主视图、左视图、俯视图；（网格中所画图形要画出各个正方形的边框并涂上阴影）（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的俯视图和左视图不变，那么最多可以再添加几个小正方体？最多可以拿掉几个？24．如图，是住宅区内的两幢楼，它们的高AB＝CD＝30m，两楼间的距离AC＝30m，现需了解甲楼对乙楼的采光的影响情况．（1）当太阳光与水平线的夹角为30°角时，求甲楼的影子在乙楼上有多高（精确到0.1m，＝1.73）；（2）若要甲楼的影子刚好不落在乙楼的墙上，此时太阳与水平线的夹角为多少度？参考答案一．选择题（共5小题）1．B．2．B．3．A．4．B．5．C．二．填空题（共12小题）6．107．8．8．36．9．①③④．10．51，26．11．根据图中三视图可得出其体积＝上下两个长方体的体积和＝4×1×5+4×5×5＝120cm3．12．略13．第一个图的左视图为：第二个图的俯视图为：第三个图的正视图为：14．三角形纸片平行于地面，故影子是与纸片完全相等的．答案为全等．15．物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是投影现象．16．根据题意：平行四边形与投影面平行，即与光线垂直；故它的投影与其形状相同；故面积相等．17．当太阳斜照或直照时，一个放在水平地面上的长方形状的箱子在地面上留下的影子是矩形，五边形或六边形．三．解答题（共7小题）18．（1）如图所示：；（2）保持俯视图和左视图不变，最多可以再添加6块小正方体，故答案为：6．19．（1）如图所示：（2）搭这样的一个几何体最大需要5+4＝9个小立方块．故答案为：9．20．（1）如图所示；（2）添加小正方体的方法共有3种；故答案为：3．主视图分别是如图所示．21．（1）左视图有以下5种情形：（2）n＝8，9，10，11．22．（1）如图所示：；（2）（6×2+5×2+6×2）×（1×1）＝（12+10+12）×1＝34×1＝34（cm2）答：这个几何体的表面积为 34cm2；（3）添加后可得如图所示的几何体：，左视图分别是：．故答案为：34．23．（1）画图如下：（2）在第二层第二列第二行和第三行各加一个；第三层第二列第三行加一个，第三列第三行加1个，2+1+1＝4（个）；在第二层第三列拿掉1个．故最多可以再添加4个小正方体，最多可以拿掉1个．24．（1）如图，延长OB交DC于E，作EF⊥AB，交AB于F，在Rt△BEF中，∵EF＝AC＝30m，∠FEB＝30°，∴BE＝2BF．设BF＝x，则BE＝2x．根据勾股定理知BE2＝BF2+EF2，∴（2x）2＝x2+302，∴（负值舍去），∴x≈17.3（m）．因此，EC＝30﹣17.3＝12.7（m）．（2）当甲幢楼的影子刚好落在点C处时，△ABC为等腰三角形，因此，当太阳光与水平线夹角为45°时，甲楼的影子刚好不落在乙楼的墙上．。
人教版九年级下册数学 第29章 投影与视图 同步练习题(含答案)
人教版九年级下册数学第29章投影与视图同步练习题29．1 投影1．小明拿一个等边三角形木框在太阳下玩耍，发现等边三角形木框在地面上的投影不可能是()2．小飞晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定地说，广场上的大灯泡一定位于两人．3．一根笔直的小木棒(记为线段AB)，它的正投影为线段CD，则下列各式中一定成立的是() A．AB＝CD B．AB≤CDC．AB>CD D．AB≥CD4．如图，如果在阳光下你的身影的方向是北偏东60°方向，那么太阳相对于你的方向是()A．南偏西60°B．南偏西30°C．北偏东60° D．北偏东30°5．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是()6．如图，小华、小军、小丽同时站在路灯下，其中小军和小丽的影子分别是AB，CD. (1)请你在图中画出路灯灯泡所在的位置(用点P表示)；(2)画出小华此时在路灯下的影子(用线段EF表示)．7．如图，已知线段AB＝2 cm，投影面为P，太阳光线与地面垂直．(1)当AB垂直于投影面P时(如图1)，请画出线段AB的投影；(2)当AB平行于投影面P时(如图2)，请画出它的投影，并求出正投影的长；(3)在(2)的基础上，点A不动，线段AB绕点A在垂直于投影面P的平面内逆时针旋转30°，请在图3中画出线段AB的正投影，并求出其正投影长．29.2 三视图第1课时几何体的三视图1．下列立体图形中，主视图是圆的是()2．如图是由四个小正方体叠成的一个几何体，它的左视图是()3．如图，水平的讲台上放置的圆柱形笔筒和正方体形粉笔盒，其俯视图是()4．如图所示几何体的左视图是()5．将如图所示的两个平面图形绕轴旋转一周，对其所得的立体图形，下列说法正确的是()A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同6．图中物体的一个视图(a)的名称为．7．画出如图所示圆柱的三视图．8．画出如图所示几何体三视图．9.下列四个几何体中，主视图与左视图相同的几何体有()A．1个 B．2个C．3个D．4个10．如图是一个空心圆柱体，其左视图正确的是()11．形状相同、大小相等的两个小木块放置于桌面，其俯视图如图，则其主视图是()12．如图，一个正方体切去一个三棱锥后所得几何体的俯视图是()13．一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体(如图所示，圆锥在圆柱上底面正中间放置)摆在讲桌上，请你在指定的方框内分别画出这个几何体的三视图(从正面、左面、上面看得到的视图)．14．一种机器上有一个进行转动的零件叫燕尾槽(如图)，为了准确做出这个零件，请画出它的三视图．15．中央电视台有一个非常受欢迎的娱乐节目：墙来了！选手需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为下列几何体中的哪一个？选择并说明理由．第2课时由三视图确定几何体1．如图是某几何体的三视图，则这个几何体是()A．棱柱 B．圆柱C．棱锥 D．圆锥2．一个几何体的三视图如图所示，这个几何体是()A．圆柱 B．棱柱C．圆锥 D．球3．如图所示，所给的三视图表示的几何体是()A．圆锥 B．正三棱锥C．正四棱锥 D．正三棱柱4．如图是由几个相同小正方体组成的立体图形的俯视图，图上的数字表示该位置上方小正方体的个数，这个立体图形的左视图是()5．图中的三视图所对应的几何体是()6．已知一个正棱柱的俯视图和左视图如图，则其主视图为()7．某几何体的三视图如图所示，则组成该几何体共用了小方块()A．12块B．9块C．7块D．6块8．如图所示是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则小立方体不可能是()A．6个B．7个 C．8个 D．9个第3课时由三视图确定几何体的表面积或体积1．如图是一个几何体的三视图，根据图中提供的数据(单位： cm)可求得这个几何体的体积为()A．2 cm3B．3 cm3C．6 cm3D．8 cm32．如图是一几何体的三视图，由图中数据计算此几何体的侧面积为．(结果保留π)3．如图是某工件的三视图，求此工件的全面积．4．如图是一个上下底密封纸盒的三视图，请你根据图中数据，计算这个密封纸盒的表面积，结果为 cm2.(结果可保留根号)5．一个几何体的三视图如图所示，它的俯视图为菱形．请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．6．如图是一个几何体的三视图(单位：cm)．(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC的中点D，请你求出这个路线的最短长度．参考答案：第二十九章投影与视图29．1 投影1．B2．中间的上方．3．D4．A5．D6．解：如图所示．7．解：(1)点C为所求的投影．(2)线段CD为所求的投影，CD＝2 cm.(3)线段CD为所求的投影，CD＝2cos30°＝ 3 cm.29.2 三视图第1课时几何体的三视图1．D2．A3．D4．A5．D6．主视图．7．解：如图所示．8．解：如图所示．9. D10．B11．D12．D13．解：如图.14．解：如图.15．解：比较各几何体的三视图，考虑是否有长方形，圆及三角形即可．对于A，三视图分别为长方形、三角形、圆(含直径)，符合题意；对于B，三视图分别为三角形、三角形、圆(含圆心)，不符合题意；对于C，三视图分别为正方形、正方形、正方形，不符合题意；对于D，三视图分别为三角形、三角形、矩形(含对角线)，不符合题意；故选A.第2课时由三视图确定几何体1．D2．A3．D4．B5．B6．D7．D8．D 提示：如图，根据左视图可以推测d＝e＝1，a，b，c中至少有一个为2. 当a，b，c中一个为2时，小立方体的个数为：1＋1＋2＋1＋1＝6；当a，b，c中两个为2时，小立方体的个数为：1＋1＋2＋2＋1＝7；当a，b，c三个都为2时，小立方体的个数为：1＋1＋2＋2＋2＝8.所以小立方体的个数可能为6个、7个或8个．故选D.第3课时由三视图确定几何体的表面积或体积1．B2．10π．3．解：由三视图可知，该工件为底面半径为10 cm、高为30 cm的圆锥体．圆锥的母线长为302＋102＝1010(cm)，圆锥的侧面积为12×20π×1010＝ 10010π(cm 2)，圆锥的底面积为102π＝100π(cm 2)，圆锥的全面积为100π＋10010π＝100(1＋10)π(cm 2)．45．解：该几何体的形状是直四棱柱，由三视图知，棱柱底面菱形的对角线长分别为 4 cm ，3 cm.∴菱形的边长为（32）2＋22＝52(cm )，棱柱的侧面积为52×8×4＝80(cm 2)． 6．解：(1)圆锥．(2)表面积S ＝S 扇形＋S 圆＝πrl ＋πr 2＝12π＋4π＝16π(cm 2)．(3)如图将圆锥侧面展开，线段BD 为所求的最短长度．由条件，得∠BAB ′＝120°，C 为弧BB ′的中点，∴BD ＝33(cm )．。
九年级数学下册第29章投影与视图测试卷(附答案新人教版)
第二十九章投影与视图29．1 投影01基础题知识点1平行投影1．由下列光源产生的投影，是平行投影的是(A)A．太阳B．路灯C．手电筒D．台灯2．平行投影中的光线是(A)A．平行的B．聚成一点的C．不平行的D．向四面发散的3．在下列四幅图形中，能表示两棵小树在同一时刻阳光下影子的图形的可能是(D)4．在同一时刻，两根长度不等的竿子置于阳光之下，但它们的影长相等，那么这两根竿子的相对位置是(C) A．两根都垂直于地面B．两根平行斜插在地上C．两根竿子不平行D．一根倒在地上5．将一个三角形放在太阳光下，它所形成的投影是三角形或线段．知识点2中心投影6．如图，晚上小亮在路灯下散步，他从A处向着路灯灯柱方向径直走到B处，这一过程中他在该路灯灯光下的影子(A)A．逐渐变短B．逐渐变长C．先变短后变长D．先变长后变短7．小飞晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定地说，广场上的大灯泡一定位于两人中间的上方．8．如图，小华、小军、小丽同时站在路灯下，其中小军和小丽的影子分别是AB，CD.(1)请你在图中画出路灯灯泡所在的位置；(用点P表示)(2)画出小华此时在路灯下的影子．(用线段EF表示)解：如图所示．知识点3正投影9．一根笔直的小木棒(记为线段AB)，它的正投影为线段CD，则下列各式中一定成立的是(D) A．AB＝CD B．AB≤CDC．AB>CD D．AB≥CD10．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是(D)11．如图是一个三棱柱，它的正投影是下图中的②．(填序号)02中档题12．皮皮拿着一块正方形纸板在阳光下做投影实验，正方形纸板在投影面上形成的投影不可能是(D) A．正方形B．长方形C．线段D．梯形13．如图，某小区内有一条笔直的小路，路的正中间有一路灯，晚上小华由A处走到B处，她在灯光照射下的影长l与行走的路程s之间的变化关系，用图象刻画出来，大致图象是(C)14．下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序进行排列，正确的是(C)A ．③①④②B ．③②①④C ．③④①②D ．②④①③15．如图，在水平地面上竖立着一面墙AB ，墙外有一盏路灯D.光线DC 恰好通过墙的最高点B ，且与地面形成37°角．墙在灯光下的影子为线段AC ，并测得AC ＝5.5 m .(1)求墙AB 的高度；(结果精确到0.1 m ．参考数据：tan 37°≈0.75，sin 37°≈0.60，cos 37°≈0.80) (2)如果要缩短影子AC 的长度，同时不能改变墙的高度和位置，请你写出两种不同的方法．解：(1)在Rt △ABC 中，AC ＝5.5 m ， ∠C＝37°，tan C ＝AB AC，∴AB＝AC·tan C≈5.5×0.75≈4.1(m )．(2)要缩短影子AC 的长度，增大∠C 的度数即可．因此第一种方法：增加路灯D 的高度；第二种方法：使路灯D 向墙靠近．03 综合题16．如图，阳光通过窗口照到教室内，竖直窗框在地面上留下2.1 m 长的影子，已知窗框的影子DE 到窗下墙脚的距离CE ＝3.9 m ，窗口底边离地面的距离BC ＝1.2 m ，试求窗口(即AB)的高度.解：由于阳光是平行光线，即AE∥BD， ∴∠AEC＝∠BDC.又∵∠BCD 是公共角， ∴△AEC∽△BDC. ∴AC BC ＝EC DC. 又∵AC＝AB ＋BC ，DC ＝EC －ED ，EC ＝3.9 m ，ED ＝2.1 m ，BC ＝1.2 m ，∴AB＋1.21.2＝3.93.9－2.1.解得AB＝1.4.答：窗口的高度为1.4 m.29．2 三视图第1课时几何体的三视图01基础题知识点1三视图的有关概念1．(2018·安徽)一个由圆柱和圆锥组成的几何体如图水平放置，其主视图为(A)2．(2018·菏泽)如图是两个等直径圆柱构成的“T”形管道，其左视图是(B)3．(2018·黄石)如图，该几何体的俯视图是(A)4．下列四个立体图形中，左视图为矩形的是(B)A．①③B．①④ C．②③ D．③④5．(2018·十堰)今年“父亲节”佳佳给父亲送了一个礼盒，该礼盒的主视图是(C)6．(2018·咸宁)用4个完全相同的小正方体搭成如图所示的几何体，该几何体的(A)A．主视图和左视图相同B．主视图和俯视图相同C．左视图和俯视图相同D．三种视图都相同7．如图的立体图形的左视图可能是(A)知识点2三视图的画法8．画出如图所示物体的三视图.解：如图所示.02中档题9．如图所示的几何体，其主视图是(A)A B C D 10．(2018·成都)如图所示的正六棱柱的主视图是(A)11．桌面上放着1个长方体和1个圆柱体，按下图所示的方式摆放在一起，其左视图是(C)12．如图所示的几何体的俯视图是(B)13．(2018·泰州)下列几何体中，主视图与俯视图不相同的是(B)面正中间放置)摆在讲桌上，请你画出这个几何体的三视图．解：如图.03综合题15．某娱乐节目要求选手按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为下列几何体中的哪一个？选择并说明理由．解：比较各几何体的三视图，考虑是否有矩形，圆及三角形即可．对于A，三视图分别为矩形、三角形、圆(含直径)，符合题意；对于B，三视图分别为三角形、三角形、圆(含圆心)，不符合题意；对于C，三视图分别为正方形、正方形、正方形，不符合题意；对于D，三视图分别为三角形、三角形、矩形(含对角线)，不符合题意，故选A.第2课时由三视图确定几何体01基础题知识点由三视图确定几何体1．(2017·新疆)某几何体的三视图如图所示，则该几何体是(D)A．球B．圆柱C．三棱锥D．圆锥2．(2017·宜昌)一个几何体的三视图如图所示，则这个几何体是(A)A．圆柱B．圆锥C．长方体D．球3．如图是某个几何体的三视图，则该几何体的形状是(D)A．长方体B．圆锥C．圆柱D．三棱柱4．若一个几何体的主视图、左视图、俯视图是半径相等的圆，则这个几何体是(C) A．圆柱B．圆锥C．球D．正方体5．(2018·襄阳)一个几何体的三视图如图所示，则这个几何体是(C)6．图中的三视图所对应的几何体是(B)7．如图是一个几何体的三视图，则这个几何体是(B)A．正方体B．长方体C．三棱柱D．三棱锥8．一个几何体的三视图如图所示，那么这个几何体是(D)9．如图是一个几何体的俯视图，则该几何体可能是(B)10．(2018·河北)图中三视图对应的几何体是(C)11．某几何体的主视图和左视图完全一样，均如图所示，则该几何体的俯视图不可能是(C)方体的个数，则该几何体的左视图是(D)A B C D13．(2018·武汉)一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是(C)14．根据如图所示的几何体的三视图描述物体的形状．解：几何体的形状为：03综合题15．某个长方体的主视图是边长为1 cm的正方形．沿这个正方形的对角线向垂直于正方形的方向将长方体切开，截面是一个正方形．那么这个长方体的俯视图是(D)第3课时由三视图确定几何体的表面积或体积01基础题知识点1几何体的展开图1．如下左图是一个长方体包装盒，则它的平面展开图是(A)2．(2018·河南)某正方体的每个面都有一个汉字，如图是它的一种展开图，那么在原正方体中，与“国”字所在面相对的面上的汉字是(D)A．厉B．害C．了D．我3．(2018·无锡)下面每个图形都是由6个边长相同的正方形拼成的图形，其中能折叠成正方体的是(C)4．如图是一个几何体的三视图，则这个几何体的展开图可以是(A)知识点2由三视图确定几何体的表面积或体积5．(2018·孝感)如图是一个几何体的三视图(图中尺寸单位：cm)，根据图中数据计算，这个几何体的表面积为16πcm2.6．如图，这是一个长方体的主视图和俯视图，由图示数据(单位：cm)可以得出该长方体的体积是18cm3.7．如图是某几何体的展开图．(1)这个几何体的名称是圆柱；(2)画出这个几何体的三视图；(3)求这个几何体的体积．(π取3.14)解：(2)三视图为：(3)体积为：πr2h＝3.14×52×20＝1 570.02中档题8．如图是某几何体的三视图，根据图中数据，求得该几何体的体积为(B)A．60πB．70πC．90πD．160πA．90° B．120°C．135° D．150°的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭的几何体拼成一个大长方体(不改变张明所搭几何体的形状)，那么王亮至少还需要19个小正方体，王亮所搭几何体表面积为48．11．(教材P 99例5变式)(2018·白银)已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的侧面积为108．12．(2017·滨州)如图，一个几何体的三视图分别是两个矩形，一个扇形，则这个几何体表面积的大小为12＋15π．13．(教材P 101练习T 2变式)如图是某几何体的三视图，根据图中数据，14．一个几何体的三视图如图所示，它的俯视图为菱形．请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．解：该几何体的形状是直四棱柱，由三视图知，棱柱底面菱形的对角线长分别为4 cm ，3 cm ， ∴菱形的边长为（32）2＋（42）2＝52(cm )， 棱柱的侧面积为52×8×4＝80(cm 2)．03 综合题15．如图是一个几何体的三视图(单位：cm )．(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC的中点D，请你求出这个线路的最短路程．解：(1)圆锥．(2)S表＝S扇形＋S圆＝πrl＋πr2＝12π＋4π＝16π(cm2)．(3)如图，将圆锥侧面展开，线段BD为所求的最短路程．由条件，得∠BAB′＝120°，∵C为BB′的中点，AB＝6 cm，∴BD＝3 3 cm.即蚂蚁爬行路线的最短距离为3 3 cm.小专题(十一) 三视图的几种常见考查方式方式1 由几何体识别视图1．(2018·嘉兴)下列几何体中，俯视图为三角形的是(C )2．如图所示的几何体的俯视图为(D )A B C D 3．如图，该几何体主视图是(B )A B C D4．如图是底面为正方形的长方体，下面有关它的三个视图的说法正确的是(B )A ．俯视图与主视图相同B ．左视图与主视图相同C ．左视图与俯视图相同D ．三个视图都相同5．如图是一个空心圆柱体，它的左视图是(B )A B C D6．如图，由四个正方体组成的几何体的左视图是(B )A B C D7．如图，两个等直径圆柱构成如图所示的T 型管道，则其俯视图正确的是(B )A B C D8．如图所示的几何体的主视图正确的是(D )A B C D方式2 由视图还原几何体9．(2017·武汉)某物体的主视图如图所示，则该物体可能为(A )A B C D10．一个几何体的三视图如图所示，则这个几何体是(B )A ．三棱锥B ．三棱柱C ．圆柱D ．长方体 11．(2017·河南)某几何体的左视图如图所示，则该几何体不可能是(D )A B C D12．如图是一个几何体的三视图，则这个几何体是(B )A B C D方式3由视图确定小正方体的个数13．由若干边长相等的小正方体构成的几何体的主视图、左视图、俯视图如图所示，则构成这个几何体的小正方体有(B)A．5 B．6 C．7 D．814．(2017·威海)一个几何体由n个大小相同的小正方体搭成，其左视图、俯视图如图所示，则n的最小值是(B)A．5 B．7 C．9 D．1015．由一些大小相同的小正方体搭成的几何体的主视图和俯视图如图所示，则搭成该几何体的小正方体最多是7个．方式4由视图确定几何体的表面积或体积16．(2017·湖州)如图是按1∶10的比例画出的一个几何体的三视图，则该几何体的侧面积是(D)A．200 cm2B．600 cm2C．100πcm2D．200πcm217．(2017·荆州)如图是某几何体的三视图，根据图中的数据，求得该几何体的体积为(D)A．800π＋1 200B．160π＋1 700C．3 200π＋1 200D．800π＋3 00018．(2018·威海)下图是某圆锥的主视图和左视图，该圆锥的侧面积是(C)A．25πB．24πC．20πD．15π章末复习(四) 投影与视图01分点突破知识点1投影1．如图所示，夜晚路灯下同样高的旗杆，离路灯越近，它的影子(B)A．越长B．越短C．一样长D．无法确定2．如图所示，分别是两棵树及其影子的情形．(1)哪个图反映了阳光下的情形？哪个图反映了路灯下的情形？你是用什么方法判断的？试画图说明；(2)在两幅图中画出人的影子．AB解：(1)A图是路灯下的情形；B图是阳光下的情形．如图所示作出光线，光线互相平行，说明是阳光下的投影；光线交于一点，说明是路灯下的投影．(2)人的影子如图所示．知识点2三视图3．如图是由六个相同的小正方体搭成的几何体，这个几何体的主视图是(B)4．(2017·泰安)下面四个几何体：其中，俯视图是四边形的几何体个数是(B)A．1 B．2 C．3 D．45．如图所示，该几何体的左视图是(D)A B C D 6．(2017·广安)如图所示的几何体，上下部分均为圆柱体，其左视图是(C)A B C D7．一个几何体的三视图如图所示，则该几何体的表面积为(D)A．4πB．3πC．2π＋4D．3π＋402中考题型演练8．(2018·广州)如图所示的几何体是由4个相同的小正方体搭成的，它的主视图是(B)9．(2018·聊城)如图所示的几何体，它的左视图是(D)10．(2018·泰安)如图是下列哪个几何体的主视图与俯视图(C)11．(2018·临沂)如图是一个几何体的三视图(图中尺寸单位：cm)．根据图中所示数据求得这个几何体的侧面积是(C)A．12 cm2B．(12＋π)cm2C．6πcm2D．8πcm2A．认B．真C．复D．习13．如图，由一些完全相同的小正方体搭成的几何体的俯视图和左视图，组成这个几何体的小正方体的个数是(C)A．5或6或7 B．6或7C．6或7 或8 D．7或8或914．如图是某几何体的三视图，根据图中所标的数据求得该几何体的体积为(B)A．236πB．136πC．132πD．120π15．一根电线杆的接线柱部分AB 在阳光下的投影CD 的长为1.2米，太阳光线与地面的夹角∠ACD＝60°，则AB 的长为(C )A ．1.2米B ．0.6米C .653米 D .253米16．晚饭后，小聪和小军在社区广场散步．小聪问小军：“你有多高？”小军一时语塞．小聪思考片刻，提议用广场照明灯下的影长及地砖长来测量小军的身高．于是，两人在灯下沿直线NQ 移动，如图，当小聪正好站在广场的A 点(距N 点5块地砖长)时，其影长AD 恰好为1块地砖长；当小军正好站在广场的B 点(距N 点9块地砖长)时，其影长BF 恰好为2块地砖长．已知广场地面由边长为0.8米的正方形地砖铺成，小聪的身高AC 为1.6米，MN⊥NQ，AC⊥NQ，BE⊥NQ.请你根据以上信息，求出小军身高BE 的长．(结果精确到0.01米)解：由题意，得∠CAD ＝∠MND＝90°，∠CDA＝∠MDN.∴△CAD∽△MND. ∴CA MN ＝AD ND. ∴1.6MN ＝1×0.8（5＋1）×0.8. ∴MN＝9.6.又∵∠EBF＝∠MNF＝90°，∠EFB＝∠MFN， ∴△EBF∽△MNF. ∴EB MN ＝BF NF. ∴EB 9.6＝2×0.8（2＋9）×0.8. ∴EB≈1.75.∴小军的身高约为1.75米．。
人教版九年级数学下册第29章《投影与视图》测试带答案解析
7．下列几何体中，主视图为等腰三角形的是（）
A． B． C． D．
8．如图，一个空间几何体的主视图和左视图都是边长为2的正方形，俯视图是圆，关于这个几何体的说法错误的是（）
A．该几何体是圆柱B．几何体底面积是
C．主视图面积是4D．几何体侧面积是
9．如图，在直角坐标系中，点P(2，2)是一个光源．木杆AB两端的坐标分别为(0，1)，(3，1)．则木杆AB在x轴上的投影长为（）
参考答案：
1．C
【分析】根据常见几何体的主视图特征判断即可；
【详解】解：A．主视图为圆，不符合题意；
B．主视图为等腰梯形，不符合题意；
C．主视图为长方形，符合题意；
D．主视图为三角形，不符合题意；
故选：C．
【点睛】本题考查了主视图：在正面内得到的由前向后观察物体的视图，叫做主视图；掌握常见几何体的三视图特征是解题关键．
【详解】如图所示：
．
【点睛】本题考查简单组合体的三视图，掌握三视图的画法是画出三视图的关键．
18．图见解析．
【分析】根据几何体的三视图，可得从正面看有3列，每列小方形数目为2，1，3；从左面看有2列，每列小方形数目为2，3；从上面看有3列，每列小方形数目为1，1，2；分别画出即可求解．
【详解】解：如图所示．
16．如图，这是一个底面为等边三角形的正三棱柱和它的主视图、俯视图，则它的左视图的面积是___________．
三、解答题（共9个小题，17、18每小题8分，19-25每小题10分，共86分）
17．一个几何体由一些大小相同的小正方块儿搭建，如图是从上面看到的这个几何体的形状图，小正方形中的数字表示在该位置的小正方块儿的个数，请在相应网格中画出从正面和左面看到的几何体的形状图．
人教版九年级数学下第二十九章《投影与视图》单元练习题(含答案)
第二十九章《投影与视图》单元练习题一、选择题1.如图，是一组几何体，它的俯视图是()A．B．C．D．2.如图是某几何体的三视图，则与该三视图相对应的几何体是()A．B．C．D．3.如下图的四棱台，它的俯视图是下边所示的图形的()A．B．C．D．4.由以下光源产生的投影，是平行投影的是()A．太阳B．路灯C．手电筒D．台灯5.某几何体的主视图和左视图完整同样均如下图，则该几何体的俯视图不行能是()A．B．C．D．6.如图是一个圆柱体和一个长方体构成的几何体，圆柱的下底面紧贴在长方体的上底面上，那么这个几何体的俯视图为()A．B．C．D ．如下图，平川上一棵树高为 6 米，两次察看地面上的影子，第一次是当阳光与地面成 时， 7.60°第二次是阳光与地面成 30°时，第二次察看到的影子比第一次长 ( )A ．6－3B ． 4C ． 6D ． 3－28.以下图形中，表示两棵小树在同一时辰阳光下的影子的图形可能是 ( )A ．B ．C ．D ．分卷 II二、填空题9.若某几何体的三视图如下图，则该几何体是 _________．10.如图，在斜坡的顶部有一铁塔 AB ， B 是 CD 的中点， CD 是水平的，在阳光的照耀下，塔影 DE留在坡面上．已知铁塔底座宽＝ 12 m ，塔影长 ＝ ，小明和小华的身高都是 1.6 m ，同一CD DE 24 m时辰，小明站在点E 处，影子在坡面上，小华站在平川上，影子也在平川上，两人的影长分别为 2m 和 1 m ，那么塔高 AB 为 ________ m.11.一位工人师傅要制造某一工件，想知道工件的高，他须看到在视图的________或 ________．12.在以下对于盲区的说法中，正确的有________． (填序号 ①② 等 )① 我们把视线看不到的地方称为盲区；② 我们上山与下山时视线盲区是同样的；③ 我们坐车向前行驶，有时会发现高大的建筑物会被比它矮的建筑物挡住；④ 人们说 “站得高，看得远”，说明在高处视线盲区要小些，视线范围要大些．13.如图，是小明在一天中四个时辰看到的一棵树的影子的俯视图，请你将它们准时间的先后次序进行摆列 ________．14.从上面看圆柱和从上面看圆锥，其形状是同样的，都是圆，但是它们的俯视图是有区其他，其差别是________________ ．15. 主视图与俯视图的________ 一致；主视图与左视图的________ 一致；俯视图与左视图的________一致．16.一块直角三角形板ABC ， ∠ACB ＝ 90°， BC ＝ 12 cm ， AC ＝8 cm ，测得BC 边的中心投影B 1C 1 长为 24 cm ，则 A 1B 1 长为 ________ cm.三、解答题17.看教室黑板上的同一幅画，是离黑板近，视角大；仍是离黑板远，视角大呢？是离黑板近看得清仍是远看得清呢？由此你能够得出一个什么样的结论？18.当你去看电影的时候，你想坐得离屏幕近一些，但是又不想为了看屏幕边沿的镜头不断地转动眼睛．如下图，点A 、B 分别为屏幕边沿两点，若你在 P 点，则视角为假如你感觉电影院∠ APB .内 P 点是观看的最正确地点，但是已经有人坐在那了，那么你会找到一个地点，使得在 Q 、 P 两点Q有同样的视角吗？请在图中画出来 (保存绘图印迹，不写画法)．19.如下图，太阳光与地面成60°角，一颗倾斜的大树在地面上所成的角为30 °，这时测得大树在地面上的影长约为10 m ，试求此大树的长约是多少？(得数保存整数 )20.如图，两棵树的高度分别为AB ＝ 6 m ，CD ＝ 8 m ，两树的根部间的距离AC ＝ 4 m ，小强沿着正对这两棵树的方向从左向右行进，假如小强的眼睛与地面的距离为1.6 m ，当小强与树AB的距离小于多少时，就不可以看到树CD 的树顶D?21.如下图，一段街道的两边沿所在直线分别为AB ， PQ ，而且 AB ∥ PQ ，建筑物的一端 DE 所在的直线 MN ⊥AB 于点M ，交PQ 于点N ，小亮从成功街的A处，沿着AB 方向行进，小明向来站 在点P 的地点等候小亮．(1) 请你画出小亮恰巧能看见小明的视线，以及此时小亮所在的地点(用点 C 标出 )．(2) 已知： MN ＝ 30 m ， MD ＝ 12 m ， PN ＝ 36 m ．求 (1)中的点 C 到成功街口的距离．第二十九章《投影与视图》单元练习题答案分析1.【答案】 B【分析】如图摆放的地点，从上面看三棱柱可获得左右相邻的两个长方形；六棱柱为一个六边形，应选 B.2.【答案】 C【分析】由主视图和左视图发现应当有一个正四棱锥和正方体的组合体，依据俯视图发现正方体位于正四棱柱的右前面，应选 C.3.【答案】 B【分析】四棱台的俯视图是两个大小相套的正方形，所有为实线．应选 B.4.【答案】 A【分析】用平行光芒照耀物体所产生的投影为平行投影，而用路灯、手电筒、台灯等照耀物体所产生的投影为中心投影．应选 A.5.【答案】 C【分析】几何体的主视图和左视图完整同样均如下图则上面的几何体从正面看和左面看的长度相等，只有等边三角形不行能，应选 C.6.【答案】 C【分析】从上面看矩形内部是个圆，应选 C.7.【答案】 B【分析】利用所给角的正切值分别求出两次影子的长，而后作差即可．第一次察看到的影子长为6×tan 30 ＝(米；°2 )第二次察看到的影子长为6×tan 60 ＝(米．°6 )两次察看到的影子长的差＝6－2＝4(米)．应选 B.8.【答案】 A【分析】平行投影特色：在同一时辰，不一样物体的影子同向，且不一样物体的物高和影长成比率．A．影子平行，且较高的树的影子长度大于较低的树的影子，故本选项正确；B．影子的方向不同样，故本选项错误；C．影子的方向不同样，故本选项错误；D．同样树高与影子是成正比的，较高的树的影子长度小于较低的树的影子，故本选项错误．应选 A.9.【答案】长方体【分析】从正面看，是一个矩形；从左面看，是一个矩形；从上面看，是矩形，这样的几何体是长方体．10.【答案】 28.8【分析】过点 D 作 DF∥ AE，如图，依据题意得＝，即＝，解得BF＝9.6；＝，即＝，解得AF＝19.2，所以 AB＝ AF＋ FD＝19.2＋9.6＝28.8(m)．故答案为28.8.11.【答案】正视图左视图【分析】从正面看某一工件，看到的是工件的长和高，从左面看到的是工件的宽和高，从上面看到的是工件的长和宽，由此问题得解．要想知道工件的高，需从正面或左面看到高，所以需知道正视图或左视图．12.【答案】①③④【分析】盲区是指看不见的地区，仰望时越向前视线越小盲区越大，俯视时越向前视线越大，盲区越小．② 中上山和下山时盲区是不一样的，要记着仰望时越向前视线越小盲区越大，俯视时越向前视线越大，盲区越小．而①③④ 都是正确的，所以选①③④.13.【答案】④②①③【分析】西为④ ，西北为② ，东北为① ，东为③ ，故其准时间的先后次序为④②①③.14.【答案】圆锥的俯视图圆心处有一实心点【分析】15.【答案】长高 宽【分析】依据三视图的特色，主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图的宽相等进行填空即可．故答案为长、高、宽．16.【答案】 8【分析】 ∵∠ ACB ＝90°， BC ＝ 12 cm ， AC ＝ 8 cm ，∴AB ＝ 4，∵△ ABC ∽△ A 1B 1C 1，1 1＝ 1 1＝ ，即 1 1＝ 8cm. ∴A B ∶AB B C ∶BC 2∶1 A B 17.【答案】解 依据视角的定义可得：离黑板近视角大，离黑板近看得清．结论：视角大，看得清．【分析】人眼到视平面的距离视固定的(视距 )，视平面左右两个边沿到人眼的连线获得的角度就是视角．18.【答案】解作 ，AP 的中垂线，交点为 ，以 O 为圆心， OP 长为半径做三角形 ABP 的外AB O接圆，在圆上 P 点同侧找一点 Q ，连结 AQ ， BQ ，则点 Q 即可所求点．【分析】作 AB ， AP 的中垂线，找到交点 O ，而后以 O 为圆心， OP 长为半径做三角形ABP 的外接圆，圆上每一点与A ，B 的连线所成的角都与 ∠ APB 相等，找到一个和 P 点同侧的 Q 点连结 AQ ，BQ 即可．19.【答案】解 过 B 作 BM ⊥ AC 于 M ，∵∠ A ＝ 30°，∴BM ＝ BC ＝ 5， AM ＝ 5 ，又∵∠ CBE ＝ 60°，∴∠ ACB ＝30°，∴AB ＝ CB ，∴CM ＝ AM ＝ 5 ，∴AC ＝ 10≈17.答：此大树的长约是 17 m.【分析】先过B 作 BM ⊥AC 于 M ，结构含角的直角三角形，求得AM 的长，再依据 △ ABC 为30°等腰三角形，利用三线合一求得 AC 的长．20.【答案】解设 FG ＝ x 米．那么 FH ＝ x ＋ GH ＝ x ＋AC ＝ x ＋ 4(米 )，＝ 6 m ， ＝，小强的眼睛与地面的距离为 1.6 m ， ∵AB CD 8 m∴BG ＝ 4.4 m ， DH ＝ 6.4 m ，∵BA ⊥ PC ， CD ⊥PC ，∴AB ∥ CD ，∴FG ∶FH ＝ BG ∶ DH ，即 FG ·DH ＝ FH ·BG ，∴ x ×6.4＝ (x ＋ 4) ×4.4，解得 x ＝ 8.8(米 )，所以小于 8.8 米时就看不到树 CD 的树顶 D .【分析】依据盲区的定义联合图片，我们可看出在 FG 之间时，是看不到树 CD 的树顶 D 的．所以求出 FG 就是此题的重点．已知了AC 的长， 、 DH 的长，那么可依据平行线分线段成比率来得出对于、 、、BG FG FH BG DH的比率关系式，用 FG 表示出 FG 后即可求出 FG 的长．21.【答案】解 (1) 如下图， CP 为视线，点 C 为所求地点．(2) ∵AB ∥PQ ，MN ⊥AB 于 M ，∴∠ CMD ＝ ∠ PND ＝ 90°.又∵∠ CDM ＝ ∠ PDN ，∴△ CDM ∽△ PDN ，∴ ＝ .∵MN ＝30 m， MD＝12 m，∴ND ＝18 m.∴＝，∴CM＝24(m)．∴点 C 到成功街口的距离CM 为24 m.【分析】此题以生活场景为载体，考察学生运用知识解决实质问题能力，此题可依据生活知识得第(1) 问，第 (2) 问由相像三角形性质求出．。
人教新版九年级(下)第29章投影与视图测试(含答案)
新人教版九年级数学下册《第29章投影与视图》一、选择题1．一个人离开灯光的过程中人的影长（）A．变长B．变短C．不变D．不确定2．小强的身高和小明的身高一样，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．无法判断谁的影子长3．在阳光的照射下，一个矩形框的影子的形状不可能是（）A．线段B．平行四边形C．等腰梯形D．矩形4．如图是北半球一根电线杆在同一天不同时刻的影长图，请按其一天中发生的先后顺序进行排列，正确的是（）A．（1）（2）（3）（4）B．（4）（3）（1）（2）C．（4）（3）（2）（1）D．（2）（3）（4）（1）5．下列为某两个物体的投影，其中是在太阳光下形成投影的是（）A．B．C．D．6．下列命题是假命题的是（）A．中心投影下，物高与影长成正比B．平移不改变图形的形状和大小C．三角形的中位线平行于第三边D．圆的切线垂直于过切点的半径7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②8．下列四个几何体中，左视图为圆的是（）A． B．C． D．9．如图是由几个小立方块所搭成的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，则这个几何体的左视图为（）A．B．C．D．10．在小孔成像问题中，如图可知CD的长是物长AB长的（）A．3倍 B．C．D．二、填空题11．当你走向路灯时，你的影子在你的，并且影子越来越．12．太阳光线下形成的投影是投影．（平行或中心）13．请你写出一个主视图与左视图相同的立体图形是．14．房地产开发商在介绍楼房室内结构时，宣传单上标示的结构图是房间的视图．15．如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图和左视图的面积之和是．16．如图是由大小相同的小正方体组成的简单几何体的左视图和俯视图，那么组成这个几何体的小正方体的个数最少为个．三、解答题17．一棵树（AB）和一根木杆（CD）在同一时刻的投影如图所示，木杆CD高3米，影子DE长2米；若树的影子BE长6米，则树AB长多少米？18．在一仓库里堆放着若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来，如图所示，则这堆正方体货箱共有多少箱？19．画出如图的三视图．20．长方体的主视图与俯视图如图所示，求这个长方体的体积．21．如图是由几块小立方块搭成的几何体的主视图与左视图，这个几何体最多可能有几个小立方块？22．已知，如图，AB、DE是直立在地面上的两根立柱，AB=12m，某一时刻AB 在阳光下的投影BC=4m．（1）请你在图中画出此时DE在阳光下的投影．（2）在测量AB的投影时，同时测量出DE在阳光下的投影长6m，请你计算DE 的长．23．完成下列各题：（1）三根垂直地面的木杆甲、乙、丙，在路灯下乙．丙的影子如图1所示．试确定路灯灯泡的位置，再作出甲的影子．（不写作法，保留作图痕迹）（2）如图2，在平行四边形ABCD中，点E，F分别在AB，CD上，AE=CF．求证：DE=BF．24．如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据计算这个几何体的表面积．新人教版九年级数学下册《第29章投影与视图》一、选择题1．A；2．D；3．C；4．B；5．D；6．A；7．B；8．D；9．A；10．C；二、填空题11．后面；短；12．平行；13．圆球（答案不唯一）；14．俯；15．5；16．5；三、解答题17．一棵树（AB）和一根木杆（CD）在同一时刻的投影如图所示，木杆CD高3米，影子DE长2米；若树的影子BE长6米，则树AB长多少米？解：∵AB与CD平行，∴AB：BE=CD：DE，∴AB：6=3：2，∴AB=9，∴树AB长9米．18．在一仓库里堆放着若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来，如图所示，则这堆正方体货箱共有多少箱？解：由俯视图可知，这堆货箱共有从前到后3行，从左到右3列；由左视图：第一行均为1层，第二行最高2层，第三行最高3层；由主视图：第一列、第三列均为1层，第二列（中间列）最高为3层．故第二行、第二列为2层，第三行第二列为3层，其余皆为1层．各行、各列小正方体的个数如俯视图中所表示．这堆货箱共有3+1+1+2+1+1=9（箱）．19．画出如图的三视图．解：如图所示：20．长方体的主视图与俯视图如图所示，求这个长方体的体积．解：由主视图可知，这个长方体的长和高分别为4和3，由俯视图可知，这个长方体的长和宽分别为4和3，因此这个长方体的长、宽、高分别为4、3、3，则这个长方体的体积为4×3×3=36．21．如图是由几块小立方块搭成的几何体的主视图与左视图，这个几何体最多可能有几个小立方块？解：∵由主视图可得组合几何体的底层有3列，由左视图可得该几何体有2行，∴最底层最多有3×2=6个正方体，主视图和左视图可得第2层最多有1+1=2个正方体，最上一层最多有1个正方体，∴组成该几何体的正方体最多有6+2+1=9个．22．已知，如图，AB、DE是直立在地面上的两根立柱，AB=12m，某一时刻AB 在阳光下的投影BC=4m．（1）请你在图中画出此时DE在阳光下的投影．（2）在测量AB的投影时，同时测量出DE在阳光下的投影长6m，请你计算DE 的长．解：（1）如图所示：EM即为所求；（2）∵AB=12m，某一时刻AB在阳光下的投影BC=4m，DE在阳光下的投影长6m，∴设DE的长为xm，则=，解得：x=18，答：DE的长18米．23．完成下列各题：（1）三根垂直地面的木杆甲、乙、丙，在路灯下乙．丙的影子如图1所示．试确定路灯灯泡的位置，再作出甲的影子．（不写作法，保留作图痕迹）（2）如图2，在平行四边形ABCD中，点E，F分别在AB，CD上，AE=CF．求证：DE=BF．解：（1）如图所示：AB即为甲的影子；（2）证明：∵在平行四边形ABCD中，∴CD=AB，CD∥AB，∵AE=CF，∴DF=BE，又∵CD∥AB，∴四边形DEBF是平行四边形，∴DE=BF．24．如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据计算这个几何体的表面积．解：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为3cm，底面半径为1cm，故表面积=πrl+πr2=π×1×3+π×12=4πcm2．。
(含答案)九年级数学人教版下册课时练第29章《29.1 投影》
答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！课时练第29章投影和视图29.1投影一、单选题1．小明在操场上练习双杠时，发现两横杠在地上的影子（）．A．相交B．平行C．垂直D．无法确定2．如图所示,表示两棵小树在同一时刻阳光下的影子的图形可能是()A．B．C．D．3．晚上，人在马路上走过一盏路灯的过程中，其影子长度的变化情况是（）A．先变短后变长B．先变长后变短C．逐渐变短D．逐渐变长4．如图，正方形纸板的一条对角线重直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板，在灯光照射下，正方形纸板在地面上形成的影子的形状可以是（）A．B．C．D．5．如图所示的圆台的上下底面与平行光线平行，圆台的正投影是（）A．矩形B．两条线段C．等腰梯形D．圆环6．木棒长为1.2m，则它的正投影的长一定（）A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m7．图（1）表示一个正五棱柱形状的高大建筑物，图（2）是它的俯视图．小健站在地面观察该建筑物，当他在图（2）中的阴影部分所表示的区域活动时，能同时看到建筑物的三个侧面，图中∠MPN的度数为（）A．30°B．36°C．45°D．72°8．当你乘车沿一条平坦的大道向前行驶时，你会发现，前方那些高一些的建筑物好像“沉”到了位于它们前面那些矮一些的建筑物后面去了，这是因为（）A．汽车开的很快B．盲区减小C．盲区增大D．无法确定二、填空题9．身高1.5米的小强站在旗杆旁，测得小强和旗杆在地面上的影长分别为2米和16米，则旗杆的高度为___米．10．圆柱的轴截面平行于投影面，它的正投影是长为4、宽为3的矩形，则这个圆柱的表面积是__________.（结果保留p）11．一幢4层楼房只有一个窗户亮着一盏灯，一棵小树和一根电线杆在窗口灯光下的影子如图所示，则亮着灯的窗口是_________号窗口．12．如图，晚上小红由路灯A走向路灯B，当她走到点P时，发现她的影子顶部正好接触到路灯B的底部，此时她距离路灯A20m，距离路灯B5m.如果小红的身高为1.2m，那么路灯A的高度是___________m.13．底面与投影面垂直的圆锥体的正投影是______________.14．如图，直角坐标平面内，小明站在点A（﹣10，0）处观察y轴，眼睛距地面1.5米，他的前方5米处有一堵墙DC，若墙高DC＝2米，则小明在y轴上的盲区（即OE的长度）为_____米．三、解答题15．把下列物体与它们的投影用线连接起来．16．小华在不同时间于天安门前拍了几幅照片，下面哪幅照片是在下午拍摄的？17．如图（1），中间是一盏路灯，周围有一圈栏杆，图（2）（3）表示的是这些栏杆的影子，但没有画完．请你把图（2）（3）补充完整．18．平地上立有三根等高等距的木杆，其俯视图如图所示，图中画出了甲木杆在路灯灯光下的影子，你能画出乙木杆在同一路灯灯光下的影子吗？19．已知一纸板的形状为正方形ABCD，如图所示．其边长为10厘米，AD，BC 与投影面b平行，AB，CD与投影面不平行，正方形ABCD在投影面b上的正投影为1111D C B A ．若145ABB Ð=°，求投影面1111D C B A 的面积．20．我国《道路交通安全法》第四十七条规定“机动车行经人行横道时，应当减速行驶；遇行人通过人行横道，应当停车让行”．如图：一辆汽车在一个十字路口遇到行人时刹车停下，汽车里的驾驶员看地面的斑马线前后两端的视角分别是∠DCA ＝30°和∠DCB ＝60°，如果斑马线的宽度是AB ＝3米，驾驶员与车头的距离是0.8米，这时汽车车头与斑马线的距离x 是多少？21．如图所示，一段街道的两边沿所在直线分别为AB ，PQ ，并且AB ∥PQ ，建筑物的一端DE 所在的直线MN ⊥AB 于点M ，交PQ 于点N ，小亮从胜利街的A 处，沿着AB 方向前进，小明一直站在点P 的位置等待小亮．(1)请你画出小亮恰好能看见小明的视线，以及此时小亮所在的位置(用点C 标出)．(2)已知：MN ＝30m ，MD ＝12m ，PN ＝36m ．求(1)中的点C 到胜利街口的距离．参考答案1．B2．B3．A4．D5．C6．D7．B8．C9．1210．20p或16.5p11．312．613．等腰三角形14．2.515．解：如图：16．右边一幅照片是下午拍摄的．因为天安门坐北朝南，由人影在人身后偏右，推知太阳在西南方向，此时是下午时间．17．图（2）可能是在太阳光下形成的影子（如图1），也可能是在这盏路灯下形成的影子（如图2）；图（3）是在太阳光下形成的影子（如图3）．18．解：乙木杆在同一路灯灯光下的影子，如图所示．19．由正投影的性质可得：投影面1111D C B A 是矩形，且1110A D AD ==（厘米）如图，过点A 作1AH BB ^，交1BB 于点H∵145ABB Ð=°∴ABH D 是等腰直角三角形∴cos 45102AH AB =×°=´∴11A B AH ==（厘米）∴矩形1111D C B A 的面积为111110A B A D ×==．20．如图所示：延长AB ，∵CD ∥AB ，∴∠CAB=30°，∠CBF=60°，∴∠BCA=60°﹣30°=30°，即∠BAC=∠BCA ，∴BC=AB=3m ，在Rt △BCF 中，BC=3m ，∠CBF=60°，∴BF=12BC=1.5m ，故x=BF ﹣EF=1.5﹣0.8=0.7（m ），答：这时汽车车头与斑马线的距离x 是0.7m ．21．解(1)如图所示，CP 为视线，点C 为所求位置．(2)∵AB ∥PQ ，MN ⊥AB 于M ，∴∠CMD ＝∠PND ＝90°.又∵∠CDM ＝∠PDN ，∴△CDM ∽△PDN ，∴CM PN ＝MD ND.∵MN ＝30m ，MD ＝12m ，∴ND ＝18m.∴36CM ＝1218，∴CM ＝24(m)．∴点C 到胜利街口的距离CM 为24m.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人教版数学九年级下册第29章投影与视图 29.1 投影复习练习
1. 圆形的物体在太阳光的投影下是( )
A．圆形 B．椭圆形 C．线段 D．以上都有可能
2．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下( ) A．小明的影子比小强的影子长 B．小明的影子比小强的影子短
C．小明的影子和小强的影子一样长 D．无法判断谁的影子长
3. 如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是( )
4. 在同一时刻，两根长度不等的竿子置于阳光之下，但它们的影长相等，那么这两根竿子的相对位置是( )
A．两根都垂直于地面 B．两根平行斜插在地上
C．两根竿子不平行 D．一根倒在地上
5. 小乐用一块长方形硬纸板在阳光下做投影实验，通过观察，发现这块长方形硬纸板在平整的地面上不可能出现的投影是( )
A．三角形 B．线段 C．矩形 D．正方形
6. 把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是( )
7．当投影线从物体左方射到右方时，如图的几何体的正投影是( )
8. 用________照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影．________光线叫做投影线，________所在的平面叫做投影面．
9．由__________形成的投影是平行投影，由________(点光源)发出的光线形成的投影叫做中心投影．
10. 投影线________投影面产生的投影叫正投影．
11. 物体与________的位置关系不同，其正投影也可能不同．
12. 在一天中，从早晨到傍晚物体的影子由正西向________、________、_______和正东方向移动
13. 如图是小明在学校时上午、下午看到的学校操场上的旗杆的影子的俯视图，将它们按时间顺序进行排列为________．
14. 几何体在平面P的正投影，取决于__________（填序号）
①几何体形状；②投影面与几何体的位置关系；③投影面P的大小．
15. 如图，晚上小亮在路灯下散步，他从A处向着路灯柱方向径直走到B处，这一过程中他在该路灯灯光下的影子逐渐变_____
16. 下列投影中，是正投影的有________．(填序号)
17. 小明希望测量出电线杆AB的高度，于是在阳光明媚的一天，他在电线杆旁的点D处立一标杆CD，使标杆的影子DE与电线杆的影子BE部分重叠(即点E，D，B在同一直线上)，量得ED＝2米，DB＝4米，CD＝1.5米，则电线杆AB＝__________米．
18. 面两幅图表示两根标杆在同一时刻的投影，请在图中画出形成投影的光线．它们是平行投影还是中心投影？说明理由．
19. 地面上直立一根标杆AB，如图，杆长为2m.
(1)当阳光垂直照射地面时，标杆在地面上的投影是什么图形？
(2)当阳光与地面的倾斜角为60°时，标杆在地面上的投影是什么图形？并画出投影示意图．
20. 画出下图中各木杆在灯光下的影子．
21. 画出下面物体(正三棱柱)的正投影：
(1)投影线由物体前方射到后方；
(2)投影线由物体左方射到右方；
(3)投影线由物体上方射到下方．
参考答案：
1---7 DDDCA AB
8. 光线照射投影
9. 平行光线同一点
10. 垂直于
11. 投影面
12. 西北正北东北
13. C，D，B，A
14. ①②
15. 短
16. ③④⑤
17. 4.5
18. 分别连接标杆的顶端与投影上的对应点，很明显，图(1)的投影线互相平行，是平行投影．图(2)的投影线相交于一点，是中心投影．
19. (1)点
(2)当阳光与地面的倾斜角为60°时，标杆在地面上的投影是一条线段，图略20. 如图
21. 如图。
