LED光色电性能测量实验(完整版)
LED特性及光度测量实验
![LED特性及光度测量实验](https://img.taocdn.com/s3/m/dd56db48eff9aef8941e06aa.png)
LED特性及光度测量实验摘要:简述了LED的发光原理与特性,并对绿光、蓝光、白光LED的V-I特性,P-I特性,发光效率 ,以及光强的角度分布等光度学特性进行测量,探究LED的发光特性。
关键词:LED,光度测量一、实验原理概述1.LED结构与发光原理LED是英文light emitting diode(发光二极管)的缩写,它属于固态光源,其基本结构是一块电致发光的半导体材料,置于一个有引线的架子上,然后四周用环氧树脂密封,起到保护内部芯线的作用(如图1)。
发光二极管的核心部分是由p型半导体和n型半导体组成的晶片,在p型半导体和n型半导体之间有一个过渡层,称为p-n结。
跨过此p-n结,电子从n型材料扩散到p区,而空穴则从p 型材料扩散到n 区,如右面的图2(a)所示。
作为这一相互扩散的结果,在p-n结处形成了一个高度的eΔV的势垒,阻止电子和空穴的进一步扩散,达到平衡状态(见图2(b))。
当外加足够高的直流电压V,且p 型材料接正极,n型材料接负极时,电子和空穴将克服在p-n结处的势垒,分别流向p区和n区。
在p-n结处,电子与空穴相遇,复合,电子由高能级跃迁到低能级,电子将多余的能量将以发射光子的形式释放出来,产生电致发光现象。
这就是发光二极管的发光原理。
选择可以改变半导体的能带隙,从而就可以发出从紫外到红外不同波长的光线,且发光的强弱与注入电流有关。
图22.发光二极管的主要特性a)光谱分布、峰值波长和光谱辐射带宽:发光二极管所发之光并非单一波长,其波长具有正态分布的特点,在最大光谱能量(功率)处的波长成为峰值波长。
即使有两个LED 的峰值波长是一样的,但它们在人眼中引起的色感觉也是可能不同的。
光谱辐射带宽是指光谱辐射功率大于等于最大值一半的波长间隔,它表示发光管的光谱纯度。
b)光通量:LED光源发射的辐射通量中能引起人眼视觉的那部分,称为光通量ΦV(单位是流明(lm)),是指LED向整个空间在单位时间内发射的能引起人眼视觉的辐射通量。
LED特性及光度测量实验
![LED特性及光度测量实验](https://img.taocdn.com/s3/m/10da53a152d380eb63946d66.png)
LED特性及光度测量实验摘要:简述了LED的发光原理与特性,并对绿光、蓝光、白光LED的V-I特性,P-I特性,发光效率 ,以及光强的角度分布等光度学特性进行测量,探究LED的发光特性。
关键词:LED,光度测量一、实验原理概述1.LED结构与发光原理LED是英文light emitting diode(发光二极管)的缩写,它属于固态光源,其基本结构是一块电致发光的半导体材料,置于一个有引线的架子上,然后四周用环氧树脂密封,起到保护内部芯线的作用(如图1)。
发光二极管的核心部分是由p型半导体和n型半导体组成的晶片,在p型半导体和n型半导体之间有一个过渡层,称为p-n结。
跨过此p-n结,电子从n型材料扩散到p区,而空穴则从p 型材料扩散到n 区,如右面的图2(a)所示。
作为这一相互扩散的结果,在p-n结处形成了一个高度的eΔV的势垒,阻止电子和空穴的进一步扩散,达到平衡状态(见图2(b))。
当外加足够高的直流电压V,且p 型材料接正极,n型材料接负极时,电子和空穴将克服在p-n结处的势垒,分别流向p区和n区。
在p-n结处,电子与空穴相遇,复合,电子由高能级跃迁到低能级,电子将多余的能量将以发射光子的形式释放出来,产生电致发光现象。
这就是发光二极管的发光原理。
选择可以改变半导体的能带隙,从而就可以发出从紫外到红外不同波长的光线,且发光的强弱与注入电流有关。
图 22.发光二极管的主要特性a)光谱分布、峰值波长和光谱辐射带宽:发光二极管所发之光并非单一波长,其波长具有正态分布的特点,在最大光谱能量(功率)处的波长成为峰值波长。
即使有两个LED 的峰值波长是一样的,但它们在人眼中引起的色感觉也是可能不同的。
光谱辐射带宽是指光谱辐射功率大于等于最大值一半的波长间隔,它表示发光管的光谱纯度。
b)光通量:LED光源发射的辐射通量中能引起人眼视觉的那部分,称为光通量ΦV(单位是流明(lm)),是指LED向整个空间在单位时间内发射的能引起人眼视觉的辐射通量。
LED特性及光度测量实验
![LED特性及光度测量实验](https://img.taocdn.com/s3/m/ecb1cf46c5da50e2534d7f45.png)
LED特性及光度测量实验摘要:简述了LED的发光原理与特性,并对绿光、蓝光、白光LED的V-I特性,P-I特性,发光效率 ,以及光强的角度分布等光度学特性进行测量,探究LED的发光特性。
关键词:LED,光度测量一、实验原理概述1.LED结构与发光原理LED是英文light emitting diode(发光二极管)的缩写,它属于固态光源,其基本结构是一块电致发光的半导体材料,置于一个有引线的架子上,然后四周用环氧树脂密封,起到保护内部芯线的作用(如图1)。
发光二极管的核心部分是由p型半导体和n型半导体组成的晶片,在p型半导体和n型半导体之间有一个过渡层,称为p-n结。
跨过此p-n结,电子从n型材料扩散到p区,而空穴则从p 型材料扩散到n 区,如右面的图2(a)所示。
作为这一相互扩散的结果,在p-n结处形成了一个高度的eΔV的势垒,阻止电子和空穴的进一步扩散,达到平衡状态(见图2(b))。
当外加足够高的直流电压V,且p 型材料接正极,n型材料接负极时,电子和空穴将克服在p-n结处的势垒,分别流向p区和n区。
在p-n结处,电子与空穴相遇,复合,电子由高能级跃迁到低能级,电子将多余的能量将以发射光子的形式释放出来,产生电致发光现象。
这就是发光二极管的发光原理。
选择可以改变半导体的能带隙,从而就可以发出从紫外到红外不同波长的光线,且发光的强弱与注入电流有关。
图22.发光二极管的主要特性a)光谱分布、峰值波长和光谱辐射带宽:发光二极管所发之光并非单一波长,其波长具有正态分布的特点,在最大光谱能量(功率)处的波长成为峰值波长。
即使有两个LED 的峰值波长是一样的,但它们在人眼中引起的色感觉也是可能不同的。
光谱辐射带宽是指光谱辐射功率大于等于最大值一半的波长间隔,它表示发光管的光谱纯度。
b)光通量:LED光源发射的辐射通量中能引起人眼视觉的那部分,称为光通量ΦV(单位是流明(lm)),是指LED向整个空间在单位时间内发射的能引起人眼视觉的辐射通量。
《LED原理及特性测试》实验指导

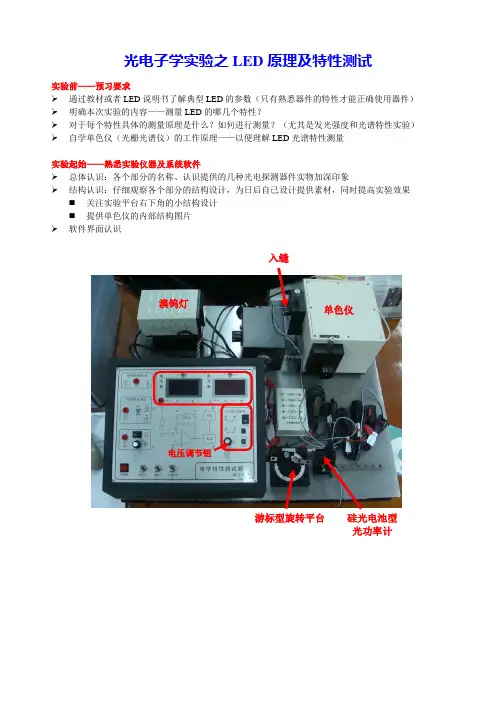

![《LED原理及特性测试》实验指导](https://img.taocdn.com/s3/m/4e6185d4b9f3f90f76c61b67.png)
光电子学实验之LED原理及特性测试实验前——预习要求通过教材或者LED说明书了解典型LED的参数(只有熟悉器件的特性才能正确使用器件) 明确本次实验的内容——测量LED的哪几个特性?对于每个特性具体的测量原理是什么?如何进行测量?(尤其是发光强度和光谱特性实验) 自学单色仪(光栅光谱仪)的工作原理——以便理解LED光谱特性测量实验起始——熟悉实验仪器及系统软件总体认识:各个部分的名称、认识提供的几种光电探测器件实物加深印象结构认识:仔细观察各个部分的结构设计,为日后自己设计提供素材,同时提高实验效果⏹关注实验平台右下角的小结构设计⏹提供单色仪的内部结构图片软件界面认识入缝溴钨灯单色仪电压调节钮游标型旋转平台硅光电池型光功率计实验注意事项实验前将电压调节逆时针旋到极限位置;实验数据要求(分别对白光和红光LED进行实验)首先确定电流刚开始产生到最大可达到电流Imax时对应的两个电压值V1-V2在V1-V2之间等间隔取10组数据分别记录正向电压和正向电流数据或者在0~Imax中间等间距记录10组数据;实验报告要求整理实验数据表格,并利用Matlab绘制出白光/红光LED的V-I特性曲线课后思考题调研不同颜色LED的正向电压和正向电流及反向的参数特性。
LED的驱动电路如何设计?电路如何设计保证对待测LED的正向电压安全考虑?实验二LED 辐射强度空间分布及半值角的测量预习知识点辐射通量和电通量的知识回顾——应用光学光度学部分名词的定义CIE标准中的平均发光强度的意义半值角的概念操作思考题如何保证LED的出光面始终对准转台转轴?光功率计调节中要注意哪些方面?在实验步骤2中如何快速找到最大光功率所对应的转台角度?实验提示光功率的得到是通过CSY10E系统软件获得,打开软件选择合适的标签。
然后,打开实验平台上的单色仪开关(左下角),并点击软件中的启动单色仪,待单色仪初始化完毕后就可以正常使用光功率的获取功能实验注意事项实验前将电压调节逆时针旋到极限位置;外界光线对实验测量有影响,甚至当外界光一定强时会造成软件异常(现象:弹出异常对话框);实验数据要求(要求至少对红光LED进行实验,有兴趣进行普通白光LED和磨平的白光LED)顺/逆时针从0度到90度每隔10度输入一组数据(共2×9+1=19组)保存实验数据文件实验报告要求课后思考题步骤1和步骤3中选用的反馈电阻阻值发生改变,原因是什么?反馈电阻的作用是什么?实验提示本实验内容可以和实验一内容进行整合,在本实验中能够完成实验一的部分较小电压时对应的数据,一旦软件异常之后,继续手工记录数据即可完成实验一剩下的实验数据任务。
led光电性能测试实验报告
![led光电性能测试实验报告](https://img.taocdn.com/s3/m/96b3e06a7dd184254b35eefdc8d376eeafaa1758.png)
led光电性能测试实验报告LED 光电性能测试实验报告一、实验目的本次实验旨在对 LED(发光二极管)的光电性能进行全面测试和分析,以了解其发光特性、电学特性以及相关性能参数,为 LED 的应用和质量评估提供可靠的数据支持。
二、实验原理1、发光原理LED 是一种半导体器件,当电流通过时,电子和空穴在半导体材料的 PN 结处复合,释放出能量以光子的形式发出光。
2、光电特性LED 的光电特性主要包括光通量、发光强度、光谱分布、色温、显色指数、正向电压、反向电流等。
三、实验设备与材料1、光色电综合测试系统用于测量LED 的光通量、发光强度、光谱等光学参数,以及电压、电流等电学参数。
2、直流电源提供稳定的电流和电压输出,驱动 LED 工作。
3、积分球用于收集和均匀化 LED 发出的光,以提高光测量的准确性。
4、标准光源用于校准光色电综合测试系统。
5、待测试的 LED 样品若干四、实验步骤1、样品准备选取外观完好、无明显缺陷的 LED 样品,并对其引脚进行清洁和处理,以确保良好的电气接触。
2、连接测试系统将 LED 样品的正负极分别与直流电源的正负极相连,同时将 LED 放入积分球内,并将积分球与光色电综合测试系统连接。
3、设定测试条件在直流电源上设置合适的电流和电压,以满足 LED 的正常工作条件。
在光色电综合测试系统中设置相应的测试参数,如测量范围、积分时间等。
4、进行测试开启直流电源,使 LED 发光,同时启动光色电综合测试系统,进行光通量、发光强度、光谱等光学参数的测量,以及正向电压、反向电流等电学参数的测量。
5、数据记录与分析将测试得到的数据进行记录,并对数据进行分析和处理,计算出LED 的相关性能参数,如光效、色温、显色指数等。
6、重复测试为了提高测试结果的准确性和可靠性,对每个 LED 样品进行多次重复测试,并取平均值作为最终的测试结果。
五、实验数据与结果1、光通量测试得到的 LED 光通量范围为_____lm 至_____lm,平均值为_____lm。
LED特性及光度测量实验(中大)
![LED特性及光度测量实验(中大)](https://img.taocdn.com/s3/m/3550f55f168884868762d675.png)
LED特性及光度测量实验中山大学 光信实验数据记录与分析1. LED的U-I特性测量(1) 红光LED的U-I特性实验测得数据如下:表1 红光LED电流与电压测量数据U(V)0 1.81 1.86 1.92 1.84 1.82 1.87 1.88 I(A)00.0050.010.0180.0080.0070.0120.013 P(nw) 2.935.462113.849.740.776.284.6 U(V) 1.89 1.91 1.94 1.95 1.8 1.79 1.78 1.76 I(A)0.0140.0160.0210.0250.0040.0030.0020.001 P(nw)88.997.5126.4153.432.727.520.316.2根据Shockley理论,对于一个散射面积为A的二极管,其电流电压关系为: ,即I与V之间存在指数关系。
所以以下用Origin7.5对红光LED电流与电压的关系进行指数拟合,如下图:图1 红光LED的V-I特性测量由此可得, 指数拟合曲线的表达式为:实验数据分析:对于红光LED,由图1和其拟合系数可知,拟合度R^2=0.99046,拟合度非常接近1,所以可以认为其U-I特性是指数关系,符合Shockley理论。
当电压大于某一值(即阈值)时,LED才有明显的电流反映,才开始发光,而且随着电压的增大,电流呈指数增长,发光愈强。
(2) 蓝光LED的U-I特性实验测得数据如下:表2 蓝光LED电流与电压测量数据U(V) 3.2 3.25 3.33 3.38 3.41 3.44 3.46 3.5I(A)0.0010.0020.0030.0040.0050.0060.0070.008 P(nw) 5.47.310.812.613.91515.817.2U(V) 3.55 3.57 3.61 3.63 3.67 3.69 3.72 3.75I(A)0.0090.010.0110.0120.0130.0140.0150.016 P(nw)18.819.620.320.821.52222.623.1U(V) 3.78 3.8 3.85 3.87 3.93 3.95 3.974I(A)0.0170.0180.020.0210.0230.0240.0250.026 P(nw)2323.824.124.224.324.724.724.9同(1),由Origin7.5做出蓝光LED电流与电压的指数拟合曲线如下图:图2 蓝光LED的V-I特性测量由此可得, 指数拟合曲线的表达式为:实验数据分析:对于蓝光LED,其拟合度为R^2=0.9792,拟合度非常接近1,所以可以认为其U-I特性是指数关系,符合Shockley理论。
LED光色电性能测量实验(完整版)
![LED光色电性能测量实验(完整版)](https://img.taocdn.com/s3/m/a8fa7e19650e52ea551898c7.png)
LED光色电性能测量实验报告学院:班级:姓名:学号:指导老师:2012年11月一、实验目的1.掌握光谱计的测量原理;2.掌握标准灯的光通和光谱定标;3.掌握LED光色电性能测量;4.确定LED光谱模型的参数。
二、实验仪器根据光度色度学理论,只要测得被测体的光谱功率分布(即在每一光谱下测其能量值)后,根据CIE有关出版物,就不难计算出被测光源的颜色参数等。
图2是PMS-50/80紫外-可见-近红外光谱分析系统的原理框图。
如图2所示,荧光粉被激发出的荧光或置于积分球内光源发出的光线,经光纤,被汇聚在单色仪的入射狭缝上,经单色仪分光后的单色光由单色仪出射狭缝射出,并由光电倍增管(PMT)转换成电信号,经电路放大处理,A/D转换,将数字信号送入计算机。
另外,计算机发出的波长控制信号,驱动光栅扫描,实现从200nm~800nm或380nm~800nm或4000~1100nm的光谱测量。
本仪器实现一般光谱辐射计的光谱辐射和颜色参数的测量以外,其更优异的特性在于它有机结合了积分法光度测试和分光法光度测试的优点,实现了宽动态范围的光度线性,同时消除了由于标准光源与被测光源强弱差异而引起的误差和异谱误差,此项技术已获中国专利。
三、实验原理1.采样技术PMS-50 PLUS包括基本型和SSA型两种规格,其主要区别在于所采用的扫描采样技术不同,基本型的仪器采用的是Static(静态采样技术):利用步进电机能提供精确定位的原理,通过电机将光栅转动到相应波长位置后停止,然后进行采样,将波段范围内每一个波长位置下的光谱能量记录下来再进行计算,此方法的优点在于精确定位,测量稳定,精密很高,缺点是测量速度比较慢。
而SSA 规格的仪器采用的是远方专有的Sync-Skan(扫采同步技术):采用高速电机扫描和高速A/D采样同步技术,通过CPU的固定间隔的脉冲信号同时控制电机和A/D,通过电机步进推动光栅转动,从而获得每一个波长位置下的光谱能量数据后再进行计算的方法。
led光色电参数综合测试_解释说明
![led光色电参数综合测试_解释说明](https://img.taocdn.com/s3/m/ec564765182e453610661ed9ad51f01dc28157e9.png)
led光色电参数综合测试解释说明1. 引言1.1 概述随着LED技术的不断发展和应用的广泛推广,LED光色电参数综合测试变得越来越重要。
LED产业在照明、显示、通信等领域发挥着重要作用,而LED光色的质量与性能直接关系到其在各个应用领域中的表现。
因此,对LED光色电参数进行全面准确地测试和分析具有重要的实际意义。
1.2 文章结构本文将围绕LED光色电参数综合测试展开详细讨论。
首先,在引言部分介绍文章的背景和目标,并对后续章节进行概括说明。
随后,在第二部分中,我们将对LED光色参数测试的概述进行阐述,包括其基本原理和测试方法。
然后,将介绍具体的测试方法和设备,并通过实验结果进行分析和解读。
在第三部分中,我们将深入探讨LED光色定义的重要性,并解释和分析测试结果中关键指标的含义。
同时,还将讨论可能影响测试结果的其他因素及解决方法。
接下来,在第四部分中,将探讨LED光色电参数在产品设计中的应用价值以及测试方法的局限性,并提出改进建议。
最后,在第五部分将对整个研究进行总结,并展望未来发展趋势和研究方向。
1.3 目的本文的目的是介绍LED光色电参数综合测试,包括测试方法、设备和结果分析。
同时,我们将对测试结果进行解释和说明,探讨LED光色的定义和重要性,以及关键指标在测试中的含义。
此外,还将讨论其他因素对测试结果的影响及解决方法,并探讨LED光色电参数在实际应用中的意义和局限性。
最后,通过总结研究成果和实践经验,展望LED光色电参数综合测试的未来发展趋势与研究方向。
2. LED光色电参数综合测试2.1 LED光色参数测试概述LED光色参数测试是指对LED灯的发光颜色进行测量和评估的过程。
LED的光色由其发射的不同波长和强度决定,而这些参数直接影响到LED在各种应用中的表现和效果。
因此,LED光色参数测试的目的是确保LED灯所发出的光与预期要求一致,并具有稳定性和可重复性。
2.2 测试方法和设备介绍LED光色电参数综合测试需要使用到一系列设备和工具。
大物实验-LED光谱特性的测量
![大物实验-LED光谱特性的测量](https://img.taocdn.com/s3/m/ea058e76a22d7375a417866fb84ae45c3b35c235.png)
一、实验设计方案
设计任务:测量LED光谱特性
设计要求:
1、了解LED的工作原理、基本特性、主要型号及参数
2、测量LED的光谱特性,测出峰值波长和半宽度
设计原理:
LED主要由PN结芯片、电极和光学系统组成。
当在电极上加上正向偏置电压之后,电子和空穴分别注入P区和N区。
当非平衡少数载流子与多数载流子复合时,就会以辐射的形式将多余的能量转化为光能。
LED的特点是:工作电压低(2~3.6V)、工作电流很小(0.02~0.03A)、抗冲击和抗震性能好、可靠性高、寿命长(无故障工作时间大约在40000小时以上),通过调制工作的强弱可以方便地调制发光的强弱。
三、实验内容及具体步骤:
3.1测量绿光LED光谱图
3.1.1运行DataStudio软件,创建一个新实验。
设置光传感器及转动传感器采样率,均取2000.
3.1.2关灯,把转盘推至左端,鼠标点击工作栏上的“启动”
始位置对称的地方。
3.1.3点击“计算”项,新建y=x/60,定义
四、数据记录与处理绿光LED光谱图
红光LED光谱图
紫光LED光谱图
蓝光LED光谱图白光LED光谱图。
LED光色电测试系统测试报告-空间光强分布测试
![LED光色电测试系统测试报告-空间光强分布测试](https://img.taocdn.com/s3/m/81d2ad79a26925c52cc5bf77.png)
LED光色电测试系统测试报告
测试项目:LED 空间光强分布测试
湖北匡通电子
测试标识
测试员:2010-04-07产品型号:
制造厂商:测试日期:
环境温度:测试机构:
环境湿度:20 °C付春江
5KR2DD09测试参数终止角度:180 °步进角度:测试设备:
ZWL-600E 光色电综合测试系统(杭州中为光电技术有限公司)点亮电流:20 mA光强标准:CIE-A(远场)起始角度:0 °预热时间:5 ms
典型参数正向电流:曲线类型:光强空间分布曲线光强空间分布曲线
0.9 °正向电压:20.0 mA2.58 V反向电压:3.00 V漏电流:0.00 uA
备注:测试电流:
20.0 mA
546-1,208U
光学参数
光强扩散角25% θ:光强扩散角50% θ:光强扩散角75% θ:97.20°74.73°49.53°峰值光强:零度光强:偏差角:
536.10mcd535.10mcd0.90°page 1 of 12010-4-7 13:18:19。
LED灯电气性能试验报告
![LED灯电气性能试验报告](https://img.taocdn.com/s3/m/301ef83aad51f01dc381f159.png)
LED燈電氣性能試驗報告一﹑目的﹕驗証供應商正常及高溫制程LED燈后用于我司作業之可行性。
二﹑條件﹕1.試驗材料﹕正常及高溫制程LED燈﹔2.材料數量﹕28PCS﹔3.試驗條件﹕依LED燈在成品鍍錫﹑測試所需條件﹔可靠性試驗室振動試驗條件﹕4.試驗器材﹕恆溫錫爐﹑測溫計﹑電源供給器﹑數字萬用表﹑3260B電橋等﹔三﹑試驗方法及結果﹕試驗一﹕取正常及高溫制程LED燈(黃與綠各4pcs)。
設定錫爐溫度為260℃(用測溫計實測)﹐將12 pcs LED燈分別浸入錫爐(膠體以下)﹐用秒表控制浸錫時間分別為6分鐘﹑7分鐘﹑8分鐘﹑9分鐘.在每次浸錫時間之后﹐用3260B電橋測試LED燈﹐確定浸錫耐熱后LED燈是否能正常發光。
結果﹕正常LED黃燈浸錫耐熱后出現1 pcs不良﹐試驗二﹕取正常及高溫制程LED燈( (黃與綠各4pcs)。
浸錫時間為5秒鐘(用秒表控制)﹐將12 pcs LED燈分別浸入錫爐(膠體以下)﹐錫爐設定溫度分別為260℃﹑270℃﹑280℃﹑290℃﹑300℃﹑320℃﹐使用溫度計測試錫爐實際溫度。
在每次浸錫后﹐用3260B電橋測試LED燈﹐確定浸錫耐熱后LED燈是否能正常發光。
試驗數據如下﹕結果﹕正常及高溫制程LED燈未出現電氣不良。
試驗三﹕使用直流電源供給器LED燈的發光電壓﹐用數字萬用表實測發光電壓﹐紀錄在發光過程中LED燈所承受之電流﹐觀察LED燈在電流的變換中其發光強度的變化。
結果﹕由上可見﹐隨電流的增加﹐LED燈發光變強﹐發光顏色有偏向橙色﹐膠體發燙﹐在電流值升至100 mA時﹐發光不再增強﹐逐漸變弱。
在電流達到高峰值而逐漸下降時﹐LED燈已被擊穿。
四﹑結論﹕從以上結果可以看出﹐正常及高溫制程LED燈﹐在耐壓﹑耐熱﹑振動等試驗中沒有出現因結構變更而使電氣不良的現象﹐較我司正常使用之LED燈性能相比要好(件為華鼎LED燈實驗數據)。
故此LED燈可用于我司產品作業中。
報告人﹕。
LED实验
![LED实验](https://img.taocdn.com/s3/m/261c4eaadd3383c4bb4cd286.png)
黎明职业大学LED光色电综合性能测试实验指导书班级:———————————学号:———————————姓名:———————————实验机型:———————————实验时间:———————————目录一.总论............................................................................................. 错误!未定义书签。
二.电特性参数. (3)三.光度参数 (11)四.色度参数 (18)五.热学参数 (32)六.红外LED (38)七、分光机的分BIN测试(选做) (40)附表1:CIE 1931色品图 (41)附表2:测试标准 (42)总论【实验目的】1、通过测量实验,全面的理解LED的光色热电综合性能;2、理解单色光、白光LED光色电参数性能测试;3、理解CIE1931标准色品图。
4、对LED的系统性能做准确的评估;【实验内容】【建议课时】:4课时一.LED原理简介【LED的结构与发光原理】LED 是一种电致发光器件,核心部分是由P型半导体和n型半导体组成的芯片,在两种半导体之间有一个过渡层,称为p-n结,其能带结构可解释LED发光原理。
用Evn, Evp表示价带,Ecn,Ecp表示导带,EF表示费米能级,ED表示施主杂质能级,Ea表示受主杂质能级,Es表示禁带宽度。
区导带上的实心点代表电子,p区价带上的空心点代表空穴。
热平衡状态下p-n 结的能带图如下图所示,n区和p区费米能级保持一致.在室温下,n区导带底附近的浅施主能级ED被电离并产生大量电子到导带,电子成为多数载流子。
而在p区中,浅受主能级E,提供大量空穴,空穴是多数载流子.当在p-n结加正向电压时(n区接负电,p区接正电),P-N 结势垒降低,n区电子会注入到p区,p区空穴注入到n区,形成如图1.1b所示的非平衡状态.被注入的电子和空穴称为非平衡载流子(又称少数载流子)。
led光色电性能测量实验(完整版)
![led光色电性能测量实验(完整版)](https://img.taocdn.com/s3/m/9c4e55f5a48da0116c175f0e7cd184254b351bc0.png)
led光色电性能测量实验(完整版)本实验旨在对LED光色电性能进行测量,包括光谱分布、亮度、色坐标、色温等参数的测量。
实验器材:1. 灯光谱仪2. 光度计3. 色差计4. 灯箱5. 大小不同的两种LED灯源6. 电源线等实验步骤:1. 将灯光谱仪连接到电源上,并打开灯箱,准备进行光谱测量。
2. 将要测试的LED灯源插入电源线,并将电源线插入插座。
3. 将光度计放置于硬纸板框中,并将框放置于灯箱上方,调整好测量距离和垂直度。
4. 在电脑端打开光谱仪软件,并选择对应的光源,开始测量。
5. 测量完成后,保存数据并关闭软件。
6. 将测量好的LED灯源放置于色差计中,并进行色差测量,记录下色坐标和色温数据。
7. 将另一种LED灯源进行同样的测量及记录。
8. 对比两种LED灯源的测量结果,进行分析评估。
实验注意事项:1. 在操作灯光谱仪时需要留意仪器的光谱分辨率、焦距等参数,确保精度和准确度。
2. 在测量光度时,需要保证光度计测量距离和垂直角度的准确性,避免误差的产生。
3. 在进行光谱分布测量时,需要充分保证测试实验中室内环境和气氛的稳定,考虑可能产生的外部因素干扰。
4. 在进行色差测量时,需要保证色差计的准确性和光源的稳定性,避免误差的产生。
实验结果:对比测量某两种不同LED灯源的光谱分布、亮度、色坐标、色温等参数后,发现两者均具有较好的光学性能,但存在一定的差异。
其中一种LED灯源具有较高的亮度和冷色调,另一种LED灯源则具有更柔和的光线和暖色调,适用于不同的场景和环境需求。
依据实验数据可以进行参数跟踪、对比和分析,对LED灯源的选型和应用提供一定的参考。
LED特性测量实验
![LED特性测量实验](https://img.taocdn.com/s3/m/fb27b466f11dc281e53a580216fc700aba685264.png)
LED特性测量实验【实验目的】1、了解LED的发光机理、光学特性与电学特性,并掌握其测试方法。
2、设计简单的测试装置,并对发光二极管进行V—I特性曲线、P—I特性曲线的测量。
【实验装置】:LED(白光和黄绿光),精密数显直流稳流稳压电源,积分球(①=30cm),多功能光度计,光功率计,直尺,万用表,导线、支架等。
【实验原理】1、发光二极管的发光原理发光二极管的核心部分是由p型半导体和n型半导体组成的芯片。
p型半导体和n型半导体在相互接触的时候,由于两者的功函数或者说是费米能级的不同,p区中的空穴就会流向n 区,而n区中的电子也会扩散到p区中去,同时产生内建电势差,产生耗尽层,当载流子的扩散运动和漂移运动平衡时候pn结就达到平衡状态,如图3所示。
pn结正向偏置的时候,内建电势差变小,势垒的高度变小,以载流子的扩散运动为主,电子和空穴就会更容易克服势垒分别流向p区和n区。
在p—n结耗尽层处,电子和空穴相遇,复合,电子由高能级跃迁到低能级,电子将多余的能量以发射光子的形式释放出来,产生电致发光现象。
这就是发光二极管的发光理论。
2、发光二极管的主要特性(1)光通量LED光源发射的辐射波长为入的单色光,在人眼观察方向上的辐射强度和人眼瞳孔对它所张的立体角的乘积,称为光通量0V(单位是流明Im),具体是指LED向整个空间在单位时间内发射的能引起人眼视觉的辐射通量。
光通量的测量以明视觉条件作为测量条件,测量光通量必须要把LED发射的光辐射能量收集起来,可以用积分球来收集光能。
测量的探测器应具有CIE标准光度观测者光谱效率函数的光谱响应。
LED器件发射的光辐射经积分球壁的多次反射,使整个球壁上的照度均匀分布,可用一置于球壁上的探测器来测量这个光通量成比例的光的照度。
基于实验室提供的资图3图4厂,P并料,由积分原理,积分球内任一没有光直接照明的点的光照度为:E=。
其中①4兀R21…p为光源的光照度,R为积分球的半径,P为积分球内壁的反射率。
LED光源组件电特性测试
![LED光源组件电特性测试](https://img.taocdn.com/s3/m/04959c767fd5360cba1adb3e.png)
LED光源组件电特性测试介绍LED电特性测试综述LED电特性测试包括以下五点:1 正向电压LED或LED光源组的正向电压应不超过标称值的±10%。
2 正向电流LED或LED光源组的正向电流应不超过标称值的±10%。
3 反向电流LED的反向电流应小于120µA。
4 击穿电压LED或LED光源组应能承受最低6V的反向电压不击穿。
5 电压波动LED光源组在工作电压范围内波动时,应能正常工作,最小光通量不低于30lm。
电特性试验1 正向电压试验LED测试原理见图1,调节恒流源,直至电流表显示值达到额定电流值,电压表显示的值即为正向电压值。
2 正向电流试验测试原理见图2,调节恒压源,直至电压表显示值达到额定电压值,电流表显示的值即为正向电流值。
3 反向电流试验测试原理见图3,调节恒压源,直至电压表显示值达到标称电压值,电流表显示的值即为反向电流值。
4 击穿电压试验测试原理见图3,调节恒压源,直至LED或LED光源组击穿,此时的电压值即击穿电压。
5 电压波动试验按LED光源组适应的矿灯蓄电池类型,调整LED光源组的供电电压至蓄电池工作电压的最高、最低值,检查LED光源组能否正常工作,并按5.4.1的方法测试电压最低时的光通量。
4 光特性试验4.1 光通量和发光效率试验测试原理见图4,将LED或LED光源组放在积分球入口处,不要使光线直接到达探测器。
给被测LED或LED光源组施加正向电流IF,用光度探测系统测量出光通量。
按式(1)计算LED的发光效率:η=ФV/( VF×IF) (1)式中:η——发光效率,单位为流明/瓦(lm/w);VF——正向电压,单位为伏特(V);IF——正向电流,单位为安培(A);ФV——光通量,单位为流明(lm)。
4.2 相关色温试验给被测LED或LED光源组施加正向电流IF,用光源颜色分析设备直接测试相关色温。
4.3 显色指数试验给被测LED或LED光源组施加规定的正向电流IF,用光谱辐射分析设备直接测试显色指数。
实验十一 LED参数的测量和研究
![实验十一 LED参数的测量和研究](https://img.taocdn.com/s3/m/be3e37faba0d4a7302763adb.png)
实验十一LED参数的测量和研究一、实验目的1.了解LED的原理和基本特性;2. 测试LED/LD的功率-电流(P-I)特性和电压-电流(V-I)特性,并计算阈值电流.3.二、实验内容1. LED发光二极管的V/I特性测试实验2. LED发光二极管的P/I特性测试实验三、实验仪器多功能光度计,照度计,LED,万用电表,电流表,计算机,专业软件,直尺四、实验原理1、LED工作原理LED(Lighy Emitting Diode)又称发光二极管,它们利用固体半导体芯片作为发光材料,当两端加上正向电压,半导体中的载流子发生复合,放出过剩的能量而引起光子发射产生可见光。
LED大多由Ⅲ-Ⅳ族化合物,如GaAs(砷化镓)、GaP(磷化镓)、GaAsP(磷砷化镓)等半导体制成的,其核心是PN结。
因此它具有一般P-N结的I-N特性,即正向导通,反向截止、击穿特性。
此外,在一定条件下,它还具有发光特性。
在正向电压下,电子由N区注入P区,空穴由P区注入N区。
进入对方区域的少数载流子(少子)一部分与多数载流子(多子)复合而发光,如图1所示。
由于复合是在少子扩散区内发光的,所以光仅在靠近PN结面数微米以内产生。
发光二极管有两种类型:一类是正面发光型LED,另一类是侧面发光型LED,其结构示于图1.图1 LED发光原理发光二极管所发之光并非单一波长,如图2所示。
由图可见,该发光管所发之光中某一波长λ0的光强最大,该波长为峰值波长。
理论和实践证明,光的峰值波长λ与发光区域的半导体材料禁带宽度Eg有关,即λ≈1240/Eg(nm)式中Eg的单位为电子伏特(eV)。
若能产生可见光(波长在380nm 紫光~780nm 红光),半导体材料的Eg 应在3.26~1.63eV 之间。
图2 LED 光谱图2、 LED 的V-I 特性LED 是半导体光电子器件,其核心部分是P-N 结。
因此其具有与普通二极管相类似的V-I 特性曲线,如图3所示。
LED特性及光度测量实验
![LED特性及光度测量实验](https://img.taocdn.com/s3/m/661fc6c6cfc789eb162dc809.png)
LED特性及光度测量实验LED特性及光度测量实验摘要:简述了LED的发光原理与特性,并对绿光、蓝光、白光LED的V-I特性,P-I特性,发光效率 ,以及光强的角度分布等光度学特性进行测量,探究LED的发光特性。

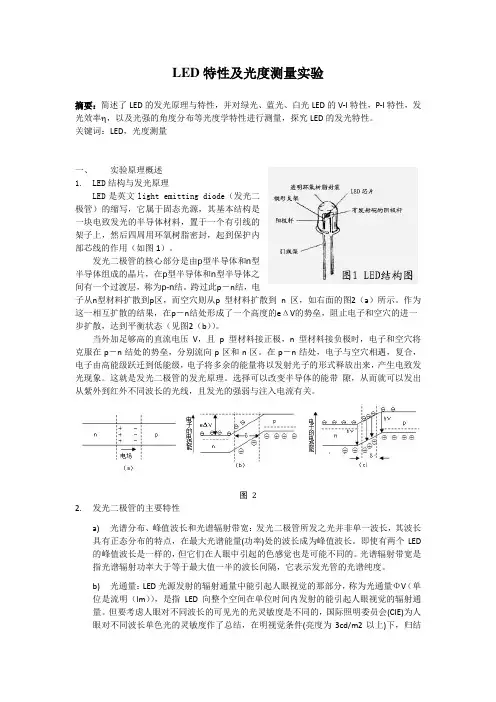

关键词:LED,光度测量一、实验原理概述1.L ED结构与发光原理LED是英文lightemitting diode(发光二极管)的缩写,它属于固态光源,其基本结构是一块电致发光的半导体材料,置于一个有引线的架子上,然后四周用环氧树脂密封,起到保护内部芯线的作用(如图1)。
发光二极管的核心部分是由p型半导体和n 型半导体组成的晶片,在p型半导体和n型半导体之间有一个过渡层,称为p-n结。
跨过此p-n 结,电子从n型材料扩散到p区,而空穴则从p 型材料扩散到 n 区,如右面的图2(a)所示。
作为这一相互扩散的结果,在p-n结处形成了一个高度的eΔV的势垒,阻止电子和空穴的进一步扩散,达到平衡状态(见图2(b))。
当外加足够高的直流电压V,且 p 型材料接正极,n型材料接负极时,电子和空穴将克服在p-n结处的势垒,分别流向p区和n区。
在p-n结处,电子与空穴相遇,复合,电子由高能级跃迁到低能级,电子将多余的能量将以发射光子的形式释放出来,产生电致发光现象。
这就是发光二极管的发光原理。
选择可以改变半导体的能带隙,从而就可以发出从紫外到红外不同波长的光线,且发光的强弱与注入电流有关。
图 22.发光二极管的主要特性a)光谱分布、峰值波长和光谱辐射带宽:发光二极管所发之光并非单一波长,其波长具有正态分布的特点,在最大光谱能量(功率)处的波长成为峰值波长。
即使有两个LED的峰值波长是一样的,但它们在人眼中引起的色感觉也是可能不同的。
光谱辐射带宽是指光谱辐射功率大于等于最大值一半的波长间隔,它表示发光管的光谱纯度。
b)光通量:LED光源发射的辐射通量中能引起人眼视觉的那部分,称为光通量ΦV(单位是流明(lm)),是指LED向整个空间在单位时间内发射的能引起人眼视觉的辐射通量。
