电梯限速器校验作业指导书05-18

合集下载

电梯限速器校验实施细则

电梯限速器校验实施细则

电梯限速器校验实施细则1内容与范围1.1 本细则规定了电梯限速器校验的基本要求与安全注意事项。

1.2 本细则适用于电梯限速器的校验。

2引用标准与文件TSG T7001-2009 《电梯监督检验和定期检验规则-- 曳引与强制驱动电梯》GB7588-2003《电梯制造与安装安全规范》JG135-2000《杂物电梯》3总则3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。

3.2限速器校验范围为:0.25m/s ~ 10m/s。

3.3限速器动作速度范围应符合GB7588-200《〈电梯制造与安装安全规范》或JG135-2000 《杂物电梯》的规定(见附录A),外观质量可靠,无存在异声。

3.4 电梯限速器校验有效期二年,杂物电梯限速器校验有效期五年。

3.5校验报告编号编写规则为:TXSQ —■■—XXXX —其中■■为备案序列号;XXXX为年份号;△△△△为检验流水号。

3.6 限速器每个运行方向的动作速度需测试三次,若均在范围之内,则取其平均值作为最终校验值。

双向限速器应对两个方向的动作速度分别进行校验。

4注意事项4.1 现场校验时先确认环境安全,校验全过程电梯必须在停机状态。

4.2供电电源电压为220V,电压波动不应超过土10 %,若仪器较长时间未作使用,应在校验前通电一段时间。

4.3现场限速器校验拖拉限速器钢丝绳时,必须用专用钩子拖拉,切勿用手拖拉。

4.4 传感器及连接线的插拔不能带电操作,不能强制将电机堵转,以避免将电机烧坏;若发现方向不正确时,应在电机停转后改变转动方向。

4.5校验时仪器显示为“ X.XX ―― X.XX ”,其中左边显示的是限速器轮盘节圆旋转线速度,右边显示的是电机橡胶轮节圆旋转线速度。

左边为测量值,右边为参考值,若两者比较接近(一般相差不超过1%)则可判定校验值有效,若相差较大时,应复核限速器轮盘节圆直径,并重新计算和输入节圆周长。

5校验前的准备5.1用大力钳夹住限速器钢丝绳未与安全钳拉杆连接的一端,接着启动电梯检修向上开少许,待钢丝绳松弛后将其脱离限速器轮槽;或者抬起底坑张紧轮,待钢丝绳松弛后将其脱离限速器轮槽。

电梯限速器校验指导书

电梯限速器校验指导书

电梯限速器校验作业指导书DLRF/QR002-20101 内容与范围1.1 本指导书规定了电梯限速器校验的基本要求与安全注意事项。

1.2 本指导书适用于电梯限速器的校验。

2 引用标准与文件TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588-2003《电梯制造与安装安全规范》JG135-2000《杂物电梯》3 总则3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。

3.2限速器校验范围为:0.25m/s ~ 10m/s。

3.3 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000《杂物电梯》的规定(见附录A),外观质量可靠,无存在异声。

3.4电梯限速器校验有效期二年,杂物电梯限速器校验有效期五年。

3.5校验报告编号编写规则为:TXSQ-■■-XXXX-△△△△,其中■■为备案序列号;XXXX为年份号;△△△△为检验流水号。

3.6限速器每个运行方向的动作速度需测试三次,若均在范围之内,则取其平均值作为最终校验值。

双向限速器应对两个方向的动作速度分别进行校验。

4注意事项4.1现场校验时先确认环境安全,校验全过程电梯必须在停机状态。

4.2供电电源电压为220V,电压波动不应超过±10 %,若仪器较长时间未作使用,应在校验前通电一段时间。

4.3现场限速器校验拖拉限速器钢丝绳时,必须用专用钩子拖拉,切勿用手拖拉。

4.4传感器及连接线的插拔不能带电操作,不能强制将电机堵转,以避免将电机烧坏;若发现方向不正确时,应在电机停转后改变转动方向。

4.5校验时仪器显示为“X.XX ——X.XX”,其中左边显示的是限速器轮盘节圆旋转线速度,右边显示的是电机橡胶轮节圆旋转线速度。

左边为测量值,右边为参考值,若两者比较接近(一般相差不超过1%)则可判定校验值有效,若相差较大时,应复核限速器轮盘节圆直径,并重新计算和输入节圆周长。

电梯限速器校验指导书

电梯限速器校验指导书

电梯限速器校验作业指导书DLRF/QR002-20101 内容与范围1.1 本指导书规定了电梯限速器校验的基本要求与安全注意事项。

1.2 本指导书适用于电梯限速器的校验。

2 引用标准与文件TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588-2003《电梯制造与安装安全规范》JG135-2000《杂物电梯》3 总则3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。

3.2限速器校验范围为:0.25m/s ~ 10m/s。

3.3 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000《杂物电梯》的规定(见附录A),外观质量可靠,无存在异声。

3.4电梯限速器校验有效期二年,杂物电梯限速器校验有效期五年。

3.5校验报告编号编写规则为:TXSQ-■■-XXXX-△△△△,其中■■为备案序列号;XXXX为年份号;△△△△为检验流水号。

3.6限速器每个运行方向的动作速度需测试三次,若均在范围之内,则取其平均值作为最终校验值。

双向限速器应对两个方向的动作速度分别进行校验。

4注意事项4.1现场校验时先确认环境安全,校验全过程电梯必须在停机状态。

4.2供电电源电压为220V,电压波动不应超过±10 %,若仪器较长时间未作使用,应在校验前通电一段时间。

4.3现场限速器校验拖拉限速器钢丝绳时,必须用专用钩子拖拉,切勿用手拖拉。

4.4传感器及连接线的插拔不能带电操作,不能强制将电机堵转,以避免将电机烧坏;若发现方向不正确时,应在电机停转后改变转动方向。

4.5校验时仪器显示为“X.XX ——X.XX”,其中左边显示的是限速器轮盘节圆旋转线速度,右边显示的是电机橡胶轮节圆旋转线速度。

左边为测量值,右边为参考值,若两者比较接近(一般相差不超过1%)则可判定校验值有效,若相差较大时,应复核限速器轮盘节圆直径,并重新计算和输入节圆周长。

电梯限速器校验实施细则

电梯限速器校验实施细则

电梯限速器校验实施细则一、内容与范围1. 本细则规定了电梯限速器校验的基本要求与安全注意事项。

2. 本细则适用于电梯限速器的校验。

二、引用标准与文件TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588-2003《电梯制造与安装安全规范》、JG135-2000《杂物电梯》三、总则1. 首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。

2. 限速器校验范围为:0.25m/s ~ 10m/s。

3. 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000《杂物电梯》的规定(见附录A),外观质量可靠,无存在异声。

4. 电梯限速器校验有效期二年,杂物电梯限速器校验有效期五年。

5. 校验记录编号格式:XD-XXXX-■△△△,其中XXXX为日期号;■为校验员代号;△△△报告书序号。

6.限速器每个运行方向的动作速度需测试两次,若均在范围之内,则取其平均值作为最终校验值。

双向限速器应对二个方向的动作速度分别进行校验。

四、注意事项1.现场校验时先确认环境安全,校验全过程电梯必须在检修或停机状态。

2.供电电源电压为220V,电压波动不应超过±10 %,若仪器较长时间未作使用,应在校验前通电一段时间。

3.现场限速器校验拖拉限速器钢丝绳时,必须用专用钩子拖拉,切勿用手拖拉。

4.传感器及连接线的插拔不能带电操作,不能强制将电机堵转,以避免将电机烧坏;若发现方向不正确时,应在电机停转后改变转动方向。

5. 校验时仪器显示为“X.XX ——X.XX”,其中左边显示的是限速器轮盘节圆旋转线速度,右边显示的是橡胶轮节圆旋转线速度。

左边为测量值,右边为参考值,若两者比较接近(一般相差不超过1%)则可判定校验值有效,若相差较大时,应复核限速器轮盘节圆直径,并重新计算和输入节圆周长。

五、校验前的准备1. 用大力钳夹住限速器钢丝绳一端或抬起底坑张紧轮,待钢丝绳松弛后将其脱离限速器轮槽。

限速器校验——精选推荐

限速器校验——精选推荐

摘要:主要介绍了限速器是电梯必不可少的安全装置,国家的相关标准、规定,校验方法以及校验结论的判定和其影响因素。

关键词:电梯;限速器;校验一、电梯设置限速器的重要性电梯设有完善的安全保护系统以防任何不安全情况的发生,限速器安全钳系统是电梯必不可少的安全装置,限速器随时监测控制着轿厢的速度,当出现超速度情况时,即电梯额定速度的115%时,能及时发出信号,继而产生机械动作切断供电电路,使曳引机制动。

如果电梯仍然无法制动则安装在轿厢底部的安全钳动作将轿厢强制制停。

限速器是指令发出者,而安全钳是执行者。

两者的共同作用才出现了安全电梯之说。

正是因为有了限速器-安全钳的连锁控制,才使电梯成为安全的垂直运输工具。

二、国家的相关标准、规定TSG T7001-2009第2.11项规定:限速器上应设有铭牌、电气安全装置,使用周期达2年的电梯,或限速器动作速度异常、各调节部位封记损坏的电梯,应由经许可的电梯检验机构或电梯生产单位对其校验,并出具校验报告。

GB7855-2003第9.9.1条规定:操纵轿厢安全钳装置的限速器动作速度应发生在等于额定速度的115%,但应小于:(a)对于除了不可脱落滚柱式以外的瞬时式安全钳装置为0.8m/s;(b)对于不可脱落滚柱式安全钳装置为1.00m/s;(c)对于额定速度小于或等于1.00m/s的渐进式安全钳装置为1.50m/s;(d)对于额定速度大于1.00m/s的渐进式安全钳装置为1.25v+0.25/v。

三、限速器的工作原理及校验限速器应与电梯的运行速度相匹配,电梯的额定速度不同,对限速器的要求也不同,不同形式的电梯限速器都是由弹簧的被压缩量来限制甩块或摆杆动作幅度,从而调定其动作速度值。

限速器出厂时,生产厂家在实验台上调好并加以铅封,不允许用户自行调整改动。

每一台限速器动作速度值的上限就是其铭牌标定的动作速度值。

目前,进行限速器校验使用的电梯限速器测试仪大多是XC-Ⅲ型。

其基本构成为:计算机系统、直流电机、小磁钢、霍尔传感器、打印输出设备、电源插头等。

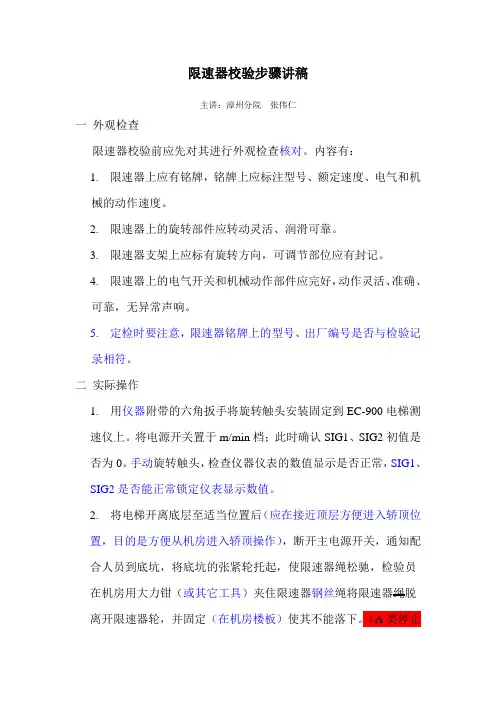

限速器校验步骤讲稿

限速器校验步骤讲稿

限速器校验步骤讲稿主讲:漳州分院张伟仁一外观检查限速器校验前应先对其进行外观检查核对。

内容有:1.限速器上应有铭牌,铭牌上应标注型号、额定速度、电气和机械的动作速度。

2.限速器上的旋转部件应转动灵活、润滑可靠。

3.限速器支架上应标有旋转方向,可调节部位应有封记。

4.限速器上的电气开关和机械动作部件应完好,动作灵活、准确、可靠,无异常声响。

5.定检时要注意,限速器铭牌上的型号、出厂编号是否与检验记录相符。

二实际操作1. 用仪器附带的六角扳手将旋转触头安装固定到EC-900电梯测速仪上。

将电源开关置于m/min档;此时确认SIG1、SIG2初值是否为0。

手动旋转触头,检查仪器仪表的数值显示是否正常,SIG1、SIG2是否能正常锁定仪表显示数值。

2. 将电梯开离底层至适当位置后(应在接近顶层方便进入轿顶位置,目的是方便从机房进入轿顶操作),断开主电源开关,通知配合人员到底坑,将底坑的张紧轮托起,使限速器绳松驰,检验员在机房用大力钳(或其它工具)夹住限速器钢丝绳将限速器绳脱离开限速器轮,并固定(在机房楼板)使其不能落下。

(A类停止点)3. 将电梯测速仪(EC-900)的一组检测线跨接到限速器联动开关的两端,试验联动开关的闭或合与电梯测速仪和一致性相符。

另一组检测线跨接到一磁座微动开关的两端,将磁座微动开关放到限速器“压杆”的下方,使甩块动作时立即拉动压杆打断开关;用电梯测速仪测试开关的位置是否合适。

(此位置一定要选择合适,目的是使限速器机械动作时能准确打到磁座微动开关)4. 用可调速的专用驱动装置(手电钻)逐渐将限速器轮加速,同时用电梯测速仪测量限速轮的线速度。

此时电梯测速仪的测试头(旋转触头)应放在限速器的限速轮上节圆位置,电梯测速仪自动记录限速器节圆处速度。

当限速器节圆处速度达到动作速度时,带动开关动作,电梯测速仪自动保持限速器开关和压杆动作的速度值。

接到限速器联动开关的两端的检测线对应的动作速度就是限速器的电气动作速度,而限速器压杆下方的磁座微动开关对应的动作速度就是限速器的机械动作速度。

电梯限速器校验报告(样板)

电梯限速器校验报告(样板)
审核
日期
年月日
注:
1、本报告未加盖校验单位公章或涂改无效;
2、有上行速度要求时,应测试上行电气(机械)速度。
欢迎您的下载,
资料仅供参考!
致力为企业和个人提供合同协议,策划案计划书,学习资料等等
打造全网一站式需求
校验单位标准文号:
电梯限速校验报告
使用单位
华祥(中国)高纤有限公司
校验单位
东芝电梯(中国)有限公司浙江分公司
许可证编号
(MLY)S3/14-03242
电梯编号
限速器编号
额定
速度(m/s)
下行
电气(m/s)
下行
机械(m/s)
上行
电气
(m/s)
上行
机械
(m/s)
校验Biblioteka 结论GA-120665-010
13SA030324
1.0
1.283
1.384
1.28
合格
GA-120665-020
13SA030304
1.0
1.285
1.386
1.283
合格
校验设备名称
限速器测试仪
型号
BZX-2S
设备编号
D2/13-05884
校验依据
TSG T7001-2009《电梯监督检验和定期检验规则—曳引与强制驱动电梯》
备注
校验员
日期
年月日

电梯实施“限速器动作速度校验”的相关规定及要求

电梯实施“限速器动作速度校验”的相关规定及要求

电梯实施“限速器动作速度校验”的相关规定及要求一、国家质量检验检疫总局规定2017年6月国家质量检验检疫总局公布《质检总局办公厅关于实施《电梯监督检验和定期检验规则》等6个安全技术规范第2号修改单若干问题的通知》(质检办特函〔2017〕868号)。

其中第三条第三款如下:(1)对于新版检规TSGT7001中“限速器动作速度校验”、“制动试验”的检验项目,检验人员现场观察确认时,维护保养单位可以与《电梯维护保养规则》(TSGT5002-2017)中表A-4相应的维保项目一并进行。

二、安全技术规范要求(1)《电梯监督检验和定期检验规则—曳引与强制驱动电梯》TSGT7001-2009第二号修改单2.9(4)限速器(B):“受检电梯的维护保养单位应当每2年(对于使用年限不超过15年的限速器)或者每年(对于使用年限超过15年的限速器)进行一次限速器动作速度校验,校验结果应当符合要求”。

检验方法为:审查限速器动作速度校验记录,对照限速器铭牌上的相关参数,判断校验结果是否符合要求;对于额定速度小于3m/s 的电梯,检验人员还需每2年对维护保养单位的校验过程进行一次现场观察、确认。

三、实施中可能出现的问题( 一)试验条件:如,校验人员无资格证、测试仪器没经过检定等;(二)试验过程:参数输入不准、试验人员对试验方法掌握不准、限速器复位缓慢等;( 三 ) 试验结果:1)限速器测试仪无测试数据;2)限速器测试仪输出的测试数据不准确;四、“限速器动作速度校验”项目的实施对策与措施按照检规要求“限速器动作速度校验”项目应由“维护保养单位每2年(对于使用年限不超过15年的限速器)或者每年(对于使用年限超过15年的限速器)进行一次限速器动作速度校验,对于额定速度小于3m/s 的电梯,检验人员还需每2年对维护保养单位的校验过程进行一次现场观察、确认。

“该项目成功而完整的实施,应包括以下内容:(一)维护保养单位自检人员对该试验项目设置的正确理解。

限速器自行校验工作流程图

限速器自行校验工作流程图

限速器自行校验工作流程图
说明:
1.检验单位符合《宣贯资料》(P102)所涉单位要求,校验人员必须持有效的
电梯安装维修作业证书;
2.如单位内部多人进行限速器校验,应根据2010年3月16日集中培训内容进
行内部培训且有培训记录;
3.内部制订限速器操作规程(作业指导书),可参照特检院网站上《限速器校验
实施细则》样版;
4.限速器校验报告内容至少包含《宣贯资料》(P102-103)所涉的要素,可
参照特检院网站上《限速器校验报告》样版;
5.合用或租用限速器校验设备单位,在提交《电梯限速器校验单位备案表》时
还需提交合用或租用协议;
6.领取限速器校验铭牌必须是校验项目负责人。

电梯限速器备案资料要求。

限速器测试仪作业指导书

限速器测试仪作业指导书

限速器测试仪作业指导书限速器校验作业指导书1.目的为了确保电梯安全牢靠运行,标准电梯限速器检测工作程序和内容,保证限速器检测工作质量,依据有关规定,特制定本作业指导书。

2.适用范围本作业指导书适用于公司购限速器和公司维保在用电梯限速器〔包括配有安全钳的杂物电梯〕机械动作速度和电气动作速度的检测。

3.检测依据TSG T7001-2023《电梯监视检验和定期检验规章—曳引与强制驱动电梯》及第1 号、2 号修改单TSG T7004-2023 《电梯监视检验和定期检验规章—液压电梯》及第1 号、2 号修改单TSG T7006-2023 《电梯监视检验和定期检验规章—杂物电梯》及第1 号、2 号修改单GB 7588-2023《电梯制造与安装安全标准》及第1 号修改单4限速器校验人员及治理4.1从事限速器校验工作的人员,必需是经过省级或以上特种设备安全监视治理部门认可的电梯检验人员,并经公司培训认可。

4.2限速器检测应有与检测工作相适应的检验工具、设备、仪表装置和场地等,并建立必要的规章制度。

4.3校验工作由校验人员负责,校验人员应经专业学问的培训。

校验人员必需具备限速器的根底学问,生疏并能执行限速器校验的有关法规、标准,能娴熟使用检测装置,并把握限速器校验的实际技能。

5.检测周期、工程和要求5.1限速器校验周期按特种设备法规、标准的要求确定。

5.2校验工程:限速器电气动作速度和机械动作速度的检测。

对用于上行超速保护触发元件的限速器还应进展上行电气动作速度和机械动作速度的检测。

5.3需校验的限速器,应按其电梯的额定速度和与其相对应的安全钳依据《电梯制造与安装安全标准》9.9 条规定确定其动作速度,常用的限速器可参考表一的检测数据。

5.4动作速度的检测应至少进展二次,当二次检测结果与其平均值的偏差不大于限速器检测仪器的误差时认定该限速器动作速度合格;当二次检测结果与其平均值的偏差大于限速器测量误差时应进展第三次检测,以较接近的二次动作速度取平均值,其偏差不大于限速器测量误差时也可认定该限速器动作速度合格;否则应判定该限速器动作速度不合格。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电梯限速器校验作业指导书05-181.目的为了保证电梯限速器校验工作质量,规范校验工作程序和内容,确保校验结果的准确性,特制定本指导书。

2.适用范围本检定细则所称电梯限速器校验,适用于曳引式电梯、液压电梯、杂物电梯等电梯限速器的校验(不适用防爆电梯)。

测试电梯限速器动作速度(电气、机械)是否与限速器标称动作速度相符或与《电梯制造与安装安全规范》GB7588-2003规定相符,而且与电梯额定速度相匹配。

3.校验依据TSGT7001-2009《电梯监督检验和定期检验规则一曳引与强制驱动电梯》TSG T7004-2012《电梯监督检验和定期检验规则一液压电梯》GB 7588-2003《电梯制造与安装安全规范》GB 25194-2010《杂物电梯制造与安装安全规范》4.校验仪器和工具及要求注:本规程不排除采用更先进的、精度更高的检定仪器设备或综合性检定仪器设备进行校验。

5.校验程序及要求5.1电梯限速器校验的申请及受理(1)用户要求限速器校验时,需填写《电梯检验申请、受理/任务单》(应详实地填写限速器的型号参数及与其对应的电梯的注册代码,要求盖有使用单位公章或申请人签字。

)。

(2)对于无机房电梯或检验现场不具备限速器校验条件的电梯,申请方应将限速器拆卸送到本公司校验室进行校验。

5.2电梯定期检验过程中限速器校验的要求在电梯定期检验过程中,限速器出现下列情况之一,需要现场校验限速器,并出具校验报告:(1)使用周期达到2年的限速器,并且定期检验时无限速器校验报告;(2)使用周期达到5年的杂物电梯限速器,并且定期检验时无限速器校验报告;(3)限速器动作出现异常;(4)限速器各调节部位圭寸记损坏的电梯。

5.3校验前准备事项(1)检验运营中心应至少安排2名具有电梯检验员或以上资格的人员执行电梯限速器的校验工作;(2)校验人员必须了解电梯限速器的基础知识,熟悉并能执行限速器校验的有关法规、标准,能熟练使用校验仪器,并具备限速器校验的实际技能;(3)执行现场校验的检验员首先应检查所带的检验仪器设备及校验工具是否齐全,校验仪器设备及校验工具状态应完好,仪器设备应在计量检定有效期内;(4)校验人员应配备和穿戴必需的防护用品,安全监督员(现场检验组长)应做好安全交底,并且告知检验员应遵守施工现场或者使用单位明示的安全管理规定。

5.4现场校验条件的确认进入检验现场时,校验人员应首先确认现场校验条件。

校验现场应具备以下条件:(1)机房或者机器设备间的空气温度应保持在5〜40C之间;(2)电源输入电压波动在额定电压值的士7 %范围内;(3)环境空气中没有腐蚀性和易燃性气体及导电尘埃;(4)检验现场(主要指机房或者机器设备间、井道、轿顶、底坑)应清洁,没有与电梯工作无关的物品和设备,基站、相关层站、轿厢内等检验现场应放置表明正在进行检验的警示牌;(5)对井道进行了必要的封闭;特殊情况下,电梯设计文件对温度、湿度、电压、环境空气条件等进行了专门的规定的,检验现场的温度、湿度、电压、环境空气条件等应符合电梯设计文件的规定。

对于不具备现场校验条件的电梯,或者限速器校验操作时可能导致危险,校验人员可以中止校验,并要求电梯使用单位将限速器拆下进行校验。

5.5现场校验(1)限速器外观检查限速器的铭牌应标注型号、额定速度、电气和机械动作速度;限速器旋转部件应转动灵活、润滑可靠;限速器外露旋转部分应涂黄色警示色;限速器支架上应有限速器旋转方向标记;限速器电气动作开关和机械动作部件应完好,动作灵活、准确、可靠,无异常声响;限速器额定速度应与电梯的额定速度相匹配。

(2)将轿厢开至顶层,关闭层门和轿厢门,在层门处放置警示牌,断开电梯主电源开关。

(3)测量限速器绳轮的节圆直径D:用游标卡尺测量限速器钢丝绳之间的距离L、钢丝绳的直径d,则限速器绳轮的节圆直径D=L-d。

如图4-1 :图4-1(4)使用大力钳将限速器钢丝绳脱离限速器轮。

(5)测量电梯限速器测试仪的检测电源,电源要求额定电压220V, 电压波动在+7% —10%范围内。

(6)按限速器测试仪操作规程(附件A)执行限速器速度测试仪操作。

5.6注意事项(1)每个动作速度应测量三次,取平均值,如果发现某一测量值异常,应重新测量三次。

(2)不应戴手套检查旋转部件,且应注意剪切和挤压等危险。

(3)驱动电机的转速变化率应尽量小,即应以尽可能低的加速度来达到限速器的动作速度,以便消除惯性影响。

(4)校验后应将限速器钢丝绳及时复位(限速器绳复位时,应防止绳的张力过大及大力钳的意外窜动),并对限速器、安全钳拉杆和底坑限速器张紧轮等相关部件的复位情况进行确认,并以检修速度先向上后向下,先点动后小距离运行,确认无异常情况后,电梯方可投入正常运行。

(5)对于拆卸下来的限速器,限速器绳轮的节圆直径D=D2h+d(D0为限速器绳轮的外圆直径,h为轮槽的深度,d为钢丝绳直径),然后按限速器测试仪操作规程附件A执行限速器速度测试仪操作。

5.7校验结果的判定5.7.1当电梯额定速度V时,(1)操纵轿厢安全钳的限速器动作速度V i : 115%V < V i<下列各值,①非不可脱落滚柱式瞬时式安全钳为0.8m/s ;②不可脱落滚柱式瞬时式安全钳为1m/s;③额定速度V < 1m/s的渐进式安全钳为1.5m/s ;0 25④额定速度V >1m/s的渐进式安全钳为1.25V 一一(m/s)。

V注:对于额定载重量大,额定速度低的电梯,限速器动作速度V i:115%/ < V i W出厂标定值。

(2)对重(或平衡重)安全钳的限速器动作速度V2 : V i<V2 < 110%/i (3)根据轿厢上行超速保护装置类型的不同,其触发装置也不同。

1)除使用对重(或平衡重)安全钳外,轿厢上行超速保护装置速度范围V3: 115%/ < V3 < 110%/1。

①轿厢上行安全钳,V3是指操纵轿厢安全钳的双向限速器的上行机械动作速度;②曳引轮制动器作为轿厢上行超速保护装置时,V3是指操纵轿厢安全钳的限速器的上行电气动作速度;③夹绳器、制动夹轨器等既有用操控轿厢安全钳的双向限速器的上行机械动作触发,也有操纵轿厢安全钳的限速器的上行电气动作触发(但要求在停电溜梯时也能动作),视实际情况而定。

2)使用对重(或平衡重)安全钳时,V3是指对重(或平衡重)安全钳的限速器的机械动作速度:V1<V3 < 110%/1。

(4)限速器电气开关动作速度V1e: V1e<V1、V2或V3 (当V < 1m/s时V ie W V i、V2 或V3 ) o为防止限速器电气开关误动作,限速器电气开关动作速度V1e应大于105%/ ;限速器电气开关动作速度接近电梯额定速度时,参考限速器动作速度,建议此动作速度不宜小于115%/。

表1 :校验结果判定要求注:v表示电梯额定速度。

5.7.2在3次测试中,限速器的实测动作速度均应满足5.7.1规定的范围内,校验结论为合格,否则校验结论为不合格。

对于合格的限速器,应重新进行铅封,铅封应标有校验日期,并在10个工作日内出具校验结论为合格的校验报告。

对于不合格的限速器,应给予调试合格后加铅圭寸。

当无法调试或多次调试后仍不能达到合格标准时,应出具校验结论为“不合格”的校验报告,并在备注中提示使用单位将限速器交制造厂家修理或将限速器更新。

6.资料归档6.1校验工作完成后,公司应当按照相关要求,将下列资料及时汇总、归档。

(1)《电梯限速器校验原始记录》;(2)《电梯限速器校验报告》;(3)《电梯检验申请、受理/任务单》;(4)《特种设备中止检验通知单》(如果有);(5)其它与校验工作相关的资料。

6.2存档资料应当至少保存6年。

7.异议处理校验人员应告知使用单位如果对校验结果有异议,应在接到《通知书》或校验报告后的15日内向公司提出异议意见,公司应当执行《申诉、投诉与抱怨处理程序》。

8.相关文件、记录和报告1)文件控制程序CSSI/CX012)记录控制程序CSSI/CX023)检验仪器设备管理程序C SSI/CX05 4)检验检测过程控制程序C SSI/CX09 5)保密与保护所有权程序C SSI/CX10 6)接受安全监察管理程序C SSI/CX11 7)检验检测方法的确定及应用程序CSSI/CX128)计算机软件编审和数据安全保密程序CSSI/CX139)检验检测安全管理程序CSSI/CX1810)检验报告和原始记录的控制程序CSSI/CX1911)检验检测质量监督程序CSSI/CX2012)不符合控制程序CSSI/CX2413)申诉、投诉与抱怨处理程序CSSI/CX2514)纠正措施控制程序15)预防措施控制程序16)电梯检验申请、受理/任务单CSSI/CX27CSSI/CX28CSSI/ZJCX090117)特种设备检验意见通知书CSSI/ZJCX090218)特种设备中止检验通知单CSSI/ZJCX090319)曳引与强制驱动电梯定期检验细则CSSI/XZ- YQ-A/O 20)自动扶梯和自动人行道定期检验细则CSSI/XZ-FR-A/021)杂物电梯定期检验细则CSSI/XZ-ZW-A/022)消防员电梯定期检验细则CSSI/XZ-XF-A/0上述文件未注年号,意即应采用最新版本。

9.本细则由本机构制定并负责解释。

上级主管部门另有规定的事宜,从其规定。

10.校验记录、校验报告的填写附件A GD-5电梯限速器数字测试仪操作规程附件B 电梯限速器校验原始记录(格式)附件C 电梯限速器校验报告(格式)附件AGD-5电梯限速器数字测试仪操作规程一、适用范围本规程适用于GD-5电梯限速器数字测试仪的操作使用。

二、使用前检查1.测量前关闭电梯电源。

2.连接接地线,将接地线另一端接地。

三、使用方法1•将驱动电机线、仪器电源线、测速传感器连接线、电气开关线与控制面板对应位置连接。

2•将限速器电器开关和电梯的安全回路断开,将两个鳄鱼夹夹在限速器电器开关的两端3•将随机附带的一小磁钢吸附在限速器轮盘上,速度传感器探头通过磁力座吸附在限速器上,使其正对小钢磁(图1),调节螺栓使传感器探头距小磁钢在5mm内。

注:如果测量时,传感器探头距小磁钢在5mm内无感应,将小磁钢反过来。

图14.开机首先进入主界面(图2),主界面将显示仪器提供的所有功能,点击“测量”按钮,进入参数设置界面(图3)图 2图3 参数设置界面5.进行参数设置,点击相应文本框可以出现数字键盘,然后根据实际情况设置好限速器节圆直径及额定速度,点击“下一步”按钮进入限速器速度测量界面(图4)。

1 m/s0 0 Rn 0 m/s测量界面6•将驱动轮靠在限速器去掉钢丝绳的凹槽上,根据限速器的运行方向正确设置点击转向开关,在测量界面中按“测量”键开始测量,屏幕显示“测量进行中”,“打印”和“退出”按钮变为不可用。
