(完整word版)基于ZEMAX的激光扩束镜的优化设计

合集下载

基于ZEMAX的简单透镜的优化设计

实验二基于ZEMAX的简单透镜的优化设计一．实验目的学会用ZEMAX对简单单透镜和双透镜进行设计优化。

二．实验要求1.掌握使用ZEMAX实现光学优化设计的基本过程；2.学会生成光线像差（ray aberration）特性曲线、光程差（OPD）曲线和点列图（Spotdiagram）、焦点色位移图和场曲图；3.学会面厚度的求解方法，学会定义透镜的边缘厚度解和视场角，进行简单的优化；4. 初步掌握为实际生产和装配考虑的额外设计和优化。

三．实验原理（一）基本设计过程1．拟好设计草图（光路图）；2.软件仿真光路图；3. 优化设计：像质分析评价—优化—再分析评价—再优化--……达到指标；4. 输出结果。

（二）优化设计仿真光路图完成以后，调用各种像质分析图进行像质分析评价，看设计是否达标，如还未达标，则恰当使用各种优化工具进行初步优化；然后再重新进行分析评价，看是否达标，如此反复，直到设计达标。

1.像质分析图。

本实验中需学会调用光线像差（ray aberration）特性曲线、光程差（OPD）曲线和点列图（Spot diagram）、焦点色位移图和场曲图来进行像质分析评价，各图可从主菜单-分析中调出。

光线像差（ray aberration）特性曲线：关于光瞳坐标函数的光线像差特征曲线，见理论课内容。

光程差（OPD）曲线：见理论课内容。

点列图（Spot diagram）：焦点色位移图（Chromatic Focal Shift）：不同波长（颜色）的光线对于同一个正透镜的不同焦距的曲线，可直观看出色差的大小。

视场、场曲图：见理论课内容。

2.调用优化工具进行优化。

本实验中需掌握solves功能和评价函数(Merit Function)两种优化工具。

(1)Solves功能：解（solves），能使一些函数可以自动地调整特定值，可在曲率、厚度、玻璃名称、半径、圆锥系数等参数上指定；(2)评价函数：评价函数也叫优化函数，可由直接调用系统自带默认评价函数或用户自创评价函数来创建，函数中的变量由用户自己在镜头数据编辑框中设置，函数值会实时显示在评价函数编辑框的表头上，函数值越小，说明优化的结果越好。

基于 ZEMAX 的二维变焦扩束光学系统设计

基于 ZEMAX 的二维变焦扩束光学系统设计于陶然;王超;唐晓军;刘洋【摘要】For the size control problem of slab laser’s output beam,a two-dimensional continuous zoom beam expender optical system is designed which expander ratio can reach 14 ~20 ×in the direction of X and 1.25~1.55 ×in the direction of Y.The movement rule of the fixed part,zooming part and compensating part are derived through the analy-sis of the three component zoom lens.The theoretical value is optimized by the ZEMAX,which makes the aberration of the system meet the requirement.Working wavelength of the system is 1064nm,and the size of output beam in a cer-tain range can be expanded to 35 ~40 mm.The system has some advantages of a simple structure,a short zoom dis-tance and a smooth zoom path.%针对板条激光器出射光束的尺寸控制问题，设计了一个在 X 方向扩束倍率为14～20×，Y 方向扩束倍率为1．25～1．55×的二维连续变焦扩束光学系统。

基于ZEMAX的激光光束整形技术试验研究

在激光技术的许多应用领域中, 光束质量至关重要。激光材料加工 , 光学信息处理、存储和记录 , 激光的医学临床应用等领域, 都对光束质量有较高的要求。在非线性光学的频率变换技术中, 要求抽运激光束强度均匀 ; 在高功率固体激光器和放大器中, 输入光束的不均匀性会导致非线性效应, 使输出光束质量变坏, 甚至损坏激光工作物质。激光光束质量不仅影响激光器的整体性能 , 也极大地影响激光技术的应用水平。通常激光器发出的激光束的空间强度分布呈高斯分布 , 即高斯激光束。在很多应用中 , 希望激光束是均匀分布。因此, 对激光光束进
基于zemax的激光光束整形技术试验研究中北大学电子测试技术国家重点实验室山西太原030051由于半导体激光器的发散角较大且输出的光束光斑是椭圆形因此需要对其输出的光束进行空间整形成一个近似圆形的激光光斑
Vo l. 50 No 3
工程与试验 EN GIN EERIN G & T EST
Sep. 2010
经过扩束镜准直整形之后 , 半导体激光器的发散角为: = D L ( 2)
L 代表激光传输距离 , D 代表经过扩束准直之后的光斑直径。将准直之后的参数按上述要求代入公式 ( 2) , 得: 50 = 0 22m rad; 100 = 0 2m rad; 150 = 0 22mr ad ;
200
衔接扩束镜之后所测得的光斑尺寸数据 50 1 1 100 2 0 150 3 3 200 4 1
传输距离 ( m) 光斑尺寸 ( cm)
3 3 试验结果分析在未加扩束镜之前 , 激光器的发散角大小按下式计算 : = D L ( 1)
L 代表激光传输距离 , D 代表光斑直径。 L 分别取 50m 、 100m 、 150m 以及 200m 。相应的 D 选取 4 5cm 、 10 5cm 、 15 2cm 及 19 8cm 。代入公式( 1) ,

(完整版)基于ZEMAX的激光扩束系统设计开题报告

毕业设计开题报告学生姓名：学号：学院、系：专业：光电信息工程设计题目：基于ZEMAX的激光扩束系统设计指导教师:年月日开题报告填写要求1．开题报告作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。

此报告应在指导教师指导下，由学生在毕业设计(论文）工作前期内完成，经指导教师签署意见及所在专业审查后生效；2．开题报告内容必须用按教务处统一设计的电子文档标准格式（可从教务处网页上下载）打印，禁止打印在其它纸上后剪贴，完成后应及时交给指导教师签署意见；3．学生写文献综述的参考文献应不少于15篇(不包括辞典、手册）。

文中应用参考文献处应标出文献序号，文后“参考文献”的书写，应按照国标GB 7714—87《文后参考文献著录规则》的要求书写，不能有随意性;4．学生的“学号”要写全号（如020*******，为10位数),不能只写最后2位或1位数字；5。

有关年月日等日期的填写，应当按照国标GB/T 7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求，一律用阿拉伯数字书写。

如“2004年3月15日"或“2004—03—15”；6. 指导教师意见和所在专业意见用黑墨水笔工整书写，不得随便涂改或潦草书写.(完整版)基于ZEMAX的激光扩束系统设计开题报告毕业设计开题报告1．结合毕业设计情况，根据所查阅的文献资料，撰写2000字左右的文献综述:文献综述1。

1 本课题研究的背景激光扩束系统是激光干涉仪、激光测距仪、激光雷达等诸多仪器设备的重要组成部分，其光学系统多采用通过倒置的望远系统来实现对激光束的扩束.激光器发出的光束直径很细小，通常只有零点几到几毫米，激光束的这些特性在某些方面是很有用的。

然而在一些应用领域中需要的却是宽光束，如激光全息、光信息处理、激光照明等.例如在激光干涉仪的应用中，它要照射比激光束口径大的多的被测物体，然后通过光束的干涉来实现测量。

又如在激光的全息应用中，它要照射比激光束口径大得多的全息记录介质,以实现信息的记录和重现。

（完整版）基于ZEMAX的激光扩束镜的优化设计.doc

（完整版）基于ZEMAX的激光扩束镜的优化设计.doc光学软件设计实验报告：基于 ZEMAX的激光扩束镜的优化设计姓名：学号： 2011146211⼀、实验⽬的学会使⽤ ZEMAX软件对多重结构配置的激光束扩⼤器进⾏优化设计。

⼆、实验要求1、掌握使⽤多重结构配置。

2、进⼀步学习构建优化函数。

三、实验内容设计⼀个激光扩束器，使⽤的波长为 1.053um，输⼊光束直径为 100mm ，输出光束的直径为20mm，且输⼊光束和输出光束平⾏。

要求只使⽤两⽚镜⽚，设计必须是伽利略式的（没有内部焦点），在镜⽚之间的间隔必须不超过 250mm ，只许使⽤ 1 ⽚⾮球⾯，系统必须在波长为 0.6328um 时测试。

玻1、打开 ZEMAX软件，关闭默认的上⼀个设计结果，然后新建⼀个空⽩透镜。

2、在 IMA ⾯（像平⾯）前使⽤insert 插⼊ 4 个⾯，输⼊相关各⾯的厚度、曲率半径和璃类型值。

3 、点击Gen设置⼊瞳直径为100 ，点击Wav设置波长为1.053微⽶。

4、在主菜单Editors 5， Py 输⼊ 1， taiget 输⼊⾥构建⼀个优化函数，将第⼀⾏操作数类型改为10， weight 输⼊ 1。

REAY ， surf 输⼊5、在评价函数编辑窗中选⼯具—默认优化函数。

选reset，将“开始在”的值设置为2，确定。

6、点击 Opt 进⾏优化，优化后⽣产OPD 图。

7、将第⼀⾯的conic 设置为变量（ control+z ）。

再次进⾏优化，重新⽣产O PD 图并观察。

并8、将三个曲率和圆锥西数的变量状态去掉。

9、点击 Wav 重新配置光波长，将之前的分1.053 改为0.6328，确定后再次更新析OPD 图。

此10、将第⼆⾯的厚度时去掉250mm第设为可变，然后再次点击Opt⼆⾯的可优化，重新⽣成变状OPD态图。

11、从主菜单—编辑中调出多重结构编辑窗，在这个窗⼝的编辑菜单中选“插⼊结构”来插⼊⼀个新的结构配置，双击第⼀⾏第⼀列，从下拉框中选wave，在同样的对话框⾥为wavelength选择 1 ，确定。

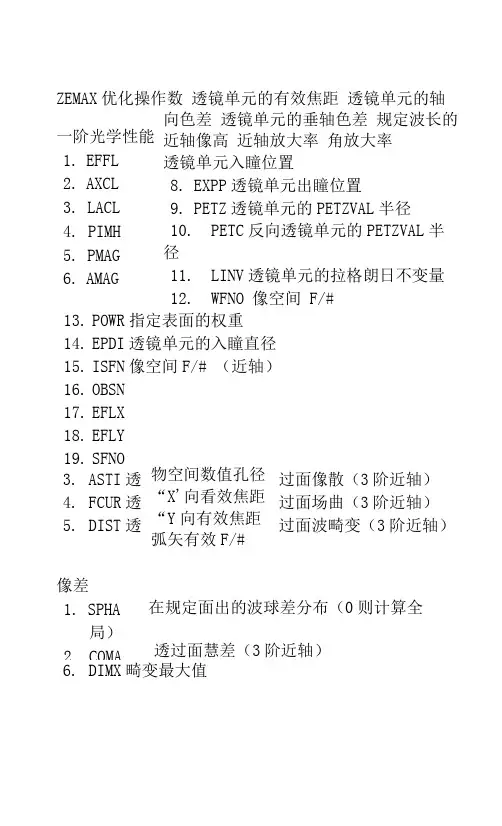

完整word版zemax操作数手册
