铁路数字信号电缆培训知识

内屏蔽、铁路数字信号电缆

基础知识

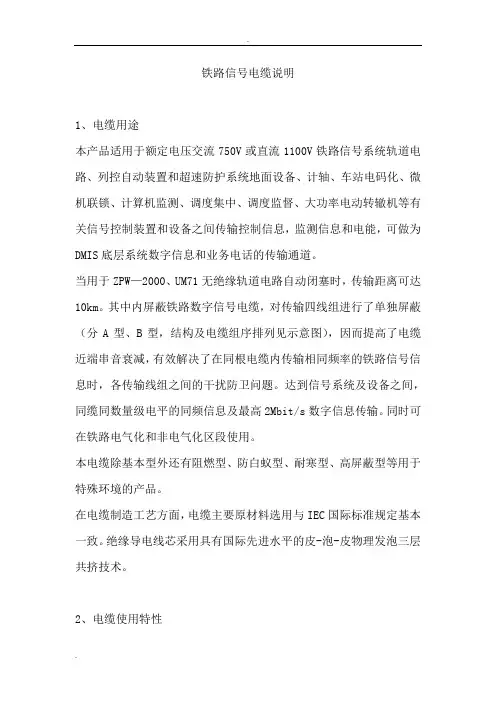

一、使用范围

适用于铁路信号系统中有关设备和控制装置之间的连接，可实现1MHz（模拟信号）、2Mbit/s（数字信号）、额定电压交流750v或直流1100v及以下系统控制信息与电能的传输。

二、使用特性

1、电缆的使用环境温度为-40℃～+60℃，敷设的环境温度不低于-10℃。

2、电缆导体的长期工作温度不超过+70℃。

3、电缆的允许弯曲半径：非装铠电缆应不小于电缆外径的10倍；铠装电缆应不小

于电缆外径的15倍；内屏蔽电缆应不小于电缆外径的20倍。

三、型号、规格及产品表示

1、各部分代号及代号的含义

2、规格

1）电缆的规格以缆芯芯数表示。

2）铁路数字信号电缆的规格为：4、6、8、9、12、14、16、19、21、24、28、

30、33、37、42、44、48、52、56、61。

3）内屏蔽铁路数字信号电缆的规格为：8A、8B、9B、12A、12B、14A、14B、16A、16B、19A、19B、21A、21B、24A、24B、28A、28B、30A、30B、33A、33B、37A、37B、42A、42B、44A、44B、48A、48B。

4）产品用型号、规格及标准编号表示。

如：SPTYWL23 37×1.0表示为37芯铜芯皮-泡-皮物理发泡聚烯烃铝护套双钢带铠装聚乙烯外护套铁路数字信号电缆。

如：SPTYWPA23 33A×1.0 表示为33芯A型铜芯皮-泡-皮物理发泡聚烯烃综合护套双钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆。

四、技术要求

1、导体

导体采用TR型软圆铜线T1R、T2R、TU2R。导体的标称直径为1.0mm。

导体作用：导体是产品发挥其使用功能的主体构件，是传输电力或传递信息的，即在导体上要通过电流或传导电磁波。

2、绝缘

绝缘作用：是在导体外层起着电绝缘作用的构件。

1）绝缘为皮-泡-皮三层共挤物理发泡聚烯烃绝缘结构。气泡应均匀分布，气泡间应互不连通，绝缘厚度应满足产品性能要求。

2）绝缘线芯应制成红、绿、白、兰四种颜色。

3、线组

1）对线组由两根不同颜色的绝缘芯线绞合而成。

2）星形四线组由四根不同颜色的绝缘线芯绞合而成。不同绞合节距的星形四线组疏绕不同颜色的非吸湿性聚酯纱。

3）绞合方向：对线组和四线组均为左向绞合。

星绞的目的：使两对工作线对分别在对称位置上，组成一个稳定的单原四线组，最大限度地减少串音。

4、屏蔽四线组

屏蔽作用：是一种将线缆产品中的电磁场与外界的电磁场进行隔离的构件，即线缆产品中传递的信息不外泄、不对外界仪器仪表或别的线路产生干扰。

1）屏蔽四线组由星形四线组和屏蔽层组成。紧贴铜带顺放一根直径不小于0.4mm 的细铜丝作泄流线。铜丝的作用：是增加屏蔽的传导作用。

2）铜带应导通。

5、缆芯

1）除四芯电缆外，其他规格的缆芯外层绞合均为右向，内层绞合方向均为左向。

交换绞向的目的：是为了结构稳定，断开导线时不会发生散开。规定最外面一层必须采用右向绞合，目的是：方便两段电缆的连接。

2）缆芯外包覆非吸湿性绝缘材料带。为保证缆芯的圆整性，在缆芯内可适当填充填充绳。

6、综合护套

1）综合护套铝带的厚度不小于0.18mm。铝带应双面涂复聚合物薄膜。

2）铝带应连续。

3）聚乙烯套粘附在铝带的聚合物薄膜上。

4）聚乙烯套具备完整性。

5）聚乙烯套与铠装钢带的内衬层一次挤出。其标称厚度为1.5mm。

7、铝护套

1）铝护套的厚度不小于1.1mm。

2）电缆的铝护套应密封，不漏气。

3）铝护套外均匀涂覆一层0.1mm厚的热熔胶，再挤制一层聚乙烯内衬层。

4）铝管经过扩口（铝管扩口后外径为扩口前外径的1.3倍）试验。

5）铝护套能经受弯曲试验。

8、铠装层

铠装层的作用：是防止和承受各种机械力，如钢带铠装主要是防止来自径向的外力破坏。

1）内衬层外左向间隙绕包2层镀锌钢带或高导磁钢带。

2）综合护套电缆屏蔽系数不大于0.8，铝护套电缆屏蔽系数不大于0.2。

9、外护套

外护套作用：是对外铠装层进行保护，如敷设过程中的擦伤、卡住等，以及运行中的密封保护和防腐蚀等。

五、电缆的电气性能符合表1、表2规定。

表1 非屏蔽组电缆的电气性能

续表 1

表2电缆屏蔽四线组电气性能

六、电缆交货长度

1、标准盘长1000m±20m，1000m及以上的电缆不少于总交货长度的50%，500m以

下的短段电缆交货长度不超过总交货长度的5%。

2、电缆的长度计量误差不超过±0.5%。

3、根据双方协议，允许以任何长度电缆交货。

七、检验规则

1、电缆由制造厂技术检查部门检验合格后方能出厂，出厂电缆附有产品质量检验合格证。

2、电缆按规定的试验类型进行检验。型式试验（T）、抽样试验（S）、例行试验（R）的定义见GB/T5441.1规定。

3、抽样试验从每批送检电缆中抽取10%，但不小于一盘。如有一项不合格时，应就不合格项加倍抽测，如仍不合格时，则该批电缆应全部进行检验。

八、标志、包装、运输、储存

1、标志

1）电缆护套外表面上印有制造厂厂名或其代号、制造年份及电缆型号。

2）电缆外护套印有白色能永久辩认的清晰长度标志，长度标志以米为单位，标志印字间距为1m±0.5%m，印字高度为6mm±1mm，字体清晰完整。

2、电缆盘上标明：

a：制造厂名称；

b：电缆型号、规格；

c：长度 m；

d：毛重 kg；

e：出厂编号；

f：制造日期年月；

g：表示电缆盘正确旋转方向箭头。

3、包装

1）电缆整齐地卷绕在电缆盘上。电缆盘筒体直径不小于铝套外径的30倍。每个电缆盘上只卷绕一个交货长度的电缆。

2）电缆，两端用封头帽密封，端头固定在电缆盘上。外端固定在电缆侧板内。电缆A端应为包装外端；允许B端为外端发货，在盘上标明"外B"字样。

3）电缆每个包装盘上均附有产品合格证、产品说明书、电缆封头帽，对于产品送货单由驾驶员直接交给施工单位接货人。
