空压机控制器界面软件说明书
螺杆空压机控制器(面板)操作说明
螺杆空压机控制器 操作说明V1.3上海宏赛自动化电气有限公司2007-10-12一、基本操作面板二、按键介绍启动 ―― 在无故障情况下启动运行空压机并可从停机切换到运行状态。
停止 ―― 停止运行空压机。
设定键 ―― 修改参数后，按此键确认数据存储输入。
上移键 ―― 在缺省页面下作为时间查询键；数据修改时，按此键增加该数位；在菜单选择时作为选择键。
下移键 ―― 在缺省页面下作为主菜单键；数据修改时，按此键减少该数位；在菜单选择时作为选择键。
移位/确认键 ―― 在缺省页面下作为近/远控切换键；数据修改时，此键作为移位键；在菜单选择时作为确定键。
返回键 ―― 在菜单操作时，此键作为返回键返回上一级菜单。
三、外部开关量和模拟量的输入输出特点说明经济型空压机控制接口说明JP1引脚号名称 意义 1PIN+ 压力传感器输入＋ 2PIN- 压力传感器输入－ 3TIN- 温度传感器输入－ 4TIN- 温度传感器输入－ 5TIN+ 温度传感器输入＋ 6I1 主机电流(R)传感器输入 7I2 主机电流(T)传感器输入 8FIR 风机电流(R)传感器输入 9FIT风机电流(T)传感器输入 10VST ST 相电压传感器输入 11GND 信号公共点JP4引脚号名称 意义 1DI0 空滤信号输入（常开） 2DI1 油滤信号输入（常开） 3DI2 油细信号输入（常开） 4DI3 压力开关输入（常开） 5 DI4 紧停信号输入（常闭）6 GND 输入信号公共点7 A RS485通讯口8 B RS485通讯口JP3引脚号 名称 意义1 ACIN0 接触器用电源输入1（内部继电器输出公共点）2 ACIN1 接触器用电源输入2 （内部RC公共点）3 VD 加载电磁阀输出4 KF 风机接触器输出5 RCS Y接插器RC 输出6 KS Y接插器输出7 RCD △接触器RC输出8 KD △接插器输出9 KM 主接触器输出JP5引脚号 名称 意义1 XGD 接大地2 ACIN0 ～25V电源输入（与R相同名）3 ACIN1 ～25V电源输入（与S相同名）四、空压机操作使用介绍控制器通电后，操作面板上电源信号灯亮。

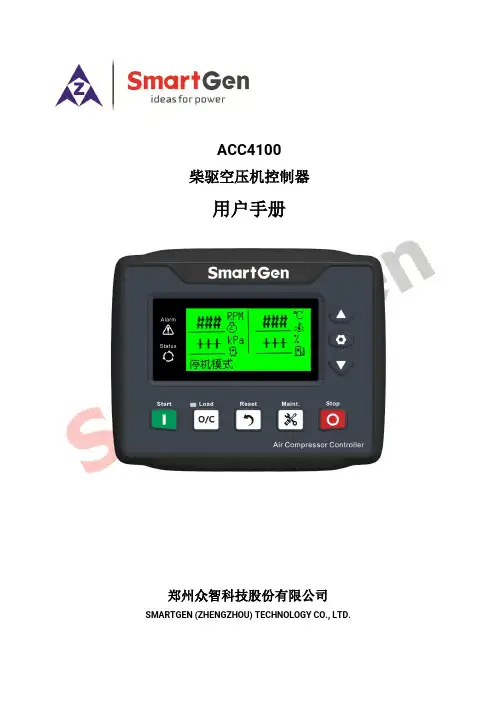

众智科技ACC4100柴驱空压机控制器用户手册
ACC4100柴驱空压机控制器用户手册郑州众智科技股份有限公司SMARTGEN (ZHENGZHOU) TECHNOLOGY CO., LTD.目次前言 (4)1 概述 (6)2 性能特点 (6)3 规格 (7)4 操作 (8)4.1 按键功能描述 (8)4.2 控制器面板 (9)4.3 开停机操作 (9)4.3.1 开机顺序 (9)4.3.2 停机顺序 (10)4.4 设置预供油输出的开机操作 (10)4.5 应急开机 (10)4.6 空压机加/卸载调速过程 (10)5 DPF手动再生 (11)5.1 DPF手动再生概述 (11)5.2 DPF再生面板图标描述 (11)5.3 DPF手动再生操作 (12)6 保护 (13)6.1 警告 (13)6.2 停机 (14)7 接线 (16)8 编程参数范围及定义 (18)8.1 参数范围及定义 (18)8.2 可编程输出口1~6可定义内容 (24)8.2.1 可编程输出口1~6可定义内容 (24)8.2.2 自定义时间段输出 (28)8.2.3 自定义组合输出 (28)8.3 可编程输入口定义内容 (29)8.4 传感器选择 (31)8.5 起动成功条件选择 (32)8.6 维护设置 (32)9 参数设置 (33)10 传感器设置 (35)11 试运行 (36)12 典型应用 (36)13 安装 (37)13.1 卡件 (37)13.2 外形及开孔尺寸 (37)14 控制器与发动机的J1939连接 (38)14.1 CUMMINS ISB/ISBE（康明斯） (38)14.2 CUMMINS QSL9 (38)14.3 CUMMINS QSM11（进口） (38)14.4 CUMMINS QSX15-CM570 (39)14.5 CUMMINS GCS-MODBUS (39)14.6 CUMMINS QSM11（西安康明斯） (40)14.7 CUMMINS QSZ13（东风康明斯） (40)14.8 DETROIT DIESEL DDEC III / IV（底特律） (40)14.9 DEUTZ EMR2（道依茨） (41)14.10 JOHN DEERE（强鹿） (41)14.11 MTU MDEC (41)14.12 MTU ADEC（SMART模块） (41)14.13 MTU ADEC（SAM模块） (42)14.14 PERKINS（珀金斯） (42)14.15 SCANIA (42)14.16 VOLVO EDC3（沃尔沃） (43)14.17 VOLVO EDC4 (43)14.18 VOLVO-EMS2 (44)14.19 玉柴 (44)14.20 潍柴 (44)15 故障排除 (45)16 装箱清单 (46)前言是众智的中文商标是众智的英文商标SmartGen ― Smart的意思是灵巧的、智能的、聪明的，Gen是generator(发电机组)的缩写，两个单词合起来的意思是让发电机组变得更加智能、更加人性化、更好的为人类服务。
Atlas控制器操作说明资料
第三章功能键功能键功能键1用途：* 手动加载卸荷空压机* 响应或程序设定* 主机过载，停机，维护信息，急停状态复位* 存取控制器收集的数据功能键功能的改变取决于屏幕菜单。
它最普通的功能列于下表。
表二：功能键功能第四章滚动键滚动键1可以在显示中进行滚动操作。
只要在屏幕中最右侧可以见到向下的箭头指示，就可以利用同样符号的滚动键查看下一个项目。
只要在屏幕中最右侧可以见到向上的箭头指示，就可以利用同样符号的滚动键查看上一个项目。
第六章激活菜单当控制器上电时，主屏幕将会立即显示。
以下是空压机进入工作状态的一个画面例子。
在按下F1“菜单”键后，菜单“状态数据”将在水平箭头处出现。
* 按确认键2以便选择该菜单，若当前空压机状态符合起动条件，主屏幕将会出现以下画面。
若当前空压机状态不符合起动条件，也既出现报警状态，则会出现报警信息，详细见8.3节。
* 或者通过滚动键1与确认键2选择其它菜单单独按下滚动键1的下滚动键可以快速查看当前空压机的状态，见附页菜单项目层次的结构图。
第七章主屏幕菜单7.1功能主屏幕菜单显示了空压机操作状态以及它是控制器其它功能菜单的入口。
7.2操作程序当控制器电源接入时，主屏幕立即显示并进入到初始的工作状态屏幕。
假如上电后滚动键1，确定健2与功能键3数分钟未使用时，控制器将返回并保持主屏幕显示状态。
任何子菜单屏幕显示的情况下，按下F1“主显示屏”键将返回主屏幕。
下面是一个主菜单显示状态的一个例子，该例子显示的是空压机正在加载状态。
屏幕指示如下：* 工作传感器名称和它的实际读数值。
* 空压机运行状态信息* 功能键3的不同实际功能由屏幕指示* 按功能键3中的F1“菜单”键将进入子菜单* 按功能键3中的F3“卸载”键将进行进入手动卸载第八章状态数据子菜单8.1注意在任何的维护保养工作进行之前，按下停止按钮4，直到空压机停止。
再按下急停开关，断开总断路器（用户安装）以将空压机与总电源断开。
8.2功能状态数据子菜单给出了空压机保护功能的信息（停机，停机报警，维护报警等）以及允许停机，电机过载和维护状态的复位。
螺杆空压机控制器(面板)操作说明
螺杆空压机控制器 操作说明V1.3上海宏赛自动化电气有限公司2007-10-12一、基本操作面板二、按键介绍启动 ―― 在无故障情况下启动运行空压机并可从停机切换到运行状态。
停止 ―― 停止运行空压机。
设定键 ―― 修改参数后，按此键确认数据存储输入。
上移键 ―― 在缺省页面下作为时间查询键；数据修改时，按此键增加该数位；在菜单选择时作为选择键。
下移键 ―― 在缺省页面下作为主菜单键；数据修改时，按此键减少该数位；在菜单选择时作为选择键。
移位/确认键 ―― 在缺省页面下作为近/远控切换键；数据修改时，此键作为移位键；在菜单选择时作为确定键。
返回键 ―― 在菜单操作时，此键作为返回键返回上一级菜单。
三、外部开关量和模拟量的输入输出特点说明经济型空压机控制接口说明JP1引脚号名称 意义 1PIN+ 压力传感器输入＋ 2PIN- 压力传感器输入－ 3TIN- 温度传感器输入－ 4TIN- 温度传感器输入－ 5TIN+ 温度传感器输入＋ 6I1 主机电流(R)传感器输入 7I2 主机电流(T)传感器输入 8FIR 风机电流(R)传感器输入 9FIT风机电流(T)传感器输入 10VST ST 相电压传感器输入 11GND 信号公共点JP4引脚号名称 意义 1DI0 空滤信号输入（常开） 2DI1 油滤信号输入（常开） 3DI2 油细信号输入（常开） 4DI3 压力开关输入（常开） 5 DI4 紧停信号输入（常闭）6 GND 输入信号公共点7 A RS485通讯口8 B RS485通讯口JP3引脚号 名称 意义1 ACIN0 接触器用电源输入1（内部继电器输出公共点）2 ACIN1 接触器用电源输入2 （内部RC公共点）3 VD 加载电磁阀输出4 KF 风机接触器输出5 RCS Y接插器RC 输出6 KS Y接插器输出7 RCD △接触器RC输出8 KD △接插器输出9 KM 主接触器输出JP5引脚号 名称 意义1 XGD 接大地2 ACIN0 ～25V电源输入（与R相同名）3 ACIN1 ～25V电源输入（与S相同名）四、空压机操作使用介绍控制器通电后，操作面板上电源信号灯亮。
英格索兰空压机控制器操作说明书
最后15 个报警
INGERSOLL-RAND INTELLISYS
报警 1
报警
2
1 1+2 = < 2 秒
接下来是 :-
最后15 个报警
INGERSOLL-RAND INTELLISYS
报警 1 - 15
客户设定点
自动重启动时间
• 6 - 20 分钟 • 10 - 20 分钟 • 2 - 20 分钟 （通过 PCS）
SE 按键功能
INGERSOLL-RAND INTELLISYS
左侧隐藏
左侧隐藏键
在显示“准备启动”时，按卸载/加 载键一次，然后在三秒钟之内按左 侧的隐藏键。
最近报警记忆 ( 15 个报警)
SE 按键功能
INGERSOLL-RAND INTELLISYS
出厂设定值
• 启动器选择 • 星/角 • 全电压 • 无启动器
SE 按键功能
INGERSOLL-RAND INTELLISYS
出厂设定值
• LCD 对比 – 较暗 / 较亮
• 计时表设定 • 调节运行：开/关
INGERSOLL-RAND INTELLISYS
HP@140 / 特殊@150 / 165/ XHP@200
• BAR = 7 / 8.5 / 9.6 / 10.3 / 11.4/ 13.8
• KG/CM²= 7 / 8.5 / 9.8 / 10.5 / 11.4/ 14.0
• KPA = 700 / 850 / 960 / 1030 / 1380 / 1140
报警
用显示屏选择查看报警 触发值
优尼可而空压机空压机控制系统操作说明
电机润滑脂使用 500-6000 小时 5000 小时 寿命
空气滤清器已用 0-9999 小时 时间
0 小时
15 -
保持 5000 小时 用户可更改使用时间
优尼可而机械（上海）有限公司
油过滤器已用时 间
油细分离器已用 时间
润滑油已用时间
0-9999 小时 0-9999 小时 0-9999 小时
按下“报警”键，进入报警 页面，F2，F3 为翻页键，F4 为 返回键。历史故障共计十条，超 过十条最早记录自动清除，以此 类推，如左图。液晶第一行显示 历史故障编号，编号 0-9。第二 行显示故障信息，如无故障则液 晶显示“无故障”，有故障显示 相应故障名称，如“主电机过 载”。第三行显示运行多少小时 发生故障。
在缺省页面按下 F（1 查询） 键，进入左图所示的即时状态查 询页面。第一至第四行显示内容 不变。按键定义改变为：F1-温 度，F-2 压力，F3-时间，F4-返 回。按相应的 F1-F3 键查询相关 内容，按 F4 键返回上级页面。
5-
优尼可而机械（上海）有限公司
按下“温度”键，进入查询 温度页面。包括：排气温度，环 境温度。
记的含义，对面板上液晶显示的数值和各种故障报警指示能做出正确
的判断。
人机交流界面介绍
1、 状态指示灯及报警指示灯：
a. 状态指示灯包括：电源指示、运行指示、 报警指示（仅轻故障）、远控指示。
b. 具体报警指示灯包括：空气滤清器报警（简 称空滤报警）、油细分离器报警（简称油细 报警）
油过滤器报警（简称油滤报警）、主电机过载 停机、排气高温停机。
进入参数修改页面，按 F1（时间） 键后，页面显示如左图，即空滤更换时 间修改。F1 为修改程序键，F3 为翻页键， F4 返回上级页面。如想修改空滤更换时 间按 F1 进入修改页面，如下左图。
空压机控制器说明书
品的抗干扰能力。 电机保护电流的设置:最大的电机额定电流/1.2
特点：
● LCD 中英文显示. ● 远程/机旁选择控制. ● 联动/独立选择运行. ● 对电机具有起停控制. ● 对空压机进行防逆转保护. ● 对温度进行检测与控制保护. ● 对电压进行检测与保护 ● RS-485 通讯功能，支持 MODBUS RTU 协议。 ● 对电机具有缺相、过载、不平衡、电压过高、电压过低保护功能. ● 高度集成，高可靠性，高性价比.
第 3 页 共 23 页
目录
一、基本操作 ........................................................................................................................................................... 5 1、按键说明 ..................................................................................................................................................... 5 2、指示灯说明 ................................................................................................................................................. 6 3、状态显示与操作 ......................................................................................................................................... 6 4、运行参数、菜单 ......................................................................................................................................... 6 5、用户参数查看及修改 ................................................................................................................................. 7 6、用户参数表及功能 ..................................................................................................................................... 8 7、厂家参数查看及修改 ................................................................................................................................. 9 8、厂家参数表及功能 ................................................................................................................................... 10 9、调整参数 ....................................................................................................................................................11 10、操作权限及密码管理 ............................................................................................................................. 12
英格索兰空压机控制器操作说明书
警告
1) 按左侧 的隐藏 键
2) 按此键 清除警告，2000小时有效
Intellisys 软件 1.7
压缩服务:
• 必须执行“master reset”以防止另一个2000小 时的报警。
• 要清除“service”信息的显示：首先必须执行 “customer reset”，然后执行“master reset”。
SE 按键功能
INGERSOLL-RAND INTELLISYS
客户设定点
• 自动 S/S – 开/关 • 自动 S/S 计时器 • 顺序控制器 – 开/关 • 远程 S/S – 开/关 • PORO – 开/关 • 延迟启动时间 • 延迟加载时间
SE 按键功能
INGERSOLL-RAND INTELLISYS
SE 按键功能
INGERSOLL-RAND INTELLISYS
给电
SE 按键功能
INGERSOLL-RAND INTELLISYS
自动重新启动
SE 按键功能
INGERSOLL-RAND INTELLISYS
启动
SE 按键功能
卸载/加载键 • 如果压缩机的排放压力小于
加载压力，则加载压缩机。
• 让压缩机返回到运行设定点 所指定的运行模式。
客户设定点
自动重启动时间
• 6 - 20 分钟 • 10 - 20 分钟 • 2 - 20 分钟 （通过 PCS）
SE 按键功能
INGERSOLL-RAND INTELLISYS
左侧隐藏
左侧隐藏键
在显示“准备启动”时，按卸载/加 载键一次，然后在三秒钟之内按左 侧的隐藏键。
最近报警记忆 ( 15 个报警)
Intellisys 软件 1.7
普乐特MAM860螺杆空压机微电脑控制器用户手册
螺杆空压机微电脑控制器MAM860用户手册深圳市普乐特电子有限公司地址：深圳市龙岗区坂田岗头好时达工业区5栋4,5楼电话：（0755）8317209883172822邮编：518034传真：（0755）83172966E-mail：*************网址：感谢非常感谢您选择深圳市普乐特电子公司生产的空压机控制器。
深圳市普乐特公司专注从事空压机控制器领域的生产及研发制造，致力于用高质量的产品，优质的服务赢得客户的信任。
我们将尽量保证手册的完整性和准确性，但普乐特公司将保留产品不断研发和改进的权利而不负有对以前出厂的产品进行修改和改进的义务，当产品设计变更时将不再另行通知。
如果您在使用我们机器的过程中遇到了任何问题，请与我司服务技术中心及时的取得联系。
欢迎您随时提出宝贵意见！使用注意使用前，请仔细阅读使用说明书。
特点：●LCD中英文显示.●远程/机旁选择控制.●联动/独立选择运行.●对电机具有起停控制.●对空压机进行防逆转保护.●对温度进行检测与控制保护.●对电压进行检测与保护●RS-485通讯功能，支持MODBUS RTU协议。
●对电机具有缺相、过载、不平衡、电压过高、电压过低保护功能.●高度集成，高可靠性，高性价比.目录一、基本操作 (5)1、按键说明 (5)2、指示灯说明 (6)3、状态显示与操作 (6)4、运行参数、菜单 (6)5、用户参数查看及修改 (7)6、用户参数表及功能 (8)7、厂家参数查看及修改 (10)8、厂家参数表及功能 (10)9、调整参数 (11)10、操作权限及密码管理 (12)二、控制器功能及技术参数 (13)三、型号规格 (14)1、型号说明 (14)2、适用电机功率规格表 (14)四、安装 (15)1、机械安装 (15)2、电气安装接线 (17)五、控制过程 (18)1、单机运行 (18)2、联网控制 (18)3、风机运行 (18)六、预警功能 (19)1、空滤器使用时间预警 (19)2、油滤器预警 (19)3、油分器使用时间预警 (19)4、润滑油使用时间预警 (19)5、润滑脂使用时间预警 (19)6、皮带使用时间预警 (19)7、排气温度高预警 (19)七、安全保护 (19)1、对电机的保护 (19)2、排气超温保护 (20)3、空压机防逆转保护 (20)4、供气压力超压保护 (20)5、传感器失灵保护 (20)八、常见故障的处理 (20)1、查看现场故障 (20)2、常见故障及原因 (21)九、联动控制、联网通信 (21)1、联动控制 (21)2、联网通信 (23)十、电气接线图 (24)一、基本操作1、按键说明图1.1.1——启动键：1.空压机处于待机状态时，按此键可启动空压机运行；2.联动模式做主机，通讯地址为1时，按此键启动空压机，同时启动联动控制功能。
阿特拉斯空压机控制面板操作说明
5
Temperature
4
Compressor Outlet
*bar
Shutdown Maximum 17.0bar
Menu ***
*** Reset
Compressor Outlet
*℃
Shutdown Maximum 80℃
Menu ***
*** Reset
Element Outlet
*℃
Shutdown Maximum 110 ℃
润滑油
只使用在使用说明书中标明的螺杆压缩机专用油。 1）对于详细的操作说明和安全规范，请参考相关的使用说明书。 由于使用非正宗零件导致的故障或损坏不在产品的保修范围内。
a
2
Menu
F1
Compressor Outlet
*bar
Shutdown
Status data ProtectionWarnings
在显示屏上。
4、如果报警指示灯（7）点亮或闪烁，请排除故障，参考使用说明书。如果需保养，停机并执行保 养措施，参考使用说明书。
停机
1、按停机按钮O。指示灯（8）熄灭。空压机大约卸载运行30秒后停机。 2、在紧急情况下停机，按控制面板旁的红色紧急停机按钮，报警指示灯（7）闪烁。在重新开机前 拨出按钮并按重新设置键解除锁定。 3、关闭空气出气阀并切断电源。 4、打开冷凝液排污阀。
Shutdown Maximum 17.0bar
Menu ***
*** Reset
Service Start failures
Measured dEaxtpaansion RMunondiunlgesHours
Counters *hrs
Loaded Hours
空压机操作说明
天津滨海垃圾发电厂空压站集散系统操作手册天津市阿特普科螺杆压缩机有限公司———————————————————————————————————————触摸屏操作流程１. 联控盘在送电并合上所有开关后触摸屏应出现如下图（１）画面：图（１）２.点击“主画面”后，会出现如图（2）画面：图（2）该画面为系统状态显示画面，显示系统各设备的状态。
点击“主界面”后，返回如图（1）。
3. 点击“压力设定”，会出现如图（3）画面：图（3）该画面可实现对系统运行时的加卸载压力带进行设定。
点击“运行状态”后，返回如图（2）。
注意：无论选择何种方案,1#空压机压力带, 2#空压机压力带和3#空压机压力带分别对应1#空压机, 2#空压机和3#空压机。
4. 点击“联动选择”，会出现如图（4）画面：图（4）该画面可实现空压机联动方案的选择。
点击“压力设定”后，返回如图（3）。
注意：在进行联动方案选择时，必须先按“连锁停止”按钮。
5. 点击“数值显示”，会出现如图（5）画面：图（5）该画面显示各测量仪表的实时测量数据。
如：设备压力和仪表压力。
点击“联动选择”后，返回如图（4）。
6. 点击“报警显示”，会出现如图（6）画面：当系统出现报警时，该画面可查看具体的报警信息，以便更快更准确的解决报警。
点击“数值显示”后，返回如图（5）。
点击“运行状态”后，返回如图（2）。
———————————————————————————————————————设备操作流程－、就地手动操作请确保配电柜和控制柜已经送上电，查看电源指示灯和触摸屏是否已经亮起，控制柜手/自动开关置于手动位置，本地/远程开关置于本地位置，在确定一切无误的情况下便可分别对整套机组的每台设备在控制盘面板上进行操作。
二、自动控制查看电源指示灯和触摸屏是否已经亮起，控制柜手/自动开关置于自动位置，本地/远程开关置于本地位置，检查空压机和冷冻机、吸附机在停止状态。
点击触摸屏检查压力设定值正确无误，根据设备状况选择合适的联动方案，然后按下面板上的连锁启动按钮。
Elektronikon 控制器操作说明书
（（（（Elektronikon控制器操作说明书126602Code2205Edition 08/2005概述第一章1.1介绍控制器基本参数 Elektronikon24VAC +40%/-30%供电电压*IP20后面板前面板IP55 * 保护等级C°…-30°C..+70…工作温度范围运行中 -10°C..+60°C 存放中 *95%相对湿度 * 允许湿度塑料面板覆盖金属组合 * 机架电气系统柜面板安装 *: 控制器有以下功能Elektronikon控制空压机 *保护空压机 *监控空压机工作维护状况 ** 失电后的自动重启 * 自由起动空压机自动控制操作1.2控制器通过自动加载卸载空压机保持程序设定界限中的压力。
可设定的数值例如加载卸载压力，最小停止时间等。
控制器在电源供电可能不足时，会停止空压机，在压力可能减小时，也可以自动起动空压机。
万一卸载时间太短，空压机会保持运行以阻止太短的停顿时期。
保护空压机1.3停机））））．（（（（几个传感器提供给空压机进行检测。
假若这些测量值超出了控制器设定的停机警戒线，空压机将被停下。
同时屏幕1将会立即显示停机消息，以及报警灯2将会闪动。
停机报警停机报警警戒线是可设定的，低于最低停机警戒线的报警届限。
假若传感器测量值超出了控制器设定的停机报警警戒线，屏幕1将会立即显示报警消息，以及报警灯2将会闪动。
报警信息会很快随着报警条件的消失而消失。
失电后的自动重启控制器固化了空压机失电后的自动重启功能，根据需要设置将该功能激活。
自由起动给予起动命令后（通过控制器自动起动或是手动起动），进入自由起动操作。
））））．（（（（第二章控制面板表一：控制面板操作代码名称功能描述按下按钮,指示灯8 亮,表明控制器正在运行1 . 起动按钮显示空压机工作状态显示屏 ,2 维护及报警信息. 通过上滚动键或下滚动键显示信息滚动键3通过上滚动键或下滚动键结合屏幕中的水平箭头选择相关确认键列表/4项目后进行确认.5 功能键控制和设定空压机指示电源上电电源指示灯 6指示灯持续亮处于停机报警状态,若停机状态下指示等不停7报警指示灯的闪烁表明有传感器连接不正常或者急停按钮按下8 自动操作指示灯指示控制器正处于自动控制空压机工况.按下按钮,空压机停止工作,指示灯89 熄灭停止按钮 .紧急状况按下按钮S2,确信排除不安全因素后旋转拨动以便再急停按钮次起动.注意：急停按钮本身并非控制器的一部分，其是控制回路的一个安全保护措施。
空压机控制器界面软件说明书
摘要：空压机控制器采用施耐德TWD系列PLC和LCD文本显示器，根据空压机厂的技术要求编程设计。
本文说明和界定了界面部分的软件功能使用1、目的：本对控制系统软件具备的功能进行描述，以指导空压机控制器的使用。
2、功能需求描述：2.1 按键功能的设置2.1.1 按键设置菜单浏览按键：UP，DOWN，ESC/ENTER等共八只功能按键：DEL、MOD等共二只，由屏幕的提示信息指定，每个按键可具有不同的运行控制按键：RUN，STOP2.1.2按键功能定义：2.1.3显示信息结构控制器外观布局如下图：屏幕中右侧箭头指示为屏幕按键此时的功能定义；右侧的三角形符号则指示屏幕右侧对应光标键的功能定义。
进入该画面的条件：2.3.1控制器界面主要任务是显示空压机的运行状态和相关工作参数，该画面称为“主画面”，正常运行和正常停机状态的显示信息如下：1)设备上电完成后直接进入该画面；2)在屏幕上按ESC键操作后进入主菜单；3)在其他显示画面，若30秒钟无按键操作，自动转入该画面。
2.3.2 参数编辑与查询控制器界面将需要显示的信息分类，采用三级菜单结构方式编排，用户可根据菜单项名称找到需要的菜单项进行操作，容易学习掌握，无需特别记忆。
主菜单项完全条目如下图屏幕每次只能显示其中连续的两行信息，通过UPKEY和DOWNKEY上下滑动窗口，屏幕右侧的箭头指示允许的按键操作。
该画面也称为“一级菜单”。
按下键后，显示如下，再按下键后，显示变化为：再按下键后，直到最后一行的显示变化如下，此时再按则无变化：屏幕上的ESC按下，可转到“主画面”，即显示空压机的运行状态（或停机）参数。
当LCD显示一级菜单时，按下ESC/ENTER按键，则进入符号所指的菜单项，进入第二级菜单。
对于其他可编辑的参数设置项的浏览与编辑方法同上例。
对参数的编辑设置了用户权限功能，若设定了用户密码（即用户密码为1234），在进入二级菜单之前，会进入密码校验画面。
空压机控制器MAM200-KY02S用户手册
螺杆空压机微电脑控制器MAM-KY02S（B）-（Ⅷ）型（中文液晶显示-200）用户手册深圳市普乐特电子有限公司地址：深圳市福田区商报路天健工业区25栋西六楼电话：（0755）83172098 83172068 邮编：518034传真：（0755）83172966 E-mail：*************网址：特点：● LCD中英文显示● 对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能 ● 对电机具有起停控制、运行控制● 对空压机进行防逆转保护● 对多点温度进行检测与控制保护● 自动调节负荷率控制压力平衡● 高度集成，高可靠性，高性价比● 远程/机旁选择控制● 联动/独立选择运行● RS-485通讯功能一、基本操作1、按键说明图1I ——起动键：按此键可起动电机运行 O ——停机键：按此键可停止电机运行S ——设定键：修改完数据后，按此键确认数据存储输入↑——上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。
↓——下移键：数据修改时，按此键下翻修改该数位；在菜单选择时作为选择键。
→——移位键/确认键：修改数据时，此键作为移位键；在菜单选择时作为确定键。
↓↑——手动加载/卸载键：在手动方式下，在一定压力范围内按此键可加载或卸载。
C ——返回键/复位键：在菜单操作时作为返回键返回上一级菜单；故障停机时，按此键复位。
2、状态显示与操作机组通电后显示如下界面：5秒后显示以下主界面：按“↓”进入以下菜单选择界面：a 、运行参数查看按“↓” 或“↑”移动黑色滚动条到“运行参数”菜单后，按确认键“→”后弹出下一级菜单：再按“→”弹出如为最后一级菜单，界面不会出现黑色滚动条，按返回键“C”返回上级菜单或主界面。
如在某一界面停止操作，数秒钟后自动返回主界面。
用“↓”、“↑”移动键、确认键“→”和返回键“C”用同样方法可完全观察到运行时间、本次运行时间、维护参数、历史故障、出厂日期、现场故障等运行参数并返回到上级菜单。
空压机控制器说明书
CompAir DELCOS3100控制器DELCOS3100操作指南2目录1.1 操作元件 41.1.1 键盘 41.1.2 发光二极管 51.1.3 语言选择 61.1.4 空白文本区——第1行 61.1.5 空白文本区——第2行状态显示 61.2 DELCOS 3100菜单结构（示例）81.2.1 菜单[保养时间安排] 91.2.2 菜单[控制菜单] 91.2.3 菜单[故障存储器] 91.2.4 菜单[极限值] 101.2.5 菜单[可选输入项] 101.2.6 菜单[定时器控制]选项 101.2.7 数值的修改121.2.8 密码的锁定和解锁定121.2.9 设置密码131.3 调试131.3.1 机器的起动131.3.2 加载和空载运行的操作141.3.3 关机141.3.4 失灵、跳闸和电源故障141.3.5 警告141.3.6保养 141.3.7 汇集型故障继电器141.3.8运行/加载计时器141.3.9故障存储器 151.4 发生故障或警告时DELCOS 3100故障表161.4.1 检查项目表161.4.2 故障/警告表 161.5 保养时间间隔201.6 操作方式201.6.1 自动和连续运行201.6.2 远程控制（机器的开和关）201.6.3 远程控制（加载和卸载）211.6.4远程控制（加载方式可行）211.6.5 发生电源故障后的自动重新起动221.6.6 发生电源故障后无限制自动重新起动231.6.7 RS485通讯 231.7 出厂前设定的极限值233DELCOS 3100 控制器图11.1 操作元件1.1.1 键盘I键=> 起动系统O键=> 关闭系统Θ键=> 确定键=> 在菜单中时：中断输入方式（恢复先前的数值）空白文本区=> 第1行：最终温度/最终压缩压力/总管压力的指示=> 第2行：状态显示（运行方式）菜单键MENU=> 打开和关闭菜单C键=> 输入存取代码（用于保护各种菜单项）↑键=> 在菜单中时：向上滚动在输入方式时：更改参数↓键=> 在菜单中时：向下滚动在输入方式时：更改参数←键=> 在菜单中左移一列→键=> 在菜单中右移一列键=> 输入值要被更改或确定4DELCOS 3100 控制器图21.1.2 发光二极管运行信息：LED a => 闪动：系统处在待命方式，即马达随时都会自动起动。
英格索兰空压机控制器操作说明书
Industrial Solutions
SE 按键功能
INGERSOLL-RAND INTELLISYS
302 Rotary Certification Training – SE Controlle
客户设定点
调节模式 ? on/off ? modulation ? MOD / ACS ACS=自动控制选择开关 如果设备在3分钟内加载或卸载3X – 换到MOD模式。
IR Global Service Education Team ? Ingersoll-Rand Proprietary Information. Rev – July, 2003
Industrial Solutions
SE 按键功能
INGERSOLL-RAND INTELLISYS
302 Rotary Certification Training – SE Controlle
客户设定点
? 显示时间 ? 星角计时器（如果有） ? 领先/滞后 ? 滞后补偿 ? 低环境温度。
IR Global Service Education Team ? Ingersoll-Rand Proprietary Information. Rev – July, 2003
Industrial Solutions
INGERSOLL-RAND INTELLISYS
右侧隐藏
右侧隐藏键
在显示“准备启动”时，按卸载/加 载键一次，然后在三秒钟之内按右 侧的隐藏键。
调出出厂设定值。
按选择键一次或等待30秒退出。
IR Global Service Education Team ? Ingersoll-Rand Proprietary Information. Rev – July, 2003
空压机电脑控制器使用方法.2009。3。17
空压机电脑控制器使用方法一、空压机电脑控制器使用主要掌握范围1、熟悉掌握空压机控制面板每一个键的功能ELEKTRONIKON І电脑控制器总结：ELEKTRONIKON ІІ电脑控制器2、查阅所有的屏幕。
ELEKTRONIKON 1电脑控制器（屏幕概要）查阅运行时间：主显示屏（显示压力）向下滚动键（显示温度）r001 进入键（显示运行时间）进入键r001向上滚动键主显示屏其他登记屏幕查询从r002…r007都按照r 001的方法以此类推。
ELEKTRONIKON ІІ电脑控制器控制程序的功能查阅空压机温度：主显示屏（显示压力及运行状态）菜单测量数据表格键（显示出口压力）向下滚动键（显示机头出口温度）菜单（F1）主屏（F1）主显示屏其他查阅记录按照以上菜单查询的方法以此类推。
3、设置加载压力、卸载压力、露点温度、保养时间及其它所有参数设置。
ELEKTRONIKON 1电脑控制器（参数屏幕）设置卸载压力：向下滚动键p001 进入键（显示卸载数值）进入键（数值闪烁）向上或向下滚动键（调整数值）进入键（确认,数值不再闪烁）复位键p001 向上滚动键主显示屏（设置卸载压力值完毕）其他参数设置从p002…p010都按照p001的方法以此类推。
ELEKTRONIKON ІІ电脑控制器（参数设置方法）设置卸载压力：主显示屏（显示压力及运行状态）菜单向下滚动键修改参数参数向下滚动键卸载压力修改（F2）（数值闪烁）向上或向下滚动键（调整压力值）编制（F1）（数值停止闪烁）菜单主屏主显示屏（设置卸载压力值完毕）其他参数设置按照以上菜单设置的方法以此类推。
4、ELEKTRONIKON 1电脑控制器显示屏上使用图标。
5、保养报警复位、报警复位。
ELEKTRONIKON 1电脑控制器保养报警复位。
保养报警复位：主显示屏向下滚动键r005 进入键（显示运行时间）复为键（运行时间数值闪烁）进入键（数值为0.000）复为键r005 向上滚动键主显示屏（保养报警复位完毕）ELEKTRONIKON 1电脑控制器报警复位当空压机出现故障报警时，停下空压机、断开电源；排除故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要：空压机控制器采用施耐德TWD系列PLC和LCD文本显示器，根据空压机厂的技术要求编程设计。
本文说明和界定了界面部分的软件功能使用
1、目的：
本对控制系统软件具备的功能进行描述，以指导空压机控制器的使用。
2、功能需求描述：
按键功能的设置
2.1.1 按键设置
菜单浏览按键：UP，DOWN，ESC/ENTER等共八只
功能按键：DEL、MOD等共二只，由屏幕的提示信息指定，每个按键可具有不同的
运行控制按键：RUN，STOP
2.1.2按键功能定义：
按键图示按键名称功能
向上翻页键向上翻页，参数编辑状态可向
左移动光标
向下翻页键向下翻页，参数编辑状态可向
右移动光标
左移位根据屏幕的提示，进入所选
菜，主页面下为机器启动按钮
右移位根据屏幕的提示，进入所选
菜，主页面下为机器停止按钮
退出键在任何页面下可推出到主菜
单页面
确认键在修改好后按键确认并存储
数据
清除键在编辑状态下可清除数据
数据键编辑数据时先按此键
2.1.3显示信息结构
控制器外观布局如下图：
屏幕中右侧箭头指示为屏幕按键此时的功能定义；右侧的三角形符号则指示屏幕右侧对应光标键的功能定义。
进入该画面的条件：
2.3.1控制器界面主要任务是显示空压机的运行状态和相关工作参数，该画面称为“主画面”，正常运行和正常停机状态的显示信息如下：
1)设备上电完成后直接进入该画面；
2)在屏幕上按ESC键操作后进入主菜单；
3)在其他显示画面，若30秒钟无按键操作，自动转入该画面。
2.3.2 参数编辑与查询
控制器界面将需要显示的信息分类，采用三级菜单结构方式编排，用户可根据菜单项名称找到需要的菜单项进行操作，容易学习掌握，无需特别记忆。
主菜单项完全条目如下图
屏幕每次只能显示其中连续的两行信息，通过UPKEY和DOWNKEY上下滑动窗口，屏幕右侧的箭头指示允许的按键操作。
该画面也称为“一级菜单”。
按下键后，显示如下，
再按下键后，显示变化为：
再按下键后，直到最后一行的显示变化如下，此时再按则无变化：屏幕上的ESC按下，可转到“主画面”，即显示空压机的运行状态（或停机）参数。
当LCD显示一级菜单时，按下ESC/ENTER 按键，则进入符号所指的菜单项，进入第二级菜单。
对于其他可编辑的参数设置项的浏览与编辑方法同上例。
对参数的编辑设置了用户权限功能，若设定了用户密码（即用户密码为1234），在进入
二级菜单之前，会进入密码校验画面。
编辑好密码后，按确认输入，若输入的密码正确，则进入二级菜单，可进行设定参数的浏览与编辑；若输入数字与设定密码不一致，则只能停留在该画面，操作者只能按退出编辑状态；在该画面停留30秒钟无任何按键输入，会自动退回到主画面。
运行中一旦出现告警信号，即自动进入告警信号显示画面，例如为过温告警，面板上的故障灯点亮，LCD显示屏上显示：
在主画面下同时按键可清除故障告警信号，告警灯熄灭；按键可经主菜单进入参数查询和编辑状态。
显示菜单信息列表
显示状态一级菜单二级菜单三级菜单
可否编辑
显示信息
主画面输出状态参数实测值否
输出状态参数实测值
ATV61变频螺杆设置步骤
一、首先确认通讯线有没接线错误，通讯线的网线水晶头面向自己朝上从左到右的4、5两线（蓝、白）分别接控制器的A、B。
二、变频的设置步骤：
变频器上电后中文面板如显示给定频率，按ESC键显示变频器主菜单，选择访问等级菜单进入，选定标准权限后退出。
再进入变频器菜单进行设置。
如没有中文面板，变频器上电后显示RDY字母，按ENT键，显示简单启动（SIN），按
ENT键进入SIN（简单启动）菜单。
按以上操作进入以下菜单设置。
三、参数：
设置SET菜单（）：
A、ACC加速时间：15S；
B、DEC减速时间：15S；
C、LSP:低速频率：20HZ；
D、HSP高速频率：50HZ；
E、ITH热保护电流：倍电机额定电流；
电机控制DRC菜单：
A、BRF标准电机频率：按电机要求设置50HZ或60HZ；
B、NPR电机额定功率：按电机铭牌值；
C、UNS电机额定电压：按电机铭牌值；
D、NCR电机额定电流：按电机铭牌值；
E、FRS电机额定频率：按电机铭牌值；
F、NSP电机额定速度：按电机铭牌值；
G、TUN自整定：YES；
H、PHr 改变输出相序：电机的正反向选择；
H、CTT电机控制类型：UF2(2点压频比)；
命令CTL菜单：
A、FR1给定通道：AI1；
B、RIN反向禁止：YES；
C、CHCF组合模式：IO模式；
故障管理菜单：
此菜单中的参数一般情况下不用设置，对于一些特殊应用的场合，可
实际情况设置（如欠压、过流、缺相等保护）。
在电压不稳的场合需对以下参数设置：
A、IPL输入电压缺相：NO；或
B、URES电网电压：380VAC；
C、USL欠压故障电压：220V；
D、UST欠压故障延时：10S；
通信COM菜单：
A、网络MODBUS(ND1)中的ADD：2；
B、网络MODBUS(ND1)中的Tbr：波特率；
C、网络MODBUS(ND1)中的TFO：8n1无校验； 102 103 104。
