铝模应用过程中的通病解决

悬挑工字钢穿过铝模板
悬挑工字钢穿过铝模板
一、背景
对于某些铝模标段，由于外立面设计或者工艺做法等要求导致无法采用提升架，不得不采用悬挑脚手架，而传统悬挑脚手架需要穿越结构保证锚固端长度，必须在铝模板上开孔，严重影响结构成型质量，同时对后期砌体及装修构成影响，而大量的预留洞为后期外墙渗漏埋下隐患。
二、解决措施
白色醇酸调合磁漆（适合金属表面涂覆）
2、腻子起泡
一、原因分析
在应用铝模的免抹灰标段中，由于直接在混凝土表面刮腻子，通常会出现大量气泡，造成后期腻子的打磨修补的工作量增加，同时影响油漆施工的效果。
腻子直接刮于剪力墙起泡
腻子表面气泡
一、原因分析
除了常规产生气泡的原因以外，对于应用铝模并实现结构免抹灰的项目，其主要原因是混凝土表面孔洞较多，而孔洞多是外小内大的构造，直接刮腻子时，腻子无法将孔洞完全填塞，孔洞内部空气受到挤压，刮刀划过以后迅速反弹形成大量气泡。
贴砖吃框太多影响铺贴观感
企口留置时未考虑铺贴空间导致窗台打凿
二、原因分析
1、型材、企口以及装饰层位置关系分析
外窗企口留置效果图
型材、外窗企口以及装饰面层位置简图
二、原因分析
1、型材、企口以及装饰层位置关系分析
吃框
型材、外窗企口以及装饰面层标高关系图
窗框底部距离结构安装高度为20，企口高度20，瓷砖铺贴厚度30，,窗框内边宽为34，窗扇密封条宽度6，通过尺寸推算可知：窗框净空=20+34-6=48，铺贴层净高度=20+30=50，48＜50，窗无法正常开启。
相比低标号砼，高标高砼产生气泡的概率低的多，可见混凝土配比对于气泡的产生有非常关键影响
二、解决措施

铝模应用过程中的通病解决及解决措施

第7页/共72页
一、铝模检查要点
2、K板检查要点
双排螺杆固定K板
K板固定效果
K板固定方式
控制措施：K板（400高）加固采用上、下两排固定螺母/螺杆，每排不少于两个螺母/螺杆，中间采
用对拉螺杆加固，螺杆外侧设置一道背楞；K板拉通线控制平整度，K板标高允许误差（0，3）mm。
第8页/共72页
一、铝模检查要点
装梁、板模板，初调为整体的质量打下了基础
第19页/共72页
一、铝模检查要点
12、铝膜拼装完调校-墙柱初调
上
中
下
初调：墙柱模板标高、垂平度及墙身定位调节：用角尺测量墙面与激光控制线垂直距离，取点位置为螺杆上下
附近（方便调节），同一竖向面取点不少于三点（上，中，下）；同一面墙取点间距为相邻螺杆间距（不大于 800），控制误差（0,1）mm。
第50页/共72页
二、解决措施
2、处理措施：改进腻子涂刮工艺目前解决腻子起泡的方案有多种，比如：采用粗腻子对基层进行封闭。此方法相当于增加一道腻子，成本相对较高。采用气泡回压的方法则可以花最小代价解决腻子气泡的问题，具体方法如下：
1、基层清理(浮浆、障碍物等）
2、大孔洞修补
第51页/共72页
二、解决措施
的短墙确保至少有两道斜撑,长度≥2m墙保证斜撑间距不大于2.0m。
第12页/共72页
一、铝模检查要点
7、阴阳角检查要点
直角背楞
阳角锁
阳角斜撑离墙间
阴角直角背楞、斜撑
阳角处背楞阳角锁对拉、斜撑
控制措施：1）阴角位置设置直角背楞，斜撑从阴角500mm开始安装；2）阳角处背
一、原因分析
除了常规产生气泡的原因以外，对于应用铝模并实现结构免抹灰的项目，其主要原因是混凝土表面孔洞较多，而孔洞多是外小内大的构造，直接刮腻子时，腻子无法将孔洞完全填塞，孔洞内部空气受到挤压，刮刀划过以后迅速反弹形成大量气泡。

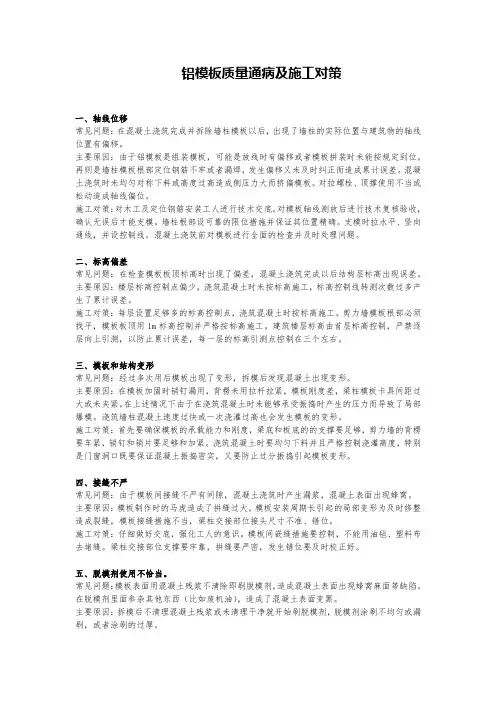

铝模板质量通病及施工对策

铝模板质量通病及施工对策一、轴线位移常见问题：在混凝土浇筑完成并拆除墙柱模板以后，出现了墙柱的实际位置与建筑物的轴线位置有偏移。

主要原因：由于铝模板是组装模板，可能是放线时有偏移或者模板拼装时未能按规定到位。

再则是墙柱模板根部定位钢筋不牢或者漏焊，发生偏移又未及时纠正而造成累计误差。

混凝土浇筑时未均匀对称下料或高度过高造成侧压力大而挤偏模板。

对拉螺栓、顶撑使用不当或松动造成轴线偏位。

施工对策：对木工及定位钢筋安装工人进行技术交底。

对模板轴线测放后进行技术复核验收，确认无误后才能支模。

墙柱根部设可靠的限位措施并保证其位置精确。

支模时拉水平、竖向通线，并设控制线。

混凝土浇筑前对模板进行全面的检查并及时处理问题。

二、标高偏差常见问题：在检查模板板顶标高时出现了偏差，混凝土浇筑完成以后结构层标高出现误差。

主要原因：楼层标高控制点偏少，浇筑混凝土时未按标高施工，标高控制线转测次数过多产生了累计误差。

施工对策：每层设置足够多的标高控制点，浇筑混凝土时按标高施工。

剪力墙模板根部必须找平，模板板顶用1m标高控制并严格按标高施工。

建筑楼层标高由首层标高控制，严禁逐层向上引测，以防止累计误差，每一层的标高引测点控制在三个左右。

三、模板和结构变形常见问题：经过多次用后模板出现了变形，拆模后发现混凝土出现变形。

主要原因：在模板加固时销钉漏用，背楞未用拉杆拉紧，模板刚度差，梁柱模板卡具间距过大或未夹紧。

在上述情况下由于在浇筑混凝土时未能够承受振捣时产生的压力而导致了局部爆模。

浇筑墙柱混凝土速度过快或一次浇灌过高也会发生模板的变形。

施工对策：首先要确保模板的承载能力和刚度，梁底和板底的的支撑要足够，剪力墙的背楞要车紧，销钉和销片要足够和加紧。

浇筑混凝土时要均匀下料并且严格控制浇灌高度，特别是门窗洞口既要保证混凝土振捣密实，又要防止过分振捣引起模板变形。

四、接缝不严常见问题：由于模板间接缝不严有间隙，混凝土浇筑时产生漏浆，混凝土表面出现蜂窝。

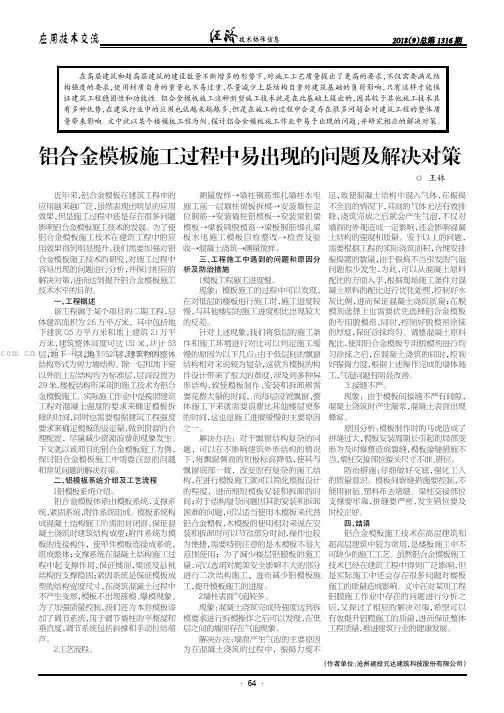

铝合金模板施工过程中易出现的问题及解决对策

（作者单位：沧州建投元达建筑科技股份有限公司）铝合金模板施工过程中易出现的问题及解决对策王林◎近年来，铝合金模板在建筑工程中的应用越来越广泛，虽然表现出明显的应用效果，但是施工过程中还是存在很多问题影响铝合金模板施工技术的发展。

为了使铝合金模板施工技术在建筑工程中的应用效果得到明显提升，我们需要加强对铝合金模板施工技术的研究，对施工过程中容易出现的问题进行分析，并探讨相应的解决对策，进而达到提升铝合金模板施工技术水平的目的。

一、工程概述该工程属于某个项目的二期工程，总体建筑面积为2.6万平方米，其中包括地下建筑0.5万平方米和地上建筑2.1万平方米，建筑整体高度可达151米，共计53层，地下一层，地上52层，建筑物的整体结构形式为剪力墙结构。

除一层和地下室以外的上层结构均为标准层，层高设置为2.9米，楼板结构所采用的施工技术为铝合金模板施工。

实际施工作业中是按照建筑工程对混凝土强度的要求来确定模板拆除的时间，同时也需要根据建筑工程强度要求来确定模板的设定量，做到资源的合理配置，尽量减少资源浪费的现象发生。

下文就以该项目的铝合金模板施工为例，探讨铝合金模板施工中需要注意的问题和常见问题的解决对策。

二、铝模板系统介绍及工艺流程1.铝模板系统介绍。

铝合金模板体系由模板系统，支撑系统，紧固系统，附件系统组成。

模板系统构成混凝土结构施工所需的封闭面，保证混凝土浇筑时建筑结构成型；附件系统为模板的连接构件，使单件模板连接成系统，组成整体；支撑系统在混凝土结构施工过程中起支撑作用，保证楼面，梁底及悬挑结构的支撑稳固；紧固系统是保证模板成型的结构宽度尺寸，在浇筑混凝土过程中不产生变形，模板不出现涨模、爆模现象。

为了加强质量控制，我们还为本套模板添加了调节系统，用于调节墙柱的平整度和垂直度，调节系统包括斜撑和手动拉结葫芦。

2.工艺流程。

测量放样→墙柱钢筋绑扎墙柱水电施工前一层墙柱梁板拆模→安装墙柱定位钢筋→安装墙柱铝模板→安装梁铝梁模板→梁板刷脱模剂→梁板钢筋绑扎梁板水电施工模板自检整改→检查及验收→混凝土浇筑→测量放样。

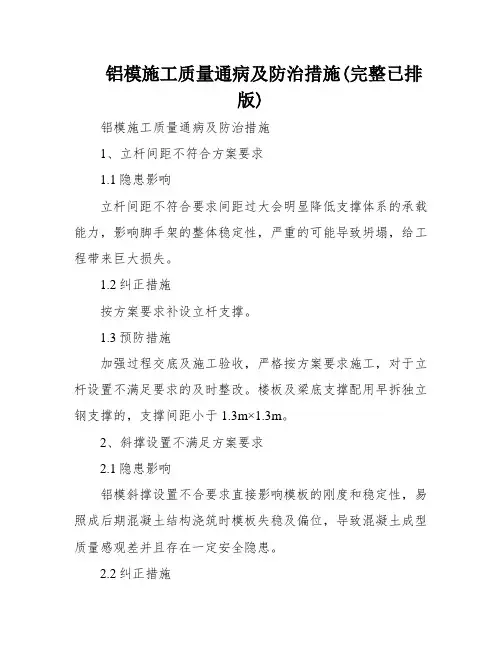

铝模施工质量通病及防治措施(完整已排版)
