工程材料及热加工—钢的热处理工艺
钢的热处理(原理及四把火)

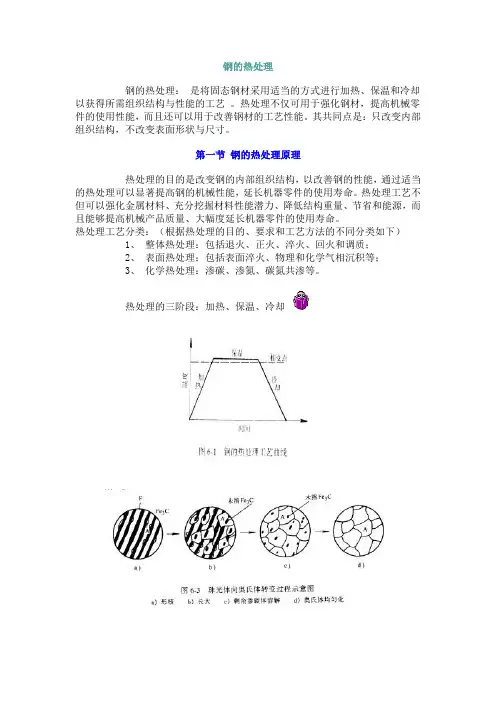

钢的热处理钢的热处理：是将固态钢材采用适当的方式进行加热、保温和冷却以获得所需组织结构与性能的工艺。
热处理不仅可用于强化钢材，提高机械零件的使用性能，而且还可以用于改善钢材的工艺性能。
其共同点是：只改变内部组织结构，不改变表面形状与尺寸。
第一节钢的热处理原理热处理的目的是改变钢的内部组织结构，以改善钢的性能，通过适当的热处理可以显著提高钢的机械性能，延长机器零件的使用寿命。
热处理工艺不但可以强化金属材料、充分挖掘材料性能潜力、降低结构重量、节省和能源，而且能够提高机械产品质量、大幅度延长机器零件的使用寿命。
热处理工艺分类：（根据热处理的目的、要求和工艺方法的不同分类如下）1、整体热处理：包括退火、正火、淬火、回火和调质；2、表面热处理：包括表面淬火、物理和化学气相沉积等；3、化学热处理：渗碳、渗氮、碳氮共渗等。
热处理的三阶段：加热、保温、冷却一、钢在加热时的转变加热的目的：使钢奥氏体化（一）奥氏体（ A）的形成奥氏体晶核的形成以共析钢为例A1点则W c ＝0.0218％（体心立方晶格F）W c ＝6.69％（复杂斜方渗碳体）当T 上升到A c1 后W c ＝0.77％（面心立方的A）由此可见转变过程中必须经过C和Fe原子的扩散，必须进行铁原子的晶格改组，即发生相变，A的形成过程。
在铁素体和渗碳体的相界面上形成。
有两个有利条件①此相界面上成分介于铁素体和渗碳体之间②原子排列不规则，空位和位错密度高。
1、奥氏体长大由于铁素体的晶格改组和渗碳体的不断溶解，A晶核一方面不断向铁素体和渗碳体方向长大，同时自身也不断形成长大。
2、残余 Fe 3 C的溶解 A长大同时由于有部分渗碳体没有完全溶解，还需一段时间才能全溶。
（F比Fe 3 C先消失）3、奥氏体成分的均匀化残余Fe 3 C全溶后，经一段时间保温，通过碳原子的扩散，使A成分逐步均匀化。
（二）奥氏体晶粒的长大奥氏体大小用奥氏体晶粒度来表示。
分为 00，0，1，2…10等十二个等级，其中常用的1~10级，4级以下为粗晶粒，5-8级为细晶粒，8级以上为超细晶粒。
工程材料及热加工工艺
材料及热加工复习资料2工程材料及热加工工艺绪论一.课程的任务及内容工艺方法工程材料———加工工艺———产品件装配试车工艺过程基本知识热加工冷加工成分.组织.性能铸.锻.焊.热（切削加工）关系.应用性质：机械类各专业必修的一门综合的技术基础课。
任务：使学生获得有关金属学.钢的热处理.常用的金属材料及加工的基础知识，培养学生合理选材.确定热处理方法及安排工件加工工艺路线的初步能力。
先修课：物理.化学.机械制图.金工实习等，与材料力学. 机械设计等关系密切。
作用：打基础为后续课为专业课为工作实践二．材料及发展趋势钢：碳钢. 合金钢. 铸钢….黑色金属金属材料铁： HT. QT. 合金铸铁… Cu及Cu合金有色金属 AI及AI合金工程材料其它：轴承…普通无机非金属材料陶瓷材料例特种非金属热塑性材工程塑料料工程塑料通用塑料热固性有机高特种塑料分子材料橡胶金属材料 + 非金属材料 = 复合材料结构材料机性. 物性. 化性工程材料（应用）功能材料特异物化性能. 超导.激光材料……三.金属材料的应用.特点.陶瓷. 高分子材料发展速度很快，但还不能全面代替传统的金属材料。
金属材料各行各业应用广泛。
原因：金属材料可满足各种各样的性能。
具体： 1. 一般均具有优良的机械性能；2. 具有优良的物理性能；3. 具有优良的工艺性能；热处理较大范围改变金属材料的性能。
四.影响金属材料性能的因素1. 化学成分决定组织. 性能2. 处理工艺内部组织变化性能与微观组织有关。
第一章金属材料的力学性能物理性能导电.热.磁.密度.熔点化学性能耐蚀.热.酸.抗氧化使用性能其它性能耐磨性.承受磨损耐久程度.综合性机械性能外力作用下表现的性能，变形.失效性能（力学性能）铸造性能流动性.收缩性.吸气性…工艺性能塑性成形性可锻性.冲压性（加工性能）焊接性热处理工艺性切削加工性根据使用性选择材料用途选材.选工艺性能是基础根据加工性选择加工方法机械性能（力学性能）是设计零件选材的依据，控制材料质量的重要参考。
10钢的热处理工艺
形变热处理
高温形变热处理是把钢加热至奥氏体化，保温一段时间，在该温度下进行塑性变形，随后淬火处理，获得马氏体组织。
高温形变热处理的应用？？碳钢、低合金结构钢及机械加工量不大的锻件或轧材。
根据性能要求，高温形变热处理在淬火后，还需要进行回火。高温形变热处理的塑性变形是在奥氏体再结晶温度以上的范围内进行的，因而强化程度（一般在10％～30％之间）不如低温形变热处理大。
1.过热
2.过烧
3.氧化
4.脱碳
由于加热温度过高或时间过长造成奥氏体晶粒粗大的缺陷
淬火加热温度太高造成奥氏体晶界出现局部熔化或发生氧化的现象
淬火加热时工件与周围的氧等发生的化学反应
淬火加热时，钢中的碳与空气中的氧等发生反应生成含碳气体逸出
第三节 其他类型热处理
钢的表面热处理
化学热处理
形变热处理
（2）渗碳后的组织 常用于渗碳的钢为低碳钢和低碳合金钢，如20、20Cr、20CrMnTi、12CrNi3等。渗碳后缓冷组织自表面至心部依次为：过共析组织（珠光体+碳化物）、共析组织（珠光体）、亚共析组织（珠光体+铁素体）的过渡区，直至心部的原始组织。
（3）渗碳后的热处理 渗碳后的热处理方法有：直接淬火法、一次淬火法和二次淬火法。
从经济性原则考虑，正火的生产周期短，操作简单，工艺成本低，在满足使用和工艺性能的前提下，应尽可能用正火代替退火。
第二节 钢的淬火与回火
一、淬火 将钢加热到Ac1或Ac3以上，保温一定时间，然后快速（大于临界冷却速度）冷却以获得马氏体（下贝氏体）组织的热处理工艺称为淬火。
1.淬火应力
与渗碳相比，渗氮温度低且渗氮后不再进行热处理，所以工件变形小。 为了提高渗碳工件的心部强韧性，需要在渗氮前对工件进行调质处理。
工程材料及热加工—钢的热处理原理
一、概述 二、钢的热处理原理
一、概述
1、定义： 将钢在固态下通过不同的加热、保温、冷却来改变金属 整体或表层的组织，从而改善和提高其性能的一种热加工 工艺。 工艺曲线：
2、目的： • 充分发挥材料的性能潜力。 • 调整材料的工艺性能和使用性能。
3、分类： • 普通热处理：整体穿透加热 • 表面热处理：表层的成分、组织、性能 • 特殊热处理：形变热处理、真空热处理
⑶ 马氏体型转变 • 定义：是指钢从奥氏体状态快速冷却(即淬火)而发生的无扩散型相变， 转变产物称为马氏体，马氏体是碳溶于α-Fe中的过饱和间隙式固溶体， 记为M。 • 转变特点：⑴无扩散性： ⑵降温转变: 过冷奥氏体向马氏体转变的开始温度用Ms 表示。而马氏体转变的终了温度用Mf表示。马氏体转变量是在Ms~Mf 温度范围内，通过不断降温来增加的。由于多数钢的Mf在室温以下， 因此钢快冷到室温时仍有部分未转变的奥氏体存在，称之为残余奥氏 体，记为Ar。 • 组织形态：钢中马氏体的形态很多，其中板条马氏体和片状马氏体最 为常见。 ⑴板条马氏体: 低碳钢＜0.2﹪中的马氏体组织是由许多成群的、相互平 行排列的板条所组成，故称为板条马氏体。板条马氏体的亚结构主要 为高密度的位错，故又称为位错马氏体。
二、钢的热处理原理
1、钢的临界温度 铁碳合金相图中组织转变的临界温度A1、A3、Acm 是在极其缓慢的加热和冷却条件下测定的。而在热处理中， 加热和冷却并不是极其缓慢的，和相图的临界温度相比发 生一定的滞后现象，也就是通常所说的需要有一定的过热 和过冷，组织转变才能充分进行。与相图上A1、A3、Acm 相对应，通常把实际加热时的临界温度用Ac1、Ac3、 Accm 表示，把实际冷却时的临界温度用Ar1、Ar3、Arcm 表示。
钢的热处理工艺
钢的热处理第一章钢的热处理热处理工艺包括：将钢材或钢制件加热到预定温度，在此温度下保温一定时间。
然后一定的冷却速度冷却下来，达到热处理所预定的对钢材及钢制件的组织与性能的要求。
1□□钢的加热1.1□制定钢的加热制度加热温度、加热速度、保温时间。
1.1.1加热温度的选择加热温度取决于热处理的目的。
热处理分为：淬火、退火、正火、和回火等。
淬火的目的是为了得到细小的马氏体组织，使钢具有高的硬度；退火及正火的目的是获得均匀的珠光体组织，因此其加热温度不同。
在具体制定加热温度时应按以下原则：热处理工艺种类及目的要求；被加热钢材及钢制件的化学成分和原始状态；钢材及钢制件的尺寸和形状以及加热条件来制定。
对于碳钢及低合金钢的加热温度：亚共析钢淬火温度：A C3以上30～50℃；过共析钢淬火温度：A C3以上30～50℃；亚共析钢完全退火：A C3以上20～30℃；过共析钢不完全退火：A C3以上20～30℃；正火A C3或A CM以上30～50℃；1.1.2加热速度的选择必须根据钢的化学成分及导热性能；钢的原始状态及应力状态；钢的尺寸及形状来确定加热速度。
如钢的原始状态存在着铸造应力或轧煅热变形残余应力时，在加热是应特别注意。
对这类钢要特别控制低温阶段的加热速度。
钢的变形与热裂倾向是以钢的化学成分及原始状态不同而不同，主要有以下几点：a) 低碳钢比高碳钢热烈倾向小；b) 碳钢比合金钢变形开裂倾向小；c) 钢坯和成品件比钢锭变形和开裂倾向小；d) 小截面比大截面的钢变形和开裂倾向小。
1.1.3钢在加热时的缺陷a) 过热：过热就是由于加热温度过高，加热时间过长使奥氏体晶粒过分长大。
粗大的奥氏体晶粒在冷却时产生粗大的组织，并往往出现魏氏组织，结果是钢的冲击韧性、塑性明显下降。
已过火的钢可以在次正火或退火加以纠正。
b) 强烈过热：加热温度过高或加热保温时间过长，使氧或硫沿晶界渗入钢中或者钢中的硫与氧在高温下溶解于奥氏体中，在冷却过程中硫或氧以化合物形态沿粗大的奥氏体晶界析出。
gc05-1钢的热处理
1. 奥氏体是同时消耗两相来长大； 2. 实际上总是铁素体先消失，随后残余渗碳体 的溶解； 3. 奥氏体的均匀化，各处的碳浓度都达到平均 成分，随后所含其它合金元素经扩散达到成 分均匀； 4. 在铁素体和渗碳体的交界处形成奥氏体的核 心； 5. 亚(过)共析钢中过剩相的溶解(温度达到AC3或 Accm以上)。
奥氏体碳质量分数 与MS、Mf的位臵关系
碳质量分数 与残余A量的关系
②马氏体的形态 马氏体的形态有两类，主要取决于含碳量
●碳质量分数大于1.0%时，为片状马氏体 （高碳马氏体）。在光学显微镜中呈凸透镜状， ●碳质量分数在0.25%以下时，为板条马氏体 马氏体针之间形成一定角度(60°)。透射电镜分 （低碳马氏体）。 ●碳质量分数在0.25～1.0%之间时，为板条 析，片状马氏体内有大量孪晶，也称孪晶马氏体 在显微镜下为一束束平行排列的细板条。在 马氏体和针状马氏体的混和组织。 或针状马氏体。 高倍透射电镜下可看到板条马氏体内有大量位错 缠结的亚结构，所以也称位错马氏体。
加热、冷却时材料内部的微观结构如 何变化（热处理原理）？
问题2： 热处理工艺有哪些？工程实际中有何 应用？
根据加热和冷却及应用特点的不同，常用的热处理方法的大致 分类有：
第一节 钢在加热时的转变
一、奥氏体的形成
1.钢在加热时的临界温度 大多数热处理工艺将钢加热到临界温度以上， 获得全部或部分奥氏体组织，进行奥氏体化。
本质细晶粒钢：晶粒细小。 本质粗晶粒钢：晶粒粗大。
2. 影响奥氏体晶粒度的因素 （1）加热温度、加热速度和保温时间 加热温度越高或保温时间越长，奥氏体晶粒 长大越明显；而高温、快速、短时加热可获得细 小晶粒。 （2）钢的成分 ●奥氏体中碳含量增高，晶粒长大倾向增 大。未溶碳化物则阻碍晶粒长大。 ●钛、钒、铌、锆、铝有利于得到本质细 晶粒钢。碳化物、氧化物和氮化物弥散分布在 晶界上，能阻碍晶粒长大。 ●锰、磷促进晶粒长大。
钢的热处理工艺
3）分级淬火 ） 概念 将奥氏体状态的工 件首先淬入略高于钢的 Ms点的盐浴或碱浴炉中 保温，当工件内外温度 均匀后，再从浴炉中取 出空冷至室温，完成马 氏体转变。
4）等温淬火 ） 将奥氏体化后的工 件在稍高于Ms温度的盐 浴或碱浴中冷却并保温 足够时间，从而获得下 贝氏体组织的淬火方法。
（5）钢的淬透性 ） 1）淬透性的概念 ） 指奥氏体化后的钢在淬火时获得马氏体的能力， 指奥氏体化后的钢在淬火时获得马氏体的能力， 钢的淬透性大小用钢在一定条件下淬火获得的淬透层深 度来表示。 度来表示。 通常采用从淬火工件表面到半马氏体区距离作为淬透层 深度。 深度。 2）影响淬透性的因素 ） 主要因素是化学成分 以外， 除Co以外，所有溶于奥氏体中的合金元素都提高淬透性。 以外 所有溶于奥氏体中的合金元素都提高淬透性。 奥氏体的均匀性、 奥氏体的均匀性、晶粒大小及是否存在第二相等因素都 会影响淬透性。 会影响淬透性。
感应加热表面淬火的分类 据电流频率的不同，可将感应加热表面淬火分为三类： 第一类 高频感应加热淬火 常用电流频率：80～1000kHz 淬硬层深度： 0.5～2.0mm 应用：适用于中小模数的齿轮及中小尺寸的轴类零件等。 第二类 中频感应加热淬火 常用电流频率：2500～8000Hz 淬硬层深度： 2～10mm 应用：适用于较大尺寸的轴和大中模数的齿轮等。 第三类 工频感应加热淬火 电流频率：50赫兹 淬硬层深度：可达10～15mm 应用：适用于较大直径零件的穿透加热及大直径零件如轧辊、 火车车轮等的表面淬火。
二、正火
概念 将钢材或钢件加热到临界温度以上，保温后空冷的热 将钢材或钢件加热到临界温度以上，保温后空冷的热 临界温度以上 空冷 处理工艺。 处理工艺。 亚共析钢的加热温度为Ac3＋30℃～50℃ 过共析钢的加热温度为Accm＋30℃～50℃。
铸钢件常见热处理工艺
按加热和冷却条件不同，铸钢件的主要热处理方式有：退火、正火、均匀化处理、淬火、回火、固溶处理、沉淀硬化、消除应力处理及除氢处理。
1．退火：退火是将铸钢件加热到Ac3以上20～30℃，保温一定时间，冷却的热处理工艺。
退火的目的是为消除铸造组织中的柱状晶、粗等轴晶、魏氏组织和树枝状偏析，以改善铸钢力学性能。
碳钢退火后的组织：亚共析铸钢为铁素体和珠光体，共析铸钢为珠光体，过共析铸钢为珠光体和碳化物。
适用于所有牌号的铸钢件。
2．正火：正火是将铸钢件加热到Ac3温度以上30～50℃保温，使之完全奥氏体化，然后在静止空气中冷却的热处理工艺。
正火的目的是细化钢的组织，使其具有所需的力学性能，也是作为以后热处理的预备处理。
正火与退火工艺的区别有两个：其一是正火加热温度要偏高些；其二是正火冷却较快些。
经正火的铸钢强度稍高于退火铸钢，其珠光体组织较细。
一般工程用碳钢及部分厚大、形状复杂的合金钢铸件多采用正火处理。
正火可消除共析铸钢和过共析铸钢件中的网状碳化物，以利于球化退火；可作为中碳钢以及合金结构钢淬火前的预备处理，以细化晶粒和均匀组织，从而减少铸件在淬火时产生的缺陷。
3．淬火：淬火是将铸钢件加热到奥氏体化后(Ac。
或Ac＆#8226;以上)，保持一定时间后以适当方式冷却，获得马氏体或贝氏体组织的热处理工艺。
常见的有水冷淬火、油冷淬火和空冷淬火等。
铸钢件淬火后应及时进行回火处理，以消除淬火应力及获得所需综合力学性能铸钢件淬火工艺的主要参数：(1)淬火温度：淬火温度取决于铸钢的化学成分和相应的临界温度点。
原则上，亚共析铸钢淬火温度为Ac。
以上20～30℃，常称之为完全淬火。
共析及过共析铸钢在Ac。
以上30～50℃淬火，即所谓亚临界淬火或两相区淬火。
这种淬火也可用于亚共析钢，所获得的组织较一般淬火的细，适用于低合金铸钢件韧化处理。
(2)淬火介质：淬火的目的是得到完全的马氏体组织。
为此，铸件淬火时的冷却速率必须大于铸钢的临界冷却速率。
钢的热处理工艺
12
正火工艺较简单、经济，主要应用于以下方面：
（1）改善低碳钢的切削加工性能 碳量〈0.25 ％的低碳钢及低合金钢，退火后硬度过低，正火处理 可提高硬度，改善切削加工性能。 （2）消除中碳钢热加工缺陷 中碳结构钢铸、锻、轧及焊件，热加工后易出现魏氏组织、晶粒 粗大等过热缺陷和带状组织，正火可消除，达到细化晶粒、均匀组织、 消除内应力的目的。 （3）消除过共析钢网状碳化物
16
（１）热应力及其变化规律
工件在加热和冷却时，由于不同部位的温度差异，导致热胀冷缩的不 一致而产生的内应力称为热应力。 以圆柱 工件为例分 析热应力的 变化规律 到了冷却后期，表层温度的 降低和体积的收缩已经终止，而 心部体积继续收缩，由于心部受 到表层的牵制，应力逐渐转变为 拉应力，而表层则受到压应力。 当整个试样冷至室温时，内外温 差消失，冷却后期的应力状态被 保留下来成为残余应力。 因此，工件淬火冷至室温时， 由于热应力引起的残余应力 表层
炉冷至略低于 Ar1的温度等温处理。如此多次反复加热和冷却，最后冷 至室温，以获得球化效果最好的粒状珠光体组织。
一次球化退火 等温球化退火
往复球化退火
8
T10钢球化退火组织 ( 化染 ) 500
9
（4）扩散退火
扩散退火 又称 均匀化退火 ，是将铸锭、铸件加热至 Ac3 或 Accm 以上 150 ～ 300℃，保温 10 － 15h ，然后随炉缓慢 冷却的热处理工艺。
温度）所需要的时间，而且取决于组织转变所需要的时间。完全退火 保温时间与钢材的化学成分、工件的形状和尺寸、加热设备类型、装 炉量以及装炉方式等因素有关。 退火后的冷却速度应缓慢，以保证奥氏体在Ar1温度以下不大的 过冷条件下进行珠光体转变，避免硬度过高。碳钢＜ 200℃/h ，低合 金钢＜100℃/h，高合金钢＜50℃/h。出炉温度在600℃以下。 将奥氏体化后的钢很快降至稍低于 Ar1 温度等温，使奥氏体转变 为珠光体，在空冷至室温，称为等温退火。 等温退火适用于高碳钢、合金工具钢和高合金钢等，可以显著缩 短退火时间；但不适合大截面工件和大批量炉料。
钢的热处理原理及工艺
6.67 0.89 14.8 0.41 0.02
表明： 相界面向α一侧推移速度比向Fe3C一侧的推移速度快14.8倍。 通常情况下，片状珠光体的α片厚度比Fe3C片厚度大7倍。 所以奥氏体等温形成时，总是α先消失，剩余Fe3C。
3)残余Fe3C溶解
未溶解，这些Fe3C称为残余Fe3C。
也是一个点阵重构和碳的扩散过程。
（1）过冷奥氏体缓慢冷却，分解的过冷度很小，得到 近于平衡的珠光体组织。 （2）冷却速度较快时，可把过冷奥氏体过冷到较低温 度，碳原子尚可扩散，铁原子不能扩散，得到贝氏体组织。 （3）更快速的冷却，奥氏体迅速过冷到不能进行扩散 分解，得到马氏体组织。
Figure 8. TTT Diagram and microstructures obtained by different types of cooling rates
dC
A 长大
∆Cr↔k
dx
∆Cr↔α
2）奥氏体晶格改组
一般认为： ①平衡加热过热度很小时，通过Fe原子子扩散完成晶格改组。
②当加热过热度很大时，晶格改组通过Fe原子切变完成。
2）奥氏体晶核的长大速度
奥氏体晶核向铁素体和渗碳体两侧推移速度是不同的。
780℃时，
v v Fe 3C
C Fe 3C C
α→γ结束后，还有相当数量的Fe3C尚
残余Fe3C溶解
4）奥氏体均匀化
在原来Fe3C部位，C%较高，而原来α部位C% 较低，必须经过适当保温后，奥氏体中的C%才能均 匀。
A 均匀化
共析碳钢A形成过程示意图
1.奥氏体晶核的形成 2.奥氏体晶核的长大 3.残余渗碳体的溶解 4.奥氏体成分的均匀化
热处理工艺流程
热处理说明热处理开放分类：工艺、机械、冶金、金属材料、材料加工热处理是将材料放在一定的介质内加热、保温、冷却，通过改变材料表面或内部的组织结构,来控制其性能的一种综合工艺过程。
热处理名词：金属：具有不透明、金属光泽良好的导热和导电性并且其导电能力随温度的增高而减小，富有延性和展性等特性的物质。
金属内部原子具有规律性排列的固体（即晶体）。
合金：由两种或两种以上金属或金属与非金属组成，具有金属特性的物质。
相：合金中成份、结构、性能相同的组成部分。
固溶体：是一个（或几个）组元的原子（化合物）溶入另一个组元的晶格中，而仍保持另一组元的晶格类型的固态金属晶体，固溶体分间隙固溶体和置换固溶体两种。
固溶强化：由于溶质原子进入溶剂晶格的间隙或结点，使晶格发生畸变，使固溶体硬度和强度升高，这种现象叫固溶强化现象。
化合物：合金组元间发生化合作用，生成一种具有金属性能的新的晶体固态结构。
机械混合物：由两种晶体结构而组成的合金组成物，虽然是两面种晶体，却是一种组成成分，具有独立的机械性能。
铁素体：碳在a-Fe（体心立方结构的铁）中的间隙固溶体。
奥氏体：碳在g-Fe（面心立方结构的铁）中的间隙固溶体。
渗碳体：碳和铁形成的稳定化合物（Fe3c）。
珠光体：铁素体和渗碳体组成的机械混合物（F+Fe3c 含碳0.8%）莱氏体：渗碳体和奥氏体组成的机械混合物（含碳4.3%）金属热处理是机械制造中的重要工艺之一，与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。
其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。
为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。
钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。
钢的热处理工艺课程设计
钢的热处理工艺课程设计钢的热处理工艺设计说明书学生姓名设计题目指导教师系主任完成日期目录一目的———————————————— 1 二设计任务——————————————— 1 三设计内容和步骤———————————— 1 （一）零部件简图，钢种和技术要求———— 1 （二）工作条件，破坏方式，性能要求——— 2 （三）零部件用钢的分析————————— 2 （四）热处理工艺及参数的论述—————— 5 （五）选择加热设备——————————— 8 （六）工序质量检验项目、标准方法———— 8 （七）缺陷及其分析——————————— 9 四参考文献—————————————— 10钢的热处理工艺课程设计一、目的1. 深入了解热处理课程的基本理论2. 初步学会制定零部件的热处理工艺3. 了解与本设计有关的新技术,新工艺4. 设计尽量采用最新技术成就,并注意和具体实践相结合,是设计具有一定的先进性和实践性.二、设计任务1. 编写设计说明书2. 编制工序施工卡片3. 绘制必要的工装图三、设计内容和步骤（一）零部件简图、钢种和技术要求1.简图2.钢种 40Cr、YG6(D120、D120Z)3.技术要求刀体部分 40Cr 40HRC~50HRC（二）零部件的工作条件、破坏方式和性能要求的分析1.零部件的工作条件及性能要求锪刀是对孔的端面进行平面、柱面、锥面及其他型面进行加工，或在已加工出的孔上加工圆柱形沉头孔、锥形沉头孔和端面凸台的工具。
锪刀工作时刃部深入金属内部进行切削，被金属包围散热困难，升温快，尤其是切削速度很高刃部温度很快达到600℃左右。
因此要求刃部要有高的硬度、耐磨性和红硬性要高。
由于锪刀在很大的轴向压力下钻削，受大的压应力和扭转应力。
因此要求具有一定的韧性和高的强度，由于刃部不断磨损，为了使锪刀能长久的使用，要求刃部应淬透。
对于柄部来说，它不承担切削工作过程中挤压扭转，要求具有一定的韧度、强度和一定的硬度来保证锪刀良好的钻削要求且应有良好的几何形状。
钢的热处理
上贝氏体（HRC 40～45） 400 300 MS 200 100 马氏体 （HRC 55） ＋ 残余奥氏体 下贝氏体（HRC 50～60）
Mf 102 103 104 105 106 时间（s）
1
10
图3-6 共析钢等温转变曲线
2013-8-2 11
电厂金属材料
（二）奥氏体等温转变产物的组织和性能 • 根据转变温度的不同，C曲线分为高温转变、中温转变和低温转变三个区 域。根据转变结构特点和转变产物的不同，钢在冷却时奥氏体转变可分为 珠光体型转变、贝氏体型转变及马氏体型转变三种。 • 高温转变的温度范围为A1至550℃区间，转变产物是珠光体组织，故称珠 光体转变； • 中温转变的温度范围为550℃至Ms线区间，转变产物是贝氏体组织，故称 贝氏体转变； • 低温转变的温度范围为Ms线至Mf线区间，转变产物是马氏体组织，故称马 氏体转变。
工业生产采用奥氏体本质晶粒度来评定钢的长大倾向。奥氏体晶粒度的标准共 定为1～8级，1级最粗，8级最细，是在放大100倍的金相显微镜下观察定的级， 晶粒度为1～4级的定为本质粗晶粒钢，5～8级的定为本质细晶粒钢。
2013-8-2
9
电厂金属材料
第二节 奥氏体钢在冷却时的转变
• 冷却是钢热处理的三个工序中影响性能的最重要环节，所以冷却转变是热处 理的关键。 • 热处理冷却方式通常有两种，即等温冷却和连续冷却。
图3-17低碳马氏体
2013-8-2 17
电厂金属材料
• 当含碳量大于1％时，形成高碳马氏体（针状马氏体），图3-18为T10钢经 1000℃加热，水冷淬火处理后得到的高碳马氏体组织。
ห้องสมุดไป่ตู้
• 针叶一般以60~120℃相交。马氏体的针叶一般在奥氏体晶粒内形成，第一 片马氏体粗大，往往横贯整个马氏体的晶粒，稍后形成的马氏体则较小，最 后形成的马氏体就更小，如图3-19所示。 • 针状马氏体可称为高碳马氏体，也称为孪晶马氏体，其组织结构如图3-20所 示。
钢的整体热处理
4．淬火方法
常用的淬火方法有单介质淬火、 双介质淬火、分级淬火和等温淬火 等，如图4-18所示。
1—单介质淬火；2—双介质淬火；3—分级 淬火；4—等温淬火
图4-18 不同淬火方法示意图
➢ 单介质淬火：是指奥氏体化后的工件在一种介质（水或油）中连续冷却至室温 的淬火方法。此法操作简单，易于实现机械化和自动化，但淬火应力大，工件 容易变形和开裂。对碳素钢而言，单介质淬火只适用于形状较简单的工件。
（四）扩散退火
扩散退火又称为均匀化退火，是指将铸件加热至钢熔点以下 100～200℃， 长时间保持（一般为 10～15 h），然后随炉缓慢冷却至 600℃（高合金钢为 350℃） 左右出炉空冷的退火工艺。
扩散退火的目的是消除晶内偏析，使化学成分和组织均匀化。扩散退火后， 钢的晶粒很粗大，因此一般还需再进行完全退火或正火处理。
（a）加热温度范围
（b）工艺曲线
图4-14 各种退火的加热温度范围和工艺曲线
（一）完全退火
完全退火是指将工件完全奥氏体化后缓慢冷却，获得接近平衡组织的退火 工艺，其加热温度为 Ac3 (30～50)℃。完全退火后的组织一般为 F P 。
完全退火的目的是细化晶粒，消除内应力与组织缺陷，降低硬度，提高塑 性和韧性，为随后的切削和淬火做好组织准备。
三、钢的淬火
淬火是指将钢加热到Ac3或Ac1以上某一温度，保持一定时间，然后以 适当的速度冷却获得马氏体或贝氏体组织的热处理工艺。淬火是钢最重要的 强化方法。
（一）淬火工艺 1．淬火加热温度
淬火加热温度是淬 火工艺的主要参数。一 般情况下，淬火加热温 度应限制在临界点以上 30～50℃范围内，如图 4-16所示。
图4-16 碳钢的淬火加热温度范围
