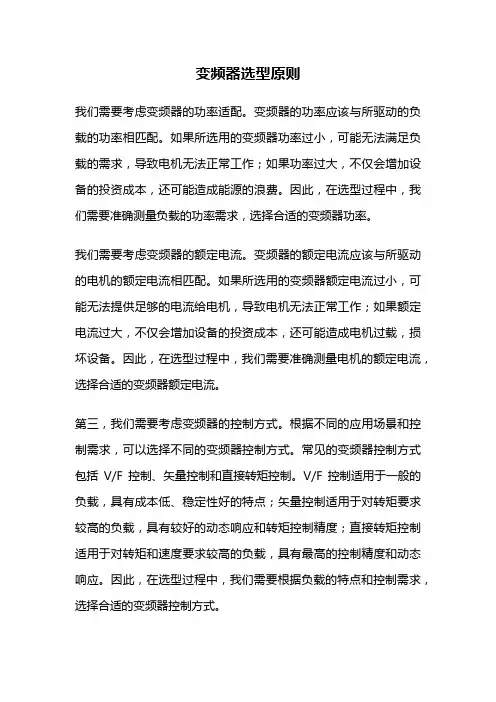

变频器选型原则
变频器选型原则我们需要考虑变频器的功率适配。
变频器的功率应该与所驱动的负载的功率相匹配。
如果所选用的变频器功率过小，可能无法满足负载的需求，导致电机无法正常工作；如果功率过大，不仅会增加设备的投资成本，还可能造成能源的浪费。
因此，在选型过程中，我们需要准确测量负载的功率需求，选择合适的变频器功率。
我们需要考虑变频器的额定电流。
变频器的额定电流应该与所驱动的电机的额定电流相匹配。
如果所选用的变频器额定电流过小，可能无法提供足够的电流给电机，导致电机无法正常工作；如果额定电流过大，不仅会增加设备的投资成本，还可能造成电机过载，损坏设备。
因此，在选型过程中，我们需要准确测量电机的额定电流，选择合适的变频器额定电流。
第三，我们需要考虑变频器的控制方式。
根据不同的应用场景和控制需求，可以选择不同的变频器控制方式。
常见的变频器控制方式包括V/F控制、矢量控制和直接转矩控制。
V/F控制适用于一般的负载，具有成本低、稳定性好的特点；矢量控制适用于对转矩要求较高的负载，具有较好的动态响应和转矩控制精度；直接转矩控制适用于对转矩和速度要求较高的负载，具有最高的控制精度和动态响应。
因此，在选型过程中，我们需要根据负载的特点和控制需求，选择合适的变频器控制方式。
第四，我们需要考虑变频器的性能指标。
常见的变频器性能指标包括输出频率范围、输出电压范围、输出转矩范围、响应时间和效率等。
输出频率范围决定了变频器的调速范围，应根据负载的工作要求选择合适的范围；输出电压范围决定了变频器对电机的驱动能力，应根据负载的电压要求选择合适的范围；输出转矩范围决定了变频器对负载转矩的调节能力，应根据负载的转矩需求选择合适的范围；响应时间决定了变频器对负载变化的响应速度，应根据负载的动态性能要求选择合适的响应时间；效率决定了变频器的能源利用效率，应选择高效率的变频器以节约能源。
因此，在选型过程中，我们需要根据负载的工作要求，选择合适的变频器性能指标。
变频器选型原则与步骤详解
变频器选型原则与步骤详解来源：本站人气：1118发布时间：2015-05-29 16:35:00衡量一个通用变频器性能好坏的主要指标有：起动转矩、控制方式、转矩控制精度、速度控制精度、速度控制方式、控制信号种类、频率跳跃功能、载波频率、多段速度设定、通信接口等。
变频器选型的是否正确对于机械设备的电控系统正常运行起着至关重要的作用。
广州仙锯建议大家变频器选型的时候首先要弄清楚机械设备的类型、负载转矩特性、起动转矩、调速范围、静态速度精度和使用环境的要求等现场所需条件，然后才决定选择使用何种控制方式和防护结构的变频器是最合适的。
所谓合适，是在满足机械设备中实际工艺生产的要求和使用场合前提下所说的一个说法，实现变频器的应用最佳性价比。
变频器选型原则具体来讲，低压通用变频器的选择包括低压通用变频器的型式选择和容量选择两个方面，选择变频器的基本原则有两方面：变频器功能特性能保证可靠地实现工艺要求，能获得相对较好的性价比。
为使变频器功能特性能保证可靠地实现工艺要求，在变频器选型时应密切关注以下技术参数：1、根据电机实际工作电流选择变频器电机实际工作电流是变频器选型最关键的因素，变频器在长时间工作时必须满足变频器输出电流大于电机实际工作电流。
切记！！！项目中通常先选电机，再根据电机选变频器。
电机实际工作电流并不是电机铭牌上标注的额定电流，变频器选型时应先熟悉工况，初步估算出电机的工作电流与随时间变化的关系，然后才确定相对应变频器的型号。
1.1一般情况下，变频器拖动恒转矩负载电机，以电机额定电流为依据选择变频器。
1.2一般情况下，变频器拖动风机、泵类负载的电机，以电机额定电流为依据选择变频器。
1.3时常短时间过载运行的电机，需要计算过载周期及过载电流。
变频器拖动这类型负载的电机，要求变频器最大输出电流Imax大于电机峰值电流，且变频器的参数I2t在自身所允许的范围之内，变频器选型时有可能放大一档或几档来才能满足现场需求。
PF755变频器选型手册_2010-2_Rev01
变频器额定 功率（KW）
7.5
变频器额定输 出电流（A）
15.4
主回路开关电流 范围（A）
20-60
11
22
28-80
15
30
38-100
18.5
37
47-110
22
43
54-120
30
60
≥31.6
11
22
28-80
30-45
1321-3R25-B
2
≥22.6
15
30
38-100
40-60
1321-3R35-B
3
≥31.6
18.5
37
47-110
45-80
1321-3R35-B
3
≥31.6
22
43
54-120
55-90
1321-3R45-B
3
≥16.6
30
60
75-180
75-125
75 90 110 132 160 200 250
变频器额定输 出电流（A）
140 170 205 260 302 367 456
主回路开关电流 范围（A） 175-400 213-500 257-600 325-700 378-900 459-1100 570-1300
快熔电流范围（A）
175-300 225-375 275-450 325-575 400-675 475-800 600-1000
1321-3R25-B
15
30
38-100
40-60
1321-3R35-B
18.5
37
47-110
45-80
1321-3R35-B
变频器的选型方法
变频器的选型方法
通用变频器的选择包括变频器的型式选择和容量选择两个方面，其总的原则是首先保证牢靠地满意工艺要求，再尽可能节约资金。
要依据工艺环节、负载的详细要求选择性价比相对较高的品牌和类型及容量。
变频器的选型应满意以下条件：
1)电压等级与驱动电动机相符，变频器的额定电压与负载的额定电压相符。
2)额定电流为所驱动电动机额定电流的1.1~1.5倍，对于特别的负载，如深水泵等则需要参考电动机性能参数，以最大电流确定变频器电流和过载力量。
由于变频器的过载力量没有电动机过载力量强，一旦电动机有过载，损坏的首先是变频器。
假如机械设备选用的电动机功率大于实际机械负载功率，并把机械功率调整到电动机输出功率，此时，变频器的功率选用肯定要等于或大于电动机功率。
个别电动机额定电流值较特别，不在常用标准规格四周，又有的电动机额定电压低，额定电流偏大，此时要求变频器的额定电流必需等于或大于电动机额定电流。
3)依据被驱动设备的负载特性选择变频器的掌握方式。
变频器的选型除一般需留意的事项（如输入电源电压、频率、输出功率、负载特点等）外，还要求与相应的电动机匹配良好，要求在正常运行时，在充分发挥其节能优势的同时，避开其过载运行，并尽量避开被拖动设备的低效工作区，以保证其高效牢靠运行。
在变频器选
型时，对于相同设备配用的变频器规格应尽可能统一，便于备品备件的预备，便于修理管理，选用时还要考虑生产厂家售后服务质量状况。
变频器选择的基本原则
变频器选择的基本原则
变频器选择的基本原则如下：
负载类型：根据实际应用场景和负载类型选择变频器。
不同类型的负载对电机速度和扭矩的要求不同，如离心负载、正弦负载和恒力负载等，需要根据负载类型选择相应的变频器控制方式。
功率匹配：选择适合负载功率的变频器。
根据负载的额定功率选择变频器的功率等级，以确保变频器能够正常运行并满足负载的要求。
通常采用变频器功率略大于电动机功率的原则。
输出频率范围：根据负载要求选择变频器的输出频率范围。
不同应用需要的频率范围不同，如某些应用需要较高的频率范围来实现高速运行，而某些应用只需要低频范围即可。
控制方式：根据应用需求选择合适的变频器控制方式。
常见的控制方式有V/F控制、矢量控制和直接转矩控制等，需要根据负载的要求和性能需求选择合适的控制方式。
可靠性和适应性：选择具有良好可靠性和适应性的品牌和型号的变频器。
考虑变频器的可靠性、抗干扰性、保护功能、通讯接口等因素，以确保变频器能够稳定运行并适应复杂的工作环境。
经济性：根据项目预算和长期投资考虑变频器的经济性。
需综合考虑设备的价格、维护成本、能效等因素，选择能够
提供最佳性价比的变频器。
需要根据具体的应用场景和负载要求综合考虑以上原则，选择合适的变频器型号和品牌。
在选择过程中，还应咨询专业人士或供应商的意见，以获得更准确的建议。
罗克韦尔(AB)变频器简介
PowerFlex系列交流变频器卓越表现，如您所愿...控制灵活PowerFlex系列中不同型号的变频器具有操作相通性。
相同的人机接口，易于熟悉和方便使用，大大节省了操作员的培训时间。
相同的参数结构，相同基于PC的软件(编程，监控和故障诊断)，相同的参数名称和描述，大大缩短了用户从一种型号转换到另一种型号的熟悉过程和费用。
PowerFlex系列变频器允许变频器之间采用紧凑的零间隙肩并肩并排安装模式，大大节省了安装空间。
多种封装选项，PowerFlex变频器能够满足各种场合的应用。
PowerFlex系列变频器允许变频器之间采用紧凑的零间隙肩并肩并排安装模式，大大省了安装空间。
多种封装选项，PowerFlex变频器能够满足各种场合的应用。
与控制系统之间的无缝连接，大大缩短了您的编程时间PowerFlex系列变频器开放的网络构架，使变频器能自由的集成到从车间底层到企业顶层的各个不同的控制网络中。
PowerFlex变频器能支持不同的网络协议，如DeviceNet ControlNet, EtherNet/IP network，以及PROFIBUS Interbus，Universal Remote I/O 和RS485 DF1。
选择，价值和支持正因为PowerFlex系列变频器是由罗克韦尔自动化公司推出的新一代产品，我们能保证您得到的不仅是这些世界级的解决方案，更强大的是它背后有着世界级的服务与支持。
这些将有助实现您的投资最大化，无论是眼前，还是未来。
PowerFlex低压变频器系列产品有：PowerFlex4、40系列变频器变频器家族尺寸最小并且效率最高的成员。
它们是为满足全球OEM和最终用户对于灵活性，节省空间和使用方便的要求而设计的产品。
- 机械工具、风机，水泵、传送机和物料处理系统中速度控制装置的经济替代品- 电压/频率控制(PowerFlex 4,40)和无速度传感器矢量控制(仅限于PowerFlex 40)- 通过on-machine ArmorStart提供IP67/NEMA 4防护等级- 安装简单，DIN导轨安装或屏板安装- 启动方便，一体化键盘，开箱即可操作- 十个最常用参数编为一组，可供快速简易编程- 内置RS485接口具有可选的内置通讯模块多种的网络架构- PowerFlex40步序逻辑:基于逻辑步序使用预置的速度设定PowerFlex40P变频器PowerFlex变频器家族最新推出的产品，针对中国纺织行业市场特性，为客户提供了高性价比的新选择。
变频器的选型
变频器的选型一、变频器的额定参数指标（一）额定输入指标（1）输入侧容量；（2）输入电压；（3）电源频率。
（二）额定输出指标（1）额定功率。
变频器额定容量为在连续不断的负载中，允许配用的最大负载容量。
必须注意，在生产机械中，负载的容量主要是根据发热状况来决定的。
在由变频器构成的控制系统中，当负载为变动的负载、断续的负载时负载且温升不超过允许值时，电动机是允许短时间（几分钟或几十分钟）过载的，而变频器一般只允许150%负载时运行1min。
（2）最大适配电动机功率。
变频器的最大适配电动机功率（kW）及对应的额定输出电流（A）是以4极普通异步电动机为对象制定的，6极以上电动机和变极电动机等特殊电动机的额定电流大于4极普通异步电动机，因此，在驱动4极以上电动机时就不能单单依据功率指标选择变频器，同时要考虑电流是否满足所选用的电动机额定电流。
（3）额定输出电压。
额定输出电压是变频器在额定输入条件下，以额定容量输出时，可连续输出的电压。
（4）额定输出电流。
额定输出电流是变频器在额定输入条件下，以额定容量输出时，可连续输出的电流，这是选择适配电动机的重要参数，其中电流值为有效值。
（5）短时过载能力。
短时过载能力是指变频器的输出电流允许超过额定值的倍数和时间。
大多数变频器的过载能力规定为150%／min。
二、变频器的选型原则及注意事项（一）变频器的容量选择总负载电流不超过变频器的额定电流，是选择变频器的基本原理。
由于变频器输出中包含谐波成分，其中电流有所增加，应适当考虑加大容量。
当电动机频繁启动、制动工作或处于重载启动且较频繁工作时，可选取大一档的变频器，以利于变频器长期、安全地运行。
还应考虑最小和最大运行速度极限，满载低速运行时电动机可能会过热，所选通用变频器应有可设定下限频率、可设定加速和减速时间的功能，以防止在低于该频率下运行。
一般风机，泵类负载不宜在15Hz以下运行，如果确实要在15Hz以下长期运行，需考虑电动机的容许温升，必要时应采用外置强迫风冷措施。
