2024年秋国家开放大学机械制图形成性任务1参考答案
国家开放大学机械制图形成性任务1参考答案已标红形成性任务11、字母和数字单独书写时用斜体，和汉字混合书写时可写成直体，也可以写成斜体。
判断题 (2 分)A、对B、错2、绘制图样时优先采用五种基本图幅，其中，A2图纸的尺寸是420 mm×594 mm。
判断题 (2 分)A、对B、错3、平面图形中的尺寸分为定形尺寸和定位尺寸两类。
判断题 (2 分)A、对B、错4、圆弧连接作图要点是先求出圆心，再求切点，后在切点之间画圆弧。
A、对B、错5、图样中书写的汉字应用宋体，数字和字母应书写为A 型。
判断题 (2 分)A、对B、错6、细点画线主要用于轴线和对称中心线。
判断题 (2 分)A、对B、错7、尺寸三要素是尺寸数字、尺寸线和箭头。
判断题 (2 分)A、对B、错8、图纸幅面代号中A1最大，A4最小。
判断题 (2 分)A、对B、错9、每张图样必须绘制标题栏，标题栏位于图纸的左下角。
A、对B、错10、三视图投影规律中主左视图“高平齐”。
判断题 (2 分)A、对B、错11、点的投影永远是点，直线和平面垂直于投影面时的投影也为点。
判断题 (2 分)A、对B、错12、直线投影的实质是线段两个端点的同面投影的连线。
判断题 (2 分)A、对B、错13、正投影的基本特性有真实性、积聚性和收缩性。
判断题 (2 分)A、对B、错14、直线上有A（14，15，16）和B（10，15，20）两点，则A在B的左上方。
A、对B、错15、用一截平面截圆球，所得的截交线一定是圆。
判断题 (2 分)A、对B、错16、曲面立体的表面都是曲面。
判断题 (2 分)A、对B、错17、俯视图是由左向右投射所得的视图，它反映形体的前后和左右方位。
判断题 (2 分)A、对B、错18、当直线（或平面）平行于投影面时，其投影反映实长（或实形），这种性质叫真实性。
判断题 (2 分)A、对B、错19、圆柱被截切后产生的截交线形状有圆、椭圆和三角形。
判断题 (2 分)A、对B、错20、圆锥被截切后产生的截交线形状有圆、矩形、椭圆、双曲线和抛物线。
《机械制图》作业形考参考答案-国家开放大学电大
电大机械制图第一次作业参考答案
第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。
这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。
1．将给出的图形抄画在右边（5分）
[讲评]
第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。
绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。
请辅导教师示范用两个三角板配合画平行线过程。
2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（5分）（1）注出各方向的尺寸（2）注出角度
（3）注出狭小部位的尺寸
（。

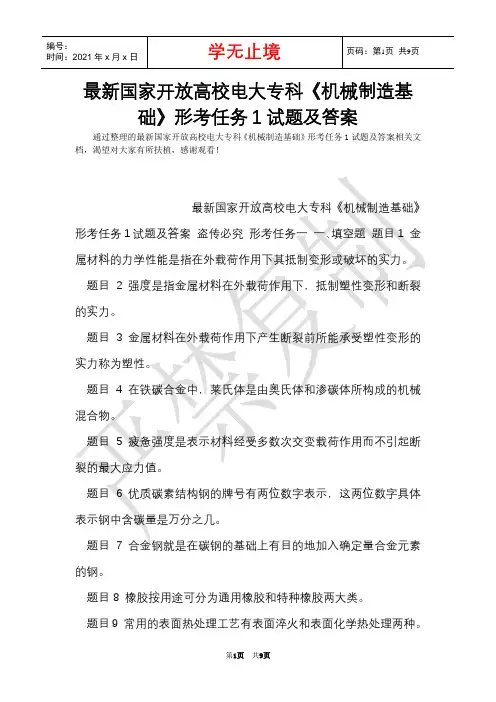

最新国家开放大学电大专科《机械制造基础》形考任务1试题及答案(Word最新版)
最新国家开放高校电大专科《机械制造基础》形考任务1试题及答案通过整理的最新国家开放高校电大专科《机械制造基础》形考任务1试题及答案相关文档，渴望对大家有所扶植，感谢观看！最新国家开放高校电大专科《机械制造基础》形考任务1试题及答案盗传必究形考任务一一、填空题题目1 金属材料的力学性能是指在外载荷作用下其抵制变形或破坏的实力。
题目2 强度是指金属材料在外载荷作用下，抵制塑性变形和断裂的实力。
题目3 金属材料在外载荷作用下产生断裂前所能承受塑性变形的实力称为塑性。
题目4 在铁碳合金中，莱氏体是由奥氏体和渗碳体所构成的机械混合物。
题目5 疲惫强度是表示材料经受多数次交变载荷作用而不引起断裂的最大应力值。
题目6 优质碳素结构钢的牌号有两位数字表示，这两位数字具体表示钢中含碳量是万分之几。
题目7 合金钢就是在碳钢的基础上有目的地加入确定量合金元素的钢。
题目8 橡胶按用途可分为通用橡胶和特种橡胶两大类。
题目9 常用的表面热处理工艺有表面淬火和表面化学热处理两种。
题目10 淬火前，若钢中存在网状渗碳体，应接受正火的方法予以消退，否则会增大钢的淬透性。
题目11砂型铸造中常用的手工造型方有整模造型、分模造型、挖砂造型、活块造型等。
题目12 依据药皮所含氧化物的性质，焊条分为酸性焊条和碱性焊条两类。
题目13 冲压生产的基本工序有分别工序和变形工序两大类。
题目14 电焊条由焊芯和药皮两部分组成。
二、是非推断题题目15 冲击韧性值随温度的降低而增加。
选择一项：对错题目16 抗拉强度是表示金属材料抵制最大匀整塑性变形或断裂的实力。
选择一项：对错题目17 硬度是指金属材料抵制其他物体压入其表面的实力。
选择一项：对错题目18 金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的实力称为塑性。
选择一项：对错题目19 冲击韧性值随温度的降低而减小。
选择一项：对错题目20 强度越高，塑性变形抗力越大，硬度值也越高。
选择一项：对错题目21 屈服强度是表示金属材料抵制微量弹性变形的实力。
2019-2020年电大考试机械制图题库及答案

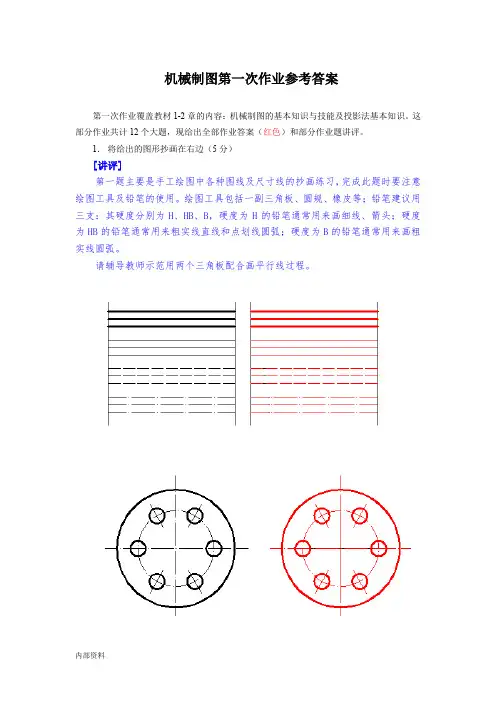

机械制图第一次作业参考答案第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。
这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。
1．将给出的图形抄画在右边（5分）[讲评]第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。
绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。
请辅导教师示范用两个三角板配合画平行线过程。
2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（5分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸（5分）4．用1：1比例在指定位置画出平面图形，并标注尺寸。
（5分）[讲评]画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。
本题作图思路：1）画φ12水平竖直中心线，R22水平中心线；2）画φ12圆、R48、R10圆弧、与R10相切的水平直线和45°直线；3）画R22圆弧先要根据其与R48内切的关系确定出R22水平方向的圆心位置后才能画R22圆弧；4）画R8、R5圆弧先根据其相邻线段两侧的关系确定出R8与R5圆弧的圆心再画圆弧。
下图画图思路与上相同。
5．将下图以2：1的比例画在A3图纸上，图名：几何作图。
（10分）[讲评]画图思路同4题。
6．将下图用AutoCAD 软件作图，并用2：1比例打印输出，图名：几何作图。
（10分）[讲评]画图思路同4题。
用AutoCAD软件作图，实际就是用计算机模拟手工画图，AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。
机械制图形成性考核册
教育部人才培养模式改革和开放教育试点机械制图形成性考核册（1）学校名称:学生姓名:学生学号:班级:中央广播电视大学编制使用说明本作业册是中央广播电视大学数控技术专业机械制图课程形成性考核的依据，与《机械制图》教材（孙兰凤主编，中央电大出版社出版）配套使用。
机械制图课程是中央电大数控技术专业的一门统设必修课，共5学分，90学时。
其中理论教学50学时，课内实训40学时，开设一学期。
本课程特点是内容多，知识覆盖面宽，实践性和操作性强。
因此，对本课程的学习除了要掌握基本概念和基本知识，必须加强实践环节训练，勤作图勤上机练习。
根据课程的性质和特点，本课程的形成性考核为同学设计了4次作业，内容包括第1章到第五章内容。
要求同学按进度认真完成，以收到良好的学习效果。
“机械制图”作业1（本部分作业覆盖教材第1-2章的内容，要求第五周以前完成）。
1. 将给出图形抄画在右边。
（5分） 2.2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（5分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸。
（5分）4．用1：1比例在指定位置画出平面图形，并标注尺寸。
（5分）5．将下图2：1的比例画在A3图纸上，图名：几何作图。
（10分）6．将下图用AutoCAD软件作图，并用2:1比例打印输出，图名：几何作图。
（10分）7．根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。
（10分）8．求下列立体的第三面投影及其表面上各已知点的直线的三面投影。
（10分）9．在视图中标出直线AB和CD的第三面投影，并填写它们对投影面的相对位置。
（10分）10．在视图中标出平面P和Q的第三投影，并判断它们对投影面的相对位置。
（10分）11．求下列立体的第三面投影及其表面上各已知点的直线的三面投影。
（10分）（1）（2）12．求下列立体的第三面投影及其表面上各已知点的三面投影。
国家开放大学电大《机械制图》机形成性考核及答案参考
最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。
A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。
B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。
A. p’、q’（5） P、Q平面的水平投影应标记为（ B ）。
B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。
C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）B. 侧垂线（9）平面P在（ B ）面上的投影反映实形，因此称之为水平面。
B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A. 铅垂面2. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图1（1）AB、CD直线的正面投影应标记为（ A ）。
A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。
B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。
A. p’、q’（5.） P、Q平面的水平投影应标记为（ B ）。
B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。
C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在水平投影面上的投影反映实长，因此称之为（ B ）B. 水平线（9）平面P在（ A）面上的投影具有积聚性，因此称之为正垂面。
A. 正面投影（10）平面Q在侧面投影面上的投影有积聚性，因此称之为（ C ）C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1 （1）AB、CD直线的正面投影应标记为（ A ）。
国家开放大学机械制图 第1次形考任务答案(2020年整理).pptx
姓 名： 彭培明
“机械制图”作业 1 学
得
号： 2036001403876 分：
教师签名：
（本部分作业覆盖教材第 1-2 章的内容，要求第五周以前完成）。 1. 将给出图形抄画在右边。（10 分）
2.
2.分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。（海无 涯
AB 是 正平线 CD 是 铅垂线
学海无 涯
AB 是 一
CD
是
6．在视图中 第三投影， 影面的相对
般位置直 线水平线
标出平面P 和 Q 的 并判断它们对 投 位置。（20 分）
P是 Q是
正面面 铅垂面
学海无 涯
P是 Q是
铅垂面 侧垂面
（2）注出角度
学海无 涯
（3）注出狭小部位的尺寸 （ 4）注出各圆的直径
学海无 涯
3.尺寸标注改错：下面图形中标出正确的尺寸（10 分）
4.根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。（20 分）
（1）
（2）
（3） （5）
学海无 涯
（4） （6）
5.在视图中标出 直线 AB 和 CD 的第三面投影，并填写它们对投影的相对位置。（20 分）
最新国家开放大学电大《机械制图》机考形考多项选择题试题及答案
最新国家开放大学电大《机械制图》机考形考多项选择题试题及答案最新国家开放大学电大《机械制图》机考形考多项选择题试题及答案多项选择题1．根据图4所示组合体，回答如下问题。
图4 （1）该组合体可分解为（A B C）较简单的几何形体。
A. 底板B. 带孔圆台C. 前面带孔的空心圆柱，且空心圆柱上面不通。
D. 支承板E. 肋板（2）该组合体的组成体间的组成形式有（ A B D ）。
A. 堆砌叠加式B. 相交叠加式C. 有相切叠加D. 截切式E. 有支承板相交（3）该组合体主视图应采用全剖视图的原因为（ A B ）A. 内部结构需要表达 B外部结构简单 C俯视图前后结构对称 D左视图前后结构对称 E主视图上下结构对称（4）全剖视图绘制过程为（ A B C D E ）A. 在主视图位置抄画A向视图中的图线B. 把虚线画成实线C. 擦去圆台与圆柱的相贯线D. 剖面区域画上剖面线，注意与左视图上剖面线方向间距要相同E. 可见轮廓和断面轮廓均用粗实线画出（5）图5是图4的主视图，采用全剖视图画法，画正确的部分有（ A B D E ）。
A底板 B圆台、圆柱 C圆 D剖面线 E.B-B标注 2. 根据图4所示组合体，回答如下问题。
图4 （1）该组合体可分解为（A B E）较简单的几何形体。
A. 四孔底板B. 竖立圆管C. 前面带孔的空心圆柱，且空心圆柱上面不通。
D. 凸台E. 肋板（2）该组合体的组成体间的组成形式有（ A B ）。
A. 堆砌叠加式B. 相交叠加式C. 相切叠加D. 截切式E. 支承板相交（3）该组合体主视图采用半剖视图的原因为（ A B D ）A. 内外结构均需要表达B. 主视图左右结构对称C. 俯视图前后结构对称D. 左视图前后结构对称E. 主视图上下结构对称（4）该组合体左视图应采用半剖视图的原因为（ A D ）A. 内外结构均需要表达B. 主视图左右结构对称C. 俯视图前后结构对称D. 左视图前后结构对称 E. 主视图上下结构对称（5）图5是图4的左视图，采用半剖视图画法，画正确的部分有（ A B C D E ）。
最新国家开放大学电大《机械制图》机考标准题库及答案2（试卷号2415）
最新国家开放大学电大《机械制图》机考标准题库及答案2（试卷号2415）最新国家开放大学电大《机械制图》机考标准题库及答案2（试卷号：2415）盗传必究试卷总分:100分答题时间:60分钟2415机械制图题库一一、单项选择题（每题3分，共30分）根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图11.AB、CD直线的正面投影应标记为（）。
A.a’b’、c’d’B.ab、cdC.a”b”、c”d”D.AB、CD2.AB、CD直线的水平投影应标记为（）。
A.a’b’、c’d’B.ab、cdC.a”b”、c”d”D.AB、CD3.AB、CD直线的侧面投影应标记为（）。
A.a’b’、c’d’B.ab、cdC.a”b”、c”d”D.AB、CD4.P、Q平面的正面投影应标记为（）。
A.p’、q’B.p、qC.p”、q”D.P、Q5.P、Q平面的水平投影应标记为（）。
A.p’、q’B.p、qC.p”、q”D.P、Q6.P、Q平面的侧面投影应标记为（）。
A.p’、q’B.p、qC.p”、q”D.P、Q7.直线AB的侧面投影具有积聚性，因此称之为（）A.一般位置直线或倾斜线B.侧垂线C.正平线D.水平线8.直线CD的水平投影面具有积聚性，因此称之为（）A.正平线B.铅垂线C.侧垂线D.侧平线9.平面P在（）面上的投影具有积聚性，因此称之为侧垂面。
A.正面投影B.水平投影C.侧面投影D.一般位置10.平面Q在侧面投影面上的投影反映实形，因此称之为（）A.铅垂面B.侧平面C.侧垂面D.一般位置平面二、判断题（每题2分，共20分）根据图2所示切割体的水平投影和侧面投影，判断(1)~(9)问题的正确与否，根据图3，判断(10)问题的正确与否。
图2（1）其基本体是圆柱体。
（√）（2）有两个圆柱体，半径大小不同，上面的圆柱体半径大（×）（3）用两个平面来切割该圆柱体。
（×）（4）截切圆柱体的平面有两个侧垂面和一个正平面。
