继电保护总结(重点看)

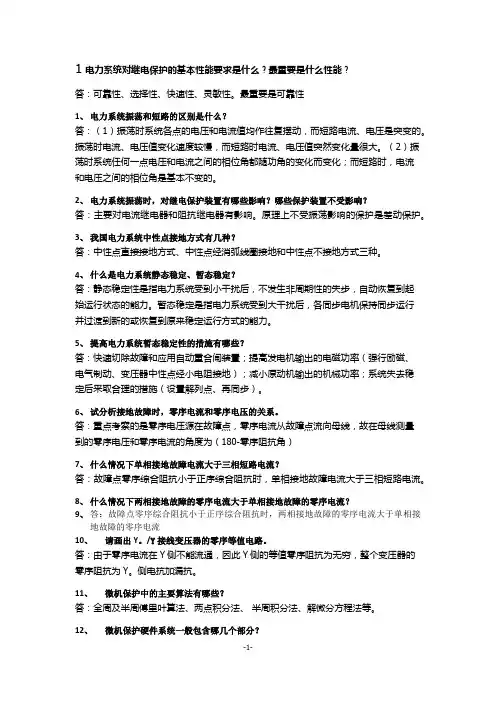

1 绪论

1.继电保护得用途有哪些？

答:(1)当电力系统中发生足以损坏设备或危及电网安全运行得故障时,继电保护使故障设备迅速脱离电网,以恢复电力系统得正常运行。

(2)当电力系统出现异常状态时,继电保护能及时发出报警信号,以便运行人员迅速处理,使之恢复正常。

2.什么就是继电保护装置？

答:指反应电力系统中各电气设备发生得故障或不正常工作状态,并用于断路器跳闸或发出报警信号得自动装置。

3.继电保护快速切除故障对电力系统有哪些好处？

答:(1)提高电力系统得稳定性。

(2)电压恢复快,电动机容易自启动并迅速恢复正常,从而减少对用户得影响。

(3)减轻电气设备得损坏程度,防止故障进一步扩大。

(4)短路点易于去游离,提高重合闸得成功率。

4.什么叫继电保护装置得灵敏度？

答:保护装置得灵敏度,指在其保护范围内发生故障与不正常工作状态时,保护装置得反应能力。

5.互感器二次侧额定电流为多少？为什么统一设置？

答:5A/1A。便于二次设备得标准化、系列化。

6.电流互感器影响误差得因素？

答:(1)二次负荷阻抗得大小。

(2)铁心得材料与结构。

(3)一次电流得大小以及非周期分量得大小。

7.当电流互感器不满足10%误差要求时,可采取哪些措施？

答:(1)增大二次电缆截面。

(2)将同名相两组电流互感器二次绕组串联。

(3)改用饱与倍数较高得电流互感器。

(4)提高电流互感器变比。

8.电流互感器使用中注意事项？

答:(1)次回路不允许开路。

(2)二次回路必须有且仅有一点接地。

(3)接入保护时须注意极性。

9.电流互感器为什么不允许二次开路运行？

答:运行中得电流互感器出现二次回路开路时,二次电流变为零,其去磁作用消失,此时一次电流将全部用于励磁,在二次绕组中感应出很高得电动势,其峰值可达几千伏,严重威胁人身与设备得安全。再者,一次绕组产生得磁化力使铁芯骤然饱与,有功损耗增大,会造成铁芯过热,甚至可能烧坏电流互感器。因此在运行中电流互感器得二次回路不允许开路。

10.继电器得概念,基本要求？

答:(1)概念:继电器就是一种能自动执行断续控制得部件,具有对被控电路实现“通”、“断”控制得作用。

(2)基本要求:工作可靠,动作过程满足“继电特性”。

11.什么就是返回系数？

答:动作电流与返回电流得比值;其中返回电流小于动作电流,以保证触点不抖动。

2 电流保护

1.接地电流系统为什么不利用三相相间电流保护兼作零序电流保护,而要单独采用零序电流保护？

答:三相式星形接线得相间电流保护,虽然也能反应接地短路,但用来保护接地短路时,在定值上要躲过最大负荷电流,在动作时间上要由用户到电源方向按阶梯原则逐级递增一个时间差来配合。而专门反应接地短路得零序电流保护,不需要按此原则来整定,故其灵敏度高,动作时限短,因线路得零序阻抗比正序阻抗大得多,零序电流保护得范围长,上下级保护之间容易配合。故一般不用相间电流保护兼作零序电流保护。

2.什么叫定时限过电流保护？

答:为了实现过电流保护得动作选择性,各保护得动作时间一般按阶梯原则进行整定。即相邻保护得动作时间,自负荷向电源方向逐级增大,且每套保护得动作时间就是恒定得,与短路电流得大小无关。具有这种动作时限特性得过电流保护称为定时限过电流保护。

3.何谓系统得最大、最小运行方式？

答:在继电保护得整定计算中,一般都要考虑电力系统得最大最小运行方式。最大运行方式就是指在被保护对象末端短路时,系统得等值阻抗最小,通过保护装置得短路电流为最大得运行方式。最小得运行方式就是指在上述同样短路情况下,系统等值阻抗最大,通过保护装置得短路电流为最小得运行方式。

4.什么就是感应型功率方向继电器得潜动？为什么会出现潜动？解决办法就是什么？

答:当感应型功率方向继电器仅在电流线圈或电压线圈通电而产生转矩引起可动系统得转动得现象称为潜动。

只加电压不加电流时所产生得潜动称为电压潜动。

只加电流不加电压时所产生得潜动称为电流潜动。

潜动主要就是由于继电器得磁系统不对称而引起得。

解决办法:调整电路参数,保证平衡。

5.相间方向电流保护中,功率方向继电器使用得内角为多少度？采用接线方式有什么优点？

答:相间功率方向继电器一般使用得内角为,采用接线具有以下优点:

(1)接入非故障相电压,各种两相短路故障都没有死区,可灵敏动作。

(2)适当选择内角α后,对线路上各种相间故障都保证动作得方向性。

(3)采用记忆回路可以消除出口短路“死区”

6.零序电流保护得整定值为什么不需要避开负荷电流？

答:零序电流保护反应得就是零序电流,而在负荷电流中不包含(或很少包含)零序分量,故不必考虑避开负荷电流。

7.过电流保护得整定值为什么要考虑继电器得返回系数？而电流速断保护则不需要考虑？

答:过电流保护得动作电流就是按避开最大负荷电流整定得,一般能保护相邻设备。在外部短路时,电流继电器可能起动,但在外部故障切除后(此时电流降到最大负荷电流),必须可靠返回,否则会出现误跳闸。考虑返回系数得目得,就就是保证

在上述情况下,保护能可靠返回。

电流速断保护得动作值,就是按避开预定点得最大短路电流整定得,其整定值远大于最大负荷电流,故不存在最大负荷电流下不返回得问题。再者,瞬时电流速断保护一旦起动立即跳闸,根本不存在中途返回问题,故电流速断保护不考虑返回系数。

8.电流三段保护得概念及基本要求？

答:(1)电流速断保护:指仅反应电流增大而瞬时动作得保护,就是三段式电流保护得第Ⅰ段,就是电流保护得主保护。

(2)限时电流速断保护:指快速切除本线路上瞬时速断保护范围之外故障得保护,就是三段式电流保护得第Ⅱ段,就是电流保护得主保护,同时可以作为速断保护得后备保护。

基本要求:在任何情况能够保护线路得全长,并具有足够得灵敏度;

在下一级线路发生故障时候,首先保证由下一级线路切除故障。

(3)过电流保护:指按躲过最大负荷电流来整定得保护,就是三段式电流保护得第Ⅲ段,可以作为本线路得近后备保护,还可以作相邻线路得远后备。

基本要求:正常运行时不起动; 外部故障切除之后能可靠返回。

9.电流保护得接线方式？

答:指保护中电流继电器与电流互感器之间得连接方式。常用接线方式有三相星形接线方式与两相星形接线方式

10.两种接线方式性能分析？

答:(1)各种相间短路:

相同之处:两种接线方式均能正确反应;

不同之处:动作得继电器个数不同。

(2)大接地电流系统中单相接地短路:

三相星形:可反应各相得接地短路;

两相星形:不能反应B相接地短路。

(3)Y,d11接线变压器后两相短路:

当Y,d11接线得变压器Δ侧两相短路时,在Y侧滞后相电流大小为其它两相电流得两倍;

当Y,d11接线得变压器Y侧两相短路时,在Δ侧超前相电流大小为其它两相电流得两倍。

11.对电流保护得评价？

答:(1)Ⅰ段、Ⅱ段做为主保护,Ⅲ段做为后备保护。

(2)Ⅰ段不能保护全长,保护范围不稳定。

(3)Ⅱ段可以保护全长,保护速动性差一些。

(4)Ⅲ段最灵敏,故障越靠近电源,切除时间越长。

(5)简单、可靠,单侧电源系统中选择性较好,一般可以满足速动要求。

12.方向元件与电流元件之间为按相与(按相连接)得关系:
