气体探测基本原理..
气体电离探测器
一、气体电离探测器(气体、固体、)气体电离探测器是利用核辐射在气体中的电离效应制成的探测器。
其基本结构是一个内部充有气体、两极施加有一定电压的充气空腔(或充气小室)。
它是电离室、正比计数器、盖革—弥勒(G—M)计数器、和电晕放电型探测器的统称。

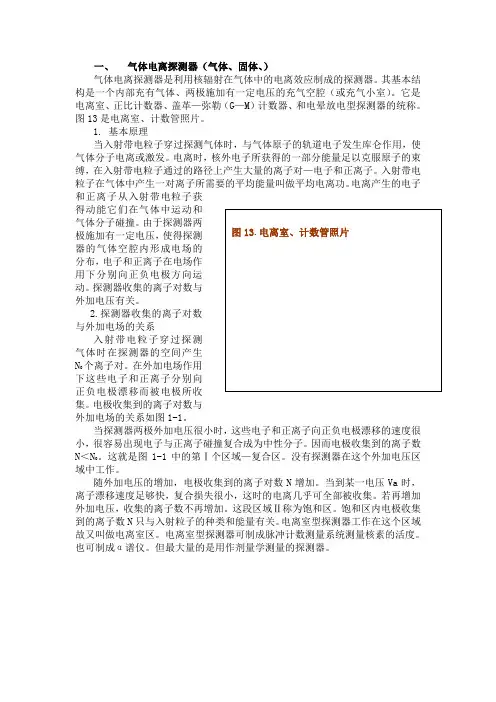

图13是电离室、计数管照片。
1. 基本原理当入射带电粒子穿过探测气体时,与气体原子的轨道电子发生库仑作用,使气体分子电离或激发。
电离时,核外电子所获得的一部分能量足以克服原子的束缚,在入射带电粒子通过的路径上产生大量的离子对—电子和正离子。
入射带电粒子在气体中产生一对离子所需要的平均能量叫做平均电离功。
电离产生的电子和正离子从入射带电粒子获得动能它们在气体中运动和极施加有一定电压,使得探测器的气体空腔内形成电场的分布,电子和正离子在电场作用下分别向正负电极方向运动。
探测器收集的离子对数与外加电压有关。
2.探测器收集的离子对数与外加电场的关系入射带电粒子穿过探测气体时在探测器的空间产生N个离子对。
在外加电场作用下这些电子和正离子分别向正负电极漂移而被电极所收集。
电极收集到的离子对数与外加电场的关系如图1-1。
当探测器两极外加电压很小时,这些电子和正离子向正负电极漂移的速度很小,很容易出现电子与正离子碰撞复合成为中性分子。
因而电极收集到的离子数。
这就是图1-1中的第Ⅰ个区域—复合区。
没有探测器在这个外加电压区N<N域中工作。
随外加电压的增加,电极收集到的离子对数N增加。
当到某一电压Va时,离子漂移速度足够快,复合损失很小,这时的电离几乎可全部被收集。
若再增加外加电压,收集的离子数不再增加。
这段区域Ⅱ称为饱和区。
饱和区内电极收集到的离子数N只与入射粒子的种类和能量有关。
电离室型探测器工作在这个区域故又叫做电离室区。
电离室型探测器可制成脉冲计数测量系统测量核素的活度。
也可制成α谱仪。
但最大量的是用作剂量学测量的探测器。
外加电压继续增加,使电子获得很大能量。
电子也可以使气体分子电离产生次级离子对。
气体探测器的原理
气体探测器的原理气体探测器的介绍:气体探测器的主要作用是有泄露或危险将要发生时,提醒有关人员采取相关措施保护在现场工作的人员,生产设备的安全运转以及周围环境。
如果你能正确地选择所使用的探测器,你将使它们表现得更好。
目前有许多种气体探测技术可帮助今天的工业来保护人类和生产,当然,每一种技术都有优点和缺点。
从以下最流行的技术中我们将看出没有单一“最好的方法”,而只有根据你的实际情况由多种技术组合成的最好的气体探测系统。
气体探测器主要是由传感器和相关电路组成。
传感器是整个探测器的关键部位,它是决定其可靠性的重要因素之一。
目前有以下几种气体探测技术:电化学技术,催化燃烧技术,化学纸带技术,固态金属氧化物技术,红外技术,以及光电离技术等等。
电化学技术与催化燃烧技术不同电化学气体传感器中所包含的不同成份决定了它可与相应的毒气发生反应;测量头可测量反应所产生的电流并将其转换成气体浓度值(PPM或PPB)。
催化传感器在涂有催化剂的小球上"无焰燃烧”可燃性气体;测量头可测量电阻的变化并通过A/D转换,显示变化相应的读数。
一般以爆炸下限作为满量程。
由于电化学型和催化燃烧型测量头相对较低的成本,它们通常被用于“源点”(即泄漏有可能发生的地方)处的测量。
因而对泄漏的反应迅速并可连续探测。
另外,由于没有可移动部件,所以不会造成机械故障。
但是,这两种类型的传感器也有缺点:一些气体传感器不但对与之相应的气体(即它们按照设计应该反应的气体)反应,而且对其他气体(干扰气体)也发生反应,因此有必要注意在设计和安装过程中避免将这些传感器用在有可能有干扰气体存在的地方。
传感器需要定期标定,通常为三个月一次(视不同品牌,工作环境,工作状态等因素的影响);传感器在使用1到3年后通常需要更换(视不同品牌,工作环境,工作状态等因素的影响)。
另外,有些品牌的传感器使用的是电解溶液,这就需要定期填充电解液。
化学纸带技术化学纸带技术是用经过化学浸泡的纸带去探测有毒气体。
气体检测的原理与方法
气体检测的原理与方法
气体检测的原理:
气体检测是通过测量气体的浓度来确定它是否存在或达到危险水平的过程。
通常,气体检测器会使用传感器或检测器来检测气体浓度,这些传感器会检测气体种类的化学特性,包括气体的电化学特性、光学特性、热学特性、密度和压力等方面。
气体检测的方法:
常见的气体检测方法包括以下几种:
1. 电化学传感器:电化学传感器可以检测空气中的有害气体,如硫化氢、氨等等。
2. 红外线传感器:红外线传感器是一种可以检测CO2、甲烷和其他可燃气体的传感器。
3. 氢化物探测器:氢化物探测器是一种可以检测氢气、氨等气体的传感器。
4. 防毒面具:可以通过配备过滤器传递新鲜空气,以保护人的气道。
5. 空气质量仪:空气质量仪检测室内和室外空气的质量情况。
以上方法仅是气体检测中的一小部分,其它检测手段包括超声波、微波、雷达、紫外线光谱、激光光谱等方式。
气体探测器检测依据标准_解释说明以及概述

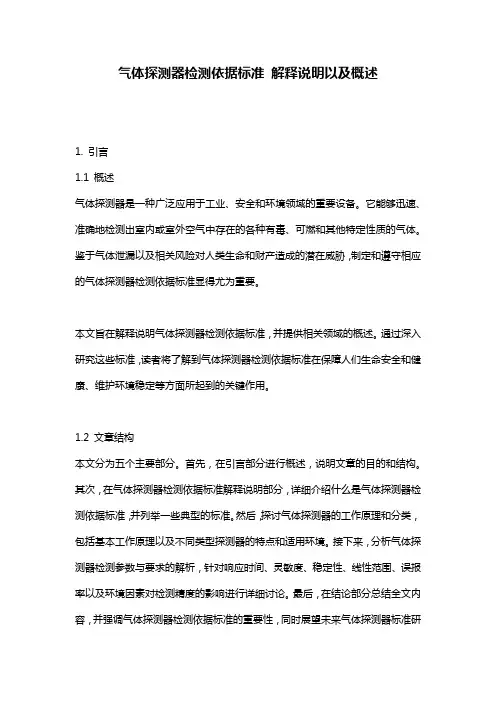

气体探测器检测依据标准解释说明以及概述1. 引言1.1 概述气体探测器是一种广泛应用于工业、安全和环境领域的重要设备。
它能够迅速、准确地检测出室内或室外空气中存在的各种有毒、可燃和其他特定性质的气体。
鉴于气体泄漏以及相关风险对人类生命和财产造成的潜在威胁,制定和遵守相应的气体探测器检测依据标准显得尤为重要。
本文旨在解释说明气体探测器检测依据标准,并提供相关领域的概述。
通过深入研究这些标准,读者将了解到气体探测器检测依据标准在保障人们生命安全和健康、维护环境稳定等方面所起到的关键作用。
1.2 文章结构本文分为五个主要部分。
首先,在引言部分进行概述,说明文章的目的和结构。
其次,在气体探测器检测依据标准解释说明部分,详细介绍什么是气体探测器检测依据标准,并列举一些典型的标准。
然后,探讨气体探测器的工作原理和分类,包括基本工作原理以及不同类型探测器的特点和适用环境。
接下来,分析气体探测器检测参数与要求的解析,针对响应时间、灵敏度、稳定性、线性范围、误报率以及环境因素对检测精度的影响进行详细讨论。
最后,在结论部分总结全文内容,并强调气体探测器检测依据标准的重要性,同时展望未来气体探测器标准研究方向。
1.3 目的本文旨在提供关于气体探测器检测依据标准的深入了解,并着眼于其重要性和作用。
通过阐述气体探测器工作原理、分类以及与检测参数相关的要求解析,读者将对如何制定和遵守相关标准有更清晰的认识。
同时,本文也为未来针对气体探测器标准的研究方向提供展望,以推动行业发展和监管水平提升。
2. 气体探测器检测依据标准解释说明:2.1 什么是气体探测器检测依据标准气体探测器检测依据标准指的是对于气体探测器进行检验、测试以及认证所遵循的规范和指南。
这些标准旨在确保气体探测器在不同环境和场景中能够正确、可靠地检测并报警有害气体或可燃气体泄漏。
2.2 典型的气体探测器检测依据标准有哪些目前,国际上常用的气体探测器检测依据标准包括但不限于以下几种:- 美国国家消防协会(National Fire Protection Association,简称NFPA)制定的NFPA 72:防火与警报信号系统代码- 欧洲委员会发布的EN 60079-29-5:电子设备用防爆型“i”选项- 国际电工委员会(International Electrotechnical Commission,简称IEC)发布的IEC 60079系列:关于爆炸性环境下电子设备使用的国际标准- 国际暖通空调工程师学会(American Society of Heating, Refrigerating and Air-Conditioning Engineers,简称ASHRAE)发布的ASHRAE 15:安全制冷系统管理和操控标准- 欧洲标准化委员会(ComitéEuropéen de Normalisation,简称CEN)发布的EN 378:制冷系统和热泵装置的安全性以及环境需求2.3 气体探测器检测依据标准的重要性及作用气体探测器检测依据标准具有以下重要性和作用:首先,它可以确保气体探测器在设计、制造和使用过程中符合一定的技术规范,保证其可靠性和稳定性。
气体探测器与中子探测
气体探测器与中子探测1.1 气体探测器概述气体探测器是人类历史上应用最悠久的核辐射探测器,在早期核物理发展中起了很大作用,例如宇宙线和中子是在电离室中发现的,迄今已有一百多年的历史。
气体探测器是以气体作为探测介质,利用电极收集入射粒子在气体中产生的电荷来探测粒子,获取入射粒子的能量、时间及位置等相关信息。
1.2 气体探测器测量原理气体探测器是以工作气体(既可以是混合气体,也可以是单一气体)作为探测物质,利用电极收集入射粒子在气体中产生的电离电荷来探测粒子,获取入射粒子的能量、时间及位置等相关信息。
尽管气体探测器的形式和结构各种各样,但几乎都是利用电极来收集电离电荷的,它们通常都是由高压电极和收集电极组成。
入射粒子进入灵敏区后,通过使电极间气体电离,生成的电子和正离子在电场的作用下分别向相反方向漂移,最后被电极收集。
在漂移过程中,由于静电感应,电极上将感生电荷,并且随他们的漂移而变化,于是在输出回路中形成感应电流,收集的电子-离子对数目决定了输出电流的大小。
气体探测器正是利用此特性实现了探测粒子的功能。
1.2.1带电粒子在工作气体中的能量损失与统计规律入射带电粒子通过气体时,由于与气体分子的电离碰撞而逐次损失能量,最后被阻止下来。
碰撞的结果使气体分子电离或激发,并在粒子通过的径迹上生成大量的离子对(电子和正离子)。
上述电离过程包括入射粒子直接与气体分子碰撞引起的电离,以及由碰撞打出的高速电子(δ电子)所引起的电离。
前一过程产生的离子对数称为初电离,后一过程产生的离子对数称为次电离,初电离和次电离的总和称为总电离。
此外,粒子在单位路程上产生的离子对数称为比电离。
带电粒子在气体中产生一对电子-离子所需的平均能量w称为平均电离能,公式2.1所示。
(2.1)式(2.1)中E为带电粒子在探测器中的能量损失,N为电离过程产生的平均电子-离子对数目。
在气体中产生一个电子一离子对所需能量(平均电离能)约为30eV,若一个能量为3keV的带电粒子与气体相互作用,则能产生3000/30=100电子一离子对。
气体探测器检测原理
气体探测器检测原理
气体探测器的检测原理是通过感应、传感和信号处理来检测环境中的气体。
以下是气体探测器常见的几种检测原理:
1. 电化学原理:气体进入探测器后,与电极表面的化学物质发生反应,产生电流变化,通过测量电流的大小来判断气体浓度。
2. 催化燃烧原理:气体与催化剂发生反应,产生热量,探测器通过测量温度变化来检测气体浓度。
3. 光学吸收原理:气体分子能够吸收特定波长的光,探测器通过发送特定波长的光束,并测量透射光强的变化来检测气体浓度。
4. 热导率原理:气体的热导率与其浓度成正比,探测器通过热敏元件测量热量传导的变化来检测气体浓度。
5. 压力或体积变化原理:气体的浓度变化会引起某些物理参数,如压力或体积的改变,探测器通过测量这些参数的变化来判断气体浓度。
这些气体探测器检测原理各有特点,可以根据具体应用需求选择适合的探测器。
超声波气体探测器工作原理
超声波气体探测器工作原理
超声波气体探测器是一种常用的气体检测设备,它利用超声波的特性来探测和测量气体的存在和浓度。
这种设备工作原理简单却高效,具有广泛的应用领域。
超声波气体探测器由发射器和接收器组成。
发射器会发出一束超声波信号,这些超声波信号会在空气中传播。
当这些超声波信号遇到气体分子时,会发生散射现象。
而接收器会接收到这些散射回来的超声波信号。
在接收器接收到超声波信号后,会通过内置的电路进行处理。
这些电路会分析接收到的信号的强度和频率变化,然后将这些信息转换成相应的气体浓度。
这样,我们就可以通过超声波气体探测器来判断空气中是否存在特定的气体以及其浓度。
超声波气体探测器的工作原理基于超声波在气体中的传播特性。
当超声波遇到气体分子时,会发生声学散射。
散射的程度和气体浓度有关,散射强度和浓度成正比。
因此,通过测量散射信号的强度,我们可以确定气体的浓度。
超声波气体探测器具有许多优点。
首先,它可以实时监测气体浓度,响应速度快。
其次,它可以检测多种气体,具有较高的灵敏度和准确性。
此外,超声波气体探测器不受温度、湿度等环境因素的影响,适用于各种复杂环境。
超声波气体探测器是一种基于超声波的气体检测设备,通过测量超声波的散射信号来判断气体的存在和浓度。
它具有响应速度快、灵敏度高、准确性好等优点,被广泛应用于环境监测、安全检测等领域。
红外气体探测器原理
红外气体探测器原理一、引言红外气体探测器是一种常见的气体检测装置,它可以通过检测被测物质所发出的红外辐射来实现对气体的检测。
本文将详细介绍红外气体探测器的原理。
二、红外辐射在介绍红外气体探测器之前,我们需要先了解一下红外辐射。
红外辐射是指波长在0.75μm至1000μm之间的电磁辐射。
这种辐射在太阳光谱中占比很小,但是在地球表面上有很多物质都会发出这种辐射,如人类、动植物、建筑等。
三、红外气体探测器的工作原理1. 红外吸收法红外气体探测器最常用的检测方法是基于红外吸收法。
当被检测物质通过一个特定波长的光束时,如果该物质能够吸收该波长光线,则会减弱或完全阻挡光线,从而使得光线到达另一侧接收器时产生信号变化。
这个信号变化就可以用来检测被测物质的存在。
2. 反射法除了红外吸收法,还有一种红外气体探测器采用的是反射法。
这种方法通过将红外光线照射到被检测物质表面,然后检测反射回来的光线来判断被检测物质是否存在。
四、红外气体探测器的组成1. 光源红外气体探测器中最重要的部分就是光源。
光源通常是一个发出特定波长光线的发光二极管(LED)或激光二极管(LD),它们能够发出可见和不可见的红外辐射。
2. 滤波器滤波器用于过滤掉不需要的波长,只留下被检测物质所吸收或反射的特定波长。
这样可以提高信号与噪声比,使得检测结果更加准确。
3. 接收器接收器通常是一种灵敏度很高的半导体元件,如硅、锗等。
它们能够将被吸收或反射后的红外辐射转换成电信号输出。
4. 处理电路处理电路用于对接收到的信号进行放大、滤波、数字化等处理,以便于信号的分析和判断。
五、红外气体探测器的应用红外气体探测器在工业生产、环境监测、火灾报警等方面都有广泛的应用。
例如,在工业生产中,红外气体探测器可以用来检测有害气体,如一氧化碳、二氧化硫等;在环境监测中,红外气体探测器可以用来检测空气中的有害物质;在火灾报警中,红外气体探测器可以检测燃烧产生的有害物质。
六、总结总之,红外气体探测器是一种基于红外辐射原理实现的检测装置。
线型气体探测器工作原理
线型气体探测器工作原理1. 什么是线型气体探测器?首先,线型气体探测器,这名字听起来有点高大上,但其实就是一种用来检测空气中气体浓度的设备。
你可以把它想象成一个“侦探”,它的工作就是在我们周围的空气中寻找“坏家伙”。
它常用于工业、化工厂、甚至一些家庭环境,帮助我们及时发现潜在的危险,保障安全。
2. 工作原理2.1 基本原理说到线型气体探测器,它的工作原理其实没那么复杂。
它通过传感器来检测空气中的气体成分。
通常,探测器里面有一个传感器元件,能感应到特定气体的浓度。
当这些气体经过传感器时,传感器就像一个有灵敏触觉的“小猫”,立刻捕捉到气体的存在,并把这个信息传递给设备。
2.2 信号处理接下来,这个信号会被处理并转化成可读的数值。
这个过程就像你在看天气预报,气象员会把复杂的气象数据转换成你能理解的“今天会下雨”或“阳光明媚”。
探测器也会把检测到的气体浓度以数字的形式显示出来,让我们一目了然。
3. 为什么它很重要?3.1 安全保障在工业环境中,气体泄漏是个大问题。
想象一下,如果某种有毒气体悄无声息地溜进了你的工作环境,没及时发现可就麻烦了。
线型气体探测器就是在这方面的“超级英雄”,它能实时监测气体的浓度,及时发出警报,给大家提个醒,避免了可能发生的危险。
3.2 日常应用除了工业,线型气体探测器在家庭中也开始逐渐普及。
比如说,一些现代厨房或者车库里,都可以看到这类设备。
它们能帮助我们检测如一氧化碳、天然气等有害气体,真是给我们的日常生活增添了一层安全保障。
没准儿在某个慵懒的周末,你正准备大显身手做一顿大餐,突然探测器发出警报,你也能及时停手,避免一场“火灾”的发生。
4. 结语总而言之,线型气体探测器就像生活中的一位小保安,默默守护着我们的安全。
无论是在繁忙的工厂,还是在温馨的家中,它都在不辞辛劳地为我们检测气体,确保我们能安心生活。
随着科技的发展,这种设备会越来越智能,未来说不定还能给我们更多惊喜!所以,下一次当你看到这种探测器时,不妨给它一个赞,毕竟它可是我们的“安全守护者”呢!。
气体探测器的原理是怎样的?
气体探测器的原理是怎样的?电离室是一种探测电离辐射的气体探测器。
气体探测器的原理是,当探测器受到射线照射时,射线与气体中的分子作用,产生由一个电子和一个正离子组成的离子对。
这些离子向周围区域自由扩散。
扩散过程中,电子和正离子可以复合重新形成中性分子。
但是,若在构成气体探测器的收集极和高压极上加直流的极化电压V,形成电场,那么电子和正离子就会分别被拉向正负两极,并被收集。
随着极化电压V逐渐增加,气体探测器的工作状态就会从复合区、饱和区、正比区、有限正比区、盖革区(G-M区)一直变化到连续放电区。
所谓电离室即工作在饱和区的气体探测器,因而饱和区又称电离室区。
在该区内,如果选择了适当的极化电压,复合效应便可忽略,也没有碰撞放大产生,此时可认为射线产生的初始离子对N0恰好全部被收集,形成电离电流。
该电离电流正比于N0,因而正比于射线强度。
加速器的监测探测器一般均采用电离室。
标准剂量计也用电离室作为测量元件。
电离室的电流可以用一台灵敏度很高的静电计测量。
不难看出,电离室主要由收集极和高压极组成,收集极和高压极之间是气体。
与其他气体探测器不同的是,电离室一般以一个大气压左右的空气为灵敏体积,该部分可以与外界完全连通,也可以处于封闭状态。
其周围是由导电的空气等效材料或组织等效材料构成的电极,中心是收集电极,二极间加一定的极化电压形成电场。
为了使收集到的电离离子全部形成电离电流,减少漏电损失,在收集极和高压极之间需要增加保护极。
当X射线、γ射线照射电离室,光子与电离室材料发生相互作用,主要在电离室室壁产生次级电子。
次级电子使电离室内的空气电离,电离离子在电场的作用下向收集极运动,到达收集极的离子被收集,形成电离电流信号输出给测量单元。
标签:气体探测器。
电子气体探测器的工作原理
电子气体探测器的工作原理电子气体探测器是一种用于检测和测量气体成分的仪器。
它利用了电子的物理特性和气体分子的相互作用,通过测量电子与气体分子碰撞后产生的电信号,来确定气体的性质、浓度以及其他相关参数。
本文将从基本原理、主要类型和应用领域三个方面介绍电子气体探测器的工作原理。
一、基本原理电子气体探测器的基本原理是利用气体分子与电子的相互作用。
当气体中存在电场时,通过电子击穿或电离过程,可生成自由电子和离子。
自由电子在电场作用下会移动,并在与气体分子碰撞时发生能量转移、电荷交换等过程。
这些过程会引起电信号的产生和变化,从而实现对气体的检测和测量。
二、主要类型1. 电离室电离室是最早使用的一种电子气体探测器。
其结构包括一个中间带电极和两个电极,中间带电极上加有高电压。
当气体分子穿过电离室时,它们与自由电子碰撞,产生离子对。
离子对的正负离子在电场的作用下分别向正极和负极移动,形成电流。
通过测量电流的大小,就可以确定气体浓度。
2. 比例计数管比例计数管是一种高灵敏度的电子气体探测器。
它的结构类似于电离室,但在正极附近引入了一种特殊的增强剂,如甲烷或丙烷。
增强剂能够吸收电离过程中产生的能量,并将其转移给其他气体分子,使其继续发生电离过程。
这样就能够增加离子对的数量,提高探测器的灵敏度。
3. 电子捕获器电子捕获器利用了一种特殊的气体分子,如气体杂质分子或放射性同位素。
这些分子能够俘获自由电子,使其陷入一种能量较低的激发态或离子态。
捕获过程会吸收一定量的能量,形成电子在电场中传输中能量的损失。
通过测量电流的变化,就可以确定捕获气体分子的浓度。
三、应用领域电子气体探测器具有灵敏度高、响应速度快、稳定性好等优点,广泛应用于各个领域。
以下是几个常见的应用领域:1. 环境监测电子气体探测器可用于监测空气中的有害气体、污染物等。
例如,测量室内空气中的二氧化碳浓度,用于控制通风系统;监测工业废气中的硫化氢、甲醛等有毒气体。
红外气体探测器原理
红外气体探测器原理1. 引言红外气体探测器是一种用于检测和测量空气中特定气体的仪器。
它利用红外辐射与气体分子相互作用的原理来实现对目标气体的检测。
红外辐射具有特定的波长范围,可以与不同类型的气体发生吸收或散射,从而产生特定的光谱特征。
本文将详细介绍红外气体探测器的基本原理。
2. 红外辐射红外辐射是指波长在0.75微米(μm)至1000微米之间的电磁波。
根据波长范围的不同,通常将红外辐射分为近红外、中红外和远红外三个区域。
•近红外:波长范围为0.75μm至2.5μm,主要用于遥控器和光电传感器等应用。
•中红外:波长范围为2.5μm至50μm,主要用于热成像、火灾检测和医学诊断等应用。
•远红外:波长范围为50μm至1000μm,主要用于热成像、红外测温和红外通信等应用。
3. 红外吸收光谱不同类型的气体对红外辐射具有不同的吸收特性,这种吸收特性可以通过红外吸收光谱来描述。
红外吸收光谱是指气体在不同波长的红外辐射下发生吸收的强度与波长之间的关系。
在红外吸收光谱中,通常存在一些特征峰,这些特征峰对应着气体分子中特定化学键的振动模式。
当红外辐射的波长与气体分子的振动频率匹配时,气体分子会吸收辐射能量并发生振动。
根据这种原理,我们可以通过检测气体对特定波长的红外辐射是否有吸收来确定目标气体的存在。
4. 红外气体探测器原理红外气体探测器利用目标气体对特定波长的红外辐射进行吸收来实现检测。
它主要由以下几个组件构成:•光源:产生特定波长的红外辐射。
•传感器:接收经过气体样品后的红外辐射。
•滤波器:选择特定波长的红外辐射。
•放大器和处理电路:放大和处理传感器输出的信号。
红外气体探测器的工作原理如下:1.光源产生特定波长的红外辐射,并通过滤波器选择目标气体吸收光谱对应的波长区域。
这个波长通常是目标气体分子中特定化学键的振动频率。
2.经过滤波器后,红外辐射进入气体样品室,在样品室中与目标气体发生相互作用。
如果目标气体存在,它会吸收相应波长的红外辐射。
可燃气气体探测器工作原理
可燃气气体探测器的工作原理引言可燃气气体探测器是一种用于检测空气中可燃气体浓度的设备。
它可以广泛应用于工业、家庭、商业等领域,用于预防火灾和保护人们的生命财产安全。
本文将详细介绍可燃气气体探测器的工作原理。
1. 可燃气体的定义和特点可燃气体是指能够与空气中的氧气发生化学反应并产生火焰的气体。
常见的可燃气体包括甲烷、乙烷、丙烷、丁烷等。
可燃气体具有以下特点: - 可燃性:能够燃烧并释放能量。
- 易燃性:在特定的温度、压力和浓度条件下,能够与空气中的氧气发生自燃。
- 爆炸性:当可燃气体浓度超过一定范围时,与火源接触会引发爆炸。
2. 可燃气体探测器的基本原理可燃气气体探测器通过检测空气中的可燃气体浓度来实现预警和报警的功能。
它的基本原理包括传感器、信号处理和报警三个部分。
2.1 传感器传感器是可燃气气体探测器的核心部件,它用于感知空气中的可燃气体浓度。
常见的传感器包括电化学传感器、半导体传感器和红外传感器等。
2.1.1 电化学传感器电化学传感器是通过化学反应将可燃气体转化为电信号来检测气体浓度的。
其工作原理基于以下几个步骤: 1. 气体扩散:可燃气体通过传感器的气体扩散层进入传感器内部。
2. 氧化反应:可燃气体在传感器的工作电极上与氧气发生氧化反应,产生电流。
3. 电流测量:传感器测量工作电极上的电流大小,该电流与气体浓度成正比。
4. 信号转换:传感器将电流信号转换为可供处理的电压或电阻信号。
2.1.2 半导体传感器半导体传感器是通过半导体材料的电阻变化来检测可燃气体浓度的。
其工作原理基于以下几个步骤: 1. 气体吸附:可燃气体被传感器表面的半导体材料吸附。
2. 电阻变化:可燃气体的吸附会导致半导体材料的电阻发生变化,这个变化与气体浓度成正比。
3. 电阻测量:传感器测量半导体材料的电阻大小,该电阻与气体浓度成正比。
4. 信号转换:传感器将电阻信号转换为可供处理的电压或电流信号。
2.1.3 红外传感器红外传感器是通过检测可燃气体吸收特定波长的红外辐射来测量气体浓度的。
可燃气体探测器原理
可燃气体探测器原理
可燃气体探测器是一种用于检测空气中可燃气体浓度的设备,其工作原理主要基于以下几个方面:
1.气体传感器:可燃气体探测器内部装有一种专门用于检测可
燃气体的气体传感器。
常见的气体传感器有电化学传感器、红外传感器和半导体传感器等。
不同的传感器原理可以实现对不同种类的可燃气体进行检测。
2.气体反应:当可燃气体进入到探测器的感应区域时,气体传
感器将与气体发生一定的反应。
例如,电化学传感器中的电极会与可燃气体发生电化学反应,红外传感器则利用可燃气体的红外吸收特性进行测量,而半导体传感器则会改变其导电特性。
3.信号处理:感应器内部的信号处理电路会对传感器所产生的
信号进行放大、滤波和转换等处理,以便使得传感器输出的信号能够与实际气体浓度对应起来。
4.报警显示:当探测器检测到空气中存在可燃气体浓度超过设
定阈值时,会触发报警装置。
常见的报警方式有声光报警、震动报警和通讯报警等。
同时,探测器还会显示当前的气体浓度以及报警状态。
总之,可燃气体探测器是通过气体传感器反应和信号处理实现对可燃气体浓度的检测,从而提供及时的报警和显示功能,以保障人们的人身安全。
气体探测仪的原理
气体探测仪的原理
气体探测仪通常使用传感器来检测空气中的特定气体种类。
不同的气体探测仪原理可能会有所不同,以下是其中一个常见的原理:
电化学传感器原理:
电化学传感器是一种常用于气体探测仪中的传感器。
它基于氧化还原反应的原理来检测气体浓度。
电化学传感器通常由三个主要组件组成:工作电极、参比电极和计数电极。
当待测气体进入气体探测仪时,它会与工作电极上的催化剂发生反应。
此反应产生的电流会被传感器测量,并与已知气体浓度下的标准电流进行比较。
通过将待测气体的浓度与标准电流之间的关系进行校准,可以确定待测气体的浓度。
参比电极用于提供一个恒定的基准电反应,以便测量和校准工作电极上的电流变化。
计数电极则用于记录来自工作电极和参比电极之间产生的电流。
通过测量和分析传感器输出的电流信号,气体探测仪可以确定待测气体的浓度,并发出相应的警报或显示。
需要注意的是,不同的气体可能需要使用不同类型的传感器,以适应其特定的氧化还原反应。
因此,在选择和使用气体探测仪时,需要根据具体的气体种类来选择合适的传感器。
气体探测器的原理是怎样的
气体探测器的原理是怎样的气体探测器作为一种重要的安全防护设备,在许多领域得到了广泛的应用。
它能够检测环境中的各种气体浓度,包括有害气体、可燃性气体、腐蚀性气体等,起到及早发现、预警及防范作用,以确保人们的生命财产安全。
那么,气体探测器的原理到底是怎样的呢?气体探测器的工作原理气体探测器的主要原理是通过感应和响应的方式,检测空气中各种气体的存在和浓度。
根据工作原理的不同,气体探测器可以分为多种类型,包括电化学型、红外型、紫外型、光学型、半导体型和热导型等。
下面简单介绍几种常见的气体探测器:电化学型气体探测器电化学型气体探测器一般用于检测有毒气体和可燃气体。
它的原理是利用电化学反应产生的电流来检测气体。
当气体进入气体探测器中,如果气体中存在可氧化物质,那么就会在电极上产生一系列的电化学反应。
这些反应产生的电流信号可以通过电路放大、处理和输出,从而实现检测气体浓度的目的。
红外型气体探测器红外型气体探测器主要用于检测可燃气体、有毒气体和二氧化碳等。
它的原理是利用红外线光谱分析技术,检测气体分子的振动和旋转吸收。
红外型气体探测器在检测目标气体浓度时,会发出一定波长的红外辐射,被吸收后的辐射能量会导致检测器背后的光电二极管产生变化,从而实现气体浓度的检测。
热导型气体探测器热导型气体探测器主要用于检测可燃气体。
它的原理是利用热学效应,通过燃烧区域与非燃烧区域之间的导热差异实现气体浓度的检测。
热导型气体探测器中有两个元件,一个是加热丝,另一个是传感器。
当空气中有可燃气体时,气体会进入热导型气体探测器中,从而影响探测器内部的热导性质,使得加热丝和传感器之间的导热差异发生变化,从而实现气体浓度的检测。
半导体型气体探测器半导体型气体探测器主要用于检测可燃气体和有毒气体。
它的原理是利用半导体元件的电学性质,检测气体分子的电导率变化。
当目标气体进入探测器中时,会与半导体表面发生反应,从而影响其电导率。
检测器依据这种变化来确定气体浓度。
霍尼韦尔气体侦测器原理
霍尼韦尔气体侦测器原理霍尼韦尔气体侦测器原理随着人们对空气质量和安全的要求越来越高,气体检测技术也逐渐得到广泛应用。
而霍尼韦尔作为国际知名的工业控制和自动化领域的领先企业,其独特的气体侦测器原理无疑成为了人们翘首期盼的话题。
1、气体侦测器基本原理气体侦测器的基本原理是使用物理、化学或电学的方式检测环境中是否存在特定气体。
在传感器中,感受到气体后,会产生一些可以被读取和测量的信号。
例如,电学类型的气体侦测器可通过探测器内的电极检测气体,从而产生电信号。
这些信号可以在屏幕上显示或通过传输到外部系统进行进一步处理。
2、热导型气体侦测器原理霍尼韦尔的气体侦测器中,热导型气体侦测器是一种很重要的类型。
它的工作原理基于导体的电阻随温度的变化而改变。
气体侦测器传感器由热物体和测量元件组成。
这个测量元件是一个微小的电阻器,电阻随温度的变化而变化。
当气体抵达传感器的热体部分时,气体吸收了一部分热,使热体温度降低。
由于传感器电阻与温度成反比例关系,因此当热体的温度下降时,电阻值将增加。
通过将该微小电阻器连接到一些简单的电路中,可以将电阻值转换为电信号,并提供给用户。
3、燃气探测器原理燃气探测器是另一种常见的霍尼韦尔气体检测器,其运行原理基于检测可燃气体的存在。
在燃气探测器中,探测器中的传感器测量气体的配比,并在该配比达到危险水平时发出警告或控制可燃气体释放。
其中,燃气探测器使用的传感器可以分为半导体传感器和热导传感器。
两种传感器皆需与电路连接,以将检测到的信息转化为电信号,并通过警报或其他控制机制提醒用户。
4、光学型气体探测器原理最后,光学型气体探测器是一种可检测特定气体存在的技术,其工作原理基于将光辐射反射在气体中并测量反射量。
通过光学检测器检测光反射量中的变化,可以确定气体是否存在。
此类传感器的准确性和稳定性较高,适用于严格监测条件下的空气质量控制。
5、小结总而言之,霍尼韦尔气体侦测器基于热导、光学、电学等原理实现气体的检测与预警,广泛应用于化工、能源、电子等工业领域,并满足不同用户的需求。
燃气探测器工作原理
燃气探测器工作原理
燃气探测器是一种使用气体传感器来检测和测量环境中可燃气体浓度的设备。
它主要利用了可燃气体与空气中的氧气发生化学反应所产生的电化学反应或热学反应。
大多数燃气探测器使用气敏元件或气敏传感器来检测可燃气体。
该传感器通常是由一种敏感于特定气体的材料制成,如氧化物,半导体或催化剂。
当可燃气体与敏感元件接触时,会引发某种物理或化学变化。
一种常见的气敏传感器是半导体气敏传感器。
这种传感器通常由两个电极之间的氧化物半导体构成。
当可燃气体进入传感器,它们会与氧化物半导体发生反应,改变其电阻。
电阻的变化可以被测量,从而确定可燃气体的浓度。
另一种常见的传感器是催化型传感器,也称为红外传感器。
它们使用一个具有催化作用的材料来检测可燃气体。
当可燃气体进入传感器时,它们会与催化材料上的活性位点发生反应,产生热能。
该热能可以被测量,从而确定可燃气体的浓度。
燃气探测器还通常配备有报警装置,当检测到可燃气体浓度超过设定的安全阈值时,会触发警报,并通知相关人员采取适当的措施,确保人员安全和环境保护。
气体探测器原理
气体探测器原理气体探测器是用于检测空气中某种特定气体浓度的仪器。
其原理是通过物理或化学反应,将被检测气体转化成可检测的信号,然后采用电子技术将信号转换为电信号,并进一步处理和输出。
常见的气体探测器包括多种类型,比如氧气、氢气、甲烷等气体,而每种气体探测器的探测原理也各不相同。
热导气体探测器是一种使用热导材料检测气体的仪器。
其原理是基于电导率差异来检测气体浓度。
当被检测的气体通过热导材料时,热量会传导到人体吸入气体的电极中。
由于不同气体的热导率不同,因此在相同的温度下,检测到的电压信号也是不同的,将这个信号传输到计算机中进行处理后,得到被检测气体的精确浓度。
二、红外吸收气体探测器红外吸收气体探测器是一种使用红外吸收进行气体浓度检测的仪器。
其原理是将被检测气体的能级激发到一个较高的状态,然后通过红外线吸收来检测被激发的能量量。
当红外线被传递到具有特定波长的气体时,将被吸收或反射,随着被检测气体的浓度增加,吸收或反射的红外线的量也会随之增加。
通过对不同波长的红外线进行监测和处理,可以确定被检测气体的类型和浓度。
三、电化学气体探测器电化学气体探测器是一种通过在电解质溶液中的电化学反应来检测气体的仪器。
其原理是将被检测气体转化为可溶于电解质的化合物,使电极上的电流发生变化从而检测气体的浓度。
当被检测气体在电极上发生反应时,会释放出电子,进而影响电解质中的电流变化。
通过监测电解质中的电流变化,可以确定被检测气体的类型和浓度。
四、半导体气体探测器半导体气体探测器是一种使用半导体技术来检测气体浓度的仪器。
其原理是基于半导体材料与气体的相互作用来检测气体浓度。
当被检测气体与半导体材料接触时,会发生化学反应,导致半导体元素与气体之间的价电子产生变化,通过监测半导体电阻的变化,可以确定被检测气体的类型和浓度。
总之,气体探测器的原理各不相同,但都是基于被检测气体与探头之间的相互作用进行浓度检测。
当然,不同的探头适用于不同的气体类型和环境条件。
气体探测器的原理
气体探测器的原理气体探测器是一种能够检测和测量空气中特定气体浓度的设备,它在工业、环境监测、安全防护等领域有着广泛的应用。
气体探测器的原理是基于气体与传感器之间的相互作用,通过测量传感器的信号变化来判断目标气体的浓度。
下面将详细介绍气体探测器的原理及其工作过程。
首先,气体探测器的原理基于不同气体与传感器之间的相互作用。
传感器是气体探测器的核心部件,它能够对特定气体产生响应,并将这种响应转化为电信号输出。
传感器的工作原理主要有电化学传感器、红外传感器、半导体传感器等多种类型,不同类型的传感器对不同气体有着不同的响应特性。
其次,气体探测器的工作过程是通过传感器对目标气体的响应来实现的。
当目标气体进入气体探测器内部时,它会与传感器发生化学反应或者吸收特定的辐射。
这种反应或吸收会导致传感器的电信号发生变化,气体探测器通过检测这种信号变化来判断目标气体的浓度。
当目标气体浓度超过一定的阈值时,气体探测器会发出警报信号,以提醒人们注意可能存在的危险。
另外,气体探测器还可以通过对传感器信号的处理和分析来实现对气体浓度的精确测量。
传感器信号会经过放大、滤波、数字化等处理,然后通过内部的算法来计算出目标气体的浓度值。
这些浓度值可以通过显示屏或者输出接口展示给用户,也可以被记录下来用于后续的分析和处理。
总的来说,气体探测器的原理是基于传感器对目标气体的响应来实现的。
传感器与目标气体之间的相互作用是气体探测器能够准确、快速地检测和测量气体浓度的基础。
通过对传感器信号的处理和分析,气体探测器可以实现对气体浓度的精确测量,并及时发出警报信号,保障人们的生命财产安全。
在实际应用中,气体探测器的原理为我们提供了一种重要的手段来监测和控制环境中的有害气体。
它在工业生产、矿山、化工厂、实验室等场所都有着重要的作用,能够帮助人们及时发现和处理有害气体泄漏事件,保障工作场所的安全。
同时,气体探测器也在环境监测、室内空气质量检测等领域发挥着重要作用,为人们的生活提供了更加安全和舒适的环境。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
34
MSA 2007 仪表经销商会议
毒气测量方法
– 电化学
– – – –
测毒管 (试剂) 半导体 PID 光电离探测器 声光红外
35
MSA 2007 仪表经销商会议
电化学 O2 传感器
隔膜 对电极
Pb
氧气
工作电极
电解液KOH 隔膜
金
信号 7-15 mV 36
MSA 2007 仪表经销商会议
电化学 CO 传感器
26
MSA 2007 仪表经销商会议
开路红外检测原理
–双光束概念 参比光束 吸收光束
–测量值%LEL.米
27
MSA 2007 仪表经销商会议
优点与局限性
•
•
优点 – 有精度高,响应极快 – 传感器寿命长 – 探头不会中毒 – 可在高浓度气体或缺氧环境下工作 – 低维护性,无需频繁标定 局限性 – 与点式红外比,不能确定漏源 – 成本高 – 发射源及探测器间需无障碍通路
49
MSA 2007 仪表经销商会议
Ultima-X 特点
• 传感器可热插拔
• 智能传感器可互换 • 世界一流的设计
50
MSA 2007 仪表经销商会议
世界一流的设计
• 单块线路板 –高可靠性 –易于维护 • 外壳和线路板是通用的 -催化燃烧、电化学、红外 • 多孔进线接口 -易于安装
51
MSA 2007 仪表经销商会议
传感器中毒
只对可燃性气体起 反应
中毒 (H2S, 硅元素, 氟利昂, 氟化碳氢 化合物) 会降低灵 敏度
20
MSA 2007 仪表经销商会议
催化燃烧传感器
• 至少需要 9% VOL O2 才能正确测量 • 至少 4% VOL O2 才会爆炸
21
惠斯顿电桥
优点与局限性
•
MSA 2007 仪表经销商会议
H2S的影响
H2S气体对人的影响 PPM Vol% 影响 0.1 0.00001 能闻到类似臭鸡蛋的味道 10 0.001 TLV值 , 8小时内暴露其中是安全的 嗅觉神经在 3-15分钟内瘫痪。对眼睛和喉咙有刺激。暴露 100 0.01 其中 8-48小时会有生命危险 嗅觉神经立即瘫痪,刺激眼睛和喉咙,暴露其中 4-8小时 200 0.02 后会有生命危险 扰乱平衡力,在 30-45分钟内呼吸麻痹。急需人工呼吸, 500 0.05 暴露其中 30-60分钟即可致命 很快失去意识 (最多 15分钟 ),呼吸停止,暴露其中2-15 700 0.07 分钟即可致命 1000 0.1 马上失去意识,大脑损伤,暴露其中3分钟即可致命
30
MSA 2007 仪表经销商会议
CO2对人的影响
CO2的影响 可改变大脑血管的血流速度,头痛, 4-6 Vol% 40.000-60.000 ppm 头昏眼花 6-8 Vol% 60.000-80.000 ppm 犹如中了箭毒似的麻痹瘫痪 燃烧的蜡烛可熄灭,痉挛,快速失去 8-10 Vol% 80.000-100.000 ppm 意识并死亡 20 Vol% 200.000 ppm 几秒钟内即致死 0.5% Vol 5000 ppm 电桥
MSA 2007 仪表经销商会议
优点与局限性
•
•
优点 – 检测范围大 局限性 – 非特定性,与其他化合物有交互敏感作用 – 无法检测热导接近1的气体(NH3,CO,NO,O2,N2 等) – 热导低于1的气体难以检测,输出信号非线性
24
MSA 2007 仪表经销商会议
点式红外检测原理
气体探测
[基本篇]
MSA 2007 仪表经销商会议
议程
• 检测目的及分类 • 可燃气体和检测原理 • 氧气和检测原理
• 有毒气体和检测原理
2
MSA 2007 仪表经销商会议
为什么检测?
• 为了保护工人的健康和生命安全 • 为了保护固定资产不受损害
• 为了履行地区及国家法律法规
3
MSA 2007 仪表经销商会议
参考电极 隔膜
铂
Electrolyte
铂
对电极
参考电压 工作电极
6N H2SO4
二氧化碳
隔膜
铂
OP OP
信号
37
MSA 2007 仪表经销商会议
电化学 H2S 传感器
参考电极 隔膜
金
电解液
金
对电极
参考电压 工作电极
6N H2SO4
硫化氢
隔膜
铂
OP OP
信号
38
MSA 2007 仪表经销商会议
优点与局限性
28
MSA 2007 仪表经销商会议
缺氧的影响
缺氧的影响 高于 19,5% 正常生活的必需值 具有危险,不能进入,需使用自供式呼吸器 14 - 19,5 % (SCBA) 12 - 14 % 呼吸费力,脉搏加快,肌肉协调能力变差 10 - 12 % 呼吸浅而快速,晕眩,判断力差,嘴唇变紫 恶心,呕吐,不省人事面色苍白 8 - 10 % 6分钟 = 50% 致命 , 8分钟 = 100%致命 4% 40内昏迷,痉挛,呼吸停止 ,死亡 0% 昏迷,10秒钟内死亡
31
MSA 2007 仪表经销商会议
CO的影响
PPM Vol% 25 0.0025 200 0.02 800 1600 0.08 0.16 CO对人的影响 影响 TWA值 , 暴露其中 8小时是安全的 头痛 , 不舒服 头昏眼花 , 恶心 , 两小时内失去意识 1小时内可致死
32
MSA 2007 仪表经销商会议
6
MSA 2007 仪表经销商会议
7
MSA 2007 仪表经销商会议
点火能量
•
点燃空气中可燃性蒸汽/气体所需的最小能量(mJ)
– 例如: • 氢气: • 甲烷: • 己烷: • 氨气:
0,01 0,28 0,24 680,00
mJ mJ mJ mJ
8
MSA 2007 仪表经销商会议
蒸气压
9
MSA 2007 仪表经销商会议
12
MSA 2007 仪表经销商会议
LEL and UEL...
13
MSA 2007 仪表经销商会议
爆炸范围
16
VOL% 4,4
甲烷
100% LEL
UEL
14
MSA 2007 仪表经销商会议
空气中的爆炸等级
气体名称 甲烷 乙烯 丙烷 戊烷 壬烷 氢气 硫化氢 一氧化碳 分子式 CH4 C2H4 C3H8 C5 H12 C9H20 H2 H2S CO Mw (g) 16.04 28.05 44.10 72.15 128.26 2.02 34.08 28.00 爆炸极限 (vol%) 4.4---16.0 2.3---34.0 1.7---9.5 1.4---8.0 0.7---5.6 4.0---76.0 4.0---46.0 11.0---75.0
33
MSA 2007 仪表经销商会议
定义
– – – – – – – PPM PPB TLV TWA LTEL STEL T90 Part Per Million (0,000.1 vol%) Part Per Billion (0,000.000.1 vol%) 阈限值 时间加权平均值 (8 hrs) 长期暴露限值 (8 hrs) 短期暴露限值 (15 min) 响应时间
•
优点 – 使用寿命长,响应较快 – 受温度、湿度、压力影响小 – 成本低 – 可检测多种可燃性气体或蒸气 局限性 – 传感器易中毒 – 需一定量的氧气 – 高浓度气体下使用寿命将缩短 – 视环境需定期维护
22
MSA 2007 仪表经销商会议
热传导传感器原理
–气体由于热交换而引起 温度不平衡 –这个温度差异被电子放 大并相应的被显示成气体 的浓度值
4
MSA 2007 仪表经销商会议
检测什么?
危险气体/蒸气
Ex (Vol%) (%LEL) (%UEG)
O2 (Vol%)
Tox (ppm) (ml/m3) (mg/m3)
5
MSA 2007 仪表经销商会议
什么是燃烧?
• 燃烧 = 可燃性气体和氧气间的反应
• 没有氧气的燃烧 = 不可能
• 可燃性气体和氧气必须在正确的比例范围内 才能燃烧 • 足够的点火能量使温度上升并产生反应
闪点
使液体可以产生足够的蒸气来引起燃烧的最低温度
•
液体的分类与闪点有关
– – – – < 21o C 21o C 55o C > 55o C< 100o C 100o C
10
MSA 2007 仪表经销商会议
闪点
11
MSA 2007 仪表经销商会议
定义
•
可燃性气体
– – – – Ex LEL UEL Vol% 爆炸性 (检测范围) 低爆炸极限(UEG) 高爆炸极限 体积百分比
– 两个探头敏感性对应不同 波长范围 – 可燃性气体会吸收某一波 段的红外线 – 到达两个探头的红外线强 度之差转换成气体浓度
25
MSA 2007 仪表经销商会议
优点与局限性
•
•
优点 – 精度高,响应极快 – 传感器寿命长 – 探头不会中毒 – 可在高浓度气体或缺氧环境下工作 – 低维护性,无需频繁标定 局限性 – 不适合氢气检测 – 成本略高
Ultima® X 系列 气体检测仪
Ultima® XE 气体检测仪
Ultima® XIR 气体检测仪
Ultima® XA 气体检测仪
46
MSA 2007 仪表经销商会议
Ultima® X 系列 气体检测仪
Ultima® X3 气体检测仪
Ultima® XL/XT 气体检测仪
