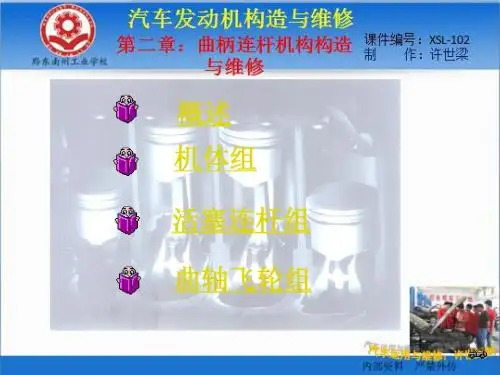

二、曲柄连杆机构的构造与维修

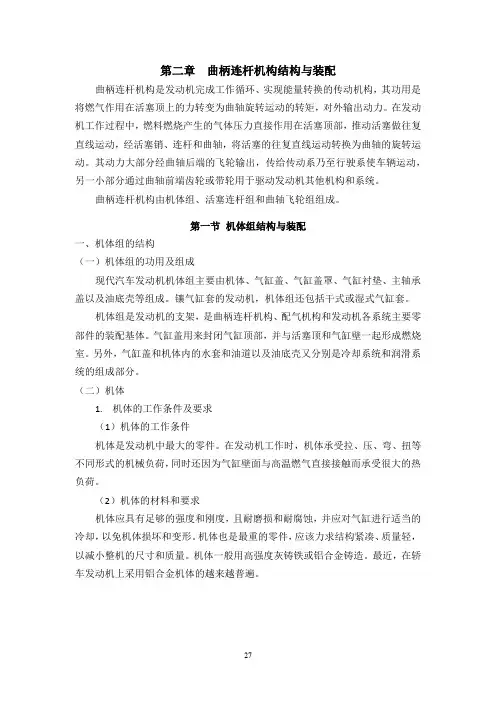

第二章 曲柄连杆机构结构与拆装
第二章曲柄连杆机构结构与装配曲柄连杆机构是发动机完成工作循环、实现能量转换的传动机构,其功用是将燃气作用在活塞顶上的力转变为曲轴旋转运动的转矩,对外输出动力。
在发动机工作过程中,燃料燃烧产生的气体压力直接作用在活塞顶部,推动活塞做往复直线运动,经活塞销、连杆和曲轴,将活塞的往复直线运动转换为曲轴的旋转运动。
其动力大部分经曲轴后端的飞轮输出,传给传动系乃至行驶系使车辆运动,另一小部分通过曲轴前端齿轮或带轮用于驱动发动机其他机构和系统。
曲柄连杆机构由机体组、活塞连杆组和曲轴飞轮组组成。
第一节机体组结构与装配一、机体组的结构(一)机体组的功用及组成现代汽车发动机机体组主要由机体、气缸盖、气缸盖罩、气缸衬垫、主轴承盖以及油底壳等组成。
镶气缸套的发动机,机体组还包括干式或湿式气缸套。
机体组是发动机的支架,是曲柄连杆机构、配气机构和发动机各系统主要零部件的装配基体。
气缸盖用来封闭气缸顶部,并与活塞顶和气缸壁一起形成燃烧室。
另外,气缸盖和机体内的水套和油道以及油底壳又分别是冷却系统和润滑系统的组成部分。
(二)机体1.机体的工作条件及要求(1)机体的工作条件机体是发动机中最大的零件。
在发动机工作时,机体承受拉、压、弯、扭等不同形式的机械负荷,同时还因为气缸壁面与高温燃气直接接触而承受很大的热负荷。
(2)机体的材料和要求机体应具有足够的强度和刚度,且耐磨损和耐腐蚀,并应对气缸进行适当的冷却,以免机体损坏和变形。
机体也是最重的零件,应该力求结构紧凑、质量轻,以减小整机的尺寸和质量。
机体一般用高强度灰铸铁或铝合金铸造。
最近,在轿车发动机上采用铝合金机体的越来越普遍。
1.机体顶面;2.气缸;3.水套;4.主油道;5.横隔板上的加强肋;6.机体底面;7.主轴承座;8.缸间横隔板;9.机体侧臂;10侧壁上的加强肋图2-1 水冷发动机的机体1.气缸;2.散热片;3.凸轮轴孔;4.主轴承孔;5.主轴承盖横向紧固螺栓;6.气缸体安装孔;7.定时传动室图2-2 风冷发动机的气缸体与曲轴箱1.机体构造机体是结构极为复杂的箱形零件,其大部分壁厚均为铸造工艺许用的最小壁厚。
汽车发动机构造与维:第二章+曲柄连杆机构的构造与维修
2.5.1 气缸体和曲轴箱
一、基本结构与作用
1.结构: 气缸体上部有一个或数个为活塞在其中运动作导向的圆柱形空腔,
称为气缸,下部为支撑曲轴的曲轴箱。
EQ6100-1气缸体图
2.5 机体的构造和检修
2.气缸体冷却方式有水冷式和风冷式两种。
2.5 机体的构造和检修
3.整体式气缸体有上下两个平面,用以安装气缸盖和下曲轴箱。上平面
磨损部位往往随气缸结构、使用条件不同而异,一般是前后或左右方向
磨损最大。
气缸的锥形磨损图 请点击图片观看该图片对应的教学动画
2.5 机体的构造和检修
二、气缸体与气缸盖的检修
1.检查气缸盖及气缸体平面 将气缸盖翻过来,把刀形样板尺放到气缸盖下表面上,用塞尺检查气
缸盖的平面度。
气缸盖的平面度最大不得超过0.1mm。如超过最大极限值,应予以修
3.材料:气缸盖一般都采用灰铸铁或合金铸铁,也有用铝合金铸造。 4.燃烧室:汽油机燃烧室是由活塞顶部和气缸盖上相应凹坑所组成。
2.5 机体的构造和检修
对燃烧室的基本要求:
结构尽可能紧凑,冷却面积要小,以减少热量损失及缩短火焰行程;
混合气在压缩终了时能有一定的涡流,提高混合气混合质量和燃烧速
2.6 曲柄连杆机构常见异响的诊断与排除
2.原因
(1)连杆轴承盖的固定螺栓松动或折断。 (2)轴承合金烧毁或脱落。 (3)连杆轴承与轴颈磨损过甚,而使径向间隙过大。 (4)轴颈失圆,使轴与轴承间接触不良而造成的早期损坏。 (5)轴承接触面积太小,单位面积上压力过大。 (6)机油压力太低或机油变质。
度,保证混合气能及时充分燃烧。
燃烧室图
2.5 机体的构造和检修
第二章曲柄连杆机构09
0
不同形式的载荷,为了保证工作
可行减少磨损,在结构上要采取
相应的措施。
第二节 机体组(气缸体曲轴箱组)
机体组:包括机体、气缸盖、缸垫、气缸盖罩、主轴承盖、 以及油底壳。
机体组是发动机的 支架,是曲柄连杆 机构、配气机构和 发动机各系统主要 零部件的装配基体。 气缸盖用来封闭气 缸顶部,并与活塞 顶和气缸壁一起形 成燃烧室。 另外,气缸盖和机 体内的水套和油道 以及油底壳又分别 是冷却系和润滑系 的组成部分。
往复惯性力与离心力作用的后果:加剧发动机的振动(上下振动,水平振动), 增加发动机曲柄连杆机构的各部件及所有轴颈、轴承的磨损。
3、摩擦力:存在于作相对运动而又相互接触的零件表面之间。如气缸壁与
活塞间等。
*上述各力作用于曲柄连杆机构
及机体的各有关零件上,使它们 受到压缩、拉伸、弯曲、扭转等
加0
速
减 vmax
3、多缸发动机的气缸排列形式: 直列式:发动机的各气缸成一字型排列。 双列式:V型 Φ<180° ; P型 Φ=180°。
结构简单、加工容 易,但发动机长度 和高度较大。
缩短了机体的长度 和高度,增加了宽 度,减轻了发动机 的重量;形状复杂, 加工困难。
高度小,总体 布置方便。多 用于赛车。
对置气缸式发动机
状 5)篷形燃烧室,是近年来在高性能多气门轿车发动机上广
泛应用的燃烧室。
柴油机的分隔式燃烧室有两种类型: 1)涡流室燃烧室,其主、副燃烧室之间的连接通道与副燃烧室切向
连接,在压缩行程中,空气从主燃烧室经连接通道进入副燃烧室, 在其中形成强烈的有组织的压缩涡流,因此称副燃烧室为涡流室。
2)预燃室燃烧室,其主、副燃烧室之间的连接通道不与副燃烧室切向 连接,且截面积较小。在压缩行程中,空气在副燃烧室内形成强 烈的无组织的紊流。燃油迎着气流方向喷射,并在副燃烧室顶部 预先发火燃烧,故称副燃烧室为预燃室。
曲柄连杆机构的构造与维修
项目二 曲柄连杆机构的构造与维修 2.活塞连杆组
活塞连杆组主要由活 塞、活塞环、活塞销 和连杆等部件组成, 如图2-13所示。
图2-13 活塞连杆组
项目二 曲柄连杆机构的构造与维修
1)活塞 活塞的主要功用是承 受汽缸中的燃烧压力, 并将此力通过活塞销 和连杆传给曲轴。此 外,活塞还与汽缸盖、 汽缸壁共同组成燃烧 室。 活塞是由活塞顶部、 活塞头部和活塞裙部 三部分组成,如图214所示。
图2-5 V形式
项目二 曲柄连杆机构的构造与维修
③对置式(图2-6)。对置式发动机是指两列汽缸水平相 对排列,其优点是重心低,而且对置式发动机的平衡性较 好。
图2-6 对置式
项目二 曲柄连杆机构的构造与维修
(2)汽缸体的冷却 汽车发动机多采用水冷的方式(见图2-3),利用水套中 的冷却水流过高温零件的周围而带走多余的热量。风冷发 动机一般将汽缸体与曲轴箱分开铸造,为增强散热效果, 在汽缸体与汽缸盖的外表面铸有散热片,如图2-7所示。
图2-9 汽缸盖分解图
项目二 曲柄连杆机构的构造与维修
汽油机的燃烧室是当活塞位于上止点时,由活塞顶部及汽 缸盖上相应的凹部空间组成。汽油机常用燃烧室如图210所示。
图2-10 汽油机燃烧室
项目二 曲柄连杆机构的构造与维修
(1)盆形燃烧室。由于断面形状像澡盆,由此得名。盆 形燃烧室上面有进气门、排气门,弯曲的进气歧管和排气 歧管,容易产生进气涡流,但进气效率较低。 (2)倾斜盆形燃烧室。燃烧室上部是倾斜的,能产生较
图2-4 直列式
项目二 曲柄连杆机构的构造与维修
②V形式(图2-5)。两列汽缸排成V形的称为V形式汽缸 排列,V形发动机汽缸体宽度大,而长度和高度小,形状 比较复杂。但汽缸体的刚度大,质量和外形尺寸较小,多 用于六缸以上大功率发动机上,通常把此种发动机称为V 形发动机。V形的打 开角度被称为V形汽 缸夹角,为了平衡, V6发动机的汽缸平 角最好为90°,V8 发动机的汽缸夹角最 好为60°。
曲柄连杆机构(农机发动机构造与维修课件)
2、前端断裂 (小头端断裂) 曲轴前端断裂现象:靠近小头端方向的曲柄断开,如
图6所示。原因:皮带轮-减振器总成失效 (减振效果差, 减振橡胶破损或脱出。皮带轮平衡差);小头端负荷增加, 如加长皮带轮或在原皮带轮上叠加皮带轮等;使用了假冒 皮带轮-减振器.
图6 曲轴前端断裂
3、烧化瓦引起的曲轴断裂 现象:轴颈烧化瓦严重,造成断轴;轴颈表面有明显拉痕 ;轴颈局部变黑,断口疲劳纹理不明显,如图2-48所示 。 原因:烧瓦、化瓦没有及时停车。
环有气环和油环两种。 气环的作用是:密封和导热;
油环的作用是:刮油和布油。 气环根据截面形状不同有多种,如图2-6 所示。
图2-6 活塞环的断面形状
a)矩形环 b)锥面环 c)正扭曲内切环 d)反扭曲内切环 e)梯形环 f)桶面环
矩形环也叫平环,多用于发动机第一道环, 其表面多采用多孔镀铬,增加硬度耐磨。
YC6A机体
YC6G机体
YC6J机体
YC4E机体
YC4G机体
图2-1 活塞连杆及曲轴飞轮组的组成 1-气缸套 2-气缸体 3-活塞 4-活塞销 5-连杆 6-曲轴主轴颈 7-曲轴 8-连杆轴颈 9-曲柄 10-飞轮
第一节 机体组
机体零件包括:气缸体、气缸套、气缸垫、气缸盖和油 底壳等主要零件将这些零件用螺栓、螺母连结成一整体。
图2 活塞倾斜运行
3、活塞销孔周围损伤 现象:销孔周围出现抛击状(类似熔化 状)损伤痕迹,气缸壁相应被损伤,如 图3所示。
原因:该损伤是由于活塞销挡圈脱落或断 裂所引起,其原因可能是:安装了旧的受 损的挡圈;挡圈在槽中刚度不够或位置不 对;连杆弯曲;曲轴轴向间隙过大;连杆 轴颈或曲轴回转中心与气缸不垂直等。 图3 活塞销孔周围损伤
第二章 曲柄连杆机构构造与维修
种类
普通油环
刮油片
组合式油环
示 意 图
轴向衬环
刮油片
径向衬环
(三)活塞销
作用:连接活塞和连杆小头,并把活塞承受的气 体压力传递给连杆。 材料与工艺:优质低碳钢,表面淬火、精磨。
构造:活塞销的内孔形状有圆柱形,两段截锥形, 以及两段截锥与一段圆柱的组合形。
圆柱形
两段截锥与一段圆柱结合
两段截锥形
2、气缸盖罩和气缸垫
气缸盖罩
气缸盖
衬垫 安装火花塞
气缸垫:功用是保证气缸盖与气缸体接触面 的密封,防止漏气,漏水和漏油。
3、燃烧室
名称
半球形
特点
结构紧凑、火焰行程短、 燃烧速率高、热损失小、 热效率高
示意图
应用
桑塔纳 夏利 富康 切诺基
楔形
结构简单、紧凑、散热 面积小、热损失少;火 花塞臵于燃烧室最高处, 火焰传播距离长
连杆大头的连接形式
斜切式
平切式
V型发动机连杆的布臵形式
并列式
主副式
叉型式
1、并列式
(2)根据气缸的排列方式
结构简单、加 工容易,但发 动机长度和高 度较大。
缩短了机体的 长度和高度, 增加了刚度, 减轻了发动机 重量;形状复 杂,加工困难。
高度小,总 体布臵方便。
a、直列式-----最初设计的发动机都是直列的,有3、 4、5、6缸等。
b、V型-------工艺复杂,发动机体积比同缸数的直列式小, 左右两排的气缸夹角小于180°。6、8、10、12缸常见 W型-----是V型的一种变化形式
三、汽缸的磨损与检修 汽缸的磨损程度是决定发动机是否需要大修的主要依 据。所以,掌握汽缸磨损规律,分析汽缸磨损原因,提高 检测和维修质量,并在使用中减轻汽缸磨损,是延长发动 机使用寿命的重要措施。 (1)汽缸磨损规律。汽缸正常的磨损特点是不均匀磨损: 在汽缸轴线方向上呈上大下小的不规则锥形磨损,最大磨 损部位在第一道活塞环上止点稍下的部位;在汽缸最上沿 不与活塞环接触的部位,几乎没有磨损,形成一明显的台 阶,通常称为“缸肩” 。
曲柄连杆机构构造与维修教(学)案
第2章曲柄连杆机构构造与维修教学重点1.了解曲柄连杆机构作用与组成;2.了解曲柄连杆机构工作条件和受力分析;3.掌握机体组、活塞连杆组和曲轴飞轮组主要部件构造和装配连接关系。
教学难点1.曲柄连杆机构主要零部件检测和维修方法;2.曲柄连杆机构常见异响诊断与排除。
2.1概述曲柄连杆机构作用、组成1.作用:将燃气作用在活塞顶上的压力转化为曲轴旋转运动而对外输出动力。
2.组成:机体组、活塞连杆组和曲轴飞轮组。
工作条件与受力分析1. 工作条件:温度最高2500℃以上,压力最高达5~9MPa,化学腐蚀。
2. 受力分析:1〕气体作用力〔图2-1所示〕2〕惯性力〔图2-2所示〕3〕离心力〔图2-2所示〕4〕摩擦力图2-1气体压力分析.swf图2-2往复惯性力和离心力作用示意图.swf2.2机体组构造和维修气缸体和曲轴箱1.气缸定义:气缸体上部有一个或数个为活塞在其中运动做导向的圆柱形空腔。
2.气缸体型式:水冷式和风冷式整体式气缸有上下两个平面,安装气缸盖和下曲轴箱。
是气缸修理的加工基准。
3.气缸材料:一般采用优质灰铸铁,也有在铸铁中参加少量合金元素,为提高耐磨性,采用外表淬火和镀铑等处理工艺。
4.气缸套形式:干式和湿式5.气缸套材料:合金铸铁或合金钢6.气缸排列形式:单列式、V形式、对置式7.曲轴箱结构形式:平分式、龙门式、隧道式气缸盖与气缸垫1.气缸盖1〕气缸盖作用:封闭气缸上部并与气缸和活塞顶部共同构成燃烧室2〕气缸盖结构:水套、火花塞孔、进排气口等3〕气缸盖材料:灰铸铁或合金铸铁,也有是铝合金铸造.2.气缸垫1〕气缸垫作用:密封,防止漏水,漏气2〕气缸垫材料:金属-石棉垫3〕气缸垫安装:卷边朝向易修整的接触面或硬平面气缸体与气缸盖的检修1.常见损伤形式:1〕裂纹2〕变形3〕磨损2.气缸磨损:1〕特点:不均匀磨损。
气缸沿工作外表在活塞环运动区域呈上大下小的不规那么锥形磨损,磨损最大部位是活塞在上止点位置时第一道活塞环相对应的气缸壁。
曲柄连杆机构的构造与维修教案
教学目的:掌握曲柄连杆机构的组成、功用、主要零部件的构造及装配连接关系;熟悉曲柄连杆主要部件的检测方法,掌握曲柄连杆机构装配及调整方法。
重点和难点:掌握曲柄连杆机构的组成、功用、主要零部件的构造及气门间隙的调整方法。
教学方式:多媒体教学课时:14学时教学内容:2.1 概述功用及组成功用:压力能转换为机械能组成:机体组活塞连杆组曲轴飞轮组工作条件及受力分析条件:高温高压高速化学腐蚀受力:气体压力、惯性力、离心力、摩擦力、热应力。
产生:压缩拉伸弯曲扭转离心磨擦等2.2 机体组气缸体1、气缸体的功用安装、固定气缸套及其他机构的基础。
2、气缸体的型式整体式和分体式水冷式和风冷式整体式一般为水冷式,分体则为风冷式3、整体式气缸体类型:平分式、龙门式、隧道式4、气缸体的受力特点及材料特点:各种受力、热负荷、润滑条件差材料:优质合金铸铁、铸铝合金5、曲轴箱的密封气缸及气缸套1、气缸及气缸套的功用燃料燃烧实现能量转换的场所活塞运动的轨迹2、气缸的形式结合方式:整体式、单铸式冷却方式:风冷式、水冷式(干式和湿式)4、气缸的排列单列(直列)式、V形式、对置式5、气缸套的定位㈠干式缸套:不及冷却水接触,壁厚:1-3mm。
㈡湿式缸套:及冷却水接触,壁厚:5-9mm。
湿式缸套有:上支承定位带,下支承密封带,上及气缸套座紧配合。
优点及缺点气缸盖1、气缸盖的主要功用封闭气缸上部,并及活塞顶和气缸壁一起形成燃烧室。
2、气缸盖的构造进排气门座、气门导管、进排气通道结构分:单体式、块状式和整体式燃烧室1、燃烧室的主要功用燃烧混合气产生强大的压力能。
2、燃烧室的构造基本要求:㈠热量损失小、燃烧行程短。
㈡压缩冲程完成后,混合气能产生涡流,保证充分燃烧。
气缸垫1、气缸垫的工作要求①在高温高压作用下不易损坏;②耐热耐腐蚀;③有弹性,能密封;④卸装方便,能重复使用,寿命长。
2、气缸垫常见结构金属—石棉、金属—复合材料,纯金属3、油底壳发动机的支承二点支承;三点支承(前.后);四点支承.2.3 活塞连杆组活塞连杆组的组成:活塞、活塞环、活塞销、连杆活塞1、活塞的功用:将活塞顶的压力传到连杆,使曲轴产生旋转。
第2章 柴油发动机构造与维修
上一页 下一页
返回
2.2机体组的构造与检修
• • (2)湿式汽缸套 其特点是汽缸套装入汽缸体后,其外壁直接与冷却水接触,汽缸套 仅在上、下各有一圆环地带与汽缸体接触,壁厚一般为5-9 mm。它 散热良好,冷却均匀,加工容易(通常只需要精加工内表面,而与水 接触的外表面不需要加工),拆装方便;但缺点是强度、刚度都不如干 式汽缸套好,而且容易产生漏水现象。应该采取一些防漏措施。其结 构如图2 -7 ( b)所示。
上一页 下一页
返回
2.1概述
• 2.1.3曲柄连杆机构的整体布置与结构
• 曲柄连杆机构由机体组、活塞连杆组和曲轴飞轮组等组成,如图21所示。 • 机体组包括汽缸体、汽缸盖和油底壳,形成汽缸、燃烧室和曲轴箱, 用来安装活塞、连杆,支撑曲轴,形成发动机的外壳。同时,机体组 还是发动机其他零部件的装配基体,是发动机各机构的机架。 • 活塞连杆组由活塞、活塞环、连杆和用来连接活塞与连杆的活塞销 组成。活塞位于汽缸内,活塞环安装在活塞头部的环槽内,用来封闭 活塞与汽缸之间的间隙。连杆用来连接活塞与曲轴,传递动力,在直 线往复运动与旋转运动的转换中起重要作用。活塞销用来连接活塞与 连杆。 • 曲轴飞轮组由曲轴、飞轮及其他零部件组成。曲轴支承于发动机曲 轴箱内,飞轮固定于曲轴后端,对外输出动力。
上一页 下一页
返回
2.2机体组的构造与检修
• • (3)隧道式汽缸体 这种形式汽缸体的特点是曲轴的主轴承孔为整体式,采用滚动轴承, 主轴承孔较大,曲轴从汽缸后部装入。其优点是结构紧凑,刚度和强 度好;缺点是加工精度要求高,工艺性较差,曲轴拆装不方便。隧道 式汽缸体如图2-4 (c)所示。 • 2. 2. 1.4汽缸体的维修 • (1)汽缸体的清洗 • 油污用清洗液进行热清洗,油道用专用清洁刷和热肥皂水清洗。注 意:铝合金汽缸体不能使用碱性清洗液清洗;清洗后用清水冲刷,以免 残留清洗液腐蚀机件;汽缸体清洗后,在加工表面涂润滑油,以防止 生锈;油道清洁后,将油堵装好,以防止污染。
《汽车发动机构造与维修》曲柄连杆机构检修
隧道式气缸体主轴承孔不分开,其特点是结构刚度最大,其质量也最大, 主轴承的同轴度易保证,但拆装比较麻烦,多用于主轴承采用滚动轴承的组 合式曲轴。
项目二 曲柄连杆机构检修
V型发动机将气缸排成二列,其气缸中心线的夹角γ<1800,最常见的是600~900。 这种设计采用一根曲轴驱动两列气缸中的活塞运动,曲轴上每个连杆轴颈上连接两个连 杆,发动机必须有两个缸盖。V型结构缩短了发动机的长度,降低了发动机的高度,改 善了车辆外部空气动力学特性,且增加了气缸体的刚度,但发动机宽度增大,形状复杂, 加工困难,一般多用于气缸数多的大功率发动机上。
任务2.2 机体组的检修 子任务2.2.1 机体组零件认知
2、气缸的排列方式 发动机气缸排列方式有:直列式、V型、VR型、W型、水平对置式等。 直列式发动机的各个气缸排成一列,所有气缸共用一根曲轴和一个缸盖,气缸一般
垂直布置。直列式结构简单,易于制造,从而在一定程度上降低了成本,但长度和高度 较大,故有些发动机为了降低高度,有时也把气缸布置成倾斜的。一般六缸以下发动机 多采用直列式。
行程最高,压缩行程次之,进气和排气行程较小,对机件影响不大,故这里 主要分析作功和压缩两行程中的气体作用力。
项目二 曲柄连杆机构检修
任务2.1 曲柄连杆机构认知 二、曲柄连杆机构受力分析
在作功冲程中,气体压力是推动活塞向下运动的力,燃烧气体产生的高压直接作用 在活塞顶部,如图2-2a)所示。活塞所受总压力为FP,它传到活塞销上可分解为FP1 和FP2。分力FP1通过活塞传给连杆,并沿连杆方向作用在连杆轴颈上。FP1还可分解 为两个分力R和S。沿曲柄方向的分力R使曲轴主轴颈与主轴承间产生压紧力;与曲柄垂 直的分力S除了使主轴颈与主轴承间产生压紧力外,还对曲轴形成转矩T,推动曲轴旋 转。FP2把活塞压向气缸壁,形成活塞与缸壁间的侧压力,有使机体翻倒的趋势,故机 体下部的两侧应支撑在车架上。
第2章曲柄连杆机构的构造与维修
第2章曲柄连杆机构的构造与维修学习目标1 掌握曲柄连杆机构的作用与组成;2 掌握机体组、活塞连杆组和曲轴飞轮组主要零部件的构造和装配连接关系;3 掌握主要零部件的检测方法和维修方法;4 掌握曲柄连杆机构的装配与调整方法和要求;5 掌握曲柄连杆机构常见异响的诊断与排除。
一、曲柄连杆机构的作用、组成和工作原理曲柄连杆机构的功用是:将燃气作用在活塞顶上的压力转变为能使曲轴旋转运动而对外输出的动力。
曲柄连杆机构是往复活塞式发动机将热能转换为机械能的主要机构。
在发动机工作过程中,燃料燃烧产生的气体压力直接作用在活塞顶上,推动活塞作往复直线运动,经活塞销、连杆和曲轴,将活塞的往复直线运动转换为曲轴的旋转运动。
发动机产生的动力,大部分经由曲轴后端的飞轮输出,一部分用于驱动本机其他机构和系统。
曲柄连杆机构由机体组、活塞连杆组和曲轴飞轮组三部分组成。
1 机体组主要包括气缸体、曲轴箱、气缸盖、气缸套和气缸垫等不动件。
2 活塞连杆组主要包括活塞、活塞环、活塞销和连杆等运动件。
3 曲轴飞轮组主要包括曲轴和飞轮等机件。
二、工作条件与受力分析发动机工作时,气缸内最高温度可达2500℃以上,最高压力可达5~9MPa。
现代发动机的最高转速一般可达4000~6000r/min,其线速度是很高的。
此外,与可燃混合气和燃烧废气接触的机件(如气缸、气缸盖、活塞组等)还将受到化学腐蚀和电化学腐蚀。
因此,曲柄连杆机构是在高温、高压、高速和有腐蚀的条件下工作的。
由于曲柄连轩机构是在高压下作变速运动,因此,它在工作中的受力情况很复杂,其中主要有气体作用力、运动质量的惯性力、旋转运动件的离心力以及相对运动件的接触表面所产生的摩擦力等。
1 气体作用力在每个工作循环的四个行程中,气体压力始终存在。
但由于进气、排气两个行程中的气体压力较小,对机件影响不大,故这里主要分析作功和压缩两个行程中气体的作用力。
在作功行程中,气体压力推动活塞向下运动,如图2-1a所示。
3单元二曲柄连杆机构构造与维修—活塞连杆组的构造与工作原理(2学时)
5.5 活塞连杆组的 组装
1)组装前,应对待装零件 进行清洗,并用压缩空气 吹干。 2)活塞与连杆的装配应采 用热装合方法。 3)活塞与连杆组装时,要 注意两者的缸序和安装方 向,不得错乱。 4)安装活塞环。..\视频 \mpeg\活塞连杆组组 装.mpg
对活塞的要求:
①足够的强度与刚度; ②良好的导热性和耐磨性; ③质量小; ④热膨胀系数小,温度变化时 尺寸形状变化小摩擦系数小。 材料:铝合金(多用); 灰铸铁
4.1.2 活塞的基本结构
组成:顶部、头部(环槽部)和裙部
4.1.2.1 活塞顶部
功用:燃烧室的组成部分,承受气体压力,
其形状与选用的燃烧室形式有关。 有的活塞顶部有装配记号:箭头“→”或小缺口。
为减少气体的泄漏,装入气缸时,一般是以第一道环 的开口位置为始点,其他各环的开口布置成迷宫状走向。
第一道环应布置在作功行程侧压力较小的一侧,其他 环(包括油环)依次间隔90-180度。
!)如有三道环,则各道环应沿圆周成120度夹角互相错开;
2)如有四道环,则第一、二道互错180度;第二、三道互错90度; 第三、四道互错180度。
在环槽的下端面上,形成第二密封面。
⑶第一密封面的第二次密封:燃气绕流到环的背
面,并在压力的作用下,使环更紧地贴在气缸壁上,形成 第一密封面的第二次密封。
气环断面形状:
形状 特点 示意图 矩形环 结构简单、制造方便、易于生产、应 用面广 扭曲环 断面不对称,受力不平衡,使活塞环 扭曲 减少了环与气缸壁的接触面,提高了 表面接触压力,有利于磨合和密封。
活塞在工作时产生的机械变形和热变形, 使得其裙部断面变成长轴在活塞销方向上的椭圆。
活塞受热变形活塞销座处膨胀量大
第二章曲柄连杆机构的构造与维修
•
2.作业准备
•( 1 )汽车进入工位前,将工位清理干净,
准备好相关的器材。 •(2)将汽车停放在举升机中央位置。 •( 3 )拉紧驻车制动器操纵杆,并将变速 杆置于空挡或驻车挡(P挡)位置(见图119)。 •( 4 )套上转向盘护套、变速杆手柄套和 座位套,铺设脚垫。 •( 5 )在车内拉动发动机舱盖手柄,在车 外打开并支撑发动机舱盖(见图1-20)。 •(6)粘贴翼子板和前脸磁力护裙。
•②如图所示,拆下2个螺栓。
•③如图所示,拆下螺栓和输油管分总成。
•④如图所示,拆下2个1号输油管隔垫。
•(6)拆卸喷油器总成。 •①如图所示,从燃油输油管分总成中拉出 4
个喷油器总成。
•②如图2-49 所示,重新安装时,在喷油器
轴上贴上标签。注意:用塑料袋将喷油器 包起来,以防异物进入。
查并确认齿形带应正确安装在楔形槽中。 用手检查,以确认齿形带没有从曲轴齿 形带轮底部的凹槽中滑脱。
•( 3 )如图所示,检查齿形带的偏移量和张紧
力。新齿形带的偏移量:7.5~8.6mm;用过的 齿形带偏移量: 8.0 ~ 10.0mm 。新齿形带的张 紧 力 : 637 ~ 735N ; 用 过 的 齿 形 带 张 紧 力 : 392~588N。
•图 2-39 拆装汽缸盖衬垫相关部件分解图( 7
)
•
1.实训器材
•(1)车辆:卡罗拉(1.6L)车型。 •( 2 )普通工具:举升机、磁力护裙、转
向盘护套、变速杆手柄套、脚垫和座位套、 组合扳手、螺丝刀、钳子、扭力扳手、发 动机台架、起重机、塑料袋、 10mm 的双六 角扳手、棉丝抹布或一块布。
•(3)专用工具: SST09213-58013 曲轴皮带轮
固定工具、 09330-00021 结合法兰固定工具、 SST09301-00110 、 09051-1C110 塑料锤 420g 、 SST09268-21010 燃油软管拉出器、 SST0995050013 拉出器 C 组件、 09951-05010 吊架 150 、 09952-05010 滑 动 臂 、 09953-05020 中 心 螺 栓 150 、 09954-050212 号卡爪、“TORX”套筒扳 手(E8)。 •(4)其他:丰田原厂黑密封ThreeBond1207B 或同等产品、丰田原厂粘合剂1324、 ThreeBond1324或同等产品、丰田原厂ATFWS 自动变速器油(自动变速器车型)、丰田超长 效冷却液(SLLC)。
汽车发动机维修 曲柄连杆机构检修
一、理论知识准备
2.曲柄连杆机构的组成、构造、装配关系
2)活塞连杆组 (1)活塞的功用、构造。 ②活塞头部。
作用:承受压力并传给连杆;与活塞环一起实现汽缸的密封;将活塞顶吸收 的热量通过活塞环传导到汽缸壁上。
结构:头部切有若干道用以安装活塞环的环槽。汽油机一般有2~3道环槽, 上部1~2道用以安装气环,下部一道用以安装油环。在油环槽底面上钻有许多径 向小孔,被油环从汽缸壁上刮下来的多余机油,经这些小孔流回油底壳。
学习任务五
活塞连曲杆柄组连故杆障诊机断构与检修修复
任务要求
完成本学习任务后,你应该能:
1.知道曲柄连杆机构的组成、构造和装配关系; 2.明确拆装曲柄连杆机构的步骤及装配要求; 3.分析曲柄连杆机构各零件损坏导致故障的现象; 4.具备正确使用测量和检测工具检测曲轴的弯曲、扭曲、磨损和间隙的实际操 作能力; 5.正确使用测量和检测工具检测活塞连杆组零件; 6.明确曲轴轴承的选配方法。
第一密封面的建立:活塞环在自由状态下,其外圆直径略大于缸径,所 以装入汽缸后,环就产生一定的弹力与缸壁压紧,形成了第一密封面。
第二密封面的建立:由于活塞头部与缸壁间有间隙,活塞环还有侧隙和 背隙,汽缸内未被密封的气体不能通过第一密封面下窜,便窜入侧隙和背隙, 把环压到环槽端面形成第二密封面。
一、理论知识准备
为此,多在结构上采取如下措施:即尽量减小环的质量,气环采取特殊 断面形状,油环下设减压腔,气环下面的油环加衬簧或用组合式油环等方式。
一、理论知识准备
2.曲柄连杆机构的组成、构造、装配关系
2)活塞连杆组 (2)活塞环的构造。 ⑥气环的断面形状,如图5-7所示。
图5-7 气环的断面形状
一、理论知识准备
2)活塞连杆组 (1)活塞的功用、构造。 ③活塞裙部。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
防止变形的措施
偏置销座
• 定义:活塞销座朝向承受作功侧压力的一面偏移1~
2mm。
作用:减轻活塞换向时对气缸壁的敲击噪声。 原理:因销座偏置,在接近上止点时,作用在活塞销座
轴线以右的气体压力大于左边,使活塞倾斜,裙部下端提 前换向。而活塞在越过上止点,侧压力反向时,活塞才以 左下端接触处为支点,顶部向左转(不是平移),完成换 向。
• 偏置销座使活塞换向分成了两步:
• 第一步是在气体压力较小时进行,且裙部弹性好,有缓冲 作用;
• 第二步虽气体压力大,但它是个渐变过程。为此,两步过 渡使换向冲击力大为减弱。
活塞环
• (一)气环
作用: • (1)密封:防止气缸内的
气体窜入油底壳; (2) 传热:将活塞头部 的热量传给气缸壁; (3) 辅助刮油、布油。
• 1.主轴颈和连杆轴颈
主轴颈是曲轴的支承部分。每个连杆轴颈两边都有一 个主轴颈者,称为全支承曲轴;主轴颈数等于或少于连杆 轴颈数者称为非全支承曲轴。
•
• 曲轴上有贯穿主轴颈、曲柄和连杆轴颈的油道,以便润滑 主轴颈和连杆轴颈。
•
• 2. 曲柄和平衡重:曲柄是用来连接主轴颈和连杆 轴颈的。平衡重的作用是平衡各机件产生的离心 惯性力及其力矩。
活塞环的泵油
气环的断面形状
• (1) 矩形环:结构简单,与缸壁接触面积大,散热好, 但易泵油。
• (2) 锥形环 1)特点:与缸壁线接触,有利于密封和磨合。下行有刮 油作用,上行有布油作用,并可形成楔形油膜。 2) 安装注意:锥角朝下(在环端有向上或TOP等标记);
• (3) 扭曲环:将矩形环内圆上方或外圆下方切成台阶或 倒角而成。
第2章 曲柄连杆机构的构造与维修
学习目标
• 知识目标
• 1.能够正确描述曲柄连杆机构的组成、构造和装配关系; • 2.能够正确叙述曲柄连杆机构主要机件的受力情况和工作
原理; • 3.能够正确描述曲柄连杆机构的装配要求。
• 能力目标
• 1.会进行易损零件检测、修理或更换; • 2.会进行曲柄连杆机构的装配与调整; • 3.能对曲柄连杆机构常见故障进行分析、判断,并能排除
• 气缸圆度误差 • 气缸圆柱度误差
气缸的测量
曲轴主轴承孔磨损测量
• 曲轴主轴承的圆度误 差大于0.025mm或穴 蚀面积大于250mm2 时,必须进行修理。
结构措施
• (1) 活塞纵断面制成上小下大的截锥形。
• (2) 活塞横断面制成椭圆形,长轴垂直于销座孔轴线方 向,即侧压力方向。
• (3) 销座处凹陷0.5~1.0mm。 (4) 裙部开绝热-膨胀槽(“T”形或“∏”形槽),其中 横槽叫绝槽,竖槽叫膨胀槽。
• (5) 采用双金属活塞:即在活塞裙部或销座内嵌铸入钢 片,以减少裙部的膨胀量。
气缸体与气缸套
• 气缸体的上半部有引导活塞 作往复运动的圆筒,称为气 缸。下半部分有供安装曲轴 用的上曲轴箱。
• 有承孔、油道、水道。 • 气缸体的上、下表面是气缸
体维修的基准。 • 前后两个平面加工,安装正
时齿轮盖和飞轮壳。
气缸的排列形式
直列式
V形式
对置式
• 有整体式和镶套式
气缸
气缸套的形式
• 干式缸套
定义:其外表面不直接与冷却水接触。
• 特点:
1)壁较薄漏气。
湿式缸套
定义:其外表面直接与冷却水接触。 特点:1)壁较厚(5~9mm); 2) 散热效果好;
3) 易漏水漏气; 4) 易穴蚀。
定位:
1)径向:靠上下两个凸出的、与气缸体间为动配合的圆环带。 2) 轴向:利用缸套上部凸缘与缸体相应的台阶。
(1) 金属-石棉垫 • (2) 金属骨架-石棉垫 • (3) 纯金属垫
• • 安装注意:金属皮的金属-石棉垫,缸口金属卷边一面
应朝向易修整接触面或硬平面。因卷边一面会对与其接触 的平面造成压痕变形。
油底壳
• 油底壳的主要作用:
• 贮存机油并密封曲轴箱。
• 内有稳油挡板、放油螺塞,有的还有磁铁。
• 前端
后端
飞轮
• 功用
1. 贮存能量:在作功行程贮存能量,用以完成其他三个行 程,使发动机运转平稳。 2. 利用飞轮上的齿圈起动时传力。 3. 将动力传给离合器。 4. 克服短暂的超负荷。
飞轮
第二节 曲柄连杆机构的维修
一、气缸体的修理
• 磨损规律
气缸磨损的测量
• 在活塞的全行程的上、中、下三个断面。 • 每个断面必须测量发动机纵向和横向两条直径。
气体作用力、往复惯性力、离心力、摩擦力; 外界阻力
(1)气体作用力
• 作功行程气体压力
压缩行程气体压力
(2)往复惯性力与离心力
(3)摩擦力
• 任何一对互相压紧并作相对运动的零件表面之间必定 存在摩擦力,物体所受摩擦力的大小与正压力和摩擦系数 成正比,方向总是与物体运动的方向相反。
二、机体组
密封:
1)下部:靠1~3个耐热耐油的橡胶密封圈。 2) 上部:缸套顶面高出缸体0.05~0.15mm,当气缸盖螺栓拧 紧后,缸套与缸体凸台接合处、缸套与缸垫接合处,承受较大 的压紧力,具有防止水套漏水、气缸漏气和保证缸套定位的作 用。
1. 结构:
气缸盖
气缸盖上有冷却水套、燃烧室、进排气门道、气门
三、活塞连杆组
• 活塞连杆组
• 由活塞、连杆、活塞环、活塞销和连杆等组成。
活塞
• 功用
与气缸盖、气缸壁等共同组成燃烧室; 承受气体、压力,并将此力传给连杆,以推动曲轴旋转。
• 材料:汽车发动机活塞广泛采用铝合金。
质量小(为铸铁活塞的50%~70%); 导热性好(约为铸铁的3倍); 热膨胀系数大。
导管孔和进排气门座、火花塞孔(汽油机)或喷油 器座孔。
燃烧室
• 楔形燃烧室: •
1)气门斜置,气流导流较好,充气效率高; 2)有挤气-冷激面,可形成挤气涡流; 3)燃烧速度较快,CO和HC排放较低而NO的排 放稍高。
• 盆形燃烧室:
• 1)气门平行于气缸轴线; 2)有挤气-冷激面,可形成挤气涡流; 3)盆的形状狭窄,气门尺寸受限,换气质量较差,燃烧速 度较低,CO和HC排放较高而NO的排放较低。
• (面3与)环背槽隙底Δ部3的:间是隙活。塞一环般装为入0气.5~缸1后m,m。活塞环背
端隙
1—气缸; 2 —活塞环; 3 —活塞;
△1 — 开口间隙; △2 —侧隙; △3 —背隙
活塞环的泵油作用及危害
原因: (1)存在侧隙和背隙; (2) 环运动时在环槽中靠上靠下。
危害:(1)增加了润滑油的消耗; (2) 火花塞沾油不跳火; (3) 燃烧室积碳增多,燃烧性能变坏; (4) 环槽内形成积碳,挤压活塞环而失去密封性; (5) 加剧了气缸的磨损。 措施:(1)采用扭曲环; (2) 采用组合式油环; (3) 油环下设减压腔
常用曲拐布置
• 1.直列四冲程四缸发动机
曲拐对称布置于同一平面内。相邻作功气缸的曲拐夹角 为720°/4=180°。发动机工作顺序有1-3-4-2和1-2-4-3两 种。
• 2.直列四冲程六缸发动机 • 曲拐对称布置于三个平面内。相邻作功气缸的曲拐夹角
为720°/6=120°。发动机工作顺序有1-5-3-6-2-4和1-4-26-3-5两种。
• 环槽部部分切有若干道用 以安装活塞环的槽。
活塞裙部
• 为活塞运动导向和承受侧 压力。
• 其型式有 (1) 全裙式:裙部为一 薄壁圆筒。
• (2) 拖板式:将非承压 面的裙部全部去掉。
活塞裙部变形
活塞的变形及采取的相应措施
变形原因:热膨胀、侧压力和气体压力。
变形规律: (1) 活塞的热膨胀量大于气缸的膨胀量,使配缸间隙变 小。因活塞温度高于气缸壁,且铝合金的膨胀系数大于铸 铁; (2) 活塞自上而下膨胀量由大而小。因温度上高下低, 壁上厚下薄; (3) 裙部周向近似椭圆形变化,长轴沿销座孔轴线方向。 因销座处金属量多而膨胀量大,以及侧压力作用的结果。
•
全浮式
半浮式
连杆
• 功用:
• 将活塞的力传给曲轴,变活塞的往 复运动为曲轴的旋转运动。
• 组成:
• 连杆组由连杆体、连杆盖、连杆螺 栓和连杆轴瓦等组成。
•
• 连杆构造
• 小头:用来安装活塞销,以连
接活塞。
• 杆身:常做成“工”字形断面。 •
大头:与曲轴的连杆轴颈相连。 大头一般做成分开式,即连杆 体大头和连杆盖。
• 半球形燃烧室:
• 1)气门成横向V形排列,气门头部直径可以 做得较大,换气好; 2)火花塞位于燃烧室的中部,火焰行程短, 燃烧速度最高,动力性、经济性最好。是高速 发动机常用的燃烧室; 3)CO和HC排放最少,而NO的排放较高。
气缸垫
• 作用:保证气缸体与气缸盖间的密封,防止漏水、漏气。
• 构造:
活塞销
作用:连接活塞和连杆,并传递活塞的力给连杆。 结构:用低碳钢或低碳合金钢制成的厚壁管状体。 • 1.全浮式 (1) 定义:在发动机正常工作温度下,活塞销在连杆小头孔和活塞销座 孔中都能转动。 (2) 装配:1)销与销座孔在冷态时为过渡配合,采用分组选配法。
2)热装合:将活塞放入热水或热油中加热后,迅速将销装入。 2.半浮式 (1) 定义:销与销座孔和连杆小头两处,一处固定,一处浮动(一般固 定连杆小头)。 (2) 装配:加热连杆小头后,将销装入,冷态时为过盈配合。
前端轴与后端轴
• (1) 作用:前端轴用来安装正时齿轮、带轮及起动爪
等;后端轴有凸缘盘,用来安装飞轮。有的电喷发动机还 装有曲轴位置传感器和转速传感器的信号发生器。
• (2) 前后端的密封:曲轴前后端都伸出曲轴箱,为
了防止润滑油沿轴颈流出,在曲轴前后都设有防漏装置。 常用的防漏装置有挡油盘、填料油封、自紧油封、回油螺 纹等。
