位移传感器的主要分类
位移传感器原理与分类
位移传感器原理与分类传感器之家中将位移传感器分为线位移跟物位移两类,这是按照位移的特征分的。
位移传感器就是测量空间中距离的大小,线位移就是在一条线上移动的长度,角位移就是转动的角度。
下面就线位移做下介绍,线位移按原理分主要有电阻式、电容式、电感式、变压器式、电涡流式、激光式等等。
前面三种主要用来测量小位移,中位移一般则用变压器式,大的位移则用电位器式的比较多,对于精密的场合,则需要选择激光式。
电容式位移传感器是把位移的变化换作电容的变化进行制作的。
对于振动频率很高的环境条件下,最适合选用这种类型的传感器。
它具有灵敏度高、能实现非接触量的测量,而且可以在恶劣场合下工作。
它也有一些缺点,比如对连接线缆有很高的要求,它要有屏蔽性能;而且最好选用高频电源用来供电。
现在做的最好的电容式位移传感器可以测量0.001微米的位移,误差非常小。
电感式位移传感器是将测量量换作互感的变化的传感器,它既可以测量角位移也可以测量线位移。
目前常用到的电感式位移传感器有气隙式,面积式,螺管式三种。
变气隙型中电感的变化与传感器中活动衔铁的位移相对应。
变面积型是用铁芯与衔铁之间重合面积的变化来反映位移。
螺管型是衔铁插入长度的变化导致电感变化的原理。
变压器式位移传感器是用途最广的一种位移传感器,线圈中感应电动势随着位移的变化而变化。
这种传感器它的灵敏度都很高,有时都不用放大器。
缺点在于质量一般比较大,不应用于高频场合。
电涡流式位移传感器是基于电涡流效应,它的感应参数是阻抗的变化,尽量使阻抗是位移的函数,它还与被测物体的形状跟尺寸有关。
该传感器的量程一般在0到80毫米。
电阻式位移传感器是通过测量变化的电阻值来计算位移的变化,它通常分为电位器式跟应变式。
前面一种适合测量位移大、精度要求不高的场合;后面一种是利用电阻应变效应,它具有线性度跟分辨率都比较高,失真小的优点。
位移传感器原理及分类

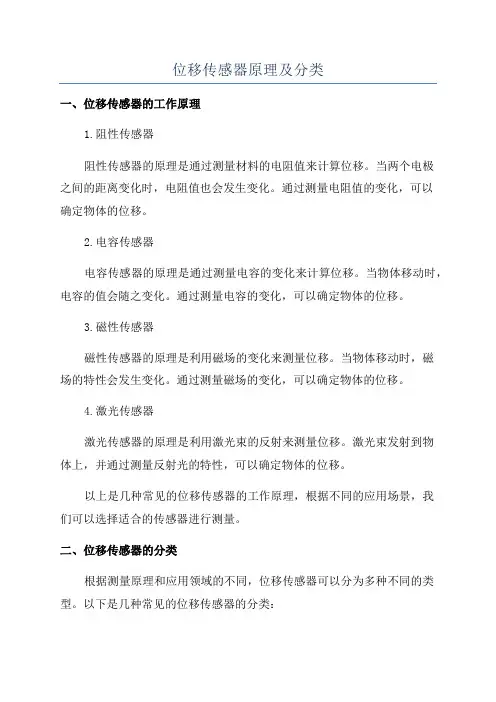

位移传感器原理及分类一、位移传感器的工作原理1.阻性传感器阻性传感器的原理是通过测量材料的电阻值来计算位移。
当两个电极之间的距离变化时,电阻值也会发生变化。
通过测量电阻值的变化,可以确定物体的位移。
2.电容传感器电容传感器的原理是通过测量电容的变化来计算位移。
当物体移动时,电容的值会随之变化。
通过测量电容的变化,可以确定物体的位移。
3.磁性传感器磁性传感器的原理是利用磁场的变化来测量位移。
当物体移动时,磁场的特性会发生变化。
通过测量磁场的变化,可以确定物体的位移。
4.激光传感器激光传感器的原理是利用激光束的反射来测量位移。
激光束发射到物体上,并通过测量反射光的特性,可以确定物体的位移。
以上是几种常见的位移传感器的工作原理,根据不同的应用场景,我们可以选择适合的传感器进行测量。
二、位移传感器的分类根据测量原理和应用领域的不同,位移传感器可以分为多种不同的类型。
以下是几种常见的位移传感器的分类:1.电阻式位移传感器电阻式位移传感器是基于阻性传感器原理的一种传感器。
它使用电阻值的变化来测量位移,常见的类型包括电阻片、电位器和应变计。
2.容性位移传感器容性位移传感器是基于电容传感器原理的一种传感器。
它使用电容值的变化来测量位移,常见的类型包括平行板电容器和微机电系统(MEMS)传感器。
3.磁性位移传感器磁性位移传感器是基于磁性传感器原理的一种传感器。
它使用磁场的变化来测量位移,常见的类型包括霍尔传感器和磁电传感器。
4.光学位移传感器光学位移传感器是基于激光传感器原理的一种传感器。
它使用激光束的反射来测量位移,常见的类型包括激光传感器和光纤传感器。
5.压电位移传感器压电位移传感器是基于压电效应原理的一种传感器。
它使用压电材料产生的电压信号来测量位移,常见的类型包括石英晶体和陶瓷。
以上是几种常见的位移传感器的分类,每种传感器都有其适用的应用场景,我们可以根据需要选择合适的传感器进行测量。
总结:本文介绍了位移传感器的原理和分类。
位移传感器原理与分类
位移传感器原理与分类一、工作原理1.电阻式位移传感器:电阻式位移传感器通过电阻变化的方式测量位移。
一种常见的电阻式传感器是电位计,它借助电位计棒的旋转或滑动来改变电阻值,通过测量电阻值的变化来得到位移信息。
2.容量式位移传感器:容量式位移传感器是利用物体移动时电容量的变化来测量位移的。
当测量物体靠近或远离电容的一个极板时,电场线密度会发生变化,从而改变电容量。
常见的容量式位移传感器有平行板电容器和轴向电容器。
3.感应式位移传感器:感应式位移传感器通过感应物体相对电感元件改变的方式来测量位移。
当物体靠近或远离感应线圈时,感应电势会发生变化,从而能够得到位移信息。
感应式位移传感器常用于测量非接触的位移。
4.光电式位移传感器:光电式位移传感器通过光信号的接收和转换来测量位移。
它通常由一对光电二极管(光源和光接收器)组成,当物体移动时阻挡或透过光源和光接收器之间的光线,从而产生电信号进行位移测量。
二、分类1.接触式位移传感器:接触式位移传感器需要物体与传感器之间有物理接触,通过物体的接触或压力来测量位移。
例如,机械式微调电阻可以通过旋转旋钮改变电阻值,从而测量位移。
2.非接触式位移传感器:非接触式位移传感器可以实现物体与传感器之间的无接触测量。
这种传感器常用于需要高精度和高速度的应用。
例如,磁性编码器可以通过感应物体对磁场的变化来测量位移。
3.绝对位移传感器:绝对位移传感器能够直接测量物体的绝对位置,无需参考点。
它能够提供准确的位移信息,在断电后也能够保留位移值。
常见的绝对位移传感器有光栅尺和霍尔效应传感器。
4.相对位移传感器:相对位移传感器只能测量物体相对于参考点的移动,无法给出绝对位置。
相对位移传感器通常需要初始化或标定,以确定参考点。
例如,编码器能够通过计数脉冲的方式测量物体相对于起始点的移动。
总之,位移传感器通过不同的工作原理和分类方式实现位移测量。
根据实际应用需求,选择合适类型的位移传感器可以提供准确的位移信息,满足各种工业和科技领域对位移测量的要求。
位移传感器资料
位移传感器资料整理一定义位移传感器又称为线性传感器,它分为电感式位移传感器,电容式位移传感器,光电式位移传感器,位移传感器超声波式位移传感器,霍尔式位移传感器。
电感式位移传感器是一种属于金属感应的线性器件,接通电源后,在开关的感应面将产生一个交变磁场,当金属物体接近此感应面时,金属中则产生涡流而吸取了振荡器的能量,使振荡器输出幅度线性衰减,然后根据衰减量的变化来完成无接触检测物体的目的。
二分类2.1 按运动分类型直线位移传感器和角度位移传感器2.2 按材料分类a.金属膜位移传感器b.导电位移传感器c.光电式位移传感器d.磁敏式位移传感器e.金属玻璃铀传感器f.绕线式位移传感器g.电位器位移传感器2.3 广义分类A 机械式1)模拟式电位器式,电阻应变式,电容式,螺旋管电感式,差动变压式,涡流式,光电式,霍尔器件式,微波式,超声波式2)数字式光栅式和磁栅式B 接近式电容式,涡流式,霍尔效应式,光电式,热释电式,多普勒式,电磁感应式,微波式,超声波式C 转速式一般有光电式D 多普勒式E 液位式浮子式,平衡浮筒式,压差电容式,导电式,超声波式,放射式F 流量及流量式 电磁式,涡流式,超声波式,热导式,激光式,光纤式,浮子式,涡轮式,空间滤波式G 激光位移式三 原理及适用范围1. 机械位移传感器a.电位器式如图3.1.1所示为电位器的一般结构。
图3.1.2所示,电位器上电刷将电阻体电阻分成R 12和R 23,输出电压为U 12。
改变电刷的接触位置R 12亦随之改变,输出电压U 12也随着改变。
b.电容式常用的有变极距和变面积两种。
下面以变极距式电容传感器为例(如图3.1.3所示)进行说明。
可动极板移动引起d 发生变化,由C=εA/d 只要测出电容变化量C ∆就可以求出位移变化量d ∆。
c.螺旋管式电感位移传感器原理:螺旋管中铁芯的位移引起电感的变化,从而通过电感的变化量可求出位移的变化量。
24N AL lπμ=(其中l 为插入线圈的铁芯长度)图3.1.2 电位器电路图3.1.1 电位器的一般结构图3.1.3 变极距式电容传感器原理螺旋管电感位移传感器检测位移从数毫米到数百毫米,缺点是灵敏度低。
位移传感器的工作原理
位移传感器的工作原理位移传感器是一种用于测量物体位置或者位移的设备,它可以将物体的位置转化为电信号输出。
它在工业自动化、机械控制和仪器仪表等领域中得到广泛应用。
位移传感器的工作原理基于不同的物理原理,常见的有电容式、电感式、电阻式和光电式等。
1. 电容式位移传感器:电容式位移传感器利用电容的变化来测量位移。
传感器由两个电极组成,当物体挨近或者远离电极时,电容值会发生变化。
通过测量电容值的变化,可以确定物体的位移。
2. 电感式位移传感器:电感式位移传感器利用线圈的感应电压来测量位移。
传感器由一个线圈和一个铁芯组成,当物体挨近或者远离线圈时,感应电压的大小会发生变化。
通过测量感应电压的变化,可以确定物体的位移。
3. 电阻式位移传感器:电阻式位移传感器利用电阻的变化来测量位移。
传感器由一个固定电阻和一个可变电阻组成,当物体挨近或者远离可变电阻时,电阻值会发生变化。
通过测量电阻值的变化,可以确定物体的位移。
4. 光电式位移传感器:光电式位移传感器利用光的反射来测量位移。
传感器由一个发光二极管和一个光敏二极管组成,当物体挨近或者远离传感器时,光的反射程度会发生变化。
通过测量光敏二极管接收到的光信号的强度变化,可以确定物体的位移。
以上是常见的几种位移传感器的工作原理,不同类型的传感器适合于不同的应用场景。
在实际应用中,还可以根据需求选择合适的测量范围、精度和输出信号类型等参数。
位移传感器的应用非常广泛。
在工业自动化领域,位移传感器可以用于测量机械臂的位置,控制机器人的运动;在机械控制领域,位移传感器可以用于测量机械设备的位置,实现精确的位置控制;在仪器仪表领域,位移传感器可以用于测量物体的位移,提供准确的测量结果。
总之,位移传感器是一种重要的测量设备,它通过不同的物理原理来实现对物体位置或者位移的测量。
在选择和使用位移传感器时,需要根据具体应用需求来确定合适的传感器类型和参数。
位移传感器的分类
位移传感器的分类因为位移传感器可以根据不同的原理和不同的方法做成,而不同的位移传感器对物体的“感知”方法也不同,所以常见的传感器有以下几种:1、电感式传感器电感式传感器也叫涡流式传感器,由三大部分组成:振荡器、开关电路及放大输出电路。
振荡器产生一个交变磁场,当金属目标接近这一磁场,并达到感应距离时,在金属目标内产生涡流,从而导致振荡衰减,以至停振。
振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号,触发驱动控制器件,从而达到非接触式的检测目的。
由此可见,这种接近开关所能检测的物体必须是导电体。
2、电容式传感器这种传感器的测量通常是传感器固定处构成电容器的一个极板,而另一个极板是在测量过程中通常是接地或与设备的机壳相连接。
当有物体移向传感器时,不论它是否为导体,由于它的接近,总会使电容器两极板间的介电常数发生变化,从而使电容器的电容量发生变化,使得和测量头相连的电路状态也随之发生变化,由此便可达到非接触式的检测目的。
这种接近开关检测的对象,不限于导体,可以绝缘的液体或粉状物等。
当一块通有电流的金属或半导体薄片垂直地放在磁场中时,薄片的两端就会产生电位差,这种现象就称为霍尔效应。
两端具有的电位差值称为霍尔电势U,其表达式为U=K·I·B/d,其中K为霍尔系数,I 为薄片中通过的电流,B为外加磁场(洛伦慈力Lorrentz)的磁感应强度,d是薄片的厚度。
由此可见,霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
霍尔元件就属于这种有源磁电转换器件,是一种磁敏元件。
它是在霍尔效应原理的基础上,利用集成封装和组装工艺制作而成,它可方便的把磁输入信号转换成实际应用中的电信号,同时又具备工业场合实际应用易操作和可靠性的要求。
霍尔开关就是利用霍尔元件的这一特性制作的,它的输入端是以磁感应强度B来表征的,当B值达到一定的程度(如B1)时,霍尔开关内部的触发器翻转,霍尔开关的输出电平状态也随之翻转。
位移传感器的分类
位移传感器的分类-传感器技术一、位移传感器的分类1、根据运动方式分类:直线位移传感器角度位移传感器2、根据材质分类:金属膜传感器、导电塑料传感器、光电式传感器、磁敏式传感器、金属玻璃铀传感器、绕线传感器二、主要特性参数标称阻值:电位器上面所标示的阻值。
重复精度:此参数越小越好.分辨率:位移传感器所能反馈的最小位移数值.此参数越小越好.导电塑料位移传感器分辨率为无穷小.允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电位器的精度。
允许误差一般只要在±20%以内就符合要求,因为一般位移传感器是以分压的方式来使用,具体电阻的大小对传感器的数据采集没有影响.线性精度:直线性误差.此参数越小越好.寿命:导电塑料位移传感器都在200万次以上.三、常用传感器特性导电塑料位移传感器:用特殊工艺将DAP(邻苯二甲酸二稀丙脂)电阻浆料覆在绝缘机体上,加热聚合成电阻膜,或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。
特点是:平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可靠性极高、耐化学腐蚀。
用于宇宙装置、导弹、飞机雷达天线的伺服系统等。
绕线位移传感器:是将康铜丝或镍铬合金丝作为电阻体,并把它绕在绝缘骨架上制成。
绕线电位器特点是接触电阻小,精度高,温度系数小,其缺点是分辨力差,阻值偏低,高频特性差。
主要用作分压器、变阻器、仪器中调零和工作点等。
金属玻璃铀位移传感器:用丝网印刷法按照一定图形,将金属玻璃铀电阻浆料涂覆在陶瓷基体上,经高温烧结而成。
特点是:阻值范围宽,耐热性好,过载能力强,耐潮,耐磨等都很好,是很有前途的电位器品种,缺点是接触电阻和电流噪声大。
金属膜位移传感器:金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。
特点是分辨力高、耐高温、温度系数小、动噪声小、平滑性好。
磁敏式位移传感器:消除了机械接触,寿命长、可靠性高,缺点:对工作环境要求较高.光电式位移传感器:消除了机械接触,寿命长、可靠性高,缺点:数字信号输出,处理烦琐.。
位移传感器的分类
位移传感器的分类位移传感器是一种用来检测物体或者结构物在空间位置和方向上的变化的设备。
位移传感器的应用领域很广泛,包括机械制造、测量、自动化控制、航空航天以及医疗等领域。
本文将就位移传感器的分类、原理、工作方式、优缺点进行介绍。
位移传感器分类电感式位移传感器电感式位移传感器基于感应电磁场的原理工作,其主要用于测量金属物体的位移。
当金属物体在感应线圈(由多个线圈组成)中运动时,感应线圈会在物体中产生感应电磁场,进而感应线圈中的电磁感应电流发生变化,最终实现对位移的测量。
电感式位移传感器具有响应快、精度高、可靠性好、寿命长等优点,但也存在一些缺点,例如受金属材料的影响较大、对温度和干扰非常敏感等。
感应式位移传感器感应式位移传感器可以与非金属物体一起工作,感应式位移传感器的工作原理与电感式位移传感器类似,不同之处在于感应式位移传感器使用磁洁场替代感应电磁场。
感应式位移传感器具有无接触、抗干扰性好等优点,但灵敏度相对较低、测量范围有限、精度受到线圈形状和电路影响等缺点。
容差式位移传感器容差式位移传感器是利用电容变化来检测物体位置变化的。
当平行板电容器中空隙发生变化时,电容器的电容值也会有所变化。
容差式位移传感器能够抵消传统位移传感器的影响,能够更好的用于非金属物体的位移测量,如纸张、木材等。
容差式位移传感器具有响应时间快、可靠性高、精度高、测量范围大等优点,但受制于物料的介电常数、温度和湿度等因素影响,需要相应的温湿度补偿电路。
光电式位移传感器光电式位移传感器使用光电传感器来感测位置的变换。
当被测物体相对于光电传感器发生位置变化时,物体所拍摄到的光强度会发生变化。
传感器通过测量光的强度变化,可以推算出物体位置的变化。
光电式位移传感器具有无接触、精度高、能够测量非导体物体等优点,但成本较高、受光源和干扰影响等缺点。
单片式位移传感器单片式位移传感器是一种采用集成模式进行设计的传感器。
单片式位移传感器通过采取大规模集成电路技术,将整个传感器集成在一片晶片上,实现了高精度、小尺寸、低功耗、易于制造等优点。
位移传感器
位移传感器一、简介位移传感器又称为线性传感器,是一种属于金属感应的线性器件,传感器的作用是把各种被测物理量转换为电量。
在生产过程中,位移的测量一般分为测量实物尺寸和机械位移两种。
按被测变量变换的形式不同,位移传感器可分为模拟式和数字式两种。
模拟式又可分为物性型和结构型两种。
常用位移传感器以模拟式结构型居多,包括电位器式位移传感器、电感式位移传感器、自整角机、电容式位移传感器、电涡流式位移传感器、霍尔式位移传感器等。
数字式位移传感器的一个重要优点是便于将信号直接送入计算机系统。
这种传感器发展迅速,应用日益广泛。
位移是和物体的位置在运动过程中的移动有关的量,位移的测量方式所涉及的范围是相当广泛的。
小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测,大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。
其中光栅传感器因具有易实现数字化、精度高(目前分辨率最高的可达到纳米级)、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点,在机床加工、检测仪表等行业中得到日益广泛的应用。
二、工作原理电位器式位移传感器,它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。
普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。
但是,为实现测量位移目的而设计的电位器,要求在位移变化和电阻变化之间有一个确定关系。
电位器式位移传感器的可动电刷与被测物体相连。
物体的位移引起电位器移动端的电阻变化。
阻值的变化量反映了位移的量值,阻值的增加还是减小则表明了位移的方向。
通常在电位器上通以电源电压,以把电阻变化转换为电压输出。
线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化,其输出特性亦呈阶梯形。
如果这种位移传感器在伺服系统中用作位移反馈元件,则过大的阶跃电压会引起系统振荡。
因此在电位器的制作中应尽量减小每匝的电阻值。
电位器式传感器的另一个主要缺点是易磨损。
它的优点是:结构简单,输出信号大,使用方便,价格低廉。
位移传感器
位移传感器位移传感器又称为线性传感器,它分为电感式位移传感器,电容式位移传感器,光电式位移传感器,超声波式位移传感器,霍尔式位移传感器。
电感式位移传感器是一种归于金属感应的线性器材,接通电源后,在开关的感应面将发作一个交变磁场,当金属物体挨近此感应面时,金属中则发作涡流而汲取了振动器的能量,使振动器输出崎岖线性衰减,然后依据衰减量的改动来完毕无触摸查看物体的意图。
电感式位移传感用具有无滑动触点,作业时不受尘土等非金属要素的影响,并且低功耗,长寿数,可运用在各种恶劣条件下。
位移传感器首要运用在主动化配备出产线对仿照量的智能操控。
位移是和物体的方位在运动进程中的移动有关的量,位移的丈量办法所触及的计划是恰当广泛的。
小位移一般用应变式、电感式、差动变压器式、涡流式、霍尔传感器来查看,大的位移常用感应同步器、光栅、容栅、磁栅等传感技能来丈量。
其间光栅传感器因具有易完毕数字化、精度高(如今分辩率最高的可抵达纳米级)、抗搅扰才干强、没有人为读数差错、设备便当、运用牢靠等利益,在机床加工、查看外表等作业中得到日益广泛的运用。
原理计量光栅是运用光栅的莫尔条纹景象来丈量位移的。
莫尔原出于法文Moire,意思是水波纹。
几百年前法国丝绸工人发现,当两层薄丝绸叠在逐个同,将发作水波纹状把戏;假定薄绸子相对运动,则把戏也跟着移动,这种古怪的斑纹便是莫尔条纹。
一般来说,只需是有必定周期的曲线簇堆叠起来,便会发作莫尔条纹。
计量光栅在实习运用上有透射光栅和反射光栅两种;按其效果原理又可分为辐射光栅和相位光栅;按其用处可分为直线光栅和圆光栅。
下面以透射光栅为例加以议论。
透射光栅尺上均匀地刻有平行的刻线即栅线,a为刻线宽,b为两刻线之间缝宽,W=a+b称为光栅栅距。
如今国内常用的光栅每毫米刻成十、25、50、十0、250条等线条。
光栅的横向莫尔条纹测位移,需求两块光栅。
一块光栅称为主光栅,它的巨细与丈量计划相一同;另一块是很小的一块,称为指示光栅。
位移传感器的原理及分类解析
位移传感器的原理及分类解析1.电阻位移传感器:使用电阻元件的电阻值随位移改变的原理进行测量。
常见的类型有电位器和应变片。
2.容抗位移传感器:使用电容器的电容值随位移改变的原理进行测量。
常见的类型有平行板电容器和微妙电容器。
3.磁敏位移传感器:利用磁敏材料的磁场强度随位移改变的原理进行测量。
常见的类型有霍尔效应传感器和磁电阻传感器。
4.光电位移传感器:利用光电二极管或光敏电阻的光强随位移改变的原理进行测量。
常见的类型有光电编码器和光栅尺。
5.超声波位移传感器:利用超声波传感器发射和接收超声波的时间差来计算位移。
常见的类型有超声波测距模块和超声波回波测距传感器。
6.激光位移传感器:利用激光束照射到目标物体上后反射回来的光的位移来计算位移。
常见的类型有激光测距仪和激光位移传感器。
1.绝对位移传感器:能够直接测量物体的绝对位置或位移,不需要进行参考点或起始位置的校准。
例如,线性位移传感器和角度传感器。
2.相对位移传感器:只能测量物体相对于初始位置的位移,需要进行参考点或起始位置的校准。
例如,编码器和增量式位移传感器。
3.接触式位移传感器:需要物体与传感器之间有直接接触才能进行测量。
例如,机械式测微计和针尖感应式传感器。
4.非接触式位移传感器:无需与物体直接接触,可以通过传感器与物体之间的电磁、光学或声波信号进行测量。
例如,光电位移传感器和激光位移传感器。
5.数字式位移传感器:输出信号为数字信号,通常采用数字接口进行数据传输和处理。
例如,数字式光电编码器和数字式线性位移传感器。
6.模拟式位移传感器:输出信号为模拟信号,通常采用电压或电流形式进行传输。
例如,电位器和应变片。
位移传感器的主要分类都有哪些
位移传感器又称为线性传感器,是一种属于金属感应的线性器件,传感器的作用是把各种被测物理量转换为电量。
在生产过程中,位移的测量一般分为测量实物尺寸和机械位移两种。
下面跟大家讲一下位移传感器的主要分类都有哪些根据运动方式一、直线位移传感器:直线位移传感器的功能在于把直线机械位移量转换成电信号。
位移传感器为了达到这一效果,通常将可变电阻滑轨定置在传感器的固定部位,通过滑片在滑轨上的位移来测量不同的阻值。
传感器滑轨连接稳态直流电压,允许流过微安培的小电流,滑片和始端之间的电压,与滑片移动的长度成正比。
将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求,因为由温度变化引起的阻值变化不会影响到测量结果。
二、角度位移传感器:角度位移传感器应用于障碍处理:使用角度传感器来控制你的轮子可以间接的发现障碍物。
原理非常简单:如果马达角度传感器构造运转,而齿轮不转,说明你的机器已经被障碍物给挡住了。
此技术使用起来非常简单,而且非常有效;唯一要求就是运动的轮子不能在地板上打滑(或者说打滑次数太多),否则你将无法检测到障碍物。
一个空转的齿轮连接到马达上就可以避免这个问题,这个轮子不是由马达驱动而是通过装置的运动带动它:在驱动轮旋转的过程中,如果惰轮停止了,说明你碰到障碍物了。
根据材质一、式位移传感器:它的测量原理是保持霍耳元件(见半导体磁敏元件)的激励电流不变,并使其在一个梯度均匀的磁场中移动,则所移动的位移正比于输出的霍耳电势。
磁场梯度越大,灵敏度越高;梯度变化越均匀,霍耳电势与位移的关系越接近于线性。
图2中是三种产生梯度磁场的磁系统:a系统的线性范围窄,位移Z=0时,霍耳电势≠0;b系统当Z<2毫米时具有良好的线性,Z=0时,霍耳电势=0;c系统的灵敏度高,测量范围小于1毫米。
图中N、S分别表示正、负磁极。
霍耳式位移传感器的惯性小、频响高、工作可靠、寿命长,因此常用于将各种非电量转换成位移后再进行测量的场合。
位移传感器有哪几种?在应用上的优缺点分别是
位移传感器有哪几种?在应用上的优缺点的区别。
位移是和物体的位置在运动过程中的移动有关的量,位移传感器位移的测量方式所涉及的范围是相当广泛的。
小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测,大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。
其中光栅传感器因具有易实现数字化、精度高(目前分辨率最高的可达到纳米级)、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点,在机床加工、检测仪表等行业中得到日益广泛的应用。
位移传感器的大致分类:根据运动方式分类:1.1直线位移传感器直线位移传感器的功能在于把直线机械位移量转换成电信号。
1.2角度位移传感器角度位移传感器应用于障碍处理:使用角度传感器来控制你的。
轮子可以间接的发现障碍物。
根据材质分类2.1霍耳式位移传感器它的测量原理是保持霍耳元件(见半导体磁敏元件)的激励电流不变,并使其在一个梯度均匀的磁场中移动,则所移动的位移正比于输出的霍耳电势。
2.2光电式位移传感器光电式位移传感器它根据被测对象阻挡光通量的多少来测量对象的位移或几何尺寸。
标称阻值:电位器上面所标示的阻值。
重复精度:此参数越小越好。
分辨率:位移传感器所能反馈的最小位移数值.此参数越小越好.导电塑料位移传感器分辨率为无穷小。
允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电位器的精度。
允许误差一般只要在±20%以内就符合要求,因为一般位移传感器是以分压的方式来使用,具体电阻的大小对传感器的数据采集没有影响。
线性精度:直线性误差.此参数越小越好。
寿命:导电塑料位移传感器都在200万次以上。
位移传感器原理与分类
位移传感器原理与分类接触型位移传感器通过机械接触的方式来测量位移,适用于需要高精度测量的应用。
其中一种常见的接触型位移传感器是电阻式位移传感器,它基于电阻值随位移变化的原理工作。
电阻式位移传感器通常由一根可弯曲或伸缩的金属导线组成,当物体位移时,导线也随之变形,电阻值会发生变化。
通过测量电阻的变化,可以确定物体的位移。
电阻式位移传感器具有高分辨率和较小的测量范围,但在长时间使用时可能会出现磨损和老化的问题。
非接触型位移传感器通过无接触的方式来测量位移,适用于需要长时间稳定运行的应用。
其中一种常见的非接触型位移传感器是光电式位移传感器,它基于光的衍射、反射或光栅原理工作。
光电式位移传感器通常由发光二极管(LED)和光敏器件(如光电二极管或光电二极管阵列)组成,通过发射和接收光信号的强度来测量物体的位移。
光电式位移传感器具有非接触、高分辨率和长寿命的特点,但在强光环境下可能会受到干扰。
除了接触型和非接触型位移传感器,还有一些其他的分类方式。
按测量方式分类,位移传感器可以分为绝对式和增量式两种。
绝对位移传感器可以直接测量物体的绝对位置,无需经过复位或参考点的处理。
其中一种常见的绝对位移传感器是编码器,它通过测量旋转物体或线性运动物体的位置来确定位移。
编码器可以分为光电编码器、磁性编码器等。
增量位移传感器只能测量物体相对位移的变化量,需要复位或参考点来确定绝对位置。
其中一种常见的增量位移传感器是霍尔电位器,它通过霍尔元件和磁性物体之间的相对位置变化来测量位移。
按测量原理分类,位移传感器可以分为电容式、电感式、压电式、压阻式、磁电式等。
这些传感器基于不同的物理效应来实现位移测量,可以根据具体应用的需求选择合适的传感器。
总之,位移传感器是一种重要的测量设备,可以将物体的位移转化为电信号,用于监测和控制。
根据测量方式和原理的不同,位移传感器可以分为接触型和非接触型、绝对式和增量式以及多种不同的类型。
选择合适的位移传感器对于确保测量精度和可靠性至关重要。
位移传感器原理及分类
位移传感器原理及分类人们以经典电磁学为理论基础,把不便于定量检测和处理的位移、位置、液位、尺寸、流量、速度、振动等物理量转换为易于定量检测、便于作信息传输与处理的电学量。
这就是在生产生活中被广泛应用的位移传感器。
位移传感器位移传感器又称为线性传感器,是一种属于金属感应的线性器件,传感器的作用是把各种被测物理量转换为电量。
位移是和物体的位置在运动过程中移动有关的量,位移的测量方式所涉及的范围是相当广泛的。
小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测,大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。
其中光栅传感器因具有易实现数字化、精度高(目前分辨率最高的可达到纳米级)、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点,在机床加工、检测仪表等行业中得到日益广泛的应用。
位移传感器的分类及原理按工作原理分:电位器式位移传感器它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。
普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。
但是,为实现测量位移目的而设计的电位器,要求在位移变化和电阻变化之间有一个确定关系。
电位器式位移传感器的可动电刷与被测物体相连。
物体的位移引起电位器移动端的电阻变化。
阻值的变化量反映了位移的量值,阻值的增加还是减小则表明了位移的方向。
通常在电位器上通以电源电压,以把电阻变化转换为电压输出。
线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化,其输出特性亦呈阶梯形。
如果这种位移传感器在伺服系统中用作位移反馈元件,则过大的阶跃电压会引起系统振荡。
因此在电位器的制作中应尽量减小每匝的电阻值。
电位器式传感器的另一个主要缺点是易磨损。
它的优点是:结构简单,输出信号大,使用方便,价格低廉。
全面解析位移传感器的分类及原理
全面解析位移传感器的分类及原理位移传感器是一种用于测量物体位移的设备,主要用于工业控制、自动化技术以及其他领域的测量和监测应用。
位移传感器根据其原理和工作方式可以分为多种类型,下面将全面解析位移传感器的分类及原理。
1.电阻式位移传感器:电阻式位移传感器通过测量电阻值的变化来确定物体的位移。
它基于电阻值受到位移改变的影响而发生变化的原理。
常见的电阻式位移传感器有电阻片式、电阻编码器和电阻螺旋测微计。
2.容积式位移传感器:容积式位移传感器基于位移导致容积的变化而产生的压力变化,并通过测量压力变化来确定位移。
这类传感器常用于测量液体或气体的位移,如液位计。
3.电感式位移传感器:电感式位移传感器利用线圈中感应的磁感应强度与物体位移之间的关系来测量位移。
它通过变化的磁感应强度来检测物体的位置。
电感式位移传感器通常使用铁芯、线圈和信号处理电路构成。
4.容电式位移传感器:容电式位移传感器基于物体位移引起的电容变化来测量位移。
当物体靠近或远离电容感测器时,感测器电容值会发生变化,从而测量位移。
容电式位移传感器常应用于非接触式测量和微位移测量。
5.光学式位移传感器:光学式位移传感器利用光学原理来测量物体的位移。
常见的光学位移传感器有激光三角测距传感器、光纤位移传感器和光栅尺。
6.超声波位移传感器:超声波位移传感器利用超声波测距原理来测量物体的位移。
它通过发射超声波,并测量超声波的反射来测量位移。
7.磁敏式位移传感器:磁敏式位移传感器利用物体位移对磁场的影响来测量位移。
它通过测量磁场的强度或方向的变化来确定位移。
8.拉绳式位移传感器:拉绳式位移传感器通过测量拉绳的拉力来测量物体的位移。
当物体发生位移时,拉绳的长度改变,拉绳传感器可以将这种长度变化转化为电信号。
这些位移传感器的分类及原理是常见的,具体使用时需要根据实际需求选择适合的位移传感器。
每种传感器都有其特点和应用场景,如精度要求、工作环境、测量范围等。
高度选择合适类型的位移传感器可以提高测量的准确性和可靠性。
位移传感器工作原理
位移传感器工作原理位移传感器是一种能够测量物体位置或位移变化的装置,它能够将物理位移转换为电信号输出。
位移传感器在许多工业应用中起到至关重要的作用,如机械工程、汽车制造、航天航空等领域。
本文将介绍位移传感器的工作原理及其分类。
1.电阻型位移传感器:该类型的传感器基于电阻的变化来测量位移。
其中一个常见的例子是电阻剪片式传感器。
它包含一个塑料或金属剪片,当物体受力或位移变化时,剪片产生形变,导致电阻值的变化。
通过测量电阻的变化,可以确定物体的位移。
2.光电型位移传感器:光电型位移传感器利用光的衍射、散射、折射以及吸收的原理来测量位移。
其中一个例子是光电编码器。
光电编码器包含一个光栅和一个光电二极管。
当物体发生位移时,光栅上的透明和不透明部分产生变化,进而改变光的散射或吸收。
光电二极管接收到反射或透过的光,并产生相应的电信号输出。
3.容量型位移传感器:容量型位移传感器利用电容的变化来测量物体的位移。
其中一个典型的例子是平行板电容器传感器。
平行板电容器传感器包含两个金属平板,当物体发生位移时,平板之间的电容发生变化。
通过测量电容的变化,可以确定位移的大小。
4.感应型位移传感器:感应型位移传感器基于电磁感应原理来测量位移。
其中一个例子是线性变压器。
线性变压器包含一个绕组和一个铁芯。
当物体发生位移时,绕组的感应电压产生变化。
通过测量感应电压的变化,可以确定位移的大小。
5.压电型位移传感器:压电型位移传感器利用压电材料的特性来测量位移。
压电材料在施加力或压力时产生电压,通过测量电压的变化可以确定位移的大小。
除了以上几种常见的位移传感器原理,还有其他类型的位移传感器,如超声波位移传感器、磁电感位移传感器等。
不同类型的传感器适用于不同的应用,具有不同的优缺点。
总结起来,位移传感器是一种将物理位移转换为电信号的装置。
它能够通过电阻、光电、电容、磁感应、压电等方式实现测量物体位移的功能。
不同类型的传感器适用于不同的应用场景,工程师需要根据具体需求选择合适的位移传感器。
线位移传感器、角位移传感器、转速传感器的分类及各种类型的工作原理 -回复
线位移传感器、角位移传感器、转速传感器的分类及各种类型的工作原理-回复在工程和科技领域中,传感器起着至关重要的作用。
传感器是一种能够感测和测量物理量并将其转化为可用信号的设备。
其中,线位移传感器、角位移传感器和转速传感器是常见的传感器类型,在各自的领域中发挥着重要的作用。
本文将逐步介绍这些传感器的分类以及各种类型的工作原理。
一、线位移传感器(Linear Displacement Sensor)线位移传感器是一种用于测量物体位置移动的传感器,它能够测量物体在一个直线轴上的位移。
线位移传感器广泛应用于工业自动化、机械工程、汽车工业等领域。
根据工作原理的不同,线位移传感器可以分为接触式和非接触式传感器。
1. 接触式传感器(Contact Sensors)接触式传感器通过物体与传感器之间的接触来测量位移。
常见的接触式线位移传感器有电阻式、电感式和电容式传感器。
- 电阻式传感器(Resistance Sensors)电阻式传感器基于电阻的变化来测量位移。
当物体移动时,导电材料的电阻会发生变化,进而改变电路中的电流或电压。
通过测量这种变化可以获取位移信息。
电阻式传感器具有较高的精度和稳定性,但由于依赖物体与传感器的接触,容易在长时间使用后产生磨损。
- 电感式传感器(Inductive Sensors)电感式传感器利用线圈的感应效应来测量位移。
当物体靠近传感器时,线圈的感应范围会发生改变,进而改变电路中的电感值。
通过测量电感的变化可以确定位移信息。
电感式传感器具有较高的耐用性和适应性,但对于非金属物体的测量精度较低。
- 电容式传感器(Capacitive Sensors)电容式传感器利用电容的变化来测量位移。
当物体接近传感器时,电容的值会改变。
通过测量电容变化的方式可以得到位移信息。
电容式传感器具有较高的灵敏度和测量精度,但在环境湿度变化较大时容易受到影响。
2. 非接触式传感器(Non-contact Sensors)非接触式传感器通过无接触的方式来测量位移,常见的非接触式线位移传感器有光学传感器和磁电传感器。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
位移传感器的主要分类
根据运动方式
直线位移传感器:
直线位移传感器的功能在于把直线机械位移量转换成电信号。
为了达到这一效果,通常将可变电阻滑轨定置在传感器的固定部位,通过滑片在滑轨上的位移来测量不同的阻值。
传感器滑轨连接稳态直流电压,允许流过微安培的小电流,滑片和始端之间的电压,与滑片移动的长度成正比。
将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求,因为由温度变化引起的阻值变化不会影响到测量结果。
角度位移传感器:
角度位移传感器应用于障碍处理:使用角度传感器来控制你的轮子可以间接的发现障碍物。
原理非常简单:如果马达角度传感器构造运转,而齿轮不转,说明你的机器已经被障碍物给挡住了。
此技术使用起来非常简单,而且非常有效;唯一要求就是运动的轮子不能在地板上打滑(或者说打滑次数太多),否则你将无法检测到障碍物。
一个空转的齿轮连接到马达上就可以避免这个问题,这个轮子不是由马达驱动而是通过装置的运动带动它:在驱动轮旋转的过程中,如果惰轮停止了,说明你碰到障碍物了。
根据材质
电位器式位移传感器:它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。
普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。
但是,为实现测量位移目的而设计的电位器,要求在位移变化和电阻变化之间有一个确定关系。
图1中的电位器式位移传感器的可动电刷与被测物体相连。
物体的位移引起电位器移动端的电阻变化。
阻值的变化量反映了位移的量值,阻值的增加还是减小则表明了位移的方向。
通常在电位器上通以电源电压,以把电阻变化转换为电压输出。
线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化,其输出特性亦呈阶梯形。
如果这种位移传感器在伺服系统中用作位移反馈元件,则过大的阶跃电压会引起系统振荡。
因此在电位器的制作中应尽量减小每匝的电阻值。
电位器式传感器的另一个主要缺点是易磨损。
它的优点是:结构简单,输出信号大,使用方便,价格低廉。
霍耳式位移传感器:它的测量原理是保持霍耳元件(见半导体磁敏元件)的激励电流不变,并使其在一个梯度均匀的磁场中移动,则所移动的位移正比于输出的霍耳电势。
磁场梯度越大,灵敏度越高;梯度变化越均匀,霍耳电势与位移的关系越接近于线性。
图2中是三种产生梯度磁场的磁系统:a系统的线性范围窄,位移Z=0时,霍耳电势≠0;b系统当Z<2毫米时具有良好的线性,Z=0时,霍耳电势=0;c系统的灵敏度高,测量范围小于1毫
米。
图中N、S分别表示正、负磁极。
霍耳式位移传感器的惯性小、频响高、工作可靠、寿命长,因此常用于将各种非电量转换成位移后再进行测量的场合。
光电式位移传感器:它根据被测对象阻挡光通量的多少来测量对象的位移或几何尺寸。
特点是属于非接触式测量,并可进行连续测量。
光电式位移传感器常用于连续测量线材直径或在带材边缘位置控制系统中用作边缘位置传感器。
根据型号特性
导电塑料位移传感器:
用特殊工艺将DAP(邻苯二甲酸二稀丙脂)电阻浆料覆在绝缘机体上,加热聚合成电阻膜,或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。
特点是:平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可靠性极高、耐化学腐蚀。
用于宇宙装置、导弹、飞机雷达天线的伺服系统等。
绕线位移传感器:是将康铜丝或镍铬合金丝作为电阻体,并把它绕在绝缘骨架上制成。
绕线电位器特点是接触电阻小,精度高,温度系数小,其缺点是分辨力差,阻值偏低,高频特性差。
主要用作分压器、变阻器、仪器中调零和工作点等。
金属玻璃铀位移传感器:
用丝网印刷法按照一定图形,将金属玻璃铀电阻浆料涂覆在陶瓷基体上,经高温烧结而成。
特点是:阻值范围宽,耐热性好,过载能力强,耐潮,耐磨等都很好,是很有前途的电位器品种,缺点是接触电阻和电流噪声大。
金属膜位移传感器:
金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。
特点是分辨力高、耐高温、温度系数小、动噪声小、平滑性好。
磁敏式位移传感器:
消除了机械接触,寿命长、可靠性高,缺点:对工作环境要求较高.
光电式位移传感器:
消除了机械接触,寿命长、可靠性高,缺点:数字信号输出,处理烦琐。
磁致伸缩式位移传感器:
磁致伸缩位移(液位)传感器,通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的;该传感器的高精度和高可靠性已被广泛应用于成千上万的实际案例中。
由于作为确定位置的活动磁环和敏感元件并无直接接触,因此传感器可应用在极恶劣的工业环境中,不易受油渍、溶液、尘埃或其它污染的影响。
此外,传感器采用了高科技材料和先进的电子处理技术,因而它能应用在高温、高压和高振荡的环境中。
传感器输出信号为绝对位移值,即使电源中断、重接,数据也不会丢失,更无须重新归零。
由于敏感元件是非接触的,就算不断重复检测,也不会对传感器造成任何磨损,可以大大地提高检测的可靠性和使用寿命。
磁致伸缩位移(液位)传感器,是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。
测量元件是一根波导管,波导管内的敏感元件由特殊的磁致伸缩材料制成的。
测量过程是由传感器的电子室内产生电流脉冲,该电流脉冲在波导管内传输,从而在波导管外产生一个圆周磁场,当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时,由于磁致伸缩的作用,波导管内会产生一个应变机械波脉冲信号,这个应变机械波脉冲信号以固定的声音速度传输,并很快被电子室所检测到。
由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比,通过测量时间,就可以高度精确地确定这个距离。
由于输出信号是一个真正的绝对值,而不是比例的或放大处理的信号,所以不存在信号漂移或变值的情况,更无需定期重标。
数字激光位移传感器:
激光位移传感器可精确非接触测量被测物体的位置、位移等变化,主要应用于检测物的位移、厚度、振动、距离、直径等几何量的测量。
按照测量原理,激光位移传感器原理分为激光三角测量法和激光回波分析法,激光三角测量法一般适用于高精度、短距离的测量,而激光回波分析法则用于远距离测量。
激光发射器通过镜头将可见红色激光射向被测物体表面,经物体反射的激光通过接收器镜头,被内部的CCD线性相机接收,根据不同的距离,CCD线性相机可以在不同的角度下“看见”这个光点。
根据这个角度及已知的激光和相机之间的距离,数字信号处理器就能计算出传感器和被测物体之间的距离。
同时,光束在接收元件的位置通过模拟和数字电路处理,并通过微处理器分析,计算出相应的输出值,并在用户设定的模拟量窗口内,按比例输出标准数据信号。
如果使用开关量输出,则在设定的窗口内导通,窗口之外截止。
另外,模拟量与开关量输出可独立设置检测窗口。
激光位移传感器采用回波分析原理来测量距离以达到一定程度的精度。
传感器内部是由处理器单元、回波处理单元、激光发射器、激光接收器等部分组成。
激光位移传感器通过激光发射器每秒发射一百万个激光脉冲到检测物并返回至接收器,处理器计算激光脉冲遇到检测物并返回至接收器所需的时间,以此计算出距离值,该输出值是将上千次的测量结果进行的平均输出。
激光回波分析法适合于长距离检测,但测量精度相对于激光三角测量法要低。
