1．化工生产适宜条件的选择原则 ． 化工生产选择适宜条件的目的是尽可能加快反应速率和提高反应进行的程 节约能源和成本。依据外界条件对反应速率及化学平衡影响的规律， 度，节约能源和成本。依据外界条件对反应速率及化学平衡影响的规律， 其原则是： 其原则是： (1)对任一可逆反应，增大反应物浓度，能提高反应速率和部分 或全部 反 对任一可逆反应，增大反应物浓度，能提高反应速率和部分(或全部 或全部)反 对任一可逆反应 应物的转化率。 应物的转化率。实际生产中常利用提高廉价易得原料的浓度来提高另一原 料的转化率，如合成氨中 过量、工业制硫酸中O 过量等。 料的转化率，如合成氨中N2过量、工业制硫酸中 2过量等。
1．合成氨反应是一个 放热 反应，同时也是气体的物质的量 减小 的反应。 ． 反应， 的反应。 因此， 温度、 压强将有利于化学平衡向生成氨的方向移动， 因此， 降低 温度、 增大 压强将有利于化学平衡向生成氨的方向移动， 在一定的温度、压强下，反应物氮气、氢气的体积比为 1∶3 时，平衡混 在一定的温度、压强下，反应物氮气、 ∶ 合物中氨的含量最高。 合物中氨的含量最高。 2．在特定条件下，合成氨反应的速率与参与反应的物质的浓度的关系式为： ．在特定条件下，合成氨反应的速率与参与反应的物质的浓度的关系式为： v＝kc(N2)c1.5(H2)c－1(NH3) 。 ＝
合成氨工艺流程图
合成氨
合成氨指由氮和氢在高温高压和催化剂存在下直接合成的氨，世界上的氨除少量从焦炉气中回收副产外，绝大部分是合成的氨。
合成氨主要用作化肥、冷冻剂和化工原料.
①天然气制氨。
天然气先经脱硫，然后通过二次转化,再分别经过一氧化碳变换、二氧化碳脱除等工序，得到的氮氢混合气，其中尚含有一氧化碳和二氧化碳约0.1％～0。
3％(体积)，经甲烷化作用除去后，制得氢氮摩尔比为3的纯净气，经压缩机压缩而进入氨合成回路，制得产品氨。
以石脑油为原料的合成氨生产流程与此流程相似。
②重质油制氨。
重质油包括各种深度加工所得的渣油,可用部分氧化法制得合成氨原料气，生产过程比天然气蒸气转化法简单，但需要有空气分离装置。
空气分离装置制得的氧用于重质油气化,氮作为氨合成原料外,液态氮还用作脱除一氧化碳、甲烷及氩的洗涤剂.
③煤（焦炭）制氨。
随着石油化工和天然气化工的发展,以煤(焦炭）为原料制取氨的方式在世界上已很少采用.
o合成氨工艺流程图
o合成氨的在线分析检测点。
合成氨生产工艺介绍
1、合成氨生产工艺介绍1）造气工段造气实质上是碳与氧气和蒸汽的反应，主要过程为吹风和制气。
具体分为吹风、上吹、下吹、二次上吹和空气吹净五个阶段。
原料煤间歇送入固定层煤气发生炉内，先鼓入空气，提高炉温，然后加入水蒸气与加氮空气进行制气。
所制的半水煤气进入洗涤塔进行除尘降温，最后送入半水煤气气柜。
造气工艺流程示意图2）脱硫工段煤中的硫在造气过程中大多以H2S的形式进入气相，它不仅会腐蚀工艺管道和设备，而且会使变换催化剂和合成催化剂中毒，因此脱硫工段的主要目的就是利用DDS脱硫剂脱出气体中的硫。
气柜中的半水煤气经过静电除焦、罗茨风机增压冷却降温后进入半水煤气脱硫塔，脱除硫化氢后经过二次除焦、清洗降温送往压缩机一段入口。
脱硫液再生后循环使用。
脱硫工艺流程图3）变换工段变换工段的主要任务是将半水煤气中的CO在催化剂的作用下与水蒸气发生放热反应，生成CO2和H2。
河南中科化工有限责任公司采用的是中变串低变工艺流程。
经过两段压缩后的半水煤气进入饱和塔升温增湿，并补充蒸汽后，经水分离器、预腐蚀器、热交换器升温后进入中变炉回收热量并降温后，进入低变炉，反应后的工艺气体经回收热量和冷却降温后作为变换气送往压缩机三段入口。
变换工艺流程图4）变换气脱硫与脱碳经变换后，气体中的有机硫转化为H2S，需要进行二次脱硫，使气体中的硫含量在25mg/m3。
脱碳的主要任务是将变换气中的CO2脱除，对气体进行净化，河南中科化工有限责任公司采用变压吸附脱碳工艺。
来自变换工段压力约为1.3MPa左右的变换气，进入水分离器，分离出来的水排到地沟。
变换气进入吸附塔进行吸附，吸附后送往精脱硫工段。
被吸附剂吸附的杂质和少量氢氮气在减压和抽真空的状态下，将从吸附塔下端释放出来，这部分气体称为解析气，解析气分两步减压脱附，其中压力较高的部分在顺放阶段经管道进入气柜回收，低于常压的解吸气经阻火器排入大气。
变换与脱硫工艺流程图5)碳化工段5.1、气体流程来自变换工段的变换气，依次由塔底进入碳化主塔、碳化付塔，变换气中的二氧化碳分别在主塔和付塔内与碳化液和浓氨水进行反应而被吸收。
合成氨工艺操作规程

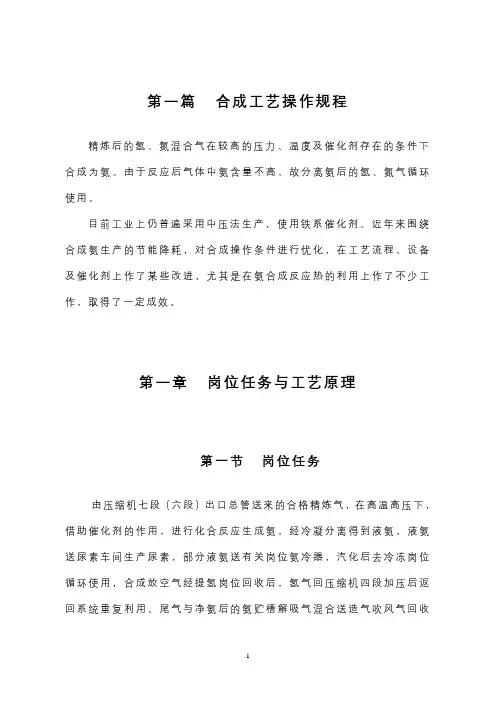

第一篇合成工艺操作规程精炼后的氢、氮混合气在较高的压力、温度及催化剂存在的条件下合成为氨。
由于反应后气体中氨含量不高，故分离氨后的氢、氮气循环使用。
目前工业上仍普遍采用中压法生产，使用铁系催化剂。
近年来围绕合成氨生产的节能降耗，对合成操作条件进行优化，在工艺流程、设备及催化剂上作了某些改进，尤其是在氨合成反应热的利用上作了不少工作，取得了一定成效。
第一章岗位任务与工艺原理第一节岗位任务由压缩机七段（六段）出口总管送来的合格精炼气，在高温高压下，借助催化剂的作用，进行化合反应生成氨，经冷凝分离得到液氨，液氨送尿素车间生产尿素，部分液氨送有关岗位氨冷器，汽化后去冷冻岗位循环使用，合成放空气经提氢岗位回收后，氢气回压缩机四段加压后返回系统重复利用，尾气与净氨后的氨贮槽解吸气混合送造气吹风气回收燃烧炉助燃。
第二节基本原理1氨合成的生产原理氨合成反应的化学方程式：N2＋3H22NH3＋Q氨合成反应的特点：①可逆反应②放热反应：A标准状况下（25℃）101325KPaB每生成1mol NH3放出46.22KJ热量③体积缩小的反应：3摩尔氢与1摩尔氮生成2摩尔氨，压力下降④必需有催化剂存在才能加快反应2 氨合成反应的平衡氨合成反应是一个可逆反应，正反应与逆反应同时进行，反应物质浓度的减少量与生成物质浓度的增加量达到相等，氨含量不再改变，反应就达到一种动态平衡。
从平衡观点来看：提高反应温度，可使平衡向吸热反应方向移动，降低温度向放热方向移动。
3 氨合成反应速度及影响合成反应的因素反应速度是以单位时间内反应物浓度的减少或生成物浓度的增加量来表示的。
影响氨反应速度的因素：3.1压力：提高压力可以加快氨合成的速度，提高压力就是提高了气体浓度，缩短了气体分子间的距离，碰撞机会增多，反应速度加快。
3.2温度：温度提高使分子运动加快，分子间碰撞的次数增加，又使分子克服化合反应时阻力的能力增大，从而增加了分子有效结合的机会，对于合成反应当温度升高，加速了对氮的活性吸附，又增加了吸附氮与氢的接触机会，使氨合成反应速度加快。
4 第3节 化学反应速率 工业合成氨
第3节化学反应速率工业合成氨化学反应速率1．表示方法用单位时间内反应物浓度的减少或生成物浓度的增加来表示。
2．计算公式v＝ΔcΔt；常用单位：mol·L－1·min－1，或写成mol/(L·min)形式。
3．与化学计量数的关系对于反应m A(g)＋n B(g)===p C(g)＋q D(g)，在同一时间段内化学反应速率v(A)∶v(B)∶v(C)∶v(D)＝m∶n∶p∶q。
4．影响因素(1)主要因素：反应物本身的性质。
(2)外因(其他条件不变，只改变一个条件)(3)理论解释——有效碰撞理论①活化分子、活化能、有效碰撞活化分子：能够发生有效碰撞的分子。
活化能(如图)：图中E1为活化能，使用催化剂时的活化能为E3，反应热为E1－E2。
有效碰撞：活化分子之间能够引发化学反应的碰撞。
②活化分子、有效碰撞与反应速率的关系(1)不能用固体和纯液体(因其浓度视为常数)表示化学反应速率，改变其用量，反应速率不变。
(2)计算反应速率时，一般用浓度的变化量(取绝对值)来表示，其值为平均反应速率。
(3)压强对反应速率的影响是通过改变反应物总体积进而使浓度改变来实现的，若改变压强后，各气体的浓度不变，则反应速率不变。
(4)温度改变对任何反应的反应速率都有影响。
1．判断正误，正确的打“√”，错误的打“×”(1)对于任何化学反应来说，反应速率越大，反应现象就越明显。
()(2)(2018·高考江苏卷)在酶催化淀粉水解反应中，温度越高淀粉水解速率越快。
()(3)由v＝ΔcΔt计算平均反应速率，用反应物表示为正值，用生成物表示为负值。
()(4)同一化学反应，相同条件下用不同物质表示的反应速率，其数值可能不同，但表示的意义相同。
()(5)根据反应速率的大小可以判断化学反应进行的快慢。
()(6)催化剂能降低反应所需的活化能，ΔH也会发生变化。
()(7)温度、催化剂能改变活化分子的百分数。
3学习情境三合成氨原料气的净化

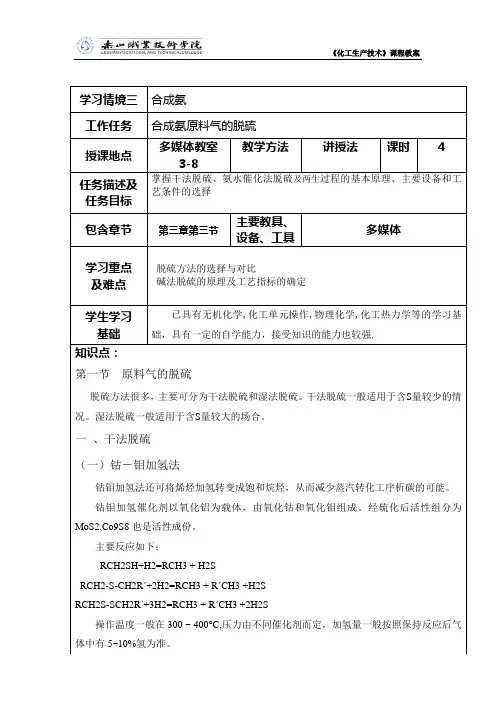

学习情境三合成氨工作任务合成氨原料气的脱硫授课地点多媒体教室3-8教学方法讲授法课时 4任务描述及任务目标掌握干法脱硫、氨水催化法脱硫及两生过程的基本原理、主要设备和工艺条件的选择包含章节第三章第三节主要教具、设备、工具多媒体学习重点及难点脱硫方法的选择与对比碱法脱硫的原理及工艺指标的确定学生学习基础已具有无机化学,化工单元操作,物理化学,化工热力学等的学习基础，具有一定的自学能力，接受知识的能力也较强.知识点：第一节原料气的脱硫脱硫方法很多，主要可分为干法脱硫和湿法脱硫。
干法脱硫一般适用于含S量较少的情况。
湿法脱硫一般适用于含S量较大的场合。
一、干法脱硫（一）钴－钼加氢法钴钼加氢法还可将烯烃加氢转变成饱和烷烃，从而减少蒸汽转化工序析碳的可能。
钴钼加氢催化剂以氧化铝为载体，由氧化钴和氧化钼组成。
经硫化后活性组分为MoS2,Co9S8也是活性成份。
主要反应如下：RCH2SH+H2=RCH3 + H2SRCH2-S-CH2R´+2H2=RCH3 + R´CH3 +H2SRCH2S-SCH2R´+3H2=RCH3 + R´CH3 +2H2S操作温度一般在300 ~ 400°C,压力由不同催化剂而定，加氢量一般按照保持反应后气体中有5~10%氢为准。
（二）氧化锌法氧化锌脱除有机硫的能力很强，可使出口硫含量<0.1ppm，当原料气硫含量＜50×10-6时，仅用它一步脱硫就行了。
若硫含量较高，可先用湿法，再用此法。
其基本原理如下：ZnO(s)+H2S(g)=ZnS(s)+H2O(g)ZnO(s)+C2H5SH(g)=ZnS(s)+C2H5OH(g)氧化锌脱硫的反应速度主要是内扩散控制，所以氧化锌脱硫剂都做成高孔率的小颗粒。
氧化锌脱硫性能的好坏用硫容量表示。
所谓硫容就是每单位质量氧化锌能脱除S的量。
氧化锌脱硫性能的好坏用硫容量表示。
所谓硫容就是每单位质量氧化锌能脱除S的量二、湿法脱硫湿法脱硫可分为化学吸收法、物理吸收法和化学物理综合吸收法等。
第三章 氨的合成
不同温度、压力时平衡氨摩尔分数的数据见表3-3
氢氮比为3时一些温度、压力下平衡氨含量的值
P/MPa T/℃ 10 15 20 43.00 33.00 24.71 18.24 12.62 32 54.00 43.60 34.24 30.90 18.99 60 80
360
384 424 464 504 552
又 ∵
yH 2 yN2
r
y NH 3 y H 2
yH 2 r
yi 1
∴
pN 2 PyN 2 P(1 y NH 3 yi ) / 1 r
1 r yH 2 ( ) 1 y NH 3 yi r r pH 2 PyH 2 P (1 y NH 3 yi ) 1 r
(控制步骤, 慢 )
2Nσ + 3H2 = 2NH3 + 2σ (快，达到平衡)
根据氮在催化剂表面上的活性吸附是氨合成过程的控制步骤、氮
在催化剂表面呈中等覆盖度、吸附表面很不均匀等条件，捷姆金和佩 热夫导得的速度方程式如下：
在铁催化剂上：
rNH 3 k1 p N 2
p1.5 H2 p NH 3
作条件下，合成反应能达到的最大限度。
平衡氨含量的计算： 设：进口氢氮比为r，总压为P， 达到平衡时混合气中NH3的平衡组成为yNH3， 惰性气体组成为yi，
平衡氨含量的计算：
以1kmol为计算基准：则有
y NH 3 yH 2 y N 2 yi 1
即 yH 2 r y N 2
⑷ 温度对反应速率的影响
化学反应速度，随着温度的升高而显著加快。这是因为 温度升高，反应物运动的速度加快，分子间碰撞次数增 加，从而增加了分子有效接触的机会。对于氨合成反应 也是同样的道理，温度升高，加速了氮的活性吸附，同 时又增加了吸附氮与氢的接触机会，使氨合成反应速度 加快。 但升高温度对平衡氨产率始终不利。起初在远离平衡的 情况下，反应速度是随着温度的升高而增大的，达到最 大值；以后再升高，由于受平衡的影响，以后反应速度 又趋于下降，从反应机理来看，因为这时逆反应速度增 加得更快了。
合成氨的工艺流程
合成氨的工艺流程氨是重要的无机化工产品之一，在国民经济中占有重要地位。
除液氨可直接作为肥料外，农业上使用的氮肥，例如尿素、硝酸铵、磷酸铵、氯化铵以及各种含氮复合肥，都是以氨为原料的。
合成氨是大宗化工产品之一，世界每年合成氨产量已达到1亿吨以上，其中约有80%的氨用来生产化学肥料，20%作为其它化工产品的原料。
德国化学家哈伯从1902年开始研究由氮气和氢气直接合成氨。
于1908年申请专利，即“循环法”，在此基础上，他继续研究，于1909年改进了合成，氨的含量达到6%以上。
这是目前工业普遍采用的直接合成法。
反应过程中为解决氢气和氮气合成转化率低的问题，将氨产品从合成反应后的气体中分离出来，未反应气和新鲜氢氮气混合重新参与合成反应。
合成氨反应式如下:N2+3H2=2NH3(该反应为可逆反应,等号上反应条件为:"高温，高压",下为:"催化剂")合成氨的主要原料可分为固体原料、液体原料和气体原料。
经过近百年的发展，合成氨技术趋于成熟，形成了一大批各有特色的工艺流程，但都是由三个基本部分组成，即原料气制备过程、净化过程以及氨合成过程。
合成氨是由氮和氢在高温高压和催化剂存在下直接合成的氨。
别名:氨气。
分子式NH3英文名:synthetic ammonia。
世界上的氨除少量从焦炉气中回收副产外，绝大部分是合成的氨。
合成氨装置模型图: 1.工业生产上合成氨装置图2、合成氨工艺流程叙述:(1)原料气制备将煤和天然气等原料制成含氢和氮的粗原料气。
对于固体原料煤和焦炭，通常采用气化的方法制取合成气;渣油可采用非催化部分氧化的方法获得合成气;对气态烃类和石脑油，工业中利用二段蒸汽转化法制取合成气。
(2)净化对粗原料气进行净化处理，除去氢气和氮气以外的杂质，主要包括变换过程、脱硫脱碳过程以及气体精制过程。
? 一氧化碳变换过程在合成氨生产中，各种方法制取的原料气都含有CO，其体积分数一般为12%~40%。
第三章 无机化工单元 合成氨 合成工段[PPT课件]
![第三章 无机化工单元 合成氨 合成工段[PPT课件]](https://img.taocdn.com/s3/m/fe8788e5d5bbfd0a79567362.png)
4、氨合成流程和设备
大型氨厂的流程主要有： ★美国凯洛格 ★丹麦托普索 ★日本NEC ★英国ICI 虽然各公司的合成工艺有差异，但氨合成 反应的特性使各工艺具有许多相同之处：
氨合成是一个循环过程：由于受平衡制约， 氨的合成率不高，大量未反应的N2、H2气 体需循环利用。 基本步骤：氨的合成、氨的分离．新鲜氢 氮气的补入，未反应气体的压缩与循环， 反应热的回收与惰性气体排放。 氨合成工艺流程的设计关键：在于合理组 合上述几个步骤，其中主要是合理确定循 环机、新鲜气补入及惰性气体放空的位置 以及氨分离的冷凝级数和热能的回收方式。
径向多段冷激式合成塔（托普索）
反应气出口
冷副线气体入口
径向多段冷激式合成塔
内部间接连续换热式合成塔
反应气
反应气
合成气入口
并流双套管
近期国内开发的合成氨有关技术
计算机应用技术。 造气生产集散控制系统； 造气炉炉况监测与优化系统； 造气专用集散系统； 合成、变换工段优化控制系统。 低温变换工艺技术。 全低变工艺技术(一氧化碳低温变换技术)； 一氧化碳低硫低温变换工艺技术；
3、反应机理和动力学 合成氨反应是气固相催化反应，经历内外 扩散、吸附解吸、反应等过程。其反应机 理如下： N2+σ-Fe=[σ-Fe]N2 [σ-Fe]N2=2 [σ-Fe]N 2[σ-Fe]N+H2=2[σ-Fe]NH 2[σ-Fe]NH+H2=2[σ-Fe]NH2 2[σ-Fe]NH2+H2=2[σ-Fe]NH3 [σ-Fe]NH3=[σ-Fe]+NH3
●驰放气 由于惰性气体的不断累积，当到一定量时会影 响合成反应，降低合成率和氨的平衡含量。因此， 需定期或连续放空一些循环气。
合成氨各工序工艺详细流程
合成氨各工序工艺详细流程
一、蒸汽炒烧式合成氨工艺
1、反应原料预处理及收集：以天然气为反应原料进行洁净预处理，将其中的硫氢离子捕集处理；
2、冷凝：利用空冷凝器将原料液冷凝后进入反应釜；
3、蒸汽炒烧：将原料液放入釜中增温，增温到某个温度时，将蒸汽灌进反应釜并炒烧反应；
4、气-液回收：将反应釜中产生的氰气和氨气经过冷凝式压缩凝结回收；
5、洗涤液回收：将氰气和氨氧化后产生的洗涤液回收处理；
7、回收固体：将反应釜中凝聚的氯化磷等固体物质回收并进行进一步处理；
二、NH3-NH3-N2反应式氨的制备
1、原料准备：准备碘化氨、碳氢气、氮气等原料进行反应；
2、液-液混合：将碳氢气、碳氢气、氮气和碘化氨通过特定设备混合液化；
3、反应：将液态原料放入反应器中，加热反应工艺，由气相催化剂催化反应，化学反应过程中产生的氨收集回收；
4、冷凝：将反应后的气体回收到冷凝器中，通过冷凝介质冷凝凝结；
5、收集：将氨从冷凝罐中收集。
氨合成
第三节 氨合成催化剂
二、催化剂的还原与保持
氨合成催化剂的主要活性组分是Fe3O4 ，必须经过 还原后才有活性，该活性不仅与还原前的化学组成和 结构有关，而且与制备方法及还原条件有很大关系。
第二节 氨的合成反应动力学
第二节 氨的合成反应动力学
第二节 氨的合成反应动力学 一、动力学方程 氮和氢在催化剂上的反应，一般认为是氮被催化剂活化吸 附离解为氮原子,然后逐步生成NH、NH2、NH3；
氨合成反应历程 (1)气体反应物扩散到催化剂外表面; (2)反应物扩散到催化剂毛细孔内表面; (3)气体被催化剂内表面活性吸咐; (4)反应气体在催化剂表面上进行化学反应,生成一系列中 间化合物,形成吸附态的氨
为统一物料基准，采用氨分解基流量表示
混合气体流量以氨分解基流量表示公式
N
1
N0 y( NH 3 )
V0
22.41 y( NH 3 )
第二节 氨的合成反应动力学
影响氨合成反应速度的因素:
(1)压力:提高压力,使一定质量的气体体积相应减小,单位 体积中气体分子数增加,因而缩短了分子间距离,分子碰撞 的机会增多,促使反应速度加快.正反应速度与压力成1.5次 方关系,而逆反应速度与压力成0.5次方关系,所以提高压力 明显有利于氨合成反应速度.
F 38338.9 0.23131
T
T3
p
22.3864T 10.57 104T 2 7.0828 106T 3k J / k mol
实际上由于混合时吸热，其热效应小于以上计算值.
合成氨各工序工艺详细流程
一、合成氨装置工艺流程说明合成氨装置由一氧化碳变换、酸性气体脱除、硫回收、气体精制、合成气压缩、氨合成、冷冻工序共7个工序组成。
1．一氧化碳变换工序工艺流程说明来自煤气化装置的粗煤气（242.25℃ 6。
25MPag）进入变换原料气分离器(S04101），分离夹带的水分，再进入煤气过滤器（S04102），除去煤气中的其他杂质。
净化后的煤气经煤气换热器（E04101）加热到280℃左右，后进第一变换炉（R04101）进行变换反应，出第一变换炉的高温变换气进煤气换热器（R04101）换热，在煤气换热器（E04101）中加热煤气化装置来的粗煤气，换热后的变换器进入中压废热锅炉（E04103）中，在此，副产2。
6MPa(G)的中压饱和蒸汽，然后在265℃左右进入第二变换炉（R04102）。
第二变换炉(R04103）出来的变换气经过中压废锅II（E04102）调温至260℃左右后进第三变换炉（R04103）继续进行反应。
出第三变换炉（R04103)的变换气进低压废热锅炉（E04105）副产0.6MPa（G)的低压饱和蒸汽，此时变换气温度降至202℃左右，进入1＃变换气分离器(S04104）分离出冷凝液后，变换气继续进入锅炉给水预热器（E04113）降温，在2#变换气分离器(S04104)分离冷凝液后进入除盐水预热器II（E04107）,在5＃变换分离器(S04110）中分离出冷凝液后继续进入除盐水预热器(E04114)中，此时温度降至70℃,经3＃变换气分离器（S04105)后分离冷凝液，而后再进入变换气水冷器(E04108),冷却至40℃后进入酸性气体脱除工序。
从1＃、2#和5#分离器（S04103、S04104、S04110）出来的高温冷凝液经冷凝液闪蒸槽(S04109)汇合并闪蒸后，液相经冷凝液泵II（P04103A/B）加压后，直接送往煤气化装置。
一氧化碳变换工序的低温工艺冷凝液、低温甲醇洗来的洗氨水以及塔顶回流液进入冷凝液汽提塔上部（冷凝液汽提塔操作压力0.4MPaa)，在冷凝液汽提塔中用来自管网的低压蒸汽汽提,从冷凝液汽提塔底部出来的汽提后工艺冷凝液NH3含量小于10ppm，从冷凝液汽提塔顶部出来的气体尾气在汽提气水冷器(E04109)中用循环水冷却到40℃后进尾气分离器(S04107）,尾气分离器（S04107）分离出来的冷凝液一部分送到冷凝液汽提塔顶部作为回流液，约有33-55%的冷凝液送氨法脱硫装置,出汽尾气分离器（S04107）的汽提尾气送火炬焚烧处理。
第三章合成氨生产技术
第三章合成氨生产技术知识目标●了解氨的性质、用途、贮存和合成氨技术的发展，原料气制备的主要设备；●理解制气、净化和氨合成的基本原理及工艺参数条件分析方法，各种催化剂的组成和使用条件；●掌握不同原料的制气方法、特点和条件，原料气净化方法、特点和要求，氨合成工艺控制条件、及工艺流程图的阅读分析和合成塔的结构特点。
能力目标●能分析、判断和选择合成氨制气、净化、合成的工艺条件；●能阅读和绘制合成氨生产工艺流程图以及设备简图；●能进行合成氨生产过程中有关物料、热量衡算及原材料消耗、生产能力等工艺计算能力。
第一节概述氨是化学工业中产量最大的产品之一，是化肥工业和其他化工产品的主要原料。
现约有80%的氨用于制造化学肥料，除氨本身可用作化肥外，可以加工成各种氮肥和含氮复合肥料，如尿素、硫酸铵、氯化铵、硝酸铵、磷酸铵等。
可以生产硝酸、纯碱，含氮无机盐等。
氨还被广泛用于有机化工、制药工业、化纤和塑料工业以及国防工业中。
因此，氨在国民经济中占有重要地位。
目前氨是由氮气和氢气在高温、高压和催化剂作用下直接合成而得。
查一查氨的发现和合成氨的发展除电解法外，不管用何种原料制得的粗原料气中都含有硫化物、一氧化碳、二氧化碳，这些物质都是氨合成催化剂的毒物，在进行合成之前，需将其彻底清除。
因此，合成氨的生产过程包括以下三个主要步骤。
原料气的制取制备含有氢气、一氧化碳、氮气的粗原料气。
原料气的净化指除去原料气中氢气、氮气以外的杂质，一般由原料气的脱硫，一氧化碳的变换，二氧化碳的脱除，原料气的精炼等组成。
原料气压缩与合成将符合要求的氢氮混合气压缩到一定的压力，在铁催化剂与高温条件下合成为氨。
第二节原料气的制备目前，合成氨生产原料按状态分主要有固体原料，如焦炭和煤；气体原料，如天然气、油田气、焦炉气、石油废气、有机合成废气；液体原料，如石脑油、重油等。
生产方法主要有固体燃料气化法（煤或焦炭），烃类蒸汽转化法（气态烃、石脑油），重油部分氧化法（重油）。
合成氨工艺作业
合成氨工艺作业第一部分合成氨概述第一节氨的生产简史世界上第一个研究成功合成氨技术的科学家是德国巴斯夫荷技术大学的哈伯教授，他在1901年开始研究氢与氮直接合成氨的研究，1908年在实验室研究取得成功。
哈伯经研究发现：氨的合成转化率非常小，只有把高压的气体进行循环并将生成的氨在高压下除去，氨合成的技术方法是可行的。
哈伯的这一著名的“循环法”专利一直被应用到现今的合成氨厂德国的巴斯夫（BASF）公司对哈伯的氨合成研究很感兴趣，购买了哈伯的专利，并授予布什伟氨合成工业化项目的负责人。
哈伯完成了合成氨的基础研发工作，布什实现了合成氨的工业化。
两人密切合作，1913年9月9日世界上第一座工业化的合成氨工厂在德国建成投产，氨厂的生产能力为30t/d。
所以，合成氨工业的发展史迄今将近100年。
第二节氨的性质和用途1.氨的物理性质氨为无色透明、有强烈刺激臭味的气体，能灼伤皮肤、眼睛、呼吸器官粘膜。
氨的密度为0.771Kg/Nm3 ，液氨的比重0.667（20℃），液氨挥发性很强、气化热较大。
氨极易溶于水，可生产含氨15～30%（重量）的商品氨水，氨溶解时放出大量的热。
氨的水溶液呈弱碱性，易挥发。
2.氨的化学性质液氨或干燥的氨气对大部分物质没有腐蚀性，但在有水的条件下，对铜、银、锌等金属有腐蚀作用。
氨的自燃点630℃，在空气中燃烧分解为氮和水。
氨与空气遇火能爆炸，在常压常温下氨的爆炸范围为15.5～28%，或13.5～82%（在氧气中）。
氨是活泼性化合物，与酸作用生成盐类。
例如，氨与硝酸作用生成硝酸铵，与二氧化碳作用生成氨基甲酸铵，然后脱水生成尿素。
3.氨的用途（1）氨主要用于农业。
除氨本身就可作为化肥外，几乎所有的氮肥、复合肥料都离不开氨。
（2）氨不仅对发展农业有着重要的意义，而且也是重要的工业原料，广泛用于制药、炼油、合成纤维、合成树脂等工业部门。
（3）将氨硝化可制成硝酸。
硝酸用来制造氮肥，也是生产炸药、染料等产品的化工原料。
化工工艺学合成氨幻灯片PPT
(3) 转化系统的余热回收
现代大型氨最重要的特点是充分回收生产过程的余热， 产生高压蒸气作为动力。
29 合成氨工业
