GB4706安全试验原始记录
电气安全测试讲解
带电部件与易触及金属部件之间的绝缘连接结构，应能承受一 定的高 压冲击能力。
方法：
电源输出端连接带电部件与易触及金属部件，设臵1750V50Hz，历时1S 的测试电源（工作电压115V产品测试电压设臵1250V）。 通过泄漏电流的大小或峰值来判定是否为良品。
H/P DUT R R L Arcing 泄漏 過載 CPU
部件、对相关部件的漏电电流，分别进行静态、动态极性交换泄漏电
流测试。 静态泄漏电流一：测量L端对地泄漏电流
K1
被测体
模拟人体 阻抗电路
K2
a
b
1.06U额 L N
静态泄漏电流二：测量N端对地泄漏电流
被测体
模拟人体 阻抗电路
a
b
K1
K2
1.06U额 L N
动态泄漏电流一：测量L端对地泄漏电流
模拟人体 阻抗电路
计算：
测量接地端子或接地触点与易触及接地金属部件之间的电压降，与25A
电流计算出的电阻值，即为接地电阻值。 记录： 对多个远端易触及接地金属部件部位进行测试，并记录测量电阻值， 并取最大值最为测试结果。 标准： 要求测试的接地电阻值小于0.1Ω。 应用理解： 测量接地电阻时，电源软线的阻抗不计算在内。
被测体
1.06U额 L N
动态泄漏电流二：测量N端对地泄漏电流
被测体
模拟人体 阻抗电路
1.06U额 L N
记录：分别记录各组测试数据，最终结果取最大值。 标准：要求测量的泄漏电流值小于3.5mA。
注意点：
应用理解：
电动产品与组合型产品以1.06倍额定电压进行测试，电热产品以1.15倍 额定电压进行测试。 对于组合型产品，泄漏电流限值在电热或电动产品规定的限值内取较 大值，不能将两个限值相加。
GB4706.1评价报告模板
3.5.5
4)可触及部分用双重绝缘或加强绝缘隔离与带电部件隔离。
5)用元件的阻抗防止超过容许值的外壳漏电流流向可触及部分。 防除颤应用部分与其他部分隔离应设计成： —在对与防除颤应用部分连接的患者进行心脏除颤放电期间，危险的电能不出现在： 3.5.6 外壳，包括可触及导线和连接器的外表面； 任何信号输入部分； 任何信号输出部分；
2.2 试验依据： GB9706.1 2.3 判定：
2.3.1 P(Pass) 试验结果符合要求 2.3.2 F(Fail) 试验结果不符合要求 2.3.3 N/A 2.3.4 / 要求不适合用于该产品,或不进行该项试验 暂时未进行此项试验 （To Be Determined）试验结果待定 （Reference）参考数值
机械强度
设备包括形成其部件的任何调节孔盖及其所有零件，应有足够的刚度各强度。 可携带式设备上的提拎把手或手柄，应能够承受设备重量四倍的力。 用于支撑和（或）固定患者的各部件，应设计、制造成使身体损伤和固定件意外松动的危险减 到最小
3.7.3
---支承成年患者的部件应按照患者有 135kg 的质量（正常载荷）设计 ---—制造商规定用于特殊情况，例如儿童时，额定负载应减少 ---当患者支撑断裂会造成安全方面危险时，应按第 28 章的规定 正常使用时手持的设备或设备部件， 不得因为从 1m 高处坠落在硬性表面上而出现安全方面危险。 （以三个不同起始姿态自由跌落在 50MM 的硬木上） 携带式设备或移动式设备，应能承受由于粗鲁搬运而产生的应力。
3.1.7
3.1.8
3.1.9
3.2 3.2.1 3.3 3.3.1 3.3.2 3.3.3
序号
3.4 3.4.1
安全检测项目及检测要求 外壳和防护罩
断路器检验原始记录
断路器检验原始记录
管理编号：XXXXXXXXX共 页 第 页
样品编号
委托日期
报告编号
试验日期
样品名称
样品状态
□正常 □异样
规格型号
产家牌号
检验依据
□GB 10963.1-2005 □GB 16916.1-2014 □GB 16917.1-2014 □GB10963.2-2008
□GB/T 4207-2012□GB/T5169.10-11-2006
主要仪器设备
□潮湿箱（ ）□耐电压测试仪( )□绝缘电阻测试仪( )
□烘箱（ ） □标准试验指系列（ ）□扭矩扳手（ ）
□球压试验仪（ ） □灼热丝测试仪（ ）□电痕化指数测试仪（ ）
□断路器性能试验机（ ）□其他
标志耐久性
试验方法
2
3
电击保护
用连接指示器的标准试验指检查
□带电部位易触及 □带电部位不易触及
是否为热塑性材料外壳或盖的试样
□是
□否
试验环境℃
试件受力/时间
检测结果
N/ min
耐电痕化
试验
试验电压V
试液滴落间隔时间s
试液滴数/滴
试验结果
1
□有闪络或击穿 □无闪络或击穿
2
□有闪络或击穿 □无闪络或击穿
3
□有闪络或击穿 □无闪络或击穿
薄纸被点燃或烧焦松木板
□有□无
□有□无
校核人： 主要试验人：
XXXXXXXX有限公司
断路器检验原始记录
管理编号：XXXXXXXXXXXXXX共 页 第 页
样品编号
委托日期
报告编号
试验日期
样品名称
4706标准解析精品文档
电击危险防护
泄漏电流通过用GB/T12113(idt IEC60990)中 图4所描述的电路装置进行测量
IEC60479频率影响（15Hz到1MHz）
电击的两种保护手段
I类器具-保护接地（接地电阻小于0.1Ω ） II类器具-双重绝缘（附加一层绝缘）或加强绝 缘
III类器具-低电压（隔离或保护阻抗）
3、定义：3.1.9正常工作、3.1.10 额定脉冲电压、3.1.11危险性功能 失效、3.3.5功能绝缘、3.3.11II类结 构、3.3.13III类结构、3.4.4保护特 低电压电路、3.5.3驻立式器具、 3.5.4固定式器具、3.6.4带电部件、 3.7.6保护装置、3.7.7热熔断体、 3.8.2断开装置、3.8.4PTC发热元件、 3.8.5用户维护保养、3.9.1电子元件、 3.9.3保护电子线路、3.9.4B级软件、 3.9.5C级软件
电子线路的保护
— 硬件保护（第19.11.2、19.11.3章） — 软件保护（附录R） — EMP （19.11.4） — 其它 （20章、22章、24章、32章，主要有 特殊标准决定）
机械和其它安全防护 — 挤压、夹锁（门） — 运动部件 — 液压 — 锋利锐边 — 玩具形状 — 稳定性 — 小孩的陷阱（冰箱、陈列柜） — 等等
冰箱密封剂泄漏引起的爆炸
洗衣机不稳定造成的问题
辐射、毒性和类似危险
— 臭氧（03） — CO — 紫外线（UV） — 氢气（H2） 特标规定
火灾和过热危险 球压试验： — 外壳 — 支撑带电部件 — 附加绝缘和加强绝缘材料
耐火试验 灼热丝试验和针焰试验
第二部分：GB4706.1-92与GB4706.1-2019差异介绍
断路器检验原始记录
□有□无
□有□无
脱扣试验
试样型式
额定电流In(A)
试验电流A
设定(不)脱扣时间s
脱扣时间s
检测结果
1.13In
□脱扣□不脱扣
1.45In
□脱扣□不脱扣
2.55In
□脱扣□不脱扣
□脱扣□不脱扣
□脱扣□不脱扣
剩余电流
试件型号
额定电流A
试验电流mA
分断时间s
不驱动时间s
检测结果
1
2
3
1
2
3
1
2
3
1
检测结果（有无闪络或击穿）
试样1
试样2
试样3
主触头断开同一级进出线之间
V/ min
□有□无
□有□无
□有□无
主触头闭合极与极之间
V/ min
□有□无
□有□无
□有□无
主触头闭合极与框架之间
V/ min
□有□无
□有□无
□有□无
金属部件与框架之间
V/ min
□有□无
□有□无
□有□无
框架怀绝缘材料衬垫之间
V/ min
2
3
电击保护
用连接指示器的标准试验指检查
□带电部位易触及 □带电部位不易触及
是否为热塑性材料外壳或盖的试样
□是
□否
试验环境℃
试件受力/时间
检测结果
N/ min
耐电痕化
试验
试验电压V
试液滴落间隔时间s
试液滴数/滴
试验结果
1
□有闪络或击穿 □无闪络或击穿
2
□有闪络或击穿 □无闪络或击穿
3
□有闪络或击穿 □无闪络或击穿
电器浴霸检验原始记录教材
样品型号检验依据GB 4706.1-2005 GB 4706.23-2008 环境条件温度：℃相对湿度：%仪器名称触电检验显示仪电压电流功率测试仪接地电阻测试仪交流耐压测试仪游标卡尺千分尺钢卷尺序号检验项目标准条款标准要求试验结果1 分类6.1在电击防护方面，器具应属于下列各种类别之一：0类、0Ⅰ类、Ⅰ类、Ⅱ类、Ⅲ类6.2 器具应具有适当的防水等级2 标志和说明7.1 额定电压或额定电压范围，V7.1 电源性质符号，标有额定频率者可不标7.1 额定输入功率，W或额定电流,A7.1 制造商或责任承销商的名称、商标或识别标志7.1 器具型号或系列号7.1 Ⅱ类结构符号（仅用于Ⅱ类工具）7.1 防护等级IP代码,IPXO不标出7.6 有禁止覆盖符号，符号高度至少为15mm字体高度至少为3mm7.6 使用符号时，应与标准规定符号一致7.8除Z型连接外，用于与电网连接的接线端子应按下述标示：连接中线的端子用N 标示，保护接地端子用标示7.10驻立式器具上开关的不同档位，以及所有器具上控制器的不同档位，都应该用数字、字母或其他视觉方式注明7.12使用说明应随器具一起提供，使用说明只要在正常使用中是可见的也可标在器具上7.12对于有专门制备软线的X型连接的器具，使用说明应包括下述内容：“如果电源软线损坏，必须用专用软线或从其制造商或维修部买到的专用组件来更换。
”7.13使用说明和本部分要求的其他内容，应使用此器具销售所在地所在国的官方语言文字写出。
7.14本部分要求的标志应清晰易读并持久耐用。
用手拿沾水的布擦拭标志15s,再用沾汽油的布擦拭15s,标志应清晰易读，标志牌应不易揭下且不应卷边。
3对触及带电部件的防护8.1 器具的结构和外壳应使其对意外触及带电部件有足够的防护8.2Ⅱ类器具和Ⅱ类结构，其结构和外壳对与基本绝缘以及仅用基本绝缘与带电部件隔开的金属部件意外接触应有足够的防护4输入功率和电流10.1器具在正常工作温度下，其输入功率对额定功率的偏差（偏差=（实测输入功率－额定功率）/额定功率×100%）不应大于：额定电压（V）额定功率（W）输入电压（V）输入电流（A）实测输入功率偏差。
GB4706系列标准释义 通用要求部分-试验的一般条件
其他能源对器具所带来的影响。
验室外界环境温度最接近的一个温度值， 者作为结论。初学者尤其需要采用这种
５．５器具或它的任一运动部件，都应处在 作为试验室的试验温度值；
方法。
24
标 准 ● 检 测 ● 认 证
Standards/Testing/Certification
标准原文
与电动器具相同的系数乘法（５．８．２）；
２有规定系数时，如额定电压范围为２２０～ １ 本条没有像第８．４．２条、第８．４．３条那样 ５．１１打算用柔性软线连接到固定布线的器
２４０Ｖ 的电动器具，在进行发热试验时，则 明确器具的类型，但从描述中可以确认， 具，则把相适用的柔性软线连接到器具上
需要施加 ０．９４ × ２２０Ｖ 和 １．０６ × ２４０Ｖ 的 此种情况多出现在电热器具或组合型器 再进行试验。
②样品的结构或特性不符合标准要 置的限制或被相变温度所影响（例如当水 具，或适用于交直流电源的器具，如果不
求，“一目了然”；
沸腾时），若有疑问时，则环境温度保持在 能确认哪种情况最不利，则应在两种情
③样品的结构或特性在经历试验时， ２３ ± ２℃。
况下进行规定的试验，取其最不利的结
可能危及试验人员或设备。
［释 义］
果。本标准有许多地方提到“两者之间选
标准原文
１ 环境温度一般为 ２０±５℃，并不意味着 择其中最不利的”的问题，这时，如果不
５．４当试验中的各种器具还使用其他形式 在试验过程中，环境温度可以在１５～２５℃ 能判定其中的“最不利”，则应该将两者
的能源（如：气体）时，则必须考虑消耗 范围内无限制的波动。建议选择一个与试 都加以考虑，然后选择其结果为最不利
组合型器具，当规定其电源电压等于其 选择一种最不利的情况进行试验，如果不 的电热元件或附件时，则器具用那些会
gb4706家用和类似用途电器的安全
本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！GB 4706家用和类似用途电器的安全IEC前言1）国际电工委员会（IEC）在技术方面的正式决议或协议是由所有对其感兴趣的国家委员会参加的技术委员会来制定的，因此，在所涉及问题上它们都尽可能如实地表述一种国际性的一致观点。
2）它们以一种推荐性的方式供国际使用，为各国委员会所接受。
3）为了促进国际协调，国际电工委员会（IEC）希望各国委员会应在本国条件允许的情况下，在本国标准中采用IEC标准。
所有IEC标准与本国对应标准之间的差异，都应在后者中尽可能清楚地指出。
本标准由IEC第61技术委员会：“家用和类似用途电器的安全”制定。
本标准以下述文件为依据：有关本标准被通过时表决的全部材料可在上面所示的表决报告中找到。
该通用要求（Part 1）要与适合的特殊要求（Part 2）结合使用，在特殊要求中包括了对通用要求中对应条款的补充和修正以给出对每种产品的有关要求。
个别的国家可能希望该标准对那些在特殊要求中没有提到的器具，以及按新的原理而设计的器具的适用问题，按其合理程度给予考虑。
如果器具的几种功能由几个不同的IEC 335的特殊要求所覆盖，则相关的特殊要求只要合理应分别用于各自的功能。
如果适用，一种功能对其他功能的影响也应考虑到。
在附录A中列出的其他IEC和ISO标准是作为规范来引用的。
除附录H外，所有的附录都是作为规定来使用的。
一些国家存在下列差异：——2.5.2：安全特低电压不应超过30V（峰值42.4V）（美国）。
——2.8.5：电源的断开不被认为是手动操作（澳大利亚和新西兰）。
——3：不允许在器具的中线上有直流元件（澳大利亚）。
——4.7：试验环境温度为25℃±10℃（日本和美国）。
——4.14：不易带电的易触及金属部件（例如一个金属铭牌或是在一个塑料外壳上的装饰件）不必接地，易触及的非金属部件只需提供基本绝缘（美国）。
实验原始记录模板(检查)
三、 检查 1. 水分标准：取本品内容物，照水分测定法（药典2005二部附录Ⅷ M 第一法 A ），以为溶剂，水分不得过 %。
仪器： 水分测定仪：结果： 标定值： mg/ml RSD= % （附水分报告）2.干燥失重标准：照干燥失重法测定，于 ℃干燥至恒重，减失重量不得过 %。
仪器：烘箱： 恒温减压干燥箱： 真空泵：电子天平： （感量0.1mg ）方法：烘箱干燥法、恒温减压法、干燥器干燥法（分常压、减压两种） 干燥剂：硅胶（显蓝色）、五氧化二磷（粉未状）、无水氯化钙（块状）结果： 批号： 单位：g公式：干燥失重（%）=（W 0+W 1-W 3）/ W 1×100% 结论：符合规定温度：湿度：3．（重量）装量差异标准：取本品20片（5瓶），按药典二部附录方法检查，限度为±%。
仪器：电子天平：感量0.1mg（适用于平均片重0.30g以下的片剂）感量1mg（适用于平均片重0.30g或0.30g以上的片剂）结果：重量差异（片剂）单位：g公式：（重量）装量差异（%）=（W供- w平均）/ w平均× 100%装量差异= - ～+ %结论：符合规定4．酸度（碱度）标准：取供试品加水制成每1ml中含mg的溶液，依法测定。
pH值应为～。
仪器：酸度计：电子天平：供试液：g ―→ml结果：温度：湿度：5. 溶液的澄清度与颜色、pH值标准：仪器：澄明度检测仪：酸度计：方法：取供试品5瓶, 分别按标示量加水制成每1ml 中含mg的溶液，与浊度标准液及标准比色液比较后，测定pH值。
供试液：每瓶加水ml结果：6. 不溶性微粒（例如）标准：每1.0g样品中含10μm以上的微粒不得过6000粒，含25μm以上的微粒不得过600粒方法：取本品3份，加微粒检查用水制成每1ml中含50mg的溶液，依法检查（中国药典2010年版二部附录IX C）结论：符合规定不符合规定7. 可见异物仪器：澄明度检测仪：方法：灯检法、光散射法（深色透明容器或大于7号颜色）结果判定：5份供试品在静置一定时间后轻轻旋转时均不得检出烟雾状微粒柱，且不得检出金属屑、玻璃屑、长度或最大粒径超过2mm纤维和块状物等明显可见异物。
GB47061家用电器通用安全标准解析
目录：
一、在开发阶段重视安规要求的重要性 二、危险性分析 三、家用电器安全通用标准GB4706.1解析 四、结 构 检 查 程 序 五、 结 构 设 计 特 别 提 示
一、在开发阶段重视安规要求的重要性
可采取的 技术及解 决问题所 需要的相 对费用
＋15% or 0.3A(取大者)
三、家用电器通用安全标准GB4706.1解析： 温升测试
三、家用电器通用安全标准GB4706.1解析： 工作状态下电气强度测试
三、家用电器通用安全标准GB4706.1解析： 工作状态下泄漏电流
三、家用电器通用安全标准GB4706.1解析： 防尘等级
三、家用电器通用安全标准GB4706.1解析： 防水等级
三、家用电器通用安全标准GB4706.1解析： 电源连接和外部软线
器具质量 kg
拉力和扭矩
拉力 N
扭矩 N.m
≤1
30
0.1
＞1～4
60
0.25
＞4
100
0.35
软线入口应有衬套；
入线口处、电源软线的导线与器具外壳之间的绝缘层要求视外壳材料的 不同来定；
电源软线固定装置应符合标准要求（当固定装置的一部分被拆下时，其 与部分仍保留在其安装位置）
注 意！ 加 强 绝 缘 措 施 应 慎 用
三、家用电器通用安全标准GB4706.1解析： 输入电流偏差
器具类型 所有器具
电热器具和联合型 器具
额定输入功率（W） ≤25
＞25 and ≤200
＞ 200
电动器具
＞25 and ≤300 ＞ 300
允许偏差 ＋20% ±10% ＋5% or 0.1A (取大者) －10% ＋20%
空调器安全检测工艺规范
空调器安全检测工艺规范一、原理及作用在消费者意识高涨的现今，每一种电器产品必须不能让使用者有触电的机会，因此。
每一种电器产品在出厂之前有严格的测试。
目前我公司的空调器采用的检验标准为GB/T7725-1996(GB4706),该标准针对安全性能检测的指标有绝缘电阻、电气强度（耐压强度）、泄漏电流、接地电阻共四项内容。
1.1绝缘电阻测试是施加一个较大的恒定（规定）电压（直流500V或1000V）主要测量空调火线（带电部分）与机壳之间的电阻。
1.2电气强度（耐压强度）是以两倍于空调器的工作电压，再加上1000V作为测试的标准电压的情况下测试空调器火线（带电部分）与机壳的漏电流。
1.3泄漏电流是模拟人体阻抗电路，施加233V（1.06倍额定电压）电压测试空调器电源与机壳之间的电流。
1.4接地电阻是指流过一个较大电流（25A）的情况下测试空调器接地线与机壳之间的接触点电阻。
二、判定参数：三、安全检测仪器的分类：3.1四合一安检仪：能够将绝缘电阻、电气强度（耐压强度）、泄漏电流、接地电阻共四项内容连续检测的安检仪器，主要有法国艾迪可公司的ATEQ四全一安检仪和青岛仪迪仪器有限公司的MN40四合一安检仪。
3.2二合一安检仪：能够将绝缘电阻、电气强度（耐压强度）、泄漏电流、接地电阻共四项内容的其中两项连续检测的安检仪器，主要有台湾华仪的7410绝缘电阻/电气强度（耐压强度）二合一安检仪和青岛仪迪仪器有限公司的MN31B绝缘电阻/电气强度（耐压强度）二合一安检仪。
四、安检仪器工位布置：为保证操作者的人身安全和被检产品的检测可靠性，分体机、柜机的室外线和窗机线都设置两台安检仪器进行检测，一台绝缘电阻/电气强度（耐压强度）二合一安检仪设置在被测机通电运行之前，保证在通电运行时操作者的人身安全，另一台四合一安检仪原则上设置在被测机安装完外壳之后，保证被测机整机的安全性。
五、仪器校对：5.1 校对用器具5.1.1 接地电阻校验器：DW94XX系列；5.1.2 绝缘电阻校验器：DW93XX系列；5.1.3 泄漏电流校验器：DW92XX系列；5.1.4 耐压/漏电流校验器：DW91XX系列。
最新GB4706-word检测标准
最新GB4706-word检测标准第1章范围本部分涉及的单相器具额定电压不超过250V，其他器具额定电压不超过480V的家用和类似用途电器的安全。
不作为一般家用，但对公众仍可能引起危险的器具，例如打算在商店、轻工业和农场中由非专业的人员使用的器具也属于本部分的范围。
注1：这种器具的示例为：工业和商业用炊事设备、清洁器具以及在理发店使用的器具。
就实际情况而言，本部分所涉及的各种器具存在的普通危险，是在住宅和住宅周围环境中所有的人可能会遇到的。
然而，一般说来本部分并未涉及：——无人照看的幼儿和残疾人使用器具时的危险；——幼儿玩耍器具的情况。
注2：注意下述情况：——对于打算用在车辆、船舶或航空器上的器具，可能需要附加要求。
——在许多国家中，全国性的卫生保健部门，全国性劳动保护部门，全国性供水管理部门以及类似的部门都对器具规定了附加要求。
注3：本部分不适用于：——专为工业用途而设计的器具；——打算使用在经常产生腐蚀性或爆炸性气体（如灰尘、蒸汽或瓦斯气体）特殊环境场所的器具；——音频、视频和类似电子设备（GB8898）；——医用电气设备（GB9706.1）；——手持式电动工具（GB3883.1）；——信息技术设备（GB4943）；——可移动式电动工具（GB 13960）。
*******************************************.以下哪些危险是安规工程师需要考虑的：电击危险机械危险辐射危险化学危险．GB4706.1-2005标准所认可的是家用和类似用途电器在注意到制造商使用说明的条件下按正常使用时，对器具的电气、机械、火灾以及辐射等危险防护的一个国际可接受水平。
．就实际情况而言，GB4706.1所涉及的各种器具存在的普通危险，指的是什么危险？火灾危险机械危险烫伤危险触电危险辐射危险第2章规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是标注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
GB4706.1-家用电器通用要求检测作业指导书word版本
受控编号：ITC-3-H-101-C家用和类似用途电器的安全通用要求检测作业指导书Testing Operational Procedure of Household and Similar Electrical Appliances Safety-generalRequirements编制：周运承审核：蒋应龙批准：施亚申发布日期：2009年05月01日实施日期：2012年04月05日本作业指导书作为依据GB 4706.1-2005《家用和类似用途电器的安全第1部分：通用要求》进行家用和类似用途电器安全检测方法规定。
适用于单相器具额定电压不超过250V，其他器具额定电压不超过480V的家用和类似用途电器。
依据本作业指导书进行CCC认证检测应结合CNCA-01C-016: 2010 《电气电子产品类强制性认证实施规则家用和类似用途设备》使用。
依据本作业指导书进行CQC标志认证检测应结合CQC12-44810-2009 《安全与电磁兼容认证规则家用和类似用途设备安全与电磁兼容认证通则》使用。
本要求也同样适用IEC 60335-1 以及系列标准检测方法.一、试验条件（包括环境要求）：1、试验在无强制对流空气且环境温度为20℃±5℃的场所进行。
如果某一部位的温度受到温度敏感装置的限制或被相变温度所影响（例如当水沸腾时），若有疑问时，则环境温度保持在23℃±2℃。
2、相对湿度：45-85%RH，大气压力：86-106kPa。
二、设备要求：1、仪器精确度按CTL251A号决议中对试验仪器的有关要求，选用测量仪器。
2、电源：电压调整率最大±3%；频率调整率最大±2%；总谐波失真最大5%。
三、试验方法：1、试验的一般条件除非另有规定，试验应按本章的要求进行。
1.1按本标准进行的试验为型式试验。
注：例行试验已在附录A中描述。
1.2各项试验应在一个器具上进行，此器具应能够经受所有有关的试验。
GB4706-word检测标准之欧阳歌谷创编
第1章范围欧阳歌谷（2021.02.01）本部分涉及的单相器具额定电压不超过250V，其他器具额定电压不超过480V的家用和类似用途电器的安全。
不作为一般家用，但对公众仍可能引起危险的器具，例如打算在商店、轻工业和农场中由非专业的人员使用的器具也属于本部分的范围。
注1：这种器具的示例为：工业和商业用炊事设备、清洁器具以及在理发店使用的器具。
就实际情况而言，本部分所涉及的各种器具存在的普通危险，是在住宅和住宅周围环境中所有的人可能会遇到的。
然而，一般说来本部分并未涉及：——无人照看的幼儿和残疾人使用器具时的危险；——幼儿玩耍器具的情况。
注2：注意下述情况：——对于打算用在车辆、船舶或航空器上的器具，可能需要附加要求。
——在许多国家中，全国性的卫生保健部门，全国性劳动保护部门，全国性供水管理部门以及类似的部门都对器具规定了附加要求。
注3：本部分不适用于：——专为工业用途而设计的器具；——打算使用在经常产生腐蚀性或爆炸性气体（如灰尘、蒸汽或瓦斯气体）特殊环境场所的器具；——音频、视频和类似电子设备（GB8898）；——医用电气设备（GB9706.1）；——手持式电动工具（GB3883.1）；——信息技术设备（GB4943）；——可移动式电动工具（GB 13960）。
*******************************************.以下哪些危险是安规工程师需要考虑的：电击危险机械危险辐射危险化学危险．GB4706.1-2005标准所认可的是家用和类似用途电器在注意到制造商使用说明的条件下按正常使用时，对器具的电气、机械、火灾以及辐射等危险防护的一个国际可接受水平。
．就实际情况而言，GB4706.1所涉及的各种器具存在的普通危险，指的是什么危险？火灾危险机械危险烫伤危险触电危险辐射危险第2章规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是标注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
4706标准解析
非正常工作情况 — 电压的不稳定 — 正常使用中温度控制的失灵 — 电机的堵转或过载 — 电子元件的失灵或损坏 — 软件的安全失效 — 电磁现象对电子电路通断的影响（EMP） — 继电器的失效
烤箱在不注意使用中，电热元件出现燃烧现象。
电子线路的保护 — 硬件保护（第19.11.2、19.11.3章） — 软件保护（附录R） — EMP （19.11.4） — 其它 （20章、22章、24章、32章，主要有 特殊标准决定）
?电击危险防护?正常使用可能的危险?非正常工作保护?电子线路的安全及其保护?机械和其它安全防护?辐射毒性和类似危险?火灾和过热危险?电击危险防护对触及带电部件的防护工作温度下的泄漏电流和电气强度瞬态过电压耐潮湿泄漏电流和电气强度非正常工作接地措施电气间隙爬电距离和固体绝缘防锈?正常使用可能的危险输入功率和电流发热工作温度下的泄漏电流和电气强度耐久性?非正常工作保护非正常工作?电子线路的安全及其保护对触及带电部件的防护发热非正常工作结构?机械和其它安全防护标志和说明稳定性和机械危险机械强度结构内部布线元件电源连接和外部软线外部导线用接线端子螺钉和连接?辐射毒性和类似危险?火灾和过热危险发热非正常工作耐热和耐燃?电击危险防护?泄漏电流通过用gbt12113idtiec60990中图4所描述的电路装置进行测量?iec60479频率影响15hz到1mhz?电击的两种保护手段i类器具保护接地接地电阻小于01?ii类器具双重绝缘附加一层绝缘或加强绝缘iii类器具低电压隔离或保护阻抗?电击常见影响因素热和潮湿影响绝缘电气强度环境污染等级影响绝缘表面爬电距离过电压对带电部件与表面之间的电气间隙影响
10、输入功率和电流 1、限制改变；2、输入电流判定改变；3、取消10.3冷 态输入功率
进出口家用电器产品检验原始记录(通用部分)
实测值为mA
11.
电气强度
□基本绝缘，V/5OHz，1min，不击穿。
□加强绝缘，V/5OHz，1min，不击穿。
12.
机械危险
运动零件应有必要的防护
13.
接地电阻
≤0.1Ω（仅适
其他核查
适用时，电磁兼容、环保、能效、性能符合使用国要求
标志清晰易读并持久耐用
额定电压和频率等与使用国电网匹配
4.
电源线和插头
插头形状规格符合使用国要求
导线应无破损，额定电压和电流标志应与器具匹配
电源线标称截面积符合标准要求（≥mm2）
实测值为mm2
0I、I类器具的接地端子应有接地标志
8.
防触电保护
器具的结构和壳体应足以防止意外接触带电零件
9.
输入功率/电流
不应超过标准规定的偏差范围，允许功率（电流）范围( %—%)为--- W（A）
实测值为W（A）
10.
泄漏电流
□0类、0I类和III类器具≤0.5mA
□I类便携式器具，≤0.75 mA
□I类驻立式电动器具：≤3.5 mA
□I类驻立式电热器具：≤0.75 mA或0.75 mA/Kw（取大者），但最大为5mA，
□IEC60335-2-/GB4706.□合同、技术协议□
抽样情况
按GB2828一次抽样方案，特殊检查水平S-3抽取样本台。
标记与号码：
包装检验
外包装为：，内包装为：,包装单号：，检验情况：
数量检验
经清点箱数和开箱清点，数量为：台（只）/箱
序号
检验项目
质量要求
检验情况
1.
标志和说明
内容完整正确，语言使用进口国官方语言
GB4706条款
电气安全1 试验一般条件1.1 按本标准进行的试验为型式试验。
1.2 如果Ⅰ类器具带有易触及的金属部件，而这些部件没有接地，或没有用一个接地的中间金属部件将其与带电部件隔开，将按对Ⅱ类结构规定的有关要求检验其合格性。
如果Ⅰ类器具带有易触及的非金属部件，除非这些部件用一个接地的中间金属部件将其与带电部件隔开，否则按对Ⅱ类结构规定的有关要求检验其合格性。
2分类 2.1 在电击防护方面，器具应属于下列各类别之一：Ⅰ类、Ⅱ类、Ⅲ类。
通过视检和有关的试验来检查其合格性。
2.2 器具应具有对水有害浸入的适当防护等级。
通过视检和有关的试验来检查其合格性。
注：对水有害浸入的防护等级在GB 4208（IEC 529）中给出。
3. 标志和说明——Ⅱ类结构的符号，仅在Ⅱ类器具上标出；——按其防水等级的IP代码，IPX0不标出。
3.1 除Z型连接以外，用于与电网连接的接线端子应按下述方式标明：——专门连接中线的接线端子，应该用字母N标明。
——保护接地端子，应该用符号标明。
3.2 使用说明书中应有下列内容——Y型连接的器具，应写有：“如果电源软线损坏，为避免危险，须由制造厂或其维修部或类似专职人员更换”。
——Z型连接的器具，应写有：“电源软线不能更换，如果软线损坏，此器具应废弃”。
3.2标志应清晰易读并持久耐用用沾水的布擦拭标志15秒，再用沾汽油的布擦拭标志15秒，标志应不易揭下且不应卷边。
4. 对触及带电部件的防护4.1 器具结构和外壳应使其对意外触及带电部件有足够的防护，包括打开盖子和取下这些可拆卸部件的状态。
4.2 Ⅱ类器具和Ⅱ类结构，其结构和外壳应对与基本绝缘及仅用基本绝缘与带电部件隔开的金属部件意外的接触具有足够的防护。
4.3 按GB4706-1998第8章的要求用试验指试验对易触及带电部件的防护5. 发热5.1 在正常使用中，器具不应达到过高的温度。
（试验环境基准温度为250C）1）开关、温控器、控制器的环境空间和包围物——不带T-标志30K——带T-标志T- 25K2）内部布线和外部布线，包括电源软线的橡胶和聚乙烯绝缘——不带T-标志50K——带T-标志T- 25K3）用作附加绝缘的软线护套35K4）在正常使用中仅短时握持的手柄、旋扭和类似部件——金属制的35K——塑料制的35K6. 工作温度下的泄漏电流和电气强度（器具接通电源）6.1 泄漏电流按GB4706-1998的13.2条的方法试验——对Ⅰ类器具 3.5mA——对Ⅰ类电热器具 5 mA——对Ⅱ类器具0.25 mA考虑不同频率泄漏电流对模拟人体感知反应，测试仪等效电路总电阻应为1750±250Ω，并联电容为0.12μF，测试仪宜选用取样信号放大整流原理的测试仪，测量时，被测器具和测试仪应对地隔离，采用绝缘垫或隔离变压器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

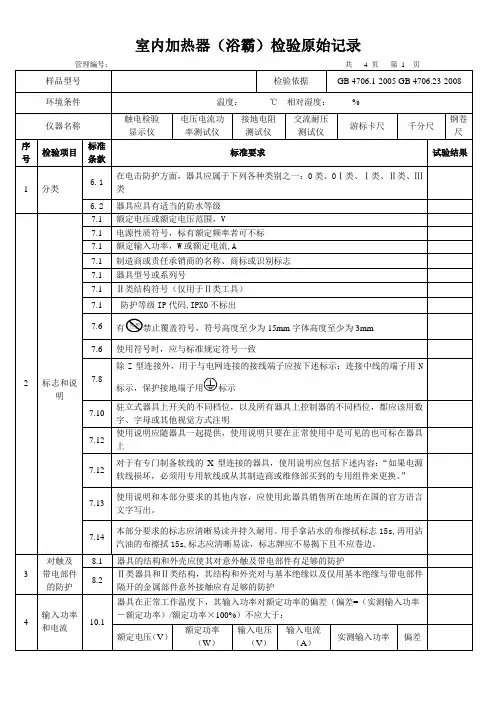

安全试验原始记录报告编号：申请编号：样品名称：委托单位：试验类型：检测：审核：试验日期：[ ]型号 的试验代表了整个系列（本记录覆盖所有型号）。
它们的差异为：[ ] 由于该型号在 已经获得认可（证书号 申请号 报告号 ）相同，本次无需试验[ ]由于上述产品是经认可的型号 的派生机，与原型机的差异为:，仅有后面数页所描述的试验需要进行。
试验如下： 原型机证书号 报告号 本次试验为：CCC型式试验[ ] 委托试验[ ]出口型式试验[ ]“[×]√”表示整改结果合格“※”表示该产品对应特殊标准中增加条款。
7.标记和说明 [ ]开关标识 [ ] 调节控制器标识 [ ]※用户充液加热器标有的最高液位最低液位 [ ]※除了高位安装和可见发光的辐射式加热器外，其余应标警告用语“禁止覆盖”，除非其结构能保证其不被覆盖。
[ ]7.12说明书：使用说明（书）应随器具一起提供，以保证器具能安全使用[ ]应提供安装或维护保养的详细内容[ ]※□规定加热器不得直接置于电源插座下面※□对于带有与易触及玻璃板可能直接接触的发热元件的加热器，规定在玻璃损坏时不得使用※□对于可见光辐射式加热器，除高位安装以外，应说明因为加热器的覆盖或不正确放置会引起火灾，故不得利用带有可自动接通电源的程序器、定时器或其他装置来使用本加热器。
※□对于带有不用工具就可部分拆掉防火保护罩的可见光辐射式加热器，应说明：本加热器的防火保护罩是用于防止直接接触发热元件的，当加热器使用时，防火保护罩必须安装在位。
※□对于便携式加热器，应说明在浴缸、喷头或游泳池的四周不得使用本加热器。
※□对于固定式可见发光辐射式加热器，应警告靠近窗帘和其他可燃材料安装时可能存在危险。
※□适用时，应包括清洁可见发光辐射式加热器的反射器的内容。
※□对于燃油加热器，应提供更换灯泡的说明※□对于高位安装的加热器，应规定必须安装在离地至少1.8m的高度※□可能用于浴室的固定式加热器，规定其安装要使得浴缸和淋浴区的人不能触及开关和其他控制器※□若单独提供滚轮或支脚，规定这些部件如何固定到加热器上※□设计安装在衣橱中的加热器应给出在衣橱中正确安装的详细内容。
※□充油式加热器的说明书应包括：本加热器要充灌定量的特殊油类。
如果在修理时需打开盛油容器，则该项工作仅能由制造厂来完成。
如果出现泄漏应与制造厂的售后服务代理接洽。
□当废弃器具时，要符合油类排放的有关规定。
※7.14对于高位安装的加热器，应能从1m远的距离看清开关的不同档位。
[ ]加热器安装后，覆盖的标志应可视，字体高度 mm（应≥3mm）。
[ ]涉及可拆防火保护罩的标志应在加热器安装后，当防火保护罩不在位时可视。
[ ]7.12.4嵌装式器具：[ ]□空间尺寸；□支撑和固定装置的尺寸和位置；□通风孔；□连接／互连的易触及插头；7.12.5 电源线损坏更换说明 X型［ ］Y型［ ］Z型［ ］ [ ]说明书语言铭牌：是[ ]／否[ ]符合要求。
材质：不干胶[ ] PVC[ ] 金属[ ] 其他[]所有安全的标记用浸水的布和浸有汽油的布各擦试15s，结果：耐久的[ ]易识别[ ]。
试验结论：合格[ ]／不合格[ ]试验说明：整改项目：整改措施：使用设备：水、汽油8.对触及带电部件的防护[ ]试验指检查： [ ]刚性试验指检查： [ ]试验销检查：[ ]试验探棒检查：[ ]8.1.4易触及部件不带电判定 [ ]由安全特低电压供电的易触及部件 [ ]部位电压值（V）是否带电部件是/非是/非有保护阻抗与带电部件隔开 [ ]部位电流（mA）电压值（V）电容量放电量是否带电部件试验结论：合格[ ]／不合格[ ]试验说明：整改项目：整改措施：使用设备：□试验指（1C05-1、1C05-2） □试验销（1C05-3） □试验探棒（1C05-4）10.输入功率和电流测量[ ]器具型号运行状态及时间安装方式试验电压(V)输入功率输入电流额定值(W)实测值(W)偏差值%额定值(A)实测值(A)偏差值%试验结论：合格[ ]／不合格[ ]试验说明：整改项目：整改措施：使用设备：交流稳压电源（1E18、E04）、功率表（2A25）11.发热 [ ]1. 器具的安装□嵌装式加热器应嵌入到涂有无光黑漆的胶合板黑壁里，板厚约20mm。
除制造厂在安装说明书中另有规定外，应把加热器安装在尽可能接近于类似无光漆的地板或天花板。
□其他加热器放在或安装在测试角中，该测试角由两块成直角的边壁，一块底板和一块顶板（如果需要的话）组成，这些边壁，底板和顶板都由涂有无光漆的约20mm厚的胶合板制成。
加热器应按如下规定放置在测试角中：□预定在地板上使用的加热器，放置时应使其背尽可能靠近一边壁而远离另一边壁。
□以几个方向发射热量的圆形和类似圆形的加热器则应放置于离一边壁有300mm的地方，并远离另一边壁。
□对于墙上安装式加热器，如制造厂对安装无特殊说明，则固定在一个边壁上并尽可能靠近另一边壁和地板(对高位墙上安装式加热器则靠近天花板)，对装有电源软线和插头的加热器，仅在这些说明被永久性地标在加热器上时才予以考虑作为特殊说明。
□安装在架子下面的加热器应固定在厚约20mm、宽约200mm的涂有无光漆的胶合板支架下，加热器与架子之间的距离为制造厂安装说明书规定的最小距离。
若说明书没有规定安装距离，则应使架子和加热器尽可能靠近安放。
□对于天花板安装式加热器，除制造厂的安装说明书另有规定外，应固定在天花板上，并尽可能靠近墙壁。
应使用绝热系数为3.2m2K/W的绝缘材料把天花板覆盖上。
□如果固定式加热器在地面上有一个开口，则要把一块厚为20mm 的毡垫铺放在地板上，并就其结构把毡垫平平地推入开口内，如果开口太小或有防护罩，毡垫进不去，则把毡垫平平地对着开口推进，使之尽可能靠近开口。
2.电热器具在1.15倍额定输入功率下工作[ ] ；联合型器具按照电热器具工作[ ]。
上述器具都在正常工作状态下工作。
温升记录表试验电压（V） 试验电流（A） 试验功率（W） 试验时间： （min）绕组名称T1(℃)R1(Ω)T2(℃)R2(Ω)温升(K)限定温升(K)绝缘等级测量部位测量值(℃)温升(K)限定温升(K)备注：控制器的设定位置： 动作时间：试验结论：合格[ ]／不合格[ ]试验说明：整改项目：整改措施：使用设备：□交流稳压电源（1E18、E04）□功率表（2A25）□温度巡检仪（2A17、1A043、 A22、4A07）□绕组温升测试仪（A21）□测试角（1C08）□温湿度计（2D39）□毡垫 □试验杆13.工作温度下的泄漏电流和电气强度[ ]泄漏电流测试： [ ]]通位[ ]／断位[]通位[ ]／断位[]通位[ ]／断位[]通位[ ]／断位[]电气强度测试：[ ]13.3试验电压施加部位试验电压(V)是否击穿试验结论：合格[ ]／不合格[ ]试验说明：整改项目：整改措施：使用设备：□交流稳压电源（1E18、E04）□泄漏电流测试仪（1A060）□绝缘耐压测试仪（1A040）□隔离变压器（2D35、2D36）□金属箔15.耐潮湿[ ]防水试验：[ ]1．非IPX0级器具防水试验。
[ ]2. 器具放置要求：□嵌装式器具按制造厂说明书安装就位； □通常在地面上或桌面上的器具，要放在一个无孔眼的水平支承台上，支承台面的直径为二倍摆管的半径减去15cm；□通常固定在墙壁上的器具要按正常使用安装在一块木板的中心，该木板的每边尺寸比器具在木板上的正交投影尺寸超出15cm±5cm。
该木板要放在摆管的中心。
□对IPX3，墙壁安装的器具其底面应与摆管的转动轴在同一水平上；□对IPX4，器具的水平中心线要与摆管的转动轴心线一致。
通常在地面上使用或是立放在地面上或桌面上的器具支承物放在摆管的转动轴心线的高度上，摆动范围限制在从垂直算起每侧各90°，持续时间位5min。
（通常在地面上使用或是立放在地面上或桌面上的器具除外）□对墙壁安装的器具，如果制造厂指明此器具应靠近地面放置，并请规定了距离，则要按次距离在器具的下面放置一块板，该板的尺寸每个方向要比器具的水平投影各超出15cm。
□带X型连接的器具，除带有专门制备的软线器具外，其它都应装有表11中规定的最小横截面积允许的最轻型软线。
□取下可拆卸部件，如有必要，取下的可拆卸部件与主机一起经受有关处理。
电气强度测试：部位电压（V）结果（是否击穿）溢水试验： [ ]□在正常使用中承受液体溢出的器具，进行此试验。
□带X型连接的器具，除带有专门制备的软线器具外，其它都应装有标准中表11中规定的最小横截面积允许的最轻型柔性软线。
□带有器具输入插口的器具，可将相配用的连接器插装到位，或不连接进行试验，二者取最不利者。
□有可拆卸部件应取下可拆卸部件进行试验。
□将器具的液体容器用约1%的Nacl溶液注到最高水位或直至溢出为止,迅速将等于额定容量15% L[ ]或0.25L[ ]的同浓度多余盐水，二者中取量多者，用一分钟时间稳定注入容器。
然后进行16.3的电气强度试验.同时视检在绝缘上是否有导致爬电距离和电气间隙小于29.1中规定的水迹 。
[ ]电气强度测试：部位电压（V）结果（是否击穿）潮热试验： [ ]1. 经受15.1或15.2试验的器具在具有通常大气环境的试验室内放置24h后，再进行该项试验。
2. 器具能打开的孔应处于打开状态,取下可拆卸部件与主机一起试验。
3. 潮湿处理在相对湿度为（93±2）% 的潮湿箱中进行48h。
空气的温度保持在20℃到30℃之间任何一个方便值t ℃的1K之内（在放入潮湿箱之前，使样品达到温度t+04℃）。
4. 进潮湿箱时间： ；出潮湿箱时间：。
5．处理后，在潮湿箱内或在一个使样品达到规定温度的房间内把取下的部件重新组装好，立即经受16章的试验。
试验结论：合格[ ]／不合格[ ]试验说明：整改项目：整改措施：使用设备：□交流稳压电源（1E18、E04）□绝缘耐压测试仪（1A040）□隔离变压器（2D35、2D36）□水设备滴雨装置（2D05））□喷水试验装置（2D17） □恒温恒湿箱（4D07、4D03）□量杯（1D25）□卡尺（1A061）□量规（C12）□塞尺（1C07）□1%Nacl溶液16. 泄漏电流和电气强度[ ]泄漏电流测试：[ ]电气强度测试: [ ]部位电压（V）结果（是否击穿）试验结论：合格[ ]／不合格[ ]试验说明：整改项目：整改措施：使用设备：□交流稳压电源（1E18、E04）□泄漏电流测试仪（1A060）□绝缘耐压测试仪（1A040）□隔离变压器（2D35、2D36）□金属箔17. 变压器和相关电路的过载保护[ ]试验电压（V） 试验电流（A） 试验功率（W） 试验时间： （min）绕组名称T1(℃)R1(Ω)T2(℃)R2(Ω)温升(K)限定温升(K)绝缘等级过载条件下测试环境温度（℃）序号故障条件电压（V）电流（A）时间结果试验结论：合格[ ]／不合格[ ]试验说明：整改项目：整改措施：使用设备：□交流稳压电源（1E18、E04）□温度巡检仪（2A17、1A043、A22、4A07）□绕组温升测试仪（A21）□温湿度计（2D39）19.非正常试验[ ]19.6 带PTC电热元件的非正常工作[ ]带PTC电热元件的器具，以额定电压 V， Hz供电，直到有关输入功率和温度的稳定状态建立。
