数控机床电气控制系统的组成

数控机床电气控制系统的组成在今天这个科技飞速发展的时代，数控机床可谓是工业界的“明星”。

想象一下，机器自动精准地完成各种复杂的加工任务，简直让人惊叹不已！不过，要让这些机床跑起来，可少不了它们的电气控制系统。

今天咱们就来聊聊这个神秘又有趣的系统，看看它到底是由哪些“拼图”组成的。

1. 数控系统1.1 控制器数控机床的核心，非控制器莫属。

就像是机器的大脑，负责处理所有的数据和指令。

控制器能接收来自计算机的程序，分析出机器应该怎么动，真的是个小天才！想象一下，你给它发个指令，它立马就能做出反应，分分钟就能把一块金属变成你想要的形状。

控制器的“聪明才智”让机器变得活灵活现，不再是个死板的工具。

1.2 操作面板再说说操作面板，这可是人机互动的“桥梁”。

操作面板就像是机器的脸，让操作员能轻松地与它沟通。

通过触摸屏、按钮等，操作员可以设置参数，查看状态，甚至手动控制机器。

试想一下，当你在操作面板前，轻轻一按，机床就开始转动，那感觉就像是在指挥一场音乐会，简直爽歪歪！2. 驱动系统2.1 电动机驱动系统是数控机床的动力源泉，而电动机就是这其中的“大力士”。

这家伙负责将控制器的指令转化为实际的运动，没它可不行。

电动机有各种类型，比如步进电动机和伺服电动机，每种都有自己的拿手绝活。

就像在打游戏，不同角色有不同的技能，而电动机就是为机床“加油”的那一位，让它能快准狠地完成各种任务。

2.2 驱动器接下来是驱动器，它就像电动机的“教练”，负责控制电动机的运行状态。

驱动器会根据控制器发来的信号，调整电动机的转速和方向，确保机床始终在正确的轨道上前行。

想象一下，如果电动机是个跑步运动员，那驱动器就是在旁边不停喊着“加油”的教练，让运动员能发挥出最佳水平，争取到达终点。

3. 反馈系统3.1 传感器反馈系统可是数控机床的“眼睛”，它的好坏直接影响到加工的精度。

传感器负责实时监测机床的运行状态，捕捉位置、速度等信息，然后把这些数据反馈给控制器。

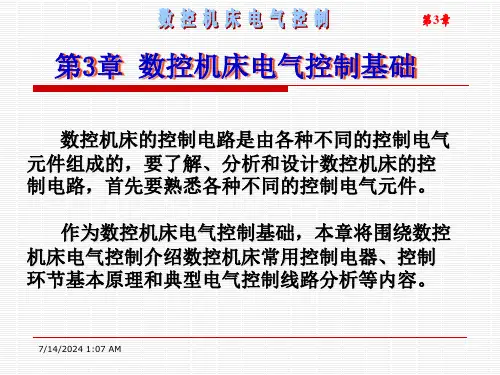

3-电控基础-数控机床电气控制解析

7/14/2024 1:07 AM
第3章
5）分励脱扣器额定电压等于控制电源电压。 6）长延时电流整定值等于电动机额定电流。 7）瞬时整定电流：对保护笼型感应电动机的断路器，瞬时整定电流为8~15倍电动机额定电流；对于保护绕线型感应电动机的断路器，瞬时整定电流为3~6 倍电动机额定电流。 8）6倍长延时电流整定值的可返回时间等于或大于电动机实际起动时间。
第3章
7/14/2024 1:07 AM
图3-6 直流接触器的结构示意图 1—铁心;2—线圈;3—衔铁; 4—静触点;5—动触点; 6—辅助触点;7，8—接线柱; 9—反作用弹簧;10—底板
第3章
2、接触器的主要技术参数
接触器的主要技术参数有极数和电流种类，额定工作电压、额定工作电流（或额定控制功率），额定通断能力，线圈额定电压，允许操作频率，机械寿命和电寿命，接触器线圈的起动功率和吸持功率，使用类别等。
分类：空气式、电动式、晶体管式及直流电磁式等几大类。延时方式：通电延时和断电延时两种。
7/14/2024 1:07 AM
第3章
（1）直流电磁式时间继电器
7/14/2024 1:07 AM
直流电磁式时间继电器
第3章
（2）空气阻尼式时间继电器
空气式时间继电器是利用空气阻尼的原理制成的分：通电延时、断电延时组成：电磁系统、延时机构、工作触点
第3章
7/14/2024 1:07 AM
电压继电器电气符号
（2）电磁式电流继电器
第3章
A．过电流继电器通常，交流过电流继电器的吸合电流I0= （1.1～3.5）IN，直流过电流继电器的吸合电流I0=（0.75～3） IN。由于过电流继电器在出现过电流时衔铁吸合动作，其触头来切断电路，故过电流继电器无释放电流值。

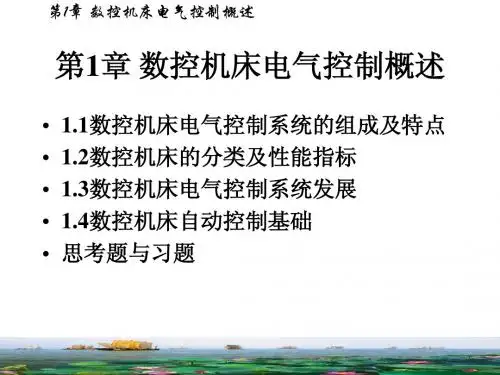

第1章数控机床电气控制概述

第1章数控机床电气控制概述
图1-5开环控制系统结构
第1章数控机床电气控制概述（2）闭环控制系统闭环控制系统的机床上安装有检测装置，直接对工作台的位移量进行检测，当数控装置发出进给指令信号后，经伺服驱动系统使工作台移动时，安装在工作台上的位置检测装置把机械位移量变为电量，反馈到输入端与输入设定指令信号进行比较，得到的差值经过转换和放大，最后驱动工作台向减少误差的方向移动，直到误差值消除停止移动。闭环系统具有很高的控制精度。图1-6为闭环数控系统的结构图
第1章数控机床电气控制概述
第1章数控机床电气控制概述
• • • • • 1.1数控机床电气控制系统的组成及特点 1.2数控机床的分类及性能指标 1.3数控机床电气控制系统发展 1.4数控机床自动控制基础思考题与习题
第1章数控机床电气控制概述
第1章数控机床电气控制概述
1.1数控机床电气控制系统的组成及特点 • 1.1.1 数控机床电气控制系统的组成 • 数字控制（NC,Numerical Control，简称数控）技术是用数字化信息进行控制的自动制技术，采用数控技术的控制系统称为数控系统，装备了数控系统的机床即为数控机床。 • 数控机床电气控制系统由数控装置（CNC, Computer Numerical Control）、主轴驱动系统、进给伺服系统、检测反馈系统、机床强电控制系统、编程装置等几部分组成。数控机床电气控制系统的组成如图1-1所示。
第1章数控机床电气控制概述
图1-3 数控铣床直线控制轨迹示意图
图1-2 数控钻床点位控制示意图
图1-4数控铣床轮廓加工示意图
第1章数控机床电气控制概述
（3）轮廓控制系统轮廓控制系统又称连续控制系统，其特点是数控系统能够对两个或两个以上的坐标轴同时进行连续控制。加工时不仅要控制起点和终点，还要控制整个加工过程中每点的速度和位置。图1-4为数控铣床轮廓加工示意图。 2.按工艺用途分类（1）金属切削类数控机床金属切削类数控机床和传统的通用机床产品种类类似，有数控车床、数控铣床、数控钻床、数控磨床、数控镗床以及加工中心机床等。数控加工中心是带有自动换刀装置，在一次装夹后，可以进行多种工序加工的数控机床。

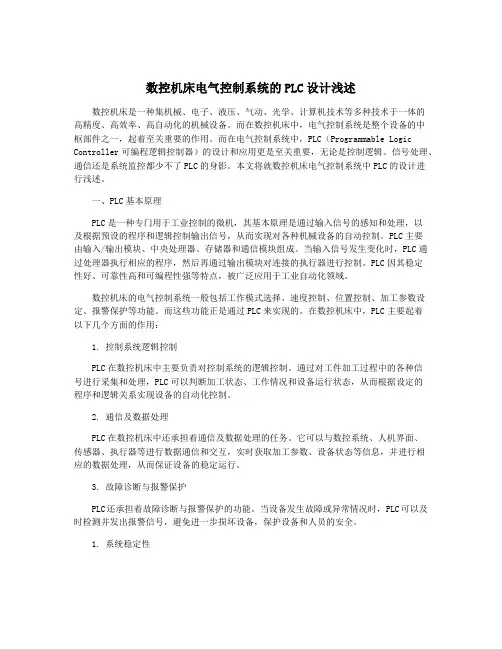

数控机床电气控制系统的PLC设计浅述

数控机床电气控制系统的PLC设计浅述数控机床是一种集机械、电子、液压、气动、光学、计算机技术等多种技术于一体的高精度、高效率、高自动化的机械设备。

而在数控机床中，电气控制系统是整个设备的中枢部件之一，起着至关重要的作用。

而在电气控制系统中，PLC（Programmable Logic Controller可编程逻辑控制器）的设计和应用更是至关重要，无论是控制逻辑、信号处理、通信还是系统监控都少不了PLC的身影。

本文将就数控机床电气控制系统中PLC的设计进行浅述。

一、PLC基本原理PLC是一种专门用于工业控制的微机，其基本原理是通过输入信号的感知和处理，以及根据预设的程序和逻辑控制输出信号，从而实现对各种机械设备的自动控制。

PLC主要由输入/输出模块、中央处理器、存储器和通信模块组成。

当输入信号发生变化时，PLC通过处理器执行相应的程序，然后再通过输出模块对连接的执行器进行控制。

PLC因其稳定性好、可靠性高和可编程性强等特点，被广泛应用于工业自动化领域。

数控机床的电气控制系统一般包括工作模式选择、速度控制、位置控制、加工参数设定、报警保护等功能。

而这些功能正是通过PLC来实现的。

在数控机床中，PLC主要起着以下几个方面的作用：1. 控制系统逻辑控制PLC在数控机床中主要负责对控制系统的逻辑控制。

通过对工件加工过程中的各种信号进行采集和处理，PLC可以判断加工状态、工作情况和设备运行状态，从而根据设定的程序和逻辑关系实现设备的自动化控制。

2. 通信及数据处理PLC在数控机床中还承担着通信及数据处理的任务。

它可以与数控系统、人机界面、传感器、执行器等进行数据通信和交互，实时获取加工参数、设备状态等信息，并进行相应的数据处理，从而保证设备的稳定运行。

3. 故障诊断与报警保护PLC还承担着故障诊断与报警保护的功能。

当设备发生故障或异常情况时，PLC可以及时检测并发出报警信号，避免进一步损坏设备，保护设备和人员的安全。

数控机床电气控制

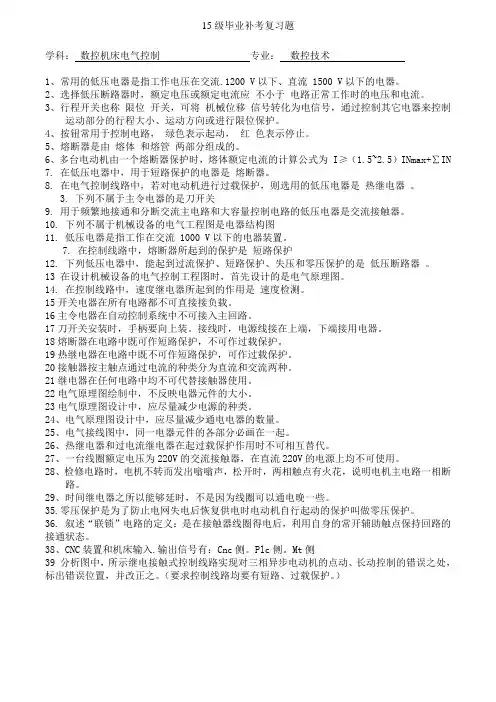

学科：数控机床电气控制专业：数控技术1、常用的低压电器是指工作电压在交流.1200 V以下、直流 1500 V以下的电器。

2、选择低压断路器时，额定电压或额定电流应不小于电路正常工作时的电压和电流。

3、行程开关也称限位开关，可将机械位移信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

4、按钮常用于控制电路，绿色表示起动，红色表示停止。

5、熔断器是由熔体和熔管两部分组成的。

6、多台电动机由一个熔断器保护时，熔体额定电流的计算公式为 I≥（1.5~2.5）INmax+∑IN7. 在低压电器中，用于短路保护的电器是熔断器。

8. 在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是热继电器。

3. 下列不属于主令电器的是刀开关9. 用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是交流接触器。

10. 下列不属于机械设备的电气工程图是电器结构图11. 低压电器是指工作在交流 1000 V以下的电器装置。

7. 在控制线路中，熔断器所起到的保护是短路保护12. 下列低压电器中，能起到过流保护、短路保护、失压和零压保护的是低压断路器。

13 在设计机械设备的电气控制工程图时，首先设计的是电气原理图。

14. 在控制线路中，速度继电器所起到的作用是速度检测。

15开关电器在所有电路都不可直接接负载。

16主令电器在自动控制系统中不可接入主回路。

17刀开关安装时，手柄要向上装。

接线时，电源线接在上端，下端接用电器。

18熔断器在电路中既可作短路保护，不可作过载保护。

19热继电器在电路中既不可作短路保护，可作过载保护。

20接触器按主触点通过电流的种类分为直流和交流两种。

21继电器在任何电路中均不可代替接触器使用。

22电气原理图绘制中，不反映电器元件的大小。

23电气原理图设计中，应尽量减少电源的种类。

24、电气原理图设计中，应尽量减少通电电器的数量。

25、电气接线图中，同一电器元件的各部分必画在一起。

数控机床主轴电气控制

数控机床主轴电气控制
目录
• 数控机床主轴电气控制概述 • 主轴电机及驱动技术 • 主轴电气控制系统的设计 • 主轴电气控制系统的调试与维护 • 数控机床主轴电气控制的未来发展
01
数控机床主轴电气控制概述
主轴电气控制系统的组成
主轴驱动器
用于接收数控系统的指令，驱动主轴电机旋转，实现主轴的启停、正反转和调速等功能。
伺服电机
伺服电机具有快速响应、高精度、高动态性能等优点，常用于高速、高精度的数控机床主轴。
电机驱动技术
变频器驱动
变频器驱动技术可以实现电机速度的精确控制，具有调速范围宽、精度高、节能等优点。
伺服驱动器驱动
伺服驱动器驱动技术可以实现电机的快速响应和高精度控制，适用于高速、高精度的数控机床主轴。
ABCD
精度原则
主轴电气控制系统应具有高精度控制能力，以满足加工零件的精度要求。
易用性原则
主轴电气控制系统应具有友好的人机界面，方便操作和维护。
主轴电气控制系统的设计流程
系统设计
根据需求分析结果，设计主轴电气控制系统的整体结构和功能模块。
软件设计
根据系统设计要求，编写控制程序，实现主轴电气控制系统的各项功能。
正反转控制
根据加工需求，控制主轴电机的正反转，实现主轴的顺时针和逆时针旋转。
自动换挡控制
根据加工需求，自动切换主轴电机的挡位，实现主轴的多挡控制。
主轴电气控制技术的发展历程
模拟控制阶段
早期的主轴电气控制系统采用模拟电路实现控制，精度和稳定性较低。
数字控制阶段
随着微处理器技术的发展，主轴电气控制系统逐渐采用数字电路实现控制，提高了精度和稳定性。
智能控制阶段

第二章-机床电气控制原理图

电气原理图：用图形符号、文字符号、项目代号等表示电路的各个电气元器件之间的关系和工作原理的图。
总目录章目录返回上一页下一页
机床电气
图3-32 全压启动控制线路结构图总目录章目录返回上一页下一页
机床电气
图3-33
全压启动控制线路电气原理图
总目录章目录返回上一页下一页
2.2.2 电气控制原理图绘制规则机床电气
总目录章目录返回上一页下一页
机床电气
9、电路图中触点文字符号下面的数字表示该电器线圈所处的图区号。 10、需要测试和拆、接外部引线的端子，应用图形符号“空心圆”表示。电路的连接点用“实心圆”表示。 11、中性线（N）和保护接地线（PE）放在相线之下。
总目录章目录返回上一页下一页
总目录章目录返回上一页下一页
机床电气
总目录章目录返回上一页下一页
机床电气
总目录章目录返回上一页下一页
机床电气
⑵ 绘制电气元件布置图时，电动机要和被拖动的机械装置画在一起；行程开关应画在获取信息的地方，操作手柄应画在便于操作的地方。
⑶ 各电气元件之间，上、下、左、右应保持一定间距，以利布线和维护。
L1 L2 L3
QS
FU2 FU1
点动按钮
SB
KM
KM
M
3～
工作过程：先接通电源开关QS
按下SB KM线圈得电 KM主触头闭合电动机M通电起动.
松开SB KM线圈断电 KM主触头复位电动机断电停转
总目录章目录返回上一页下一页
2 连续运转控制电路
机床电气
L1 L2 L3 QS
短路保护
KM

数控机床的电气控制系统设计

数控机床的电气控制系统设计在设计数控机床电气控制系统时，首先要明确设计目标。

通常情况下，设计目标包括以下几个方面：高精度：提高数控机床的加工精度是首要任务。

电气控制系统作为机床的核心部分，对于提高机床精度起着至关重要的作用。

高效率：通过优化电气控制系统，提高机床的加工效率，从而缩短加工周期，提高产能。

易维护：考虑到后期维护和保养的问题，设计方案应使得电气控制系统易于更换和维修。

数控机床电气控制系统的组成部分主要包括以下几部分：主电路：包括电源、电动机、导轨等硬件设施，为整个系统提供动力。

控制电路：包括各种传感器、控制器、执行器等，用于监测和控制主电路的工作状态。

传感器：用于实时监测机床的工作状态，将信号反馈给控制电路。

操作显示屏：用于显示机床的工作状态和加工信息，同时也支持人工输入操作。

数控机床电气控制系统的设计步骤和方法如下：根据设计目标确定系统的基本架构，包括主电路和控制电路的布局。

根据设计要求选择合适的传感器和执行器，并布置在系统中。

依据系统的工作原理和性能要求，设计控制算法和程序，实现高精度和高效率的加工。

考虑到安全性，进行线路的优化和安全防护措施的设计。

数控机床电气控制系统的优化措施可以从以下几个方面进行：采用先进的控制算法：采用现代控制理论和方法，如模糊控制、神经网络控制等，以提高系统的动态性能和稳态精度。

提升智能化程度：通过引入人工智能和机器学习等技术，实现系统的自主决策和优化调整，提高生产效率。

增强抗干扰能力：针对恶劣工作环境和电磁干扰等问题，采取有效的电磁兼容设计和滤波抗干扰措施，以保证系统的稳定运行。

模块化和标准化设计：实现模块化设计和标准化元器件，便于系统的维护和升级，降低成本。

某汽车制造企业采用数控机床进行零部件的加工。

为了提高生产效率和降低成本，该企业决定对数控机床电气控制系统进行升级改造。

经过调研和分析，设计师团队采用了先进的模块化设计方案，使得系统更易于维护和扩展。

数控机床电气控制课程设计

数控机床电气控制课程设计前言随着数控技术的发展，数控机床已经成为现代工业中不可或缺的一部分。

而其电气控制系统的设计是其关键技术之一。

本文将介绍一种基于PLC控制器的数控机床电气控制系统设计方案。

设计方案系统架构本方案采用的是基于PLC控制器的电气控制系统设计方案。

具体来说，这个系统架构包括了以下几个部分：1.PLC控制器2.电气输入/输出模块3.人机界面4.步进电机驱动器5.直线电机驱动器6.伺服电机驱动器其中，PLC控制器是整个电气控制系统的核心，它负责控制整个系统的运行状态。

电气输入/输出模块则是负责接受电气控制信号并控制相关设备的运行。

人机界面则是负责与操作者进行交互的部分，包括显示系统的运行状态和控制参数。

步进电机驱动器、直线电机驱动器和伺服电机驱动器则分别是控制不同类型电机的部分。

控制策略在本方案中，控制策略采用的是开环控制策略。

具体来说，PLC控制器会根据运动轨迹和速度来控制步进电机和直线电机的运动。

而在伺服电机中，控制器将使用位置和速度反馈来控制伺服电机的运动。

接口设计人机界面通过使用触摸屏来实现交互。

在此基础上，系统将提供一个简单的图形界面，显示系统的运行状态和控制参数。

此外，还将提供一组操作按键，用于控制系统的开关与运行状态。

系统测试在实际使用前，本方案还需要进行一系列测试以检验电气控制系统的性能和可靠性。

首先，可将系统的控制参数设置到不同的值，并运行系统进行验证。

其次，对于系统中可能出现的故障，需要事先制定紧急处理措施。

最后，需要对整个系统进行长时间的稳定性测试，以确保其能持续稳定地运行。

总结本文介绍了一种基于PLC控制器的数控机床电气控制系统设计方案，并讨论了其系统架构、控制策略和接口设计。

此外，还介绍了对该系统进行测试的必要性。

通过这些措施，能有效提高数控机床的电气控制精度和效率，为现代工业生产提供技术支持。

数控机床电气控制系统调试的方法

数控机床电气控制系统调试的方法数控机床电气控制系统调试方法包含了机床正常运行和各项功能测试。

在进行这些测试之前，需要首先了解数控机床电气控制系统的基本功能及结构，然后再参考具体的调试手册。

数控机床电气控制系统主要由数控装置、电气控制柜以及外围设备组成，其中数控装置是数控机床的核心部件，负责控制机床的各项运动。

因此，在进行数控机床调试的时候，需要将其与电气控制柜进行配合。

以下是数控机床电气控制系统调试方法的具体步骤：第一步：检查设备在进行调试之前，需要仔细检查各项设备，保证其符合要求、工作正常。

这些设备包括数控装置、电气控制柜以及机床本体等。

在检查设备的时候，要特别注意电气管路、电缆以及电气连接是否正确。

另外，还需要检查液压、气动及机械部分是否正常。

第二步：检查程序在进行数控机床调试之前，需要首先将程序进行检查，保证程序无误并可以正常运行。

程序检查需要针对具体的机床类型进行，但通常都需要检查主轴、进给、径向及轴向运动的参数是否正确。

此外，还需要对程序的每个部分进行精细的检查，尽量减少因程序错误引起的损失。

第三步：校准系统在进行数控机床调试之前，需要对数控系统进行校准。

校准主要是针对数控系统中的各类参数进行调整，以保证机床的精度和稳定性。

其中，数控系统的参数包括回零点、误差补偿、运动控制模式、加工模式等。

通过校准可以使调试后的机床具有更高的准确性。

第四步：进行试运行在完成前面的步骤之后，可以进行数控机床的初步试运行。

这一步需要根据不同的机床类型进行不同的操作。

一般来说，试运行主要包括工件的夹持、机床的自检、加工过程的模拟等步骤。

第五步：功能测试在完成初步试运行之后，需要对机床的各项功能进行测试。

这些测试包括进给速度、主轴转速、工件尺寸精度、表面质量、工艺加工能力等。

通过这些测试可以判定机床是否符合要求，并进行必要的调整和优化。

在进行数控机床电气控制系统调试的过程中，需要注意的是必须根据具体的机床类型进行操作，并且需要在专业人员的指导下进行。

电气控制技术在数控机床中的运用

电气控制技术在数控机床中的运用Introduction数控机床作为现代工业生产中不可或缺的设备，其在生产加工过程中的高精度和高效率要求，对电气控制技术提出了更高的要求。

本文将探讨电气控制技术在数控机床中的运用，从硬件设计、软件开发和系统优化等方面进行分析和论述。

I. 数控机床电气控制硬件设计在数控机床中，电气控制系统的硬件设计起着决定性的作用。

首先，我们需要考虑电气控制系统所涉及的电气元件的选择和布局。

例如，选用高性能的电机作为执行元件，选择合适的传感器来获取工件状态信息，以及合理布置电气线路，确保电气控制系统的可靠性和稳定性。

其次，电气控制系统的接口设计也至关重要。

数控机床通常需要与上位计算机进行数据交换，因此，我们需要设计合理的接口模块。

例如，采用标准的通信接口协议（如RS-232或以太网），确保数据正常传输，并考虑到实时性和稳定性。

最后，对于数控机床电气控制系统的电源设计也是必不可少的。

稳定的供电对于数控机床的正常运行至关重要。

我们需要设计适当的电源模块，包括电源过滤电路、电源保护电路和稳压电路，以确保电气控制系统能够稳定地工作。

II. 数控机床电气控制软件开发除了硬件设计外，电气控制技术在数控机床中的运用还需要依靠软件的支持。

数控机床的电气控制系统通常由上位机和下位机组成，上位机负责生成控制指令，下位机负责执行控制指令。

在下位机中，我们需要编写相应的电气控制软件。

电气控制软件的开发包括编写程序、参数设定、控制逻辑设计等方面。

编写程序需要根据数控机床的具体需求，结合各种电气元件和传感器的特性，实现精确的运动控制和位置控制。

参数设定涉及到控制系统的各项参数，例如运动速度、加速度等，需要进行调试和优化以达到最佳的生产效果。

控制逻辑设计则需要考虑数控机床在加工不同工件时的不同工艺要求，并编写相应的控制算法。

III. 数控机床电气控制系统的优化为了提高数控机床的工作效率和加工精度，我们需要对电气控制系统进行优化。

数控机床的电气控制系统设计

数控机床的电气控制系统设计一、本文概述《数控机床的电气控制系统设计》这篇文章主要探讨了数控机床电气控制系统的基本设计原理、实现方法及其在实际应用中的优化策略。

数控机床作为现代制造业的核心设备，其电气控制系统的设计直接关系到机床的性能、稳定性和加工精度。

因此，对数控机床电气控制系统的深入研究与设计优化，对于提升机床的整体性能、提高生产效率以及降低运行成本具有重要意义。

本文将首先介绍数控机床电气控制系统的基本组成和工作原理，包括数控系统、伺服驱动系统、传感器与检测装置等关键组成部分的功能与特点。

随后，文章将重点分析电气控制系统的设计要点，包括硬件设计、软件设计、控制算法选择等方面，以及如何根据机床的具体需求和加工要求来进行合理的系统设计。

本文还将探讨电气控制系统设计中的关键技术问题，如抗干扰设计、故障诊断与处理、系统可靠性保障等，并介绍相应的解决方案和策略。

文章将总结数控机床电气控制系统设计的发展趋势和未来挑战，为相关领域的研究与实践提供参考和借鉴。

通过本文的阅读，读者可以全面了解数控机床电气控制系统的设计原理与实践方法，掌握关键技术的实现与应用，为数控机床的设计、制造和维护提供有力支持。

二、数控机床电气控制系统概述数控机床的电气控制系统是数控机床的重要组成部分，负责实现机床的运动控制、加工过程监控、故障诊断与保护等功能。

电气控制系统的设计直接关系到数控机床的性能、稳定性和加工精度。

随着科技的发展，数控机床电气控制系统也在不断进化，从早期的简单电路控制，发展到现在的基于微处理器、PLC（可编程逻辑控制器）以及CNC（计算机数控）系统的复杂控制。

数控机床电气控制系统主要由电源电路、输入/输出电路、控制核心、驱动电路、传感器电路以及安全保护电路等部分组成。

其中，控制核心通常使用CNC装置，它能够解析编程好的加工指令，转化为对机床运动的精确控制信号。

驱动电路则负责将控制信号放大，以驱动电动机等执行机构实现所需的运动。

数控机床电气控制(全套555页PPT课件)

触器在线圈额定电压85%及以上时应能可靠吸合。
6）接触器的主触点和辅助触点的数量应满足控制系统的要求。
项目一数控机床电器系统
交流接触器按使用类别分为12种，使用类别代号和相应典型用途举例如下：
使用类别代 AC-1 AC-2 AC-3 AC-4 AC-5a AC-5b AC-6a
典型用途举例无感或微感负载、电阻炉绕线转子异步电动机的起动、分断笼型电动机的起动、运转中分断笼型电动机的起动、反接制动控制放电灯的通断控制白炽灯的通断变压器的通断
主要有控制按钮、行程开关、接近开关开关等。
项目一数控机床电器系统
一、控制按钮
按钮的外形图和结构常用于接通和断开控制电路。
(a) 外形图
(b) 结构
常闭触点
常开触点
项目一数控机床电器系统
一、控制按钮
按钮图形符号和文字符号
SB
SB
动合（常开）触头动断（常闭）触头
SB
复合触头
按钮的选择应根据使用场合、控制电路所需触点数目及按钮颜色等要求选用。
KA
KA KA
线圈
常开触头常闭触头
项目一数控机床电器系统
二、时间继电器
时间继电器是从得到输入信号(线圈通电或断电)起，经过一段时间延时后触头才动作的继电器。适用于定时控制。
按工作原理分
空气阻尼式电磁式电动式电子式等。
按延时方式分
通电延时型断电延时型
数控机床中一般由计算机软件实现时间控制。
符号 SQ
常开（动合）触点
SQ
常闭（动断）触点
项目一数控机床电器系统
三、接近开关
接近开关又称无触点行程开关，它是一种非接触型的检测装置。

数控机床电气控制

第二章数控机床低压电器
第一节数控机床低压电器概述第二节控制继电器第四节数控机床电气控制设计基本原则和画法规则
第一节数控机床低压电器概述
一、常用低压电器的分类
1按用途或控制对象分类（1）配电电器：主要用于低压配电系统中。（2）控制电器：主要用于电气传动系统中。 2按动作方式分类（1）自动电器：依靠自身参数的变化或外来信号的作用，自动完成接通或分断等动作，
5按低压电器型号分类（1）刀开关H。（2）熔断器R。（3）断路器D。（4）控制器K。（5）接触器C。（6）起动器Q。（7）控制继电器J。（8）主令电器L。（9）电阻器Z。（10）变阻器B。（11）调整器T。（12）电磁铁M。（13）其他A。
二、低压电器的结构（一）电磁机构
数控技术（Numerical Control Technology）是采用数字控制的方法对某一工作过程实现自动控制的技术。
数控机床（Numerical Control Machine Tools）是采用数控技术对机床的加工过程进行控制的机床。
二、数控加工过程
(1)数控加工程序的编制。在零件加工前，首先根据被加工零件图样进行工艺分析，确定加工的工艺过程、工艺参数、几何参数以及切削用量等，然后根据机床编程手册规定的代码和程序格式编写零件加工程序。
第二阶段——软件数控阶段第四代数控：1970年开始，采用大规模集成电路的小型通用电子计算机控制系统(CNC)。第五代数控：1974年开始，采用微型计算机的控制系统(CNC)。第六代数控：1990年开始，基于PC机的开放式CNC系统。
2数控机床的发展趋势（ 1）高速度、高精度化（2）开放式（3）智能化（4）复合化（ 5）高可靠性（6）多种插补功能（7）人机界面的友好

《数控机床电气控制》课件第2章

光源透镜
主光栅
指示光栅
a b c d
光敏元件
差动放大器
整形器
鉴
相
倍
差动放大器
整形器
频
正向脉冲反向脉冲
图2-7 光栅传感器结构
第2章数控机床检测装置
透射光栅上许多均匀条纹形成了规则排列的明暗线条，刻线宽度为a，刻线间隙的宽度为b，W=a+b称为光栅的栅距（或光栅常数）。一般取a=b或a∶b=1.1∶0.9，而W一般用刻线密度表示，常用的刻线密度有每毫米25、50、100、500、 1000、 2500线等，指示光栅的光栅常数一般与主光栅相同。
用事先标定好的测量仪表直接读取被测量结果的方法称为直接测量。例如,利用电压表测量电压或利用温度表测量温度等都属于直接测量。直接测量比较直观，同时具有方法简单、使用方便、响应迅速的优势，是工业检测中最常用的方法。
间接测量一般在无法进行直接测量时采用，其方法是先对与被测量有确定函数关系的几个参量进行测量，并将结果代入函数关系经过计算得到所需被测量的值。例如，测量电功率时，
显示记录装置的主要作用是帮助人们了解测量数值或变化的过程，并根据需要进行长期的记录或对测量数据进行处理。常用的显示装置有模拟式、数字式和图像式几种，一般静态数据或变化比较缓慢的数据常用模拟式或数字式，而动态显示的数据则用图像形式显示效果较好。
第2章数控机床检测装置
2.1.2 测量的方法
1．
第2章数控机床检测装置
2.2 光栅传感器
光栅是一种高精度的直线位移传感器，在数控机床上用于测量工作台的位移常用于构成位置闭环伺服系统。常用的光栅有透射光栅和反射光栅两类。图2-5为光栅尺外观示意图，图26为光栅尺在车床上的安装示意图。

数控机床电气控制

数控机床电气控制系统的组成

3-电控基础-数控机床电气控制解析

第1章 数控机床电气控制概述

数控机床电气控制系统的PLC设计浅述

数控机床电气控制

数控机床主轴电气控制

第二章-机床电气控制原理图

数控机床的电气控制系统设计

数控机床电气控制课程设计

数控机床电气控制系统调试的方法

电气控制技术在数控机床中的运用

数控机床的电气控制系统设计

数控机床电气控制(全套555页PPT课件)

数控机床电气控制

《数控机床电气控制》课件第2章

第1章数控机床电气控制概述
