低压断路器的选择(分断能力)
低压断路器的极限分断能力

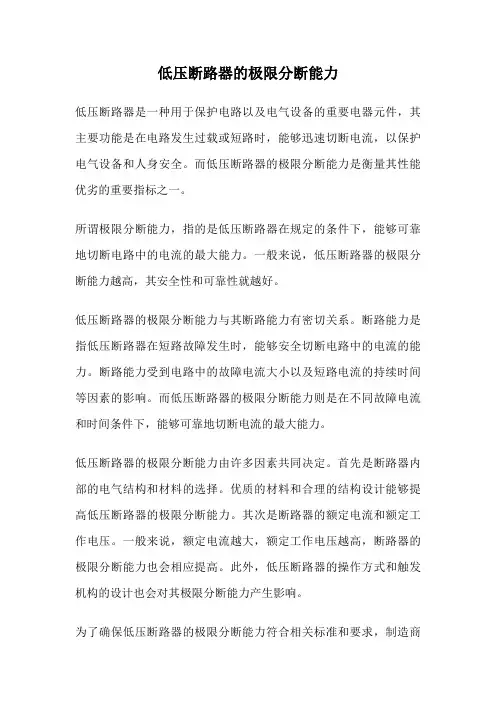

低压断路器的极限分断能力低压断路器是一种用于保护电路以及电气设备的重要电器元件，其主要功能是在电路发生过载或短路时，能够迅速切断电流，以保护电气设备和人身安全。
而低压断路器的极限分断能力是衡量其性能优劣的重要指标之一。
所谓极限分断能力，指的是低压断路器在规定的条件下，能够可靠地切断电路中的电流的最大能力。
一般来说，低压断路器的极限分断能力越高，其安全性和可靠性就越好。
低压断路器的极限分断能力与其断路能力有密切关系。
断路能力是指低压断路器在短路故障发生时，能够安全切断电路中的电流的能力。
断路能力受到电路中的故障电流大小以及短路电流的持续时间等因素的影响。
而低压断路器的极限分断能力则是在不同故障电流和时间条件下，能够可靠地切断电流的最大能力。
低压断路器的极限分断能力由许多因素共同决定。
首先是断路器内部的电气结构和材料的选择。
优质的材料和合理的结构设计能够提高低压断路器的极限分断能力。
其次是断路器的额定电流和额定工作电压。
一般来说，额定电流越大，额定工作电压越高，断路器的极限分断能力也会相应提高。
此外，低压断路器的操作方式和触发机构的设计也会对其极限分断能力产生影响。
为了确保低压断路器的极限分断能力符合相关标准和要求，制造商通常会对其进行严格的测试和验证。
常见的测试方法包括短路试验、过载试验和断电试验等。
这些测试能够模拟实际使用中可能遇到的各种故障情况，以验证低压断路器在不同故障条件下的性能表现。
在实际应用中，正确选择合适的低压断路器对于保护电气设备和人身安全至关重要。
根据电路的负载特性和故障情况，合理选取具有适当极限分断能力的低压断路器，能够有效地保护电气设备免受过载和短路的危害。
同时，低压断路器的极限分断能力还需考虑电路的可靠性和安全性要求，以确保电路在故障发生时能够及时切断电流，避免进一步的损坏和危险。
低压断路器的极限分断能力是评价其性能优劣的重要指标之一。
通过合理的设计和严格的测试，低压断路器能够在不同故障条件下可靠地切断电流，保护电气设备和人身安全。
低压断路器应如何选用
低压断路器应如何选用低压断路器应如何选用？1）依据线路对爱护的要求确定断路器的类型和爱护形式——确定选用框架式、装置式或限流式等。
2）断路器的额定电压UN应等于或大于被爱护线路的额定电压。
3）断路器欠压脱扣器额定电压应等于被爱护线路的额定电压。
4）断路器的额定电流及过流脱扣器的额定电流应大于或等于被爱护线路的计算电流。
5）断路器的极限分断力量应大于线路的最大短路电流的有效值。
6）配电线路中的上、下级断路器的爱护特性应协调协作，下级的爱护特性应位于上级爱护特性的下方且不相交。
7）断路器的长延时脱扣电流应小于导线允许的持续电流。
必需通过仔细的计算和校验合理选择聂玉安/ 教授级高工山东省建筑设计讨论院电气总工低压断路器在设计选型时，需要考虑的通用性原则主要有：①依据低压配电系统的负载性质、故障类别和对线路爱护的要求，来确定选用的断路器类型，并符合国家现行的有关标准。
②断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应。
③断路器的额定电流不应小于所在回路的负载计算电流。
④断路器应适应所在场所的环境条件。
⑤断路器应满意短路条件下的动稳定和热稳定要求。
用于断开短路电流时，应满意短路条件下的通断力量。
低压断路器应依据不同故障类别和详细工程要求，选择相适应的爱护形式。
其整定原则一般来说主要包括：①断路器在正常使用中和用电设备正常起动时，所装设的爱护不应动作。
②断路器的最根本任务就是起到爱护作用，必需在规定的时间内能有效地切断故障电路，满意规范最基本的要求。
③低压配电系统各级断路器的爱护动作特性应能彼此协调协作，要有选择性的动作，即发生故障时，应使靠近故障点的断路器爱护首先切断，而其靠近电源侧的上一级爱护不应动作，尽可能地缩小断电范围。
在低压配电系统中，主要设计任务就是合理地选择爱护电器，依据断路器的整定原则要求，通过正确的整定其参数来实现各种爱护功能，但这些整定原则又可能相互发生冲突。
例如：断路器额定电流或整定电流大小受到整定原则第①和第②项的限定，而爱护动作时间的快慢又受到整定原则第②和第③项的制约，所以必需经过精确的计算和仔细的校验，协调相互之间的冲突，实现对立的统一，以符合规范规定的动作特性、动作时间和有选择性爱护的有关要求。
低压电器 分断能力 规格系列
低压电器分断能力规格系列
低压电器是电力系统中用于控制、保护、转换、分配和控制电动机的电器设备，通常工作在交流电压1000V以上、直流电压1500V以下的电路中。
在低压电器中，分断能力是一个重要的技术参数，它指的是电器在规定条件下能够安全分断的最大电流。
分断能力通常分为几个等级，比如：
1. 高分断能力（HAC）：能够分断较大的短路电流，通常用于主开关和断路器。
2. 中等分断能力（MAC）：适用于一些不太重要的电路或者作为高分断能力设备的备份。
3. 低分断能力（LAC）：主要用于不太重要的控制电路或者小型的断路器。
低压电器的规格系列通常包括：
1. 断路器（MCB）：用于保护电路免受过载和短路的损害。
2. 接触器（MC）：用于控制电路的通断，通常用于控制电动机等负载。
3. 继电器（MR）：通过小电流来控制大电流的通断，常用于控制和保护电路。
4. 磁力启动器（MST）：结合了接触器和热继电器的功能，用于控制电动机的启动和停止。
5. 保护继电器（MP）：用于监测电路状态，并在检测到故障时切断电源。
6. 控制柜和控制面板：用于安装和管理各种低压电器，实现对电力系统的控制和保护。
在选择低压电器时，需要根据电路的具体要求，如工作电压、电流、分断能力、安装方式、操作方式等来确定合适的规格和型号。
同时，还需要考虑电器的可靠性、安全性和经济性等因素。
低压断路器分断能力的计算和选择
１ 低 压 断 路 器 额 定 短 路 分 断 能 力 的 选择
选择 低压 断路器 原则 ：（） 路器 的额定 电压等 １断 于或 略大于 线路 或电动 机 的额 定 工作 电压 。２ 断 路 （） 器的额 定电流等于或略大 于线路计算负载 电流 （ 或等
受一 次接通 （— ｌｓ） 分 断试验 。 Ｃ ｃｏ ｅ 、 接通 试验 考 核断
维普资讯
江 苏电器 （０ ７Ｎ ． ２ ０ ｏ１ ）

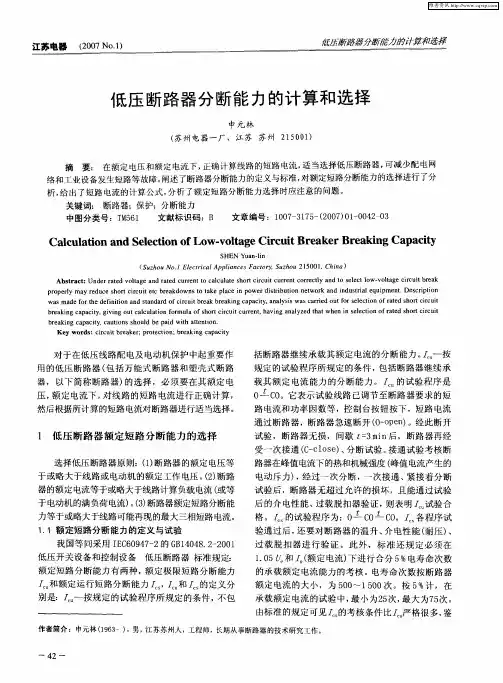

低压断路器分断能力的计算和选择
低 压 断路 器分 断能 力的计算和选 择
申 元 林
（ 州 电 器 一 厂 ， 江 苏 苏 州 ２ ０ １ 苏 １ ） ５０
摘
要 ： 在额定 电压和额 定电流下， 正确计算线路 的短路 电流 ， 当选择低压断路器 ， 适 可减少配 电网
络和工业设备发生短路等故障。 阐述 了断路器分断能力的定义与标准， 对额定短路分断能力的选择进行 了分 析， 给出了短路电流的计算公式 ， 分析 了额定短路分断能力选择 时应注 意的问题 。 关键词： 断路器；保护；分断能力 中图分类号：Ｔ ５ １ Ｍ ６ 文献标识码 ：Ｂ 文章编号 ：１ ０ — １ ５ （０ ７ ０ — ０ ２ ０ ０７３７ 一２０） １０４—３
Ｃａｃ ｌ ｔ ｎ ａ ｄ Ｓ ｌｃｉ ｎ ｏ ｗ． ｏ ｔ ｇ ｒ ｕ ｔ ｅ ｋ ｒＢｒ ａ ｉ ｇＣａ ａ ｉ ｌｕ ａ ｉ ｎ ｅｅ ｔ ｆ ｏ ｏ Ｌｏ ｖ ｌ ｅＣｉｃ ｉ ａ ｅ ｅ ｋ ｎ ｐ ｃｔ ａ Ｂｒ ｙ
Ｓ ＨＥＮ ａ —ｉ Ｙｕ ｎ ｌ“ （ ｕ ｈ ｕ Ｎｏ． Ｅｌ ｃ ｒｃ ｌＡｐ ｉ ｎ ｅ ｃ ｏｒ ，Ｓ ｚ ｏ ５０ Ｓｚｏ ， ｅ ｔ ｉ ａ ｐｌａ ｃ ｓ Ｆａ ｔ ｙ ｕ ｈ ｕ ２Ｉ ０Ｉ ，Ｃｈ ｎ ｉ ａ） Ａｂｓ ｒ ｃ ：Ｕｎ ｅ ａ ｅ ｏ ｔ ｇ ｎ ａ ｅ ｕ ｒ ｎ Ｏ ｃ ｌ ｕ ａ ｅ ｓ ｏ ｔｃ ｒ ｕ ｔｃ ｒ ｅ ｔｃ ｒ ｃ ｌ ｎ Ｏ ｓ ｌ ｃ ｏ ｖｏ ｔ ｇ ｉｃ ｔｂ ｅ ｋ ｔａ ｔ ｄ ｒ ｒ ｔ ｄ ｖ ｌａ ｅ ａ ｄ ｒ ｔ ｄ ｃ ｒ ｅ ｔｔ ａ ｃ ｌ ｔ ｈ ｒ ｉｃ ｉ ｕ ｒ ｎ ｏｒｅ ｔｙ ａ ｄ ｔ ｅ ｅ ｔｌ ｗ— ｌ ｅ ｃ ｒ ｕｉ ｒ ａ ａ ｐｒ ｐ ｒｙ ｍａ ｅ ｃ ｈ ｒ ｉｃ ｔｅ ｃ ｂ ｅ ｋ ｏｗｎ Ｏ ｔ ｋ ａ ｅ ｉ ｏ ｒｄｉｔ ｉ ｕ ｉ ｎ ｎ ｔ ｏ ｅ ｌ ｙ ｒ ｄｕ ｅ ｓ ｏ ｔｃ ｒ ｕｉ ｔ ｒ ａ ｄ ｓｔ ａ ｅ ｐｌｃ ｎ ｐ ｗｅ ｓｒ ｂ ｔｏ ｅ ｗｏｒ ｎ ｎ ｓ ｒａ ｑｕ ｐｍｅ ｔ ｋ ａ ｄ ｉ ｄｕ ｔ ｉ ｌｅ ｉ ｎ ．Ｄｅ ｃ ｉ ｔｏ ｓ ｒｐ ｉ ｎ ｗａ ｄ ｏ ｈ ｅ ｉ ｉｉ ｎ ａ ｄ ｓ ａ ｄ ｒ ｆｃ ｒ ｕ ｔｂ ｅ ｋ ｂｒ ａ ｉ ａ ｃ ｔ ，ａ ａ ｙ ｉ ｓｃ ｒ ｉ ｄ ｏ ｔｆ ｒ ｓ ｌ ｃ ｉ ｎ ｏ ａ ｅ ｈ ｔｃ ｒ ｕ ｔ ｓ ｍａ ｅ ｆ ｒｔ ｅ ｄ ｆｎ ｔｏ ｎ ｔ ｎ ａ ｄ ｏ ｉｃ ｉ ｒ ａ ｅ ｋ ｎｇ ｃ ｐａ ｉｙ ｎ ｌ ｓｓ ｗａ ａ ｒｅ ｕ ｏ ｅ ｅ ｔｏ ｆｒ ｔ ｄ ｓ ｏｒ ｉｃ ｉ ｂ ｅ ｋ ｎ ａ ａ ｉ ，ｇ ｖ ｎ ｔ ａ ｃ ｌ ｔｏ ｏ ｍｕ ａ ｏ ｈ ｔｃ ｒ ｕ ｔｃ ｒ ｅ ，ｈ ｖｉ ｇ ａ ａ ｙｚ ｄ ｔ ａ ｅ ｎ ｓ ｌ ｃ ｉ ｎ ｏｆｒ ｔ ｄ ｓ ｏ ｔｃ ｒ ｕ ｔ ｒａ ｉ ｇｃ ｐ ｃｔ ｙ ｉ ｉ ｇ ｏｕ ｌ ｕ ａ ｉ ｎ ｆ ｒ ｌ ｆｓ ｏｒ ｉｃ ｉ ｕ ｎｔ ａ ｎ ｎ ｌ ｅ ｈ ｔｗｈ ｎ ｉ ｅ ｅ ｔｏ ａ ｅ ｈ ｒ ｉｃ ｉ ｃ
低压断路器的选型
低压断路器的选型摘要：本文围绕建筑供配电中使用的低压断路器分类特点，展开其额定电流、断路分断能力、长延时整定值等特性参数介绍分析，从而探讨如何正确的在供配电中选择低压断路器进行系统线路保护设计。
关键词：断路器、电气特性、回路保护、设计选型断路器，其主要用于配电线路和电气设备的过载、过压、欠压和短路保护。
在IEC50(441)国际电工词汇中，对断路器作了明确定义：断路器是能接通承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断电流的开关电器。
触头在大气压力的空气中断开和闭合的断路器称为空气断路器，具有一个用模压绝缘材料制成的外壳作为断路器整体部件的断路器称为塑壳式断路器。
根据国内行业习惯分类，总的分为框架式断路器（亦称万能式断路器）、塑壳式断路器、微型断路器，下文分别表述为ACB断路器、MCCB断路器、MCB断路器。
本次笔者主要围绕此三大类低压断路器（用于380\220V配电系统）的分类特点、参数特性及选型技术等进行探讨。
一、低压断路器的分类及特点ACB断路器其零件均装在一个绝缘的金属框架内，基本是开启式，并可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。
过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段基本保护，每种保护整定值可以根据其壳架等级在一定范围内调整。
ACB断路器具有高额定电流、高短路分断能力和高短时耐受能力的显著特性，额定电流通常为400A-6300A，Icu、Ics、Icw最高可达150kA，其被广泛用于分配电能和保护线路及保护电源设备免受过载、欠电压、短路，单相接地等故障的危害，并可与下级断路器实现完全选择性，符合GB14048.2-2020《低压开关设备和控制设备第2部分:断路器的要求》。
MCCB断路器也被行业内称为装置式断路器，其结构特点是接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。
断路器分断能力的挑选和使用
断路器分断能力的选择和使用最近几年与断路器的使用者相互磋商、探讨，并在专业刊物上阅读了一些断路器选用的文章，感到收益很大，但又觉得断路器的设计、制造者与用户之间由于沟通和宣传不够，致使用户在选择低压断路器上还存在一部分偏失。
据此，笔者拟再次论述断路器的选择和应用，以期抛砖引玉、去伪存真。
一、线路预期短路电流的计算来选择断路器的分断能力。
精确的线路预期短路电流的计算是一项极其繁琐的工作。
因此便有一些误差不很大而工程上可以被接受的简捷计算方法：(1)、对于10/0.4KV电压等级的变压器，可以考虑高压侧的短路容量为无穷大(10KV侧的短路容量一般为200~400MVA甚至更大，因此按无穷大来考虑，其误差不足10%)。
(2)、GB50054-95《低压配电设计规范》的2.1.2条规定：“当短路点附近所接电动机的额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响”，若短路电流为30KA，取其1%，应是300A，电动机的总功率约在150KW，且是同时启动使用时此时计入的反馈电流应是6.5∑In。
(3)、变压器的阻抗电压UK表示变压器副边短接(路)，当副边达到其额定电流时，原边电压为其额定电压的百分值。
因此当原边电压为额定电压时，副边电流就是它的预期短路电流。
(4)、变压器的副边额定电流Ite=Ste/(1.732*Ue)式中Ste为变压器的容量(KVA)，Ue为副边额定电压(空载电压)，在10/0.4KV时Ue=0.4KV因此简单计算变压器的副边额定电流应是变压器容量×(1.44～1.50)。
(5)、按(3)对Uk的定义，副边的短路电流(三相短路)为I(3)对Uk的定义，副边的短路电流(三相短路)为I(3)=Ite/Uk，此值为交流有效值。
(6)、在相同的变压器容量下，若两相间短路，则I(2)=1.732I(3)/2=0.866I(3)(7)、以上计算均是变压器出线端短路时的电流值，这是最严重的短路事故。
(完整)低压断路器选型技能
(完整)低压断路器选型技能低压断路器选型技能一选型原则：1.断路器的额定工作电压≥线路额定电压.2.断路器的额定工作电流≥线路计算负载电流.3.断路器的极限短路分断能力≥线路中可能出现的最大短路电流（一般按有效值计算）。
4.断路器的极数选择根据电力线路相数来确定：单相电路选择1P或2P的断路器；三相电路选择3P或4P的断路器。
5.断路器的额度工作电流应该<上一级断路器的额度工作电流;断路器的额度工作电流应该>下一级断路器的额度工作电流。
6.断路器的极限短路分断能力应该〈上一级断路器的极限短路分断能力；断路器的极限短路分断能力应该>下一级断路器的极限短路分断能力。
二框架式断路器的选型请准确填写框架式断路器选型订货信息表,就能正确完成选型：)低压断路器选型技能说明：1.框架式断路器订货表中红色字体的部分为选型时必选或必填项目，无论何种品牌产品。
2.门框架为必选的可选附件，该附件安装在低压柜柜门上。
实例说明：某低压配电系统I段负载电流为2000A，受电断路器选择正泰NA8—3200系列.额定电流2500A,额定电压AC400V。
过载长延时保护整定电流：2500A，延时:30s,短路短延时保护整定电流：12500A，延时:0.4s,短路瞬时保护整定电流：25000A。
根据上述要求填写智能断路器的订货单三塑壳断路器的选型请准确填写塑壳断路器选型订货信息表,就能正确完成选型：说明：塑壳式断路器订货表中红色字体的部分为选型时必选或必填项目，无论何种品牌产品。
实例说明：某电机功率为75KW，额定电流约为150A,主回路塑壳断路器选择正泰NM1系列。
根据上述条件选择的断路器完整型号:NM1—225S 160A/32202四小型断路器的选型请准确填写小型断路器选型订货信息表,就能正确完成选型：说明：塑壳式断路器订货表中红色字体的部分为选型时必选或必填项目，无论何种品牌产品。
实例说明:为PLC柜进线总电源选择自动开关，负载电流约为10A。
低压断路器的选用
低压断路器的选用微型断路器(以下简称MCB)是建筑电气终端配电装置中使用最广泛的一种终端保护电器MCB的额定分断能力额定分断能力就是在保证断路器不受任何损坏的前提下能分断的最大短路电流值。
现在市场上见到的MCB，根据各制造厂商提供的有关技术资料和设计手册，一般有4．5kA、6kA、10kA等几种额定分断能力。
我们在选用MCB时，应当像选用MCCB(塑壳断路器)、ACB(框架式断路器)一样，计算在该使用场合的最大短路容量，再选择MCB。
如果MCB的额定分断能力小于被保护范围内的短路故障电流，则在发生故障时，不但不能分断故障线路，还会因MCB的分断能力过小而引起MCB的爆炸，危及人身和其它电气设备线路的安全运行。
短路电流的计算精确的线路预期短路电流的计算是一项极其繁琐的工作，因此便有一些误差不很大而工程上可以被接受的简捷计算方法：1.对于10/0.4KV电压等级的变压器，可以考虑高压侧的短路容量为无穷大(10KV侧的短路容量一般为200~400MV A甚至更大，因此按无穷大来考虑，其误差不足10%)。
2.GB50054-95《低压配电设计规范》的2.1.2条规定：“当短路点附近所接电动机的额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响”，若短路电流为30KA，取其1%，应是300A，电动机的总功率约在150KW，且是同时启动使用时此时计入的反馈电流应是6.5∑In。
3.变压器的阻抗电压UK表示变压器副边短接(路)，当副边达到其额定电流时，原边电压为其额定电压的百分值。
因此当原边电压为额定电压时，副边电流就是它的预期短路电流。
4.变压器的副边额定电流=Se/1.732U式中Se为变压器的容量(KV A)，Ue为副边额定电压(空载电压)，在10/0.4KV时Ue=0.4KV因此简单计算变压器的副边额定电流应是:1.44～.50Se。
5.按(3)对Uk的定义，副边的短路电流(三相短路)为I(3)对Uk的定义，副边的短路电流(三相短路)为I(3)=Ie/Uk，此值为交流有效值。
低压断路器的额定运行短路分断能力
低压断路器的额定运行短路分断能力低压断路器是一种用于保护低压电路的电气设备，其主要功能是在电路发生过载或短路时自动切断电源，以防止电气设备受损或发生火灾事故。
额定运行短路分断能力是衡量低压断路器性能的一个重要指标，它表示断路器在额定电压下能够安全可靠地分断短路电流的能力。
低压断路器的额定运行短路分断能力通常用短路分断能力值来表示，单位为千安（kA）。
这个数值代表了断路器在额定电压下可以瞬间分断的最大短路电流。
一般来说，低压断路器的额定短路分断能力应该能够满足电气设备的短路保护需求，同时也要考虑到电路的容量和安全性。
低压断路器的额定运行短路分断能力受多种因素影响，包括内部断路器结构、材料和制造工艺等。
通常情况下，断路器的设计根据国际电工委员会（IEC）或国际标准化组织（ISO）的相关标准来进行，以确保其性能和质量符合国际认可标准。
在生产过程中，生产商会对断路器进行必要的性能测试，以验证其短路分断能力是否符合设计要求。
低压断路器的额定运行短路分断能力是根据其设计和制造所能够承受的最大短路电流来确定的。
一般来说，低压断路器的额定短路分断能力越高，其保护性能越好，可以更有效地保护电气设备和电路安全。
因此，在选择断路器时，需要根据实际使用环境和电气设备的需求来确定所需的短路分断能力值，以确保电气系统的安全和可靠运行。
除了额定运行短路分断能力外，低压断路器还有额定短路峰值分断能力和热稳定短路分断能力等其他性能指标。
额定短路峰值分断能力表示断路器可以短时承受的最大短路电流瞬间值，而热稳定短路分断能力表示断路器可以安全可靠地分断长时间持续流过的热稳定短路电流。
在实际应用中，低压断路器的额定运行短路分断能力是确保电气设备和电路安全的重要保证。
通过选择合适额定短路分断能力的断路器，可以有效地提高电气系统的可靠性和安全性，减少意外事故的发生。
因此，在设计和选择电气系统设备时，需要充分考虑断路器的额定短路分断能力，以确保电气系统的稳定运行和安全保障。
低压断路器的选择
1 . 1 I OP (1) I 30
但，对热元件，最好为：
热元件 的额定 电流
( 1 . 1 ~ 1 . 25 ) I H N I OP (1)
2.瞬时（或短延时）过电流脱扣器整定：
I OP (0) k rel I PK
瞬时或短延时过电流脱扣器的额定电流
规定（1）该电流在2500A及以上时， 短延时应为长延时脱扣器额定值的 3~6倍，以下时，为3~10倍。 （2）瞬时脱扣器的额定电流与长 延时脱扣器动作电流值之比为： 选择型：≥2500A，为7~10倍； ＜2500A，为10~20倍。 非选择型为：3~10倍
线路可能出现 的正常工作尖 峰电流有效值
可靠系数
（1）对动作时间≥0.4S的DW型 断路器，取1.35； （2）对动作时间≤0.2S的DZ型 断路器，取1.7~2； （3）对多台设备的干线，取 1.3。
I
( 1 ) k I I NMax PK 30 stMax
3.低压断路器的过流脱扣器与导线 的允许载流量的配合：
或 4 . 5 I OP (1) I al I OP（0） I al
4.灵敏度校验：
导线 允许 载流 量
I S I
P
K min OP ( 0 )
1.5
线路末端 最小短路 电流
所谓选择型是指断路器具有过载长延时、短路短
延时特性,而非选择型断路器仅有过载长延时、短 路瞬时的二段保护.当线路短路时,只有靠近该点 的断路器动作,而上方位的断路器不应该动作,这 就是选择性保护.要达到选择性保护的要求,上一 级的断路器应选用具有三段保护的选择型断路器.
低压断路器的结构
低压断路器主要有触点系统、灭弧装置、保
低压断路器的选择与低压短路电流计算
低压断路器分断能力的选择和低压短路电流计算赵庆贤鞍山冶金设计研究院摘要：通过对影响低压主母线上短路电流的各种因素的分析与具体计算，找出影响短路电流的主要因素，进而得出简化计算办法。
同时根据计算得出的三相短路电流周期分量和短路冲击电流值，合理选择断路器的分断能力。
关键字：短路电流；分断能力；电力系统的短路电流计算是电气设计中的主要文件之一。
通过计算，获取系统的短路数据，为高压电气设备的选择：如，高压断路器、高压隔离开关、电流互感器选择等提供了依据。
同时，也是继电保护整定的主要依据。
而上述主要针对高压系统的短路计算书，因为对低压系统的特殊性质没有全面包含，因而不能直接用来选择低压断路器。
本文结合国外某矿山项目的设计，阐述低压短路电流计算在低压断路器选型上的应用。
1 低压短路电流的计算1.1依据某矿山项目的设计，截取其中一段线路的计算结果 (见表1)及计算用线路图（见图1），两者都表明，上述计算中对于415V的计算，指的是6.6KV/0.415KV 变压器的二次出口，而不是低压主母线。
换言之，影响低压主母线上短路电流的许多因素，上述计算中没有予以考虑。
例如：变压器二次出线电缆（或母线）阻抗，低压受电断路器的阻抗，低压隔离开关的阻抗、低压主母线阻抗，等。
K 3 P o i n t C o n v e rt t o 3 3 k V Ik1.max.c334.65 1.666 1003.5950.4630.4631.1820.704图1:计算电路图1.2另外，在电力系统的高压短路电流计算中，通常不计及各种元件的电阻。
而在低压短路计算时，元件电阻的影响，不能忽略。
1.3根据规范：验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响。
在高压短路电流计算中，一般没有考虑低压电动机反馈电流的影响。
1.4低压短路电流的计算：1）系统阻抗：Xx = Ue*Ue*1000/Sdx =1.12mΩXx=系统阻抗；Ue=0.433Kv；Sdx=系统短路容量或变压器高压侧短路容量；Sdx =168MVA(根据短路电流计算结果)。
(完整)低压配电断路器选择
低压配电断路器选择摘要介绍低压供配电系统中断路器的选择方法，断路器的主回路额定值的选取依据，断路器的选择性配合，三相短路电流与断路器脱扣电流间的对应关系关键词断路器选择选择性配合三相短路电流极限分断能力运行分断能力1、断路器的特性断路器的特性包括断路器的型式(极数、电流种类）、主电路的额定值和极限值(包括短路特性)、控制电路、辅助电路、脱扣器型式(分励脱扣器、过电流脱扣器、欠电流脱扣器等）、操作过电压等.现重点讨论断路器主电路的额定值和极限值的选择方法。
2、配电型断路器选择方法配电线路保护的低压断路器选择方法可依据(《工业与民用配电设计手册》（第三版）P631）1）、断路器额定电流的确定。
断路器壳架等级额定电流IrQ和断路器反时限过电流脱扣器的额定电流Irt的确定如下I rQ 〉= Irt>=Ic式中 IrQ --断路器壳架等级的额定电流;Irt—反时限过电流脱扣器的额定电流;Ic—线路的计算负荷电流，A;2）、反时限过电流脱扣器的整定值(Iset1）。
I z >= Iset1>=Ic式中 Ic —线路的计算负荷电流,A;Iz—导体的允许持续载流量，A;另可参照《技术措施》，配电型断路器长延时过电流脱扣器的整定值应大于线路的计算电流，不考虑线路的尖峰电流.Iset1>= Kzd1Ic式中 Kzd1—可靠系数，取1.1；该式在现有设计中成为主要依据。
3）、定时限过电流脱扣器的整定值(I set2)。
定时限过电流脱扣器主要用于保证保护开关动作的选择性.a 、定时限过电流脱扣器的整定电流,应躲过短时间出现的负荷尖峰电流，即I set2>= K rel2［I stM1+ I c （n —1)]式中 K rel2—低压断路器定时限过电流脱扣器可靠系数,取1。
2；I stM1—线路中最大一台电动机的起动电流，A;I c （n-1）-除起动电流最大的一台电动机以外的线路计算负载电流，A ；b 、定时限过电流脱扣器的整定时间通常有0。
低压断路器的选择
指 能 接 通 、 载 以 及 分 断 正 常 电路 条 件 下 的 电流 ， 能 在 所 承 也 规定 的 非正 常 电路 下 接 通 、 承 载 一 定 时 间 和 分 断 电流 的机 械 开 关 电器 。触 头 在 大 气 压 力 的 空 气 中断 开 和 闭合 的断 路 器 称 为 空 气 断路 器 ；具 有 一 个 用 模压 绝 缘 材 料 制 成 的 外 壳 作 为断 路 器 整 体 部 件 的 断路 器 称 为 塑 壳 式 断 路 器 。 １ 断 路 器 的 主 要技 术 指 标 ． ２
专 电建 栏ｌ 力 设
低 压 断路 器 的选 择
摘
述 了如何 正确 地 选 用低 压 断路 器 。 关 键 词 ： 压 路器 电流 ； 确 选 择 低 断 正
口建 毛 锋
要： 介绍了低 压断路器 的特性， 并从断路器 的额定 电流、 限短 路分断能 力、 极 额定短时耐 受电流能 力等 方面 阐
线 ：④Ｔ — Ｎ Ｃ系统 。Ｔ — Ｎ Ｃ系统 中， Ｎ线 与保 护线 Ｐ Ｅ合二为一 （Ｅ Ｐ Ｎ线）考虑安全 ， ， 任何 时候不 允许 断开 Ｐ Ｎ线 ， Ｅ 因此绝对禁 用 四极 断 路 器 ； 用 于 ３ ０２ ０ 系统 的 剩 余 电流 保 护 器 （ 电 ⑤ ８ ／２ Ｖ 漏 断 路 器 ）中 性 线 必 须 穿 越 保 护 器 的零 序 电流 互 感 器 （ 心 ）防 止 ， 铁 ， 无中性线的穿过 ， ２ ０ 使 ２ Ｖ的负载有泄 漏 电流 而误动作 ， 此时应 选 用 四极 或 带 中性 线 的二 极 剩 余 电流 保 护器 。
隔离器之用）③１ ； 一 ｒ系统 、 Ｎ— — Ｔ Ｃ Ｓ系统和 Ｔ — Ｎ Ｓ系统可使用 四 极断路器 ， 以便 在维修 时保障检修者 的安全 ， 但是 Ｔ — — Ｎ Ｃ Ｓ和
常见低压断路器的选择 (1)
常见低压断路器的选择这段时间，经常有人来问关于各种类型断路器的型号，比如DW-15系列万能式断路器，由于涉及到一些具体的东西，比如脱扣器的型号，附件选择。
同时也涉及到最基本的尺寸、类型等，所以我觉得掌握一些常见低压断路器型号的选择，十分有意义！要合理的选择，首先需要了其基本分类，框定大范围。
一般来说，低压断路器按灭弧介质分，有空气断路器和真空断路器等；按用途分，有配电用断路器、电动机保护用断路器、照明用断路器和漏电保护断路器等。
这里我结合下上海热敏电器开关厂生产的一些产品做具体说明。
DZ5系列塑壳断路器DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。
保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。
DZ10系列塑壳断路器DZ10系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作条件下不频繁分断和接通线路之用。
DZ12塑料外壳式断路器DZ12-60塑料外壳式断路器的体积小巧，结构新颖、性能优良可靠。
主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz单相230v，三舷00v 及以下的照明线路中，作为线路的过载，短路保护以及在正常情况下作为线路的不频繁转换之用。
DZ15系列塑料外壳式断路器DZ15系列塑料外壳式断路器适用于交流50hz、额定电压380v、额定电流至63a(100)的电路中作为通断操作,并可用来保护线路和电动机的过载及短路保护之用，亦可作为线路的不频繁转换及电动机的不频繁起动之用。
DZ20系列塑料外壳式断路器DZ20系列塑料外壳式断路器适用于交流50hz，额定绝缘电压660v，额定工作电压380v(400v)及以下，其额定电流至1250a 。
常见低压电器选型原则
一．断路器的选择1.一般低压断路器的选择(1)低压断路器的额定电压不小于线路的额定电压。
(2)低压断路器的额定电流不小于线路的计算负载电流。
(3)低压断路器的极限通断能力不小于线路中最大的短路电流。
(4)线路末端单相对地短路电流;低压断路器瞬时(或短延时)脱扣整定电流3.25(5)脱扣器的额定电流不小于线路的计算电流。
(6)欠压脱扣器的额定电压等于线路的额定电压。
2.配电用低压断路器的选择(1)长延时动作电流整定值等于0.8~1倍导线允许载流量。
(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间。
⑶短延时动作电流整定值不小于1.1*(Ijx+1.35KIdem)。
其中，Ijx为线路计算负载电流; K为电动机的启动电流倍数；Idem为最大一台电动机额定电流。
(4)短延时的延时时间按被保护对象的热稳定校核。
(5)无短延时时，瞬时电流整定值不小于1.1*(Ijx+K1KIdem)。
其中，K1为电动机启动电流的冲击系数，可取1.7~2。
(6)有短延时时，瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值。
3.电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流。
(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间。
按启动时负载的轻重，可选用可返回时间为1、3、5、8、15s中的某一挡。
(3)瞬时整定电流：笼型电动机时为(8~15)倍脱扣器额定电流；绕线转子电动机时为(3~6)倍脱扣器额定电流。
4.照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流。
(2)瞬时动作整定值等于(6~20)倍线路计算负载电流。
二．漏电保护装置的选择1.形式的选择一般情况下，应优先选择电流型电磁式漏电保护器，以求有较高的可靠性。
2.额定电流的选择漏电保护器的额定电流应大于实际负荷电流。
3.极数的选择家庭的单相电源，应选用二极的漏电保护器；若负载为三相三线，则选用三极的漏电保护器；若负载为三相四线，则应选用四极漏电保护器。
低压断路器短路分断能力选择
低压断路器短路分断能力选择低压断路器短路分断能力是选择低压断路器关键参数，而短路电流是选择低压断路器分断能力的依据，通过改变变压器阻抗电压值可改变短路电流。
本文通过工程实例研究改变变压器阻抗电压值来选择合理的低压断路器短路分段能力。
标签：短路分断能力、变压器阻抗电压、短路电流。
1简介低压断路器短路分断能力关系到断路器能否安全可靠的发挥作用，也直接影响到盘柜的价格，在计算和选择过程中要综合考虑各方面因素。
本文通过工程实例计算证实变压器阻抗电压提高，将电压偏差、母线及机端压降限制在合理范围内，在理论上是可行的，在投资上是经济合理的。
2 案例分析某石化装置负荷等级为二级，设低压配电室一座;低压计算负荷为1953.4kV A，其中电动机功率合计为1660kW;根据计算负荷并考虑其他因素，变压器选择为2台SCB10-2500，6.3±2x2.5%/0.4kV，Dyn11;低压系统接线为单母分段;最大运行方式下变压器高压侧短路阻抗标幺值（）为;系统可按无限大容量系统考虑。
变压器额定容量。
2.1 短路电流计算仿真采用ETAP软件分别模拟仿真变压器在常规阻抗电压以及两种情况下短路电流。
从模拟仿真计算结果可以看出Bus2处发生短路时的短路电流为系统提供的短路电流与电动机反馈电流之和。
根据以上计算，要选择常规阻抗电压6%的变压器，低压断路器短路分断能力需选择70kA;而变压器阻抗电压为12%时，低压断路器短路分断能力只要选择50kA即可。
2.2 变压器阻抗电压提高对系统的影响阻抗电压12%的变压器属于非常规设备，因此有必要对该阻抗电压下系统运行参数受到的影响进行分析。
终端配电用电力变压器阻抗电压提高对系统的不利影响主要有两方面，一是负荷变化时低压侧电压偏差增大，二是低压侧电动机起动时母线和机端的压降增大。
以下是针对本文案例所做的阻抗电压分别为6%和12%时两种不利影响的计算和对比。
2.2.1 负荷变化时电压偏差计算和对比本文变压器电压偏差是指变压器一次绕组施加额定电压，空载与负载两种情况下，二次侧端电压之差（）与二次侧额定电压之比，即根据变压器简化等效电路的向量图求电压变化率，如图3：为一次侧额定电压，为负载时折算到一次侧电压，负载系数。
低压配电断路器额定分断能力选择与电缆热稳定校验
低压配电断路器额定分断能力选择与电缆热稳定校验摘要:通过低压配电断路器额定分断能力分析及相关低压电缆热稳定校验，探讨工程设计中应注意的低压配电设计及电缆选型问题。
关键词:低压配电断路器；额定分断能力；电缆；热稳定校验低压配电设计的主要内容是断路器与低压电缆选型。
断路器及电缆的正确选型对于设备的安全、稳定运行至关重要。
一些电气工程设计人员在低压断路器及低压电缆选型时，忽略了对断路器及电缆的校验,结果造成设备或电缆得不到有效保护, 酿成事故。
下面探讨低压配电断路器额定分断能力的选择及电缆热稳定校验，并举例说明。
1 低压配电断路器额定分断能力选择低压配电断路器选型时，首先要选择断路器的额定分断能力,正确的选择是有效保护线路及设备的前提。
规范上对于断路器额定分断能力是有要求的，即短路保护电器的分断能力不得小于其安装处的预期短路电流。
断路器额定分断能力分为额定极限分断能力（Ics）与额定运行分断能力（Icu）。
其中 Ics 指按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力，Icu 指按规定的试验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力。
额定运行分断能力不大于额定极限分断能力，规范规定其值为四挡（或三挡），分别为 25%、50%、75%及 100% Ics（其中框架断路器无 25%）。
Ics 是一个重要指标，在选择低压配电断路器时，必须保证其安装处的预期短路电流小于Ics；在保证 Ics 的前提下，可根据断路器配电负荷的重要性，尽量选择 Icu 较高的断路器。
现阶段技术能力下，很多低压开关制造厂家生产的低压断路器都能够做到 Icu 等于 Ics,在设计选型时可优先考虑此类断路器。
断路器安装处的预期短路电流值由系统短路电流计算得出，对于由低压配电变压器直接供电的配电柜，由于变压器低压出线线路很短，预期短路电流值近似等于低压配电变压器低压侧短路电流。
对于大部分工程设计配电设计都属于发电机远端配电，故可按照发电机远端短路来计算变压器低压侧短路电流，如图 1 所示。

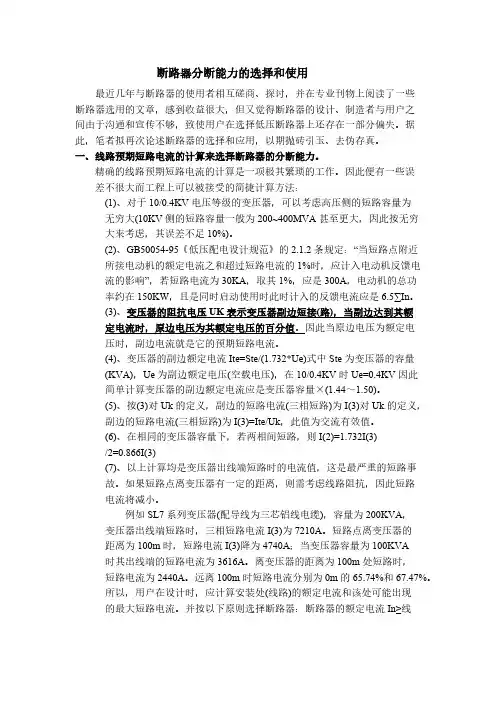

断路器分断能力的选择和使用
断路器分断能力的选择和使用最近几年与断路器的使用者相互磋商、探讨，并在专业刊物上阅读了一些断路器选用的文章，感到收益很大，但又觉得断路器的设计、制造者与用户之间由于沟通和宣传不够，致使用户在选择低压断路器上还存在一部分偏失。
据此，笔者拟再次论述断路器的选择和应用，以期抛砖引玉、去伪存真。
1、 根据线路预期短路电流的计算，来选择断路器的分断能力。
精确的线路预期短路电流的计算是一项极其繁琐的工作。
因此便有一些误差不是很大，而工程上可以被接受的简捷计算方法：(1)、对于10/0.4KV电压等级的变压器，可以考虑高压侧的短路容量为无穷大(10KV侧的短路容量一般为200-400MVA，甚至更大，因此按无穷大来考虑，其误差不足10%)。
(2)、GB50054-95《低压配电设计规范》中的2.1.2条规定：“当短路点附近所接电动机的额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响”。
若短路电流为30KA，取其1%，应是300A，电动机的总功率约在160KW左右，且是同时启动使用时，此时计入的反馈电流应是6.5∑In。
(3)、变压器的阻抗电压UK(%)表示变压器副边短接(路)，原边慢慢增加电压，当副边电流达到其额定电流时，原边电压为其额定电压的百分值。
因此当原边电压为额定电压时，副边电流就是它的预期短路电流。
阻抗电压(Impedance Voltage)是将变压器的二次绕组短路，使一次绕组电压慢慢加大，当二次绕组的短路电流达到额定电流时，一次绕组所施加的电压（短路电压）与额定电压的比值百分数。
阻抗电压(Impedance Voltage)UK(%)是涉及到变压器成本、效率和运行的重要经济指标和对变压器进行状态诊断的主要参数依据之一。
同容量的变压器，阻抗电压(Impedance Voltage)小的成本低，效率高，价格便宜，另外运行时的压降及电压变动率也小，电压质量轻易得到控制和保证，因此从电网的运行角度考虑，希望阻抗电压(Impedance Voltage)小一些好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压断路器的选择：95%的人都不曾了解的东东！
如何正确选择低压断路器？以下五大步骤必不可少：
（1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。
（2）断路器的短路整定电流应躲过线路的正常工作启动电流。
（大概有30%的设计者注意到了这一条）。
（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。
（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。
（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。
（大概有1%的设计者注意到了这一条）。
“第3~5条只是厂家的事”这也是大部分设计人人的误区。
就最常见的DZ20而言，断路器的分断能力一般可分高、中、低（H、M、L）三档，如果设计人选择了错误的档次，就可能造成分断能力不足，而这显然不是厂家的事情，而是必须由设计人运算后才可作出正确选择的。
我们不宜把设计责任推到厂家或盘厂身上，呵呵。
开关厂家可以提供额定短路运行（或极限）分断能力值，也许还可以提供额定短路接通能力值，但是它一般不会给你提供具体系统及线路的短路电流值呀——该你算的，还得算，不可偷懒，也无法偷懒啊。
比如1600KV A变压器的低压母线上，短路全电流峰值可达100KA！这不是一般开关所能胜任的，也不是什么开关厂家可以替你分忧解难的。
呵呵，万一出了事，设计还是唯一责任。
——因为厂家已经提供了几十KA到上百KA的接通能力，可是你当时只是选择了较低接通能力的开关。
出事了怎么还可以牵扯到开关厂家呢？
《工业与民用设计手册里》，第二版1995年才出来，第一版是1983年的事了，那时候我还不知道自己将来会搞电气，呵呵！[/quote]
呵呵，我好像没说第几版吧；不过，第一版我手头曾经也有（名字似乎是《工厂配电设计手册》），要比第二版薄不少。
这本书确实有一些细节问题尚待研究。
在选型时，要求
极限短路分断能力(Icu) ≥运行短路分断能力(Ics) ≥线路预期短路电流。
运行短路分断能力参数应作为首选参数。
极限短路分断能力作为保证参数。
短时耐受电流(Icw)主要考虑热稳定，是作为运行后保护整定的一个参考值，即主保护和后备保护动作时限不得超过断路器热稳定要求的时间。
补充问题回答：
断路器合闸就是在额定电压下进行。
事实上，考验断路器分断能力主要是在最大短路（三相完全金属接地短路）情况下断开的能力，此时短路电流很大，要求在一定的时间内完全熄弧，是最大的问题，这时就是断路器的极限分断能力，一般要求分断值在几十千安以上。
