常用的音频线材与接头
(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)介绍
视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
各类音频接口你了解多少
各类音频接口你了解多少文章摘要：本文主要介绍一些常用的音频接口，让不懂音乐的人士认识音乐和了解音乐的基本常识，也可以让爱音乐的人士温故而知新。
概述1.1 TRS 接头TRS 接头是一种常见的音频接头。
TRS 的含义是Tip（signal ）、Ring （signal ）、Sleeve （ground ）。
分别代表了该接头的3个接触点。
TRS 插头为圆柱体形状，触点之间用绝缘的材料隔开。
为了适应不同的设备需求，TRS 有三种尺寸分别为2.5mm 、3.5mm 和6.22mm 。
实物如错误！未找到引用源。
所示，从右到左依次是2.5mm 、3.5mm 、6.22mm 接口。
2.5mm 接头在手机类便携轻薄型产品上比较常见，因为接口可以做的很小；3.5mm 接头在PC 类产品以及家用设备上比较常见，也是最常见到的接口类型；6.3mm 接头是为了提高接触面以及耐用度设计的模拟接头，常见于监听等专业音频设备上。
TRS 接头提供了立体声（即双声道：左声道和右声道）的输入输出功能。
TRS 接头实物图 1.2 RCA 模拟音频接口RCA 接头就是常说的莲花头，利用RCA 线缆传输模拟信号是目前最普遍的音频连接方式。
传输模拟信号时，每一根 RCA 线缆负责传输一个声道的音频信号，所以立体声信号，需要使用一对线缆。
对于多声道系统，就要根据实际的声道数量配以相同数量的线缆。
立体声RCA 音频接口，一般将右声道用红色标注，左声道则用蓝色或者白色标注。
这样的接头也能够传输数字信号。
RCA 接口实物图1.3 XLR 接头XLR 接头,又被称做卡侬头，之所以被称做卡侬头是因为James H. Cannon 先生是卡侬头最初的生产制造商。
最早的产品是"Cannon X " 系列,后来，对产品进行了改进，增加了一个插销，产品系列更名为："Cannon XL" ，然后又围绕着接头的金属触点，增加了橡胶封口胶（R ubber compound ），最后人们就把这三个单词的头一个字母拼在一起，称作" XLRConnector",即XLR 接头。
同轴音频线的连接方法

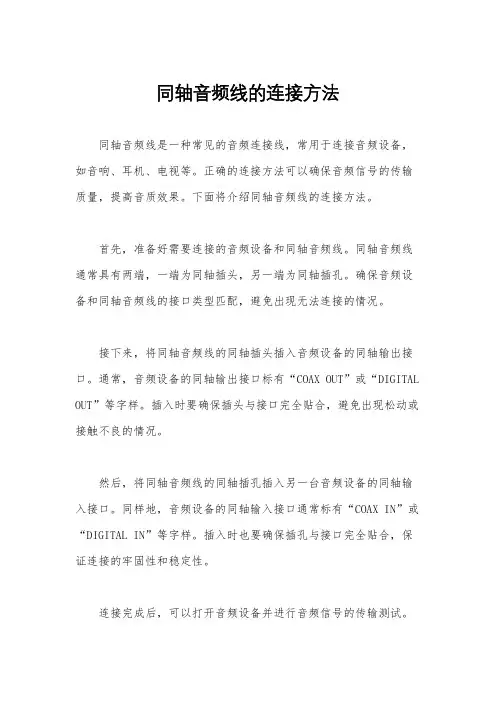

同轴音频线的连接方法同轴音频线是一种常见的音频连接线，常用于连接音频设备，如音响、耳机、电视等。
正确的连接方法可以确保音频信号的传输质量，提高音质效果。
下面将介绍同轴音频线的连接方法。
首先，准备好需要连接的音频设备和同轴音频线。
同轴音频线通常具有两端，一端为同轴插头，另一端为同轴插孔。
确保音频设备和同轴音频线的接口类型匹配，避免出现无法连接的情况。
接下来，将同轴音频线的同轴插头插入音频设备的同轴输出接口。
通常，音频设备的同轴输出接口标有“COAX OUT”或“DIGITAL OUT”等字样。
插入时要确保插头与接口完全贴合，避免出现松动或接触不良的情况。
然后，将同轴音频线的同轴插孔插入另一台音频设备的同轴输入接口。
同样地，音频设备的同轴输入接口通常标有“COAX IN”或“DIGITAL IN”等字样。
插入时也要确保插孔与接口完全贴合，保证连接的牢固性和稳定性。
连接完成后，可以打开音频设备并进行音频信号的传输测试。
通过同轴音频线连接的音频设备，可以实现数字音频信号的传输和解码，提供更高质量的音频体验。
需要注意的是，在连接同轴音频线时，要避免将线路拉扯过度，以免损坏线材或接口。
同时，要注意线路的布置，避免与其他电源线或信号线交叉，减少干扰和噪音的影响。
另外，如果需要连接多台音频设备，可以通过同轴音频线和同轴分配器来实现。
同轴分配器可以将同一音频信号分配给多个音频设备，方便实现多设备的联动和使用。
总之，同轴音频线的连接方法并不复杂，但正确的连接方法可以确保音频信号的传输质量，提高音质效果。
在连接时，要注意接口的匹配、插拔的稳固性以及线路的布置，以保证连接的可靠性和稳定性。
希望以上内容对您有所帮助，谢谢阅读！。
培训-常用音视频线接口简介
8、分量视频（RGBHV 信号）
色差接口是在S接口的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开 发送，其分辨率可达到600线以上。它通常采用YPbPr和YCbCr两种标识，前者表示 逐行扫描色差输出，后者表示隔行扫描色差输出。现在很多电视类产品都是靠色差输 入来提高输入讯号品质，而且透过色差接口，可以输入多种等级讯号，从较基本的 480i到倍频扫描的480p，甚至720p、1080i等等，都是要通过色差输入才有办法将信 号传送到电视当中。75-2RGB的传输距离是30-50M，75-3RGB的传输距离是5070M。
同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行 亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免 了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。 但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传 输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一 定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进 行测试时仍能发现)。而且由于Cr Cb的混合导致色度信号的带宽也有 一定的限制，所以S-Video虽然已经比较优秀，但离完美还相去甚远。 S-Video虽不是较好的，但考虑到目前的市场状况和综合成本等其它因 素，它还是应用较普遍的视频接口之一。
3、 非平衡模拟二芯6.3mm TRS
二芯的TRS接头可以用来传送非平衡的单声道 音频信号，比如电吉他用的线就是二芯的TRS 线。所以，单从TRS接口外观来 看，我们不会 知道它是否支持平衡传输；单从芯数来看，我 们也不能确定四芯及以上的TRS接头是否支持 平衡传输，具体情况需要看设备。
4、 小三芯插头或3.5mm三芯插头
6、 数字音频接口之同轴接口
音频线材与接插件
音频线缆与接插件--各种线材
光纤 许多 CD 或 MD 等录放音器材上常使用的传 输线材，它传送的是数码信号。 随着数字化的普及，光纤在音响系统里的运 用会越来越多。
音频线缆与接插件--各种线材
MIDI 线 通常为五芯线，传送有关 MIDI 的信息， 现在大多数使用在键盘、效果器等设备上。
还有一些特殊的线材，比如电脑点歌系统里原来用来连接网络的多芯 网线现在也可以用来传送音视频，实现电脑自动点播功能。
二、各种接插件
音频线缆与接插件--各种接插件
XLR∶俗称卡侬接头（Cannon），此种接头是由三个接点所组成，分别为1– Ground接地；2–热端(+级)；3–冷端（-级)。当然也有的设备里规定3是热端(+级)； 2是冷端（-级)，这点要看清楚设备的说明书。
卡侬连接插件是专业音响系统中使用最广泛的一类接插件，可用于传输音响系统 中的各类音频信号，一般平衡式输入、输出端子都是使用卡侬接插件来连接的。
音频线缆与接插件--各种接插件
RCA 在中国一般俗称莲花头(因某些型式的 RCA 接头外观看似莲花瓣)。 此种接头是由两个接点所组成，分别为 热端 (+级)；冷端接地（-级），其使用同轴电缆连接， 当然也可以使用多芯音频线，常使用在一般家用 音响器材上。 因其长度在3.5厘米左右，所以通常我又叫它： 3.5cm插头。
音频线缆与接插件--各种接插件
在某种意义上说，使用卡侬接插件也是专业音响系统有别于民用音响的特征之一， 其好处是：
a、 采用平衡传输方式的，抗外界干扰能力较强，利于远距离传输。 b、 具有弹簧锁定装置，连接可靠，不易拉脱。 c、 接插件规定了信号流向，便于防止连接上的差错。 卡侬插头有公插与母插之分，插座也同样有公插座与母插座之分。 公插的接点是插针，而母插的接点是插孔。 按照国际上通用的惯例，以公插头或插座作信号的输入端；以母插头、插座作为 信号的输出端。
[常用,音频接口,介绍]常用音频接口介绍
![[常用,音频接口,介绍]常用音频接口介绍](https://img.taocdn.com/s3/m/10c565349b89680202d8252a.png)
常用音频接口介绍常用音频接口介绍概述在广播电视系统节目采编及传送机房的日常技术维护中，会接触到各式各样的音频类接口。
音频接口，是在传输音频信号时使用的接口，它可以是模拟的，也可以是数字的。
不同的音频应用领域，往往会有不同的接口，随着技术的进步，接口的种类也在不断的发展、增多。
如果缺乏对音频接口知识的基本了解，在日常的技术维护中，势必会妨碍对于音频传送，音频测试与测量的理解与应用，本文对常用的音频接口做较详细的介绍。
首先，明确两个概念的涵义及关系：接口（Interface）和连接器（通常也叫做接头，Con nector）。
不同的音频标准都需要定义各自的硬件接口标准，硬件接口定义了电子设备之间连接的物理特性，包括传输的信号频率、强度，以及相应连线的类型、数量，还包括插头、插座的机械结构设计。
连接器是接口在物理上的实现，是实现电路互连的装置。
人们将接头分成两类：“公头”（或“阳头”）和“母头”（或“阴头”），一言以概之，即插头（Male connector、plug）和插座（Female connector、socket）。
在实际应用中，人们经常习惯于将接口（Interface）和接头（Connector）二者不加区分的通用，因此，本文在文字描述上也不做严格的区分。
模拟音频接口1.TRS 接头2.5mm接头在手机类便携轻薄型产品上比较常见，因其接口可以做的很小；3. 5mm接头在PC类产品以及家用设备上比较常见，也是我们最常见到的接口类型；6.3mm接头是为了提高接触面以及耐用度而设计的模拟接头，常见于监听等专业音频设备上，例如：节目传输类机房大多用此接头来监听节目质量。
接下来介绍3.5mm和6.3mm两种规格的TRS接头。
2.1.1 (1/8′3.5mm) TRS接头俗称：（小三芯）3.5mm TRS接头又称小三芯或者立体声接头，是目前见到的最主要的声卡接口，除此之外，包括绝大部分MP3播放器，MP4播放器和部分音乐手机的耳机输出接口也使用这种接头。
视频音频接口汇总
·色差分量接口：是目前各种视频输出接口中较好的一种。
色差分量接口
色差分量线材
YPbPr /YCbCr色差接口3RCA连接线
5RCA线缆
VGA转5RCA线，可用于投影机没有标配VGA/DVI接口（标配HDMI）等场合色差分量（Component）接口采用YPbPr和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。色差分量接口一般利用3根信号线分别传送亮色和两路色差信号。这3组信号分别是：亮度以绿色线缆（Y）Y标注，以及从三原色信号中的两种——蓝色和红色——去掉亮度信号后的色彩差异信号，分别标注为Pb和Pr，或者Cb和Cr，在三条线的接头处分别用绿、蓝、红色进行区别。这三条线如果相互之间插错了，可能会显示不出画面，或者显示出奇怪的色彩来。色差分量接口是模拟接口，支持传送480i/480p/576p/720p/1080i/1080p等格式的视频信号，本身不传输音频信号。
标准视频输入接口（RCA）RCA模拟音频接口：RCA接头就是常说的莲花头，利用RCA线缆传输模拟信号是目前最普遍的音频连接方式。
RCA输入输出是最常见的音视频输入和输出接口，通常都是成对的
耳机线材选择正确的线材提升音质
耳机线材选择正确的线材提升音质线材是影响耳机音质的重要因素之一。
正确选择合适的线材可以明显提升音质，使音乐更加清晰、细致，提供更好的听觉体验。
下面将从线材类型、材质以及连接方式等方面介绍如何选择适合的线材，从而提升耳机音质。
一、线材类型在选择线材之前，我们需要了解不同类型的线材。
主要有两种类型的线材：单端线和平衡线。
单端线是常见的耳机线材，适用于大部分耳机。
平衡线则相对较为专业，用于一些高端耳机或专业音频设备。
二、线材材质线材的材质也直接影响音质表现。
常见的线材材质包括铜线、银线和铜银混合线。
铜线具有良好的导电性和可塑性，音质表现实用可靠，适合大部分用户。
银线导电性更佳，音质表现更细腻，适合追求极致音质的高端用户。
而铜银混合线则兼具两者的特点，平衡了性价比和音质表现。
三、线材厚度线材的厚度也是影响音质的一个重要因素。
一般来说，粗线材相比细线材在传输音频信号时损耗更小，音质表现更稳定。
因此，在选择线材时，可以考虑选择一些较为粗实的线材。
四、连接方式根据不同的需求，可以选择不同的连接方式。
目前常见的连接方式有插针、2.5mm/3.5mm/4.4mm平衡接口等。
不同接口的选择需要根据耳机本身的接口来决定，确保连接稳定。
五、其他因素除了上述几点，还有一些其他因素需要注意。
例如，线材的长度和弯曲度对音质也有一定的影响。
过长或过短的线材长度都可能导致信号传输的问题，而过于弯曲的线材则可能影响音频信号的稳定性。
因此，在选择线材时，应根据实际情况选择合适的线材长度，并避免将线材过度弯曲。
综上所述，正确选择合适的线材对于提升耳机音质至关重要。
在选择线材时，需要考虑线材类型、材质、厚度，以及连接方式等因素。
合理选择线材可以帮助我们获得更好的音质表现，提供更悦耳的听觉体验。
因此，若希望提升耳机音质，不妨选择适合的线材，享受更好的音乐享受。
音响弱电集成中常用音频接口大全
⾳响弱电集成中常⽤⾳频接⼝⼤全在弱电系统集成的⼯作中，涉及到各种各样的⾳频接⼝，这些⾳频接⼝有着各⾃的特点，在不同的⾳响系统中应⽤。
今天⼩编带⼤家⼀起认识⼀下，在⾳响弱电集成中常⽤的⾳频接⼝都有哪些？卡侬接⼝ XLR 3-Pin卡侬接⼝是最常见的⾳频接⼝之⼀，在会议室的⾳响集成中⼴泛应⽤。
接头分为公头和母头，在选择设备连线时要注意接⼝的兼容性。
在会议室集成中，我们经常可以在麦克风、调⾳台等设备上看到卡侬接⼝。
最常⽤的卡侬接⼝是3芯，根据需求的不同有的设备会⽤到4芯、5芯、6芯和7芯的。
莲花头 RCARCA⼜叫AV端⼦，也称AV 接⼝，⼏乎所有的电视机、影碟机类产品都有这个接⼝。
RCA接头是最为常见的⼀种⾳/视频接线端⼦。
RCA端⼦采⽤同轴传输信号的⽅式，中轴⽤来传输信号，外沿⼀圈的接触层⽤来接地，可以⽤来传输数字⾳频信号和模拟视频信号。
同样RCA莲花头接⼝也分为公头和母头，在会议室⾳响集成中应⽤⾮常⼴泛。
在DVD、电脑⾳箱、电视机上我们都可以看到这种莲花头接⼝。
TS接⼝ Phone ConnectorTS接⼝也叫Phone Connector 这与我们早期的电话有关，我们都看到过早期的⼈⼯电话交换机，需要话务员将你的电话与被叫接通，在电话单交换机上使⽤的就是这种⾳频接⼝。
⼤家不要与今天的电话接⼝，Telephone Connector搞混淆了。
⼩编后续会专门为⼤家介绍电话通信接⼝。
TS接⼝我们最常见的就是电脑、⼿机上应⽤的3.5mm TS接⼝。
但是细⼼的⼈们可能会发现，我们平时⽤的⼿机、电脑⽿机并不太⼀样，它们的接⼝结数是不同的。
实际上，不同结数的TS接⼝，命名⽅式也是不同的。
TS接⼝的命名规则也是⾮常简单，每增加⼀结不在TS之间加⼀个R。
⽐如3结⽿机插⼝就是TRS、4结接⼝就是TRRS。
在⾳响系统的集成项⽬中，我们更多的会⽤到另外⼀种TS接⼝。
6.35mm的TS接⼝，也就是我们常说的⼤⼆芯。
在调⾳台、麦克风系统中应⽤的⾮常⼴泛。
各种音视频线的焊接方法综述
音频焊接线序错误产生问题
2、平衡式卡侬焊接成平衡式大三芯：话筒输出是平衡式卡侬口，低 电平信号接入高电平放大回路，会先被衰减20dB. 低电平信号经过调 音台增益放大回路后的声音较小，即使是经过后级放大声音提升也不 多。 3、平衡式大三芯焊接成平衡式卡侬：专业 DVD的输出口是平衡式卡 侬输出，但是输出的是高电平信号。应该接入调音台的LINE口（平衡 式大三芯）。一旦将此信号
莲花头，RCA（公）
莲花转6.35头（公）
VGA头（公）
莲花头，RCA（母）
常用接头
常用转接头
HDMI转VGA
BNC转莲花
DVI转VGA单向
HDMI转DVI
接头转换线
DVI转RGB线！只能单向， 不能RGB转DVI
VGA转线RGB线
HDMI转DVI线！
音频插接件连线方式
视频接插件连线
123红绿蓝。678红绿蓝屏蔽。 5,10,13,14随便定义剩下四根线。 两头一致即可。
三种HDMI接头
HDMI Atype:19针 HDMI B Type：总共有29pin, 可传输HDMI A type两倍的TMDS资料 量 , 相 对 等 于 DVI Dual-Link 传 输 , 用 于 传 输 高 分 辨 率 (WQXGA 2560x1600以上)。
HDMI C Type：总共有19pin, 可以说是缩小版的HDMI A type, 但脚 位定义有所改变。 主要是用在便携式装置上, 例如DV、数码相机、便 携式多媒体播放机等。
音箱卡龙头安装方法
音箱金银线
四芯音箱插 接线方法：音箱线正负极接+1和-1或+2和-2
各类接头（一）
小三芯（公）、3.5（双环）
莲花头大三芯大两芯卡农头制作方法
莲花头⼤三芯⼤两芯卡农头制作⽅法⾳响设备常⽤连接头及⾳视频线材的制作⽅法⼀套可使⽤的⾳响设备⽆论是专业系统还是⾮专业的民⽤⾳响设备除了设备本⾝外还需要各种连接线材将设备进⾏连接才能够使⽤。
通常民⽤的设备从简单的DVD机到⼀套组合⾳响的线材都是附带的，也就是不⽤另加购买或制作；但⼀套专业的扩声或VOD ⼯程中由于安装环境的不同其使⽤的线材都是需要施⼯⼈员⾃⼰进⾏制作的。
⼀根完整的线材是由接插头和线组成的。
下⾯对常⽤插头、线材及连接线的制作进⾏⼀下简单的介绍。
1、常⽤⾳视频设备的连接插头：在⼀个⾳视频⼯程中设备的输出、输⼊信号种类可分为⾳频信号和视频信号（本次只作简单介绍）；⾳频信号根据阻抗的不同⼤致可分为平衡信号和⾮平衡信号（⾳源设备如DVD 播放机/ 卡座/ CD播放机及的输出多为⾮平衡信号）。
因此，连接插头也有平衡和⾮平衡之分，平衡插头为三芯结构，⾮平衡插头为⼆芯结构。
⾳频插头中还有⼀种功放与⾳箱连接⽤的专⽤插头，这种插头常见的为四芯结构（也有⼆芯、⼋芯）⼜因为是瑞⼠NEUTRIK（纽垂克）公司发明，因此⼜称“NEUTRIK（纽垂克）插头”或“四芯（⼆芯、⼋芯）⾳箱插头”。
1.1、常⽤的平衡信号插头：A、卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。
卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。
很多⾳响设备的输⼊、输出端⼝为卡侬接⼝，同样带“针”的接⼝为“公座”，带“孔”的接⼝为“母座”。
卡侬母头（XLR Female）卡侬公头（XLR Male）B、⼤三芯插头或6.3mm三芯插头（PhoneJack Balance）：⼤三芯插头（PhoneJack Balance）1.2、常⽤的⾮平衡信号插头：A、⼤⼆芯插头（PhoneJack Unbalance ）。
⼤⼆芯插头（PhoneJack Unbalance）B、莲花插头（RCA）莲花插头（RCA）C、⼩三芯插头或3.5mm三芯插头⼩三芯插头或3.5mm三芯插头⼩三芯插头外观与⼤三芯插头类似只是体积要⽐⼤三芯⼩。
音响设备常用连接头及音视频线材的制作方法.
音响设备常用连接头及音视频线材的制作方法一套可使用的音响设备，无论是专业系统还是非专业的民用音响设备，除了设备本身外，还需要各种连接线材将设备进行连接才能够使用。
通常民用的设备，从简单的DVD机到一套组合音响，线材都是附带的，也就是不用另加购买或制作；但一套专业的扩声或VOD工程中，由于安装环境的不同，其使用的线材都是需要施工人员自己进行制作的。
一根完整的线材是由接插头和线组成的，下面对常用插头、线材及连接线的制作进行一下简单的介绍。
1. 常用音视频设备的连接插头：在一个音视频工程中设备的输出、输入信号种类可分为音频信号audio signal和视频信号video signal（本次只作简单介绍）；音频信号根据阻抗的不同，大致可分为平衡信号balance和非平衡信号Unbalance（音源设备如DVD 播放机/ 卡座/ CD 播放机及的输出多为非平衡信号，两根信号传输线的一根是接地的，反之，两根都不接地的是平衡信号）。
因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构（另有一根专门的接地屏蔽线），非平衡插头为二芯结构。
音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯），又因为是瑞士NEUTRIK（纽垂克）公司发明，因此又称“NEUTRIK（纽垂克）插头”或“四芯（二芯、八芯）音箱插头”。
1.1、常用的平衡信号插头：A、卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。
卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。
很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”，如话筒的插头。
卡侬母头（XLR Female）卡侬公头（XLR Male）B、大三芯插头或6.35mm口径的三芯插头（PhoneJack Balance，有人称口径为6.5mm，不知道哪个正确）：大三芯插头（PhoneJack Balance）1为左2为右路音频信号，3为左右公用的接地屏蔽线1.2、常用的非平衡信号插头：A、大二芯6.35mm插头（PhoneJack Unbalance ）。
AV端口大全
AV端口大全（包括音频与视频）家庭影院中的音视频都是由不同的器材相互连接而组成的，而把这些影音器材连接起来的就是各种各样的线材，它们分别负责着视频和音频信号的传输，又或者同时传输AV信号。
因此可以这样认为，影音效果的好劣与否出了受到器材品质的影响之外，还取决于不同线材的使用。
因为不同的线材出了外观和包装存在差异以外，从生产工艺、原材料的选择到各种新型技术的运用都使得线材破乃至有较大的差异。
我们在这一期关于家庭影院标准的特别策划中，将详细地向大家介绍各种线材以及插口标准，方便读者进行不同的搭配和使用系统连接。
同轴音频线同轴音频接口（Coaxial），标准为SPDIF（Sony / Philips Digital InterFace），是由索尼公司与飞利浦公司联合制定的，在视听器材的背板上有Coaxial作标识，主要是提供数字音频信号的传输。
它的接头分为RCA和BNC两种。
数字同轴接口采用阻抗为75Ω的同轴电缆为传输媒介，其优点是阻抗恒定，传输频带较宽，优质的同轴电缆频宽可达几百兆赫。
同轴数字传输线标准接头采用BNC头，其阻抗是75Ω，与75Ω的同轴电缆配合，可保证阻抗恒定，确保信号传输正确。
也就是说在传输的线材搭配上，应该是以适用于传输高频率数字讯号的75欧姆同轴线材作为喇叭线喇叭线是连接于功率放大器和喇叭之间，用来传送模拟音频信号，使喇叭发声的线材。
主要有裸线连接，香蕉插头与Y插头之分，不同的插头或者裸线都是为了方便不同用家连接习惯，同时又因为线材用料的不同而安装上不同的连接插头。
喇叭线的链接主要是要求插头能够紧密接触到器材的插口上，从而提高传输性能和稳定性。
RS-232CRS-232C标准（协议）的全称是EIA-RS-232C标准，是最为常见的串行接口。
RS-232C规标准接口有25条线，包括4条数据线，11条控制线，3条定时线，7条备用和未定义线，常用的只有9条线，常用于与25pin D-sub端口一同使用，其最大传输速率为20kbps，线缆最长为15米。
音频线 音频接口 接头 音频配件 接口类型 接头型号 音频线种类
《音频线音频接口接头音频配件接口类型接头型号音频线种类》数码音频商务网李V整理**********************************************************************************************************************************************************************************************************************************************************************本文关键字：音频线音频接口接头音频配件接口类型接头型号音频线种类音频线：音频线是用来连接音源设备和功率放大器的。
市场上品质较好的音响线，其制作材料主要有镀金、银、元氧铜，非金属碳量较高的以进口线为多，但其价格较为昂贵，一般的都需几百元一根，主要有美国的MONSTER STANDRDINTERLINK(怪兽)、AUDIO0UEST(线圣)、SUPRA(鳖鱼)、M0NITERPC(魔力)、SPACE&TIME(超时空)、MISSION(美声)、PATRDNICS(柏力)、VDH(荷兰-范登豪)等等。
对于一般普及型(万元以下)的音响器材无需刻意追求线材的高品质，只要使用一般截面较大一点的铜芯信号线即可。
对于较好的家庭影院音响器材，可以考虑使用高品质的音响线，比如在DVD视盘机和“AC-3”解码器上都有光纤输出、输入接口，如采用光纤传输线，它对音色的改善能得到较明显的作用。
音频线：一套音频线经常是两根，分为左右两个声道，线的两端都是莲花头(RCA头)。
同轴线：用于传输多声道信号(杜比AC-3或者DTS信号)，与音频线类似，因信号量大，接头及线都比普通音频线粗一些，一般用于连接DVD机与功放机。
光纤线：也用于传输多声道信号(杜比AC-3或者DTS信号)，用于连接DVD机与功放机。
各种接头
1、R CA是Radio Corporation of American的缩写词，因为RCA接头由这家公司发明的。
RCA俗称莲花插座，几乎所有的电视机、影碟机类产品都有这个接口。
它并不是专门为哪一种接口设计，既可以用在音频，又可以用在普通的视频信号，也是DVD分量(YCrCb)的插座，只不过数量是三个。
RCA接头是目前为止最为常见的一种音/视频接线端子。
这种双线连接方式的端子早在收音机出现的时代便由RCA录音公司发明出来，还有一个更老式、也比较奇怪的称呼叫做“唱盘”接头。
RCA端子采用同轴传输信号的方式，中轴用来传输信号，外沿一圈的接触层用来接地，可以用来传输数字音频信号和模拟视频信号。
RCA音频端子一般成对地用不同颜色标注：右声道用红色，左声道用黑色或白色。
有的时候，中置和环绕声道连接线会用其他的颜色标注来方便接线时区分，但整个系统中所有的RCA接头在电气性能上都是一样的。
一般来讲，RCA立体声音频线都是左右声道为一组，每声道外观上是一根线。
RCA，BNC有什么区别?怎么选择?同轴是最早的数位传输规格，标准阻抗为75Ω，输出电压0.5V。
不过早期由於常见於仪器上的BNC头不普及，所以厂商多以单端的RCA头代替，这就埋下了一个道现代还争论不休的问题。
RCA头本身是没有阻抗特性的，随著使用情况不同，它的阻抗时高时低，因此不同品牌的数位线换上去都有声音差异，以上的因素占了一大部分。
後来有厂家认清这个事实，在机器上开始装设BNC接头，但制线的工厂配合度却很低，於是BNC-RCA转换头应运而生，但那确实是笑话。
制线工厂不愿生产BNC线的原因，一是不容易让线材保持75Ω阻抗，二是BNC头不能用焊接，它有一套复杂的夹线程序，而这些会让他们赖以卖钱的神秘感消失殆尽。
美国Krell在KPS20i CD唱盘白皮书中清楚的写道，他们认为AT&T光纤的传输速度最快，频宽规格也高达50MHz，是目前最佳的数位传输模式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、常用的音频线材：
音频线材有话筒线（音频连接线）、音频信号缆和音箱线：
A、话筒线
话筒线
话筒线为二芯带屏蔽（按严格要求应芯及屏蔽应为无氧铜材质），每芯为若干细铜丝的结构。
通常由两芯、每芯的护套层、抗拉棉纱填充物、屏蔽层及外层橡胶护套层组成。
话筒线外部橡胶护套层通常为黑色，也有红、黄、蓝、绿等不同颜色。
屏蔽层分为缠绕和编制两种，缠绕为屏蔽层缠绕在两芯及棉纱填充物外部，编制为屏蔽层按照“网状”结构缠绕在两芯及棉纱填充物外部。
编制屏蔽话筒线比缠绕屏蔽话筒线从物理角度来讲抗干扰能力要好同时价格也稍贵一些。
话筒线也可作设备之间的连接，但成本较高建议连接设备时使用音频连接线。
B、音频连接线
音频连接线
音频连接线同样是二芯带屏蔽结构与话筒线类似。
两个芯和屏蔽层为铜质镀锡外观为银白色。
音频连接线无棉纱填充物抗拉强度差所以很少用于话筒的连接，在特殊情况下可作短距离临时连接话筒用。
通常在音频工程中机柜内部的设备连接采用音频连接线，因为音频连接线比话筒线细一些方便机柜内部线材的捆扎，捆扎后比较漂亮且成本比话筒线低。
C、音频信号缆
音频信号缆
音频信号缆其实就是若干根音频连接线组合在一根缆线中。
因内部音频连接线的数量不同所以有4、8、12、24等路数之分。
音频信号缆的重量较大，通常缆的内部有一根钢丝来增加抗拉强度。
音频信号缆多用于现场演出中周边设备与功放的信号传输连接，音响工程中控制室至舞台的信号连接。
D、音箱线
音箱线
音箱线从外观来说有护套音箱线、金银线之分，护套线根据外层护套和使用场合的不同又有橡套音箱线和塑套音箱线等；金银音箱线通常为透明或半透明护套包裹金色和音色的铜质线芯因此俗称“金银线”，也有两根芯为同色的但在一根芯的外层护套上通常印有文字以便对两根芯进行区分。
总之，音箱线最基本为两根各自带有护套的铜质线材。
音箱线根据使用要求的不同还有多芯的音箱线如四芯音箱线。
音箱线还有截面积的不同，也就是铜芯粗细不同，如1平方、2平方、4平方等。
截面积越大的音箱线传输信号时功率损失越小。
2、常用的平衡信号插头：
平衡传输是一种应用非常广泛的音频信号传输方式。
它是利用相位抵消的原理将音频信号传输过程中所受的其他干扰降至最低。
它需要并列的三根导线来实现，即接地、热端、冷端。
所以平衡输入输出插件必须具有3个脚位。
3、常用的非平衡信号插头：
TS插头，俗称大二芯，用与单声道信号的传输，形状乍一看类似于大三芯，但是比大三芯少一个环（Ring），可以直接通过芯对芯，屏蔽层对屏蔽层的焊接与RCA，BNC等用于单声道的接头实现转换，只能传输非平衡信号
非平衡传输只有两个端子信号端与接地端，在要求不高和近距离信号传输的场合使用，如家庭音响系统。
这种连接也常用于电子乐器、电吉他等设备。
小三芯插头外观与大三芯插头类似只是体积要比大三芯小。
小三芯插头为三芯，前面说过三芯为平衡信号插头，但在通常的音响工程中小三芯插头多用于电脑及便携式音源（便携CD / MP3
等）的音频信号输出用，因此将小三芯插头归入非平衡信号插头之列。
1.3 纽垂克音箱插头
Neutrik插头常用的为四芯的，也二芯、八芯音箱插头，他们外观基本相同，只有尺寸大小的差异。
通常情况下音箱的接口为四芯插头，如是八芯插头音箱后部会有标注；功放的输出端口为四芯插头。
一、RCA
接口设计，既可以用在音频，又可以用在普通的视频信号，也是DVD分量(YCrCb)的插座，只不过数量是三个。
RCA
在收音机出现的时代便由RCA录音公司发明出来，还有一个更老式、也比较奇怪的称呼叫做“唱盘”接头。
二、RCA
来传输数字音频信号和模拟视频信号。
RCA音频端子一般成对地用不同颜色标注：右声道用红色，
但整个系统中所有的RCA接头在电气性能上都是一样的。
一般来讲，RCA立体声音频线都是左右声道为一组，每声道外观上是一根线。
三、TRS 接头是一种常见的音频接头。
TRS 的含义是Tip（signal）、Ring（signal）、
四、Sleeve（ground）。
分别代表了该接头的3 个接触点。
TRS 插头为圆柱体形状，触点之
五、间，用绝缘的材料隔开。
为了适应不同的设备需求，TRS 有三种尺寸（符号&表示英
六、寸）： 1/4& (6.3 mm) ，1/8& (3.5mm)， 3/32& (2.5mm)；2.5mm 接头在手机类便携轻薄型产品上比较常见，因为接口可以做的很小；
七、3.5mm 接头在PC 类产品以及家用设备上比较常见，也是我们最常见到的接口类
八、型；6.3mm 接头是为了提高接触面以及耐用度设计的模拟接头，常见于监听等专业音频设备上。
九、XLR 接头,又被称做卡侬头，之所以被称做卡侬头（英文：cannon plug or cannonconnector）是因为James H. Cannon 先生（Cannon Electric 的创立者，现在该公司已经被并入ITT Corporation）是卡侬头最初的生产制造商。
最早的产品是"Cannon X" 系列,后来，对产品进行了改进，增加了一个插销（插销的英文：Latch，其实是一个锁定装置），产品系列更名为： "Cannon XL"，然后又围绕着接头的金属触点，增加了橡胶封口胶（Rubber compound），最后人们就把这三个单词的头一个字母拼在一起，称作" XLR Connector",即XLR 接头。
这里需要提醒的是， XLR 接头可以是3 脚的，也可以是2 脚、4 脚、5 脚、6 脚。
当然，我们使用最普遍的接头，如上图所示，是3 脚的卡侬头，即：XLR3。
4、数字音频接口
5、S/PDIF接口等等。
常用的就以上几种。
十、调音台：
1.每一个通道条都是单声道的，只有一组输入。
2.立体声的通道条会标明有两个相同的输入LR。
很简单你看到某通道有莲花输入L+R / TS+TS 都是一对一对输入的就都是立体声轨道。
一般调音台上都有。
+。
