设备标识管理规定(3篇)

设备标识管理规定(3篇)

第1篇第一章总则第一条为加强设备标识管理,规范设备标识的使用,提高设备管理水平,保障生产安全,根据《中华人民共和国安全生产法》、《中华人民共和国产品质量法》等法律法规,结合我单位实际情况,制定本规定。

第二条本规定适用于我单位所有生产、使用的设备,包括但不限于生产线设备、辅助设备、仓储设备等。

第三条设备标识管理应遵循以下原则:(一)标准化原则:设备标识应符合国家标准、行业标准和企业标准。

(二)统一性原则:设备标识应在我单位内部统一规范,确保标识的一致性。

(三)实用性原则:设备标识应便于识别、便于管理,提高工作效率。

(四)安全性原则:设备标识应保障生产安全,防止事故发生。

第二章设备标识的种类及内容第四条设备标识分为以下几种:(一)设备名称标识:标明设备的名称,便于识别。

(二)设备型号标识:标明设备的型号,便于区分不同规格的设备。

(三)设备编号标识:为每台设备赋予一个唯一的编号,便于设备管理和追踪。

(四)设备安全警示标识:标明设备的安全注意事项,提醒操作人员注意安全。

(五)设备操作规程标识:标明设备的操作步骤、注意事项等,指导操作人员正确操作。

(六)设备维护保养标识:标明设备的维护保养周期、方法等,确保设备正常运行。

第五条设备标识内容应包括:(一)设备名称、型号、编号。

(二)设备安全警示标志。

(三)设备操作规程。

(四)设备维护保养信息。

(五)设备生产厂家、生产日期、安装日期等。

第三章设备标识的设置与更换第六条设备标识的设置:(一)设备标识应设置在设备明显位置,便于识别。

(二)设备标识应采用耐腐蚀、耐磨损、易于清洁的材料制作。

(三)设备标识的字体、字号应符合标准要求。

(四)设备标识应保持清晰、完整,不得随意涂改、覆盖。

第七条设备标识的更换:(一)设备标识损坏、褪色、脱落时,应及时更换。

(二)设备型号、编号等变更时,应及时更换标识。

(三)设备安全警示标识、操作规程标识等变更时,应及时更换标识。

第八条设备标识的更换应由设备管理部门负责,确保标识的及时、准确更换。

关于设备标识规范标准

关于设备标识规范标准

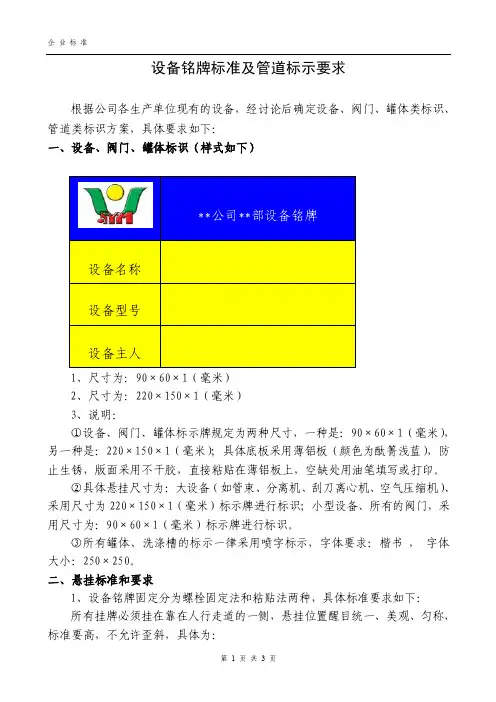

设备铭牌标准及管道标示要求根据公司各生产单位现有的设备,经讨论后确定设备、阀门、罐体类标识、管道类标识方案,具体要求如下:一、设备、阀门、罐体标识(样式如下)1、尺寸为:90×60×1(毫米)2、尺寸为:220×150×1(毫米)3、说明:①设备、阀门、罐体标示牌规定为两种尺寸,一种是:90×60×1(毫米),另一种是:220×150×1(毫米);具体底板采用薄铝板(颜色为酞箐浅蓝),防止生锈,版面采用不干胶,直接粘贴在薄铝板上,空缺处用油笔填写或打印。

②具体悬挂尺寸为:大设备(如管束、分离机、刮刀离心机、空气压缩机)、采用尺寸为220×150×1(毫米)标示牌进行标识;小型设备、所有的阀门,采用尺寸为:90×60×1(毫米)标示牌进行标识。

③所有罐体、洗涤槽的标示一律采用喷字标示,字体要求:楷书,字体大小:250×250。

二、悬挂标准和要求1、设备铭牌固定分为螺栓固定法和粘贴法两种,具体标准要求如下:所有挂牌必须挂在靠在人行走道的一侧,悬挂位置醒目统一、美观、匀称,标准要高,不允许歪斜,具体为:三、管道标识要求1、管道标识采用油漆喷涂,在管道上只刷介质流向和标明介质的色环,具体刷漆位置在管道的出口、管道的弯头两侧、管道的末端处,分别用油漆涂刷。

2、介质流向采用红色箭头标识,管道的色环大小要根据管道直径大小标识,宽度以管道直径的1/2为宜,当介质有两种可能流向时,应标出两个方向的指示箭头。

3、管道标识:所刷介质流向的箭头、介质色环的大小,要按照管道直径的大小喷涂匀称,喷刷位置要统一、美观,不准破坏其他防护层。

4、管道弯头、穿墙处及需要观察的地方,必须涂刷色环及介质流向箭头,其位置应在距弯头至少500mm的直管段上;如两个弯头之间的距离不足1000mm,应选择在中央位置上;10m以上的管道应每10m标一次色环、介质流向及名称。

设备标识规定

设备标识规定

设备标识规定1范围本标准规定了生产设备的标识办法。

适用于对生产设备的标识。

2术语/定义2.1设备状态:分为完好、异常、维修、封存、报废。

2.2完好设备:a)设备性能良好、机械设备精度能稳寂地满足生产工艺要求、动力设备的功能达到原设计或规定标准,运转时无超温、超压现象;b)设备运转正常,零部件齐全,安全防护装置良好,磨损、腐蚀程度不超过规定的技术标准,控制系统、计量仪器、仪表和液压润滑系统工作正常,安全可靠。

c)原材料、燃料、动能、润滑油料等消耗正常,基本无漏油、漏水、漏气(汽)、漏电现象,外表清洁整齐。

2.3异常设备:设备出现异常状态,影响设备正常使用,有安全隐患。

2.4维修设备:设备发生故障,不能生产出合格产品,正在进行维修的设备。

2.5封存设备:封存设备为闲置3个月以上的设备。

2.6报废设备:a)已超过使用年限,主要结构和部件严重磨损,未达到最低生产工艺使用要求,不能修复和改装利用的设备;b)先天不足,粗制滥造,故障频繁,生产效率低,不能改装利用的设备;c)技术老化,生产效率低,耗能大,严重影响安全或环境污染的设备;d)经过两次大修,再次大修超过资产原值70%以上的设备;e)因厂房改建或工艺流程改变不能移装,必须拆毁的设备;f)因事故和灾害使设备遭受严重损坏,其修理费用接近同等效能设备价值的设备;g)生产工艺变更,无法改装或调出的设备。

3工作流程支持性文件和序号流程责任部门说明记录表单名称1.1 生产部负责设备标牌的制作。

1 设备标牌、标识制定 1.2 设备标牌生产部生产部负责设备状态标识的制作。

设备状态标识2.1 设备终验收后,使用部门到生产挂牌部领取设备标牌并委托修动车间对设2 修动车间备进行统一的永久性挂牌,标牌正面3 安放,同类设备保持安放位置的一致性,生产部负责检查。

序号流程责任部门说明支持性文件和记录表单名称2 3.1 使用部门每半年对设备的状态进3 使用部门行判定并报生产部备案,生产部出具设备状态判定表设备状态判定设备状态情况统计报告。

设施设备标识形象规范手册

设施设备标识形象规范手册

设施设备标识形象规范手册为了统一设施设备标识的形象,提高标识的可读性和识别度,制定以下规范手册:1. 设施设备标识的设计原则:(1)简洁明了,易于理解和识别;(2)符合设施实际功能和使用要求;(3)统一规范的设计风格和颜色。

2. 设施设备标识的内容要求:(1)标识名称清晰明了,字体大小适中;(2)标识内容要符合相关规定,信息准确;(3)标识颜色应当与标准对应。

3. 设施设备标识的位置规定:(1)标识应当放置在容易被发现和使用的位置;(2)标识应当远离易受破坏的地方;(3)标识应当保持清晰可见,不被遮挡。

4. 设施设备标识的制作材料和工艺:(1)选用防水、耐候、防腐蚀的材料;(2)采用耐用的印刷技术;(3)保持标识的光亮、清晰。

5. 设施设备标识的维护管理:(1)定期巡检设施设备标识,保持干净、整洁;(2)清除有害污染物质,及时更换破损标识;(3)及时更新标识内容,保持信息的准确性。

以上规范手册经制定,将严格执行。

希望各相关单位认真贯彻执行,确保设施设备标识的形象规范,为人们提供便捷的使用体验。

设施设备标识形象规范手册的制定旨在加强对设施设备标识的管理,并规范标识的设计、制作、安装和维护,以确保设施设备标识的可读性和可识别性,提高设施设备的使用效率和安全性。

为了有效执行这一规范手册,各相关单位应当严格遵守以下内容:1. 设施设备标识的设计与制作(1)设施设备标识的设计应当遵循简洁明了的原则,避免过多的装饰和复杂的图案,以便于用户快速理解和识别。

标识的内容要符合实际功能和使用要求,字体大小适中,清晰易读。

标识颜色应当统一规范,符合相关标准,以便于区分不同设施设备的功能和用途。

(2)设施设备标识的制作材料应当选用防水、耐候、防腐蚀的材料,采用耐用的印刷技术,保持标识的光亮、清晰。

标识的材料和颜色应当经过严格的筛选和测试,确保其在不同环境条件下都能保持良好的可见性和耐久性。

2. 设施设备标识的位置设置(1)设施设备标识应当放置在容易被发现和使用的位置,以方便用户快速找到所需设施设备。

设备管路及标牌标识标准

设备管路及标牌标识标准

设备管路及标牌标识标准SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#1、总则为加强设备、管路及各种标牌的尺寸、涂色、注字,实现统一、美观、协调、标准,特制订本标准。

2、适用范围本标准适用于生产区域内所有设备管道及标牌的标识,属公司规定技术保密生产装置,原则上只标示位号,对于产品存储设备必须全部标识。

3、管理职责设备动力处作为设备标识管理部门,负责制定有关标准和对设备标识检查督促管理。

各分管车间按照有关规定,对分管设备及管道作出标识。

安全标识由安环处负责管理。

4、设备标识设备注字包括设备位号、设备全称。

其中汉字均采用中文仿宋体,英文代号、化学符号为正体大写。

设备标识均采用大红色。

标识位置应以醒目和容易看到为原则,要求横写。

标识大小要求:直径大于或等于3.0m,注字尺寸为宽200mm*高300mm,字间距为80mm;直径小于,注字尺寸为180mm*270mm,字间距为50mm。

这里的直径对保温设备而言是指保温后的直径尺寸。

在执行、时,如确有困难,或严重不协调,可根据设备特点而作调整。

5、管道标识管道标识包括管线号、流体全称、流向箭头。

其中汉字均采用中文仿宋体,英文代号、化学符号为正体大写。

管道标识均采用大红色。

管道标识位置应在工区、管廊路口处。

管廊路口处一律标在管道下侧,工区标识高度不高于,字体排列沿轴向,由左至右,由上至下。

管道标识字体大小规定:凡管道或保温层外径大于或等于Φ89mm时,一律在管道上注字。

外径大于或等于89mm,而小于240mm时,注字尺寸为40mm*60mm,字间距为20mm;当管道外径大于或等于240mm时,注字尺寸为120mm*180mm,字间距为40mm。

挂设标牌:当管道外径小于89mm时,且不易识别时,可在所有需要的部位挂设标牌。

标牌为矩形250mm*150mm,注字尺寸为40mm*60mm字间距为20mm,标牌上的箭头指向流体方向。

标牌挂设使用夹具,不可用铁丝挂设。

某公司设施设备标识规范标准概述

某公司设施设备标识规范标准概述

某公司设施设备标识规范标准概述
1. 背景
在一个公司的设施设备管理中,标识规范是非常重要的一环。

通过统一的设施设备标识规范,可以提高工作效率,减少误操作,提升安全性和管理效率。

2. 目的
某公司制定设施设备标识规范标准的目的主要是为了:
•提高员工工作效率
•降低设备操作误差率
•确保设备管理的准确性和实时性
3. 适用范围
该标准适用于公司内所有设施和设备的标识管理,包括但不限于生产设备、办公设备、办公室区域、紧急设备等。

4. 标识内容要求
设施设备标识内容应包括以下要求:
•设备/设施名称
•设备/设施描述
•设备/设施编码
•标签位置
•制作日期
•检查周期
5. 标识样式要求
设施设备标识的样式要求应统一规范,包括但不限于字体、颜色、尺寸、材质等,以确保标识的清晰度和可读性。

6. 标识制作和更新
设施设备标识制作应由专业人员负责,制作完成后应定期检查更新,确保标识的完整和准确性。

7. 标识摆放位置
标识应摆放在设备或设施的显眼位置,易于员工查看和识别。

8. 培训和宣传
公司应对员工进行设施设备标识规范的培训,确保员工理解标识的重要性并正确使用。

9. 监督和检查
公司应建立监督检查机制,定期检查设施设备标识的执行情况,并及时纠正各种问题。

结语
某公司设施设备标识规范标准的建立和执行,不仅可以提高公司管理效率和工作效率,还可以减少潜在的安全风险和误操作,是一项非常重要的管理工作。

生产现场设备设施颜色标识和技术规范标准

生产现场设备设施颜色标识和技术规范标准

生产现场设备设施颜色标识及技术标准为了标准生产现场设备设施颜色标识及技术要求,根据GB2893-2021?平安色?、GB4053-2021?固定式钢梯及平台平安要求?、GB7231-2003?工业管道的根本识别色、识别符号和平安标识?等标准,制订本标准。

设施1.1 防护栏杆、隔离墩1.2 使用范围:厂区道路所使用防护栏杆、隔离墩及变压器防护栏等固定禁止标志。

1.3颜色要求:防护栏杆为红色与白色相间隔的条纹,两色宽度相等,一般防护栏两色宽度应在100mm-200mm〔较小的面积上,其宽度可适当缩小〕,如图1;隔离墩两色宽度应在200mm以上,一个范围或物体上每种颜色不应少于两条。

图1 防护栏杆2.防护罩2.1 使用范围:电机联轴器防护罩、传动部位防护罩等防护设施。

2.2 颜色要求:视护罩类型选择黄色或黑黄相间。

黑黄相间两色宽度应相等,与水平面成45°角〔在设备上其倾斜方向应以设备的中心为轴线对称方向〕,两色宽度一般为100-200mm,可根据机器大小和平安标志的位置的不同,可采用不同的宽度,在较小的面积上其宽度要适当的缩小,原那么上一个范围或平面内每种颜色不应少于三条。

如图2。

图2 防护罩黑黄相间警示色3、防护栏3.1 使用范围:各种设备、平台护栏。

3.2 颜色要求:防护栏采用黑黄相间警示色,两色宽度相等,一般防护栏两色宽度应在100mm-200mm〔较小的面积上,其宽度可适当缩小〕,原那么上1 米内每种颜色不应少于三条。

如图3。

图3设备、平台护栏警示色3.3 平安技术要求〔如图4〕图4 防护栏示意图3.3.1 栏杆高度当平台、通道及作业场所距基准面高度小于2m时,防护栏杆高度应不低于900mm。

当距基准面高度大于等于2m并小于20m的平台、通道及作业场所的防护栏杆高度应不低于1050mm。

在距基准面高度不小于20m的平台、通道及作业场所的防护栏杆高度应不低于1200mm。

扶手宜采用钢管,外径应不小于30mm,不大于50mm。

某公司设施设备标识规范标准概述

某公司设施设备标识规范标准概述

某公司设施设备标识规范标准概述中国铁塔设施设备标识规范标准版本号:1.1.02015-5-1发布中国铁塔股份有限公司发布目录4.标签选材及适用范围 (2)4.1总体要求 (2)4.2线缆标签 (2)4.3设施设备标签(平贴方式) (3)4.4设施设备标签(捆扎方式) (4)5.标签设计 (5)5.1铁塔、机房标识 (5)5.1.1无机房铁塔标识 (6)5.1.2有机房铁塔及机房标识 (7)5.2设备标识 (8)5.2.1 设备标识(粘贴方式) (9)5.2.2 设备标识(捆扎方式) (10)5.3无源器件标识 (11)5.3.1功分器、耦合器标识 (12)5.3.2天线标识 (12)5.4 POI标识 (13)5.4.1 POI标识(粘贴方式) (14)5.4.2 POI标识(捆扎方式) (15)5.5 漏缆标识 (15)5.6 馈线标识 (17)5.6.1 7/8馈线标识 (18)5.6.2 1/2馈线标识 (18)5.7电力电缆标识 (19)5.8光缆标识 (21)5.9尾纤标识 (23)6.空间环境资源标识 (25)6.1 禁止类标识(室外) (25)6.2 禁止类标识(室内) (25)6.3 警示类标识 (27)6.4 指示类标识 (28)7.其它 (30)7.1标签应用标准色样 (30)7.2打印方式制作标签 (30)7.3非打印方式制作标签 (30)8.标签粘贴 (31)4.标签选材及适用范围4.1总体要求4.1.1 标签应根据不同的使用环境选择不同材质,应能够经受不同环境的考验。

4.1.2 通信设备线缆标签应通过国家相关质量认证和环保认证。

4.1.3 按应用环境来分,可以分为室内标签和室外标签,其中室内标签包括线缆标签和平面标签。

4.2线缆标签4.2.1 线缆标签主要适用于对室内线缆进行标识,比如电源线、天馈线、尾纤、2M线等。

4.2.2 线缆标签应选用耐用基材,具有良好的柔软性和抗撕扯性,建议使用缠绕型旗形标签,对于线径大于10mm的线缆,建议采用吊牌方式。

设施设备标识形象规范手册

设施设备标识形象规范手册

14
13、应急灯
应急灯规范,有利于恒大地产集团形象的传播 和物业管理形象的规范、清晰。本节提供的使 用样图和使用效果,注明详细尺寸,在实际应 用中请严格按照此规范。
应急灯
1、尺寸110X220mm,双灯头。
3、作用:一但停电,给予一定时间的照明。 4、位置:安装高度,高于2000mm以上,光源须照于 曳引机和控制柜处。同一场所设备标识位置统一,以 示范围为参考标准。
2、悬挂区
悬挂区反光带 1、尺寸:450×1500mm(长度可根据实际需要增减)。 2、材质:5cm反光带粘贴。 3、作用:提示、方便、规范悬挂巡查表、温湿度计、登 记表等表格。 4、位置:贴于设备房进门处的右边(或左边,具体根据 实际情况布置)墙上,距离最近门框50cm,反光带顶距 离地面为1.5m,以示范围为参考标准。
1、安全承诺服务卡尺寸:90X140mm
电梯安全承诺服务卡规范,有利于恒大地产集 团形象的传播和物业管理形象的规范、清晰。 本节提供的使用样图和使用效果,注明详细尺 寸,在实际应用中请严格按照此规范。
2、材质:80克以上卡纸。 2、材质:轿内用5mm亚克力做插卡盒,电梯使用标志插入卡 盒内。 3、卡盒尺寸:100X150mm 4、作用:提示、告知、紧急求助,物业电话,维保单位等。 5、位置:贴于电梯轿厢右侧楼层显示下方10mm中心处,同 一场所设备标识位置统一,以示范围为参考标准。
规章制度牌 1、尺寸:长×宽为1000mm×550mm。 2、材质:建议采用KT板,边框采用塑料。内容框大小为 450*900mm, 内容框底色为白色。题目字体为黑体72号,颜 色为浅红色,其余文字为黑体三号,颜色为浅红色。 3、作用:提示、告知、避免隐患发生。 4、位置:正对机房门的墙面上或其他醒目位置,制度牌底 边距地面1.5米高。 5、内容:锅炉房张贴四张制度牌--锅炉维修保养管理制度、 锅炉系统管理制度、锅炉应急预案、锅炉运行管理制度;空 调房张贴四张制度牌—中央空调应急预案、中央空调管理制 度、中央空调维修保养管理制度、中央空调运行管理制度。

设备设施标识管理规定

设备设施标识管理规定

举例说明:(1)第2台喷洒稳压泵PWB — 002(2)第3台污水泵WB — 0032.管道涂色:按照要求对各种管道应进行涂色、标识、添加代码; 代码由管道名称汉语拼音大写字母组成,标注在箭头尾部;目的:为规范设备设施标识的管理,保证其符合国家规范。

业务范围:项目内所有的设备设施。

职责: 1. 工程负责人安排设备设施标识的编号,管道的涂色设备挂牌工作,并检查标识、挂 牌工作符合本规定要求。

2. 各员工必须清楚各设备设施、管道标识的应用、指示、位置等,并在日常巡查工作 中,保证标识或设备挂牌符合本规定要求,无丢失、损坏等情况。

内容: 1.设备设施的编号: 设备设施的编号由两部分组成:(1)设备名称简写,由汉语拼音大写字母组成,要求两 个字母表示,出现重复或名称较复杂的可用 3个字母表示;(2) 第几台,用三位数字表示,编号形式如下:第几台设备名称简写(3) 各种管道具体涂色、代码如下:名称代码色环底色饱和蒸气管道BH白色红色凝结水管NJ 红色 绿色 软化(补给)水管 RH 白色 绿色 给水管 GS 黄色 绿色 盐水管YS 蓝色 浅黄 消防管道(消防管/喷淋管) XF/PL 黄色 红色 排水管(污水管/雨水管) WS/YS 黄色 黑色 烟道YD黄色暗灰注:用箭头表示各种管道系统流动 (气体、水) 方向。

3.设备挂牌:设备牌应包括:设备名称、设备编号、所在位置、管辖区域四项内容;设备牌应有妥善保护,具体尺寸为 A4纸的四分之一,如图(一)所示。

包括各种供水井、供暖井、电力井、电信井、污水井、废水井、雨水井等室外管 线井。

应按照地下管网图的编号在井盖上进行标识编号,如地下管网图与事实不符,可 按照实际情况进行编号。

编号用黄色油漆写在井盖中心(中间有井盖标志,如污水井为“污”)的边上, 编号高7公分,宽5公分。

雨水井为方盖,编号写在四角处,编号高 3公分,宽 2.5公分。

图(一):设备名称:消防泵(1) 所有设备都必须悬挂设备牌,以便追溯;(2) 4.管道井标识:(1)设备卡编号:001注意事项:1. 设备接管后一个月内应完成标识工作,标识包括编号、挂牌等方式。

电缆设施设备标识规范标准

电缆设施设备标识规范标准

设施设备标识规范标准1. 标签选材及适用范围1.1 总体要求1.2 线缆标签1.3 设施设备标签(平贴方式)1.4 设施设备标签(捆扎方式)2. 标签设计2.1 铁塔、机房标识2.1.1 无机房铁塔标识2.1.2 有机房铁塔及机房标识2.2 设备标识2.2.1 设备标识(粘贴方式)2.2.2 设备标识(捆扎方式)2.3 无源器件标识2.3.1 功分器、耦合器标识2.3.2 天线标识2.4 POI 标识2.4.1 POI标识(粘贴方式)2.4.2 POI标识(捆扎方式)2.5 漏缆标识2.6 馈线标识2.6.1 7/8馈线标识2.6.2 1/2馈线标识2.7 电力电缆标识2.8 光缆标识2.9 尾纤标识3. 空间环境资源标识3.1 禁止类标识(室外)3.2 禁止类标识(室内)3.3 警示类标识3.4 指示类标识4. 其它4.1 标签应用标准色样4.2 打印方式制作标签4.3 非打印方式制作标签5. 标签粘贴1. 标签选材及适用范围1.1 总体要求1.1.1 标签应根据不同的使用环境选择不同材质,应能够经受不同环境的考验。

1.1.2 通信设备线缆标签应通过国家相关质量认证和环保认证。

1.1.3 按应用环境来分,可以分为室内标签和室外标签,其中室内标签包括线缆标签和平面标签。

1.2 线缆标签1.2.1 线缆标签主要适用于对室内线缆进行标识,比如电源线、天馈线、尾纤、2M 线等。

1.2.2 线缆标签应选用耐用基材,具有良好的柔软性和抗撕扯性,建议使用缠绕型旗形标签,对于线径大于10mm的线缆,建议采用吊牌方式。

1.2.3 根据线缆标签应用环境和使用年限要求不同,建议采用以下两种材质,参数如表1-1 。

表1.3.1 平贴方式的设施设备标签主要适用于铁塔和机房,以及安装于机房内的ODF、直流配电柜、开关电源、交流配电箱、蓄电池、综合柜、无线机柜、空调等设备。

铁塔和机房标签平贴于机房(柜)门前后(柜内),设备标签平贴于设备右上角。

06-01设备设施标识规范

06-01设备设施标识规范

06-01设备设施标识规范设备设施标识规范版本: D受控号:状态:编制:张帮明审核:杨瑞睿批准:王杰2017—06—01发布2017—07—01实施1 目的为加强设备设施现场的规范化管理,便于区别和操作,促进安全生产,提高企业形象,特制订本规范。

2 术语本规范所称标识指设备、管道外表面的基本色和局部范围设置的关于设备位号、介质名称、流向箭头等信息的标识。

3 范围本规范适用于公司所属设备、管道等设备设施的表面色和标识。

4 设备表面色的规定4.1设备的表面色规范。

静设备动设备序号设备类别表面色序号设备类别表面色1 空气储罐驼灰RAL 7032 1 泵天酞蓝RAL 50122 氧气储罐天蓝RAL 5015 2 电机铜锈绿 RAL 60003 氮气储罐黄色RAL 1017 3 压缩机天酞蓝RAL 50124 气柜黑色 4 风机天酞蓝RAL 50125 物料储罐驼灰RAL 7032 5 离心机天酞蓝RAL 50126 联轴器朱红RAL 30006 球罐近于白色的浅灰色RAL10137 塔驼灰RAL 70327 碳钢烟囱驼灰RAL 70328 冷换设备驼灰RAL 70328 火炬驼灰RAL 70329 反应器驼灰RAL 70329 防护罩黄色RAL 101710 工业炉驼灰RAL 703210 消防设备大红RAL 200211 锅炉驼灰RAL 703211 行车橘红 RAL 200112 其他驼灰RAL 703212 电动葫芦铜锈绿 RAL 6000备注其他是指(1~7)以外的其他容器,基座随主体设备13冷冻机组、真空机组不来梅蓝色RAL 5021本色;若主体设备为不锈钢,基座为驼灰色。

4.2设备出厂色与本规范不相符合时,在设备订货时应向制造商提出表面色要求。

4.3电气、仪表设备的表面色规范。

序号名称表面色备注1 开关柜电视灰RAL 7047内表面象牙色2 配电盘电视灰RAL 7047内表面象牙色3 变压器电视灰RAL 70474 动力或照明配电箱电视灰RAL 70475 操作台电视灰RAL 7047内表面象牙色6 仪表盘电视灰RAL 7047内表面象牙色7 现场仪表箱电视灰RAL 70478 就地仪表电视灰RAL 70479 电缆桥架、电线槽电视灰RAL 7047镀锌或铝合金不涂漆,玻璃钢为铜锈绿 RAL 60004.4表中未包括的设备除保持材质本色外,其他设备的表面色宜为天酞蓝。

设备设施标识管理规定(5)

设备设施标识管理规定(5)

设备设施标识管理规定(5)
设备设施标识的管理规定(五)
范围
本标准规定了工程管理部对设备设施标识的管理,适用于工程管理部标识管理工作。

设备设施标识的管理规定
1各专业负责对所属设备建立标识。

2设备机房内所有的设备设施要有明确的标识牌及机组号,并要和配电柜柜面上的标志牌相互对应。

3设备机房内所有管路上要有标识,标明管路供、回路的走向。

4配电柜内要标明上级、本级、下级的开关号、设备的名称。

5照明配电箱内要标明本箱内的上级、本级、下级的开关号、设备名称。

6标识出现自然损坏相关专业应及时维修或更换。

7各专业负责对管辖的标识维护及管理,并填写《标识清单》,对有新增的设备要及时填写《标识清单》。

8工程管理部文员负责对标识的统一管理,建立工程管
理部的《标识清单》。

质量记录及表格
记录
《标识清单》
附加说明:
1.本标准由工程管理部组织起草、公司主管领导审核、总经理批准。

2.本标准由工程管理部负责解释、修订。

铁塔设施设备标识规范标准

铁塔设施设备标识规范标准

铁塔设施设备标识规范标准文件编码(008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256)中国铁塔设施设备标识规范标准版本号:2015-5-1发布中国铁塔股份有限公司发布目录前言为规范中国铁塔股份有限公司(以下简称中国铁塔)标签标识设置,方便建设及后期维护和管理,特制定本规范。

各公司要按规范标准统一制作和使用标签。

本着集约运营的原则,中国铁塔建设统一的资源和资产管理系统,资源标签和资产标签统一设置。

按照场景和设备种类,确定标签的制作和使用原则,为资源资产管理提供支撑。

标签内容含公司LOGO、文字说明和二维码标识。

在实际应用中,除执行本标准外,还应符合国家现行有关规范、标准的要求。

本标准归口单位为总部建设维护部和财务部。

1.范围本标准规定了中国铁塔铁塔、机房及其附属设施、设备和线缆的标签选材、设计、制作和粘贴等,供内部使用及其它运营商参考。

自发布之日起,新建项目标签参照本规范执行。

为便于维护管理的需要,各级单位应建议运营商自有设备按本规范的颜色和样式制作标签。

2.规范性引用文件下列文件中的条款通过本标准引用成为本标准的条款。

凡是标注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

未标注日期的引用文件,其最新版本适用于本标准。

3.术语、定义和缩略语下列术语、定义和缩略语适用于本标准:4.标签选材及适用范围总体要求标签应根据不同的使用环境选择不同材质,应能够经受不同环境的考验。

通信设备线缆标签应通过国家相关质量认证和环保认证。

按应用环境来分,可以分为室内标签和室外标签,其中室内标签包括线缆标签和平面标签。

线缆标签线缆标签主要适用于对室内线缆进行标识,比如电源线、天馈线、尾纤、2M线等。

线缆标签应选用耐用基材,具有良好的柔软性和抗撕扯性,建议使用缠绕型旗形标签,对于线径大于10mm的线缆,建议采用吊牌方式。

中国铁塔设施设备标识规范标准

中国铁塔设施设备标识规范标准

中国铁塔设施设备标识规范标准版本号:1.1.02015-5-1发布中国铁塔股份有限公司发布目录前言 (II)1.范围 (1)2.规范性引用文件 (1)3.术语、定义和缩略语 (2)4.标签选材及适用范围 (2)4.1总体要求 (2)4.2线缆标签 (2)4.3设施设备标签(平贴方式) (3)4.4设施设备标签(捆扎方式) (5)5.标签设计 (5)5.1铁塔、机房标识 (6)5.1.1无机房铁塔标识 (6)5.1.2有机房铁塔及机房标识 (7)5.2设备标识 (9)5.2.1 设备标识(粘贴方式) (10)5.2.2 设备标识(捆扎方式) (10)5.3无源器件标识 (11)5.3.1功分器、耦合器标识 (12)5.3.2天线标识 (13)5.4 POI标识 (13)5.4.1 POI标识(粘贴方式) (14)5.4.2 POI标识(捆扎方式) (15)5.5 漏缆标识 (16)5.6 馈线标识 (17)5.6.1 7/8馈线标识 (18)5.6.2 1/2馈线标识 (19)5.7电力电缆标识 (20)5.8光缆标识 (21)5.9尾纤标识 (23)6.空间环境资源标识 (25)6.1 禁止类标识(室外) (25)6.2 禁止类标识(室内) (26)6.3 警示类标识 (27)6.4 指示类标识 (29)7.其它 (30)7.1标签应用标准色样 (30)7.2打印方式制作标签 (30)7.3非打印方式制作标签 (31)8.标签粘贴 (31)前言为规范中国铁塔股份有限公司(以下简称中国铁塔)标签标识设置,方便建设及后期维护和管理,特制定本规范。

各公司要按规范标准统一制作和使用标签。

本着集约运营的原则,中国铁塔建设统一的资源和资产管理系统,资源标签和资产标签统一设置。

按照场景和设备种类,确定标签的制作和使用原则,为资源资产管理提供支撑。

标签内容含公司LOGO、文字说明和二维码标识。

在实际应用中,除执行本标准外,还应符合国家现行有关规范、标准的要求。

设备警示牌国家标准

设备警示牌国家标准

设备警示牌国家标准设备警示牌是指用于警示人员注意设备危险、禁止操作或者提醒人员采取相应安全措施的标识牌。

设备警示牌的标准化设计和规范使用对于保障人员生命安全和设备正常运行具有重要意义。

因此,制定设备警示牌国家标准显得尤为重要。

首先,设备警示牌国家标准需要明确规定警示内容和图形标识。

警示内容应当简明扼要、言简意赅,能够准确传达警示信息,避免产生歧义。

图形标识应当具有直观性和易识别性,能够在短时间内让人明白其含义,提高警示效果。

同时,标准还应规定不同类型设备的警示内容和图形标识的具体要求,以满足不同设备的特殊需求。

其次,设备警示牌国家标准需要规定警示牌的材质和制作工艺。

警示牌的材质应当具有耐候性、耐腐蚀性和耐磨损性,能够适应不同环境条件下的使用。

制作工艺应当确保警示牌的图案清晰、色彩鲜艳、边缘光滑,符合人眼的视觉习惯,提高警示效果。

此外,标准还应规定警示牌的尺寸和安装位置,以便于人们在远距离和近距离都能够清晰看到警示信息。

再次,设备警示牌国家标准需要规定警示牌的使用范围和注意事项。

不同类型的设备在使用警示牌时需要遵循不同的标准,标准应当对不同类型设备的警示牌使用范围和注意事项进行详细规定,以确保警示效果最大化。

同时,标准还应当规定警示牌的维护保养要求,确保警示牌长期保持清晰有效,不影响警示效果。

最后,设备警示牌国家标准需要明确责任主体和监督检查机制。

责任主体应当包括设备制造商、使用单位和监管部门,每个主体都应当承担相应的责任,确保设备警示牌的规范使用。

监督检查机制应当建立健全,对设备警示牌的制作、使用和维护进行定期检查,发现问题及时纠正,确保设备警示牌国家标准得到有效执行。

综上所述,设备警示牌国家标准的制定对于保障人员生命安全和设备正常运行具有重要意义。

标准的制定需要考虑警示内容和图形标识、材质和制作工艺、使用范围和注意事项、责任主体和监督检查机制等方面,确保标准的全面性和可操作性。

只有通过严格的标准化设计和规范使用,才能最大程度地提高设备警示牌的警示效果,保障人员生命安全和设备正常运行。

《设备、管路及标牌标识标准》

《设备、管路及标牌标识标准》

1、总则为加强设备、管路及各种标牌的尺寸、涂色、注字,实现统一、美观、协调、标准,特制订本标准。

2、适用范围本标准适用于生产区域内所有设备管道及标牌的标识,届公司规定技术保密生产装置,原则上只标示位号,对于产品存储设备必须全部标识。

3、管理职责设备动力处作为设备标识管理部门,负责制定有关标准和对设备标识检查督促管理。

各分管车间按照有关规定,对分管设备及管道作出标识。

安全标识由安环处负责管理。

4、设备标识设备注字包括设备位号、设备全称。

其中汉字均采用中文仿宋体,英文代号、化学符号为正体大写。

设备标识均采用大红色。

标识位置应以醒目和容易看到为原则,要求横写。

标识大小要求:直径大于或等于3 .0m,注字尺寸为宽200mm高300mm字间距为80mm 直径小于,注字尺寸为180mm*270m价间距为50mm这里的直径对保温设备而言是指保温后的直径尺寸。

在执行、时,如确有困难,或严重不协调,可根据设备特点而作调整。

5、管道标识管道标识包括管线号、流体全称、流向箭头。

其中汉字均采用中文仿宋体,英文代号、化学符号为正体大写。

管道标识均采用大红色。

管道标识位置应在工区、管廊路口处。

管廊路口处一律标在管道下侧,工区标识高度不高于,字体排歹0沿轴向,由左至右,由上至下。

管道标识字体大小规定:凡管道或保温层外径大于或等于①89mnW, 一律在管道上注字。

外径大于或等于89mm而小于240mm寸,注字尺寸为40mm*60m^字间距为20mm当管道外径大于或等于240mnW,注字尺寸为120mm*180m间距为40mm挂设标牌:当管道外径小于89mm寸,且不易识别时,可在所有需要的部位挂设标牌。

标牌为矩形250mm*150m^生字尺寸为40mm*60mm、可距为20mm标牌上的箭头指向流体方向。

标牌挂设使用夹具,不可用铁丝挂设。

流体箭头大小长短要和字体大小保持协调。

6、仪表接头标牌仪表接头标牌采用兰底红字,标牌尺寸为矩形150mm*100m,”字尺寸为10mm*10mm并由仪表车间统一编号o标牌挂放于设备或管道的仪表接点部位。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

中国铁塔设施设备标识规范规范版本号:1.1.02015-5-1发布中国铁塔股份有限公司发布目录4.标签选材及适用范围24.1总体要求24.2线缆标签24.3设施设备标签(平贴方式)34.4设施设备标签(捆扎方式)45.标签设计55.1铁塔、机房标识55.1.1无机房铁塔标识65.1.2有机房铁塔及机房标识75.2设备标识85.2.1 设备标识(粘贴方式)95.2.2 设备标识(捆扎方式)105.3无源器件标识115.3.1功分器、耦合器标识125.3.2天线标识125.4 POI标识135.4.1 POI标识(粘贴方式)145.4.2 POI标识(捆扎方式)155.5 漏缆标识155.6 馈线标识175.6.1 7/8馈线标识185.6.2 1/2馈线标识185.7电力电缆标识195.8光缆标识215.9尾纤标识236.空间环境资源标识256.1 禁止类标识(室外)256.2 禁止类标识(室内)256.3 警示类标识276.4 指示类标识287.其它307.1标签应用规范色样307.2打印方式制作标签307.3非打印方式制作标签308.标签粘贴314.标签选材及适用范围4.1总体要求4.1.1 标签应根据不同的使用环境选择不同材质,应能够经受不同环境的考验。

4.1.2 通信设备线缆标签应通过国家相关质量认证和环保认证。

4.1.3 按应用环境来分,可以分为室内标签和室外标签,其中室内标签包括线缆标签和平面标签。

4.2线缆标签4.2.1 线缆标签主要适用于对室内线缆进行标识,比如电源线、天馈线、尾纤、2M线等。

4.2.2 线缆标签应选用耐用基材,具有良好的柔软性和抗撕扯性,建议使用缠绕型旗形标签,对于线径大于10mm 的线缆,建议采用吊牌方式。

4.2.3 根据线缆标签应用环境和使用年限要求不同,建议采用以下两种材质,参数如表4-1。

表4-14.3设施设备标签(平贴方式)4.3.1 平贴方式的设施设备标签主要适用于铁塔和机房,以及安装于机房内的ODF、直流配电柜、开关电源、交流配电箱、蓄电池、综合柜、无线机柜、空调等设备。

铁塔和机房标签平贴于机房(柜)门前后(柜内),设备标签平贴于设备右上角。

4.3.2 平贴方式的设施设备标签应根据需要标识的硬件类型和要求,选择合适的粘胶类型,以适合设备的表面特点。

4.3.3 根据平面标签应用环境和使用年限要求不同,建议选用以下三种材质,参数如表4-2。

表4-24.4设施设备标签(捆扎方式)4.4.1采用捆扎方式的设施设备标签主要用于无机房铁塔、蓄电池架,以及隧道内设备,如交流分配箱、壁挂式光缆交接箱等。

4.4.2 根据应用环境和使用年限要求不同,建议选用以下两种材质,参数如表4-3。

表4-35.标签设计为便于操作维护及经管,更好地为客户服务,中国铁塔与运营商的自有设备按照不同颜色标识予以区分。

中国铁塔为黄色底标识,中国移动为绿色底标识,中国联通为红色底标识,中国电信为蓝色底标识。

各级公司要主动与运营商沟通,落实标牌分色标识经管。

5.1铁塔、机房标识铁塔和机房按照一塔一签、一房两签(门内外各一个)标识经管。

标签内容说明:(1)站点名称:按实际情况打印。

(2)产权单位:根据设施产权归属,自主产权填写“中国铁塔”。

(3)施工单位:填写施工单位名称。

(4)铁塔(机房)名称:按实际情况打印。

(5)资源编码:按实际情况打印。

(6)资产编码:按实际情况打印。

(7)二维码信息为二维码ID、站点编码、资产卡片编号、资源编码。

5.1.1无机房铁塔标识适用范围:适用于拉远站落地塔等无机房(柜)铁塔。

标签尺寸:54mm×86mm(背板)、30mm×80mm(标签)。

字体字号:黑体黑字,标识牌题头采用小四字体,其余内容采用五号字体。

标签要素:资源和资产属性,物料编码。

命名规范:按照《中国铁塔资源命名规范》命名,由资源经管系统统一输出,标签内容与资源经管系统保持一致。

二维码由资源经管系统统一生成。

悬挂位置:标签悬挂于铁塔上醒目的位置,建议标示下沿离地≧1.8m。

格式范例:背板上下颜色为黄色,左上角为铁塔规范LOGO,标签底色为白色,背板材质SW-02、标签材质SW-01,空白区域粘贴打印标签。

(颜色参照7.1色号规范)5.1.2有机房铁塔及机房标识适用范围:适用于有机房(柜)铁塔及机房。

标签尺寸:50mm×80mm。

字体字号:黑体黑字,标识牌题头采用小四字体,其余内容采用五号字体。

标签要素:资源和资产属性,物料编码。

机房门外标签只列机房名称、资源编码和二维码。

命名规范:同5.1.1中命名规范要求。

格式范例一:用于机房门外侧。

黄色底色,左上角为中国铁塔规范LOGO,材质SW-03(室外用)、PM-01(室内用),二维码打印在标签右下角。

(颜色参照7.1色号规范)粘贴位置:粘贴在机房门正面右上角,距离地面高1.8m。

格式范例二:用于机房门内侧。

黄色底色,左上角为中国铁塔规范LOGO,材质PM-01,二维码打印在标签右下角。

(颜色参照7.1色号规范)粘贴位置:铁塔和机房标签并排粘贴在机房(柜)门背面(柜内)中上位置,距离地面高1.6m。

5.2设备标识标签内容说明:(1)工程名称:按实际情况选取。

(2)站点名称:安装于机房内的设备填写所在站点名称;安装于隧道内的交流分配箱或光缆交接箱,以东海公园-东海新区为例,该段分为390+400+390三个区间,需在之间两个断点处安装交流分配箱和光缆交接箱,其站点名称可以分别填写为“东海公园-东海新区断点1”、“东海公园-东海新区断点2”。

(3)产权单位:根据设备产权归属,填写“中国铁塔”、“中国移动”、“中国电信”、“中国联通”。

(4)施工单位:填写施工单位名称。

(5)设备名称:填写站点设备的名称,如ODF、直流配电柜、开关电源、交流配电箱、交流分配箱、光缆交接箱、空调等;对于各运营商BBU或RRU,由于数量较多,采用例如“GSM900 BBU01”、“GSM900 BBU02”、“GSM900 RRU01”、“GSM900 RRU02”、“LTE-FDD2100 BBU01”、“TD-LTE(E) RRU01”、“TD-LTE(F) RRU01”的方式区分。

(6)资源编码:按实际情况打印。

(7)资产编码:按实际情况打印。

(8)二维码信息为二维码ID、站点编码、资产卡片编号、资源编码。

标签尺寸:50mm×80mm。

字体字号:黑体黑字,标识牌题头采用小四字体,其余内容采用五号字体。

标签要素:资源和资产属性,物料编码。

命名规范:同5.1.1中命名规范要求。

粘贴位置:粘贴于安装在机房内的ODF、直流配电柜、开关电源、交流配电箱、蓄电池、综合柜、无线机柜、BBU、RRU、空调等右上角。

格式范例:标牌颜色按所属公司区分,左上角为中国铁塔(移动、电信、联通)规范LOGO,材质PM-01,二维码打印在标签右下角。

(颜色参照7.1色号规范)标签尺寸:54mm×86mm。

字体字号:黑体黑字,标识牌题头采用小四字体,其余内容采用五号字体。

标签要素:资源和资产属性,物料编码。

命名规范:同5.1.1中命名规范要求。

捆扎位置:蓄电池架标识捆扎在蓄电池架靠外左侧(面对蓄电池架);隧道内设备,如交流分配箱、壁挂式光缆交接箱等标识按照实际情况进行捆扎。

格式范例:标牌颜色按所属公司区分,左上角为中国铁塔(移动、电信、联通)规范LOGO,材质XL-02,二维码打印在标签右下角。

(颜色参照7.1色号规范)5.3无源器件标识标签内容说明:(1)器件名称:按实际情况打印。

(2)器件编号:如功分器“JS.NJ.XW.ZSL2/SF1/PS1-18F”;耦合器“JS.NJ.XW.ZSL2/SF1/C1-18F”;室内天线“JS.NJ.XW.ZSL2/SF1/ ANT 1”;(3)上下行:根据器件所属上行链路还是下行链路,填写上行或下行。

(4)站点名称:填写无源器件安装所在的站点名称。

(5)资源编码:按实际情况打印。

(6)资产编码:按实际情况打印。

(7)二维码信息为二维码ID、站点编码、资产卡片编号、资源编码。

5.3.1功分器、耦合器标识标签尺寸:30mm×80mm。

字体字号:黑体黑字,标识内容采用五号字体。

标签要素:资源和资产属性,物料编码。

命名规范:同5.1.1中命名规范要求。

粘贴位置:粘贴在功分器、耦合器等右上角。

格式范例:黄色底色,左上角为中国铁塔规范LOGO,材质PM-01,二维码打印在标签左下角。

(颜色参照7.1色号规范)5.3.2天线标识标签尺寸:54mm×28mm。

字体字号:黑体黑字,标识内容采用五号字体。

标签要素:资源和资产属性,物料编码。

命名规范:同5.1.1中命名规范要求。

捆扎位置:捆扎在连接件后1/2馈线上,以便识别。

格式范例:黄色底色,左上角为中国铁塔规范LOGO,材质XL-02,二维码打印在标签背面。

(颜色参照7.1色号规范)5.4 POI标识内容说明:(1)工程名称:按实际情况选取。

(2)施工单位:填写施工单位名称。

(3)安装位置:安装于机房内的设备填写所在站点名称;安装于隧道内的设备,以东海公园-东海新区为例,该段分为390+400+390三个区间,需在之间两个断点处安装POI,其安装位置可以分别填写为“东海公园-东海新区断点1”、“东海公园-东海新区断点2”。

(4)覆盖范围:POI覆盖范围,如:XX站台、XX站厅;隧道内POI,以东海公园-东海新区为例,该段分为390+400+390三个区间,其覆盖范围可以分别填写为“东海公园-东海新区区间1”、“东海公园-东海新区区间2”、“东海公园-东海新区区间3”。

(5)上下行:根据POI所属上行器件还是下行器件,填写上行或下行。

(6)型号:填写POI型号,如“柜式8进1出、柜式8进2出、挂式8进1出、挂式8进2出”等。

(7)设备名称:按实际情况打印。

(8)资源编码:按实际情况打印。

(9)资产编码:按实际情况打印。

(10)二维码:二维码为资源和资产属性,物料编码。

5.4.1 POI标识(粘贴方式)标签尺寸:50mm×80mm。

字体字号:黑体黑字,标识牌题头采用小四字体,其余内容采用五号字体。

标签要素:资源和资产属性,物料编码。

命名规范:同5.1.1中命名规范要求。

粘贴位置:粘贴在放置于机房内的POI设备右上方。

格式范例:黄色底色,左上角为中国铁塔规范LOGO,材质PM-01,二维码打印在标签右下角。

(颜色参照7.1具体色号)5.4.2 POI标识(捆扎方式)标签尺寸:54mm×86mm。

字体字号:黑体黑字,标识牌题头采用小四字体,其余内容采用五号字体。

标签要素:资源和资产属性,物料编码。
