PROE高级曲面建模教程-电饭煲看图造型实例
proe曲面造型实例精讲
理解曲面的连接
surface_base-02.prt
基本概念：对于曲面的曲率，一般用高斯曲率来衡量，高斯曲率 在数学上的定义是曲面上某一个点的最大曲率和最小曲率的乘 积，曲面的连接根据高斯曲率的连接阶数确定为G0、G1、 G2。。。Gn连接，其中G1也就是我们平时所说的相切连接，而 G2则是曲率连续连接，当然G0就是两个曲面只是有公共边。
曲面的连接分析和判断
反射（斑马条）分析
条纹数目 反射分析直观地用曲面的反射条纹（斑 马条）来反映曲面的曲率变化情况。根 据两个连接面在公共边处的条纹的变化 就可以判断两个面的连接情况
曲率分析
曲面的曲率分析类似曲线的曲率分析效 果一样，都是以曲率梳的形式来反映曲 面的曲率，只不过对曲面来说有两个方 向的曲率，所以便用两个方向的曲率梳 阵列来表示，根据同一方向上相邻的两 个曲面的曲率梳的连接情况便可以判断 两个曲面的连接情况
roE教 创P
程
颜色渐变表明 两个曲面的连 接是G2（曲率） 或以上连接
高斯曲率是在proe中一个有效分析曲面连接情况的一个分析功能，他通过 颜色的分布情况来表达曲面曲率的分布情况，颜色的过渡渐变的越自然越 缓慢表明曲面的过渡越好，而颜色出现凸变则表明连接是G1或G0
视频
surface_base-02.avi
2 1
3
还记得圆轨迹可变扫 描方法的处理？
4
7
无维
教 利用带特征可以为相 ProE 创 邻的两个面创建一个 5 ai原 F 公共边界条件基准以 ce 网I更好地控制两个曲面
的连接 相切参考注 意选择带特 征
指令：插入->模型基准->带…
程
造型优先考虑造型的形状 是否准确到位，然后再考 虑过渡的自然，而对于分 析的G1,G2只是曲面质量 的参考，并不是判断的唯 一标准
proe曲面造型设计及参数化建模教程
proe曲面造型设计及参数化建模教程及参数化建模培训技术规划部CAD小组陈杰(7161)A__@ 2022年4月目录一、曲面造型命令二、曲面编辑命令三、曲面实例演示四、参数化建模五、参数化建模实例演示一、曲面造型命令曲面命令主要包括:拉伸、旋转、扫描、混合、扫描混合、螺旋扫描边界混合、可变剖面扫描、造型等；其中做曲面最常用的命令是：扫描边界混合可变剖面扫面造型一、曲面造型命令拉伸曲面在垂直于草绘平面的方向上，通过将草绘截面拉伸到指定深度来创建面组一、曲面造型命令旋转曲面可指定为“90”、“180”、“270”、“360”等、“至点/顶点”或“至平面”。
通过绕截面中草绘出的第一条中心线，将草绘截面旋转一个特定角度来创建面组。
旋转角一、曲面造型命令扫描通过沿指定轨迹扫描草绘截面来创建面组。
可草绘轨迹，也可使用现有基准曲线。
一、曲面造型命令混合创建连接几个草绘截面的光滑面组。
“平行”混合只能是“盲”的。
也可创建“旋转”或“一般”混合，或“从文件”混合。
一、曲面造型命令扫描混合通过一条轨迹曲线和轨迹曲线上的截面来生成特征，扫描混合也可以生成实体、薄板、曲面。
一、曲面造型命令螺旋扫描螺旋扫描指的是将一个截面(可以是封闭的,也可以不封闭的)沿着一条螺旋轨迹线进行扫描，从而得到螺旋状态的实体或曲面。
扫描轨迹扫描截面曲线一、曲面造型命令边界混合1.单向混合单向曲线一、曲面造型命令边界混合2.双向混合一、曲面造型命令可变剖面扫描可变剖面扫描是一种比较复杂的扫描方法,它允许用户控制扫描截面的方向、旋转与几何形状，可以沿一条或多条选定轨迹扫描截面，从而创建实体或曲面。
在创建可变剖面扫描时，可以使用恒定截面或可变截面。
曲面的实体的草绘剖面一、曲面造型命令可变剖面扫描一、曲面造型命令造型三维空间任意位置的平面上的依附于曲面上的二、曲面编辑命令曲面的编辑主要包括:合并----将两个相交或连接的曲面合并成一体; 修剪----将一个曲面修剪成两个或者剪切掉一部分; 复制-粘贴----将曲面进行复制,并可以填充不完整部分; 偏移----将曲面沿固定的方向移动一个距离; 加厚----将曲面加厚成具有一定厚度的实体; 延伸----将曲面沿其边界延伸一定的距离; 曲面倒圆角----将曲面边界的尖角倒圆; 曲面自由形状编辑----将曲面划分成网格,推动控制点改变曲面形状二、曲面编辑命令合并选两次曲面, 曲面变红按住ctrl选择第二个曲面,两个都为红二、曲面编辑命令修剪双箭头表示两边都保留修剪符号变亮单击选择曲面箭头指向表示保留部二、曲面编辑命令复制-粘贴两次选择曲面变红普通粘贴平移类型旋转类型选择性粘贴曲面编辑命令一般偏移偏移。
proe曲面造型教程
5.1 构面方法和技巧
每种技术都有两个层次：第一个层次是能做，第二个层次是做好。要想达到第二个层次首 先就要经过第一个层次的磨炼，所以任何不切合实际的一步到位的方法都是不现实的。只有在 掌握了正确方法的基础上不断实践，才能真正提高和融汇。随着软件功能的提升，构面的技巧 也应该不断提升和修正，创新的精神和尝试才是让自己不断进步的关键。因此，笔者的经验和 总结只能起到参考的作用，通过大胆的怀疑和求证或许就能找到更好的方法。
图 5-13 165
再来看一个例子，比如图 5-14 所示的鼠标，前端橙色部分是圆角面，后端就是一个大面， 圆角特征已经完全消失了，这就是一个弱化过程，所以过渡部分就可以逐渐放大这部分所占的 比例以达到消失的目的，这个原理很简单，比如一端高为 3mm 的圆弧，当弦长变大的时候弧 的半径就会变大，也就是圆弧弱化了。
162
第 5 章 分类构面技巧
图 5-6
影响造型的质量除了单个曲面本身的质量外，不同曲面间的连接质量也是重要的一方面。 一个曲面的造型除了要考虑本身的质量外，还要考虑它对和它相邻的曲面的影响。而创建曲面 的构造线的时候，也要考虑相邻曲面的走势，添加和曲面相切或连续的构造线时除了定义相切 或连续外，在可能的情况下最好是能顺着前一曲面的 ISO 线趋势。如图 5-7 所示，左图就是连 接比较理想的情况，两个曲面在连接处除了相切外，内部的 ISO 线方向也基本一致。而右图虽 然也是相切但是两曲面的 ISO 线方向差别就比较大，不是理想的连接方法。
无维网IceFai原创ProE教程
图 5-12
根据上面的分析，可以在图 5-13 中构造对应的特征，全圆角部分在勺子部分的长度可以说 占勺子截面轮廓很少部分，比如只占 10%，但过渡到手柄，可以看到它所占的比例已经上升到 很大了，比如占到 40%，文件请参考 training_files\surface_kill\part\spoon.prt。

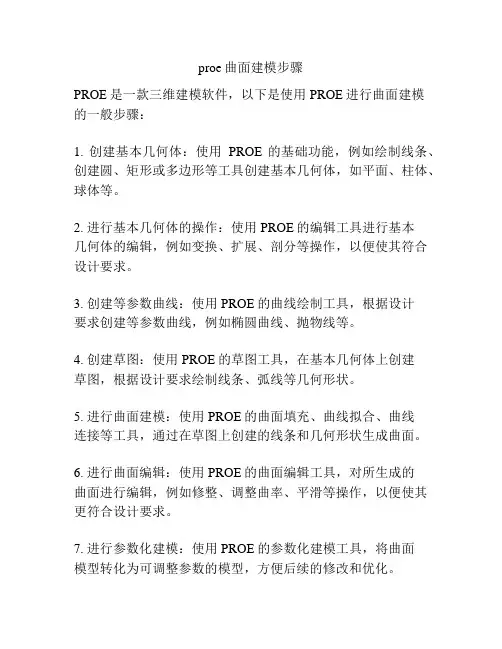

proe曲面建模步骤
proe曲面建模步骤
PROE是一款三维建模软件，以下是使用PROE进行曲面建模
的一般步骤：
1. 创建基本几何体：使用PROE的基础功能，例如绘制线条、创建圆、矩形或多边形等工具创建基本几何体，如平面、柱体、球体等。
2. 进行基本几何体的操作：使用PROE的编辑工具进行基本
几何体的编辑，例如变换、扩展、剖分等操作，以便使其符合设计要求。
3. 创建等参数曲线：使用PROE的曲线绘制工具，根据设计
要求创建等参数曲线，例如椭圆曲线、抛物线等。
4. 创建草图：使用PROE的草图工具，在基本几何体上创建
草图，根据设计要求绘制线条、弧线等几何形状。
5. 进行曲面建模：使用PROE的曲面填充、曲线拟合、曲线
连接等工具，通过在草图上创建的线条和几何形状生成曲面。
6. 进行曲面编辑：使用PROE的曲面编辑工具，对所生成的
曲面进行编辑，例如修整、调整曲率、平滑等操作，以便使其更符合设计要求。
7. 进行参数化建模：使用PROE的参数化建模工具，将曲面
模型转化为可调整参数的模型，方便后续的修改和优化。
8. 进行检查和修正：使用PROE的分析工具，对曲面模型进
行检查，发现并修正可能存在的问题，例如曲面的孔洞、交叉处的重叠等。
9. 创建实体模型：根据曲面模型，在PROE中创建实体模型，以便进行后续的装配、分析或制造。
10. 进行后续操作：根据具体需求，使用PROE的装配、分析、绘图等功能，对实体模型进行进一步的操作和处理。
以上是一般的曲面建模步骤，具体操作还需要根据具体的设计要求和模型复杂程度进行调整。
ProE曲面造型案例
永州职业技术学院机械工程系
邓子林
17、创建手柄扫描特征的轨迹曲线。单击
工具按钮，以 FRONT 基准平面为草绘平面，以 RIGHT 基
准平面为参照平面，参照方向为“右”，绘制如图 3-32 所示直线作为扫描特征的轨迹线。
18、创建基准点。单击
图 3-32 手柄扫描轨迹线 工具按钮，系统弹出“基准点”对话框，按住 ctrl 键同时选择上一步所创建的
邓子林
3、曲面相交 可使用“相交”工具创建曲线，在该曲线处，曲面与其它曲面或基准平面 相交。也可在两个草绘或草绘 后的基准曲线（被拉伸后成为曲面）相交的位置处创建曲线。 三、任务实施 1、打开 Pro/ENGINEER 软件，设置工作目录为 D:\ex3，新建一个名为 surf-1 的零件文件。 2、单击工具栏上的 按钮进入拉伸特征创建界面，在操控板中选择“曲面”选项。选择 FRONT 基准
图 3-29 填充曲面轮廓
图 3-30 合并后的曲面
图 3-31 抽壳后的实体
14、再次进行曲面合并操作。按住 ctrl 键选取两个面组，然后选择【编辑】→【合并】菜单命令或者单 击 工具按钮，系统弹出曲面合并操控板，如图 3-24 所示，通过方向按钮调节两个曲面需要保留的侧，合
并后的曲面如图 3-30 所示。 15、对曲面进行实体化操作。选取合并后的曲面，然后选择【编辑】→【实体化】菜单命令，将曲面转 换成实体特征。 16、对实体特征进行抽壳操作。选择实体的上表面为移除面，壳的厚度为 1，如图 3-31 所示。
图 3-28 参照下滑菜单 图 3-27 选择曲面边界轮廓 13、创建填充曲面。选择【编辑】→【填充】菜单命令，系统弹出“填充”操控板，如图 3-28 所示， 单击“参照”下滑菜单按钮，选择“定义”，系统弹出“草绘”对话框，选择 DTM1 平面为草绘平面，以 RIGHT 基准平面为参照平面，参照方向为“右”，绘制如图 3-29 所示填充曲面轮廓曲线，完成填充曲面的 创建。（注：该轮廓曲线大小、形状不限，只需大于已有曲面轮廓即可。）

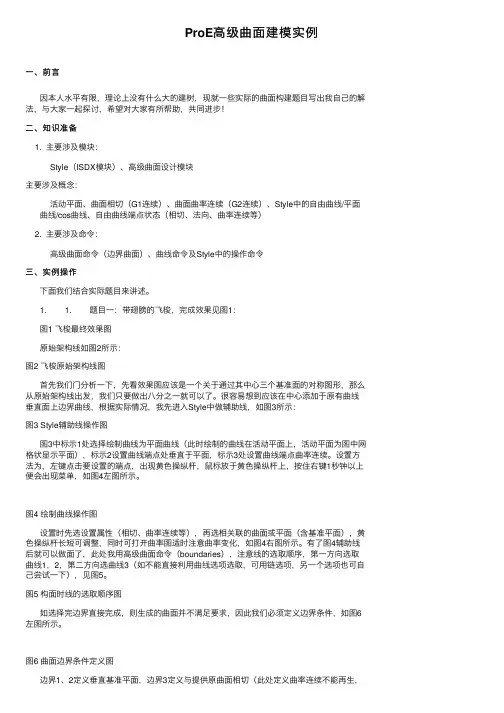

ProE高级曲面建模实例
ProE⾼级曲⾯建模实例⼀、前⾔因本⼈⽔平有限，理论上没有什么⼤的建树，现就⼀些实际的曲⾯构建题⽬写出我⾃⼰的解法，与⼤家⼀起探讨，希望对⼤家有所帮助，共同进步！⼆、知识准备1. 主要涉及模块：Style（ISDX模块）、⾼级曲⾯设计模块主要涉及概念：活动平⾯、曲⾯相切（G1连续）、曲⾯曲率连续（G2连续）、Style中的⾃由曲线/平⾯曲线/cos曲线、⾃由曲线端点状态（相切、法向、曲率连续等）2. 主要涉及命令：⾼级曲⾯命令（边界曲⾯）、曲线命令及Style中的操作命令三、实例操作下⾯我们结合实际题⽬来讲述。
1. 1. 题⽬⼀：带翅膀的飞梭，完成效果见图1：图1 飞梭最终效果图原始架构线如图2所⽰：图2 飞梭原始架构线图⾸先我们门分析⼀下，先看效果图应该是⼀个关于通过其中⼼三个基准⾯的对称图形，那么从原始架构线出发，我们只要做出⼋分之⼀就可以了。
很容易想到应该在中⼼添加于原有曲线垂直⾯上边界曲线，根据实际情况，我先进⼊Style中做辅助线，如图3所⽰：图3 Style辅助线操作图图3中标⽰1处选择绘制曲线为平⾯曲线（此时绘制的曲线在活动平⾯上，活动平⾯为图中⽹格状显⽰平⾯），标⽰2设置曲线端点处垂直于平⾯，标⽰3处设置曲线端点曲率连续。
设置⽅法为，左键点击要设置的端点，出现黄⾊操纵杆，⿏标放于黄⾊操纵杆上，按住右键1秒钟以上便会出现菜单，如图4左图所⽰。
图4 绘制曲线操作图设置时先选设置属性（相切、曲率连续等），再选相关联的曲⾯或平⾯（含基准平⾯），黄⾊操纵杆长短可调整，同时可打开曲率图适时注意曲率变化，如图4右图所⽰。
有了图4辅助线后就可以做⾯了，此处我⽤⾼级曲⾯命令（boundaries），注意线的选取顺序，第⼀⽅向选取曲线1，2，第⼆⽅向选曲线3（如不能直接利⽤曲线选项选取，可⽤链选项，另⼀个选项也可⾃⼰尝试⼀下），见图5。
图5 构⾯时线的选取顺序图如选择完边界直接完成，则⽣成的曲⾯并不满⾜要求，因此我们必须定义边界条件，如图6左图所⽰。
ProE高级曲面建模实例
Pro/E高级曲面建模实例Zrong101(simwe会员pro/engineer版版主)摘要:本文通过对两个具体实例操作的讲解,阐明Pro/E高级曲面建模的基本思路。
关键词:Pro/E 曲面ISDX一、前言因本人水平有限,理论上没有什么大的建树,现就一些实际的曲面构建题目写出我自己的解法,与大家一起探讨,希望对大家有所帮助,共同进步！版权声明:题目来自论坛,但解法均为本人原创,如有雷同纯属巧合。
二、知识准备1.主要涉及模块:Style(ISDX模块)、高级曲面设计模块主要涉及概念:活动平面、曲面相切(G1连续)、曲面曲率连续(G2连续)、Style中的自由曲线/平面曲线/cos曲线、自由曲线端点状态(相切、法向、曲率连续等)2.主要涉及命令:高级曲面命令(边界曲面)、曲线命令及Style中的操作命令三、实例操作下面我们结合实际题目来讲述。
1.1、题目一:带翅膀的飞梭,完成效果见图1:图1 飞梭最终效果图原始架构线如图2所示:图2 飞梭原始架构线图首先我们门分析一下,先瞧效果图应该就是一个关于通过其中心三个基准面的对称图形,那么从原始架构线出发,我们只要做出八分之一就可以了。
很容易想到应该在中心添加于原有曲线垂直面上边界曲线,根据实际情况,我先进入Style中做辅助线,如图3所示:图3 Style辅助线操作图图3中标示1处选择绘制曲线为平面曲线(此时绘制的曲线在活动平面上,活动平面为图中网格状显示平面),标示2设置曲线端点处垂直于平面,标示3处设置曲线端点曲率连续。
设置方法为,左键点击要设置的端点,出现黄色操纵杆,鼠标放于黄色操纵杆上,按住右键1秒钟以上便会出现菜单,如图4左图所示。
图4 绘制曲线操作图设置时先选设置属性(相切、曲率连续等),再选相关联的曲面或平面(含基准平面),黄色操纵杆长短可调整,同时可打开曲率图适时注意曲率变化,如图4右图所示。
有了图4辅助线后就可以做面了,此处我用高级曲面命令(boundaries),注意线的选取顺序,第一方向选取曲线1,2,第二方向选曲线3(如不能直接利用曲线选项选取,可用链选项,另一个选项也可自己尝试一下),见图5。
家用电饭煲PROE建模设计说明书
基于PROE家用电饭煲的建模过程设计人：目录第一章零件建模一、底座的建模 (3)二、顶盖的建模 (6)三、锅体的建模 (7)四、米锅的建模 (9)五、锅体加热铁的建模 (10)六、筒身的建模 (10)七、筒身上沿盖的建模 (11)八、下盖的建模 (12)九、蒸锅的建模 (12)第二章零件装配 (13)第三章学习心得 (17)第四章零件工程图……………………………………第一章零件建模1.底座1)打开PROE，点击“新建”按钮，选择类型为零件，名称为dizuo.prt;2)进入草绘界面，选择旋转特征，以TOP面作为草绘平面，绘制如图所示的草图；3）点击完成，得到如图所示的实体4）以RIGHT面为基准，创建DTM1，输入偏移距离为26，在DTM1上绘制如图所示的图形5）点击完成，对图形进行拉伸，去除材料，设置拉伸值为8，得到如图所示的实体6）对实体进行抽壳，厚度为0.4；7）在取出材料的后的实体端面上绘制如图所示的草图；同心圆拉伸实体，矩形取出材料至抽壳内表面；8）在抽壳后的地面上创建一条筋，如图9）对所创建的筋阵列，以旋转体的旋转轴阵列，阵列数为10，角度三十六度；10）创建底座支架，拉伸值为1.0，并按轴方式阵列，数量为4，最终底座实体如图2.顶盖建模过程1）选择旋转特征，创建中心轴，绘制如下图形进行旋转，并倒圆角，倒角半径为4.0；2）以旋转的方式进行去除材料，旋转角度为180；3）以拉伸的方式取出材料，图形如下最终顶盖实体模型如下：3.锅体的建模过程1）以旋转特征在TOP面上绘制草图；2）对旋转体进行抽壳操作，设定厚度值为0.4；3）在锅体地面进行拉伸，类型为贯穿；最终实体如下4.锅体加热铁的建模过程1）以旋转特征在TOP面上绘制草图；2）在TOP面上绘制筋，设定厚度值为1.0，进行阵列，方式为轴，数量为6；3）在旋转表面拉伸实体，拉伸长度为6.0，以轴进行阵列，数量为3；4）对拉伸体拔模操作，拔模角度为5度；5）再次草绘并拉伸，拉伸长度为8.0，进行拔模，角度为5度；草绘图和最终实体如下图：5.米锅的建模过程1）以旋转特征在TOP面上绘制草图；2）对旋转体进行抽壳，设置抽壳厚度为1.0，最终的米锅实体如下6.筒身的建模过程1）在TOP面上草绘，进行旋转；2）对旋转体抽壳，厚度为0.4；3）穿件基准平面DTM1,DTM2,在其上进行拉伸，镜像和倒圆角操作；最终筒身实体如下7.筒身上沿盖1）在TOP面上草绘，进行拉伸，拉伸值为2.0；2）在拉伸端面上草绘拉伸，去除材料；最终上沿盖8.下盖1）在TOP面上草绘，以旋转特征创建实体；2）实体抽壳，厚度值为1.0；3）在抽壳面上拉伸，去除材料，贯穿，再以轴整列；下盖最终模型9.蒸锅1）以旋转特征在TOP面上绘制草图；2）对实体抽壳，厚度设为0.4；3）在内表面切除材料，以轴进行阵列，个数为16；最终蒸锅模型第二章零件装配1）在PROE界面中点击“新建”按钮，创建模型类型为组建，缺省勾选，进入装配界面；2）点击“装配”按钮，将底座以缺省模式装配；3）继续添加组建，选择筒身，首先将其平移到底座上放，在“放置”中选“对齐”，让两个组建中心轴对齐；4）点击“新建约束”，设置约束类型为“配对”；5）选底座的上端面和筒身的下断面进行配对；6）继续添加组建，选择锅体，以对齐，配对，定向的方式完成装配；7）继续添加组建，选择加热铁，以对齐和配的方式进行装配；8）继续添加组建，选择米锅，以插入和配对的方式进行装配；9）继续添加组建，选择米锅，以插入和配对的方式进行装配；10）继续添加组建，选择上沿盖，以插入和配对的方式进行装配；11）继续添加组建，选择下盖和顶盖，以插入和配对的方式进行装配；装配完成第三章心得体会经过四周的PROE理论学习与实验操作，我对这款集三维制图、装配、仿真、数控、有限元分析等多功能为一体的软件有了更深刻的了解，这段时间的学习让我获益匪浅。
proe曲面造型设计及参数化建模教程 ppt课件
洗发水瓶造型
拉伸切割瓶身内外曲面
proe曲面造型设计及参数化建模 教程
洗发水瓶造型
用边界混合命令做内外曲 面连接的曲面。（注意两端 为切线关系）
proe曲面造型设计及参数化建模 教程
洗发水瓶造型
拉伸曲面切割
proe曲面造型设计及参数化建模 教程
洗发水瓶造型
用扫描曲面方法沿一条边扫描一个曲面
proe曲面造型设计及参数化建模教程
曲面造型 及参数化建模培训
技术规划部CAD小组 (7161)
2009年4月
proe曲面造型设计及参数化建模 教程
目录
一、曲面造型命令 二、曲面编辑命令 三、曲面实例演示 四、参数化建模 五、参数化建模实例演示
proe曲面造型设计及参数化建模 教程
一、曲面造型命令
一、曲面造型命令
边界混合
2.双向混合
proe曲面造型设计及参数化建模 教程
一、曲面造型命令
可变剖面扫描
可变剖面扫描是一种比较复杂的扫描方法,它允许用户控制扫描截面的方向、旋转与 几何形状，可以沿一条或多条选定轨迹扫描截面，从而创建实体或曲面。在创建可 变剖面扫描时，可以使用恒定截面或可变截面。
曲面形状
proe曲面造型设计及参数化建模 教程
二、曲面编辑命令
合并
选两次曲面, 曲面变红
按住ctrl选择第 二个曲面,两个
都为红
proe曲面造型设计及参数化建模 教程
二、曲面编辑命令
修剪
双箭头表示两 边都保留
修剪符号变亮
单击选 择曲面
proe曲面造型设计及参数化建模 教程
箭头指向 表
示保留部
曲面的 实体的
草绘p剖r面oe曲面造型教设程计及参数化建模
ProE复杂曲面建模实例
****大学机电学院
****专业课程设计总结报告
课程计算机辅助设计与制造
设计题目学生用台灯设计
学生姓名 **学号 0508*****
指导教师 ** 教授
起止日期 2012.6.6 — 2011.6.18
一、产品功能、结构介绍：
产品功能：照明
二、
三、
四、
五、
结构简介：产品如右图所示，由13个零件组
成，大部分零件对称。
产品由底座上盖、底座
下盖、按钮、支撑弹簧（包括一个弹簧、一个
螺旋铁片和带有螺纹的固定铁圈）、支撑套、
灯罩前盖、灯罩后盖、灯管、灯管插座、螺帽、
垫片、螺丝钉组成
二、产品材料清单：
三、产品组件及主要零件的设计过程
1.底座上盖的设计
用边界混合出半个曲面镜像后合并然后实体化
拉伸出体
然后用混合扫描出
复杂的曲面（体）
2.支撑弹簧的设计
3.灯罩前盖的设计
画出曲线投影 然后边界混合 加厚 剪切
画直线投影到表面后进行切口扫描
螺旋扫描
旋转 加厚 再螺旋扫描
边界混合 合并后实体化
4.支撑套的设计
剪切
拉伸后剪切然后加拔模斜度
先拉伸出一个体 然后再进行剪切 为抽壳做准备 抽壳
首先做一个旋转体
四、产品零件图
切割成上图形状后发布
几何
复制集合后做
出右图的面，合
并后加厚
五、课设总结
略
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
ProE的高级曲面技巧教程
285
286
1. 原始面组
2. 偏距面组
287
6、示例：使用不同的偏距方法
288
289
290
291
292
293
下图显示了使用侧曲线影响所创建的一个曲面。
1. 箭头指向指定“侧边曲线影响”的曲线。
这些曲线
的属性将传播到混合曲面。
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
1. 基本曲面网格边界
3、为自由生成曲面选择整个曲面
309
310
单击311
―要使用选取的基准平面来创建截面，请单击
图标。
单击选取箭头按钮并选取一条用作轨
选择
312
图标。
选择
从下拉列表中选取一分析，并单击
图标以打开显示。
图标以打开显示。
313
单击图标以选取网格方式。
314
图标。
从下拉列表中选取一分析，并单击
图标以打开显示。
图标以打开显示。
315。
proe曲面建模实例
proe曲面建模实例
以下是一个Proe曲面建模的实例：
1. 创建一个新的Proe文档，并设置工作单位和精度。
2. 在Proe中创建一个新的曲面，可以通过使用“填充曲面”命令来完成。
选择两个或多个边界曲线，并设置曲面的属性，例如厚度和拔模角度。
3. 使用“偏移曲面”命令来创建另一个曲面，该曲面与原始曲面平行。
输入偏移距离，并设置其他属性，例如拔模角度和偏移方向。
4. 使用“倒圆角”命令来对两个曲面之间的边界进行圆角处理。
输入圆角半径，并选择要倒角的边线。
5. 创建一个新的拉伸曲面，选择一个草绘作为基础，然后进行拉伸操作。
输入拉伸长度和方向，并设置其他属性，例如拔模角度和拉伸方向。
6. 使用“拉伸切除曲面”命令来创建一个切除曲面。
选择一个基础草绘，然后进行拉伸操作。
输入切除长度和方向，并设置其他属性，例如拔模角度和切除方向。
7. 对曲面进行圆角处理，可以选择多个边线进行圆角处理。
输入圆角半径，并选择要倒角的边线。
8. 使用“加厚”命令来对曲面进行加厚操作。
输入厚度值，并选择要加厚的曲面。
可以选择不同的方向和偏移距离进行加厚操作。
9. 最后，使用“渲染”命令来对模型进行渲染，以查看最终效果。
以上是一个简单的Proe曲面建模实例，您可以根据需要进行修改和调整。
请注意，在使用Proe进行建模时，需要具备一定的几何知识和空间想象力。
ProE高级曲面建模
Pro/E高級曲面建模實例一、前言因本人水準有限，理論上沒有什麼大的建樹，現就一些實際的曲面構建題目寫出我自己的解法，與大家一起探討，希望對大家有所幫助，共同進步﹗版權聲明︰題目來自論壇，但解法均為本人原創，如有雷同純屬巧合。
1.二、知識準備主要涉及模塊︰Style（ISDX模塊）、高級曲面設計模塊主要涉及概念︰2.活動平面、曲面相切（G1連續）、曲面曲率連續（G2連續）、Style中的自由曲線/平面曲線/cos曲線、自由曲線端點狀態（相切、法向、曲率連續等）主要涉及命令︰高級曲面命令（邊界曲面）、曲線命令及Style中的操作命令三、實例操作1.下面我們結合實際題目來講述。
