井下作业 中级工 实操 试题
井下作业中级工-中级操作
第四部分中级工技能操作试题考核内容层次结构表325鉴定要素细目表行业:石油天然气工种:井下作业工等级:中级工鉴定方式:技能操作行为领域鉴定范围鉴定点重要程度备注代码名称鉴定比重代码名称操作技能A 100% A 基本技能40%001 通井操作Y002 处理天车大绳跳槽Y考核时二选一003 处理滑车大绳跳槽Y004 安装抽油机防喷盒Y005 冲砂操作Y006 安装井口防喷器XB 试油施工30%001 接抽汲钢丝绳X002 替泥浆压井操作X003 二次替喷操作X004 分离器量油、测气XD 措施施工30%001 封隔器找水X002 下电潜泵操作X003 气举排液操作XC 大修施工001 打印、判断铅模印痕X002 使用修井机转盘钻水泥塞X003 使用螺杆钻具钻水泥塞X注:X—核心要素;Y—般要素;Z—辅助要素。
326技能操作试题一、AA001 通井操作1.准备要求(1)材料准备序号名称规格单位数量备注1 油管φ73mm m 累计长度大于井深100m2 清水m3井筒容积的2倍3 方罐40m3个总容积为井筒容积的2倍4 密封脂kg 5(2)设备准备序号名称规格单位数量备注1 提升设备套 1 已安装,运转正常2 水泥车台 13 井口采油树250型套 14 循环冲洗设备套 1(3)工具、用具准备序号名称规格单位数量备注1 液压油管钳台 12 管钳1200mm 把 23 活动扳手300mm×36mm 把 24 套筒扳手M46 把 25 大锤把 16 通井规只 1 外径小于套管内径6~8mm7 自封封井器个 18 吊卡CD76×76/585 只 2 根据通井管柱直径确定吊卡规格(4)考场准备:室外作业场地60m×60m,平坦、无积水,各种工具、用具齐全好用。
2.操作程序的规定及说明(1)准备工作。
(2)正确选择并测量通井规各部位尺寸,做好记录。
327(3)将通井规接在油管底部。
(4)下油管通井,要求下井管柱应清洗干净。
井下作业工理论知识试题(中级)
井下作业工理论知识试题(中级)一、单项选择题(共25小题,每小题2分,共50分)1、BC001刮管中途遇阻当负荷下降C、时应停止下管柱。
A、5—l0kNB、10—20kNC、20—30kND、30~40kN正确答案:C、2、11.BA004反循环压井压井液用量为井筒容积的B、倍。
A、12B、15C、18D、20正确答案:B、3、BC004规格型号为GX-T114防脱式套管刮削器的刀片伸出量为B、A、105mmB、135mmC、155mmD、205mm正确答案:B、4、BG015下列对螺杆钻具钻水泥塞的描述正确的是D、A、起下钻具时井口不用装有井控装置B、钻进无进尺时应停钻、分析原因采取适当措施C、循环可在一个储液池中进行D、所钻水泥塞下面被封的射开井段为高压层时要做好防喷准备正确答案:D、5、BG010在螺杆钻具下钻至井底或灰面B、开泵记录循环正常之后的泵压随后逐渐加压钻进。
A、lmB、5mC、15mD、20m正确答案:B、6、BA021水平井、斜井通井起出通井规纯起管的速度应控制在A、A、10m minB、15m minC、20m minD、30m min正确答案:C、7、BA002通井中途遇阻或探人工井底加压不得超过C、A、10kNB、20kNC、30kND、40kN正确答案:C、8、BM001安全技术是为控制或消除生产劳动过程中的危险因素D、发生人身事故而研究与应用的技术。
A、阻碍B、阻止C、制止D、防止正确答案:D、9、BA030在井内液面相同、压力相等的情况下正举比反举的产液量B、A、多B、少C、相同D、无可比性正确答案:D、10、BM008在着火时空气起B、作用。
A、可燃物B、助燃C、放热D、燃烧正确答案:B、11、BB004对于闸板防喷器的维护保养说法错误的是C、A、打开井口后必须到井口检查防喷器是否全开以免起下钻具时损坏闸和钻具B、对于旋转式侧门闸板密封胶芯是防喷器能否封井的关键部件出现密封损坏必须及时更换C、井中有管柱时不得用全封闸板封井必要时可用打开闸板的方法来泄井压力D、闸板防喷器闸板总成、闸板顶面及底部滑道、侧门与壳体密封面及螺栓防水黄油润滑液缸、活塞密封填料靠液压油润滑正确答案:C、12、BM016劳动法规定在距离地面A、以上的地方作业叫高空作业。
井下作业工中级技能理论和操作题库
第一节、通井操作
(二)通井操作步骤
四、下油管通井管柱
3)水平井、大于45°斜井通井 f 起出通径规后清洗干净,仔细检查通径规表面有无划痕 或损坏,并详细描述。 g 通径规下至井斜45°时,应控制下放速度为小于等于 0.3m/s,并采用下1根、提1根,下2根、提1根的方法 往复进行通井,若上提时遇卡负荷超过悬重50kN,则应 停止作业,待定下步措施。 h 通径规下至井斜45°井段后,应连续作业。 i上提管柱在井斜45°套管井段时,上提速度为 10m/min,最大负荷不得超过悬重50kN,否则停止 作业,采取相应措施。小于45°套管井段上提速度同普 通井。
井下作业工中级工
技能理论和操作题库
授课 张建国
渤海石油职业学院石油工程教学部
井下作 教 程
井下作业工 上册
定
第五部分中级工技能操作与相关知识
第一章井下作业施工主要工序的操作。
学习目标 掌握井下作业施工的工艺原理,现场能够 正确完成各主要井下作业工序的操作。
e 划眼至井底时,加压不得超过10kN,划眼至井底后,上提管柱距井底以上5m, 用同性能泥浆循环洗井一周以上。 f 起划眼管柱,仔细观察拉力表变化,并边起边灌同性能泥浆。起至窗口时,仔细观 察拉力表变化,确认钻头已进入套管内后,起出钻头。 g 整个施工过程要连续作业,无特殊情况不得停工。钻头在裸眼井段停留时间不得超 过6h。
第一节、通井操作
(五)、资料录取
(五)、资料录取
1、管柱类型、规格、单根长度、下入根数; 2、通径规外型尺寸; 3、通井深度、遇阻位置、指重表变化值及对应 深度; 4、起出通径规上的痕迹描述。
第一节、通井操作 (六)、通井注意事项
井下作业工中级实操心智笔答
将螺杆钻具及辅助井下工具按顺序下入井内,钻具组合自下而上:
钻头+螺杆钻具+73mm加厚短节+滑套短节+73mm短节+缓冲器+井下过滤器+73mm加厚短节+73mm加厚油管,
6.平稳起出钻塞管柱,剩余5根油管卸掉自封,检查钻塞工具。
7.工清料净场地清
使用螺杆钻具钻水泥塞(磨鞋)
准备工具:清水,密封脂,动力设备一套,钻头,螺杆钻具一套,水龙头,
方罐,通井规,旋塞
通井:
1.安装防喷器,试压合格,检查丈量下井油管并做好记录,油管螺纹涂抹密封脂,下通井规至设计深度,控制下放速度30根每小时,到位后充分循环洗井,起出通井管柱。
7.工清料净场地清
使用顶驱钻水泥塞
准备工作:
水泥车,罐车,顶驱设备,水龙带,榔头,管钳,修井液,油管,密封脂,活塞钻头,检查测量钻头各部尺寸,绘制钻头工具草图,做好记录。
(钻头直径小于套管内经6-8mm)
2.安装防喷器,试压合格,检查丈量下井油管并做好记录,油管螺纹涂抹密封脂,将钻头接在油管底部上紧,下管5根后装自封,钻塞管柱下放速度控制在10-20m/min(30根每小时),加压10-20KN探灰面。
打印操作
准备工具:
铅模,钢卷尺,游标卡尺,纸笔,照相机,密封脂,棉纱,
管钳,活动弯头,大锤,
1.选择铅模,检查铅模有无损伤,测量铅模各部尺寸,记录铅模各部尺寸,绘制铅模工具草图

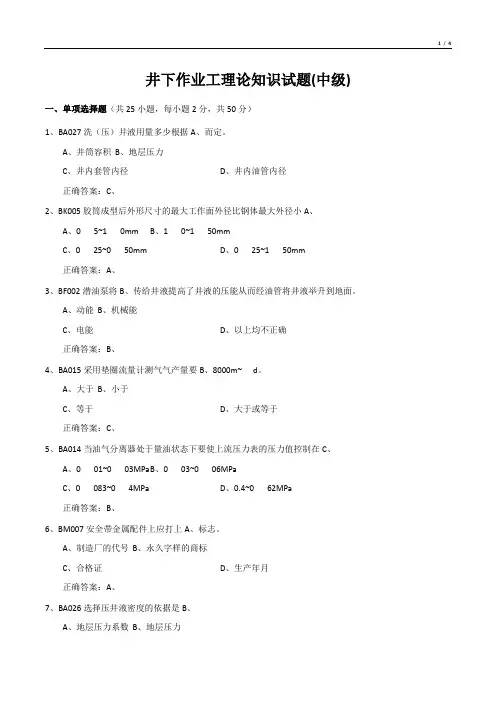

井下作业工理论知识试题(中级)
井下作业工理论知识试题(中级)一、单项选择题(共25小题,每小题2分,共50分)1、BA027洗(压)井液用量多少根据A、而定。
A、井筒容积B、地层压力C、井内套管内径D、井内油管内径正确答案:C、2、BK005胶筒成型后外形尺寸的最大工作面外径比钢体最大外径小A、A、05~10mmB、10~150mmC、025~050mmD、025~150mm正确答案:A、3、BF002潜油泵将B、传给井液提高了井液的压能从而经油管将井液举升到地面。
A、动能B、机械能C、电能D、以上均不正确正确答案:B、4、BA015采用垫圈流量计测气气产量要B、8000m~d。
A、大于B、小于C、等于D、大于或等于正确答案:C、5、BA014当油气分离器处于量油状态下要使上流压力表的压力值控制在C、A、001~003MPaB、003~006MPaC、0083~04MPaD、0.4~062MPa正确答案:B、6、BM007安全带金属配件上应打上A、标志。
A、制造厂的代号B、永久字样的商标C、合格证D、生产年月正确答案:A、7、BA026选择压井液密度的依据是B、A、地层压力系数B、地层压力C、地层深度D、地层性质正确答案:C、8、BJ002起带铅模管柱遇卡时要C、严禁猛提猛放。
A、平稳活动B、先洗后活动C、平稳活动或边洗边活动D、以上均不正确正确答案:C、9、BA035液氮排液工艺与A、排液工艺大体相同。
A、气举B、气举阀C、混合水D、替喷正确答案:C、10、BK005对铅模的描述中错误的是C、A、铅模是探视井下套管损坏类型、程度和落物深度、鱼顶形状、方法的专用工具B、根据印痕判断事故的性质为制定修理套管和打捞落物的措施及选择工具提供依据C、常用的铅模有平底带水眼式铅模用于探视鱼头D、铅模由接箍、短节、骨架及铅体组成正确答案:C、11、BA026如果用H表示油层中部深度(m)p表示地层压力(MPa)k表示附加量压井液密度ρ计算公式为A、A、ρ=(1+k)B、ρ=C、ρ=D、ρ=H正确答案:C、12、BD002在进行混气水或泡沫冲砂施工时井口应装D、A、单流阀B、针形阀C、封井器D、高压封井器正确答案:D、13、BG014在对钻水泥塞时质量控制的描述中错误的是D、A、钻杆螺纹抹上密封脂上紧B、起下钻具速度均匀平稳C、作业过程中不能损伤套管D、钻水泥塞后用通井规通井至设计深度清除井壁残留水泥并用1倍井筒容积的干净修井液彻底洗井正确答案:D、14、BJ002用铅模打印施工时一般加压C、特殊情况可以适当增减一般小修作业施工增加钻压不能超过50kN。
井下作业工中级技能操作、理论题库和实际操作题库(重要)
职工技能鉴定培训教程井下作业工上册第五部分中级工技能操作与相关知识第一章试油施工学习目标掌握试油施工的工艺原理,现场能够正确完成试油各主要工序的操作。
第一节通井一、使用工具起重设备1套、液压油管钳1套、自封封井器、通井规(小于套管内径6~8cm)1个。
二、操作步骤1)将通井规测量好尺寸后,接在下井第一根油管底部,并上紧丝扣。
2)将通井规下入井内,当下入油管5根后,井口装好自封封井器。
继续下油管,速度控制为10~20m/min,当通井至距人工井底以上105m左右时,减快下放速度,同时观察拉力计(或指重表)变化情况。
3)若通井遇阻,计算遇阻深度,并及时上报有关部门处理。
如探到人工井底则连探三次,然后计算出人工井底深度。
4)起出通井规,检查有无变形或制定下步施工措施。
三、技术要求1)通井时,要随时检查井架、绷绳、地锚等地面设备变化情况。
若发生问题,应停止通井并及时处理。
2)下通井管柱时,管柱连接螺纹应按标准扭矩上紧、上平,防止管柱出现脱扣,造成落井事故。
3)下入井内管柱应清洗干净,螺纹涂密封脂。
4)管柱长度、深度应丈量、计算准确,记录清晰。
5)通井中途遇阻或探人工井底,加压不得超过30kN。
6)通井遇阻时,不得猛顿,应起出通井规进行检查,找出原因,待采取措施后,再进行通井。
7)对有射开油(气)层的井,通井时要做好防井喷工作。
第二节替泥浆、压井一、施工准备1.资料准备包括井史、井下管柱结构现状、套管现状、生产情况、历次作业施工简况、井口装置型号规格、井场情况、道路、电源、施工方案及完井要求、施工设计等。
2.液体准备清水和压井液各为井筒容积1.5~2.0倍。
3.设备、工具400型水泥车2台、防污染车1台、针型阀1个、单流阀1个、压井液密度计、粘度计、失水仪各1套。
二、操作步骤1.施工前要详细掌握替泥浆、压井的施工设计要求,并按施工设计要求确定替泥浆、压井方式。
2.按设计要求,检查测量压井液性能(密度、粘度、失水、性质)和数量(备足井筒容积的1.5~2.0倍),压井液性能必须达到设计要求。
井下作业工中级工试题
井下作业工中级工试题井下作业工中级一、单项选择1.通井时,通井规的外径应小于套管内径()。
a、3~5mmb、5~7mmc、6~8mmd、8~10mm答案:c2.通井规下入井后,油管的下放速度应控制在()。
a、5~10m/minb、10~20m/minc、20~30m/mind、30~40m/min答案:b3.新井通井当通井至人工井底以上()左右时,应减慢下放速度。
a、30mb、50mc、100md、150m答案:c4.对有射上开油层的井,通井时必须搞好()工作。
a、防污染b、防井喷c、防火灾d、防爆炸答案:b5.通井中途无独有偶,应当缓慢冷却(),但最多不逊于30kn。
a、10~20knb、10~35knc、20~40knd、25~50kn答案:a6.反替泥浆前,应先用清水对井口管线试压,试压压力为设计工作压力的()倍。
a、1.2b、1.5c、2.0d、2.5答案:b7.正循环压井前对进口管线试压,试压压力为设计工作压力的()倍,5min不刺不漏为合格。
a、1.5b、1.7c、2.0d、2.5答案:a8.正循环压井前用清水展开平移变换,清水用量为井筒容积的()倍。
a、1~1.2b、1.5~2.0c、2~2.5d、2.5~3答案:b9.正循环压井结束前只有进出口密度差小于()时方可停泵。
a、1.5%b、1.8%c、2%d、3%答案:c10.侵蚀井时进口管线依靠井口端的必须加装()。
a、针型阀b、闸门c、单流阀d、高压单流阀答案:d11.侵蚀井前必须对进口管线试压,试压压力为设计工作压力的()倍,5min不刺不漏为合格。
a、1.2b、1.5c、2.0d、2.5答案:b12.挤压井后要用()油嘴控制放压,观察30min油井无溢流无喷显示时,完成挤压井操作。
a、2~3mmb、3~4.5mmc、5~6mmd、6~7mm答案:a13.压井施工出口管线必须用软管线相连接,无法存有大于()的弯道。
a、45°b、60°c、90°d、120°答案:c14.压井前,要先用()倍井筒容积的清水进行脱气。
井下作业工:中级井下作业工测试题二
井下作业工:中级井下作业工测试题二1、判断题对严重漏失井冲砂作业,多采用清水或密度大的修井液冲砂。
正确答案:错2、问答题综合对比分析法如何判断出水层位?这种判断的可靠性如何?正确答案:①根据油井出水资料以及(江南博哥)试采过程中所累积资料的前后对比,对出水层进行合理分析判断。
②这种判断是间接的,只有在某种特殊的情况下,才能准确地判断出水层位;在一般情况下,只能提供几种可能性,以供参考。
3、单选在同等水泥塞条件下,转盘钻水泥塞的钻压与螺杆钻具钻水泥塞的钻压()。
A、前者大,后者小B、两者相同C、前者小,后者大D、无可比性正确答案:A4、判断题生产压差过大引起底水侵入,断层、裂缝等造成外来水侵入。
正确答案:对5、问答题钻塞施工的准备工作有哪些?正确答案:钻盘钻塞:①打印塞面,捞出落物;②冲好,下好鼠管;③连接好水龙头、方钻杆和水龙带;④把方钻杆放人鼠洞内;⑤将大钩定位销锁死,吊起水龙头;⑥方补心卡好方钻杆后,穿好补心固定螺栓;螺杆钻钻塞;⑦下通井管柱通井至水泥塞面;⑧打印塞面,捞出落物;⑨做好循环物的过滤工作,保证液体干净无杂物。
6、单选进行常规井下作业,安装双闸板防喷器组且防喷器顶部距地面超过()时,应采用4根直径不小于()的钢丝绳分别对角绷紧、找正固定。
A、lm、9.5mmB、1.5m、12mmC、lm、12mmD、1.5m、9.5mm正确答案:D7、单选由于转子和定子都采用螺旋线,因而转子绕定子轴线作()转动,并以自身轴线作()转动去带动钻具旋转。
A、顺时针、逆时针B、顺时针、顺时针C、逆时针、顺时针D、逆时针、逆时针正确答案:C8、判断题压井液固相含量越高,越不易损害地层和堵塞射孔孔眼。
正确答案:错9、问答?计算题:某井套管外径为140mm,每米容积为12.07L,下入φ73mm油管2850m,油管壁厚每米体积1.17L,水泥车以350L/min的排量替喷,需要多长时间可完成一周循环(不计管路损失,取整数)?已知:已知每米套管容积V套=12.07L,油管每米体积V油=1.17L,油管下入深度H=2850m,水泥车排量Q=350L/min,求循环洗井一周时间t。
井下作业工:中级井下作业工试题及答案
井下作业工:中级井下作业工考试答案二1、单选在小物件卡阻处理中,套铣或震击效果不明显或无效时,最后使用()方法,除掉小部分机组,为解体或整体打捞创造条件。
A、冲洗B、磨铣C、倒扣D、活动正确答案:B2(江南博哥)、判断题在处理大绳在游动滑车内跳槽时,用撬杠将跳槽大绳拨进槽内后,快速上提游动滑车,离开地面。
正确答案:错3、单选潜油电泵机组的井下部分由()组成。
A、潜油泵、潜油电机、保护器、分离器B、潜油泵、潜油电机、保护器C、潜油泵、潜油电机、分离器D、潜油泵、保护器、分离器正确答案:A4、单选通常,要定期对正压呼吸器进行检查,工作压力不足()时,应进行充气。
A、18MPaB、25MPaC、28MPaD、30MPa正确答案:C5、单选发生溢流关井后,当井口压力不断增大而达到井口允许关井套压时,应()。
A、敞开井口防喷器B、开井循环C、节流泄压D、继续观察正确答案:C6、判断题小物件卡阻处理时,小物件或卡子不多时,可试用震击解卡。
正确答案:对7、单选铅模外径(),起下(),造成(),其螺纹需特别上紧。
A、大,易松扣脱落,二次事故B、小,易松扣脱落、二次事故C、大,易变形,二次事故D、大,易松扣脱落,一次事故正确答案:A8、单选泥浆气侵后其密度()原浆密度。
A、大于B、小于C、等于D、大于或等于正确答案:B9、判断题闸板防喷器不能用于长期封井,因为无机械锁紧装置,长期靠液压封井一是不安全,二是胶芯易老化而降低其使用寿命。
正确答案:错10、判断题防喷装置选用原则,一是确保关井安全,二是考虑成本。
其中考虑成本控制是第一重要的。
正确答案:错11、判断题使用螺杆钻具钻水泥塞必须通井,对水泥面不清者还要打印,否则不能下钻。
正确答案:对12、单选进行人工呼吸时,一次吹气量约为800—1200mL,频率()为适宜。
A、5~8次/minB、8~10次/minC、10~12次/minD、12~15次/min正确答案:D13、单选在使用螺杆钻具钻水泥塞中,没有进尺的可能原因有旁通阀处于“开”位,其处理方法为()。
井下作业工:中级井下作业工考试题库
井下作业工:中级井下作业工考试题库1、单选钻水泥塞施工,下钻接近塞面()左右后缓慢下放探灰面。
A、5~10mB、10~15mC、15~20mD、20~25m正确答案:B2、单选对于井内有管柱的低压(江南博哥)油气井,压井时应选择()压井。
A、灌注法B、循环法C、挤压法D、二次压井正确答案:B3、问答题正循环压井与反循环压井各有什么特点?正确答案:①正循环压井对地层回压小、污染小,但对高产井、高压井、气井的压井成功率比反循环压井低;②反循环压井对地层回压大、污染大,但对高产井、高压井、气井的压井成功率比正循环压井高。
4、判断题按其注水泥塞位置来分为有底水泥塞、有支撑水泥塞和悬空水泥塞。
正确答案:错5、问答题半封闸板封井器有几处密封?请具体指出是哪几处。
正确答案:①半封闸板防喷器有四处密封。
②这四处密封分别为:闸板顶部与壳体的密封、闸板前端与管子的密封、壳体与侧门的密封、活塞杆与丝杠与侧门的密封。
6、单选气举时人要离开高压管线()以外。
A、5mB、10mC、15mD、20m正确答案:B7、单选地层压力是确定压井液()的重要依据。
A、密度B、粘度C、失水D、切力正确答案:A8、判断题冲砂管柱下端可接一笔尖或水动力涡轮钻具等有效冲砂工具。
正确答案:对9、单选对井温与连续流量测井的描述错误的是()。
A、是核定波纹管深度位置及补贴井段内径的重要依据和主要办法B、是将两种不同的测井方法在一口井上实施,先测得一条曲线,然后向井内连续注入流体,同时分别测出不同压力的连续流量,再测得另一曲线C、在快速检测出漏点的基础上,对重点怀疑井段再用机械法验证D、这是目前在漏失井段不太长的情况下较常应用的综合检测方法正确答案:A10、单选在安装抽油井防喷盒中,依次将()连接部位螺纹用管钳适当上紧。
A、井口与胶皮闸门B、胶皮闸门与防喷盒C、井口与胶皮闸门、胶皮闸门与防喷盒D、以上均不正确正确答案:C11、单选洗(压)井液用量多少根据()而定。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
中级工部分基本试题(实操)井下作业2014.4.10第一章工具识别一、Y211-114封隔器1.组成:由上接头、上压帽、调节环、胶筒、隔环、中心管、锥体、卡瓦、卡瓦座、下压帽、滑动销钉、锁紧螺钉、扶正块、弹簧、扶正块、下接头等组成2.使用前需测量外径、长度、扣型.3.用途:用于分层注水,压裂,酸化,找串,找漏,封串,封漏.4.适用范围(51/2”套管).5.工作原理:座封:上提规定的座封高度,并转动管柱数圈后再下放,扶正器的扶正块与套管壁摩擦,靠上下两组滑动销钉的导向作用,扶正器沿中心管的“丁”字形槽运动,最后两组滑动销钉从下井时上下两槽末端运动到座封位置时的顶端,卡瓦则沿锥体向上运动,并被锥体撑开,卡牢在套管内壁上,达到了定位作用,同时;上接头、调节环和中心管一起下行压缩胶筒使其直径变大,便封隔住套环形空间,起到座封作用。
解封:只需上提管柱,解除压缩胶筒的作用,胶筒便靠自身弹力收回.6.技术要求及注意事项(1)入井前一定要通井、刮管.(2)油管下放速度速度控制在30根/h.(3)座封位置避开套管接箍.二、滑块卡瓦捞矛1.组成:接头、矛杆、滑块、锁块、螺钉组成2.使用前需测量外径、长度、扣型.3.用途:它是内捞工具,可以打捞钻杆、油管、套铣筒、衬管、封隔器、配水器等具有内孔的落物,又可对遇卡落物进行倒扣作业或配合其它工具使用,如震击器、倒扣器等.4.适用范围:适用于打捞带接箍油管内壁.5.工作原理:当矛杆与卡瓦进入落鱼腔以后,卡瓦依靠自身重量向下滑动,卡瓦与斜面产生相对位移,卡瓦齿面与矛杆中心线距离增加,使其打捞尺寸逐渐增大,直到与落鱼内壁接触为止。
上提矛杆时,斜面产生的径向分力,迫使卡瓦咬入落内壁,抓住落物。
6.技术要求及注意事项(1)打捞之前要充分循环冲洗鱼顶.(2)打捞作业时不允许猛顿猛放,以免损坏工具和破坏鱼顶.(3)打捞起下应操作平稳.三、刮削器1.组成:由壳体、刀板、固定块、螺纹弹簧、内六角螺钉等部件组成..2.使用前需测量外径、长度、扣型.3.用途:用于清除残留在套管内壁上的水泥块、水泥环、硬蜡、各种盐类结晶和沉积物、射孔毛刺以及套管锈蚀后所产生的氧化铁等物,以便畅通无阻地下入各种工具.4.适用范围:适用于套管内刮削.5.工作原理:刮削器在自由状态下刀片最大外径略大于套管内径,当其进入井口之时必须施加一个压缩力,使弹簧内缩,使工具的主刀刃沿套管上下往复运动,对内壁脏物进行刮削. 6.技术要求及注意事项(1)刮削管柱下放时要下放平稳下放速度一般为3m/min.(2)开始加负荷10-20KN,最大不超过60KN.(3)缓慢进行上下活动,不准猛提猛放,也不允许超负荷上提.四、铅模2.使用前需测量外径、长度、扣型.3.用途:用来探视井下套管损坏类型、程度和落物深度、鱼顶形状、方位,根据印痕判断事故的性质,为制定修理套管和打捞落物的措施及选择工具提供依据.4.适用范围:一般用在比铅模最大外径大4~5mm的套管内5.类型可分为平底带水眼式和带护罩式两种.特点:平底带水眼式和带6.工作原理:利用铅的强度小易变形特性,在钻压作用下,使鱼顶的形状、套管情况等印在铅体上,为下步施工提供依据.护罩式两种,分别用于探视套管内径与鱼头。
(两种类型都可探视鱼顶,但护罩式不能检测套管内壁)7.技术要求及注意事项(1)铅模在搬运过程中必须轻拿轻放,严禁摔碰;存放及车运时,应底部向上或横向放置,并用软材料垫平.(2)铅模水眼小易于堵塞,钻具应清洗无氧化铁屑,为防止堵塞,可下钻300~400m后洗井一次.(3)打印加压时,只能加压一次,不得二次打印,使印痕重复.第二章技能操作一、分析判断铅模印痕1.工具准备铅模1个,内外卡1副,卡尺1个、钢板尺1个、绘图工具1套.2.操作步骤⑴冲砂至鱼顶,大排量冲洗干净鱼顶上面的砂子及脏物。
⑵将检查测量合格的铅模连接在下井的第一根油管底部,下油管5根后装上自封封井器.⑶铅模下至鱼顶以上5m左右时,开泵大排量冲洗,排量不小于500L/min,边冲洗边慢下油管,下放速度不超过2m/min.⑷当铅模下至距鱼顶0.5m时,以0.5~1.0m/min的速度边冲边下放,一次加压打印,一般加压30kN,特殊情况可适当增减,但增加钻压不能超过50kN.⑸起出全部油管,卸下铅模,清洗干净⑹用照相机拍照铅模,以保留铅模原始印痕.⑺用1:1的比例绘制草图,详细描述铅模变形情况并存档,以备检查.3.技术要求及注意事项⑴一个铅模在井内只能加压打印一次,禁止重复打印。
(实际经验:冲洗干净后停泵打印,防止流体反作用力影响打印真实悬重,造成无印痕或印痕不清晰)⑵要平稳操作,并随时观察拉力计的变化情况.⑶若铅模起出遇阻时,应立即起出检查,找出原因,切勿硬顿硬砸.二、替泥浆、压井1.工具准备400型水泥车2台、密度计、粘度计各1套、单流阀、针型阀各1个.2.操作步骤⑴施工前要详细掌握替泥浆、压井的施工设计要求,并按施工设计要求确定替泥浆、压井方式.⑵按设计要求,检查测量压井液性能(密度、粘度、失水、性质)和数量(备齐井筒容积的1.5~2.0倍),压井液性能必须达到设计要求.⑶用扳手对称顶紧大四通螺丝.⑷接好进、出口管线,进口装单流阀.⑸将水泥车与进口管线连好,倒好采油树闸门,对进口管线用清水试压。
试压压力为设计工作压力的1.5倍,5min不刺不漏为合格.⑹连接好反替泥浆流程,替泥浆过程中用针型阀控制进出口排量,清水用量为井筒容积的1.5~2.0倍.⑺反替泥浆结束前必须测清水密度、水性,要在进出口水性一致密度差小于2%,且无杂物时停泵.⑻在替泥浆过程中,要认真观察进出口有无异常、漏失,如有异常,要上报上级技术部门,采取相应措施.3.技术要求及注意事项⑴施工出口管线必须用硬管线连接,不能有小于90°的急弯,在井口附近装好针型阀,并且每10~15m固定一个地锚.⑵压井前要先用2.0倍井筒容积的清水进行脱气。
压井施工时,要连续施工,中途不得停泵,以防止压井液被气侵.三、螺杆钻具钻水泥塞1.工具准备修井起重设备1套、螺杆钻具及附件1套、方钻杆1根、水龙头1个、水泥车或钻井泵1台、水龙带1根、转盘l套等.2.操作步骤⑴用通井规通井至欲钻灰面.⑵检查螺杆钻具转动部分的灵活程度.⑶将钻头接在螺杆钻具的下端转动轴上.⑷将螺杆钻具及辅助井下工具按顺序下入井内。
钻具组合顺序为:钻头+螺杆钻具+∮73mm加厚短节+滑套短节+∮73mm油管短节+缓冲器+井下过滤器+∮72mm加厚短节+∮73mm加厚油管.⑸下油管5根后,井口装好自封封井器,再继续下油管至螺杆钻具距水泥塞面以上约5m时停止下入.⑹连接钻水泥塞施工地面循环管线,地面管线中要接好地而过滤器.⑺水泥车或修井泵以500~600L/min的排量正循环洗井,待循环洗井常后,缓慢下放钻具保持钻压在5~15kN的范围内匀速平稳钻进.⑻钻完一个单根后,上提下放划眼两次并循环洗井一周后停泵.⑼接另一个单根,重复操作步骤7、8,直至将水泥塞钻完.⑽水泥塞钻完后,要用干净的修井液充分循环洗井两周以上,将井内灰渣全部洗出. 3.技术要求及注意事项⑴钻水泥塞前必须检查修井液质量,一定要干净,严禁不符合设计要求的修井液入井。
同时,确认水泥塞上无金属杂物,否则应先打捞干净再钻水泥塞.⑵在钻水泥塞过程中,如果出现钻柱反转,应立即上提或减小钻压。
水龙带及活动弯头,必须拴好保险绳.⑶钻进无进尺时应停钻并提钻,分析原因,采取适当措施.四、安装抽油井防喷盒1.工具准备抽油杆吊卡、抽油杆防喷盒、抽油杆、胶皮闸门、胶皮盘根方卡子、钢锯、锯条等.2.操作步骤⑴卸开抽油机防喷盒盘根帽上的压盖,取出其中的胶皮盘根,再卸开防喷盒的防喷帽,取出上压帽、盘根,弹簧及下压帽,按次序排好.⑵用管钳卸开下盘根座,取出内部的盘根及压帽,按次序排好,防止少装或错装.⑶将胶皮闸门及防喷盒各部件穿进光杆;将密封胶皮放在压帽下边,按数量要求装够.⑷用光杆没有接头的—端依次穿过胶皮闸门、抽油杆防喷盒各部件,将密封胶皮用手掰开放入各部压帽下边,按数量要求装够.⑸在光杆无接头的一端约15cm处卡上方卡子,要卡紧卡牢.⑹将抽油杆吊卡卡在刚卡好的光杆方卡子下面,把光杆提起与下入井内的抽油杆接箍对好,并用抽油秆扳手上紧。
然后,将胶皮闸门两个手轮开到头,上提抽油杆,撤去井口上的抽油杆吊卡,下放光杆使泵内的活塞接触泵底.⑺依次将井口与胶皮闸门、胶皮闸门与防喷盒各连接部位螺纹用管钳适当上紧,完成抽油井防喷盒安装工作.3.技术要求及注意事项⑴安装抽油井防喷盒是在活塞进入泵筒后,已调整完井内抽油杆的情况下进行的.⑵用抽油杆吊卡提光杆时,必须有专人扶起防喷盒,防止将光杆压弯.(起吊时防喷盒或光杆密封器必须处于光杆底部接箍处,防止砸伤操作人员)⑶装入盘根胶皮时,上下两块避开缺口位置,不要把胶皮盘根切口朝向同一个方向.⑷防喷盒各部件多为铸铁件,因此上扣时注意不能过紧,以防挤裂.第三章基本技能一、通井操作1.操作步骤⑴将通井规测量好尺寸后,接在下井第一根油管底部,并上紧螺纹.⑵将通井规下入井内,当下入油管5根后,井口装好自封封井器。
继续下油管,速度控制为10~20m/min,当通井至距人工井底以上lOOm左右时,减慢下放速度,同时观察拉力计(或指重表)变化情况 .⑶若通井遇阻,计算遇阻深度,并及时上报有关部门处理。
如探到人工井底则连探三次,然后计算出入工井底深度.⑷起出通井规,检查有无变形,进行下步施工;如果有变形,采取相应处理措施.2.技术要求及注意事项⑴通井时,要随时检查井架、绷绳、地锚等地面设备变化情况。
若发生问题,应停止通井并及时处理。
下通井管柱时,管柱连接螺纹应按标准扭矩上紧、上平,防止管柱(脱落),造成落井事故。
管柱长度、深度应丈量、计算准确,记录清晰,用内径规通过.⑵下入井内管柱(完好),螺纹涂密封脂。
对有射开油(气)层的井,通井时要做好(防喷)工作.⑶通井途中遇阻或探人工井底,加压不得超过(20-30)KN。
通进遇阻时,不得(猛顿、猛压)。
应起出通井规重新检查,找出原因,待采取措施措施后,再进行通井.二、常规冲砂1.操作步骤⑴将冲砂笔尖接在下井第一根油管底部,下入井内,下油管5根后,在井口装好自封封井器,继续下油管至距预计砂面以上30m时,缓慢加深油管探砂面,核实砂面深度.⑵将单流阀连接在井口油管上,将冲砂弯头及水龙带连接在欲下井油管第一根上,并吊起与井内油管连接好.⑶接好冲砂施工管线后,循环洗井,观察水泥车压力表及排量的变化情况,返出正常后缓慢加深管柱,同时用水泥车同时向井内泵入冲砂液,如有进尺则以0.5m/min的速度缓慢均匀加深管柱.⑷当一根油管冲完后,为了防止在接单根时砂子下沉造成卡管柱,要循环洗井15min以上,同时把油壬用管钳上在欲下井的油管单根上。
