三相交流电路实验报告1

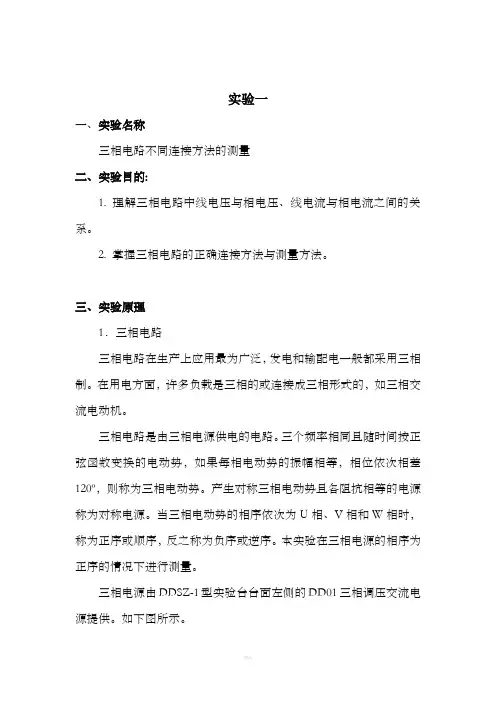

三相电路实验报告
实验一一、实验名称三相电路不同连接方法的测量二、实验目的:1. 理解三相电路中线电压与相电压、线电流与相电流之间的关系。
2. 掌握三相电路的正确连接方法与测量方法。
三、实验原理1．三相电路三相电路在生产上应用最为广泛，发电和输配电一般都采用三相制。
在用电方面，许多负载是三相的或连接成三相形式的，如三相交流电动机。
三相电路是由三相电源供电的电路。
三个频率相同且随时间按正弦函数变换的电动势，如果每相电动势的振幅相等，相位依次相差120º，则称为三相电动势。
产生对称三相电动势且各阻抗相等的电源称为对称电源。
当三相电动势的相序依次为U相、V相和W相时，称为正序或顺序，反之称为负序或逆序。
本实验在三相电源的相序为正序的情况下进行测量。
三相电源由DDSZ-1型实验台台面左侧的DD01三相调压交流电源提供。
如下图所示。
在三相电路中，负载一般也是三相的，即由三个部分组成，每一部分称为一个相。
如三相负载各相阻抗值相同，则称为对称三相负载。
三相负载有两种连接方式：星形联结和三角形联结。
在三相电路中，电源或负载各相的电压称为相电压，端线之间的电压称为线电压；流过电源或负载各相的电流称为相电流，流过各端线的电流称为线电流。
星形联结时，各相电压源的负极连在一起称为三相电源的中性点或零点。
各相负载的一端接在一起称为负载的中性点或零点。
电源的中性点与负载中性点的连线称为中性线或零线。
流过中性线的电流称为中性线电流。
2．三相负载的星形联结（三相四线制）3．三相负载的三角形联结ou负载为三角形联结时，线电压等于相电压。
当电源与负载对称时，线电流和相电流在数值上的关系为L PI 。
四、实验设备1．DDSZ-1型电机及电气技术实验装置2．D42三相可调电阻器3．D33交流电压表4．D32交流电流表五、实验内容与步骤1. 组接实验电路；2. 三相四线制，三相负载为星形联结时，分别测量线电压、相电压、线电流、相电流，记录实验数据。
《电工电子学》实验报告三相交流电路实验报告
中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：任永胜学号：1995738000111年级专业层次：年级：1903 层次：高起专专业：机电一体化技术学习中心：府谷奥鹏学习中心提交时间：2019年11月1日二、实验原理答： 1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。
一般认为电源提供的是对称三相电压。
（1）星形连接的负载如图1所示：图1 星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。
无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。
在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。
但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。
在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。
如果三相电路其中一相或两相开路也属于不对称情况。
3.三相负载接线原则测量项目工作状态测量项目工作状态。
电路实验报告 三相交流电路电压、电流的测量
电路实验报告三相交流电路电压、电流的测量院系软件学院班级学号姓名实验名称三相交流电路电压、电流的测量成绩日期 2013.12.05 同组者姓名一、实验目的和要求1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。
2 、充分理解三相四线供电系统中中线的作用。
二、基本原理1 、三相负载可接成星形(又称“ Y ”接)或三角形(又称“ ? ”接)。
当三相对称负载作 Y 形联接时，线电压 U l 是相电压 Up 的倍。
线电流 I l 等于相电流 I p ，即在这种情况下，流过中线的电流 I 0 =0 ，所以可以省去中线。
当对称三相负载 ? 形联接时，有，。
2 、不对称三相负载作 Y 联接时，必须采用三相四线制接法，即 Y 0 接法。
而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。
倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏;负载重的一相相电压又过低，使负载不能正常工作。
尤其是对三相照明负载，不能无条件地一律采用 Y 0 接法。
3 、当不对称负载作 ? 接时，，但只要电源的线电压 U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。
三、实验步骤1 、三相负载星形联接(三相四线制供电)联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。
将三相调压器的旋柄置于输出为 0V 的位置(即逆时针旋到底)。
经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为 220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。
记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
表(一)线电流线电压相电压中点电开灯盏数中线电 ( A ) ( V ) ( V ) 压 U 流 I0 N0 ( A A B C U U U U U U ( V I A I B I C 相相相 ) AB BC CA A0 B0 C0 ) Y 0 接平衡负载Y 接平衡负载 Y 0 接不平衡负载Y 接不平衡负载Y 0 接 B 相断开Y 接 B 相断开Y 接 B 相短路2 、负载三角形联接(三相三线供电)改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表(二)的内容进行测试。
三相交流电路电压电流的测量实验报告 -回复
三相交流电路电压电流的测量实验报告-回复一、实验目的通过三相电路的测量，了解三相电路的电压和电流，熟悉电压表、电流表的使用，了解电流互感器的基本原理。
二、实验原理1、三相电路三相电路是由三个电源组成的电路，即三相电源。
它具有三个相位及每个相位上的电压和电流。
三相电压以120°相位差交替出现。
2、电压和电流的测量电压和电流的测量需要使用电压表和电流表。
通常，由于不同的电路及电路参数，要选择不同种类的电压表和电流表。
在实际测量中，要根据实验需求来选择合适的测量仪器。
3、电流互感器电流互感器是指将高电压电流变成低电压小电流的专用变压器。
它主要用于测量大电流，是电测中的一种基本仪器。
在使用电流互感器时，要注意合适的选用范围。
具体操作时，将电流互感器接在三相电路中，以测量电路中的电流。
三、实验器材三相电源、电压表、电流表、电流互感器、连接电缆、插头和插座、实验台。
四、实验过程1、首先检查三相电源的接线是否正常，电源开关是否打开，保证实验环境的安全。
2、按照图1连接实验线路，将电压表接在Uab上，将电流表接在Ia上，并将电流互感器插在Ia电路上。
3、将电源开关打开，按下电流表、电压表的启动钮，观察实验电路的电压和电流读数，记录三相电路的电压和电流读数。
4、将实验中测得的电压和电流数据整理成表格，计算出三相电路的平均电压、有效值电压以及平均电流、有效值电流。
5、反复测量，取平均值，减小可能由于仪器误差带来的误差。
五、实验结果及分析1、实验数据记录通过实验，可以得到三相电路的电压和电流读数，如下表所示：电压（V）电流（A）-220.0 2.0222.2 2.1219.8 2.2-2、实验结果分析三相电路的平均电压、有效值电压、平均电流以及有效值电流计算公式如下：平均电压V_avg = 1/3 (Vab+Vbc+Vca)有效值电压V_rms = 1/√3 V_avg平均电流I_avg = 1/3 (Ia+Ib+Ic)有效值电流I_rms = 1/√3 I_avg通过实验数据计算可以得到，三相电路的平均电压、有效值电压、平均电流以及有效值电流如下：平均电压V_avg = 220.7 （V）有效值电压V_rms = 127.6 （V）平均电流I_avg = 2.1 （A）有效值电流I_rms = 1.2 （A）实验数据与理论值相符，证明了本次实验的正确性和准确性。
三相交流电路的实验报告
竭诚为您提供优质文档/双击可除三相交流电路的实验报告篇一：电路基础实验报告三相电路实验报告实验六三相交流电路实验一、实验目的1、学会负载的星形和三角形连接法。
2、验证对称负载作星形和三角形连接时，相电压和线电压及相电流和线电流的关系。
3、了解非对称负载作星形连接时，中线的作用。
二、实验设备电工电子电力拖动实验装置，型号：Th-DT。
三、实验原理1、三相负载的星形连接对有中线的星形连接，不论负载是否对称，其线电压与相电压有uL=up。
若没有中线，在对称负载的情况下，上面关系式不变；若负载不对称，则上式不成立，此时三个电压将是不等的。
2、三相负载的三角形接法三相负载的三角形接法的特点为：在对称负载的情况下有uL＝up，IL＝3Ip；在不对称负载的情况下电压关系式仍然成立，电流关系式则不成立。
表6-1三角形连接各电压、电流关系四、实验内容1、负载星形连接的测量按图6-1连接电路，分别测量对称负载(ux端、VY端和wZ端都接两个灯泡)和非对称负载（ux端、VY端接两个灯泡，wZ端接一个灯泡）的相电压(uu、uv、uw)线电压(uuv、uvw、uwu)、相电流(Iuv、Ivw、Iwv)、线电流(Iu、Iv、Iw)、中线电流（有中线时）u0，记录于表6-2中图6-1三相交流负载电路的星形连接2、负载三角形连接的测量按图6-2连接电路，分别测试线电压、相电压（uuv、uvw、uwu）、线电流(Iu、Iv、Iw)和相电流（Iuv、Ivw、Iwu），将测量数据记录于表6-3中。
图6-2三相交流负载电路的三角形连接五、数据处理与分析表6-4表6-5数据分析：由表6-4可知，uL/up的值在星形电路中对称时有中线（不论中线有无阻抗）、无中线和非对称时有中线（中线无阻抗）近似等于1.732，非对称无中线时uL/up的值不等于1.732。
线电流都等于相电流。
中线电压在对称有无中线时以及非对称有中线（中线无阻抗）时等于0，在非对称无中线时不等于0。
三相交流电路实验报告1
三相交流电路实验报告1
三相交流电路实验报告1
一、实验目的
本次实验主要目的是探索三相交流电路的理论和实际应用，了解三相交流电路的有效值、峰值和自它们之间的关系，同时，学习如何用三相相位表示等实验操作技能。
二、实验原理
三相交流电路是由三个相位的电压源构成的，三个相位之间相差120°，通过三相发电机，可以获得一定的有效值电压，这些电压的有效值可以通过电压测量装置进行测量。
三相交流有效值电压的峰值为有效值的根号三倍，即V_P=根号3x V_（eff）。
三、实验仪器
本次实验所使用的仪器有：通用电工仪表，示波器，电子模拟器，电阻表，电压表，电压电流探头，电路板等。
四、实验步骤
第一步：组装实验电路。
在实验板上组装三相交流电路，将正弦发生器连接到实验板的输入端，将电压测量装置连接到实验板的输出端，并接上示波器。
第二步：调整正弦发生器的参数。
调整正弦发生器的频率和幅值，以及角度表上的指针，使三相电压之间相差120°。
第三步：测量三相电压值。
在示波器上观察三相的电压波形，然后根据电压测量装置，测量三相电压的平均值和峰值。
第四步：计算三相有效值和峰值之间的关系。
电路实验报告 三相交流电路电压、电流的测量
电路实验报告院系软件学院班级学号姓名实验名称三相交流电路电压、电流的测量成绩日期2013.12.05 同组者姓名一、实验目的和要求1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。
2 、充分理解三相四线供电系统中中线的作用。
二、基本原理1 、三相负载可接成星形（又称“Y ”接）或三角形（又称“△”接）。
当三相对称负载作Y 形联接时，线电压U l 是相电压Up 的倍。
线电流I l 等于相电流I p ，即在这种情况下，流过中线的电流I 0 =0 ，所以可以省去中线。
当对称三相负载△形联接时，有，。
2 、不对称三相负载作Y 联接时，必须采用三相四线制接法，即Y 0 接法。
而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。
倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。
尤其是对三相照明负载，不能无条件地一律采用Y 0 接法。
3 、当不对称负载作△接时，，但只要电源的线电压U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。
三、实验步骤1 、三相负载星形联接（三相四线制供电）联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。
将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。
经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。
记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
表（一）开灯盏数线电流（ A ）线电压（V ）相电压（V ）中线电流I 0（ A）中点电压UN0（V）A 相B相C相I A I B I CUABUBCUCAUA0UB0UC0Y 0 接平衡负载Y 接平衡负载Y 0 接不平衡负载Y 接不平衡负载Y 0 接 B 相断开Y 接 B 相断开Y 接 B 相短路2 、负载三角形联接（三相三线供电）改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表（二）的内容进行测试。
电路实验报告 三相交流电路电压、电流的测量
电路实验报告三相交流电路电压、电流的测量院系软件学院班级学号姓名实验名称三相交流电路电压、电流的测量成绩日期 2013.12.05 同组者姓名一、实验目的和要求1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。
2 、充分理解三相四线供电系统中中线的作用。
二、基本原理1 、三相负载可接成星形(又称“ Y ”接)或三角形(又称“ ? ”接)。
当三相对称负载作 Y 形联接时，线电压 U l 是相电压 Up 的倍。
线电流 I l 等于相电流 I p ，即在这种情况下，流过中线的电流 I 0 =0 ，所以可以省去中线。
当对称三相负载 ? 形联接时，有，。
2 、不对称三相负载作 Y 联接时，必须采用三相四线制接法，即 Y 0 接法。
而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。
倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏;负载重的一相相电压又过低，使负载不能正常工作。
尤其是对三相照明负载，不能无条件地一律采用 Y 0 接法。
3 、当不对称负载作 ? 接时，，但只要电源的线电压 U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。
三、实验步骤1 、三相负载星形联接(三相四线制供电)联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。
将三相调压器的旋柄置于输出为 0V 的位置(即逆时针旋到底)。
经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为 220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。
记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
表(一)线电流线电压相电压中点电开灯盏数中线电 ( A ) ( V ) ( V ) 压 U 流 I0 N0 ( A A B C U U U U U U ( V I A I B I C 相相相 ) AB BC CA A0 B0 C0 ) Y 0 接平衡负载Y 接平衡负载 Y 0 接不平衡负载Y 接不平衡负载Y 0 接 B 相断开Y 接 B 相断开Y 接 B 相短路2 、负载三角形联接(三相三线供电)改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表(二)的内容进行测试。
《三相交流电路》实验报告
《三相交流电路》实验报告
一、实验目的
本实验旨在熟悉三相交流电路的基本原理、掌握三相交流电路中各个
参数的控制原理以及各参数与实际应用之间的关系，掌握三相调压调流的
基本技术，并通过实验操作，使学生理解三相交流电路的性质及其适用范围。
二、实验内容
1、实验原理：三相交流电路是指用三种不同相位的相电压和两个相
电流交错的回路，将电机的能量转换成机械能量的回路。
三相交流电路具
有负载平衡性好、较高的效率、易于控制等优点，因此大都应用于使用电
动机的电气系统。
2、实验仪器：本实验使用试验台，主要由电动机、调压、变频装置、过流保护、电流表、电压表等元件组成。
3、实验步骤：
（1）打开电源开关，供电给电动机，调整调压装置来实现电动机的
最佳工作状态；
（2）检查电动机的工作情况，确定电动机的转速，观察电动机的电
流电压是否平衡；
（3）调整变频装置，使得电动机的转速改变，观察电动机的电流电
压是否随之改变；
（4）适当调节过流保护装置，检查过流保护装置的运行状态，观察
过流保护时的运行情况。
三、实验结果
1、当调压装置调节到最佳工作状态时，电动机的电流电压是平衡的；
2、当变频装置调节时。
三相交流电路电压实验报告
三相电路的研究实验一、实验目的1、通过实验研究和掌握三相电路的基本特征和相序判定方法2、学习三相负载的星形连接，三角形接法，以及两种接法下，线电压、相电压，线电流，相电流测试方法。
3、研究三相负载作星形联接和三角形联接时，对称负载和不对称负载情况下线电压与相电压，线电流和相电流的关系。
4、分析和比较对称、不对称负载星形联接时中线的作用。
5、观察了解三相负载各种联接方式下出现断线，断相时，电压、电流的变化。
6、学会用三瓦特表法和二瓦特表法测量三相负载的有功功率。
二、实验任务1、三相负载星形联接，按照Y接法原则，自拟实验电路，并按图接线测量电流、电压、负载功率，自拟数据表格，将数据填入表中。
观察实验现象，负载不对称有中线时各相灯泡亮度是否一样，无中线时，各相灯泡亮度如何变化，测量当其中一相负载断开后，其它两相负载的相电压，相电流的变化情况。
2、测量三相负载三角形联接电路的电压、电流和负载功率填入表中，表格自拟（分对称负载和不对称负载两种情况）3、电源相序的测定实验电路参照教材中电路自画，设A相电容C=4FB相、C相灯泡均为220V、60W各一只，接通电源，在无中线情况下观察两只灯泡的亮暗顺序，按容亮暗，对应ABC判别电源相序。
4、三相电动机负载功耗的测量测量三相电动机星形接法和三角形接法两种情况下的空载功耗，自拟实验电路，测量步骤和数据表格。
三、实验数据1．星形接法电压、电流测量值记录表格：2．三角形接法电压、电流测量值记录表格：3．三相负载有功功率测量记录表格：四、思考题：1、对于照明负载来说，为什么中线上不允线接保险丝。
答：因为照明负载是不对称负载，中线上有电流，而且电流是变化，当电流变化使保险丝烧断，就会发生不对称负载无中线的情况。
2、试分析，负载对称星形连接无中线，若有一相负载短路或断路对其余两相负载的影响答：若有一相负载短路或断路，其余两相负载两端的电压为380V，就会烧坏其余两相负载。
3、用二瓦法三瓦法测量三相四线制（不对称）负载功率，核算三相总功率时，两种方法得到的功率值不同，为什么，哪种对？答：因为三相四线制（不对称）负载时，中线上有电流，两瓦法测量的是电路上消耗的总功率，而三瓦法测量的是各相负载上消耗的功率，用三瓦法测量的功率对，它反映的是三相负载消耗的实际功率。
三相交流电路的研究实验报告
学生姓名：刘贻林班级：181904 学号：18190421一、实验项目名称：三相交流电路的研究二、实验目的(1) 掌握三相交流电路三相负载的连接方法。
(2) 理解三相四线制供电系统中性线的作用。
(3) 验证三相电路负载的相电压和线电压以及相电流和线电流之间的关系。
(4) 掌握三相电路的电压和电流的测量方法。
三、实验内容利用低压电器完成负载星形联结和三角形联结电路。
进行三相电路中负载星形联结和三角形联结时电压和电流的测量。
四、实验原理三相电路中负载星形联结和三角形联结时电压和电流的测量三相负载有星形和三角形两种电路连接形式。
负载星形联结时，是把三相负载的一端分别与三相电源的相线相连接，将各相负载的另一端连接在一起构成三相负载的中性点，这个中性点与电源中性线是否连接，将构成有中性线或无中性线电路；负载三角形联结时，将每一相的负载末端与另一相负载的首端依次相连接，形成三角形，把三角形的三个顶点分别与三相电源相连接，即构成负载三角形电路。
在三相负载星形联结电路中，中性线的作用在于使三相电压保持对称，使各相负载电压稳定一致。
在无中性线情况下，并且负载不对称时，使得负载中性点电压U'。
不为零，导致三相负载电压不对称，有的相远远低于电源相电压，有的却又大大超过电源相电压,结果造成各相负载难以正常运行，这种现象称之为中性点位移。
为了避免这种现象的出现，在实际的低压配电系统中都加有中性线，开且规定在中性线上不得串接熔断器和开关，甚至还要强调用机械强度较高的导线作为中性线，防止其意外断开。
本实验以普通的白炽灯泡作为电路的负载，可视其为纯电阻性负载。
1.负载星形联结电路有中性线时，不管负载是否对称，均具有关系式U L=√3U P，I L=I P无中性线时，负载对称，具有关系式U L=√3U P，I L=I P无中性线时，负载不对称，具有关系式U L≠√3U P，I L=I P2.负载三角形联结电路不管负载是否对称，均具有关系式U L=U P；负载对称，具有关系式I L=√3I P；负载不对称，具有关系式I L≠√3I P五、实验电路图六、使用仪器设备(1)数字万用表一块。
相电路实验实验报告
相电路实验实验报告一、实验目的1、深入理解三相交流电路中电源和负载的连接方式。
2、掌握三相电路中电压、电流的测量方法。
3、研究三相负载在不同连接方式下的工作特性。
二、实验原理1、三相电源三相电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电源组成。
通常采用星形（Y 形）和三角形（△形）两种连接方式。
2、三相负载三相负载也有星形和三角形两种连接方式。
在星形连接中，负载的相电压等于电源的相电压，线电流等于相电流的√3 倍，且相位滞后相应的相电流 30°；在三角形连接中，负载的相电压等于电源的线电压，线电流等于相电流的√3 倍，且相位滞后相应的相电流 30°。
3、功率测量三相电路的功率测量可以通过两个功率表法或三个功率表法进行。
在对称三相电路中，两个功率表法就可以测量总功率；在不对称三相电路中，需要使用三个功率表法。
三、实验设备1、交流电源：提供三相交流电源，输出电压可调。
2、交流电压表：用于测量三相电路中的电压。
3、交流电流表：用于测量三相电路中的电流。
4、三相负载箱：包含星形和三角形连接的电阻、电感和电容负载。
5、功率表：用于测量三相电路的功率。
四、实验内容及步骤1、星形连接负载实验（1）按照电路图将三相电源、交流电压表、交流电流表和星形连接的负载连接好。
（2）接通电源，调节电源输出电压至额定值。
（3）测量负载的相电压、线电压、相电流和线电流，并记录数据。
2、三角形连接负载实验（1）重新按照电路图将负载连接成三角形。
（2）接通电源，调节电源输出电压至额定值。
（3）测量负载的相电压、线电压、相电流和线电流，并记录数据。
3、不对称负载实验（1）在星形连接负载中，故意使其中一相负载的电阻值与其他两相不同。
（2）接通电源，测量各相电压、电流，并记录数据。
4、功率测量实验（1）分别采用两个功率表法和三个功率表法测量对称和不对称负载情况下的总功率。
（2）记录功率表的读数，并计算总功率。
三相电路电压电流的测量实验报告
三相电路电压电流的测量实验报告
一、实验目的
1. 掌握三相电路电压和电流的基本测量方法；
2. 了解三相电路中电压和电流的分布特点；
3. 探究三相电路中电压和电流的相位关系。
二、实验原理
三相电路是由三个单相电路组成的，其中三个单相电路的电压和电流具有相同的频率和振幅，但相位差为120°。
在三相电路中，通常采用星形（Y）或三角形（△）连接方式。
星形连接时，三个电压和电流的测量相对简单，而三角形连接时，三个电压和电流的测量需要使用特殊的测量方法。
三、实验步骤
1. 搭建三相电路：使用电源、电阻器和电流表搭建一个简单的三相电路，其中电源为交流电源，电阻器和电流表用于测量电流。
2. 测量三相电压：使用电压表测量三个单相电压，记录测量值。
3. 测量三相电流：使用电流表测量三个单相电流，记录测量值。
4. 分析数据：对测量数据进行整理和分析，探究三相电路中电压和电流的分布特点及相位关系。
四、实验结果
1. 三相电压测量结果：
2. 三相电流测量结果：
五、实验总结
1. 在本次实验中，我们成功搭建了一个简单的三相电路，并掌握了三相电路电压和电流的基本测量方法。
通过实验数据可以发现，三个单相电压和电流具有相同的频率和振幅，但相位差为120°，符合三相电路的基本特点。
2. 在实验过程中，我们需要注意保持电压表和电流表的量程选择合适，避免对电路造成损坏。
同时，为了获得更准确的测量结果，可以多次测量并取平均值。
3. 通过本次实验，我们深入了解了三相电路中电压和电流的分布特点及相位关系，为后续的电力电子技术学习打下了坚实的基础。
三相交流电路实验报告
实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：学号：年级专业层次：学习中心：提交时间： 2013 年 6 月 23 日2. 了解三相四线制中线的作用。
二、实验原理1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。
一般认为电源提供的是对称三相电压。
（1）星形连接的负载如图1所示：图1 星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。
无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。
在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。
但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。
在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。
如果三相电路其中一相或两相开路也属于不对称情况。
3.三相负载接线原则连接后加在每相负载上的电压应等于其额定值。
三、实验设备1．灯箱一个(灯泡，220V，25W)(DG04-S)2．交流电压表一个(300V，600V)(DG053)3．交流电流表一个(5A、10A)(DG053)四、实验内容及步骤1．本实验采用线电压为220V的三相交流电源。
三相电路电压电流的测量实验报告
三相电路电压,电流的测量,实验报告实验报告：三相电路电压、电流的测量一、实验目的1.学习和了解三相电路的基本原理和特点。
2.掌握三相电压和电流的测量方法，并进行分析。
3.通过实验数据的测量和分析，理解三相电路的基本特性。
二、实验原理三相电路是一种由三根相位差为120°的交流电源组成的电路。
根据电源的性质，三相电路可以分为对称三相电路和不对称三相电路。
对称三相电路中，三个电源的电压值、电流值以及相位差都是相等的。
在对称三相电路中，各相的电压和电流的关系可以用相量图来表示，通过对称性来简化分析。
在三相电路中，各相电流和电压的关系可以用以下公式表示：U1 = I1Z1U2 = I2Z2U3 = I3Z3其中U1、U2、U3为三相电源的电压，I1、I2、I3为对应电源的电流，Z1、Z2、Z3为对应电源的阻抗。
通过测量各相电流和电压，可以计算出各相的阻抗以及各相电流和电压的有效值。
通过对称性，可以将三相电路的分析简化为一相电路的分析。
三、实验设备与材料1.三相电源（频率为50Hz，电压为220V）2.三相电机（功率为100W，额定电流为1.5A）3.电流表（量程为1A，精度为±1%）4.电压表（量程为500V，精度为±1%）5.电阻箱（0~9999Ω）6.开关和导线若干四、实验步骤1.按照实验接线图（见附录）正确连接电路。
注意确保电源与电机之间的连接正确，以及开关处于关闭状态。
2.调整电阻箱的阻值为Ra=40Ω，Rb=40Ω，Rc=40Ω。
此时电机应该处于正常运行状态。
如果没有正常运转，检查电路连接是否正确。
3.测量各相电流和电压：使用电流表和电压表分别测量各相电流和电压。
注意此时应该在电机上加电状态进行测量。
4.将实验数据进行整理，计算出各相电流和电压的有效值。
根据实验数据绘制出各相电流和电压的有效值图。
5.根据实验数据计算出各相的阻抗，并分析各相阻抗的特点。
6.通过实验数据的分析，对对称三相电路的特点进行讨论。
三相交流电路实验报告
中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：学号：年级专业层次：学习中心：提交时间：年月日二、实验原理1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。
一般认为电源提供的是对称三相电压。
（1）星形连接的负载如图1所示：图1 星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。
无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。
在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。
但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。
在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。
如果三相电路其中一相或两相开路也属于不对称情况。
3.三相负载接线原则连接后加在每相负载上的电压应等于其额定值。
三、实验设备1．灯箱一个(灯泡，220V，25W)2．交流电压表一个(300V，600V)3．交流电流表一个(5A、10A)1．本实验采用线电压为220V的三相交流电源。
三相交流电路-电工电子学实验报告
实验报告课程名称：电工电子学指导老师：张伯尧成绩：___ _实验名称：三相交流电路一、实验目的和要求二、实验设备三、实验内容四、实验结果五、心得一、实验目的一、实验目的1．学习三相交流电路中三相负载的连接。
2．了解三相四线制中线的作用。
3. 掌握三相电路功率的测量方法。
二、主要仪器设备1. 实验电路板2. 三相交流电源（220V）3. 交流电压表或万用表4. 交流电流表5. 功率表6. 单掷刀开关7. 电流插头、插座三、实验内容1. 三相负载星形联结按图1接线，图中每相负载采用三只白炽灯，电源线电压为220V。
图11)测量三相四线制电源各电压（注意线电压和相电压的关系）。
U UV/V U VN/V U WU/V U UN/V U VN/V U WN/V 217．0 218．0 217．0 127．0 127.0 127.3表12)按表2内容完成各项测量，并观察实验中各电灯的亮度。
表中对称负载时为每相开亮三只灯；不对称负载时为U相开亮1只灯，V相开亮2只灯，W相开亮3只灯。
测量值负载情况相电压相电流中线电流中点电压U UN’/V U VN’/V U WN’/V I U/A I V/A I W/A I N/A U N’N/V对称负载有中线124 124 124 0.263 0.263 0.265 0 0 无中线126.1 126.8 126.5 0.263 0.263 0.266 0 1.1不对称负载有中线124 125 124 0.092 0.176 0.266 0.156 0无中线168 144 77 0.105 0.188 0.216 0 51.9表22. 三相负载三角形联结按图2接线。
测量功率时可用一只功率表借助电流插头和插座实现一表两用，具体接法见图3所示。
接好实验电路后，按表3内容完成各项测量，并观察实验中电灯的亮度。
表3中对称负载和不对称负载的开灯要求与表2中相同。
三相负载三角形联结记录数据表3四、实验总结1.根据实验数据，总结对称负载星形联结时相电压和线电压之间的数值关系，以及三角形联结时相电流和线电流之间的数值关系。
