一、简答题
1.什么是光电检测技术?
光电检测技术是利用光电传感器将光信号转化为电信号,并通过电子技术处理和分析电信号,以实现对物体特征或形态的检测、测量和判断的一种技术。

2.光电传感器有哪些常见的工作原理?
常见的光电传感器工作原理有电导式、应变式、电容式、电磁式、电热式、光电式等。

其中,光电式是指利用光电效应,将光信号转化为电信号的一种工作原理。

3.光电检测技术的应用领域有哪些?
光电检测技术广泛应用于工业自动化、安防监控、医疗器械、无人机、智能家居等领域。

例如,在工业自动化中,光电检测技术常常用于物体的检测、定位和计数;在安防监控中,光电检测技术可以用于人体、车辆和物体的检测和识别。

二、单选题
1.光电检测技术最常用的光源是:
A.白炽灯
B.激光器
C.红外LED
D.荧光灯
答案:C.红外LED
2.对于光电检测系统而言,以下哪个参数对系统性能影响最大:
A.光电传感器的灵敏度
B.光源的亮度
C.物体的反射率
D.环境光的干扰
答案:A.光电传感器的灵敏度
3.以下哪个光电传感器能够检测非接触式位置、速度和加速度:
A.光电开关。

光电检测技术试题及答案

光电检测技术试题及答案

第一章1.本课程的名称为?光电检测技术(只输入汉字,不加书名号,不加任何标点)2.本课程教材的名称为?光电测试技术(只输入汉字,不加书名号,不加任何标点,不写版次)3.本课程主要讲解内容为教材中的前五章和将在第二三章之间增加的补充内容。

√4.光电检测技术是将电子学与光学融合为一体,通过电信号到光信号的转换来实现信息获取、处理与测量的技术。

√5.光电检测技术的特点是(D)。

A.高精度,高速度,具有很强的信息处理与运算能力B.非接触,远距离、大量程C.抗电磁干扰D.以上都是6.在现代工程装备中,检测环节的成本约占生产成本的百分比约为(B)A.5%~7%B.50%~70%C.10%D.90%7.光学变换和光电转换是光电测量的核心部分。

√第二章1可见光是电磁辐射波谱中人眼可以感知的部分,一般情况下,可见光的波长范围在 _380_nm 到 _780_nm 之间。

(按照本书和本节课所讲的标准)2光度学量衡量的是电磁辐射对人眼刺激大小的感觉,因此在可见光波段才有意义。

√3视觉神经对不同波长光的感光灵敏度不同,人眼对各种波长光的相对灵敏度,称为“光谱光视效能”或者“视见函数”,其最大值为1,无量纲。

√4光度学的七个基本物理量为光通量、光量、_发光强度(光强度;光强)_ 、光亮度、出射度、光照度、曝光量,其中_光照度(照度)_和曝光量是描述物体受光的参量,其余五个皆为描述光源发射光的特性参量。

5、1W的波长为1064nm的光,其光通量为(B)。

A. 1lmB. 0lmC. 683lmD. (1/683)lm6、( C )是发光强度的单位,也国际单位制(SI)的7个基本单位之一。

A. 焦耳(J)B. 流明(lm)C. 坎德拉(cd)D. 勒克斯(lx)7已知某辐射源发出的辐射功率为1W,该波长对应的光谱光视效率为0.5,则该辐射源辐射的光通量为(B)。

(已知人眼在明视条件下的光功当量为680lm/W)A.680 lm B.340 lm C.1360 lm D.0 lm8辐射通量与光通量的单位是相同的。

光电检测技术作业答案

光电检测技术作业答案

光电检测技术作业2光电导灵敏度S g=X10-6 S / lx ,1. 设某只C dS 光敏电阻的最大功耗为30mW,=0 。

试求当 CdS 光敏电阻上的偏置电压为 20V 时的极限照度。

暗电导 g2. 在如图所示的照明灯控制电路中,将上题所给的C dS 光敏电阻用作光电传感器,若已知继电器绕组的电阻为 5 K,继电器的吸合电流为 2mA,电阻R 1K。

求为使继电器吸合所需要的照度。

要使继电器在 3lx 时吸合,问应如何调整电阻器R3. 在如图所示的电路中,已知R820,R,U4V ,光敏电阻为R,当光照度为40lx 时输出电压为6V,80lx 时为9V。

设该光敏电阻在30~100lx 之间的值不变。

试求:(1)输出电压为8V 时的照度。

(2)若R增加到6k,输出电压仍然为8V,求此时的照度。

(3)若光敏面上的照度为70lx,求R与R6k时输出的电压。

(4)求该电路在输出电压为 8V 时的电压灵敏度。

4. 影响光生伏特器件频率响应特性的主要因素有哪些为什么PN结型硅光电二极管的最高工作频率小于等于107 Hz5 为什么在光照度增大到一定程度后,硅光电池的开路电压不再随入射照度的增大而增大硅光电池的最大开路电压为多少为什么硅光电池的有载输出电压总小于相同照度下的开路电压6 硅光电池的内阻与哪些因素有关在什么条件下硅光电池的输出功率最大答:(1)极电容,串接电阻,串接电阻越小越好。

(2)显然,存在着最佳负载电阻Ropt,在最佳负载电阻情况下负载可以获得最大的输出功率Pmax7 光生伏特器件有几种偏置电路各有什么特点8. 选择最适当的答案填入括号中(只有一个答案正确)(1)用光电法测量某高速转轴(15000r / min )的转速时,最好选用(D)为光电接收器件。

A PMTB CdS 光敏电阻C 2CR42 硅光电池D 3DU 型光电三极管(2)若要检测脉宽为10s 的光脉冲,应选用(A)为光电变换器件。

光电检测习题解答

光电检测习题解答
幕旳反射光照度为 Evr=r Ev=0.96×1.37×104 =1.32×104 (lx)
幕每秒钟接受旳光子为
N Φe Φe 0.6328106 6 103 1.911016 h hc 6.626 1034 3108
(个/秒)
光敏电阻
3 、在如图所示旳恒流偏置电路中,已知Re=3.3kΩ,UW=4V, Ubb=12V;光敏电阻为RP,当光照度为30lx时输出电压为6V,80 lx时为9V。(设该光敏电阻在30到100lx之间旳值不变)
二 填空题 1 描述光电探测器光电转化能力旳是 量子效率 。 2 任何物质,只要温度高于绝对零度,都具有发射辐射旳能力。 3 氦氖激光器以 直流 电源驱动。
4 发光二极管是 注入式电致发光器件 器件。 7 光伏器件有光伏工作模式和光导工作模式两种工作模式。
三 简答题
1、 掺杂对半导体导电性能旳影响是什么? 答:半导体中不同旳掺杂或缺陷都能在禁带中产生附加旳能级 ,价带中旳电子若先跃迁到这些能级上然后再跃迁到导带中去 ,要比电子直接从价带跃迁到导带轻易得多。所以虽然只有少 许杂质,却会明显地变化导带中旳电子和价带中旳空穴数目, 从而明显地影响半导体旳电导率。
光电技术综合习题解答
一、单项选择题
① 在光电倍增管中,产生光电效应旳是( )。
A.阴极 C.二次发射极 ② 光电二极管旳工作条件是( )。
B.阳极 D.光窗
A.加热 C.加反向偏压
B.加正向偏压 D. 零偏压
光电技术综合习题解答
一、单项选择题
① 在光电倍增管中,产生光电效应旳是(A)。
A.阴极
B.阳极
G
I a min IK
2.439 24 106
1.02105

光电检测技术试题及答案

光电检测技术试题及答案

光电检测技术试题及答案光电检测技术试题及答案1、光电器件的基本参数特性有哪些?(响应特性噪声特性量子效率线性度工作温度)@响应特性分为电压响应度电流响应度光谱响应度积分响应度响应时间频率响应@噪声分类:热噪声散粒噪声产生-复合噪声 1/f噪声信噪比S/N 噪声等效功率NEP2、光电信息技术是以什么为基础,以什么为主体,研究和发展光电信息的形成、传输、接收、变换、处理和应用。

(光电子学光电子器件)3、光电检测系统通常由哪三部分组成(光学变换光电变换电路处理)4、光电效应包括哪些外光电效应和内光电效应)外光电效应:物体受光照后向外发射电子——多发生于金属和金属氧化物。

内光电效应:物体受到光照后所产生的光电子只在物质内部而不会逸出物体外部——多发生在半导体。

内光电效应又分为光电导效应和光生伏特效应。

光电导效应:半导体受光照后,内部产生光生载流子,使半导体中载流子数显著增加而电阻减少的现象。

光生伏特效应:光照在半导体PN结或金属—半导体接触面上时,会在PN结或金属—半导体接触的两侧产生光生电动势。

5、光电池是根据什么效应制成的将光能转换成电能的器件,按用途可分为哪几种?(光生伏特效应太阳能光电池和测量光电池)6、激光的定义,产生激光的必要条件有什么?( 定义:激光是受激辐射的光放大粒子数反转光泵谐振腔)7、热释电器件必须在什么样的信号的作用下才会有电信号输出? (交变辐射)8、 CCD是一种电荷耦合器件,CCD的突出特点是以什么作为信号,CCD的基本功能是什么?(电荷 CCD的基本功能是电荷的存储和电荷的转移。

)9根据检查原理,光电检测的方法有哪四种。

(直接作用法差动测量法补偿测量法脉冲测量法)10、光热效应应包括哪三种。

(热释电效应辐射热计效应温差电效应)11、一般PSD分为两类,一维PSD和二维PSD,他们各自用途是什么?(一维PSD主要用来测量光点在一维方向的位置;二维PSD用来测定光点在平面上的坐标。

光电检测技术第二版答案

光电检测技术第二版答案

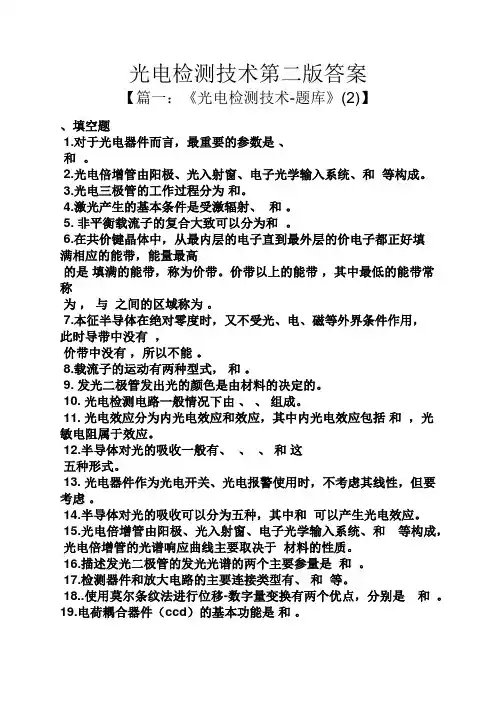

光电检测技术第二版答案【篇一:《光电检测技术-题库》(2)】、填空题1.对于光电器件而言,最重要的参数是、和。

2.光电倍增管由阳极、光入射窗、电子光学输入系统、和等构成。

3.光电三极管的工作过程分为和。

4.激光产生的基本条件是受激辐射、和。

5. 非平衡载流子的复合大致可以分为和。

6.在共价键晶体中,从最内层的电子直到最外层的价电子都正好填满相应的能带,能量最高的是填满的能带,称为价带。

价带以上的能带,其中最低的能带常称为,与之间的区域称为。

7.本征半导体在绝对零度时,又不受光、电、磁等外界条件作用,此时导带中没有,价带中没有,所以不能。

8.载流子的运动有两种型式,和。

9. 发光二极管发出光的颜色是由材料的决定的。

10. 光电检测电路一般情况下由、、组成。

11. 光电效应分为内光电效应和效应,其中内光电效应包括和,光敏电阻属于效应。

12.半导体对光的吸收一般有、、、和这五种形式。

13. 光电器件作为光电开关、光电报警使用时,不考虑其线性,但要考虑。

14.半导体对光的吸收可以分为五种,其中和可以产生光电效应。

15.光电倍增管由阳极、光入射窗、电子光学输入系统、和等构成,光电倍增管的光谱响应曲线主要取决于材料的性质。

16.描述发光二极管的发光光谱的两个主要参量是和。

17.检测器件和放大电路的主要连接类型有、和等。

18..使用莫尔条纹法进行位移-数字量变换有两个优点,分别是和。

19.电荷耦合器件(ccd)的基本功能是和。

20.光电编码器可以按照其构造和数字脉冲的性质进行分类,按照信号性质可以分为和。

21.交替变化的光信号,必须使所选器件的大于输入信号的频率才能测出输入信号的变化。

22.随着光电技术的发展,可以实现前后级电路隔离的较为有效的器件是。

23.硅光电池在偏置时,其光电流与入射辐射通量有良好的线性关系,且动态范围较大。

24.发光二极管的峰值波长是由决定的。

二、名词解释1. 光亮度:2. 本征半导体:3. n型半导体:4. 载流子的扩散运动:5. 光生伏特效应:6. 内光电效应:7.光电效应8.量子效率9.分辨率10.二次调制11.二值化处理12.光电检测技术13.响应时间14.热电偶15.亮度中心检测法三、判断正误1. a/d变换量化误差不随输入电压变化而变化,是一种偶然误差。

《光电检测技术》大学题集

《光电检测技术》大学题集

《光电检测技术》题集一、选择题(每题2分,共20分)1.光电检测技术是基于哪种物理效应来实现非电量到电量的转换?()A. 压电效应B. 光电效应C. 磁电效应D. 热电效应2.在光电检测系统中,光电传感器的主要作用是什么?()A. 将光信号转换为电信号B. 将电信号转换为光信号C. 放大电信号D. 储存光信号3.下列哪种光电元件是利用外光电效应工作的?()A. 光电二极管B. 光电三极管C. 光电池D. 光敏电阻4.光电检测系统中,为了提高信噪比,常采用哪种技术?()A. 滤波B. 放大C. 调制与解调D. 编码与解码5.在光电耦合器中,光信号是如何传递的?()A. 直接通过导线传递B. 通过空气传递C. 通过光导纤维传递D. 通过发光元件和受光元件之间的空间传递6.下列哪项不是光电检测技术的优点?()A. 非接触式测量B. 高精度C. 易受环境干扰D. 响应速度快7.光电倍增管的主要特点是什么?()A. 高灵敏度B. 低噪声C. 无需外部电源D. 体积小,重量轻8.在光电检测系统中,为了消除背景光的影响,可以采取哪种措施?()A. 增加光源亮度B. 使用滤光片C. 提高检测器灵敏度D. 增大检测距离9.光电二极管在反向偏置时,其主要工作特性是什么?()A. 电阻增大B. 电容减小C. 光电流与入射光强成正比D. 输出电压稳定10.下列哪种光电传感器适用于测量快速变化的光信号?()A. 热释电传感器B. 光敏电阻C. 光电二极管D. 光电池二、填空题(每题2分,共20分)1.光电检测技术是______与______技术相结合的一种检测技术。

2.光电效应分为______、______和______三种类型。

3.在光电检测系统中,______是将光信号转换为电信号的关键元件。

4.光电倍增管的工作原理是基于______效应,具有极高的______。

5.为了提高光电检测系统的抗干扰能力,常采用______和______技术。

光电检测技术 第四版 答案

光电检测技术 第四版 答案

光电检测技术第四版答案1. 光接收机中,雪崩光电二极管引入的噪声为() [单选题] *A.光电检测器的暗电流噪声、雪崩管倍增噪声、光接收机的电路噪声B.量子噪声、雪崩管倍增噪声、光接收机的电路噪声C.量子噪声、光电检测器的暗电流噪声、光接收机的电路噪声D.量子噪声、光电检测器的暗电流噪声、雪崩管倍增噪声(正确答案)2. 关于PIN和APD的偏置电压表述,正确的是()。

[单选题] *A.均为正向偏置B.均为反向偏置(正确答案)C.前者正偏,后者反偏D.前者反偏,后者正偏3. PIN光电二极管,因无雪崩倍增作用,因此其雪崩倍增因子为。

() [单选题] *A. G>1B. G<1C. G=1(正确答案)D. G=04. PIN光电二极管的主要特性是() *A.响应度(正确答案)B.量子效率(正确答案)C.响应时间(正确答案)D.暗电流(正确答案)5. 下列属于描述光电检测器光电转换效率的物理量是() *A. 响应度(正确答案)B. 灵敏度C. 量子效率(正确答案)D. 增益6. 半导体激光器对光的频率和方向进行选择的器件是() [单选题] *A.泵浦源B.激活物质C.耦合器D.光学谐振腔(正确答案)7. 光纤通信系统中常用的光电检测器主要有() [单选题] *A.光检测器、光放大器、激光器B.半导体激光器、光检测器、发光二极管C.PIN光电二极管、APD雪崩光电二极管(正确答案)D.半导体激光器LD、半导体发光二极管8. 采用雪崩光电二极管(APD)的要求是有较高的偏置电压和复杂的温度补偿电路。

[判断题] *对(正确答案)错9. 随着温度的降低,APD雪崩光电二极管倍增增益将下降。

[判断题] *对错(正确答案)10. APD雪崩光电二极管一般应用于大容量、远距离光纤通信系统中 [判断题] *对(正确答案)错。

光电检测技术第四版答案

光电检测技术第四版答案

光电检测技术第四版答案1.在演示光电效应的实验中,原来不带电的一块锌板与灵敏验电器相连,用弧光灯照射锌板时,验电器的指针张开一个角度,如图所示,这时()[单选题] *A.锌板带正电,指针带负电B.锌板带正电,指针带正电(正确答案)C.锌板带负电,指针带正电D.锌板带负电,指针带负电2.用单色光照射某种金属表面发生光电效应。

已知单色光的频率为ν,金属的逸出功为W,普朗克常量为h,光电子的最大初动能为Ek,下列关于它们之间关系的表达式正确的是() [单选题] *A.Ek=hν-W(正确答案)B.Ek=hν+WC.W=Ek-hνD.W=Ek+hν3.一单色光照到某金属表面时,有光电子从金属表面逸出,下列说法中正确的是()[单选题] *A.增大入射光的频率,金属的逸出功将增大B.增大入射光的频率,光电子的最大初动能将增大(正确答案)C.增大入射光的强度,光电子的最大初动能将增大D.延长入射光照射时间,光电子的最大初动能将增大4.用波长为λ的紫外线照射钨的表面,释放出来的光电子中最大的动能是Ek,普朗克常量h, 光速c,则钨的极限频率为() [单选题] *A. c/λB. Ek/hC. hc/λ-EkD.c/λ-Ek/h(正确答案)5.在做光电效应实验时,某金属被光照射发生了光电效应,实验测出光电子的最大初动能Ek与入射光的频率ν的关系图像如图所示,说法不正确的是()[单选题] *A. 纵截距的绝对值为金属的逸出功B. 斜率为普朗克常量C. 横截距为该金属的极限频率D. 换极限频率较大的另一种金属做实验并作出图像,图像的斜率也变大(正确答案)6.把一块带负电的锌板连接在验电器上,验电器指针张开一定的角度。

用紫外线灯照射锌板,发现验电器指针的张角发生变化。

下列推断合理的是()[单选题] *A.验电器指针的张角会不断变大B.验电器指针的张角会先变小后变大(正确答案)C.验电器指针的张角发生变化是因为锌板获得了电子D.若改用红外线照射锌板也一定会使验电器指针的张角发生变化7.光照在某金属表面上发生了光电效应。

光电检测技术 考试答案

光电检测技术 考试答案

光电检测技术第一章2.什么是能带,允带,禁带,满带,价带和导带?绝缘体,半导体,导体的能带情况有何不同?答:晶体中电子所能具有的能量范围在物理学中往往形象化地用一条条水平横线表示电子的各个能力值.能量愈大,线越高,一定能量范围内的许多能级形成一条带,称为能带。

其中允许被电子占据的能带称为允带。

允带之间的范围是不允许电子占据的,称为禁带。

在晶体中电子的能量状态遵守能量最低原理和泡利不相容原理,晶体最外层电子壳层分裂所形成的能带称为价带。

价带可能被电子填满也可能不被填满,其中被填满的能带称为满带。

半导体的价带收到光电注入或热激发后,价带中的部分电子会越过禁带进入能量较高的空带,空带中存在电子后即成为导电的能带—导带。

对绝缘体和半导体,它的电子大多数都处于价带,不能自由移动,但是热,光等外界因素的作用下,可以少量价带中的电子越过禁带,跃迁到导带上去成为载流子。

绝缘体和半导体的区别主要是禁的宽度不同。

半导体的禁带很窄,绝缘体的禁带宽一些,电子的跃迁困难的多,因此,绝缘体的载流子的浓度很小。

导电性能很弱。

实际绝缘体里,导带里电子不是没有,并且总有一些电子会从价带跃迁到导带,但数量极少,所以,在一般情况下,可以忽略再外场作用下他们移动所形成的电流。

但是,如果外场很强,束缚电荷挣脱束缚而成为自由电荷,则绝缘体就会被“击穿”而成导体。

6.什么是外光电效应和内光电效应,他们有那些应用答:在光照下,物体向表面以外的空间发射电子的现象称为外光电效应。

物体受到光照后所产生的光电子只在物质内部运动而不逸出物质的现象称为内光电效应,内光电效应又可分为光电导效应和光伏特效应。

外光电效应可用于制造光电管和光电倍增管。

内光电效应中光电导效应可用于制造光敏电阻、光生伏特效应可用于制造光电二级管、光电池、光电三级管等。

第二章1.光电检测器件中常见的噪声又那些,答:热噪声,散粒噪声,产生-复合噪声,i/f噪声,温度噪声等热噪声,为载流子无规则的热运动造成的噪声。

光电检测技术课程作业及答案(打印版)

光电检测技术课程作业及答案(打印版)

思考题及其答案习题01一、填空题1、通常把对应于真空中波长在(0.38mμ)范围内的电磁辐μ)到(0.78m射称为光辐射。

2、在光学中,用来定量地描述辐射能强度的量有两类,一类是(辐射度学量),另一类是(光度学量)。

3、光具有波粒二象性,既是(电磁波),又是(光子流)。

光的传播过程中主要表现为(波动性),但当光与物质之间发生能量交换时就突出地显示出光的(粒子性)。

二、概念题1、视见函数:国际照明委员会(CIE)根据对许多人的大量观察结果,用平均值的方法,确定了人眼对各种波长的光的平均相对灵敏度,称为“标准光度观察者”的光谱光视效率V(λ),或称视见函数。

2、辐射通量:辐射通量又称辐射功率,是辐射能的时间变化率,单位为瓦(1W=1J/s),是单位时间内发射、传播或接收的辐射能。

3、辐射亮度:由辐射表面定向发射的的辐射强度,除于该面元在垂直于该方向的平面上的正投影面积。

单位为(瓦每球面度平方米) 。

4、辐射强度:辐射强度定义为从一个点光源发出的,在单位时间内、给定方向上单位立体角内所辐射出的能量,单位为W/sr(瓦每球面度)。

三、简答题辐射照度和辐射出射度的区别是什么?答:辐射照度和辐射出射度的单位相同,其区别仅在于前者是描述辐射接收面所接收的辐射特性,而后者则为描述扩展辐射源向外发射的辐射特性。

四、计算及证明题证明点光源照度的距离平方反比定律,两个相距10倍的相同探测器上的照度相差多少倍?答:2224444R I R I dA d E R dA d E R II===∴=ππφπφφπφ=的球面上的辐射照度为半径为又=的总辐射通量为在理想情况下,点光源设点光源的辐射强度为ΘΘ ()122222222211221211001001010E E L IE L I L I L I E R I E L L L L =∴====∴==ΘΘ又的距离为第二个探测器到点光源,源的距离为设第一个探测器到点光 习题02一、填空题1、物体按导电能力分(绝缘体)(半导体)(导体)。

电子与通信技术:光电检测技术考试答案(题库版)

电子与通信技术:光电检测技术考试答案(题库版)

电子与通信技术:光电检测技术考试答案(题库版)1、单选半导体中施主能级的位置位于()中。

A.禁带B.价带C.导带D.满带正确答案:A2、填空题真空光电器件是基于()效应的光电探测器件。

正确答案:光电发射3、(江南博哥)单选Sb-Cs材料,主要用于()变像管光阴极。

A.红外B.紫外C.可见D.X射线正确答案:B4、单选充气卤钨灯是一种()。

A.气体光源B.热光源C.冷光源D.激光光源正确答案:B5、问答题除光电变换之外有放大作用的光电探测器有哪些?其中结型器件有哪些?正确答案:1)光电三极管光电倍增管雪崩二极管2)光电三极管雪崩6、单选像管中()的出现和使用,成为了第三代像管出现的标志性部件。

A.负电子亲和势阴极;B.电子光学系统;C.微通道板MCP;D.光纤面板;正确答案:A7、单选PN结光生伏特效应()。

A.电子集中的P区B.电子集中的N区结表面C.电子集中的P区表面D.电子集中的N区表面正确答案:B8、单选光照一定,短路电流与入射光波长的关系,属光电池的()特性。

A.频率B.伏安C.光谱D.温度正确答案:C9、单选N型半导体的费米能级处于禁带()。

A.中间B.上部C.下部D.不确定.正确答案:B10、填空题使物质电导率发生变化,称为()正确答案:内光电效应11、填空题功率谱大小与频率无关的噪声称为()正确答案:白噪声12、问答题根据检查原理,光电检测的方法有哪四种?正确答案:直接作用法;差动测量法;补偿测量法;脉冲测量法。

13、名词解释响应度(或称灵敏度)正确答案:是光电检测器输出信号与输入光功率之间关系的度量。

14、填空题人眼的明视觉完全由()细胞起作用。

正确答案:锥状15、单选硅光电二极管与硅光电池相比,前者比后者不正确的说法是()A.衬底掺杂浓度高;B.电阻率高;C.光敏面小;D.前者反偏后者无偏;正确答案:A16、单选属于相干光源的是()。

A.气体放电灯B.黑体辐射器C.固体激光器D.发光二极管正确答案:C17、填空题信息载荷于光源的方式信息载荷于透明体的方式、信息载荷于反射光的方式、信息载荷于遮挡光的方式、信息载荷于光学量化器的方式和()方式的信息变换。

光电检测经典例题及答案

光电检测经典例题及答案

1.辐射度量与光度量的关系和区别2.视见函数与光谱光视效能(1)视见函数的定义和特性。

(2)最大光谱光视效能的意义。

3.半导体特性(1)半导体的3大特性;(2)本征半导体定义和特性;(3)P型半导体和N型半导体特性。

光电效应、量子效率、信噪比1.写出量子效率定义,并给出公式推导2.写出光电效应的定义、并对光电效应进行分类,同时举出各种类型所对应的器件光电探测器参数定义1.给出光敏电阻的光电导灵敏度Sg的定义和公式。

并由此导出弱光照时,光敏电阻的伏安特性公式。

2. 给出等效噪声功率(ENI)的定义和公式。

3. 光电检测器件的主要噪声有:(),(),(),()。

其中()不是白噪声。

4. 给出响应度的定义和公式。

简述能带理论1.写出能带理论中的价带、导带和禁带的定义,画出能带示意图,并在图中标出各能带的位置可见光波段可见光波长范围是多少?光源相关习题1.给出LED的发光效率的定义和公式2.简述LED的结构和发光机理3.激光产生的三个条件是:——————————————————————,——————————————————————,——————————————————————。

电荷耦合器件作业1.简述三相线阵CCD电荷转移的原理过程D是一种电荷耦合器件(Charge Coupled Device),CCD的突出特点:是以————作为信号,而不同于其它大多数器件是以————或者————为信号。

CCD的基本功能是————————————————————————。

CCD工作过程的主要问题是—————————————————————————————————————光电池电路分析1.以光电池为例,给出光伏型器件的三种电路形式。

针对无偏置型输入电路形式,从光电池输出电流出发,分析给出光伏型器件的四种工作状态及其特点。

恒流源型缓变光信号检测电路设计1.从恒流源型器件的伏安特性曲线折线化开始,完整写出缓变光信号检测电路设计的解析计算法步骤和公式推导。

光电检测技术期末考试题库试卷四参考答案

光电检测技术期末考试题库试卷四参考答案

光电检测技术期末考试题库试卷四参考答案一单项选择题(每小题2分,共40分)1.PN结光生伏特效应( A ).A. 空穴集中的P区结表面; B . 空穴集中的N区;C. 空穴集中的P区外表面;D. 空穴集中的N区外表面.2.基尔霍夫定律为( D )。

A. σT 4B. σT2C. Tλm=BD. α(λ,T)= ε(λ,T)3.辐射量是光度度量的( D )倍.A.683B. V(λ)C.683V(λ) D . 1/683 V(λ)4. 太阳光经过大气,其中100nm~200nm的光被( A )吸收.A.氧分子B.臭氧C.二氧化碳D.氮原子5.下列光源中,最佳的彩色摄影用光源是( A ).A.白炽灯B.钠灯C.高压汞灯D.汞氙灯6. 氙灯是一种( A ).A.气体光源B. 热光源C. 冷光源D. 激光光源7. 充气白炽灯主要充入( B ).A. 氢气B. 氯化碘C. 氖气D. 氪气8.某一干涉测振仪的最高频率为20 MHz,选用探测器的时间常数应小于多少?( A ).A. 8×10-9sB. 6×10-8sC. 3×10-7sD. 4×10-5s 9.光电池电流滞后于光照,属于光电池的( A )特性:A. 频率;B. 伏安;C. 光谱;D. 温度.10.发光二极管的工作条件是( B ).A.加热 B. 加正向偏置 C. 加反向偏置D. 加光照11.EBCCD表示的是( C )CCD.A. 增强型;B. 时间延迟型;C. 电子轰击模式;D. 红外.12. Ag-O-Cs 材料,主要用于( A )变像管光阴极.A. 红外B. 紫外C. 可见D. X射线13. 辐通量相同时,光通量较大的光的波长是( A )nm.A.555B.590C.620D.78014. ZnS的发光是( D ) :A. 自发辐射B.受激辐射C. 热辐射D.电致发光15.半导体中受主能级的位置位于( A ).A. 禁带低B. 禁带顶C. 导带顶D. 价带低16.下面哪个不属于摄像管的功能( D ).A. 光电变换B. 电荷积累C. 扫描输出D. 信号变换17.波长为40μm的波属于( B ).A. 中红外线B. 太赫兹波C. 可见光D. 无线电波18.结型光电器件与三极管连接,保证放大,要接在( A ).A.基射极间正偏B. 基集极间正偏C. 基射极间反偏D. 基集极间正偏19.属于激光光放大的器件是( A ).A. LDB. LEDC. CCDD. PMT20.目前最好反隐身战术主要通过( B )来实现.A.红外技术B.微波技术C.THz技术D.微光技术二、多项选择题(每题2分,共10分)1.结型红外探测器件种类有(ABCDE )。

光电技术考试题库及答案

光电技术考试题库及答案

光电技术考试题库及答案一、选择题1. 光电效应是指当光照射到金属表面时,金属会释放出电子的现象。

以下哪项不是光电效应的类型?A. 外光电效应B. 内光电效应C. 光热效应D. 光化学效应答案:C2. 下列哪种材料不适合用作光电探测器?A. 硅B. 锗C. 硫化铅D. 石墨答案:D3. 光电二极管的工作原理是什么?A. 利用PN结的整流作用B. 利用PN结的光电效应C. 利用PN结的隧道效应D. 利用PN结的霍尔效应答案:B二、填空题4. 光电倍增管的工作原理是基于________效应。

答案:二次电子发射5. 光电传感器的灵敏度通常与________成正比。

答案:光强度6. 光纤通信中,信号的传输是通过________实现的。

答案:全内反射三、简答题7. 简述光电二极管与光电池的主要区别。

答案:光电二极管主要用于检测光信号,其输出为电流信号,而光电池则用于将光能转换为电能,输出为电压信号。

8. 描述光纤的组成及其在通信中的应用。

答案:光纤由内芯和包层组成,内芯通常由高折射率材料制成,而包层由低折射率材料制成。

在通信中,光纤用于传输光信号,具有传输距离远、带宽大、抗干扰能力强等优点。

四、计算题9. 假设一个光电探测器的响应度为0.5 A/W,当入射光的功率为2 W 时,求探测器的输出电流。

答案:根据响应度的定义,输出电流 I = 响应度× 入射光功率= 0.5 A/W × 2 W = 1 A。

10. 已知光纤的数值孔径(NA)为0.2,折射率为1.5,求光纤的临界角。

答案:临界角θc 可以通过公式NA = n1 / sin(θc) 计算,其中 n1 为光纤包层的折射率。

解得sin(θc) = n1 / NA = 1.5 / 0.2,因此θc = arcsin(0.75)。

五、论述题11. 论述光电技术在现代工业中的应用及其重要性。

答案:光电技术在现代工业中有广泛的应用,包括但不限于自动化控制、精密测量、医疗设备、通信系统等。

光电检测单选题集

光电检测单选题集

光电检测单选题集1.光电检测技术的基本原理是什么?A.光电二极管原理B.光电电荷耦合器件原理C.光电传感器原理D.光电门原理答案: C.光电传感器原理2.下列哪个元件不是光电传感器的组成部分?A.光电二极管B.光电晶体管C.光敏电阻D.光敏三极管答案: D.光敏三极管3.光电传感器通常用来检测什么物理量?A.光强度B.温度C.电压D.电流答案: A.光强度4.光电二极管是一种什么类型的器件?A.单向导电器件B.双向导电器件C.隔离器件D.电容器件答案: A.单向导电器件5.光电传感器在自动化控制系统中的作用是什么?A.控制光源的亮度B.测量光源的电压C.检测工件的位置或存在D.调节光源的频率答案: C.检测工件的位置或存在6.光电传感器有哪些主要的分类?A.扩散式光电传感器、反射式光电传感器、光电接近开关等B.光电二极管、光敏三极管、光敏电阻等C.红外线光电传感器、紫外线光电传感器、可见光光电传感器等D.光电晶体管、光电三极管、光电四极管等答案: A.扩散式光电传感器、反射式光电传感器、光电接近开关等7.扩散式光电传感器的工作原理是什么?A.光电二极管发出的光被物体反射回来后被接收器接收到B.光电二极管在光照射下工作并产生电流C.光电二极管接收到的光通过串联的电阻进行电流变换D.光电二极管和接收器之间有一个光敏电阻答案: A.光电二极管发出的光被物体反射回来后被接收器接收到8.反射式光电传感器的工作原理是什么?A.光电二极管发出的光被物体吸收后消失B.光电二极管发出的光被物体反射回来后被接收器接收到C.光电二极管在光照射下工作并产生电流D.光电二极管接收到的光通过串联的电阻进行电流变换答案: B.光电二极管发出的光被物体反射回来后被接收器接收到9.光电接近开关通常用来检测什么?A.工件的位置B.工件的尺寸C.工件的颜色D.工件的厚度答案: A.工件的位置10.光电传感器的响应时间是指什么?A.光电传感器从接收到光信号到产生相应输出的时间B.光电传感器发出光信号的时间C.光电传感器接收到光信号的时间D.光电传感器输出信号从高电平切换到低电平的时间答案: A.光电传感器从接收到光信号到产生相应输出的时间11.光电传感器的输出信号通常是什么形式?A.数字信号B.模拟信号C.脉冲信号D.频率信号答案: A.数字信号12.光电传感器的安装位置对其检测效果有什么影响?A.无影响,只要安装正确即可B.安装位置越高,检测范围越大C.安装位置越低,检测范围越小D.安装位置会影响光线的照射角度和反射情况,进而影响检测结果答案: D.安装位置会影响光线的照射角度和反射情况,进而影响检测结果总结:光电检测技术是一种常用于自动化控制系统中的重要技术,它利用光电二极管、光电晶体管、光敏电阻等元件来检测光强度,进而实现对工件位置或存在的检测。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

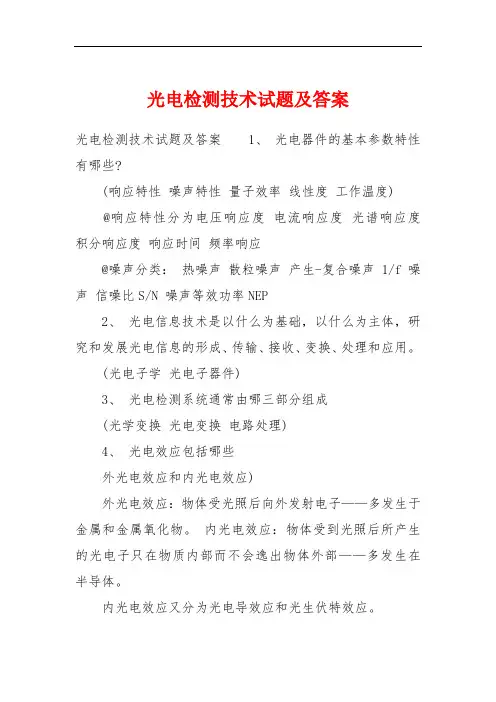

光电检测技术试题及答案
光电检测技术试题及答案1、光电器件的基本参数特性有哪些?
(响应特性噪声特性量子效率线性度工作温度)
@响应特性分为电压响应度电流响应度光谱响应度积分响应度响应时间频率响应
@噪声分类:热噪声散粒噪声产生-复合噪声 1/f噪声信噪比S/N 噪声等效功率NEP
2、光电信息技术是以什么为基础,以什么为主体,研究和发展光电信息的形成、传输、接收、变换、处理和应用。

(光电子学光电子器件)
3、光电检测系统通常由哪三部分组成
(光学变换光电变换电路处理)
4、光电效应包括哪些
外光电效应和内光电效应)
外光电效应:物体受光照后向外发射电子——多发生于金属和金属氧化物。

内光电效应:物体受到光照后所产生的光电子只在物质内部而不会逸出物体外部——多发生在半导体。

内光电效应又分为光电导效应和光生伏特效应。

光电导效应:半导体受光照后,内部产生光生载流子,使半导体中载流子数显著增加而电阻减少的现象。

光生伏特效应:光照在半导体PN结或金属—半导体接触面上时,会在PN结或金属—半导体接触的两侧产生光生电动势。

5、光电池是根据什么效应制成的将光能转换成电能的器件,按用途可分为哪几种?
(光生伏特效应太阳能光电池和测量光电池)
6、激光的定义,产生激光的必要条件有什么?
( 定义:激光是受激辐射的光放大粒子数反转光泵谐振腔)
7、热释电器件必须在什么样的信号的作用下才会有电信号输出? (交变辐射)
8、 CCD是一种电荷耦合器件,CCD的突出特点是以什么作为信号,CCD的基本功能是什么?
(电荷 CCD的基本功能是电荷的存储和电荷的转移。

)
9根据检查原理,光电检测的方法有哪四种。

(直接作用法差动测量法补偿测量法脉冲测量法)
10、光热效应应包括哪三种。

(热释电效应辐射热计效应温差电效应)
11、一般PSD分为两类,一维PSD和二维PSD,他们各自用途是什么?
(一维PSD主要用来测量光点在一维方向的位置;二维PSD用来测定光点在平面上的坐标。

)
12、真空光电器件是基于什么效应的光电探测器,它的结构特点是有一个真空管,其他元件都在真空管中,真空光电器件包括哪两类。

(外光电效应光电管光电倍增管)
二、名词解释
1、响应度
(响应度(或称灵敏度):是光电检测器输出信号与输入光功率之间关系的度量。

)
2、信噪比
(是负载电阻上信号功率与噪声功率之比)
3、光电效应
(光电效应:光照射到物体表面上使物体的电学特性发生变化。

)
4、亮电流
(光敏电阻两端加电压(直流或交流)。

无光照时,阻值很大,电流(暗电流)很小;光照时,光生载流子迅速增加,阻值急剧减少,在外场作用下,光生载流子沿一定方向运动,形成亮电流。

)
5、光电信号的二值化处理
(将光电信号转换成“0”或“1”数字量的过程称为光
电信号的二值化处理。

)
6、亮态前历效应
(亮态前历效应是指光敏电阻测试或工作前处于亮态,当照度与工作时所要达到的照度不同时,所出现的一种滞后现象)
7、热释电效应
(在某些绝缘物质中,由于温度的变化引起极化状态改变的现象称为热释电效应)
8、暗电流
9、暗态前历效应
暗态前历效应是指光敏电阻测试或工作前处于暗态,当它突然受到光照后表现为暗态前历越长,光电流上升越慢。

三、简答
1、雪崩光电二极管的工作原理 (当光敏二极管的PN结上加相当大的反向偏压(100~200V)时,在结区产生一个很强的电场,使进入场区的光生载流子获得足够的能量,在与原子碰撞时可使原子电离,而产生新的电子—空穴对。

只要电场足够强,此过程就将继续下去,使PN结内电流急剧增加,达到载流子的雪崩倍增,这种现象称为雪崩倍增效应。

)
2、光生伏特效应与光电导效应的区别和联系?
(共性:同属于内光电效应。

区别:光生伏特效应是少数载流子导电的光电效应,而光电导效应是多数载流子导电
的光电效应。

)
3、什么是敏感器?敏感器与传感器的区别和联系?
(将被测非电量转换为可用非电量的器件。

共性:对被测非电量进行转换。

区别:敏感器是把被测量转换为可用非电量,传感器是把被测非电量转换为电量)
4、发光二极管的工作原理。

(在PN结附近,N型材料中的多数载流子是电子,P型材料中的多数载流子是空穴,PN结上未加电压时构成一定的势垒,当加上正向偏压时,在外电场作用下,P区的空穴和N区的电子就向对方扩散运动,构成少数载流子的注入,从而在PN 结附近产生导带电子和价带空穴的复合。

一个电子和一个空穴对每一次复合,将释放出与材料性质有关的一定复合能量,这个能量会以热能、光能、或部分热能和部分光能的形式辐射出来。

5、
6、 PIN型的光电二极管的结构、工作原理及特点
(它的结构分三层,即P型半导体和N型半导体之间夹着较厚的本征半导体I层,它是用高阻N型硅片做I层,然后把它的两面抛光,再在两面分别作N+和P+杂质扩散,在两面制成欧姆接触而得到PIN光电二极管。

原理:层很厚,对光的吸收系数很小,入射光很容易进入材料内部被充分吸收而产生大量的电子-空穴对,因而大幅度提供了光电转换
效率,从而使灵敏度得以很高。

两侧P层和N层很薄,吸收入射光的比例很小,I层几乎占据整个耗尽层,因而光生电流中漂移分量占支配地位,从而大大提高了响应速度。

特点:PIN管的最大特点是频带宽,可达10GHz。

缺点:由于I层的存在,管子的输出电流小,一般多为零点几微安至数微安。

)
7、热辐射检测器通常分为哪两个阶段?哪个阶段能够产生热电效应。

(第一步:是热探测器吸收红外辐射引起温升,这一步对各种热探测器都一样; 第二步:利用热探测器某些温度效应把温升转换为电量的变化。

第二阶段)
8、光电检测系统由哪几部分组成?作用分别是什么?
(#光学变换
时域变换:调制振幅、频率、相位、脉宽
空域变换:光学扫描
光学参量调制:光强、波长、相位、偏振
形成能被光电探测器接收,便于后续电学处理的光学信息。

#光电变换
光电/热电器件(传感器)、变换电路、前置放大
将信息变为能够驱动电路处理系统的电信息(电信号的放大和处理)。

#电路处理
放大、滤波、调制、解调、A/D、D/A、微机与接口、控制。

)
9、简述光电检倍增管的结构组成和工作原理
(光电倍增管主要由入射窗口、光电阴极、电子光学系统、电子倍增系统、和阳极5部分组成。

@1光照射到阴极转换成电子,出射到下一电极。

@2电子撞到下一电极,倍增,更多的电子出射,直奔下一电极。

@.3经过若干次倍增,到达阳极,形成信号电流。

)
10简述CCD器件的结构和工作原理
(MOS电容器件+输入输出端=CCD
Ccd的工作原理:由目标发射来的光学图像,经透镜聚焦后成像在CCD的像敏单元上;
在耗尽层中或距耗尽层为一定范围内的光生电子迅速被势阱收集,汇集到界面附近形成电荷包,存储在像敏单元中。

电荷包的大小与光强和积分时间成正比。

电荷包在时钟脉冲作用下,由转移寄存器读出。

即在CCD栅极上施加按一定规律变化、大小超过阈值的电压,则在半导体表面形成不同深浅的势阱。

势阱用于存储信号电荷,其深度同步于信号电压变化,使阱内信号电荷沿半导体表面传输,最后从输出二极管送出视频信号。

)
11、简述热电偶的工作原理
(热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路,如两连接端温度不同,则在回路内产生热电流的物理现象。

)。

相关文档
最新文档
