第3章 遥感数字图像的表示与统计描述..
遥感数字图像处理复习资料(1-4章)
第一章概论1、按图像的明暗程度和空间坐标的连续性,可以分为数字图像和模拟图像。
数字图像:可用计算机存储和处理,空间坐标和灰度均不连续。
模拟图像:计算机无法直接处理,空间坐标和明暗程度连续变化。
2遥感数字图像中的像素值称为亮度值(灰度值/DN值),它的高低由传感器所探测到的地物电磁波的辐射强度决定。
2、遥感数字图像处理的主要内容包括以下三个方面:图像增强、图像校正、信息提取。
1)图像增强:用来改善图像的对比度,突出感兴趣的地物信息,提高图像大的目视解译效果,它包括灰度拉伸、平滑、锐化、滤波、变换(K—L/K—T)、彩色合成、代数运算、融合等。
图像显示:为了理解数字图像中的内容,或对处理结果进行对比。
图像拉伸:为了提高图像的对比度(亮度的最大值与最小值的比值),改善图像的显示效果。
2)图像校正(恢复/复原):为了去除和压抑成像过程中由各种因素影响而导致的图像失真。
注意:图像校正包括辐射和几何校正,前者通过辐射定标和大气校正等处理将像素值由灰度级改变为辐照度或反射率,后者利用已有的参照系修改像素坐标,使得图像能够与地图匹配或多景图像之间可以相互匹配。
3)信息提取:从校正后的遥感数据中提取各种有用的地物信息。
包括图像分割、分类等。
图像分割:用于从背景中分割出感兴趣的地物目标。
分割的结果可作为监督分类的训练区。
图像分类:按照特定的分类系统对图像中像素的归属类别进行划分。
3、遥感数字图像处理系统:硬件系统(输入、存储、处理、显示、输出),软件系统。
4、数字图像处理的两种观点:离散方法(空间域)、连续方法(频率域)2.遥感图像的获取和存储1、遥感是遥感信息的获取、传输、处理以及分析判读和应用的过程。
遥感的实施依赖于遥感系统2、遥感系统是一个从地面到空中乃至整个空间,从信息收集、储存、传输、处理到分析、判读、应用的技术体系,主要包括遥感试验、信息获取(传感器、遥感平台)、信息传输、信息处理、信息应用等5个部分。
遥感数字图像特征分析和应用

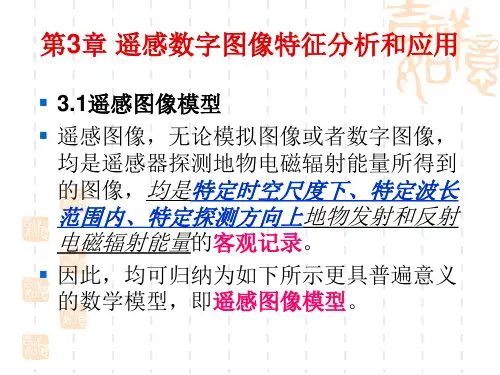

3.1遥感图像模型 遥感图像,无论模拟图像或者数字图像, 均是遥感器探测地物电磁辐射能量所得到 的图像,均是特定时空尺度下、特定波长
范围内、特定探测方向上地物发射和反射 电磁辐射能量的客观记录。
因此,均可归纳为如下所示更具普遍意义 的数学模型,即遥感图像模型。
S2 N2
协方差矩阵既能反映各个变量各自取值的离散程 度,又能反映不同变量间的相关密切程度。
第3章 遥感数字图像特征分析和应用
(2)相关系数——表征变量之间的相关程 度,多个波段遥感图像之间的反映其所含 信息的重叠程度。计算方法为:
r fg S2 fg S ff S gg
(其中,S ff 和 S gg 分别为图像 和 的 f (i, j ) g (i, j ) 标准差) 将个波段间相关系数对应排列所得矩阵称 1 r12 ... r1N 为相关系数矩阵R,即
第3章 遥感数字图像特征分析和应用
对于n个波段数据,将有n×(n-1)×(n-2)/3! 种3个波段组合,最佳波段选择就是要判断 其中哪种属于最佳波段组合、最适宜遥感 信息提取。已有研究证实,最佳指数(OIF) 最适宜多光谱数据最佳波段选择,其计算 公式如下: 3 3 OIF SD i R ij
3.2遥感图像统计特征分析 遥感图像的整体特征可用光谱分辨率、辐 射分辨率、空间分辨率和时间分辨率等描 述。但其具体特征? 例如:相同时间、相同区域、不同传感器 数据有无细微的差异,相同传感器、相同 季相、不同区域数据同类地物有无可分性 差异等,如何定量描述?
第3章 遥感数字图像特征分析和应用
g x, y T f x, y
第3章 遥感数字图像特征分析和应用
遥感数字图像处理
遥感数字图像处理第一章1.图像是对客观对象一种相似性的描述或写真,它包含了被描述或写真对象的信息,是人们最主要的信息源。
根据人眼的视觉可视性将图像分为可见图像和不可见图像。
按图像的明暗程度和空间坐标的连续性,将图像分为数字图像和模拟图像。
2数字图像指用计算机存储和处理的图像,是一种空间坐标和灰度均不连续、以离散数学原理表达的图像。
数字图像最基本的单位是像素。
3遥感数字图像是数字形式的遥感图像。
4遥感数字图像处理,是利用计算机图像处理系统对遥感图像中的像素进行系列操作的过程。
主要内容:(1)图像增强:灰度拉伸、平滑、锐化、彩色合成、主成分变换、K-T变换、代数运算、图像融合等压抑、去除噪声,增强整体图像或突出图像中的特定地物的信息,使图像更容易理解、解释和判读(2)图像校正(3)信息提取5遥感数字图像处理系统:硬件系统(计算机、数字化设备、大容量存储设备、显示器和输出设备、操作台)、软件系统(ERDAS IMAGING最突出的特色是专家模拟系统、可视化建模工具以及与ArcGIS软件的高度集成、ENVI 最突出的特色是具有丰富的高光谱数据处理工具和内嵌的IDL开发语言、PCI Geomatica最特出的特色是功能丰富的工具箱和建模系统、ER Mapper遥感图像处理系统最大特点是基于算法的图像处理)6遥感基本知识:物理学、地学、数学、信息理论、计算机技术和地理信息系统第二章1遥感是遥感信息的获取、传输、处理以及分析判读和应用的过程2遥感系统是一个从地面到空中乃至整个空间,从信息收集、存储、传输、处理到分析、判读、应用的技术体系,主要包括遥感实验、信息获取、信息传输、信息处理、信息应用等5个部分。
3传感器是收集和记录电磁辐射能量信息的装置。
按工作方式分为被动、主动方式,按数据的记录方式,分为成像和非成像方式。
4摄影成像:传感器主要是摄影机,在快门打开的一瞬间几乎同时收集目标上所有的反射光,聚焦到胶片上成为衣服影响,并记录下来。
遥感数字图像处理教程
遥感数字图像处理教程第一章名词解释1、遥感数字图像(P1):以数字形式存储和表达的遥感图像2、A/D 转换(P1):把模拟图像转变成数字图像称为模/数转换,记作A/D 转换3、D/A 转换(P1):把数字图像转 变成模拟图像称为数/模转换,记作D/A 转换简答题1、模拟图像(照片)与遥感数字图像有什么区别? (P2) 答表1.1遥感数字图像与印刷照片的区别颜色没有特定的规则,在处理过程「二可以根据需 要通过合成产生多个波段(3-8000) 2、怎么理解图像处理的两个观点? (P7)答:两种观点是:离散方法的观点和连续方法的观点。
1 .离散方法:图像的存储和表示均为数字形式,数字是离散的,因此,使用离散 方法进行图像处理才是合理的。
与该方法相关的一个概念是空间域。
空间域图像 处理以图像平面本身为参考,直接对图像中的像素进行处理。
2 .连续方法:图像通常源自物理世界,它们服从可用连续数学描述的规律,因此 具有连续性,应该使用连续数学方法进行图像处理。
与该方法相关的一个主要概 念是频率域。
频率域基于傅里叶变换,频率域的图像处理是对傅里叶变换后产生 的反映频率信息的图像进行处理。
完成频率域图像处理后,往往要变换回到空间 域进行图像的显示和对比。
四、论述题1、什么是遥感数字图像处理,主要内容有哪些? (P2)答:遥感数字图像处理是通过计算机图像处理系统对遥感图像中的像素进行系列 操作的过程。
(1)图像增强:使用多种方法去除噪声,增强显示图像整体或突出图像中的特 定地物的信息,使图像更容易理解、解释和判读。
例:例如灰度拉伸、平滑、锐 化、彩色合成、主成分(K-L )变换、K-T 变换、代数运算、图像融合照片来自于模拟方式通过摄影系统产生没有像素没有行列结构没有才」推行o 表示投有数据任何点,都没有编号摄影受电黑波谱的成像范围限制遛感数字图像 来自干数字方式 通过扫描和数码相机产生 基本利成单位是像素 具有行和列 可能会观察到扫描行 。
遥感数字图像处理 遥感数字图像的表示和统计描述
图像的统计性
图像统计量定义(图像质量统计量) 变差表示图像灰度值的变化程度,间接反映图像 信息量。 (Max-Min) 反差 (对比度):反映图像显示效果和可分辨性。 Max-Min Max/Min 方差等
窗口
图像的统计性
多波段图像的统计特征 1 协方差 2 相关系数 表明两个波段图像之间的协变性的强弱。
2 结构方法:定义、区分纹理的基元。 分型几何(维数)。
图像拉伸(线性)
1 线性拉伸
g ( x, y) f ( x, y) a c
2 分段拉伸 对目标地物进行突出(其斜率较大(大于1), 其它地物则斜率小于1,) 3 灰度窗口切片
图像拉伸(非线性)
1 指数变换:
g ( x, y) be
遥感数字图像的表示和统计描述
遥感图像模型
1 遥感图像是客观世界一个侧面的数据描述,通 常在图像上能保持原有的连续性(时间与空间) 与空间相关性。 2 遥感图像像素值变化具有随机性。 2 电磁波能量来自地物的反射与辐射。
L( x, y, t , , p) (1 r ( x, y, t , , p))E ( ) r ( x, y, t , , p) I ( x, y, t , )
1 pr (u)du A H (u)du 0
r
D D D f (D ) A H
A
i 0
i
A可以是面积,也可以像素个数,Hi是该灰度级的像素个数 DA是灰度,Dmax是最大灰度值
2)直方图均衡(续1)
举例:原图和直方图
2)直方图均衡(续2)
举例:均衡后的图和直方图
直方图规定化
时间(t)、波长(λ)、极化方式(P)不同,构成不同特点的图像
遥感图像处理
3. 常用的颜色空间模型:
◆RGB(红/绿/蓝)模型: RGB颜色空间是根据人眼锥体接受光线的方法构造成的模型,是由红、绿、蓝三原色混合得到的颜色集合所构成的颜色空间。RGB模式 :用于显示彩色图像的相加混色模型 。
◆CMYK(青/洋红/黄/黑)模型: CMYK颜色空间是彩色胶片的染料和印刷油墨所形成的颜色空间。是与设备相关的颜色空间。以红、绿、蓝的补色青(Cyan)、品红(Magenta)、黄(Yellow)为原色构成的CMY颜色模型,常用于从白光中滤去某种颜色,又被称为减性原色系统。
黑白系列的非彩色只能反映物质的光反射率的变化,其在视觉上的感觉是亮度的变化。
彩色是指除黑白系列以外的各种颜色。彩色有3个基本性质:
明度:是人眼对光源或物体明亮程度的感觉。
色调:是色彩彼此相互区分的特性。
饱和度:是彩色纯洁的程度,也就是光谱中波长段是否窄,频率是否单一的表示。
? 线性拉伸是最常用的方法,通过对像素值进行比例变化来实现。
(1)全域线性拉伸
(2)分段线性拉伸
非线性拉伸
? 如果拉伸函数是非线性的,即为非线性拉伸。
? 常用的非线性函数有指数函数、对数函数、平方根、高斯函数等。
9.直方图均衡化的基本思想是对原始图像的像素灰度做某种映射变换,使变换后图像灰度的概率密度呈均匀分布,即变换后图像的灰度级均匀分布。
◆ 真彩色图像的颜色与人眼视觉所看到的颜色基本一致。
◆ 假彩色图像是图像的色调与实际地物色调不一致的图像。
彩色合成包括伪彩色合成、真彩色合成、假彩色合成和模拟真彩色合成4种方法。
? 伪彩色合成是把单波段灰度图像中的不同灰度级按特定的函数关系变换成彩色,然后进行彩色图像显示的方法,主要通过密度分割方法来实现。
第三章遥感图讲义像处理
大气顶层反射率再经 过大气校正后,就是 地物反射率,能本质 地反映地物的辐射特 性。
辐射亮温
日地距离(天文单位)
太阳天顶角
大气顶层的平均太阳光谱辐照度
大气顶层反射率
2)大气校正
大气是介于遥感传感器与地球表层 之间的一层有多种气体及气溶胶组成的 介质层。当电磁波由地球表层传至遥感 传感器时,必须经过大气。因而在消除 由遥感器灵敏度引起的畸变后,还需对 遥感影像进行大气校正。
3.1 遥感数据存储格式
1. 模拟影像与数字影像 2. 数字影像的特点 3. 遥感数据的存储格式
1.模拟影像与数字影像
模拟影像:普通像片那样的灰度级及颜色连续变化的影像 数字影像:把模拟影像分割成同样形状的小单元,以各个小
单元的平均亮度值或中心部分的亮度值作为该单元的亮度值 进行数字化的影像。
(2)BIL格式(band interleaved by line)
对每一行中代表一个波
段的光谱值进行排列,然 后按波段顺序排列各行, 最后对各行进行重复。
(3)BIP格式(band interleaved by pixel) 在一行中,每个像元按光谱波段次序进行排列,
然后对该行的全部像元进行这种波段次序排列, 最后对各行进行重复。
影像信息损失低:由于遥感数字影像是用二进制表示的, 因此在获取、传输和分发过程中,不会因长期存储而损失 信息,也不会因多次传输和复制而产生影像失真。而模拟 方法表现的遥感影像会因多次复制而使影像质量下降。
抽象性强:尽管不同类别的遥感数字影像,有不同的视觉 效果,对应不同的物理背景,但由于它们都采用数字形式 表示,便于建立分析模型,进行计算机解译和运用遥感影 像专家系统。
把前一部分的空间离散化处理叫采样(sampling), 而后一部分的亮度值的离散化处理叫量化(quantization), 以上两种过程结合起来叫影像的数字化
遥感图像数字处理与分析知识要点
遥感图像数字处理与分析知识要点围绕遥感基础知识-数字图像处理与分析总体框架来组织相关内容要点。
其中,第一、二、三章介绍遥感数字图像处理、主要成像方式、存取及表示基础知识,是图像处理、理解及分析的起点;第四、五、六、七章常用遥感数字图像处理方法,应视具体遥感数字图像处理要求有所选择;第八章图像分割是图像处理高级方法,是灰度拉伸、变换、滤波等数字图像增强方法的综合应用,为进一步深入学习和掌握决策树、面向对象及专家系统等高级分类技术奠定基础;第九章图像分类是图像处理的主要目的和最终成果第一章概论图像、遥感数字图像、照片与遥感数字图像区别、遥感数字图像处理及观点图像:物理世界中客观对象的相似性描述,包含客观对象的信息,是人们最主要的信息源数字图像:用计算机存储和处理的图像,是一种空间坐标和灰度均不连续、以离散数学原理表达的图像遥感数字图像:数字形式表示的遥感图像遥感数字图像和照片的差异:遥感图像处理:利用计算机图像处理系统对遥感图像中的像素进行系列操的过程遥感数字图像处理的观点:连续方法:我们感兴趣的图像源自物理世界,服从可用连续数学描述的规律,具有连续性,连续数学方法,频率域(高通滤波、低通滤波等)离散方法:数字图像的存储和表示均为数字形式,数字是离散的,离散数学方法,空间域(点运算算法-灰度变换、直方图修正;邻域去噪算法-图像平滑、锐化等)第二章遥感数字图像的获取和存取数字扫描和数字摄影、数字化(重采样和量化)及意义、遥感数字图像级别、存储格式及元数据、传感器分辨率数字扫描:在遥感平台前进过程中,进行横向(与飞行方向垂直)行扫描来获取地物目标反射或辐射的电磁波信号,逐行记录成像特点:能以分割得相当精确的波段通道,分别收集和记录地物目标的电磁波信号数字摄影:地物目标反射的太阳辐射通过相机镜头投射到感光胶片上发生光化学反应,经过形成潜影、显影、定影和放印等过程而获得图像特点:瞬间成像,图像几何特征服从中心投影成像规律,可形成模拟图像(传统胶片照相机)和数字图像(数码相机),相片灰度反映了地物反射或辐射电磁波的强弱,工作波段:紫外、可见光、红外、多光谱,工作时间:白天,遥感平台:地面和航空平台采样:将空间上连续的图像变换成离散点(即像素)的操作重采样:根据一类象元的信息内插出另一类象元信息的过程量化:将像素灰度值转换成整数灰度级的过程数字化的意义:通过成像方式获取的图像是连续的,无法直接进行计算机处理。
第3章 遥感数字图像的表示和统计描述
图像模型表明:除了空间位置(x,y)之外,图像表示的 地物辐射量受波长、时间和极化方向3个参数的影响。
在同一地区,随时间、波段和极化方向不同而获得的多个图像的 组合,叫做多源图像。
多源图像
• 多波段图像:传感器的波段数大于3,如TM,有 助于识别岩石、土壤、植被,各种水体等 • 多时相图像:不同时间,一个特定的波段上获取 的图像,监测地物或环境因素的动态变化 • 多极化图像:电磁波的振动方向,水平极化图像, 交叉极化图像等。
极化
• 极化方式(Polarization): V垂直极化;H水平极化,即电磁场的振 动方向,卫星向地面发射信号时,所采用的无线电波的振动方向 可以有多种方式,目前所使用的有: • 水平极化(H):水平极化是指卫星向地面发射信号时,其无线 电波的振动方向是水平方向。例如:我们拿一条绳子左右抖动, 产生的波是左右波动。 • 垂直极化(V):垂直极化是指卫星向地面发射信号时,其无线 电波的振动方向是垂直方向。例如:我们拿一条绳子上下抖动, 产生的波是上下波动。 • 极化方式有两类:一种是线极化,一种是圆极化。其中在线极化 方式下又分为水平极化和垂直极化;在圆极化方式下又分左旋圆 极化和右旋圆极化。
灰度图像的直方图
该图像像元总数为8*8=64, i=[0,7]
v0=5/64 v1=12/64 v2=18/64 v3=8/64 v4=1/64 v5=5/64 v6=8/64 v7=5/64
直方图的性质
(1)直方图只能反映图像的分布情况,但不能反 映这些像素的位置信息。可通过修改图像的直 方图来改变图像的反差。 (2)一幅图像对应唯一的直方图,但不同的图像 可以有相同的直方图。下图两图像具有相同的 直方图。
-1 -15 2 -32 9 -11 -2 -4 7 4 -5 -10
(2021年整理)遥感数字图像处理-要点
遥感数字图像处理-要点编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(遥感数字图像处理-要点)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为遥感数字图像处理-要点的全部内容。
遥感数字图像处理—要点1.概论遥感、遥感过程遥感图像、遥感数字图像、遥感图像的数据量遥感图像的数字化、采样和量化通用遥感数据格式(BSQ、BIL、BIP)遥感图像的模型:多光谱空间遥感图像的信息内容:遥感数字图像处理、遥感数字图像处理的内容遥感图像的获取方式主要有哪几种?如何估计一幅遥感图像的存储空间大小?遥感图像的信息内容包括哪几个方面?多光谱空间中,像元点的坐标值的含义是什么?与通用图像处理技术比较,遥感数字图像处理有何特点?遥感数字图像处理包括那几个环节?各环节的处理目的是什么?2。
遥感图像的统计特征2。
1图像空间的统计量灰度直方图:概念、类型、性质、应用最大值、最小值、均值、方差的意义2.2多光谱空间的统计特征均值向量、协方差矩阵、相关系数、相关矩阵的概念及意义波段散点图概念及分析主要遥感图像的统计特征量的意义两个重要的图像分析工具:直方图、散点图3。
遥感数字图像增强处理图像增强:概念、方法空间域增强、频率域增强3.1辐射增强:概念、实现原理直方图修正,线性变换、分段线性变换算法原理直方图均衡化、直方图匹配的应用3。
2空间增强邻域、邻域运算、模板、模板运算空间增强的概念平滑(均值滤波、中值滤波)原理、特点、应用锐化、边缘增强概念方向模板、罗伯特算子、索伯尔算子、拉普拉斯算子的算法和特点•计算图像经过下列操作后,其中心象元的值:–3×3中值滤波–采用3×3平滑图像的减平滑边缘增强–域值为2的3×1平滑模板–Sobel边缘检测–Roberts边缘检测–模板3.3频率域处理高频和低频的意义图像的傅里叶频谱频率域增强的一般过程频率域低通滤波频率域高通滤波同态滤波的应用3。
第三章遥感数据显示与基本分析
(b)未能有效利用动态范围 (b)未能有效利用动态范围
(c)超过了动态范围 (c)超过了动态范围
图像灰度直方图应用--边界阈值选取 图像灰度直方图应用--边界阈值选取
假设某图象的灰度直方图 具有二峰性,则表明这 个图象的较亮的区域和 较暗的区域可以较好地 分离,以这一点为阈值 点,可以得到好的2值 处理的效果。
遥感图像基本统计分析--特征空间图 遥感图像基本统计分析--特征空间图
二维特征空间图--提取两个波段的所有像元亮度值,并 将其出现频率描绘在特征空间中 特征空间图表现数据的有效信息量和冗余度
遥感图像直方图及其应用
灰度直方图--定义 灰度直方图--定义
直方图是灰度级的函数,描述的是图像中该灰度级 的像素个数或该灰度级像素出现的频率。即:横 坐标表示灰度级,纵坐标表示图像中该灰度级出 现的个数或该灰度级像素出现的频率,这个关系 图就是灰度直方图。它反映了图像灰度分布的情 况。
r =1
3
j
其中:Si为第i个波段的标准差,Sij为i、j两波段的相 关系数。OIF越大,则相应组合图像的信息量越大. 对 OIF值进行由大到小排列,最大OIF值对应的波段为最 佳波段组合。
遥感图像可视化--影像金字塔 遥感图像可视化--影像金字塔 -2X2= 每2X2=4个像元平均为一个像元构成第二级影 像,在第二级影像的基础上构成第三级影像
图像灰度直方图--直方图的应用 图像灰度直方图--直方图的应用
1 . 数字化参数(判断量化是否恰当) 直方图给出了一个简单可见的指示,用来判断 一幅图象是否合理的利用了全部被允许的灰度级范 围。一般一幅图应该利用全部或几乎全部可能的灰 度级,否则等于增加了量化间隔。丢失的信息将不 能恢复。
(a) 恰当量化
遥感数字图像处理课程教学大纲
遥感数字图像处理课程教学大纲一、基本概况课程名称:遥感数字图像处理(Remote Sensing Digital Image Processing)课程代码:234010054课程类别:专业核心课学时/学分:52/3.0(其中理论32学时,实验20学时)需预修课程:遥感技术概论、计算基础、自然地理适用专业:适用地理信息科学专业的本科教学课程简介本课程为地理信息科学专业本科生的专业核心课。
课程针对遥感图像处理中的基本理论与实际应用问题,在讲解基本概念与原理的同时,结合课程的内容进行图像处理上机实验。
通过本课程学习,使大家了解遥感图像处理的基本原理,掌握遥感图像处理的一般流程和基本方法,并对遥感技术的前沿领域和未来发展趋势有一定了解。
课程要求学生理解遥感数字图象处理的基本理论与研究方法,初步掌握进行遥感数字图象处理的基本技术,具备一定的实际处理能力与技巧,提高综合处理、分析与理解遥感数字图像的能力,奠定开展遥感数字图象处理深入研究的理论与技术基础。
二、教学目标学生通过本课程的学习,在知识和能力等方面达到以下要求:1.理论、知识目标:掌握遥感图像处理的基本知识。
掌握主要处理方法的基本原理;熟悉并掌握遥感图像信息增强、校正、提取等各种单元操作的基本原理;熟悉重要图像处理方法的主要步骤和计算过程。
2.能力目标:培养学生分析和解决遥感图像处理有关单元操作的能力及运用基础理论分析和上机操作实践解决实际问题的能力。
3.达成目标:本课程对应人才培养方案中毕业要求的专业知识、专业技能、协作能力和创新性思维。
三、教学内容及教学要求第一章概论(讲课2学时;实验0学时)教学内容:1.课程介绍(研究内容,对象,特点,学习方法);2.图像、遥感数字图像、遥感数字图像处理等基本概念;3.基础理论和基本知识要求。
教学要求:通过本章的学习,认识图像和遥感数字图像,理解遥感数字图像处理的主要内容及遥感数字图像的发展和两个观点。
了解对学生关于学习该门课程的基础理论和基本知识要求。
遥感数字图像几何处理ppt课件
3
(1)遥感器的内部畸变:
透镜的辐射方向畸变像差 透镜的切线方向畸变像差 透镜的焦距误差 透镜的光轴与投影面的非正交性 图象投影面的非平面性 探测元件排列的不整 采样速率的变化 采样时刻的偏差 扫描镜的扫描速度的变化
4
(2)遥感平台运动状态变化
航高:当平台运动过程中受到力学
24
第一步 选择几何校正计算模型
25
第二步 选择几何校正采点模式
26
第三步 采集地面控制点(GCP)
第四步 采集地面检查点
27
第五步 影像重采样
28
重采样
– 找到一种数学关系,建立变换前影像坐标(x, y)与变换后影像坐标(u,v)的关系,通过 每一个变换后影像像元的中心位置(u代表行 数,v代表列数,均为整数)计算出变换前对 应的影像坐标点(x,y)。分析得知,整数 (u,v)的像元点在原影像坐标系中一般不 在整数(x,y)点上,即不在原影像像元的 中心。
21
复合校正:
实际工作中常常将两种方法结合起来。 把理论校正式与利用控制点确定的校正式组合 起来进行校正。① 分阶段校正的方法,即首先 根据理论校正式消除几何畸变(如内部畸变 等),然后利用少数控制点,根据所确定的低 次校正式消除残余的畸变(外部畸变等);② 提高几何校正精度的方法,即利用控制点以较 高的精度推算理论校正式中所含的遥感器参数、 遥感器的位置及姿态参数。
• 最近邻法 • 双向线性内插法 • 三次卷积内插法。
32
最邻近内插法以距内插点最近的观测点的像元值
为所求的像元值。该方法最大可产生0.5个像元
的位置误差,优点是不破坏原来的像元值,处理
速度快。
–最近邻法
遥感数字图像的表示与统计描述
主要图像类别及其确定性表示方式
13
3.2 遥感图像的数字表示
• 3.2.1 图像的确定性表示
– 2.图像的向量表示
•
按行的顺序排列像素,使图像下一行第一个像素紧接上一行最后
一个像素,图像可以表示成l*mn的列向量f:
• 式中: • 这种表示方法的优点在于可以直接利用向量分析的有关理论和方法。 • 向量既可以按行也可以按列来构造,选定一种顺序后,后面的数字排
3.1 遥感图像模型
• 从理论上讲,遥感图像可以表示为某一时刻t, 在不同波长λ和不同极化(偏 振)方向p上所收集到的位于坐标(x, y)的目标物的电磁波辐射能量。
Lx, y,t,, p 1 x, y,t,, p E x, y,t,, p Ix, y,t,
• 上式等号右侧加号连接的前后两项分别代表目标发射的电磁波辐射量和反射 的电磁波辐射量。当然除了以上因素外,L还与太阳高度角和观测角度有关, 若考虑这些附加因素,需要用更复杂的遥感图像模型来表达。
19
3.3 单波段图像的统计特征
• 3.3.2 直方图
– 1.定义
•
直方图是灰度级的函数,描述的是图像中各个灰度级中的像素个
数。对于数字图像来说,直方图实际就是图像灰度值的概率密度函数
的离散化图形。
•
从统计学角度看,图像的灰度值是离散变量,直方图表示的是离
散的概率分布。若将直方图中各个灰度级的像素数连成一条线,纵坐
4
3.1 遥感图像模型
• 在可见光和近红外波段,白天物体自身发射的辐射量可忽略不计,上式可简
化为:
Lx, y,t,, p x, y,t,, p I x, y,t,
– 式中, I x, y,t,
遥感数字图像
第一章1遥感数字图像定义:是数字形式好好遥感图像。
不同的地物能够辐射不同波长的电磁波,利用这一特征,遥感系统可以产生不同的遥感数字图像2遥感数字图像处理的三个方面:图形增强,图像校正,信息提取3遥感数字图形处理的两种观点:离散方法的观点和连续方法的观点(简答题)离散方法的观点:该观点认为,一幅图像的存储和表示均为数字形式,数字式离散的,因此使用离散方法进行图像处理才是合理的。
与该方法相关的概念是空间域。
空间域图像处理一图像平面本身为参考,直接对图像中的像素进行处理连续方法的观点:该观点认为,我们感兴趣的区域图像通常源自物理世界,它们服从可用连续数学描述的规律,因此有连续性,应该使用连续数学方法进行空间图像处理。
与该方法相关的是频率域。
频率域基于傅里叶变换,频率域的图像处理是对傅里叶变换后产生的反映频率信息的图像进行处理。
完成频率域图像处理后,往往要变换至空间域进行图像的显示和对比第二章1 传感器的分类:按工作方式是否有人工辐射源,分主动方式和被动方式,对应的遥感为被动遥感和主动遥感;按数据的记录方式可以分为成像方式和非成像方式;按成像原理分为摄影遥感,扫描遥感2不同的波段及波谱范围按使用的工作波段,可将传感器分为紫外、可见光、红外、微波、多波段等类型。
紫外的探测波段为50~380nm,可见光380~760nm,红外传感器的探测波段为760~1.0*106,微波传感器的探测波段为1.0*106~1.0*109;多波段传感器使用的波段在可见光波段和红外波段范围内,由若干个窄波段组成3传感器的分辨率指标(论述题)辐射分辨率;光谱分辨率;空间分辨率;时间分辨率辐射分辨率:传感器区分反射或发射的电磁波辐射强度差异的能力。
高辐射分辨率意味着可以区分信号的微小差异。
辐射分辨率在可见、近红外波段用噪声等效反射率来表示,在热红外波段用噪声等效温差、最小可探测温差和最小可分辨温差表示光谱分辨率:是传感器记录的电磁刚普中特定波长的范围和数量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
林金堂 闽江学院地理科学系
1
第三章 遥感数字图像表示 与统计描述
2
第三章 遥感数字图像的表示与统计描述
3.1 遥感图像模型 3.2 遥感图像的数字表示 3.3 单波段图像的统计特征 3.4 多波段图像的统计特征 3.5 窗口、邻域和卷积 3.6 纹理
3
3.1 遥感图像模型
N
, i 0,1,...,L 1
• 其中,I(i)为概率密度分布,i为灰度级,nj和N的含义同前。
26
3.4 多波段图像的统计特征
遥感图像处理往往是多波段数据的处理,处理中不仅要考虑 单个波段图像的统计特征也要考虑波段间存在的关联,多波 段图像之间的统计特征不仅是图像分析的重要参数而且也是 图像合成方案的主要依据之一。 如果各个波段或多幅图像的空间位置可以相互比较,那么, 可以计算它们之间的统计特征。协方差和相关系数是两个基 本的统计量,其值越高,表明两个波段图像之间的协变性越 强。在使用的遥感图像中,高光谱数据各个波段之间的相关 性尤其显著。
3.2.2 图像的统计性表示 图像处理中,普遍将图像的灰度级看作随机变量。 把图像作为一个随机向量X,按照概率论可以有两种方法 来表示。一种用密度函数来表示(或用分布函数来表示); 另一种用统计特征参数来表示,这往往是在密度函数不可 知条件下的表示,如期望、方差、协方差等。 将图像看作具有正态分布的随机变量,则可以使用统计学 方法对图像进行统计描述。使用的统计特征可以用来对不 同的图像或图像的处理效果进行比较。统计的图像范围根 据需要确定,或者是整景图像,或者是指定的地物类型。
17
3.3 单波段图像的统计特征
3.3.1 基本的统计特征 1.反映像素值平均信息的统计参数
• 众数:图像中出现最多次数的灰度值,反映了图像中分布较 广的地物的反射能量。 • 方差:像素值与平均值差异的平方和,表示像素值的离散程 度。方差是衡量图像信息量大小的重要度量。
18
3.3 单波段图像的统计特征
19
3.3 单波段图像的统计特征
3.3.2 直方图 1.定义
• 直方图是灰度级的函数,描述的是图像中各个灰度级中的 像素个数。对于数字图像来说,直方图实际就是图像灰度值 的概率密度函数的离散化图形。 • 从统计学角度看,图像的灰度值是离散变量,直方图表示 的是离散的概率分布。若将直方图中各个灰度级的像素数连 成一条线,纵坐标的比例值即为某灰度级出现的概率密度, 该线可近似看成连续函数的概率分布曲线。
• 式中,σ是标准差,μ为均值。也就是说,直方图的形态与数 学上的正态分布的曲线形态类似。 • 如果遥感图像数据不完全服从正态分布,即遥感图像直方 图分布曲线与正态分布曲线存在差异,那么,图像灰度值均 值与众数和中值将明显不一致。图像偏斜程度可用下面的公 式来表示: f f mod e
SK
Lx, y, t , , p x, y, t , , p I x, y, t ,
式中, I x, y, t , 取决于光照条件及传感器的几何特征, x, y, t , , p 而 反映目标物的特性。 在热红外波段,反射和发射都需要考虑。 成像时间是一个重要因素,夜晚获取的主要是地物的热发射; 白天的反射部分处于不同的波段,可通过设计不同的传感器 来获取。
2.相关系数
33
3.4 多波段图像的统计特征
2.相关系数
34
3.4 多波段图像的统计特征
3.直方图匹配 将图像直方图以标准图像的直方图为标准作变换,使两图 像的直方图相同和近似,从而使两幅图像具有类似的色调 和反差。 在遥感图像处理中,直方图匹配应用于:①图像镶嵌中图像 的灰度调节,通过直方图匹配使相邻两幅图像的色调和反 差趋于相同。②多时相图像处理中以一个时相的图像为标 准,调节另一幅图像的色调与反差,以便作进一步的运算。 ③以一幅增强后色调和反差比较满意的图像为标准,对另 一幅图像作处理,期望得到类似的结果。
5
3.2 遥感图像的数字表示
在图像处理中,为了便于问题的分析,需要用数学方式来表 示图像。 表示图像的基本方法有两类,即确定的与统计的。 确定的表示法是写出图像函数表达式,对于数字图像,则表 示成矩阵或向量形式。 统计的表示法则是用一种平均特征来表示图像。
6
3.2 遥感图像的数字表示
24
25
3.3 单波段图像的统计特征
3.3.2 直方图 4.累积直方图
• 以横轴表示灰度级,以纵轴表示每一灰度级及其以下灰度 级所具有的像素数或此像素数占总像素数的比值,做出的直 方图即为累积直方图。累积直方图可以看成是累积离散概率 k n 分布。计算公式为: j
I i
j 0
从理论上讲,遥感图像可以表示为某一时刻t, 在不同波长λ和 不同极化(偏振)方向p上所收集到的位于坐标(x, y)的目标物的 电磁波辐射能量。
Lx, y, t , , p 1 x, y, t , , p E x, y, t , , p I x, y, t ,
• 按行的顺序排列像素,使图像下一行第一个像素紧接上一 行最后一个像素,图像可以表示成l*mn的列向量f:
• 式中: • 这种表示方法的优点在于可以直接利用向量分析的有关理论 和方法。 • 向量既可以按行也可以按列来构造,选定一种顺序后,后面 的数字排列要与之保持一致
14
3.2 遥感图像的数字表示
30
3.4 多波段图像的统计特征
2.相关系数 反映了两个波段图像所包含信息的重叠程度。
式中,Sff和Sgg分别为图像f(i,j)和g(i,j)的标准差。
31
3.4 多波段图像的统计特征
2.相关系数 相关矩阵R:将N个波段相互间的相关系数排列在一起所 组成的矩阵。
32
3.4 多波段图像的统计特征
3.3.1 基本的统计特征 2.反映像素值变化信息的统计参数
• 变差:像素最大值与最小值的差。变差图像灰度值的变化程 度,间接地反映了图像的信息量。
f range (i, j) f max (i, j) f min (i, j)
• 反差:反映图像的显示效果和可分辨性,有时又称为对比度。 可用像素值的最大值/最小值、最大值-最小值、方差等来表 示。反差小,地物之间的可分辨性小。因此,图像处理的一 个基本目的是提高图像的反差。
• 式中:fmode为图像灰度众数; 灰度标准差。
f 为图像灰度均值;σ为图像
23
3.3 单波段图像的统计特征
3.3.2 直方图 3.直方图的应用
• 根据直方图的形态可以大致推断图像的反差,然后可通过 有目的地改变直方图形态来改善图像的对比度。 • 一般来说,如果图像的直方图形态接近正态分布,则这样 的图像反差适中;如果直方图峰值位置偏向灰度值大的一边, 图像偏亮;如果峰值位置偏向灰度值小的一边,图像偏暗; 峰值变化过陡、过窄,则说明图像的灰度值过于集中,反差 小。
22
3.3 单波段图像的统计特征
3.3.2 直方图 2.直方图的性质
• (4)由于遥感图像数据的随机性,在图像像素数足够多且 地物类型差异不是非常悬殊的情况下,遥感图像数据与自然 界的其它现象一样,服从或接近于正态分布,即: x 2 1 f x exp
2 2 2
3.3.2 直方图 2.直方图的性质
• (1)直方图反映了图像中的灰度分布规律。它描述每个灰 度级具有的像素个数,但不包括这些像素在图像中的位置信 息。在遥感数字图像处理中,可用通过修改图像的直方图来 改变图像的反差。 • (2)任何一幅特定的图像都有唯一的直方图与之对应,但 不同的图像可以有相同的直方图。 • (3)如果一幅图像仅包括两个不相连的区域,并且每个区 域的直方图己知,则整幅图像的直方图是这两个区域的直方 图之和。
上式等号右侧加号连接的前后两项分别代表目标发射的电磁 波辐射量和反射的电磁波辐射量。当然除了以上因素外,L还 与太阳高度角和观测角度有关,若考虑这些附加因素,需要 用更复杂的遥感图像模型来表达。
4
3.1 遥感图像模型
在可见光和近红外波段,白天物体自身发射的辐射量可忽略 不计,上式可简化为:
27
3.4 多波段图像的统计特征
1.协方差 2.相关系数 3.直方图匹配
28
3.4 多波段图像的统计特征
1.协方差 设f(i,j)和g(i,j)是大小为M×N的两个波段的图像,则它们 之间的协方差为:
29
3.4 多波段图像的统计特征
1.协方差 协方差矩阵Σ:将K个波段相互间的协方差排列在一起所 组成的矩阵。
8
3.2 遥感图像的数字表示
3.2.1 图像的确定性表示 1.图像的矩阵表示
• 离散化后的数字图像是一个整数阵列,在数学上把它描述 成一个矩阵F。数字图像中的每一个像素就是矩阵中相应的 元素。把数字图像用矩阵来表示,优点是便于应用矩阵理论 对图像进行处理分析。 • 设图像数据为N列,M行,K个波段。对于任一波段的数 据,可以表示为包括M*N个元素的矩阵:
• 数据满足有界非负的约束条件,即0≤f(i,j)≤Lm。有K个波段, 则有K个这样的矩阵 9
3.2 遥感图像的数字表示
3.2.1 图像的确定性表示 1.图像的矩阵表示
• 每个像素的取值为0或1的图像称为二值图像。二值图像中 没有颜色的概念,数值仅包括0和1。在遥感数字图像处理中, 二值图像是逻辑运算后的结果。0用来表示背景(假),1用来 表示前景目标(真)。习惯上,背景用白色表示,前景用黑色 表示。
• 彩色图像指每个像素由红、绿、蓝(分别用R,G,B表示)三原 色构成的图像,其中R,G,B由不同的灰度级分别描述(图3.3。 对于多光谱遥感图像,可通过R,G,B合成产生彩色图像。
