钢结构吊车梁设计一般规定、荷载计算
钢结构吊车梁设计一般规定、荷载计算一、设计一般规定1.吊车梁及吊车的工作级别（1）吊车的使用等级根据《起重机设计规范GB/T 3811-2008》3.2.1，吊车按照吊车可能完成的总工作循环数将使用等级划分为U0~U9共10个等级，吊车使用总工作循环数Cr与吊车使用等级及使用频繁程度的关系见《起重机设计规范GB/T 3811-2008》3.2.1表1，如下：表1 起重机的使用等级（2）吊车的起升荷载状态级别根据《起重机设计规范GB/T 3811-2008》3.2.2，起重机的起升载荷，是指起重机在实际的起吊作业中每一次吊运的物品质量（有效起重量）与吊具及属具质量的总和（即起升质量）的重力；起重机的额定起升载荷，是指起重机起吊额定起重量时能够吊运的物品最大质量与吊具及属具质量的总和（即总起升质量）的重力。
其单位为牛顿（N）或千牛（kN）。
起重机的起升载荷状态级别是指在该起重机的设计预期寿命期限内，它的各个有代表性的起升载荷值的大小及各相对应的起吊次数，与起重机的额定起升载荷值的大小及总的起吊次数的比值情况，据此载荷状态级别被分为Q1~Q4共4个级别。
详见《起重机设计规范GB/T 3811-2008》3.2.2表2。
表2起重机的载荷状态级别及载荷谱系数（3）吊车的工作级别根据吊车的10个使用等级与吊车的4个起升荷载状态级别，将吊车整机的工作级别分为A1~A8共8个级别，详见《起重机设计规范GB/T 3811-2008》3.2.3表3。
表3 吊车的工作级别在《建筑结构荷载规范GB 5009-2012》（简称《荷规》）中，工作级别与吊车的荷载系数（《荷规》6.2）、动力系数（《荷规》6.3）及吊车荷载的组合值系数、频遇值系数、准永久值系数（《荷规》6.4）有关，为方便设计，在吊车荷载的条文说明中将吊车的工作制与工作级别的对应关系做如下规定：表4 吊车的工作制等级与工作级别的对应关系2吊车梁荷载吊车梁荷载分为竖向荷载（吊车的竖向轮压）与水平荷载，水平荷载又分为纵向水平荷载与横向水平荷载，吊车纵向水平制动力产生纵向水平荷载，对于轻、中级工作制吊车（A1-A5），横向水平荷载考虑由小车的水平制动力产生，对于重级、特重级工作制吊车（A6-A8），横向水平荷载还需考虑吊车的摇摆力，根据《钢结构设计标准GB50017-2017》3.2.2，计算强度、稳定性以及连接的强度时，此水平力不宜与小车产生的水平制动力同时考虑。
吊车等效荷载
吊车等效荷载全文共四篇示例，供读者参考第一篇示例：吊车等效荷载是指在起重作业中，吊车对支撑地面的施加的荷载。
它是起重作业中必须要考虑的因素之一，对保证起重作业的安全性和效率起着至关重要的作用。
吊车等效荷载的计算是根据实际情况和工程要求来确定的。
在起重作业中，吊车在吊装物体时，其施加到地面的力会引起地面的变形，然后通过地面承载力的传导作用，将荷载传递到地基中，这就是吊车等效荷载的形成过程。
吊车等效荷载不仅包括了吊装物体的实际重量，还要考虑吊装物体的惯性力、离心力、侧向力和倾覆力等因素。
吊车等效荷载的计算是起重作业中必须要认真对待的一项工作，因为它直接关系到起重作业的安全性和效率。
如果吊车等效荷载计算不准确或者不合理，会导致起重作业中的不良后果，比如地基沉降、地基不稳等问题，严重的甚至会引发事故，影响工程的顺利进行。
在实际工程中，吊车等效荷载的计算要综合考虑多种因素，比如吊装物体的实际重量、其物理性质、作用力的方向和大小、地基的承载能力等等，只有这样才能得出相对准确的吊车等效荷载值，并根据实际情况采取相应的措施来保证起重作业的安全进行。
除了吊车等效荷载的计算之外，还需要根据具体的作业情况来选取合适的吊车型号和相关设备，通过对吊车的搭建、支撑和固定等措施来确保吊车的稳定性和可靠性，以减小地面承载的压力和减轻地基的变形，防止地基的不均匀沉降和失稳。
对于一些特殊工况，比如在软土地基或者斜坡上进行起重作业时，吊车等效荷载的计算要更加谨慎，必须采取相应的加固和防护措施，以确保起重作业的安全和顺利进行。
吊车等效荷载是起重作业中的一项重要工作，只有对其充分认识、合理计算和科学应用，才能有效提高起重作业的安全性和效率，确保工程的顺利进行。
吊车等效荷载的计算是一项重要的工作，对于保障起重安全起到至关重要的作用。
吊车等效荷载的计算是一个复杂的工作，需要考虑多个方面的因素，只有充分理解和正确应用，才能确保起重作业的安全和效率。
吊装方案计算书
吊装方案计算书1.吊车荷载计算Pkmax=(Ta+Tb)/4=(1400+350)*10/4=5KNTa 为单元板块重量（kg）Tb 为小车自重2.横向水平荷载Tk=η(Q+Q1)*10/2N=0.2*(2+0.35)*10/4=1.175KN η系数，取为0.2Q为吊车额定起重量Q1为吊车重量N为吊车一侧车轮数3.纵向水平荷载Tkl=0.1ΣPmax=0.1*4*5=2KN4.吊车梁荷载设计值吊车梁的强度和稳定 P＝αβγPkmax=1.05*1.03*1.4*5=7.57KNT=γTk=1.4*1.175=1.65KN 局部稳定 P=αγPkmax=1.05*1.4*5=7.35KN吊车梁的竖向桡度 P=βPkmax=1.03*5=5.15KN5.强度计算：选用普工20σ＝Mx/ψWx=4PL/4/0.9*237000=7.57*4.8*1000000/0.9*237000=170.4MPa≤f=215MPa强度满足要求！6.稳定计算：σ＝Mx/ψφWx=7.35*4.8*1000000/0.9*237000＝157.7MPa≤f=215MPa稳定性满足要求！7.桡度计算：Vx=PL3/48EI+5QL4/384EI=5.15*1000*4800^3/48*210000*23700000+ 5*0.3*4800^4/384*210000*23700000=2.38+0.41=2.79mm≤L/800=4800/800=6mm桡度满足要求！8. 160x80x4钢方管强度校核校核公式：σ=N/A+M/γW<[fa]=215N/mm^2悬挑梁最危险截面特性：截面面积：A=1856mm^2惯性矩：Ix=6235800mm^4抵抗矩：Wx=77950mm^3弯矩：Mmax=3231200N*mm轴力：N=0Nσmax=N/A+Mmax/γW=0/2400+3231200/1.05*77950=39.478 N/mm^2<215N/mm^2强度能够满足要求。
荷载5 吊车荷载

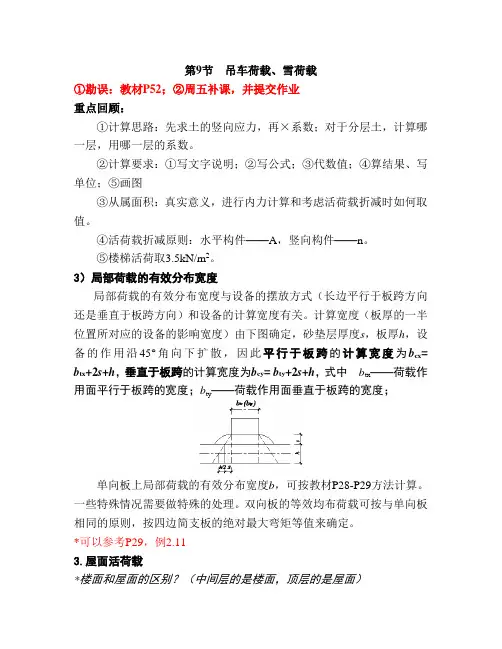

第9节吊车荷载、雪荷载①勘误：教材P52；②周五补课，并提交作业重点回顾：①计算思路：先求土的竖向应力，再×系数；对于分层土，计算哪一层，用哪一层的系数。
②计算要求：①写文字说明；②写公式；③代数值；④算结果、写单位；⑤画图③从属面积：真实意义，进行内力计算和考虑活荷载折减时如何取值。
④活荷载折减原则：水平构件——A，竖向构件——n。
⑤楼梯活荷取3.5kN/m2。
3）局部荷载的有效分布宽度局部荷载的有效分布宽度与设备的摆放方式（长边平行于板跨方向还是垂直于板跨方向）和设备的计算宽度有关。
计算宽度（板厚的一半位置所对应的设备的影响宽度）由下图确定，砂垫层厚度s，板厚h，设备的作用沿45°角向下扩散，因此平行于板跨的计算宽度为b cx= b tx+2s+h，垂直于板跨的计算宽度为b cy= b ty+2s+h，式中b tx——荷载作用面平行于板跨的宽度；b ty——荷载作用面垂直于板跨的宽度；单向板上局部荷载的有效分布宽度b，可按教材P28-P29方法计算。
一些特殊情况需要做特殊的处理。
双向板的等效均布荷载可按与单向板相同的原则，按四边简支板的绝对最大弯矩等值来确定。
*可以参考P29，例2.113.屋面活荷载*楼面和屋面的区别？（中间层的是楼面，顶层的是屋面）①上人屋面：当屋面为平屋面，并由楼梯直达屋面时，有可能出现人群的聚集，按上人屋面考虑均布活荷载。
2.0 kN/m2②不上人屋面：当屋面为斜屋面或设有上人孔的平屋面时，仅考虑施工或维修荷载，按不上人屋面考虑屋面均布活荷载。
0.5 kN/m2 判断屋面是否上人，要看能不能方便地到达屋面并且在屋面停留，而不能想当然。
*毕业设计：顶层设栏杆，电梯机房通到顶层，荷载取什么？③屋顶花园：屋面由于环境的需要有时还设有屋顶花园，屋顶花园除承重构件、防水构造等材料外，尚应考虑花池砌筑、卵石滤水层、花圃土壤等重量。
3.0kN/m2见教材P31，表2-10④直升机停机坪：分轻型、中型和重型分别取值，教材P31，表2-11并且≥5.0kN/m2。
吊车荷载的结构分析
带吊车的结构大多是工业厂房的排架结构，近来也多用于多层工业厂房的框架结构，所以这种可移动荷载的空间整体分析，越来越重要。目前有这种功能的计算软件很少，PKPM软件首先在TAT和SATWE中实现了吊车荷载的空间计算，这为结构设计提供了更先进的设计工具。
一、吊车荷载的定义方式
1.1
其中：γEG为可变荷载的组合值系数，隐含为规范取值，可由用户输入；
γEh、γEV为水平地震作用分项系数和竖向地震作用分项系数，隐含为规范取值，可由用户输入。
在遇到水平风力和地震力时，要考虑两个相互垂直方向的作用。
由以上原则，并根据多层、高层结构的区别，计算出标准内力的组合数。在实际组合时，考虑有利、不利的原则，以及工程设计经验，排列出以下组合数：
吊车水平刹车力作用在上层的柱中间。
二、吊车荷载的计算模型
由于吊车荷载作用在吊车柱的牛腿上，所以在牛腿处应该设置一个标准楼层，并且在沿吊车运行轨迹方向应定义框架梁，如吊车柱在吊车运行轨迹方向没有框架梁，也应把吊车梁作为两端铰接梁输入，吊车荷载的移动顺序是通过轨迹上的梁所确定的，这是吊车运行轨迹方向必须布置梁的原因。
当结构考虑活荷载不利布置，就产生了3项活荷载内力，即活1:全楼一次性加载的弯矩、剪力；活2：不利布置的负弯矩，剪力包络；活3不利布置的正弯矩、剪力包络。
在进行上节的内力组合时，对梁可以得到不利分布的“活2”、“活3”，再加上一次性加荷计算的“活1”，一共3种活荷工况，按上面的组合原则分别对这3种活荷载进行组合，取出正负弯矩包络图并计算配筋。
梁预组合也按照“只考虑轮压的预组合力”和“考虑轮压加刹车的预组合力”这两种情况搜索出梁的包络内力，即为：
预组合1——轮压+刹车包络内力；
吊车荷载计算

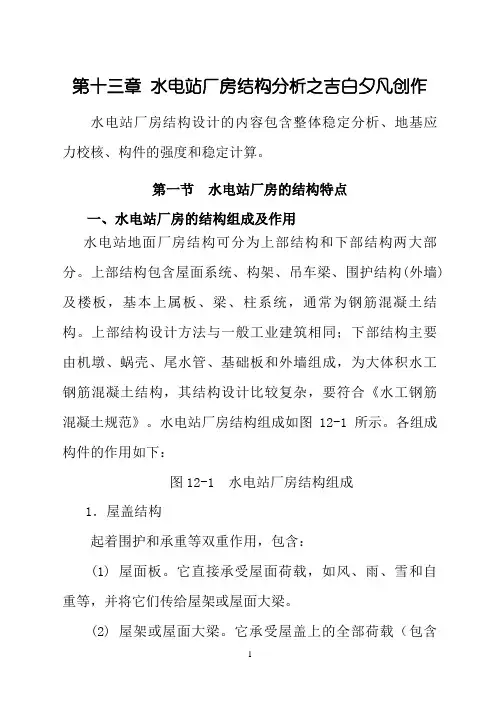

第十三章水电站厂房结构分析之吉白夕凡创作水电站厂房结构设计的内容包含整体稳定分析、地基应力校核、构件的强度和稳定计算。
