全套架桥机安装安全技术交底部门(通用)
架桥机拼装安全技术交底
架桥机拼装安全技术交底
交底内容：
1.架桥机组拼（或定型产品）、悬臂牵引中的平衡稳定及机具配备等，均应按设计要求进行。
2.架桥机就位后，为保持前后支点的稳定，应用方木支垫。
前后支点处，还应用缆风绳封固于墩顶两侧。
3.构件在架桥机上纵向、横向移动时，应平缓进行，卷扬机操作人员应按指挥信号协同动作。
4.全幅宽架桥机吊装的边梁就位前，墩顶作业人员应暂时避开。
5.横移不能一次到位的构件，操作人员应将滑道板、落梁架等准备好，待构件落入后，再进入作业点进行构件顶推（或牵引）横移等项工作。
-全文完-。
架桥机安装与拆除安全技术交底
架桥机安装与拆除安全技术交底工程名称：施工单位分项工程名称交底部门交底人交底时间作业部位施工期限年月日桥梁工程架桥机安装与拆除：一、安装架桥机可能存在的隐患：高处坠落、起重伤害、机械伤害、其他。
二、预防措施1、高处坠落：a：桥面临空处设护栏（钢筋）保护，两幅桥之间设安全网防止人员坠落的可能。
b：为了不发生此类事故，进入现场的人员必须持证上岗，严格遵守安全管理制度和相关的安全操作规程，杜绝违章施工和违反操作规程的现象，由于架桥机最高处有六米的高度，所以进行安装作业的人员必须配戴安全带和安全帽，并正确使用安全防护用品，当扣好吊绳时，待人员上部人员撤离到安全地带后再行起吊。
2、起重伤害：由于是使用吊车进行起吊作业，稍有不慎就会发生物件脱落、钢丝绳断裂、吊车倾覆等事故。
为了防止出现此类事故：参加施工职员必须持证上岗；吊车要进行过细检查，并在安全地带进行试吊作业，如没有妨碍即可进入现场进行施工作业；起重必须有专人进行批示，杜绝多人批示，违章批示；吊绳扣好后，职员不撤离、移动缆风绳无专人拖曳不得起吊。
3、机械伤害：事前拆除所有机械电源，严禁带电作业；安全办理职员进行过细检查，电源未拆除不得起吊。
三、安装作业技术要求1、在桥面上依次按总装图要求组装摆放中支点横移轨道，在桥台上摆放前支点横移轨道，用硬木支垫水平，并保证各轨基础底面差不大于±20mm，纵向间距差不大于±20mm。
要注意的是，组装架桥机应选择在桥面上进行时，直线有用长度不小于50m，组装场地平整，不得有局部凹凸不平现象。
2、在横移轨道上依次吊装摆放前支点、中支点横移台车，然后将前支点、中支点吊至台车上固定，用临时缆绳固定好前支点，中支点用木塞好，保证两支点纵向直线度。
横移轨道下方使用硬木支垫好，轨道铺设应克服桥台或路基横坡，要铺设水平。
3、在前支点、中支点间搭设枕木垛，从前至后组拼引导梁、主导梁单元梁销接引导梁横联和前、后横联，使纵导梁联结成整体。

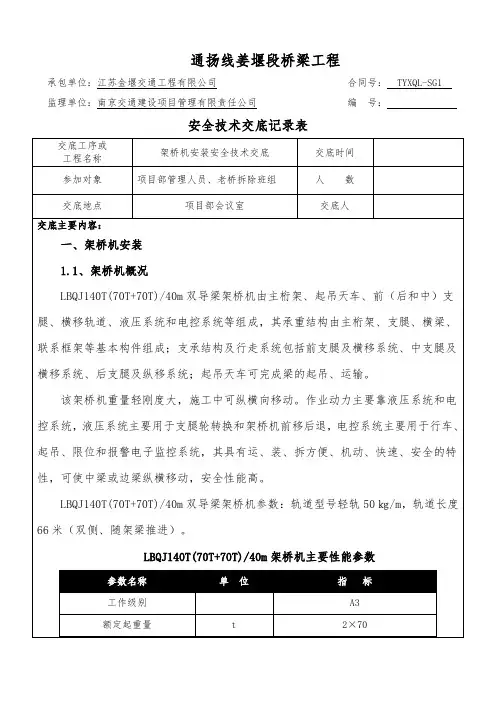

架桥机安装安全技术交底
通扬线姜堰段桥梁工程承包单位：江苏金堰交通工程有限公司合同号： TYXQL-SG1 监理单位：南京交通建设项目管理有限责任公司编号：安全技术交底记录表1、枕木摆放：在桥头或盖梁上横向摆放枕木，两根枕木间距约为0.7米，枕木尽可能水平，摆成一条直线且与前盖梁平行。
2、前方横移单轨道铺在前方1#孔13米跨空心板梁上；后方的横移双轨道铺设在3#孔40米跨空心板梁上。
3、前后轨道平行，净跨距13.5m。
用汽车吊将横移轨道各节摆放在枕木上，用水准仪抄平横移轨道。
横移轨道与枕木有间隙处，用钢板支垫。
4、安放中托轮组下轮组摆放：将电机安装位置朝向后方，把中托下轮组摆放在横移轨道上，尽可能与运梁平车轨道相对。
下轮组电机减速机总成安装：中托下轮组有齿轮边脱离轨道，上涂抹适量的润滑脂，用螺栓把电机减速机总成安装在中托下轮组上，添加齿轮油。
5、旋转座安装：摆放旋转座于中托下轮组上，安装旋转销轴及螺母、垫片。
反托轮组安装：摆放反托轮组于旋转脂座上，安装鞍座销轴并插上开口销。
反托轮组电机减速机总成安装：轮齿上涂抹适量的润滑脂，用螺栓把电机减速机总成安装在反托轮组上。
中托连杆：用销轴把中托下轮组与中托连杆连接，安装开口销。
6、拼装主桁架在桥面上搭起和中托一样高的枕木梁，用汽车吊把前端梁节摆放在中托和枕木垛上。
另搭起一组枕木垛，用销轴把梁节与前节梁连接，安装开口销，然后拆除前一组枕木垛用来搭下一组枕木垛，重复上述步骤按编号依次组拼各梁节。
7、拼装前框架梁用汽车吊吊起前框架，对正主桁架前端的鞍座，插上销轴，插上开口销。
8、拼装后上横梁用汽车吊吊起后上横梁，摆放在末端梁节的横梁固定座上，用螺栓进行了连接并紧固。
9、拼装前支腿泵站安装：将花纹板铺设在前支位置旁边的主桁架内作为工作平台，安放油泵于工作平台上，用铁丝固定在工作平台上，油泵里添加液压油。
千斤顶安装：千斤顶缸体固定端用销轴固定在主梁上的吊耳上，插上开口销，连接高压油管。
电机减速机总成安装：前支轮组有齿轮边向上，轮齿上涂抹适量的润滑脂，用螺栓把电机减速机总成安装在前支轮组上添加齿轮油。
架桥机安装安全技术交底部门
江广高速公路改扩建工程建设项目
施工单位江苏省交通工程集团有限公司合同号JG-GG-2
监理单位南京交通建设项目管理有限责任公司编号
安全技术交底记录表
交底工序或
架桥机安装施工交底时间
工程名称
参加对象
共人交底人
及人数
交底地点记录人
交底主要内容：
一、工程概况
本工程采用JD 150-35型架桥机对银杏路预制箱梁安装，JD 150-35型架桥机由于几何尺寸较大，且重量很重，安装时需要分部件逐一安装。
计划于2015年8月10日组织架桥机相关配件进场并开始拼装。
二、施工进度计划、材料与设备计划
1、设备拼装进度计划
设备进场后，现场施工人员对进场设备数量进行核实，确保没有缺少不见，并对架桥机再次进行全面检查，确保部件及各个系统的完整。
完成上述工作后，对架桥机进行组装。
附组装进度计划表：
2、材料计划表
序号名称规格数量备注
注：要求必须交底到每一个现场作业人员，并由双方签字确认，留下相关书面记录。

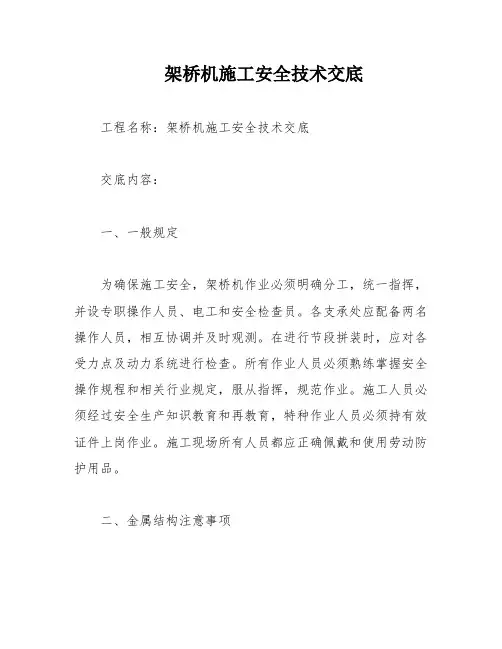

架桥机施工安全技术交底
架桥机施工安全技术交底工程名称：架桥机施工安全技术交底交底内容：一、一般规定为确保施工安全，架桥机作业必须明确分工，统一指挥，并设专职操作人员、电工和安全检查员。
各支承处应配备两名操作人员，相互协调并及时观测。
在进行节段拼装时，应对各受力点及动力系统进行检查。
所有作业人员必须熟练掌握安全操作规程和相关行业规定，服从指挥，规范作业。
施工人员必须经过安全生产知识教育和再教育，特种作业人员必须持有效证件上岗作业。
施工现场所有人员都应正确佩戴和使用劳动防护用品。
二、金属结构注意事项在进行焊接前，应清点各构件，检查各处焊缝及接头情况，并对有缺陷的焊缝进行处理。
检查各处连接是否有错装或漏装，以及调节螺杆的吃丝量。
临时需要焊接时，施焊前应复查组装质量和焊接区的处理情况。
焊接完毕后应清除熔渣和金属飞溅物。
随时检查主要受力构件的焊缝。
在组装好的焊件上施焊时，应按照焊接工艺规定的参数和焊接顺序进行，以控制焊后构件变形。
装卸、运输和堆存时，不得损坏构件并防止变形。
对各类构件的连接接头，必须经过检查合格后方可紧固或焊接。
高强度螺栓连接必须按设计技术要求处理并用专用工具拧紧。
滑移轨道的接头处，不应有凸台，否则应进行修磨，使轨道接头平滑过渡。
三、液压系统注意事项控制台应置于不受雨淋、曝晒和强烈振动的地方，注意作业时的油温变化。
千斤顶固定时，应使油管接头与软管连接成直线。
液压软管不得扭曲，应有较大的弧度。
在进行液压千斤顶作业之前，需要检查油管接头是否连接牢固、无渗漏，油箱油位是否适当，电器部分是否漏电，接地或接零是否可靠，油标、油量是否正常，是否在最低值以上，各阀门手柄是否在规定位置上。
启动油泵后，应检查油泵各油压表压力是否正常，油泵运转是否有异常声响，油泵起动时应注意电流是否正常，各管路接头是否漏油现象，油路是否畅通。
如果各部元件、管路发生故障，操作人员应立即停机，并由经过训练的专职技术人员检查修理，不可擅自拆卸。
在寒冷季节使用液压千斤顶时，液压油温度不得低于10℃；在炎热季节使用时，液压油温度不得超过60℃。
架桥机拼装安全技术交底
架桥机拼装安全技术交底（一）架桥机安装1、安装要求：架桥机的安装应有具有安装资质的单位和具有安装资格的人员进行安装。
安装前到当地地市级技监局特检所申报安装告知。
安装必须严格按照安装方案进行并强调，要对安装人员明确分工，制订岗位责任目标，对全部参加安装人员要进行培训。
（1）参于安装人员必须熟悉本机的结构、技术特征，电器元件的安装必须有专业电工进行安装。
（2）安装前清点：按编号的序号检查各部分组件、部件是否齐全，清点包装并与清单对照，检查数量、种类，检查各组件、总成及其它各构件是否齐全、完好，有无损伤、损坏，重要的安装面有无损伤。
（3）对当天、当班要拼装的部件进行清洁，做好安装所需的工具、机具设备的准备工作。
（4）电器元件的组装：电器元件的组装应根据电器接线图和电器原理图进行安装。
（5）安装时严禁碰、刮伤安装面及连接销、轴、液压缸等的机械加工面。
（6）主要钢结构的连接螺栓安装时，应以螺栓的对称（对角）位置从内向外（或从外向内）逐次旋紧螺母。
（7）吊运时要严格遵守起吊安全操作规程。
（8）待安装的部件要妥善放置，做好防雨、防腐、防尘，适当支垫待安装的部件，使其脱离地面。
各支承点要有足够刚性，支撑牢固，受力平衡。
2、安装1）拼装架桥机的拼装场地需架设梁板大桥桥台后路基上。
先把横移轨道按设计定位放好，并安装前支腿和中支腿。
横移轨道之间用高强螺栓进行连接。
导梁在用枕木累的垛子上进行拼装，为了拼装方便垛子不宜过高。
导梁在拼装时要与桥台垂直，二个导梁中心之间的距离符合施工实际需要，为以后移跨和安装行走平车做准备。
二个导梁拼装完成后，用吊车把导梁吊起来，方便的连接上中支腿和前支腿。
安装完后，在地面上把横梁纵移平车安装好，用吊车把横梁纵移平车吊到导梁钢轨上，然后用吊车再把天车吊到横梁纵移平车的轨道上。
然后开始布线，布完线开始试车，先试横梁纵移平车，看平车行走是否平稳，轮子是否有啃轨现象。
二台平车联机行走是否方向一致，行走速度是否相同，刹车机构是否灵活，如果有故障处立刻进行处理。
安全施工技术交底(架桥机作业)
十一、架梁人员作业处根据工地具体情况由架梁单位自行安装防护栏杆、上下梯子等安全设备。
十二、架梁作业中，向下传递和向上提升工具设备时，应加强了望，建立呼应制度。
十三、非架梁人员不得进入架梁作业区。
十四、架桥机拼装后一定要进行试吊运行，也可用混凝土梁试吊后，架桥机再开始安装作业。
二十、架桥机拼装后一定要进行试吊运行，也可用预制梁试吊后，架桥机再开始安装作业。
二十一、架桥机安装作业时，要经常注意安全检查，每安装一孔必须进行一次全面安全检查，发现问题要停止工作并及时处理后才能继续作业。不允许机械及电气带故障工作。
二十二、安装作业不准超负荷运行，不得斜吊提升作业。
二十三、起吊天车提升作业与携梁行走严禁同时进行，提升结束后必须使预制梁稳定后，再启动起吊天车行走机构使天车携梁平稳前移。
十七、架桥机纵向移动时要作好一切准备工作，要求一次到位，不允许中途停顿。
十八、架桥机两台天车携带预制梁纵向运行时，前支腿部位要求用手拉葫芦（5t）与横移轨道拉紧固定，加强稳定性。预制梁到位后，架桥机需要横移时松开手拉葫芦。
十九、安装桥梁有上下纵坡时，架桥机纵向移位要有防止滑行措施。可采用三角楔铁在轮子前后作防护，坡度大于1%时用卷扬机在架桥机后部及标段
安全技术
交底日期
年月日
第一联
交底人留存
分项工序名称
架桥机作业
安全技术
交底地点
交底
安 全技 术 交 底 内 容
一、架梁前，架梁单位应根据要架桥梁的桥型、梁型、盖梁尺寸进行认真分析，完成临时工程，并完成架梁施工组织设计，使架梁工作处于有序状态。
二、架梁单位在编制施工组织设计时，应同时编制安全技术措施计划，并与生产计划一并实施；架梁所属各项施工辅助设施，事先应有设计，完工后经检查验收签证，确认合格后方可使用。
架桥机作业安全技术交底
架桥机作业安全技术交底工程名称向莆铁路FJ-2标架梁工程施工单位中铁十局向莆铁路FJ-2标指挥部铺架项目部生产部位架桥机施工作业安全技术交底交底时间2010-12-20技术交底内容及要求：一、架梁作业安全规定1、一般规定1）本桥机属于大型起重设备，必须配置固定指挥及操作人员，要求熟知桥机的性能及参数，机组人员须明确分工熟悉各自的工作内容，指挥、术语及信号，必须统一。
2）横移轨道的调整。
轨道全长高差不大于15mm，1#柱轨道中心到2#柱轨道中心（2#柱两根轨道的中心）误差不大于50mm，且轨道下部用钢支撑及硬杂木垫实。
横移轨道端部位于道碴上时，必须清除道碴并搭设枕木垛进行加固支承，且轨道端部略高于轨道中心。
2#柱两根横移轨道必须保持平行，允许偏差10mm。
3）架梁状态时，调整1＃、2#柱间机臂水平高差不大于100mm。
4）过孔状态，每次机臂前行前，需调整1#、2#柱高度保持机臂水平。
5）桥机过孔前用2台5T倒链或专用拉杆将1#柱与梁体或已铺设的轨排连接牢固，过孔时前墩指挥负责0＃柱位置、1#柱情况，观察倾斜程度，如发生倾斜及时拉急停开关。
6）桥机运行过程中，除操作人员外，不允许有人停留在桥机及所吊梁片上，不允许作业人员停留在机臂上。
7）架设边梁机臂横移时，为减少摩擦阻力及减少横梁与曲梁的磨耗，定期需在横梁轨道涂抹二硫化钼-2#润滑脂。
8）保证桥机的安全性，每次过孔及架梁时柱体销轴必须穿插；架梁时，曲梁与机臂必须穿插销轴及紧固锁紧装置。
9）架桥机在非工作状态时，必须用锁轨器连接1#柱走行梁与1#柱横移轨。
10）架梁作业人员应体检合格，无妨碍作业的疾病和生理缺陷，且必须经过专门培训并考试合格后方可上岗。
患有心脏病、高血压、癫痫病及贫血症等患者及年老体弱者，不得从事高处作业，工作前严禁喝酒，并应有足够的睡眠。
11）起重工、电工、电焊工等特种作业人员必须持证上岗。
运、架梁设备操作人员必须经过专门技术培训，经考试合格并取得操作证书后，方可持证上岗。
第3篇大桥预制场架桥机安装安全交底
麻涌河大桥预制场架桥机安装安全交底为了保证麻涌预制场40m架桥机安装的安全、顺利,特编制本安全方案。
1、安装架桥机可能存在的隐患:高处坠落、起重伤害、机械伤害、其他。
2、预防措施:2-1高处坠落:a:桥面临空处设护栏(钢筋)保护,两幅桥之间设安全网防止人员坠落的可能。
b:为了不发生此类事故,进入现场的人员必须持证上岗,严格遵守安全管理制度和相关的安全操作规程,杜绝违章施工和违反操作规程的现象,由于架桥机最高处有六米的高度,所以进行安装作业的人员必须配戴安全带和安全帽,并正确使用安全防护用品,当扣好吊绳时,待人员上部人员撤离到安全地带后再行起吊。
2-2、起重伤害:由于是使用吊车进行起吊作业,稍有不慎就会发生物件脱落、钢丝绳断裂、吊车倾覆等事故。
为了防止出现此类事故:参加施工人员必须持证上岗;吊车要进行过细检查,并在安全地带进行试吊作业,如没有故障即可进入现场进行施工作业;起重必须有专人进行指挥,杜绝多人指挥,违章指挥;吊绳扣好后,人员不撤离、移动缆风绳无专人拖曳不得起吊。
2-3、机械伤害:事前拆除所有机械电源,严禁带电作业;安全管理人员进行过细检查,电源未拆除不得起吊。
三、安装作业技术要求3-1在桥面上依次按总装图要求组装摆放中支点横移轨道,在桥台上摆放前支点横移轨道,用硬木支垫水平,并保证各轨基础底面差不大于±20mm,纵向间距差不大于±20mm。
要注意的是,组装架桥机应选择在桥面上进行时,直线有效长度不小于50m,组装场地平整,不得有局部凹凸不平现象。
3-2在横移轨道上依次吊装摆放前支点、中支点横移台车,然后将前支点、中支点吊至台车上固定,用临时缆绳固定好前支点,中支点用木塞好,保证两支点纵向直线度。
横移轨道下方应用硬木支垫好,轨道铺设应克服桥台或路基横坡,要铺设水平。
3-3在前支点、中支点间搭设枕木垛,从前至后组拼引导梁、主导梁单元梁销接引导梁横联和前、后横联,使纵导梁联结成整体。
架桥机安装(拆卸)安全技术交底
工程名称
长寿但渡大桥及引道工程
分部分项Βιβλιοθήκη 工 程架桥机安装（拆卸）工种
工程名称
分部分项
工 程
工种
一、进入施工现场必须遵守安全操作规程和安全生产纪律，安装拆卸工人必须取得行业建设主管部门颁发的特种作业人员操作证书，方可上岗。
二、架桥机机拆装前，应按照出厂有关规定、架桥机机性能及使用状态和施工现场实际情况，编制拆装作业方法、质量要求和安全技术措施，经企业技术负责人审批后，作为拆装作业技术方案，并向全体作业人员交底。
（二）组装注意事项：1．单向架桥机组装前要确认架桥机的方向是否架桥方向符合，如果不符，则要调换方向才能组装。2．组装前应严格检查各连接处有无损伤、变形情况，各连接部件有无脱落、丢失、损坏等情况，然后按说明书规定的顺序组装。
（三）组装时要认真、细致、防止操作零、部件，组装完毕后要进行全面检查和试运转，其内容如下：1．机电设备运转；2．机臂升降、伸缩及摆头；
垫实、牢靠，确认可靠后，才能进行架梁作业。
交底人签字：
接受交底负责人签字：
日 期：
接受人（全员）签字：
注：本交底一式三份，班组、交底人、资料保管员各一份。
措施，支承面上用硬质木板和木楔填平、垫实，不能用零碎木板或软木料支垫，支垫的长度和宽度应大于柱底尺寸。（6）双梁式架桥机主机支撑油压千斤顶未支承前严禁摆动机臂，机臂摆动范围不得大于设计值。（7）双梁式架桥机在任何情况下禁止前、后机臂同时摆动，只能先后进行，待先摆动的机臂到
位、抄实后，方可摆动另一机臂。（8）双梁架桥机对位后，必须进行全面、仔细地检查，支柱应垂直，前支腿必须支撑在路基上，
采取必要的安全措施。（11）架桥机在自行时，可能串动的部件应予固定。（12）架桥机自行时，应设专人随时观察线路情况，如发现线路情况不好，影响架桥机行车安全时，应立即采取应急措施。（13）严禁用架桥机作为牵引动力拖拉运梁车及架桥机的附属车辆，架桥机自行距离不超过使用说明书的规定。（14）双梁式架桥机在曲线隧道口架梁时，应采取相应的安全措施。
最新整理架桥机安装拆卸安全技术交底
最新整理架桥机安装（拆卸）安全技术交底施工单位：工程名称分部分项工程工种工程名称分部分项工程工种一、进入施工现场必须遵守安全操作规程和安全生产纪律，安装拆卸工人必须取得省级建设主管部门颁发的建筑施工特种作业人员操作证书，方可上岗。
二、架桥机机拆装前，应按照出厂有关规定、架桥机机性能及使用状态和施工现场实际情况，编制拆装作业方法、质量要求和安全技术措施，经企业技术负责人审批后，作为拆装作业技术方案，并向全体作业人员交底。
三、测量定位和场面地平整：架桥机一般在桥头路基上拼装。
拼装场地要有一定的工作面，地基有足够承载力，满足架桥机安装及试运荷载的要求（使用说明书）；场地可设纵坡，但要求平顺，纵坡不能超过3%；测定运梁平车纵向运行轨道中心线及前、中及顶高支腿位置。
四、架桥机的组装（一）组装对线路的要求1．组装架桥机原则上应在直线上进行，直线的有效长度一般应长于架桥机全长，在困难条件下可在半径大于600m的曲线上进行，但曲线不应有超高。
2．组装地段的线路应经过整修并在维修组所在位置进行适当加固，使其路面的承载能力和线路质量满足架桥机的需要。
（二）组装注意事项1．单向架桥机组装前要确认架桥机的方向是否架桥方向符合，如果不符，则要调换方向才能组装。
2．组装前应严格检查各连接处有无损伤、变形情况，各连接部件有无脱落、丢失、损坏等情况，然后按说明书规定的顺序组装。
（三）组装时要认真、细致、防止操作零、部件，组装完毕后要进行全面检查和试运转，其内容如下：1．机电设备运转；2．机臂升降、伸缩及摆头；3．起重小车的起吊、行走、横移及制动；4．主机的走行及制动；5．前支柱（零号柱）的起落；6．拖拉机构运转。
五、架桥机对桥头线路的要求（一）架桥机大轴重作用路基地段，线路必须加固压道，其加固和压道的要求按TBJ 213 中的有关规定执行。
（二）架桥机行走地段的线路质量必须达到使用说明书。
架桥机安装(拆卸)安全技术交底
（二）架桥机停妥后，除制动风压应随时保持在规定值外，尚须采用铁楔或木楔楔在车轮下或拧
紧手制动。
（三）单梁式架桥机伸机臂前要将起重小车拖至规定位置并固定。
（四）单梁式架桥机机臂伸缩时，二号柱插销必须全部插好。伸缩机臂时，机臂与机身应成一条
定位置予以固定。自行速度不大于3km/h。
（九）双梁式架桥机应尽量减少悬臂走行距离，悬臂走行须使起重行车处于主梁的规定位置并使
之制动，一般不许通过设有超高的弯道，运行速度不得大于3km/h。
（十）双梁式架桥机悬臂走行时机臂与主梁应保持直线状态，特殊情况下需整机臂的角度时，应
采取必要的安全措施。
（十一）架桥机在自行时，可能串动的部件应予固定。
工程名称
分部分项
工 程
工种工程名称分部来自项工 程工种一、进入施工现场必须遵守安全操作规程和安全生产纪律，安装拆卸工人必须取得省级建设主管部门颁发的建筑施工特种作业人员操作证书，方可上岗。
二、架桥机机拆装前，应按照出厂有关规定、架桥机机性能及使用状态和施工现场实际情况，编制拆装作业方法、质量要求和安全技术措施，经企业技术负责人审批后，作为拆装作业技术方案，并向全体作业人员交底。
（五）计算和测量架桥机通过小曲线和隧道时，有无超限现象并采取相应措施。
（六）架桥机过便桥前应验算桥的受力情况，确认安全后才能通行。
（七）架桥机组在电力线路下面作业或通过时，架桥机与导线间的距离应符合JBJ 213有关要求。
（八）禁止单梁式架桥机全悬走行，自行时须将机臂缩回，插上固定销，同时将起重小车拖至规
（三）组装时要认真、细致、防止操作零、部件，组装完毕后要进行全面检查和试运转，其内容如下：
架桥机操作安全交底
八、其他注意事项：
1、在梁板上行走时，特别注意梁板上的预留钢筋，预防绊倒，造成坠落。
2、配备相应的通讯设备，保持良好的沟通，预防操作人员操作失误。3、所有电机的螺旋部位，应该配备相应的防护罩，避免发生危险
5、登高前，施工负责人应对全体人员进行现场安全教育。
6、检查所用的登高工具和安全用具（如安全帽、安全带、梯子、跳板、防护板、安全网）必须安全可靠，严禁冒险作业7、高空作业区地面要划出禁区，用竹篱笆围起，并挂上“闲人免进”、“禁止通行”等警示牌。
8、靠近电源（低压）线路作业前，应先联系停电。确认停电后方可进行工作，并应设置绝缘档壁。作业者最少离开电线（低压）2公尺以外。禁止在高压线下作业。
②吊物件时禁止从人头及设备上越过。③吊物操作要平稳，物品应有引导绳，不准摆晃。3、离开工作地时应将吊物放下，吊钩升到规定高度，切断电源。
4、运行时，任何人发出停车信号均应立即停车。5、操作中必须精力集中，与下面密切配合。操作时不准吸烟、吃东西和与他人谈话。
6、操作中要始终做到稳起、稳行、稳落。在造近邻车或接近人时必须及时告警。7、操作中严格执行"十不吊"：
4、炮车的传动轴部位应加设防护挡板，避免绞伤。
5、梁板架设完毕后必须做好临时支撑，预防倾倒。
接受交底人签字：
凡有下列情况之一者，禁止使用起重吊机:
1、钢丝绳达到报废标准。
2、吊钩、滑轮、卷筒达到报废标准。
3、制动器的制动力矩刹不住额定载荷，制动片磨损严重时应及时更换。4、主要受力件有裂纹、开焊。
5、车轮裂纹、掉片、严重啃轨。
架桥机安全技术交底
安全技术交底书交底时间年月日单位名称中铁二十局一公司大思高速6标项目部作业班组架梁一队作业（地点）茭白大桥、镇家屯大桥、七里冲大桥、七里冲分离立交桥架桥机架梁安全技术交底一、工程概况本施工队负责茭白大桥、镇家屯大桥、七里冲大桥、七里冲分离立交桥等四座桥梁共计496片小箱梁运输及安装任务。
梁板采用炮车运输到桥头位置，梁板架设采用JSHB40160型三角桁架双导梁架桥机架设。
该机采用三角桁架做主要承载受力构件，各部件间通过销轴、螺栓连接，起重能力达160T，吊梁起升速度可达0.5m/min，吊梁纵移速度达5m/min，整机长度可随架设梁跨长度变化而变化，最大跨度可达40m。
二、施工作业特点及安全防范措施梁板架设施工是集机械化作业和人工配合为一体的复杂施工工艺。
施工中架桥机承担梁板的平面运输和；垂直运输任务，且架桥机控制系统采用的是自动化控制系统，这样在梁板安装操作中对操作人员自身素质和团队默契配合都要求特别高，因此施工中稍不注意就会造成不良后果，且施工中存在多种危险源和危险点：施工中存在触电危险、高空坠落、高空落物、机械坍塌、梁板倾倒、吊具断裂、雷电电击、电控系统故障、液压系统故障等不安全隐患，针对架梁施工中存在的诸多安全隐患，特此制定以下针对性的安全防范措施。
1、安全用电措施1）、施工现场的用电线路、设施的安装和使用必须符合安装规范和安全操作规程，严格按施工组织设计进行架设，严禁任意拉线接电。
2）、现场临时用电线路的安装、维修、拆除由取得特殊工种上岗证的专职电工操作。
并要定期检查，建立安全技术档案。
3）、所有电线路采用“三相五线制”，机电设备必须按“一机一闸一漏电保护”设保护装置。
场内禁止使用裸体导线，架设的电力线路应符合有关规定要求。
潮湿或条件较差的施工现场的电气设备必须采用保护接零。
4)所有电线均应架空，高架有难度的要用钢管或胶套管保护过地，架桥机天车必须安装专门的电缆传送轨道；5)保护零线中间和末端必须重复接地，严禁与工作零线混接，产生振动的设备的重复接地不少于两处；6）所有电动机具电源都必须通过触电保护器，电线绝缘良好无破损，插座完整，接线正确，严禁将工作零线错接到地极孔中，严禁用电线代替插头直接插入插座内；7）电气设备保险丝的额定电流应与其负荷容量相适应，禁止使用其他金属丝代替保险丝；8）接地线截面不小于25平方毫米。
架桥机操作安全技术交底
架桥机操作安全技术交底一、架桥机纵向运转轨道两侧规定高度要求对应水平，保持平稳。
前、中、后支腿各横向运转轨道要求水平，并严格控制间距，三条轨道必须平行。
二、斜交桥梁混凝土梁安装时，架桥机前、中、后支腿行走轮位置，左右轮要前后错开，其间距可根据斜交角度计算，以便支腿轮可在同一横向轨道上运转（具体事宜请与制造单位联系）。
三、架桥机纵向移动要做好一切准备工作，要求一次到位，不允许中途停顿。
四、架桥机天车携带混凝土梁纵向运转时，前支腿部位要求用手拉葫芦（5t）与横移轨道拉紧固定，加强稳定性。
五、安装桥梁有上下纵坡时，架桥机纵向移位要有防止滑行措施。
例如：采用三角铁块在轮子前后作防护，特别中腿距梁端很近，移位时要注意控制。
六、架桥机拼装后一定要进行吊重试吊运转，也可用混凝土梁试吊后，架桥机再运转到位开始安装作业。
七、架桥机安装作业时，要经常注意安全检查，每安装一孔必须进行1次全面安全检查，发现问题要停止工作并快速进行处理后才能继续作业。
不允许机械电气带故障工作。
八、安装作业不准超负荷运转，不得斜吊提升作业。
九、连接销子加工材质必须按设计图纸要求进行，不得用低钢号加工代替。
十、五级风以上禁止作业，必须用索具稳固架桥机和起吊天车，架桥机停止工作时要切断电源，防止意外事故的发生。
十一、架桥机纵向就位必须严格控制位置尺寸，确保混凝土预制梁安装顺利就位。
十二、由于架桥机属桥梁安装大型专用设备，架桥机作业必须分工明确，统一指挥，要设专职操作人员、专职电工和专职安全员。
要有严格的施工组织及措施，确保施工安全。
人员基本条件如下：指挥员1名：熟悉桥梁结构及起重工作的基本要求。
首先熟悉架桥机的结构、拼装程序、操作方法和使用说明书中的要求，并具备一定的组织能力，熟悉指挥信号，责任心强；电工一名：能看懂架桥机电路图并能按图接线，能在工作中快速排除故障，责任心强，业务熟练，反应敏捷者担任和负责架桥机的操作；液压工1名：熟悉液压系统的基本知识和使用及维修技能，能正确操作和排除有关故障；起重工3名：具备多年从事起重工作的经历，责任心强，具备一定的力学知识，熟悉起重机操作章程和安全规程，工作认真负责，一丝不苟；辅助工3名：具备一定的文化知识，身强力壮，能吃苦耐劳，肯钻研业务的青年，并作为培养的对象使用。
架桥机安拆安全技术交底模板
一、交底对象全体参与架桥机安装与拆除作业的施工人员、技术人员、管理人员及安全监督人员。
二、交底时间[具体日期]三、交底内容1. 安全生产责任制- 施工单位应建立健全安全生产责任制，明确各级人员的安全职责。
- 施工单位应指定专人负责架桥机安装与拆除作业的安全管理工作。
2. 安全技术要求- 架桥机安装与拆除作业必须遵守国家有关安全生产法律法规和行业标准。
- 严格按照施工方案进行操作，不得擅自更改。
3. 安装前的准备工作- 施工前应对施工现场进行安全检查，确保场地平整、无障碍物。
- 对架桥机及配件进行验收，确保其符合技术要求。
- 安装前对施工人员进行安全技术培训，提高安全意识。
4. 安装过程中的安全措施- 高处作业人员必须佩戴安全带、安全帽，并正确使用安全防护用品。
- 使用吊车进行起吊作业时，吊车司机、指挥员、挂钩工等人员必须持证上岗。
- 起重作业必须有专人指挥，严禁多人指挥、违章指挥。
- 吊绳扣好后，人员必须撤离到安全地带，严禁在吊物下方作业。
- 严禁带电作业，确保电源完全切断。
5. 拆除过程中的安全措施- 拆除作业前应制定详细的拆除方案，明确拆除顺序、方法及安全措施。
- 拆除过程中，严禁操作人员站在架桥机上作业。
- 拆除过程中，必须确保吊物平稳、可靠，防止发生脱落、碰撞等事故。
- 拆除过程中，操作人员应随时注意周围环境，确保自身安全。
6. 应急预案- 制定架桥机安装与拆除作业的应急预案，明确事故发生时的应急措施。
- 施工现场应配备必要的安全防护设施和应急救援设备。
7. 作业现场管理- 施工现场应设置安全警示标志，明确作业区域和禁止区域。
- 作业现场应保持整洁，确保施工通道畅通。
- 施工单位应加强对作业现场的安全巡查，及时发现并消除安全隐患。
四、注意事项1. 施工单位应加强对施工人员的安全教育，提高安全意识。
2. 施工人员必须遵守安全操作规程，严禁违章作业。
3. 施工单位应定期对施工人员进行安全培训，提高其安全技能。
架桥机安全交底
JD—010安全技术交底施工单位名称单位工程名称施工部位施工内容安全技术交底内容一、通用安全交底1、进入施工现场必须首先搞好三级安全教育和安全技术交底，三级安全教育经公司级、项目级、班组级培训后，经考试合格后方可入岗。
未满18周岁人员严禁上岗作业。
2、进入施工现场必须正确戴好安全帽，高处临边或者高空作业正确穿好安全带。
3、各工种操作人员，必须熟悉该工种安全操作规程，并严格按照该工种安全操作规程进行操作。
4、每天作业前，作业人员首先观察周边环境是否存在安全隐患，确保安全后方可操作。
5、施工现场严格按照“四不伤害”不伤害自己、不伤害他人、不被别人伤害、保护别人不受伤害。
6、施工作业时，严禁上下交叉作业，作业人员首先观察上面或下面是否有其他操作人员，确保安全后，方可操作。
7、施工人员发现安全隐患时，要立即向班组长或安全管理人员报告，采取相关措施处理后，方可进行操作，如果有重大危险源的区域，要有针对性的安全技术交底和安全应急措施，现场必须要专职安全人员进行监督。
8、施工作业人员每完成一道施工工序后，现场要及时工完场清，及时清理后周边存在危险杂物。
9、施工现场如果发现有人员受伤时，要及时向班组长或安全管理人员报告，并参与抢救伤员，并拨打120急救。
10、施工现场安全防护，严禁私自拆除，如临边防护、洞口防护、外架连墙件、安全警示牌等。
11、严禁酒后上班，严禁穿拖鞋上班，严禁打架斗殴。
凡是患有高血压、心脏病、癫痫病等作业人员严禁进入施工现场作业。
12、使用临时用电时严禁私拉乱接，需要接线时，通知专业电工接线。
13、各施工作业人员下班途中，要严格遵守交通规则，严禁无证驾驶和酒后骑车和开车。
路过人行道时候，要遵守红灯停，绿灯行，严禁横穿公路。
骑电瓶车和摩托车人员，严禁超载搭载人员。
二、专项安全技术交底1. 架桥机纵向运行轨道两侧规定高度要求对应水平，保持平稳。
前、中、后支腿各横向运行轨道要求水平，并严格控制间距，三条轨道必须平行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江广高速公路改扩建工程建设项目
施工单位江苏省交通工程集团有限公司合同号JG-GG-2
监理单位南京交通建设项目管理有限责任公司编号
安全技术交底记录表
交底工序或
架桥机安装施工交底时间
工程名称
参加对象
共人交底人
及人数
交底地点记录人
交底主要内容：
一、工程概况
本工程采用JD 150-35型架桥机对银杏路预制箱梁安装，JD 150-35型架桥机由于几何尺寸较大，且重量很重，安装时需要分部件逐一安装。
计划于2015年8月10日组织架桥机相关配件进场并开始拼装。
二、施工进度计划、材料与设备计划
1、设备拼装进度计划
设备进场后，现场施工人员对进场设备数量进行核实，确保没有缺少不见，并对架桥机再次进行全面检查，确保部件及各个系统的完整。
完成上述工作后，对架桥机进行组装。
附组装进度计划表：
2、材料计划表
序号名称规格数量备注
注：要求必须交底到每一个现场作业人员，并由双方签字确认，留下相关书面记录。
