模电实验报告常用电子仪器的使用

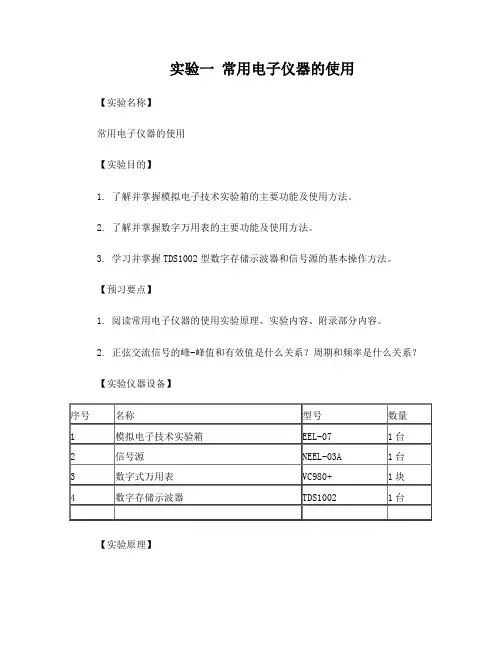

实验一常用电子仪器的使用
实验一常用电子仪器的使用【实验名称】常用电子仪器的使用【实验目的】1. 了解并掌握模拟电子技术实验箱的主要功能及使用方法。
2. 了解并掌握数字万用表的主要功能及使用方法。
3. 学习并掌握TDS1002型数字存储示波器和信号源的基本操作方法。
【预习要点】1. 阅读常用电子仪器的使用实验原理、实验内容、附录部分内容。
2. 正弦交流信号的峰-峰值和有效值是什么关系？周期和频率是什么关系？【实验仪器设备】【实验原理】在模拟电子线路实验中经常使用的电子仪器有模拟电子技术实验箱、信号源、数字万用表以及数字存储示波器等。
它们在一起，可以完成对模拟电子线路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向。
以连线简捷调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1-1所示。
接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
信号源的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
图1-11．模拟电子技术实验箱EEL-07型模拟电子技术实验箱主要有以下几部分组成：（1）直流供电区：提供±5V、±12V四路直流稳压电源。
（2）元器件：包括蜂鸣器、电位器、高频变压器、电阻、稳压二极管、整流二极管、指示灯、三极管、继电器、功率三极管和集成功率放大器。
（3）布线区：用来插接元件和导线，搭建实验电路。
配有2只8脚集成电路插座和1只14脚集成电路插座。
结构及导电机制：布线区面板以大焊孔为主，其周围以十字花小孔结构相结合，构成接点的连接形式，每个大焊孔与它周围的小孔都是相通的。
（4）直流稳压电源电路：包括变压器，提供9V、15V、18V的交流电压；整流桥；滤波电容；三端集成稳压器。
使用实验箱时需要注意：a．开电源时，先开总电源开关，再开实验箱开关；关电源时，先关实验箱开关，后关总电源开关。
b．安装电路和检查电路故障的过程不能带电作业，应在关断电源的情况下操作。

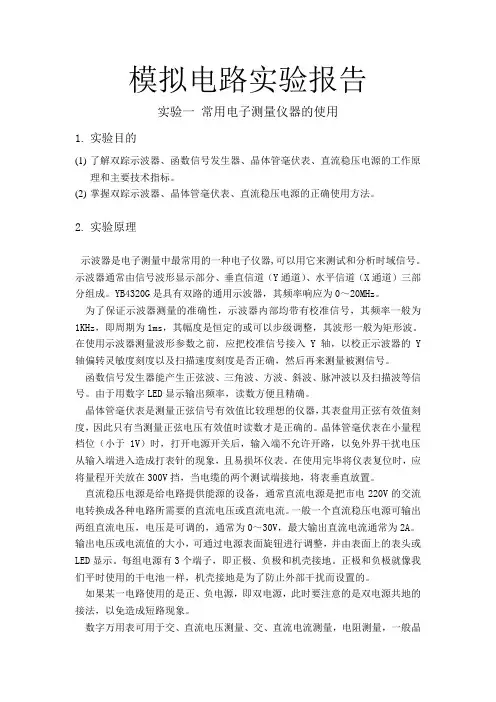

模拟电路实验报告-常用电子测量仪器的使用
模拟电路实验报告实验一常用电子测量仪器的使用1.实验目的(1)了解双踪示波器、函数信号发生器、晶体管毫伏表、直流稳压电源的工作原理和主要技术指标。
(2)掌握双踪示波器、晶体管毫伏表、直流稳压电源的正确使用方法。
2.实验原理示波器是电子测量中最常用的一种电子仪器,可以用它来测试和分析时域信号。
示波器通常由信号波形显示部分、垂直信道（Y通道）、水平信道（X通道）三部分组成。
YB4320G是具有双路的通用示波器，其频率响应为0～20MHz。
为了保证示波器测量的准确性，示波器内部均带有校准信号，其频率一般为1KHz，即周期为1ms，其幅度是恒定的或可以步级调整，其波形一般为矩形波。
在使用示波器测量波形参数之前，应把校准信号接入Y轴，以校正示波器的Y 轴偏转灵敏度刻度以及扫描速度刻度是否正确，然后再来测量被测信号。
函数信号发生器能产生正弦波、三角波、方波、斜波、脉冲波以及扫描波等信号。
由于用数字LED显示输出频率，读数方便且精确。
晶体管毫伏表是测量正弦信号有效值比较理想的仪器，其表盘用正弦有效值刻度，因此只有当测量正弦电压有效值时读数才是正确的。
晶体管毫伏表在小量程档位（小于1V）时，打开电源开关后，输入端不允许开路，以免外界干扰电压从输入端进入造成打表针的现象，且易损坏仪表。
在使用完毕将仪表复位时，应将量程开关放在300V挡，当电缆的两个测试端接地，将表垂直放置。
直流稳压电源是给电路提供能源的设备，通常直流电源是把市电220V的交流电转换成各种电路所需要的直流电压或直流电流。
一般一个直流稳压电源可输出两组直流电压，电压是可调的，通常为0～30V，最大输出直流电流通常为2A。
输出电压或电流值的大小，可通过电源表面旋钮进行调整，并由表面上的表头或LED显示。
每组电源有3个端子，即正极、负极和机壳接地。
正极和负极就像我们平时使用的干电池一样，机壳接地是为了防止外部干扰而设置的。
如果某一电路使用的是正、负电源，即双电源，此时要注意的是双电源共地的接法，以免造成短路现象。
模电实验一常用电子仪器使用
理解电子测量原理
通过实际操作，我了解了示波 器如何显示信号波形，万用表 如何测量电压、电流等参数， 对电子测量的原理有了更深入 的理解。
培养实验技能和素养
实验过程中，我学会了如何正 确连接电路、如何排除简单故 障、如何准确读取数据等实验 技能，同时也培养了严谨的实 验态度和素养。
实验安全须知
在实验前确保已经了解所有仪器的正确使用方法和注意 事项。
在实验结束后，应将所有仪器关闭并整理好，避免能源 浪费或造成安全隐患。
在使用过程中，避免仪器短路或过载，以免造成仪器损 坏或人员伤害。
在实验过程中，如遇到任何问题或困难，应及时向老师 或同学请教，不要私自拆卸或修理仪器。
02 电子仪器介绍
模电实验一：常用电子仪器使用
目录
• 实验介绍 • 电子仪器介绍 • 仪器使用方法 • 实验操作与注意事项 • 实验总结与思考
01 实验介绍
实验目的
掌握常用电子仪器的 使用方法和操作流程。
了解电子仪器在模拟 电路实验中的应用和 重要性。
学习如何正确读取和 记录实验数据。
实验设备
万用表 示波器
信号发生器 交流电源
03 仪器使用方法
万用表的使用方法
总结词
测量电压、电流和电阻的常用工 具
详细描述
选择合适的量程，连接红黑表笔， 正确接入电路，读取测量结果。
注意事项
避免在带电情况下测量高电压，使 用后及时关闭电源，定期校准。
示波器的使用方法
总结词
注意事项
观察信号波形和测量信号参数的仪器
注意探头的接地，避免信号过载，定 期校准。

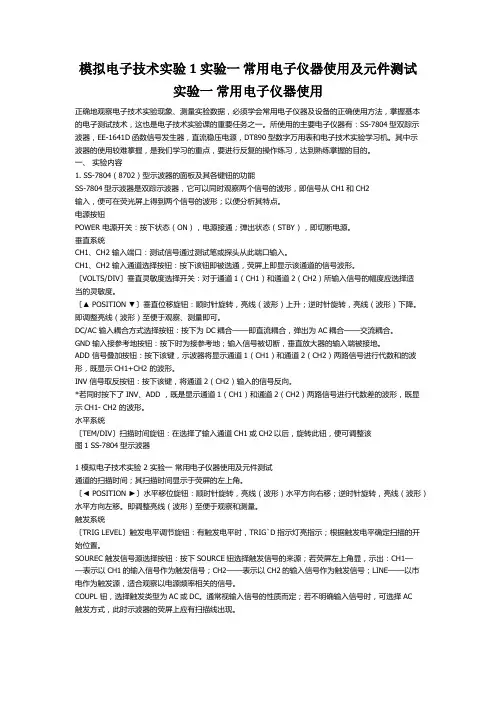

模电实验常用仪器的介绍及操作
模拟电子技术实验 1 实验一常用电子仪器使用及元件测试实验一常用电子仪器使用正确地观察电子技术实验现象、测量实验数据，必须学会常用电子仪器及设备的正确使用方法，掌握基本的电子测试技术，这也是电子技术实验课的重要任务之一。
所使用的主要电子仪器有：SS-7804型双踪示波器，EE-1641D函数信号发生器，直流稳压电源，DT890型数字万用表和电子技术实验学习机。
其中示波器的使用较难掌握，是我们学习的重点，要进行反复的操作练习，达到熟练掌握的目的。
一、实验内容1. SS-7804（8702）型示波器的面板及其各键钮的功能SS-7804型示波器是双踪示波器，它可以同时观察两个信号的波形，即信号从CH1和CH2输入，便可在荧光屏上得到两个信号的波形；以便分析其特点。
电源按钮POWER 电源开关：按下状态（ON），电源接通；弹出状态（STBY），即切断电源。
垂直系统CH1、CH2 输入端口：测试信号通过测试笔或探头从此端口输入。
CH1、CH2 输入通道选择按钮：按下该钮即被选通，荧屏上即显示该通道的信号波形。
〔VOLTS/DIV〕垂直灵敏度选择开关：对于通道1（CH1）和通道2（CH2）所输入信号的幅度应选择适当的灵敏度。
〔▲ POSITION ▼〕垂直位移旋钮：顺时针旋转，亮线（波形）上升；逆时针旋转，亮线（波形）下降。
即调整亮线（波形）至便于观察、测量即可。
DC/AC 输入耦合方式选择按钮：按下为 DC耦合——即直流耦合，弹出为 AC耦合——交流耦合。
GND 输入接参考地按钮：按下时为接参考地；输入信号被切断，垂直放大器的输入端被接地。
ADD 信号叠加按钮：按下该键，示波器将显示通道1（CH1）和通道2（CH2）两路信号进行代数和的波形，既显示CH1+CH2 的波形。
INV 信号取反按钮：按下该键，将通道2（CH2）输入的信号反向。
*若同时按下了INV、ADD ，既是显示通道1（CH1）和通道2（CH2）两路信号进行代数差的波形，既显示CH1- CH2 的波形。

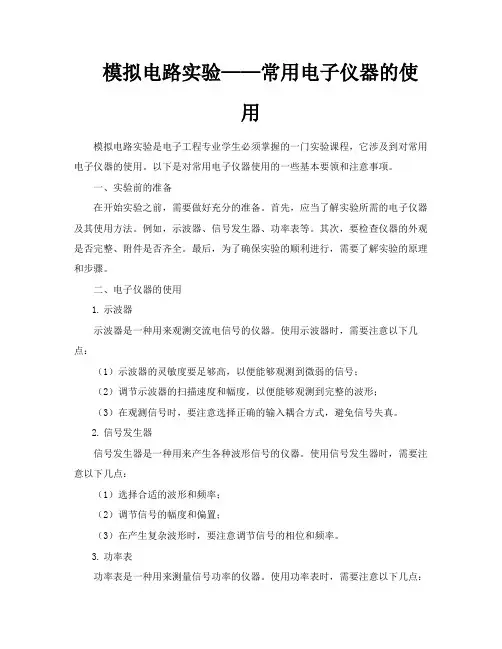

模拟电路实验——常用电子仪器的使用
模拟电路实验——常用电子仪器的使用模拟电路实验是电子工程专业学生必须掌握的一门实验课程，它涉及到对常用电子仪器的使用。
以下是对常用电子仪器使用的一些基本要领和注意事项。
一、实验前的准备在开始实验之前，需要做好充分的准备。
首先，应当了解实验所需的电子仪器及其使用方法。
例如，示波器、信号发生器、功率表等。
其次，要检查仪器的外观是否完整、附件是否齐全。
最后，为了确保实验的顺利进行，需要了解实验的原理和步骤。
二、电子仪器的使用1.示波器示波器是一种用来观测交流电信号的仪器。
使用示波器时，需要注意以下几点：（1）示波器的灵敏度要足够高，以便能够观测到微弱的信号；（2）调节示波器的扫描速度和幅度，以便能够观测到完整的波形；（3）在观测信号时，要注意选择正确的输入耦合方式，避免信号失真。
2.信号发生器信号发生器是一种用来产生各种波形信号的仪器。
使用信号发生器时，需要注意以下几点：（1）选择合适的波形和频率；（2）调节信号的幅度和偏置；（3）在产生复杂波形时，要注意调节信号的相位和频率。
3.功率表功率表是一种用来测量信号功率的仪器。
使用功率表时，需要注意以下几点：（1）选择合适的量程和测量单位；（2）在测量大功率信号时，需要使用正确的负载阻抗；（3）注意保护功率表，避免过载或短路。
三、实验注意事项1.安全第一在实验过程中，一定要注意安全。
遵守实验室的安全规章制度，不要在实验室内随意触碰电源和线缆。
特别是在使用功率较大的仪器时，一定要保持距离，避免受伤。
2.保持整洁实验过程中，要注意保持实验环境的整洁。
避免仪器设备被尘土污染，注意保持通风。
在连接电路时，要注意线缆的排列和接口的插接顺序，避免出现错误。
3.认真记录在进行实验时，要认真记录实验数据和波形。
可以使用笔记本或电子文档来记录数据，并标注好实验条件和时间。
这些记录将有助于对实验结果进行分析和总结，同时也有助于日后的数据查找和分析。
4.节约资源在实验过程中，要注意节约资源。

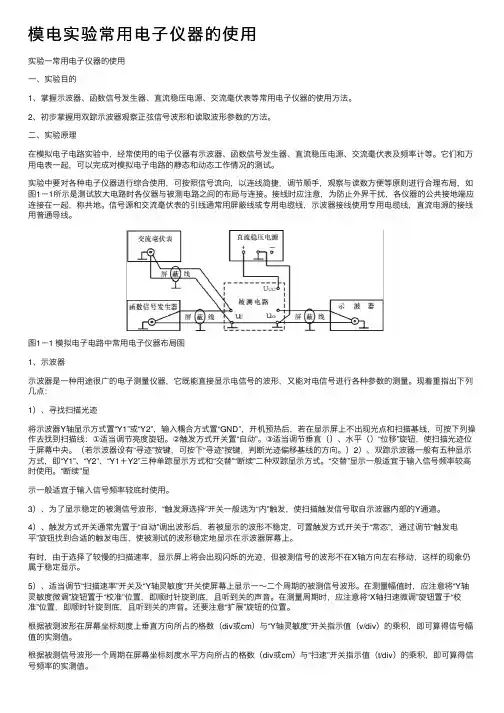

模电实验常用电子仪器的使用
模电实验常⽤电⼦仪器的使⽤实验⼀常⽤电⼦仪器的使⽤⼀、实验⽬的1、掌握⽰波器、函数信号发⽣器、直流稳压电源、交流毫伏表等常⽤电⼦仪器的使⽤⽅法。
2、初步掌握⽤双踪⽰波器观察正弦信号波形和读取波形参数的⽅法。
⼆、实验原理在模拟电⼦电路实验中，经常使⽤的电⼦仪器有⽰波器、函数信号发⽣器、直流稳压电源、交流毫伏表及频率计等。
它们和万⽤电表⼀起，可以完成对模拟电⼦电路的静态和动态⼯作情况的测试。
实验中要对各种电⼦仪器进⾏综合使⽤，可按照信号流向，以连线简捷，调节顺⼿，观察与读数⽅便等原则进⾏合理布局，如图1－1所⽰是测试放⼤电路时各仪器与被测电路之间的布局与连接。
接线时应注意，为防⽌外界⼲扰，各仪器的公共接地端应连接在⼀起，称共地。
信号源和交流毫伏表的引线通常⽤屏蔽线或专⽤电缆线，⽰波器接线使⽤专⽤电缆线，直流电源的接线⽤普通导线。
图1－1 模拟电⼦电路中常⽤电⼦仪器布局图1、⽰波器⽰波器是⼀种⽤途很⼴的电⼦测量仪器，它既能直接显⽰电信号的波形，⼜能对电信号进⾏各种参数的测量。
现着重指出下列⼏点：1）、寻找扫描光迹将⽰波器Y轴显⽰⽅式置“Y1”或“Y2”，输⼊耦合⽅式置“GND”，开机预热后，若在显⽰屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。
②触发⽅式开关置“⾃动”。
③适当调节垂直（）、⽔平（）“位移”旋钮，使扫描光迹位于屏幕中央。
（若⽰波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的⽅向。
）2）、双踪⽰波器⼀般有五种显⽰⽅式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显⽰⽅式和“交替”“断续”⼆种双踪显⽰⽅式。
“交替”显⽰⼀般适宜于输⼊信号频率较⾼时使⽤。
“断续”显⽰⼀般适宜于输⼊信号频率较底时使⽤。
3）、为了显⽰稳定的被测信号波形，“触发源选择”开关⼀般选为“内”触发，使扫描触发信号取⾃⽰波器内部的Y通道。
4）、触发⽅式开关通常先置于“⾃动”调出波形后，若被显⽰的波形不稳定，可置触发⽅式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显⽰在⽰波器屏幕上。
模电实验报告常用电子仪器的使用
第3章 模拟电子技术实验3.1 实验一 常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器——数字示波器，函数信号发生器、交流毫伏表的主要技术指标、性能及正确使用方法。
2. 初步掌握用数字示波器观察信号波形和读取波形参数的方法；初步掌握函数信号发生器的正确使用；掌握交流毫伏表的使用。
3. 学习并掌握仿真软件Multisim 中基本仪器的使用。
二、实验原理与实验电路设计为了顺利开展模拟电路实验，必须掌握常用电子仪器的正确使用方法。
本实验将通过对示波器校准信号的测量、函数信号发生器输出信号的测量，学习三种电子仪器的基本使用方法。
本实验也将学习Multisim 模拟电路实验中经常使用的仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表、数字万用表等。
应用这些仪器可以完成对模拟电路的调试和测试工作。
模拟电路静态测试时，常用数字万用表直流电压档测静态工作点。
进行动态测试时，常需加入输入信号；函数信号发生器用来产生输入信号（例如正弦交流信号）；示波器用于显示并测量输出信号；交流毫伏表用来测量正弦信号有效值。
仿真软件中虚拟仪器的使用。
在实验过程中，为方便调试、观察与读数，对电子测量仪器与被测实验电路之间进行合理的布局，常见的布局如图3.1.1所示。
图3.1.1 实验电路的测量示意图在实验中，所有测试仪器的接地端应与实验电路的接地端连接在一起，如图3.1.1所示，否则引入的干扰不仅会使实验电路的工作状态发生变化，而且将使测量结果出现误差。
注意：测试仪器的信号端绝不能与接地端相连，否则发生短路。
1. Multisim 四、实验过程、步骤及内容中虚拟仪器的使用使用Multisim 的示波器、万用表测量信号发生器输出信号，电路连接如图所示。
信号发生器 1（XFG1）输出 1.0KHz ，幅值为 2.0V 的正弦波。
设置 XFG1 的 Frequency （频率） 为 1kHz ，Amplitude （幅值）为 2V ，Offset （直流偏量）为 0V 。
模电实验——常用电子仪器的使用
实验1.11.1 示波器的使用示波器的使用示波器是一种用途十分广泛的电子测量仪器。
它能把电信号变换成看得见的图像，便于人们研究电信号的变化过程。
利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、幅度等等。
示波器分模拟式和数字式两种。
模拟示波器的显示装置是电子管，而数字示波器的核心是高速微处理器。
数字示波器功能强，能存储波形，目前正在取代模拟示波器。
但模拟实验所用的GOS-60为模拟示波器。
示波器很重要的一个技术参数是信号带宽信号带宽信号带宽，即测量信号的频带宽度。
GOS-60能测试的波形的最高频率为20MHz 。
相同功能的示波器，带宽越高，价格也越贵。
1. 示波器的基本结构及原理此部分参看实验指导书第3到第5页。
2.2.示波器的面板示波器的面板示波器的操作主要就是调节其面板上的各种按键和旋钮，使屏幕出现清晰稳定的信号波形。
示波器不论什么样的，其面板是有共性的，学习时主要是掌握这些共性的东西，要记住英文名。
图1.1 示波器左下方面板图1.1中，左侧起为：CAL 校准信号、INTEN 辉度调节旋钮、FOCUS 聚焦调节旋钮、TRACE ROCATION 轨迹旋转（当水平轨迹与刻度线不平行时，用螺丝刀调整）、POWER 按键。
示波器一般都自带一个内部的校准信号 “CAL ”输出，该校准信号的幅度、周期是已知并且是固定不变的，一般是频率为1KHz ，峰峰值V P-P 为2V 的方波信号。
用它可以判断示波器自身工作是否正常。
图1.2 示波器右侧上方面板图1.2的左侧HORIZONTAL水平方向区域，调整波形的X轴参数。
常用的为：POSITION水平位置旋钮TIME/DIV扫描时间旋钮：表示显示屏上水平一大格（即1cm）对应的时间间隔×10 MAG按键：按下，信号水平方向放大10倍SWP. V AR.扫描微调校准旋钮：测量信号周期频率时，要顺时针拧到底。
实验：常用电子仪器的使用
实验:常用电子仪器的使用和常用元器件的测试1、示波器测量前的调节与准备。
模拟示波器在测量之前首先打开电源开关，按照表１所示正确调节和设置各旋钮,使得屏幕上能看到两条亮度适中、清晰的扫描线，然后再将探头接入测试点。
“AUTOＳＥT”按键即可，关键是如何根据测量要求设置菜单变量，表2是示波器面板上各个菜单设置情况。
将机内的标准方波信号输入到CＨ１通道，用示波器测量这个信号，在坐标纸上记录波形，并标注好参数.测量数据记录到表3中并分析讨论（峰峰值和周期要按所列格式记录）。
用数字示波器测量电压峰峰值、高电平、低电平、周期时必须用三种方法：第一种方法是直接使用面板上的“MEASURＥ”按钮，然后在显示屏上读数；第二种方法是先读出波形垂直所占格数或水平所占格数，然后用“格数×倍率（V/DIＶ，S／DＩV）”方式计算相应电压或时间;第三种方法是用游标来测量。
如果是模拟示波器，只用第二种方法即可．1） 用“格数×倍率(Ｖ/ＤI Ｖ,Ｓ／DI Ｖ）"方式测量信号高、低电平时的步骤:输入信号从某个通道输入后,首先将该通道的耦合方式拨到GND 位置，在屏幕上会显示一条扫描基线，该扫描基线代表0V 电压的位置,调节上下位移旋钮使基线固定于某个标尺上，记住该位置.然后将耦合方式调节到DC 耦合,屏幕上显示脉冲信号，参考标尺读出高、低电平等电压值.注意耦合方式由ＧＮD 调至D Ｃ后，上下位移旋钮不可再调。
2） 用数字示波器测量电压时，注意面板上探头设置的倍率，实际测量值是读数除以探头倍率。
3） 探头检测示波器的探头线接入波形以后，一般要将示波器面板上的部分旋钮作相应调整，比如根据被测信号电压大小调节C Ｈ１、ＣH2电压灵敏度旋钮,根据被测信号频率大小调节扫描速率等等.但如果出现的仍然是扫描线,最常见的是示波器的探头和连接电缆损坏,此时应首先检查探头。
探头故障绝大部分出现在学生使用中操作不当造成地线接触不良或断开。
模电实验报告(1)
模拟电路课程设计实验一常用电子测量仪器的使用1.实验目的(1)了解双踪示波器、函数信号发生器、晶体管毫伏表、直流稳压电源的工作原理和主要技术指标。
(2)掌握双踪示波器、晶体管毫伏表、直流稳压电源的正确使用方法。
2.实验原理示波器是电子测量中最常用的一种电子仪器,可以用它来测试和分析时域信号。
示波器通常由信号波形显示部分、垂直信道（Y通道）、水平信道（X通道）三部分组成。
YB4320G是具有双路的通用示波器，其频率响应为0～20MHz。
为了保证示波器测量的准确性，示波器内部均带有校准信号，其频率一般为1KHz，即周期为1ms，其幅度是恒定的或可以步级调整，其波形一般为矩形波。
在使用示波器测量波形参数之前，应把校准信号接入Y轴，以校正示波器的Y 轴偏转灵敏度刻度以及扫描速度刻度是否正确，然后再来测量被测信号。
函数信号发生器能产生正弦波、三角波、方波、斜波、脉冲波以及扫描波等信号。
由于用数字LED显示输出频率，读数方便且精确。
晶体管毫伏表是测量正弦信号有效值比较理想的仪器，其表盘用正弦有效值刻度，因此只有当测量正弦电压有效值时读数才是正确的。
晶体管毫伏表在小量程档位（小于1V）时，打开电源开关后，输入端不允许开路，以免外界干扰电压从输入端进入造成打表针的现象，且易损坏仪表。
在使用完毕将仪表复位时，应将量程开关放在300V挡，当电缆的两个测试端接地，将表垂直放置。
直流稳压电源是给电路提供能源的设备，通常直流电源是把市电220V的交流电转换成各种电路所需要的直流电压或直流电流。
一般一个直流稳压电源可输出两组直流电压，电压是可调的，通常为0～30V，最大输出直流电流通常为2A。
输出电压或电流值的大小，可通过电源表面旋钮进行调整，并由表面上的表头或LED显示。
每组电源有3个端子，即正极、负极和机壳接地。
正极和负极就像我们平时使用的干电池一样，机壳接地是为了防止外部干扰而设置的。
如果某一电路使用的是正、负电源，即双电源，此时要注意的是双电源共地的接法，以免造成短路现象。
常用电子仪器的使用的实验报告
实验一、常用电子仪器的使用一、实验目的1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法;2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法;电路实验箱的结构、基本功能和使用方法;二、实验原理在模拟电子电路实验中,要对各种电子仪器进行综合使用,可按照信号流向,以接线简捷,调节顺手,观察与读数方便等原则进行合理布局;接线时应注意,为防止外界干扰,各仪器的公共接地端应连接在一起,称共地;1．信号发生器信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形;输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节;输出信号电压幅度可由输出幅度调节旋钮进行连续调节;操作要领：1按下电源开关;2根据需要选定一个波形输出开关按下;3根据所需频率,选择频率范围选定一个频率分挡开关按下、分别调节频率粗调和细调旋钮,在频率显示屏上显示所需频率即可;4调节幅度调节旋钮,用交流毫伏表测出所需信号电压值;注意：信号发生器的输出端不允许短路;2．交流毫伏表交流毫伏表只能在其工作频率范围内,用来测量300伏以下正弦交流电压的有效值;操作要领：1）为了防止过载损坏仪表,在开机前和测量前即在输入端开路情况下应先将量程开关置于较大量程处,待输入端接入电路开始测量时,再逐档减小量程到适当位置;2）读数：当量程开关旋到左边首位数为“1”的任一挡位时,应读取0～10标度尺上的示数;当量程开关旋到左边首位数为“3”的任一挡位时,应读取0～3标度尺上的示数;3仪表使用完后,先将量程开关置于较大量程位置后,才能拆线或关机; 3．双踪示波器示波器是用来观察和测量信号的波形及参数的设备;双踪示波器可以同时对两个输入信号进行观测和比较;操作要领：1）时基线位置的调节开机数秒钟后,适当调节垂直↑↓和水平←→位移旋钮,将时基线移至适当的位置;2）清晰度的调节适当调节亮度和聚焦旋钮,使时基线越细越好亮度不能太亮,一般能看清楚即可;3）示波器的显示方式示波器主要有单踪和双踪两种显示方式,属单踪显示的有“Y1”、“Y2”、“Y1+Y2”,作单踪显示时,可选择“Y1”或“Y2”其中一个按钮按下;属双踪显示的有“交替”和“断续”,作双踪显示时,为了在一次扫描过程中同时显示两个波形,采用“交替”显示方式,当被观察信号频率很低时几十赫兹以下,可采用“断续”显示方式;4）波形的稳定为了显示稳定的波形,应注意示波器面板上控制按钮的位置：a“扫描速率”t/div开关------根据被观察信号的周期而定一般信号频率低时,开关应向左旋;反之向右旋;b“触发源选择”开关------选内触发;c“内触发源选择”开关------应根据示波器的显示方式来定,当显示方式为单踪时,应选择相应通道如使用Y1通道应选择Y1内触发源的内触发源开关按下;当显示方式为双踪时,可适当选择三个内触发源中的一个开关按下;d“触发方式”开关------常置于“自动”位置;当波形稳定情况较差时,再置于“高频”或“常态”位置,此时必须要调节电平旋钮来稳定波形;5在测量波形的幅值和周期时,应分别将Y轴灵敏度“微调”旋钮和扫描速率“微调”旋钮置于“校准”位置顺时针旋到底;三、实验设备1、信号发生器2、双踪示波器3、交流毫伏表4、万用表四、实验内容1．示波器内的校准信号用机内校准信号方波：f=1KHz VP—P=1V对示波器进行自检;1）输入并调出校准信号波形①校准信号输出端通过专用电缆与Y1或Y2输入通道接通,根据实验原理中有关示波器的描述,正确设置和调节示波器各控制按钮、有关旋钮,将校准信号波形显示在荧光屏上;②分别将触发方式开关置“高频”和“常态”位置,然后调节电平旋钮,使波形稳定;2）校准“校准信号”幅度将Y轴灵敏度“微调”旋钮置“校准”位置即顺时针旋到底,Y轴灵敏度开关置适当位置,读取信号幅度,记入表1—1中;表1—13校准“校准信号”频率将扫速“微调”旋钮置“校准”位置,扫速开关置适当位置,读取校准信号周期,记入表1—1中;2．示波器和毫伏表测量信号参数令信号发生器输出频率分别为500Hz、1KHz、5KHz,10KHz,有效值均为1V 交流毫伏表测量值的正弦波信号;调节示波器扫速开关和Y轴灵敏度开关,测量信号源输出电压周期及峰峰值,计算信号频率及有效值,记入表1—2中;表1—21V 10KHz ×5 10000 ×3．交流电压、直流电压及电阻的测量1）打开模拟电路实验箱的箱盖,熟悉实验箱的结构、功能和使用方法;2）将万用表水平放置,使用前应检查指针是否在标尺的起点上,如果偏移了,可调节“机械调零”,使它回到标尺的起点上;测量时注意量程选择应尽可能接近于被测之量,但不能小于被测之量;测电阻时每换一次量程,必须要重新电气调零;3）用交流电压档测量实验箱上的交流电源电压6V、10V、14V；用直流电压档测量实验箱上的直流电源电压±5V、±12V；用电阻档测量实验箱上的10Ω、1KΩ、10KΩ、100KΩ电阻器,将测量结果记入自拟表格中;交流电压V 直流电压V 电阻Ω标称值 6 10 14 ＋12 －12 ＋5 －5 10 1K 10K 实测值测量仪表万用表万用表V万用表Ω档位量程10V 50V 50V 10V ×1×100×1K刻度线序号4 2 2 3 1五、实验报告1．画出各仪器的接线图;答：各仪器的接线图如下：或2．列表整理实验数据,并进行分析总结;表1—1的实验数据与标准值完全相同,表1—2的实验数据中与示波器测得的有效值与毫伏表的数据1V略有出入相对误差3%;产生误差的原因可能是：1视觉误差2仪表误差3．问答题：1某实验需要一个f=1KHz、u i=10mv的正弦波信号,请写出操作步骤;答：操作步骤：①将信号发生器和交流毫伏表的黑夹子与黑夹子相接,红夹子与红夹子相接;在开机前先将交流毫伏表量程开关置于较大量程处,待接通电源开关开始测量时,再逐档减小量程到适当位置;②按下信号发生器的正弦波形输出开关,选择频率范围1K开关按下,然后分别调节频率粗调和细调旋钮,在频率显示屏上显示1KHz即可;③调节幅度调节旋钮,用交流毫伏表测出所需信号电压值;交流毫伏表量程选择“30mV”档,读数从“0~3”标尺上读取;2为了仪器设备的安全,在使用信号发生器和交流毫伏表时,应该注意什么答：①在使用信号发生器时,应该注意信号发生器的输出端不允许短路;②在使用交流毫伏表时,为了防止过载损坏仪表,在开机前和输入端开路情况下,应先将量程开关置于较大量程处,待输入端接入电路开始测量时,再逐档减小量程到适当位置;3要稳定不同输入通道的波形时,应如何设置内触发源选择开关答：要稳定不同输入通道的波形时,可按下表设置内触发源选择开关4一次实验中,有位同学用一台正常的示波器去观察一个电子电路的输出波形,当他把线路及电源都接通后,在示波器屏幕上没有波形显示,请问可能是什么原因,应该如何操作才能调出波形来答：。
模电实验3--常用模电实验仪表仪器的使用
模电实验3--常用模电实验仪表仪器的使用实验一常用电子仪器的使用一实验目的1、了解示波器、低频信号发生器和毫伏表的基本性能；2、掌握用示波器观察和测试信号波形的原理和方法。
二实验仪器示波器、低频信号发生器、晶体管毫伏表或晶体管电压表、直流稳压电源、万用表。
三实验要求1、能正确使用功率函数信号发生器输出满足幅度和频率要求的正弦信号；2、能正确使用双踪示波器观察正弦信号、并能测量正弦信号的基本参数；3、能正确使用毫伏表测量正弦电压的大小；4、能正确使用直流稳压电源输出满足要求的直流电压；5、能正确使用万用表测量电阻、电压和电流。
四实验原理示波器、低频信号发生器、晶体管毫伏表是电子线路实验中常用的三种基本测量仪器，示波器主要用于观察信号波形随时间变化的规律，研究电路的瞬态过程，它是时域测量仪器，它还可用来测量信号的幅度，周期及波形上任何两点之间的时间参数，低频信号发生器作为被测量电路的信号源。
晶体管毫伏表用来测量正弦信号有效值的大小，在电子线路实验中，低频信号发生器和晶体管毫伏表均用于研究被测电路的稳态过程，是稳态测量仪器，本实验就是练习使用这三种基本电子仪器，掌握他们的使用方法。
实验连接框图如图1-1所示。
仪器连接时注意接地并使其接触良好，仪器连接要采用屏蔽线或同轴电缆，在进行实验测量之前，仪器要先预热，使其进入稳定工作状态。
图1-1 实验仪器连接示意图示波器是利用受电压信号控制的电子束扫描示波管的荧光屏，从而在示波管的荧光屏上显示出电压信号的波形的电子仪器。
常用的有单踪示波器（只能显示一个电压信号波形）和双踪示波器（能同时显示两个电压信号波形）。
示波器常用控制件主要有电源开关、亮度调节旋钮、聚焦调节旋钮、垂直位移（Y1位移、Y2位移）旋钮、垂直方式按钮、垂直灵敏度旋转开关、垂直灵敏度微调旋钮、耦合方式选择按钮、水平位移旋钮、扫描速度旋转开关、扫描速度微调旋钮、触发源选择按钮、内触发方式选择按钮等多个，不同品牌与型号的示波器有差异。
常用电子仪器的使用实验报告
常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器,掌握其使用方法。
2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。
3、掌握几种典型信号的幅值，有效值和周期的测量。
二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示。
为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。
1.示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。
（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。
“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。
（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
（4）触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。
模电实验报告模板 1 常用电子仪器的使用
实验报告专业：姓名：学号：日期：桌号：课程名称：模拟电子技术基础实验指导老师：蔡忠法成绩：________________ 实验名称：常用电子仪器的使用一、实验目的1. 了解示波器、函数信号发生器、毫伏表等电子仪器的基本原理。
2. 掌握示波器、函数信号发生器、毫伏表等电子仪器的使用方法。
二、实验器材双踪示波器、函数信号发生器、晶体管毫伏表、数字万用表三、实验内容1. 示波器单踪显示练习2. 函数信号发生器练习3. 晶体管毫伏表练习4. 示波器双踪显示练习5. 测试函数发生器的同步输出波形6. 数字万用表使用练习四、实验原理、步骤和实验结果1. 示波器单踪显示练习实验原理：实验步骤：1) 探头连校准信号，在屏幕上调出稳定的波形。
2) 测量方波的幅度和频率。
3) 测量方波的上升沿和下降沿时间。
实验数据记录：实验小结：1) 测量上升时间和下降时间的方法是：2) 示波器使用注意事项是：2. 函数信号发生器练习实验原理：实验步骤：1) 调节函数信号发生器输出三角波，送示波器显示稳定的波形。
2) 将频率分别调到1 kHz、10 kHz、100 Hz。
3) 将三角波幅度调到50mV（峰值）。
4) 从示波器中读出三角波频率。
实验数据记录：实验小结：函数信号发生器使用注意事项是：3. 晶体管毫伏表练习实验原理：实验步骤：1) 调节函数信号发生器输出1 k Hz正弦波，送示波器显示稳定的波形。
2) 调节幅度至约1.4V峰值（用示波器测量）。
3) 同时用毫伏表测正弦波有效值，调节正弦波幅度精确至有效值1V（用毫伏表测量）。
4) 从示波器中读出此时的正弦波幅值，记入表中。
实验数据记录：4. 示波器双踪显示练习实验原理：实验步骤：1) 示波器CH1、CH2均不加输入信号，采用自动触发方式。
2) 扫速开关置于扫速较慢位置（如0.5 s/div挡），将“显示方式”开关分别置为“交替”和“断续”，观察并描述两条扫描线的显示特点。
《常用电子仪器的使用》的实验报告
《常用电子仪器的使用》的实验报告一、实验目的1、了解常用电子仪器的基本工作原理和主要性能指标。
2、掌握常用电子仪器的正确使用方法和操作步骤。
3、能够运用常用电子仪器进行电路参数的测量和电路性能的测试。
4、培养实践操作能力和解决实际问题的能力。
二、实验仪器1、示波器：用于观察电信号的波形、测量电压、频率等参数。
2、函数信号发生器：产生各种不同类型的信号，如正弦波、方波、三角波等。
3、直流稳压电源：提供稳定的直流电压输出。
4、数字万用表：测量电阻、电容、电压、电流等电学量。
三、实验原理1、示波器原理示波器是一种用于显示电信号波形的仪器。
它通过将输入的电信号转换为垂直方向的偏转电压和水平方向的扫描电压，从而在荧光屏上显示出信号的波形。
示波器可以测量信号的幅度、周期、频率、相位等参数。
2、函数信号发生器原理函数信号发生器是一种能够产生多种波形的电子仪器。
它通常基于集成电路和模拟电路技术，通过调节相关的参数，如频率、幅度、占空比等，可以输出不同类型和参数的信号。
3、直流稳压电源原理直流稳压电源的作用是将交流电源转换为稳定的直流电源输出。
它通常由变压器、整流电路、滤波电路和稳压电路组成。
通过调整稳压电路中的元件参数，可以实现输出电压的稳定。
4、数字万用表原理数字万用表采用数字技术，将测量的电学量转换为数字信号，并通过显示屏显示出来。
它可以测量直流电压、交流电压、直流电流、交流电流、电阻、电容、二极管、三极管等参数。
四、实验内容及步骤1、示波器的使用（1）接通示波器电源，预热一段时间。
（2）调节“辉度”、“聚焦”和“水平位移”、“垂直位移”旋钮，使屏幕上显示出清晰的扫描线。
（3）选择合适的输入通道，并将探头与被测信号源连接。
（4）调节“垂直灵敏度”和“水平扫描速度”旋钮，使波形在屏幕上显示合适的大小和周期。
（5）测量信号的幅度和周期，并记录测量结果。
2、函数信号发生器的使用（1）接通函数信号发生器电源。
（2）选择所需的波形，如正弦波、方波或三角波。
常用电子仪器的使用实验报告
常用电子仪器的使用实验报告一、实验目的本次实验的主要目的是掌握常用电子仪器的基本使用方法，了解各种电子仪器的功能和性能特点，为今后的实验工作打下坚实的基础。
二、实验器材1. 数字万用表：用于测量电压、电流、电阻等参数。
2. 示波器：用于观察信号的波形和频率特性。
3. 函数发生器：用于产生各种波形的信号。
4. 信号采集卡：用于将模拟信号转换为数字信号。
5. PCB板：用于搭建电路实验平台。
三、实验内容1. 数字万用表的使用(1)正确连接电源和测试引线。
(2)选择合适的量程档位。
(3)进行电压、电流、电阻等基本测量。
(4)学会使用功能键进行数据记录和计算。
2. 示波器的使用(1)正确连接电源和测试引线。
(2)选择合适的通道和放大倍数。
(3)观察信号的波形和频率特性。
(4)学会使用控制键进行波形调节和锁定。
3. 函数发生器的使用(1)正确连接电源和测试引线。
(2)选择合适的振荡频率和幅值。
(3)观察输出波形的变化。
(4)学会使用控制键进行波形调节和锁定。
4. 信号采集卡的使用(1)正确连接电脑和采集卡。
(2)安装驱动程序。
(3)选择合适的输入通道和采样率。
(4)进行模拟信号的数据采集和处理。
5. PCB板的制作与调试(1)设计电路原理图。
(2)选用合适的元器件并进行焊接。
(3)进行电路测试和调试。
(4)优化电路性能并撰写实验报告。
四、实验心得与体会通过本次实验，我深刻认识到了常用电子仪器在科研实验中的重要性和必要性。
在实际操作过程中，我遇到了一些问题，例如电路连接不牢固、元器件损坏等，但通过不断尝试和请教老师同学，最终都得到了解决。
我还学会了如何使用示波器观察信号波形、如何使用函数发生器产生各种波形信号以及如何使用PCB板搭建电路实验平台等技能。
这些技能不仅对我今后的科研工作有帮助，而且也为我今后的人生道路奠定了坚实的基础。
本次实验让我受益匪浅，我会继续努力学习和掌握更多的电子仪器使用方法，为将来的科研工作做好充分准备。
模电实验一 常用电子仪器的使用
模电实验一常用电子仪器的使用一、实验目的1.了解实验室常用的电子仪器：示波器、信号源、交流毫伏表、频率计的主要技术指标、性能，并学会正确的使用方法。
2.通过实际操作初步掌握用双踪示波器观测正弦信号并读取波形参数的方法。
3.掌握数字万用表检测电子元器件的方法以及检测电路的方法。
4.学会电子实验的一般方法及步骤。
二、实验原理见示波器、数字万用表、信号发生器的使用说明书。
三、实验设备与器件1.多功能信号发生器（含频率计）2.双踪示波器YB4320 CA80203.数字万用表（交流毫伏表）4.T X0833 02 电子学综合实验板Ⅱ四、实验内容(一) 示波器的使用1.测量示波器本身的自校准信号（波形：方波；频率：f=1kHz±2%；电压幅度：V m=500mV±30%；占空比：50%；此信号用于示波器进行自检）。
（1）调出“校准信号（CAL）”波形，画出波形图（A）用示波器探头将“校准（CAL）信号”输出端与Y A（或Y B）输入插口接通，调节示波器各相关旋钮，将触发方式开关置“自动”位置，触发源选择开关置“常态”，根据“校准信号”的频率和幅值正确选择扫速度开关（t/div）及Y轴灵敏度开关（v/div）的位置，则此时应在荧光屏上显示一个或数个周期的方波。
（B）分别将触发方式开关置“高频”位置，并同时调节触发器电平旋钮，调节稳定波形。
体会一下不同触发方式的操作特点。
（C）画出波形图，标明周期幅度U PP（2）调校“校准信号”幅度将Y轴灵敏度微调旋钮置“校准（CAL）”位置，Y轴灵敏度开关置适当位置，读取校准信号的幅值，将其记入表1-1。
（3）调校“标准信号”频率将扫描速度微调旋钮置“校准”位置，扫描速度开关置适当位置，读取“标准信号”的周期，并用频率计进行校核，将得到的结果记入表1-1。
（4）测量“校准信号”的上升时间和下降时间。
调节“Y轴灵敏度”开关位置及微调旋钮，并移动波形，使方波波形在垂直方向上正好占据中心轴上，且上、下对称，以便读取波形的参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告专业：姓名：学号：日期：桌号：
课程名称：模拟电子技术基础实验指导老师：蔡忠法成绩：________________ 实验名称：常用电子仪器的使用
一、实验目的
1. 了解示波器、函数信号发生器、毫伏表等电子仪器的基本原理。
2. 掌握示波器、函数信号发生器、毫伏表等电子仪器的使用方法。
二、实验器材
双踪示波器、函数信号发生器、晶体管毫伏表、数字万用表
三、实验内容
1. 示波器单踪显示练习
2. 函数信号发生器练习
3. 晶体管毫伏表练习
4. 示波器双踪显示练习
5. 测试函数发生器的同步输出波形
6. 数字万用表使用练习
四、实验原理、步骤和实验结果
1. 示波器单踪显示练习
实验原理：
实验步骤：
1) 探头连校准信号，在屏幕上调出稳定的波形。
2) 测量方波的幅度和频率。
3) 测量方波的上升沿和下降沿时间。
实验数据记录：
实验小结：
1) 测量上升时间和下降时间的方法是：
2) 示波器使用注意事项是：
2. 函数信号发生器练习
实验原理：
实验步骤：
1) 调节函数信号发生器输出三角波，送示波器显示稳定的波形。
2) 将频率分别调到1 kHz、10 kHz、100 Hz。
3) 将三角波幅度调到50mV（峰值）。
4) 从示波器中读出三角波频率。
实验数据记录：
实验小结：
函数信号发生器使用注意事项是：
3. 晶体管毫伏表练习
实验原理：
实验步骤：
1) 调节函数信号发生器输出1 k Hz正弦波，送示波器显示稳定的波形。
2) 调节幅度至约1.4V峰值（用示波器测量）。
3) 同时用毫伏表测正弦波有效值，调节正弦波幅度精确至有效值1V（用毫伏表测量）。
4) 从示波器中读出此时的正弦波幅值，记入表中。
实验数据记录：
4. 示波器双踪显示练习
实验原理：
实验步骤：
1) 示波器CH1、CH2均不加输入信号，采用自动触发方式。
2) 扫速开关置于扫速较慢位置（如0.5 s/div挡），将“显示方式”开关分别置为“交替”
和“断续”，观察并描述两条扫描线的显示特点。
3) 扫速开关置于扫速较快位置（如5μs/div挡），将“显示方式”开关分别置为“交替”
和“断续”，观察并描述两条扫描线的显示特点。
实验结果记录：
实验小结：（什么情况下用交替显示方式？什么情况下用断续显示方式？）
5. 测试函数发生器的同步输出波形
实验步骤：
1) 用函数信号发生器调出约1kHz和1V的方波，用示波器双踪显示方式观察函数信号发
生器的输出端（OUTPUT）和同步端（SYNC）的波形。
2) 调节方波的幅度，观察它们的幅值变化情况。
3) 调节方波的频率，观察它们的频率变化情况。
4) 函数信号发生器输出改为三角波，观察它们的变化情况。
5) 函数信号发生器输出改为正弦波，观察它们的变化情况。
实验结果记录：
实验小结：
函数信号发生器同步输出端的功能是：
6. 数字万用表使用练习
实验原理：
1) 万用表的通断挡在在检查线路连接时非常有用。
2) 万用表的二极管挡在测量时，LCD显示二极管的正向压降。
实验步骤：
1) 数字万用表的通断测试（模电实验箱）。
2) 用万用表判别二极管的阳极和阴极，测量其正向压降。
实验结果记录：
五、实验收获
1.
2.
3.
六、思考与讨论
1. 示波器单通道显示时，如何选择触发源（CH1还是CH2）？
2. 有时示波器显示的波形闪烁或左右移动，能否避免？若能避免，应如何调？
3. 测量正弦电压幅值可用哪几种仪器？哪种最好
七、体会与心得（选做）。
