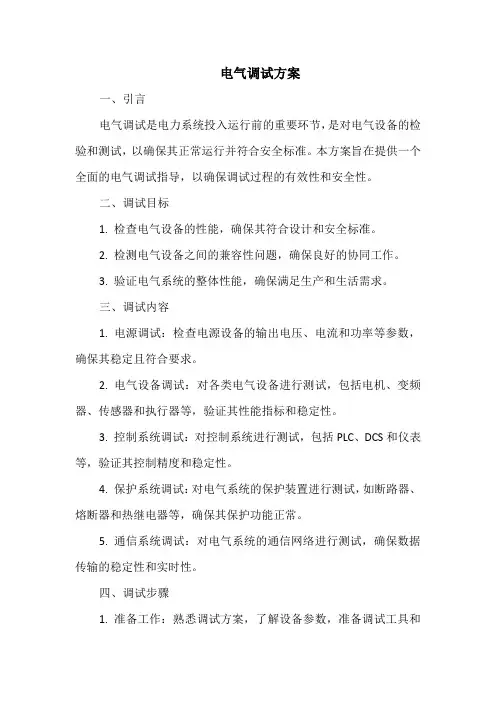

电气调试方案
电气调试方案一、引言电气调试是电力系统投入运行前的重要环节，是对电气设备的检验和测试，以确保其正常运行并符合安全标准。
本方案旨在提供一个全面的电气调试指导，以确保调试过程的有效性和安全性。
二、调试目标1. 检查电气设备的性能，确保其符合设计和安全标准。
2. 检测电气设备之间的兼容性问题，确保良好的协同工作。
3. 验证电气系统的整体性能，确保满足生产和生活需求。
三、调试内容1. 电源调试：检查电源设备的输出电压、电流和功率等参数，确保其稳定且符合要求。
2. 电气设备调试：对各类电气设备进行测试，包括电机、变频器、传感器和执行器等，验证其性能指标和稳定性。
3. 控制系统调试：对控制系统进行测试，包括PLC、DCS和仪表等，验证其控制精度和稳定性。
4. 保护系统调试：对电气系统的保护装置进行测试，如断路器、熔断器和热继电器等，确保其保护功能正常。
5. 通信系统调试：对电气系统的通信网络进行测试，确保数据传输的稳定性和实时性。
四、调试步骤1. 准备工作：熟悉调试方案，了解设备参数，准备调试工具和安全防护用品。
2. 电源调试：检查电源设备的各项参数，并记录在案。
3. 电气设备调试：根据设备类型和规格，逐一进行测试并记录结果。
4. 控制系统调试：对控制系统的控制精度和稳定性进行测试，并记录结果。
5. 保护系统调试：对电气系统的保护装置进行测试，确保其正常工作。
6. 通信系统调试：对电气系统的通信网络进行测试，确保数据传输的稳定性和实时性。
7. 整体性能测试：在完成各部分调试后，进行整体性能测试，以验证电气系统的整体性能。
五、调试安全措施1. 确保调试人员具备相应的技术能力和操作经验。
2. 在调试过程中，应遵循相关安全规定和操作流程。
3. 对危险区域和设备应设置明显的警示标志和防护措施。
4. 在调试过程中，应保持与相关人员的有效沟通，避免因误解或信息不畅导致的安全事故。
5. 在调试过程中，应定期对设备进行检查和维护，确保其始终处于良好状态。

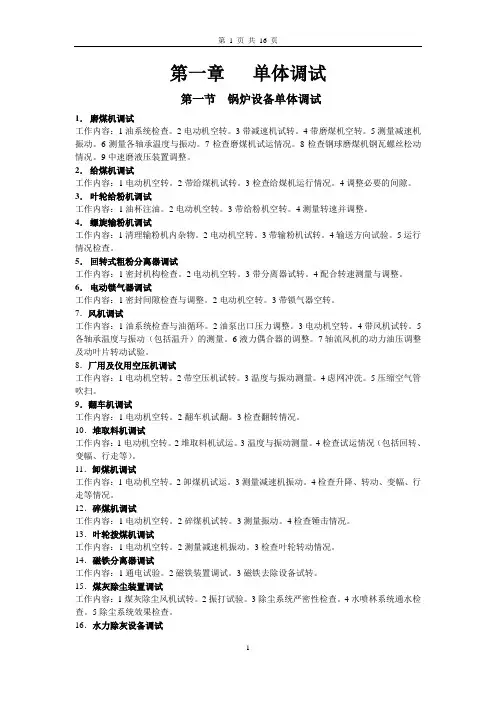

电厂单体调试及分系统调试工作内容
第一章单体调试第一节锅炉设备单体调试1．磨煤机调试工作内容：1油系统检查。
2电动机空转。
3带减速机试转。
4带磨煤机空转。
5测量减速机振动。
6测量各轴承温度与振动。
7检查磨煤机试运情况。
8检查钢球磨煤机钢瓦螺丝松动情况。
9中速磨液压装置调整。
2．给煤机调试工作内容：1电动机空转。
2带给煤机试转。
3检查给煤机运行情况。
4调整必要的间隙。
3．叶轮给粉机调试工作内容：1油杯注油。
2电动机空转。
3带给粉机空转。
4测量转速并调整。
4．螺旋输粉机调试工作内容：1清理输粉机内杂物。
2电动机空转。
3带输粉机试转。
4输送方向试验。
5运行情况检查。
5．回转式粗粉分离器调试工作内容：1密封机构检查。
2电动机空转。
3带分离器试转。
4配合转速测量与调整。
6．电动锁气器调试工作内容：1密封间隙检查与调整。
2电动机空转。
3带锁气器空转。
7．风机调试工作内容：1油系统检查与油循环。
2油泵出口压力调整。
3电动机空转。
4带风机试转。
5各轴承温度与振动（包括温升）的测量。
6液力偶合器的调整。
7轴流风机的动力油压调整及动叶片转动试验。
8．厂用及仪用空压机调试工作内容：1电动机空转。
2带空压机试转。
3温度与振动测量。
4虑网冲洗。
5压缩空气管吹扫。
9．翻车机调试工作内容：1电动机空转。
2翻车机试翻。
3检查翻转情况。
10．堆取料机调试工作内容：1电动机空转。
2堆取料机试运。
3温度与振动测量。
4检查试运情况（包括回转、变幅、行走等）。
11．卸煤机调试工作内容：1电动机空转。
2卸煤机试运。
3测量减速机振动。
4检查升降、转动、变幅、行走等情况。
12．碎煤机调试工作内容：1电动机空转。
2碎煤机试转。
3测量振动。
4检查锤击情况。
13．叶轮拨煤机调试工作内容：1电动机空转。
2测量减速机振动。
3检查叶轮转动情况。
14．磁铁分离器调试工作内容：1通电试验。
2磁铁装置调试。
3磁铁去除设备试转。
15．煤灰除尘装置调试工作内容：1煤灰除尘风机试转。
2振打试验。
3除尘系统严密性检查。

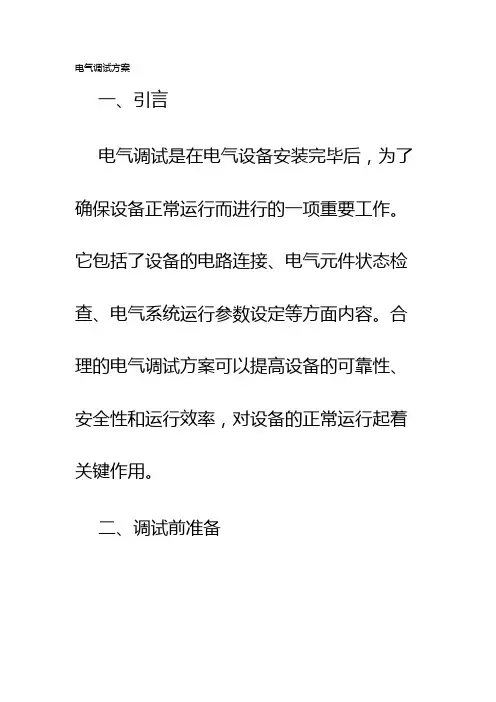

电气调试方案
电气调试方案一、引言电气调试是在电气设备安装完毕后，为了确保设备正常运行而进行的一项重要工作。
它包括了设备的电路连接、电气元件状态检查、电气系统运行参数设定等方面内容。
合理的电气调试方案可以提高设备的可靠性、安全性和运行效率，对设备的正常运行起着关键作用。
二、调试前准备在进行电气调试前，需要进行以下准备工作：1. 确定调试范围：根据设备的安装情况和施工图纸，确定调试的范围和内容，明确需要调试的各个电气设备和系统。
2. 准备工具和设备：根据调试范围和内容，准备必要的工具和设备，如电压表、电流表、绝缘电阻测试仪等，在调试过程中保证准确测量和判断。
3. 检查设备连接：在调试前，对设备的电路连接进行检查，确保各个电气元件的连接正确可靠，避免因连接错误导致的故障。
4. 检查电气元件状态：检查各个电气元件的状态，如开关、保护装置、继电器等，确保元件完好，没有损坏和故障。
5. 检查电气系统参数设定：对电气系统的运行参数进行设定，如电压、频率、功率因数等，根据实际情况确定合适的参数设置。
三、调试步骤根据不同设备和系统的要求，电气调试的步骤有所差异，但一般包括以下几个方面：1. 电路连接测试：对设备的电路连接进行测试，检查各个连接点的电压、电流等参数是否符合设计要求，排除连接错误或故障。
2. 电气元件测试：对各个电气元件进行测试，如开关的合闸、分闸情况，保护装置的功能测试，继电器的工作状态检查等，保证各个元件正常工作。
3. 系统参数设定：根据设备和系统的要求，进行相关参数的设定，如电压、电流、功率因数等，确保系统能够在设计范围内正常运行。
4. 运行试验：对设备进行运行试验，检查设备在运行过程中的各项指标是否正常，如温度、振动、噪声等，及时发现并解决问题。
5. 调试记录：对调试过程中的各项数据和问题进行记录，包括测试结果、发现的问题以及解决方法等，为后续的维护和运行提供参考依据。
四、安全注意事项在进行电气调试时，需要特别注意以下安全事项：1. 调试人员必须具备相关的电气知识和技能，熟悉设备和系统的工作原理和操作流程，遵守相关安全操作规程。
电气单体调试作业指导模板
TPI PP 60MW RDF & 30MW WHR POWER PLANT 电气设备单体调试作业指导书南通灵狐设备安装工程有限公司泰国TPI项目部2014.12编制：日期：审核：日期：批准：日期：编制说明：一、本调试方案的编制是依据电力设备单体试验规程（D/T596-1996）和《现行冶金工程施工标准汇编》电气装置交接试验标准及《电气装置安装工程电气设备交接试验标准（GB 50150-2006）》的有关章节及保定华电设计研究院设计图纸要求，并参考了部分设备的技术资料和出厂报告编制而成。
二、本调试方案内容包括TPI PP 60MW RDF&30MW WHR POWER PLANT工程项目电气设备的单体试验。
目录1、工程概况2、电气设备静态调试措施3、安全保证措施4、调试组织机构5、电气调试设备一.工程概况1.1工程简介本工程TPI PP 60MW RDF & 30MW WHR POWER PLANT项目电气设备单体试验1.2主要调试设备统计：二、电气设备静态调试措施1 试验标准1.1 《电力设备单体试验规程》（DL/T 596-1996）1.2 《电气装置安装工程电气设备交接试验标准》（GB50150-2006）1. 3 保定华电设计院图册及相关整定值；1.4 设备厂家试验技术资料；2 基本要求2.1、绝缘电阻、吸收比测量2.1.1 电气设备的绝缘电阻应在设备安装前、后，交、直流耐压试验前、后，送电前等情况下多次进行测量。
2.1.2 测量绝缘电阻时，使用兆欧表的电压等级,应按下列规定进行：500V以下至100V的电气设备或回路，使用500V兆欧表。
10000V以下至3000V的电气设备或回路，使用2500V兆欧表。
2.2、交流耐压试验：交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，时间为1min。
2.3、标准仪表调试用仪表应按计量法规要求检定合格，并在有效期内，其精确等级应能满足被测试设备精度的要求。

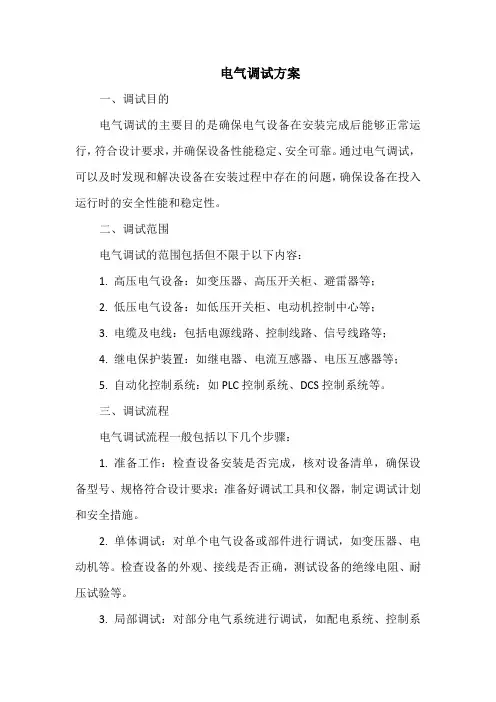

电气调试方案
电气调试方案一、调试目的电气调试的主要目的是确保电气设备在安装完成后能够正常运行，符合设计要求，并确保设备性能稳定、安全可靠。
通过电气调试，可以及时发现和解决设备在安装过程中存在的问题，确保设备在投入运行时的安全性能和稳定性。
二、调试范围电气调试的范围包括但不限于以下内容：1. 高压电气设备：如变压器、高压开关柜、避雷器等；2. 低压电气设备：如低压开关柜、电动机控制中心等；3. 电缆及电线：包括电源线路、控制线路、信号线路等；4. 继电保护装置：如继电器、电流互感器、电压互感器等；5. 自动化控制系统：如PLC控制系统、DCS控制系统等。
三、调试流程电气调试流程一般包括以下几个步骤：1. 准备工作：检查设备安装是否完成，核对设备清单，确保设备型号、规格符合设计要求；准备好调试工具和仪器，制定调试计划和安全措施。
2. 单体调试：对单个电气设备或部件进行调试，如变压器、电动机等。
检查设备的外观、接线是否正确，测试设备的绝缘电阻、耐压试验等。
3. 局部调试：对部分电气系统进行调试，如配电系统、控制系统等。
检查系统内的设备连接、功能是否正常，测试系统的保护功能、控制逻辑等。
4. 整体调试：对整个电气系统进行联动调试，测试系统在正常工况和异常工况下的性能表现，评估系统的稳定性和可靠性。
5. 验收与移交：根据调试结果填写验收报告，移交相关资料，确保设备正常运行后可以安全投入使用。
四、调试方法与注意事项电气调试的方法与注意事项如下：1. 使用合适的调试工具和仪器，确保测试准确可靠；2. 严格按照操作规程进行调试，避免发生意外事故；3. 在调试过程中注意观察设备的运行状态和参数变化，及时发现和解决问题；4. 对于关键设备和重要环节，需要进行反复调试和验证，确保设备性能稳定可靠；5. 对于具有危险性的设备和区域，应采取必要的安全措施，确保调试人员的安全；6. 在调试过程中应注意保护设备的完好性和环境卫生，避免对设备和环境造成不必要的损坏和污染；7. 对于调试过程中发现的问题和故障，应及时记录和处理，并进行分析和总结，为今后的设备维护和管理提供参考。
电气调试计划方案
电气调试计划方案一、引言电气调试是在电气设备安装和电气系统建成后，为了确保设备和系统的正常运行而进行的一系列测试、检查和调整工作。
电气调试是保证电气设备安全、稳定运行的一个重要环节，对于确保电气系统的可靠性和稳定性具有重要意义。
本文将提出一个电气调试计划方案，以确保电气设备和系统按照设计要求运行。
二、目标和任务目标：确保电气设备和系统按照设计要求安全、稳定运行。
任务：1.全面检查电气设备和系统的安装质量；2.测试电气设备和系统的功能性能；3.调整电气设备和系统的参数以满足设计要求；4.发现和解决电气设备和系统中存在的问题。
三、调试计划的步骤和方法1.调试前的准备工作1.1确定调试人员和分工；1.2编制调试计划表，明确调试的步骤和方法；1.3准备测试设备和工具；1.4做好安全防护措施，确保调试过程的安全。
2.电气设备和系统的安装质量检查2.1检查电气设备和系统的安装位置是否符合要求；2.2检查设备和系统的接线是否正确；2.3检查设备和系统的接地是否良好；2.4检查设备和系统的绝缘性能是否合格；2.5检查设备和系统的外观是否完好。
3.电气设备和系统的功能性能测试3.1检查设备和系统的电源供应是否正常；3.2检查设备和系统的开关运行是否正常；3.3检查设备和系统的保护装置是否正常；3.4检查设备和系统的仪表显示是否准确；3.5检查设备和系统的通信联络是否正常；3.6检查设备和系统的运行稳定性。
4.电气设备和系统的参数调整4.1根据设计要求，调整设备和系统的电气参数；4.2做好参数调整记录，以备后续参考；4.3检查调整后的设备和系统的运行情况，确保参数的合理性和准确性。
5.问题的发现和解决5.1在调试过程中，记录发现的问题；5.2分析问题的原因，制定解决方案；5.3实施解决方案，验证问题的解决情况；5.4做好问题处理记录，以备以后参考。
四、调试计划的要求和注意事项要求：1.调试人员应具备一定的电气知识和调试经验；2.调试人员应严格按照调试计划进行工作；3.调试过程要注重安全，遵守操作规程。
电气调试方案
电气调试方案1. 引言电气调试是指在电气设备安装完毕后，对其进行各项功能性测试和故障排除的过程。
本文将介绍电气调试的基本流程，并提供一套详细的电气调试方案。
2. 电气调试流程电气调试的主要流程如下：1.设备安装：在进行电气调试之前，首先需要完成设备的安装工作。
确保设备已正确安装，并与电源和其他设备正确连接。
所有的接线都应符合标准和设计要求。
2.检查接线：对设备的接线进行检查，确保接线正确没有接反或接错导致的短路和接地问题。
3.电源接通：将电源接通，并检查设备是否正常通电。
同时，监测设备的电流和电压，确保其在正常范围内。
4.功能测试：对设备的各项功能进行测试。
包括但不限于开关、按钮、指示灯、传感器等。
确保各项功能正常工作，并记录测试结果。
5.故障排除：如果设备存在故障现象，需要进行故障排除。
首先，检查设备的电源和接线是否正常，排除电源和接线故障。
然后，逐步检查各个电器元件和电路板，找出存在问题的元件并进行修复或更换。
6.总结记录：对整个电气调试过程进行总结记录。
包括调试的时间、测试结果、故障排除过程及结果。
这些记录将对以后的设备维护和故障排除提供参考。
3. 电气调试方案基于以上流程，我们可以制定一套详细的电气调试方案，以确保电气设备能正常运行。
3.1 设备安装和接线检查在安装设备之前，应先阅读设备的安装手册，并根据手册的要求进行安装。
安装完成后，对设备的接线进行检查，确保接线正确。
3.2 电源接通和电流/电压监测将设备的电源接通，并使用合适的工具（如示波器）监测设备的电流和电压。
确保设备的电源正常，且电流和电压在正常范围内。
3.3 功能测试对设备的各项功能进行测试，确保其正常工作。
例如，对开关进行测试，确保能正常开关设备；对指示灯进行测试，确保其能正确指示设备的状态；对传感器进行测试，确保能正确地感知环境。
3.4 故障排除如果设备存在故障现象，需要进行故障排除。
排除故障的过程可能需要一系列的测试和检查。
设备安装调试技术规范方案(电气部分)
设备安装调试技术规范（电气部分）1.目的鉴于我公司所涉及的门类繁多的自动化设备以及加工的零部件，均属精度较高而批量较小甚至是单机独台的状况，形成互换件比例较小，但工艺灵活性较大的条件，因此，在一定程度上必须依赖于精湛的装配工艺技术来完成生产任务，故对装配的要求除一般性之外还具有特殊性，安装调试技术规范适应这一特殊性成为必要。
为规范设备安装和调试的技术操作，保证人身机器安全和装配质量，以提高技术操作水平，塑造良好的企业形象，从而促进企业的发展，特制定本《设备安装调试技术规范》。
2.适用范围本规范涉及电器、气动等领域。
3.文件内容3.1电气安装技术要求3.1.1电气安装的准备工作1)首先应当读懂电气原理图，熟悉各个电气元件的相互连接关系、作用以及安装的技术要求；2)确定适当的装配工作地点，准备好必要的设备、仪表、工具和装配时所需的电气元件、导线、端子及线号；3)在选择工作场地时应注意设备对环境的特殊要求如防尘、防磁、防辐射，防静电等；4)安装的的电气元件及配件，均必须具有检验部门的合格证方能进行装配。
一些易坏的元件一点要进行仔细的检查测试确定好坏，再进行安装以免返工；5)准备好号码管，导线号的字体粗度选择3.2mm、长度为15mm气管号Ø4字体粗度选择4.2mm、长度为25mm，Ø6字体粗度选择5.2mm、长度为30mm，Ø8字体粗度选择5.2mm、长度为30mm；6)电气元件安装时要充分地注意到与机械位置是否干涉，导线和气管是否于机械动作干涉以及维修是否方便；7)按照规定做好安装调试记录。
3.1.2整机装配1)电子、电气设备整机（总体）的装配应符合产品设计文件和工艺文件的要求。
2)整机装配一般应先进行机械装配，如对机柜、框架、抽屉的组合，然后进行电气装配。
3）整机电气装配的顺序一般应先绑后装、先轻后重、先里后外、上道工序不应影响下道工序的安装。
设备安装调试技术规范（电气部分）4)元器件线束、电缆的安装应符合下列要求：a）线束、电缆的敷设路径应便于其它部件的安装和整机的检查、测试和维修；b）在满足电气性能和结构要求的前提下，应取最短距离布设线束或电缆；c）活动部位的线束或电缆应用软导线，并留足够的长度和弯曲半径；d）线束、电缆应避免与其他部件的棱角和锐边相接触，当穿过金属底板、外壳或屏蔽罩孔时，应加绝缘护套；e）固定线束、电缆的金属卡箍应外套绝缘套管或加绝缘衬垫；f）线束、电缆中的接地搭接线端子安装时，应将搭接部位的金属表面锉磨出金属光泽，其面积应为搭接片直径的1.2~1.5倍；g）线束、电缆与元器件的间隙距离一般应大于2mm；h）线束、电缆采用走线槽内的导线一般不应超过走线槽容量的70%。
电气设备安装调试方案
电气设备安装调试方案一、低压配电柜的安装及调试方案1、开关柜安装程序定位放线→根底型钢安装→设备检查→立柜就位→内部清扫→检查接线→试验→送电试运行2、总体要求设备和器材到达现场后，应在规定的期限内作验收检查，并应符合以下要求：（1）包装及密封良好。
（2）开箱检查型号、规格应符合设计要求，设备无损伤，附件、备件齐全。
（3）产品的技术文件齐全。
（4）按标准要求检查外观应合格。
（5）箱、盘、柜应存放在室内或能避雨、风、沙的枯燥场所，对有特别规定的装置性设备和电气元件，应按规定保管；在搬运和安装时应实行防震、防潮、防止框架变形和漆面受损等安全措施。
（6）施工中的安全技术措施，应符合国家现行的标准和相关安全技术标准及产品技术文件的规定。
与箱、盘、柜装置及二次回路结线安装有关的建筑物、构筑物的建筑施工质量，应符合国家现行的建筑工程施工及验收标准中的有关规定。
（7）设备安装用的紧固件，应用镀锌制品，并宜承受标准件。
（8）二次回路结线施工完毕在测试绝缘时，应有防止弱电设备损坏的安全技术措施。
（9）箱、盘、柜的施工，应符合国家现行的相关标准、标准的规定。
3、具体规定（1）低压开关柜的安装必需按施工图的平面布置、排列进展。
（2）低压开关柜安装前应先完成柜的根底型钢安装和电缆沟支架安装。
根底型钢出地面抹面高度按设计要求执行，中置式成套高压开关柜按产品技术要求执行。
（3）根底型钢〔包括变压器〕电缆沟支架应牢靠接地。
（4）柜、箱、屏单独或成列安装时，其垂直度、水平度偏差及盘面偏差，柜间接缝的允许偏差应符合下表的要求。
柜、箱、屏安装误差要求表工程允许偏差〔mm〕垂直度〔每米〕＜2.5相邻两柜顶部＜2 水平偏差成列柜顶部＜5相邻两柜边＜1 盘面偏差成列柜面＜5柜〔屏、盘〕间接缝＜2 （5）电缆沟的支架制作,首先应对电缆的走向进展排列〔绘制电缆走向图〕，确定电缆沟电缆的数量型号规格，按设计要求比照现行标准最终确定电缆支架层次规格及电缆沟内安装的走向方式。
电气单体调试试验作业指导书
电气单体调试试验作业指导书目录:一、引言二、试验目的三、试验仪器及材料四、试验方法及步骤1. 测量电流和电压2. 调整电流和电压3. 观察电气单体的工作情况五、试验数据记录与分析六、结论七、安全注意事项八、参考文献一、引言：电气单体调试试验是电气工程中必不可少的一项工作，通过试验可以对电气单体的工作情况进行观察，并对其进行调整，以确保其正常运行。
本次试验的目的是对电气单体进行调试并观察其工作情况，以确定其非故障运行情况。
二、试验目的：1.了解电气单体的基本原理和工作原理；2.掌握电气单体的调试方法和步骤；3.观察电气单体的工作情况，判断其是否正常运行；4.分析试验数据，得出结论。
三、试验仪器及材料：1.电流表、电压表；2.电源；3.待调试的电气单体。
四、试验方法及步骤：1.测量电流和电压：（1）将电源与电气单体连接；（2）使用电流表和电压表分别测量电气单体的电流和电压。
2.调整电流和电压：（1）根据电气单体的工作原理和要求，调整电流和电压的大小；（2）逐步调整，观察电气单体的工作情况，确保调整到合适的数值。
3.观察电气单体的工作情况：（1）观察电气单体是否能正常工作，如发出声音、发光等；（2）观察电气单体是否存在异常情况，如过热、损坏等。
五、试验数据记录与分析：记录电流和电压的大小，并观察电气单体的工作情况。
根据数据和观察情况进行分析，判断电气单体是否正常工作。
六、结论：根据试验数据和观察情况得出结论，判断电气单体是否调试成功，并能否正常工作。
七、安全注意事项：1.在进行试验之前，检查仪器和设备是否正常，确保无故障；2.操作时，要按照正确的步骤进行，不得胡乱操作，防止意外发生；3.注意保护个人安全，佩戴好相关的防护用具；4.试验完成后，将仪器和设备进行清理和归放，保持实验室的整洁。
八、参考文献：1. 电气工程实验教程，XXX，XXX出版社。
2. 电气工程调试技术手册，XXX，XXX出版社。
以上是关于电气单体调试试验的作业指导书，希望对您有所帮助。
电气单体调试方案
电气单体调试方案1. 概述电气单体调试是指对电气设备中的各个单体或模块进行测试和验证的过程。
在电气设备制造过程中，单体调试是非常重要的一步，它可以确保设备的正常运行和安全性。
本文将介绍电气单体调试的步骤和注意事项。
2. 电气单体调试步骤2.1 准备工作在开始电气单体调试之前，需要进行以下准备工作：•确定调试的范围和目标。
•准备好所需的测试仪器和设备。
•检查电气单体的连接情况，确保正确连接。
2.2 功能测试功能测试是电气单体调试的关键步骤之一。
它包括以下几个方面：•检查各个电气单体的开关和按钮是否正常工作。
•检查电气单体的输入和输出是否符合规格要求。
•检查电气单体的保护功能是否正常工作。
2.3 电气参数测试电气参数测试是为了验证电气单体在正常工作条件下的性能和稳定性。
主要包括以下几个方面：•测试电气单体的电压、电流和功率等参数。
•测试电气单体的工作温度、湿度和振动等环境参数。
•测试电气单体的响应速度和调节性能等动态参数。
2.4 故障模拟测试故障模拟测试是为了检验电气单体在故障条件下的反应和保护能力。
主要包括以下几个方面：•模拟电气单体输入电压过高或过低的情况。
•模拟电气单体负载短路或断路的情况。
•模拟电气单体的保护功能失效的情况。
3. 注意事项3.1 安全措施在进行电气单体调试时，需要注意以下安全措施：•确保测试仪器和设备的安全性能和可靠性。
•避免直接接触高压电源和高电流电气单体。
•使用绝缘手套和绝缘工具进行操作。
3.2 数据记录和分析在电气单体调试过程中，需要进行数据的记录和分析。
这可以帮助我们了解电气单体的工作状态和性能，并及时发现问题。
需要注意以下几个方面：•记录测试的时间、条件和结果等关键数据。
•结合设计规格和标准，对测试结果进行分析和评估。
•在发现问题时，及时采取措施进行排除和修复。
3.3 调试文档编写调试文档是电气单体调试过程中的重要记录和参考资料。
在编写调试文档时，需要注意以下几个方面：•清晰准确地描述调试的步骤和方法。
电气设备安装及调试方案
电气设备安装及调试方案一、引言电气设备的安装与调试是确保电气设备能够正常运行的重要环节。
本方案将详细介绍电气设备的安装与调试步骤，并结合实例进行说明，旨在保证电气设备的安全可靠运行。
二、设备安装1.设备基础安装根据设备安装图纸，在指定位置浇注混凝土基础。
基础的强度应根据设备的重量和使用环境来确定。
2.设备固定安装将设备安装在基础上，根据设备安装图纸使用螺栓、垫片等固定设备。
确保设备固定牢固，不发生晃动。
3.设备接线根据设备的电气接线图和维护手册，进行设备的电气接线工作。
确保接线正确，不发生短路或接触不良的情况。
4.安装附件根据设备的相关要求，安装附件，如传感器、按钮、指示灯等辅助设备。
三、设备调试1.外观检查检查设备表面是否有明显的损伤或破损，如有需要进行修复或更换。
同时检查设备的标识是否清晰可见。
2.线路检查通过测量设备的电气参数，如电压、电流、频率等，对设备的电路进行检查。
如发现异常，需要进行修复或调整。
3.功能检测按照设备的使用说明书，对设备的各项功能进行检测。
如开关控制、报警功能、运行模式等功能。
确保设备能够正常运行。
4.软件调试对于带有软件控制功能的设备，需进行相应的软件调试。
如PLC程序的载入、参数设置、通信调试等。
四、安全措施1.安全地执行在进行设备安装和调试过程中，应遵守相关安全操作规范，戴好相关防护用品，确保操作人员的人身安全。
2.设备接地根据设备的要求，进行设备接地，并确保接地电阻符合要求。
避免设备被雷击或漏电引发的安全问题。
3.备用电源在进行设备调试时，应保证有备用电源可供使用，以防止意外停电导致的意外损失。
4.测试仪器选择合适的测试仪器进行设备的检测工作，确保检测数据的准确性和可靠性。
五、案例分析以化工厂的电子秤设备安装和调试为例：1.设备安装：根据设备图纸，将电子秤安装在设备基础上，并使用螺栓、垫片等固定设备。
2.设备接线：根据电子秤的电气接线图和维护手册进行接线，确保接线正确无误。
单体试运转调试方案
单体试运转调试方案此阶段主要是指工程各系统施工完后的单体试运转。
本工程大部分设备均为甲供,其中一部分为进口设备，调试前必须认真阅读调试说明书,成立调试小组，同时邀请设备厂家、监理及业主代表参加，予以监督、指导，遇到问题共同协商，分析原因，寻求解决办法。
1、参加调试的人员，应熟悉设备的构造、性能、设备技术文件和掌握操作规程及试运转操作。
2、设备及周围环境应清扫干净，设备附近不得进行有粉尘或噪音较大的作业。
3、设备各部分的装配零件应完整无缺；螺栓、销钉和机身附件等均应拧紧并固定。
各种安全装置如安全罩、栏杆、围绳等都应安设妥当。
4、设备试运转应包括下列内容和步骤：（1）电气（仪表）操纵控制系统。
（2）润滑系统的检查和调整试验。
（3）机械和各系统联合调整试验。
（4）空负荷试运转，应在上述1-3项调整试验合格后方可进行。
（5）设备试运转的步骤应先无负荷、后负荷，先单机、后联动。
应将单台设备分别试好后，再联动试运转。
在上一步骤未合格前，不得进行下一步的运转。
5、设备试运转初期应做好下列工作：（1）设备上的运转部分应先用人力缓慢盘动数周，确信没有阻碍和运动方向错误等反常现象后，才能正式启动。
某些大型设备人力无法盘动时，可采用适当的机械盘动，但应缓慢和谨慎地起动。
（2）首次起动时，应先用随开随停的方法（也称点动）作数次试验，观察各部分动作，认为正确良好后，才能正式起动；并由低速逐级增加至高速。
6、电气及操作控制系统调整试验，应符合下列要求：（1）按电气原理图和安装接线图进行，设备内部接线和外部接线应正确无误。
（2）按电源的类型、等级和容量，检查和调试其断流容量、熔断器容量、过压、过流保护等，均应符合规定值。
（3）按设备使用说明书有关电气系统调整和调试要求,用模拟操作检查其工艺工作、指示、讯号和联锁装置应正确、灵敏和可靠。
（4）经上述1-3项检查或调整后，方可进行机械与各系统的联合调整试验。
7、设备空负荷试运转应符合下列要求：（1）机械与各系统联合调试合格后，方可进行空负荷试运转。
电气单体调试方案
电气单体调试方案1. 引言电气单体调试是指对电气设备进行逐个单元的测试和验证，以确保设备的正常工作和安全性。
本文档提供了一种电气单体调试方案，以帮助工程师进行高效、准确的调试工作。
2. 调试准备在进行电气单体调试之前，需要进行以下准备工作：2.1 设备清单编制一个设备清单，列出需要调试的电气设备以及相应的规格和型号。
2.2 调试工具准备必要的调试工具，例如万用表、示波器、电源等。
确保这些工具的正常工作状态，并校准仪器的测量准确性。
2.3 调试环境在进行电气单体调试时，应确保调试环境的安全和稳定。
例如，避免有火源或易爆物质的地方进行调试，确保电源供应的稳定性。
3. 调试步骤电气单体调试的一般步骤如下：3.1 检查电路连接仔细检查电路连接，确保所有连接处良好接触，并进行必要的紧固和固定。
如果发现损坏或松动的连接，应及时修复。
3.2 上电前准备在上电前，应先检查电源线路是否正确连接，并检查电源电压是否符合设备的要求。
确保遵循正确的操作程序，避免短路和其他电气故障。
3.3 上电测试将电源连接到设备上，并逐个单元进行上电测试。
在测试过程中，应仔细观察设备的工作状态、指示灯和其他输出信号。
使用万用表等工具进行必要的电气参数测量，例如电压、电流、频率等。
3.4 故障排除如果发现设备存在异常或故障，应及时进行故障排除。
可以通过逐个排除设备单元来确定故障原因。
使用示波器等工具进行信号的观测和分析，找出故障的根本原因。
3.5 功能验证当所有的单元调试完成后，进行整体功能验证。
检查设备的性能是否符合规格要求，并测试设备在不同工作模式下的表现。
3.6 调试记录在整个调试过程中，应详细记录每个步骤的操作和测试结果。
这些记录可以用于后续的问题分析和报告编写，以及参考未来类似设备的调试工作。
4. 调试注意事项在进行电气单体调试时，需要注意以下事项：4.1 安全第一在进行任何电气调试工作之前，要确保自身的安全。
戴上必要的防护设备，避免直接接触高压电源。
电气单体调试方案
发电项目施工电气专业单体调试方案一、编制依据： 1.1、 《电气装置安装工程 电气设备交接试验标准》 ----- GB50150-2016 1.2、 《火电工程启动调试工作规定》 ---- 5294-2013 1. 3、 《火力发电建设工程启动试运及验收规程DLT5437-2009》1.4、 《火电机组达标投产考核标准（2006版）》1.5、 《电力建设安全健康与环境管理工作规定（2008版）》 1. 6、《电力建设安全工作规程》 ------- DL5009.1-2014 1.7. 《继电保护及电网安全自动装置检验规程》 ---- DL/T-995-2006 1. 8、 《工程图纸及设备厂家资料》 1.9、《试验仪器、设备等相关资料》二、工程、设备概况及工程量A 标段单体调试工程主要包括：1号主变；1号高厂变；主厂房高压配电盘柜、低压PC 、MCC 盘柜；低压厂用变压器；高低压电动机，配电盘柜仪表，变送器，220KVGIS,UPS 及直流供电设施调试等（不包括特殊试验）。
55面（6kV 配电室、厂变低压侧、联络开关） 16台 8台 1台 1台 1台 1台 9间隔主要工作量简介: 6kV 开关柜 高压电动机 干式变压器 主变 高厂变 启备变 励磁变220Kv GIS根据国网有限公司2X350MW热电工程项目经理部的安排和现场设备安装的实际情况，计划先进入调试人员5名，专责师一人（高压或继电保护资格证书），班长一人（高压试验资格证书），技术员1人（高压试验资格证书），技术员2（继电保护资格证书），劳动力2人。
五、电气调试工期计划电气调试工作必须在电气安装基本结束的条件下，已办理电气设备的中间交接手续之后,调试人员进入开始工作。
在有限公司2X350MW热电工程项目经理部总的计划下，按期保质保量完成调试任务。
六、调试外部条件要求6.1、电气室内整洁无杂物，门窗已全部装好。
6.2、电气室所有的盘柜已全部安装到位，电缆接线基本结束，直流电源（蓄电池）的安装已全部完毕，盘柜标识明确；6.3、低压配电柜安装结束，具备送电条件；6.4、电气室及变压器室的照明已亮，设专人24小时值班，建立进出入制度。
电气单体调试方案
电气单体调试方案随着科技的不断发展和应用领域的不断扩大，电气工程在现代社会中扮演着重要的角色。
然而，在电气设备部署和使用的过程中，如何进行合理的调试成为一个至关重要的问题。
本文将介绍一种电气单体调试方案，旨在为工程师们提供一种可行的解决方案。
1. 背景和意义在电气工程领域，调试是确保电气设备正常运行的关键步骤。
通过调试，可以检查电气系统的功能、可靠性和稳定性，以确保设备按照设计要求正常运行。
同时，调试还可以发现并修复可能存在的问题，并提供相应的解决方案。
2. 调试流程2.1 设立目标：在进行电气单体调试之前，首先需要设立明确的目标。
目标可以包括但不限于调试设备的正常运行、性能指标的达到、故障检测与排除等。
2.2 准备工作：在正式进行电气单体调试之前，需要进行一些准备工作。
包括熟悉设备的技术资料、制定详细的调试方案、准备必要的工具和设备等。
2.3 连接及供电：将待调试的电气设备按照连接图进行正确的连接，并确保供电正常。
同时，需要对电气设备的绝缘状况进行检测，以确保安全。
2.4 功能验证：对电气设备的各个功能进行逐项验证，确保其按照设计要求正常运行。
对于复杂的电气设备，可以采用模块化的方式进行验证。
2.5 性能测试：对电气设备的性能进行测试，包括但不限于电流、电压、功率、频率等指标。
通过测试数据的分析，可以确定设备是否符合要求。
2.6 故障检测与排除：在调试过程中，如果发现设备存在故障或异常情况，需要进行相应的故障检测与排除。
通过对设备的逐一检测和问题排查，找出问题所在，并提供相应的解决方案。
2.7 记录与总结：在调试完成后，需要对调试过程中的关键信息进行记录和总结。
记录包括但不限于设备的参数、测试数据、故障排查过程等。
总结可以为后续的调试工作提供参考。
3.调试注意事项在进行电气单体调试时，需要注意以下事项：3.1 安全措施：调试过程中需要注意安全措施的落实，包括佩戴电气安全防护用具、对设备进行绝缘处理、确保供电符合安全标准等。
设备单机调试方案
设备单机调试方案在各单体设备安装结束后，由施工单位在厂家技术指导下对单体设备试车及管道、附属系统进行通水，试压实验.检查设备安装是否满足需求，包括相关电气安装、控制箱、管道设施是否符合需求，并填写相关验收记载，经验收合格后，进行单机无负荷电动试车.试车成功后，经相关人员确认后进入单机带负荷试车.1调试前的准备工作调试人员的配备按调试项目师需求配备齐全，结合实际情况和设备特点对管理和操作人员进行初步理论培训.根据设计图纸，按照工艺流程逐一检查设备安装是否完好一致，如有不符合则立即整改.对所有阀门、仪器、仪表进行外观检查及手动开启，如有不灵活，由必须就地检修.各单项设备如：转体窑、引风机、离心泵、螺旋输送机等在单体调试前安装完毕，并按照设计图纸和产品说明书检查其安装情况是否符合需求，必须做到各自运转正常，为项目系统设备调试作好准备.2电气验收电气装置安装施工及验收，应符合电气、消防等现行有关标准、规范的规定，漏电开关安装正确，动作正常、各回路绝缘电阻应不大于10MΩ；保护地线（PE）与非带电金属部件连接应可靠，电气器件、设备的安装固定应牢固、平整，电气通电试验、灯具试亮及灯具控制性能良好.开关、杆座、终端盒等器件外观良好，绝缘器件无裂，安装固定平整，安装方式符合规定.项目验收交接时，提交下列资料：配线竣工图、漏电开关、灯具、电器设备的安装使用说明书，合格证、保修证等，仪表、弱电系统的安装使用说明书、合格证、保修证、调试记载等.3管道阀门检查检查管道阀门安装情况是否与设计一致，检查管道与阀门的紧密连接情况（跑、冒、滴、漏）检查阀门在开启、关闭时的使用情况，对电动阀先进行手动盘车，再通电进行试车.4其他准备工作根据设计图纸及工艺流程，检查水、电、气是否畅通无阻，即生产用水、空气管道、照明等是否正常，自控系统必须安装完毕.检查、检修完毕后，在调试前，对现场全部场地及设备进行清洁工作，创造良好的现场环境并防止意外事故发生.5设备安装单机试运转设备的试运转是对机械设备设计、制造、安装质量的重要检验，在设备的精平、精洗调整工作已经完成.安装、清洗记载已经有关部门确认后，按说明书需求的牌号、数量、灌注润滑油等工作完成，电已到位的情况下，可以开始设备的单机试车，有单独的润滑系统的设备应先调试润滑系统，使各运转部位得到充足的润滑油.试车时要注意观察各运转部位的温升、滑动轴承一般不应超过60.C，滚动轴承不超过70.C，传动皮带不打滑，平皮带不跑偏、链条、链轮的运转平稳，无卡阻不正常噪音，齿轮传动不能有不正常噪音，试车必要时在制造人员指导下进行，试验方法按规范或现场与监理项目师协商确定的试验方法进行，所有设备如此、以后不重述.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沭阳昆沭工业园8.9MWp屋顶光伏发电项目电气设备单体调试方案
编制：
审核：
批准：
泗洪县洪能实业有限公司
沭阳项目部
2011年12月25日
目录1适用范围
2编制目的
3编制依据
4工程概况
5实验仪器
6试验项目
7安全文明措施
8危险点、危险源预控表
1适用范围
本方案适用于指导沭阳昆沭工业园8.9MWp屋顶光伏发电项目电气设备的单体调试。
2编制目的
电气设备单体试验工作是电气设备安装工作完毕后，即将投入生产运行前的一道工序。
电气设备在现场按照设计图纸安装完毕后不可以直接投入运行。
为了使设备能够安全、正常的运行；必须对安装后的设备进行单体实验，以检验设备各项性能指标是否合格。
为了保证整个系统可靠运行，现编制单体调试方案，以利于全厂电气设备单体试验顺利、安全的进行。
3编制依据
3.1《电气装置安装工程电气设备交接试验标准》GBJ50150-2006；
3.2《电业安全工程规程》；
3.3电气设计图纸、制造厂文件。
4工程概况
系统按照6个子系统的光伏并网发电单元进行设计，其中#1子系统配置1台500kW并网逆变器，2#子系统配置3台500kW并网逆变器和1台250kW并网逆变器，#3子系统配置4台500kW并网逆变器,#4子系统配置2台500kW并网逆变器，#5子系统配置6台500kW 并网逆变器，#6子系统配置3台500kW并网逆变器。
每个光伏并网发电单元的太阳能电池组件采用串并联的方式组成多个太阳能电池阵列，太阳能电池组件阵列输入光伏方阵防雷汇流箱后，经光伏并网逆变器接入10kV升压变压器，在10KV高压柜汇总后通过联络出线柜送至10KV线路。
其中10KV系统共有真空断路器6台，计量表柜1台，综合保护自动装置4台；逆变器20台；汇流箱120台；子升压变20台、厂用变压器20台及10KV高压电缆组成。
5实验仪器
6试验项目
6.1真空断路器
6.1.1分、合闸时间测试：其分、合闸时间应符合制造厂技术数据；
6.1.2开关同期测试：其之相误差应符合制造厂误差范围；
6.1.3回路电阻测试：回路电阻的测试值应小于制造厂技术数据的允许最大值；
6.1.4绝缘电阻的测试：其绝缘电阻应良好，符合交接试验的要求；
6.1.5交流耐压试验：交流耐压值为52KV，时间为1分钟。
6.210KV电压互感器
6.2.1绝缘电阻的测试：绝缘应良好，其值应符合要求；
6.2.2电压比测试：其测得的电压比应符合设计要求；
6.2.3励磁特性测定：其测得的二次额定电压下的电流应符合制造厂的要求；
6.2.4交流耐压试验：交流耐压值为52KV，时间为1分钟。
6.310KV电流互感器
6.3.1绝缘电阻的测试：绝缘应良好，其值应符合要求；
6.3.2变比测试：其测得的电压比应符合设计要求；
6.3.3励磁特性测定：其测得的二次额定电压下的电流应符合制造厂的要求；
6.3.4交流耐压试验：交流耐压值为52KV，时间为1分钟。
6.410KV避雷器试验
6.4.1绝缘电阻的测试：绝缘应良好，符合规范要求；
6.4.21mA直流泄漏电流下的直流电压测定：其值应符合制造厂要求；
6.4.370%1mA直流电压下的泄漏电流测定：其测得的值应符合制造厂要求。
6.5干式变压器试验
6.5.1绝缘电阻及吸收比测定：绝缘电阻应良好，吸收比应符合规范要求；
6.5.2绕组直流电阻测试：其直流电阻应符合制造厂要求；
6.5.3变压器变压比试验：其测得的电压比应符合设计要求；
6.5.4交流耐压试验：高压侧交流耐压值为34KV，时间为1分钟。
6.6高压电缆试验
6.6.1绝缘电阻及吸收比测定：绝缘电阻应良好，吸收比应符合规范要求；
6.6.2交流耐压试验：交流耐压值为24KV，时间为5分钟。
6.7汇流箱测试
6.7.1光伏组件连接线检查：检查组件接线盒盖子是否松动，轻扯接线盒处电缆及组串连接头处电缆是否松动，脱落
6.7.2光伏组件编号检查：按组件编号图检查相应组件上编号，所标识的号码应正确且清晰可见
6.7.3汇流箱内极性及电压检查：确认分支回路小保险和主回路大保险在断开位置，用数字万用表（量程1000V）直流电压档，依次测量各回路电压并按照附表一做好记录。
附表一：汇流箱测试记录单
填表说明：测试天气要求为晴天，天气情况可描述为：少云有阳光、少云无阳光、多云有阳光、多云无阳光、晴朗等，测试时间：需详细记录几点几分。
备注中可填写测量数据的异常情况的说明。
6.8逆变器检查
6.8.1逆变器内元器件检查：打开逆变器柜门，检查内部连线有无松动、器件有无破损。
6.8.2直流侧电缆极性及电压检查：用万用表依次校对每台汇流箱至逆变器电缆极性，确认无误后依次合上每台汇流箱保险。
在逆变器直流母线上测量电压，并做好记录。
以上为整个电站的设备试验项目，在整个试验过程中要求有稳定的试验电源，以保证试验数据的正确性；可靠的接地点，以保证仪器及人身的安全；良好的照明和环境，以保证试验的工作进度，试验检测发现问题应及时反馈，缩短处理时间，保证整个工程进度的顺利进行。
7安全文明施工措施
7.1所有参加试验的人员须经安全技术交底方可上岗参加试验作业；
7.2树立“安全第一”的思想，进入现场必须佩戴安全帽，着装要符合有关规定，不得穿拖鞋、凉鞋和高跟鞋进入现场，带电和高空作业必须有人监护，同时高空作业必须系安全带。
7.3正确使用绝缘工具和保护装置以减少电击的危险，不得在雨天进行组件串线连接工作。
7.4光伏组件曝晒在太阳光下会产生电流，光伏方阵可以造成致命的电击或损坏设备。
只有专业人员方可进行组件的安装、调试。
为避免电击或损坏设备，在组件组串至额定串数后可将接头用绝缘胶布封好，待汇流箱内接好线时再连接此回路正、负极接头。
7.5严禁将组件正负极插头对接并确保连接端子间插接牢固。
7.6在汇流箱内接线没有测试之前严禁将汇流箱内保险投入。
7.7进行汇流箱及逆变器测试时一定选好万用表档位和量程
7.8在进行设备及电缆耐压时，确保在耐压设备区域拉设警戒绳并有专人看护，严禁无关人员进入。
7.9电气设备的送、停电必须符合设备厂家的规程要求，并按规定作详细的检查，确定无问题后方可进行设备的送停电。
设备停送电操作需有监护人，并挂警示牌。
7.10调试人员必须熟悉相关设备、系统的结构、性能以及调试方法和步骤。
7.11系统动态试验应取得调试指挥机构的同意并由其安排时间进行和指派运行人员密切配合。
7.12若试验现场发生意外危险，试验人员应尽快远离危险区。
经试验证明系统确已正常、可靠地工作后，各试验监视岗位的人员方可撤离。
7.13在调试过程中，调试人员必须遵守《电业安全工作规程》的相关规定，不得违反。
8危险点、危险源预控表。
