电压型逆变器的工作原理

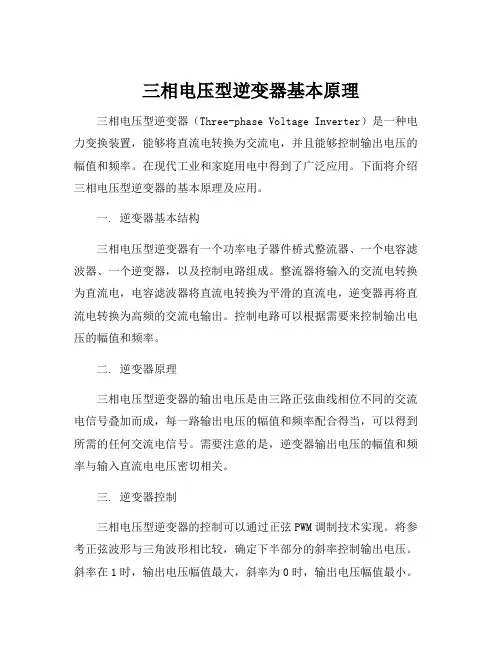

三相电压型逆变器基本原理
三相电压型逆变器基本原理三相电压型逆变器（Three-phase Voltage Inverter）是一种电力变换装置，能够将直流电转换为交流电，并且能够控制输出电压的幅值和频率。
在现代工业和家庭用电中得到了广泛应用。
下面将介绍三相电压型逆变器的基本原理及应用。
一. 逆变器基本结构
三相电压型逆变器有一个功率电子器件桥式整流器、一个电容滤波器、一个逆变器，以及控制电路组成。
整流器将输入的交流电转换为直流电，电容滤波器将直流电转换为平滑的直流电，逆变器再将直流电转换为高频的交流电输出。
控制电路可以根据需要来控制输出电压的幅值和频率。
二. 逆变器原理
三相电压型逆变器的输出电压是由三路正弦曲线相位不同的交流电信号叠加而成，每一路输出电压的幅值和频率配合得当，可以得到所需的任何交流电信号。
需要注意的是，逆变器输出电压的幅值和频率与输入直流电电压密切相关。
三. 逆变器控制
三相电压型逆变器的控制可以通过正弦PWM调制技术实现。
将参考正弦波形与三角波形相比较，确定下半部分的斜率控制输出电压。
斜率在1时，输出电压幅值最大，斜率为0时，输出电压幅值最小。
四. 逆变器应用
三相电压型逆变器广泛应用于交流传动的变频控制系统、电力过程控制、UPS和太阳能逆变器等领域。
同时，在家庭用电中，逆变器也可以用于将太阳能电池板发出的直流电转换为家庭可用的交流电。
总的来说，三相电压型逆变器具有容易控制和高效能的优势，可广泛应用于各种场合。
希望本文能够对读者了解逆变器的基本原理及应用有所帮助。

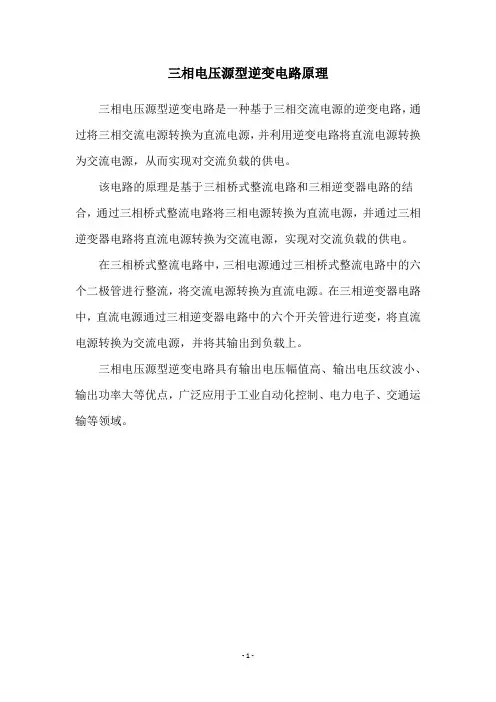

三相电压源型逆变电路原理
三相电压源型逆变电路原理
三相电压源型逆变电路是一种基于三相交流电源的逆变电路，通过将三相交流电源转换为直流电源，并利用逆变电路将直流电源转换为交流电源，从而实现对交流负载的供电。
该电路的原理是基于三相桥式整流电路和三相逆变器电路的结合，通过三相桥式整流电路将三相电源转换为直流电源，并通过三相逆变器电路将直流电源转换为交流电源，实现对交流负载的供电。
在三相桥式整流电路中，三相电源通过三相桥式整流电路中的六个二极管进行整流，将交流电源转换为直流电源。
在三相逆变器电路中，直流电源通过三相逆变器电路中的六个开关管进行逆变，将直流电源转换为交流电源，并将其输出到负载上。
三相电压源型逆变电路具有输出电压幅值高、输出电压纹波小、输出功率大等优点，广泛应用于工业自动化控制、电力电子、交通运输等领域。
- 1 -。
三相逆变器电路原理和工作过程图文说明
三相逆变器电路原理和工作过程图文说明单相逆变器电路由于受到功率开关器件的容量、零线（中性线）电流、电网负载平衡要求和用电负载性质等的限制，容量一般都在100kV A以下，大容量的逆变电路大多采用三相形式。
三相逆变器按照直流电源的性质不同分为三相电压型逆变器和三相电流型逆变器。
1.三相电压型逆变器。
电压型逆变器就是逆变电路中的输入直流能量由一个稳定的电压源提供，其特点是逆变器在脉宽调制时的输出电压的幅值等于电压源的幅值，而电流波形取决于实际的负载阻抗。
三相电压型逆变器的基本电路如图6-15所示。
该电路主要由6只功率开关器件和6只续流二板管以及带中性点的直流电源构成。
图中负载L和R表示三相负载的各路相电感和相电阻。
图6-15 三相电压型逆变器电路原理图图6-15三相电压型逆变器电路原理图功率开关器件VT1～VT6在控制电路的作用下，控制信号为三相互差1200的脉冲信号时，可以控制每个功率开关器件导通180度或120度，相邻两个开关器件的导通时间互差60度逆变器三个桥臂中上部和下部开关元件以180度间隔交替开通和关断，VT1～VT6以60度的电位差依次开通和关断，在逆变器输出端形成a、b、c三相电压。
控制电路输出的开关控制信号可以是方波、阶梯波、脉宽调制方波、脉宽调制三角波和锯齿波等，其中后三种脉宽调制的波形都是以基础波作为载波，正弦波作为调制波，最后输出正弦波波形。
普通方波和被正弦波调制的方波的区别如图6-16所示，与普通方波信号相比，被调制的方波信号是按照正弦波规律变化的系列方波信号，即普通方波信号是连续导通的，而被调制的方波信号要在正弦波调制的周期内导通和关断N次。
方波调制波形图6-16 方波与被调制方波波形示意图2.三相电流型逆变器。
电流型逆变器的直流输入电源是一个恒定的直流电流源，需要调制的是电流，若一个矩形电流注入负载，电压波形则是在负载阻抗的作用下生成的。
在电流型逆变器中，有两种不同的方法控制基波电流的幅值，一种方法是直流电流源的幅值变化法，这种万法使得交流电输出侧的电流控制比较简单；另一种方法是用脉宽调制来控制基波电流。

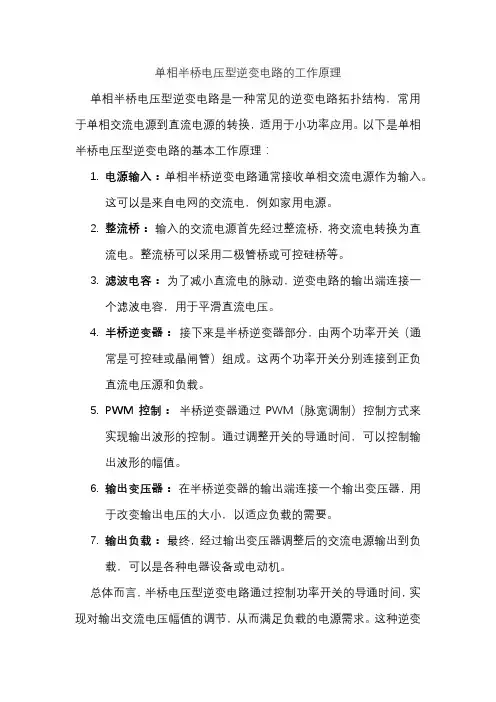

单相半桥电压型逆变电路的工作原理
单相半桥电压型逆变电路的工作原理
单相半桥电压型逆变电路是一种常见的逆变电路拓扑结构，常用于单相交流电源到直流电源的转换，适用于小功率应用。
以下是单相半桥电压型逆变电路的基本工作原理：
1.电源输入：单相半桥逆变电路通常接收单相交流电源作为输入。
这可以是来自电网的交流电，例如家用电源。
2.整流桥：输入的交流电源首先经过整流桥，将交流电转换为直
流电。
整流桥可以采用二极管桥或可控硅桥等。
3.滤波电容：为了减小直流电的脉动，逆变电路的输出端连接一
个滤波电容，用于平滑直流电压。
4.半桥逆变器：接下来是半桥逆变器部分，由两个功率开关（通
常是可控硅或晶闸管）组成。
这两个功率开关分别连接到正负
直流电压源和负载。
5.PWM控制：半桥逆变器通过PWM（脉宽调制）控制方式来
实现输出波形的控制。
通过调整开关的导通时间，可以控制输
出波形的幅值。
6.输出变压器：在半桥逆变器的输出端连接一个输出变压器，用
于改变输出电压的大小，以适应负载的需要。
7.输出负载：最终，经过输出变压器调整后的交流电源输出到负
载，可以是各种电器设备或电动机。
总体而言，半桥电压型逆变电路通过控制功率开关的导通时间，实现对输出交流电压幅值的调节，从而满足负载的电源需求。
这种逆变
电路通常用于小功率、单相电源的应用，例如家用电器、电子设备等。
三相电压型桥式逆变电路的工作原理及过程
三相电压型桥式逆变电路的工作原理及过程三相电压型桥式逆变电路，听起来好像很高大上，其实它就是一个把直流电变成交流电的小小机器。
今天，我们就来聊聊这个“神奇”的逆变电路的工作原理及过程。
让我们来了解一下什么是三相电压型桥式逆变电路。
简单来说，它就是一个由四个二极管组成的电路，分别是两个PNP结构和两个NPN结构的二极管。
这四个二极管组成了一个桥式结构，所以叫做“桥式逆变电路”。
那么，这个电路到底是怎么工作的呢？我们可以先把它分成两个部分来看：一个是将直流电转换成交流电的过程，另一个是将交流电转换成直流电的过程。
1. 将直流电转换成交流电的过程这个过程就像是我们在给手机充电时，手机会发出“嘟嘟嘟”的声音一样。
当我们给手机充电时，其实是在给手机提供一个恒定的直流电。
而手机内部有一个小小的变压器和一个叫做“整流器”的东西，它们会把直流电变成交流电，然后再通过电池给手机供电。
同样地，在三相电压型桥式逆变电路中，也是先把直流电转换成交流电，然后再通过变压器和其他元件把交流电变成我们需要的电压和频率。
2. 将交流电转换成直流电的过程这个过程就像是我们在给手机充电时，如果手机没电了，我们就需要把充电器插到手机上，让充电器给手机提供一个恒定的交流电。
而手机内部有一个小小的变压器和一个叫做“逆变器”的东西，它们会把交流电变成直流电，然后再通过电池给手机供电。
同样地，在三相电压型桥式逆变电路中，也是先把交流电转换成直流电，然后再通过变压器和其他元件把直流电变成我们需要的电压和频率。
好了，现在我们已经知道了三相电压型桥式逆变电路的基本原理和工作过程。
接下来，我们再来聊一聊它的应用场景和优缺点吧！。
电压型正弦波逆变器
电压型正弦波逆变器
这种逆变器的工作原理是将直流电压通过一系列的电子开关器
件（比如晶闸管、IGBT等）进行控制，经过一定的调制技术，最终
输出一个近似正弦波形的交流电压。
这种输出的电压波形与普通家
用电源非常相似，可以满足对电源质量要求较高的设备的电能需求。
电压型正弦波逆变器可以分为单相和三相两种，单相逆变器适
用于单相负载，比如家用电器、办公设备等；而三相逆变器则适用
于三相负载，比如工业生产中的电动机、变频空调等设备。
在使用电压型正弦波逆变器时，需要考虑的因素包括逆变器的
额定功率、效率、稳定性、输出波形质量、过载能力等。
此外，逆
变器的控制策略、保护功能、故障诊断等也是需要考虑的重要因素。
总的来说，电压型正弦波逆变器在现代电力应用中扮演着重要
的角色，它的稳定可靠的交流电源输出能力，使得各种电子设备和
电力系统能够得到可靠的电能供应。
三相逆变器电路原理和工作过程图文说明
三相逆变器电路原理和工作过程图文说明单相逆变器电路由于受到功率开关器件的容量、零线（中性线）电流、电网负载平衡要求和用电负载性质等的限制，容量一般都在100kV A以下，大容量的逆变电路大多采用三相形式。
三相逆变器按照直流电源的性质不同分为三相电压型逆变器和三相电流型逆变器。
1.三相电压型逆变器。
电压型逆变器就是逆变电路中的输入直流能量由一个稳定的电压源提供，其特点是逆变器在脉宽调制时的输出电压的幅值等于电压源的幅值，而电流波形取决于实际的负载阻抗。
三相电压型逆变器的基本电路如图6-15所示。
该电路主要由6只功率开关器件和6只续流二板管以及带中性点的直流电源构成。
图中负载L和R表示三相负载的各路相电感和相电阻。
图6-15 三相电压型逆变器电路原理图图6-15三相电压型逆变器电路原理图功率开关器件VT1～VT6在控制电路的作用下，控制信号为三相互差1200的脉冲信号时，可以控制每个功率开关器件导通180度或120度，相邻两个开关器件的导通时间互差60度逆变器三个桥臂中上部和下部开关元件以180度间隔交替开通和关断，VT1～VT6以60度的电位差依次开通和关断，在逆变器输出端形成a、b、c三相电压。
控制电路输出的开关控制信号可以是方波、阶梯波、脉宽调制方波、脉宽调制三角波和锯齿波等，其中后三种脉宽调制的波形都是以基础波作为载波，正弦波作为调制波，最后输出正弦波波形。
普通方波和被正弦波调制的方波的区别如图6-16所示，与普通方波信号相比，被调制的方波信号是按照正弦波规律变化的系列方波信号，即普通方波信号是连续导通的，而被调制的方波信号要在正弦波调制的周期内导通和关断N次。
方波调制波形图6-16 方波与被调制方波波形示意图2.三相电流型逆变器。
电流型逆变器的直流输入电源是一个恒定的直流电流源，需要调制的是电流，若一个矩形电流注入负载，电压波形则是在负载阻抗的作用下生成的。
在电流型逆变器中，有两种不同的方法控制基波电流的幅值，一种方法是直流电流源的幅值变化法，这种万法使得交流电输出侧的电流控制比较简单；另一种方法是用脉宽调制来控制基波电流。
三相电压型SPWM逆变器仿真分析及应用
三相电压型SPWM逆变器仿真分析及应用三相电压型SPWM逆变器是一种常见的电力电子装置，用于将直流电能转换为交流电能。
它广泛应用于可再生能源发电系统、电动汽车充电系统、UPS电源等领域。
本文将对三相电压型SPWM逆变器进行仿真分析，并讨论其在实际应用中的一些关键技术。
首先，我们来介绍一下三相电压型SPWM逆变器的工作原理。
该逆变器由六个开关管组成，三个开关管连接到每个电压型逆变器的输入端，三个开关管连接到中性点。
逆变器的输入是直流电压，输出是三相交流电压。
逆变器的工作原理是通过不同开关管的开关状态，控制直流电压经过逆变器的辅助电路，从而产生所需的交流电压。
在SPWM控制策略下，通过对开关管的PWM波形进行调制，可以实现对输出电压的调节。
接下来，我们进行三相电压型SPWM逆变器的仿真分析。
首先，我们需要建立逆变器的数学模型，并设计控制策略。
然后，利用数值计算软件进行仿真模拟，得到逆变器的输出波形和性能参数。
最后，对仿真结果进行分析和验证。
在仿真过程中，我们可以通过调节PWM波形的频率、幅值和相位等参数，观察输出电压的变化情况。
同时，可以对逆变器的效率、谐波含量、响应时间等性能指标进行评估和改进。
通过仿真分析，可以帮助我们更好地理解逆变器的工作原理和特性，并为实际应用中的设计和优化提供参考。
除了仿真分析，三相电压型SPWM逆变器还有一些关键技术需要注意。
首先是开关管的选择和驱动电路的设计，要保证开关管具有足够的电流和电压承受能力，并且能够快速开关。
其次是PWM控制策略的设计，包括调制波形的产生方法和控制方法的选择，以实现输出电压的精确控制。
此外，还需要考虑逆变器的过电流保护、温度保护、短路保护等安全措施。
综上所述，三相电压型SPWM逆变器是一种常见的电力电子装置，在可再生能源发电系统、电动汽车充电系统、UPS电源等领域有广泛应用。
通过仿真分析和关键技术的研究，可以提高逆变器的性能和可靠性，推动其在实际应用中的进一步发展。
三相电压型逆变电路工作过程
三相电压型逆变电路工作过程三相电压型逆变电路是将三相交流电转换为直流电的一种电路形式。
它由三相桥式整流器和逆变器两个部分组成，整流器将三相交流电转换为直流电，而逆变器则将直流电转换为可变频率、可调幅度的交流电。
下面我将详细介绍三相电压型逆变电路的工作过程。
首先，我们来看整流器的工作过程。
整流器由三相桥式整流电路组成，它由六个晶闸管或整流二极管构成，分别连接在三相交流电源的三个相线上。
当晶闸管或整流二极管接通时，对应的相线上的交流电流通过整流器进入负载电路，同时在负载电路两端形成正向电压。
当晶闸管或整流二极管关断时，交流电流被阻断，负载电路的电压为零。
整流器通过不断的开关操作，使得交流电源的电压在负载电路两端产生一系列脉冲电压。
接下来，我们来看逆变器的工作过程。
逆变器由若干个晶闸管或功率管构成，这些管子将整流器输出的脉冲电压转换为可变频率的交流电。
逆变器的工作原理是通过改变晶闸管或功率管的导通时间，控制输出脉冲电压的频率和幅度。
逆变器的脉冲宽度调制技术采用了PWM技术(Pulse Width Modulation)，根据输入的参考信号引导晶闸管或功率管的导通和断开，从而实现对输出电压频率和幅度的调节。
具体来说，逆变器通过接收控制信号，将输入的直流电转换为脉冲信号，并通过PWM技术对脉冲信号的宽度进行调制，使得输出电压的频率和幅度可以根据需要进行调节。
这样就实现了将直流电转换为可变频率、可调幅度的交流电。
逆变器输出的电压通常是三相对称的正弦波，它可以用来驱动各种交流电动机、电动机控制系统和其他需要交流电源的设备。
总结一下，三相电压型逆变电路主要由整流器和逆变器两个部分组成。
整流器将输入的三相交流电转换为直流电，而逆变器将直流电转换为可变频率、可调幅度的交流电。
通过整流器和逆变器的组合，可以实现将三相交流电源转换为直流电源，并通过逆变器将直流电源转换为三相交流电源。
这种电路在电力变频调速系统和其他需要交流电源的应用中具有广泛的应用前景。
电压型逆变器的特点
电压型逆变器的特点一、引言电压型逆变器是一种常见的电力电子设备，它能够将直流电转换为交流电，并且可以通过控制输出的波形来实现不同的功率输出。
本文将针对电压型逆变器的特点进行详细介绍。
二、基本原理电压型逆变器是一种基于PWM技术实现的逆变器，其基本原理是通过控制开关管的导通和截止时间来改变输出波形的幅值和频率。
具体来说，当开关管导通时，直流电源会将能量存储在输出滤波器中，并且产生一个高频脉冲信号；当开关管截止时，滤波器中存储的能量会被释放出来，并且形成一个正弦波形输出。
三、特点分析1. 输出稳定性好由于PWM技术具有精确控制脉冲信号宽度和频率的优势，因此电压型逆变器在输出稳定性方面表现出色。
其输出波形幅值和频率可以精确控制，从而保证了稳定可靠的功率输出。
2. 功率密度高相比于传统的线性功率放大器，电压型逆变器具有更高的功率密度。
这主要是因为电压型逆变器可以通过PWM技术实现高效能量转换，从而减少了能量损耗和体积占用。
3. 操作简单方便电压型逆变器具有操作简单方便的特点。
用户只需要通过控制PWM 信号的占空比和频率就可以实现输出波形的控制，而不需要进行复杂的电路调试和设计。
4. 抗干扰能力强由于电压型逆变器采用了PWM技术，其输出波形具有较高的频率和宽度，因此具有很强的抗干扰能力。
即使在噪声较大的环境下，其输出波形也可以保持稳定可靠。
5. 适应性强电压型逆变器具有很强的适应性，可以适用于多种不同类型的负载。
同时，由于其输出波形可以精确控制，因此也可以实现对不同负载类型进行优化匹配。
四、应用领域1. 交流驱动系统电压型逆变器广泛应用于交流驱动系统中，例如交流电机驱动、UPS 系统等。
在这些应用中，电压型逆变器可以实现高效、稳定的功率输出，从而保证了设备的正常运行。
2. 太阳能电池组电压型逆变器也被广泛应用于太阳能电池组中。
由于太阳能电池输出的是直流电，因此需要通过逆变器将其转换为交流电才能供给家庭或工业用电。
单相电压型逆变电路
单相电压型逆变电路单相电压型逆变电路是一种电力电子器件，能够将直流电转换为交流电，广泛应用于各种电力系统中。
本文将介绍单相电压型逆变电路的原理、分类、应用和发展趋势。
一、原理单相电压型逆变电路的原理是利用开关管的导通和截止，将直流电源的电压转换为交流电压。
开关管的导通和截止由控制电路控制，控制电路可以根据需要选择不同的控制方式，如脉宽调制、频率调制等。
控制电路的输出信号控制开关管的导通和截止，从而实现直流电到交流电的转换。
二、分类单相电压型逆变电路根据控制方式的不同可以分为脉宽调制型和频率调制型。
脉宽调制型逆变电路是通过改变开关管的导通时间来控制输出电压的大小，具有控制简单、输出电压稳定等优点，适用于低功率应用。
频率调制型逆变电路是通过改变开关管的导通和截止的时间来控制输出电压的频率和大小，具有输出电压精度高、适用范围广等优点，适用于高功率应用。
三、应用单相电压型逆变电路广泛应用于各种电力系统中，如UPS电源、太阳能逆变器、风力逆变器、电动汽车充电器等。
其中，UPS电源是逆变电路的主要应用领域之一，其作用是在电网电压不稳定或停电时，提供稳定的交流电源。
太阳能逆变器是将太阳能电池板输出的直流电转换为交流电的装置，其应用范围涵盖了家庭、商业、工业等领域。
风力逆变器是将风力发电机输出的直流电转换为交流电的装置，其应用范围涵盖了风力发电领域。
电动汽车充电器是将交流电转换为直流电供电给电动汽车充电的装置，其应用范围涵盖了电动汽车领域。
四、发展趋势单相电压型逆变电路的发展趋势主要包括以下几个方面：1、高效节能：随着能源环境的变化，逆变电路需要具备更高的能量转换效率和更低的能量损耗。
2、小型化：随着电子技术的发展，逆变电路需要越来越小型化，以满足各种场合的需求。
3、智能化：随着智能化技术的发展，逆变电路需要具备更高的智能化水平，以实现自动控制和智能化管理。
4、多功能化：随着应用领域的扩大，逆变电路需要具备更多的功能，如电能质量控制、电网接口等。
电压源型逆变器
电压源型逆变器随着电子技术的飞速发展，逆变器已经成为了现代电力电子技术中不可或缺的一部分。
逆变器的作用是将直流电转换为交流电，以满足各种电器设备的需要。
电压源型逆变器是一种常见的逆变器类型，它具有较高的稳定性和可靠性，被广泛应用于各种领域。
一、电压源型逆变器的基本原理电压源型逆变器是一种基于电容器充放电原理的逆变器。
其基本原理是将直流电源通过一个电容器进行充电，并在充电完成后将电容器的电能释放出来，以产生交流电。
电压源型逆变器的输出波形为正弦波，因此可以满足各种电器设备对电源质量的要求。
二、电压源型逆变器的工作原理电压源型逆变器的工作分为两个阶段：充电和放电。
在充电阶段，直流电源通过一个电容器进行充电，电容器的电压逐渐上升。
在放电阶段，电容器的电能被释放出来，产生一定的交流电。
通过控制电容器的充电和放电时间，可以产生不同频率的交流电，从而满足各种电器设备的需要。
三、电压源型逆变器的优点1.稳定性高：电压源型逆变器的输出波形为正弦波，稳定性较高，可以满足各种电器设备的需求。
2.可靠性高：电压源型逆变器采用电容器充放电原理，结构简单，故障率较低，可靠性高。
3.适用范围广：电压源型逆变器可以产生不同频率的交流电，适用于各种电器设备的需要。
4.效率高：电压源型逆变器的效率较高，能够将直流电转换为高质量的交流电。
四、电压源型逆变器的应用1.太阳能逆变器：太阳能电池板产生的电流为直流电，需要通过逆变器将其转换为交流电，以供各种电器设备使用。
2.电动汽车逆变器：电动汽车的电池输出为直流电，需要通过逆变器将其转换为交流电，以供电动机使用。
3.UPS逆变器：UPS逆变器是一种备用电源设备，需要通过逆变器将直流电转换为交流电，以保证电器设备正常运行。
4.家庭电器逆变器：家庭电器需要稳定的交流电源，电压源型逆变器可以产生高质量的交流电，满足各种家庭电器的需求。
五、电压源型逆变器的发展趋势随着科技的不断进步，电压源型逆变器的性能也在不断提高。
三相电压型逆变器基本原理
三相电压型逆变器基本原理首先是整流器。
整流器的主要功能是将交流电源输出的交流电能转换为直流电能。
在三相电压型逆变器中，整流器一般采用三相全桥整流电路。
该电路由三相桥式整流器、电容滤波器组成。
当输入的交流电源为三相电源时，三相桥式整流器能够同时对三相电压进行整流。
通过对不同相的电流进行不同的控制，可以有效地限制谐波对整流器的影响，减小输出波形的畸变。
接下来是中间直流环节。
中间直流环节是连接整流器和逆变器的一个环节，主要功能是将整流器输出的直流电能进行储存，并提供给逆变器。
中间直流环节通常由一个电容器和一个电感器组成。
电容器用于储存电能，电感器主要用于过滤直流环节中的谐波。
最后是逆变器。
逆变器的主要功能是将中间直流环节输出的直流电能转换为交流电能并输出。
在三相电压型逆变器中，逆变器通常采用三相桥式逆变电路。
该电路由三相桥式逆变器、滤波器组成。
逆变器将直流电能转换为交流电能的过程是通过将直流电压逆变为三相交流电压实现的。
通过控制逆变器输出的脉宽和频率，可以实现对输出波形的控制，同时可以调节输出功率。
在三相电压型逆变器中，控制系统起着重要的作用。
控制系统主要通过对整流器和逆变器的控制，实现对逆变器输出电压、频率和相位的控制。
通过控制系统，可以实现对逆变器的调速、调压等功能。
总结起来，三相电压型逆变器的基本原理是通过整流器将输入的交流电能转换为直流电能，然后通过中间直流环节储存和过滤直流电能，最后通过逆变器将直流电能逆变为交流电能并输出。
控制系统起着关键的作用，通过对整流器和逆变器的控制，实现对逆变器输出的电压、频率和相位的控制。
三相电压型逆变器具有输出波形好、效率高、可靠性高等优点，广泛应用于各种电力控制系统中。
三相电压型逆变电路原理
三相电压型逆变电路原理
三相电压型逆变电路是一种能够将直流电能转换为交流电能的电路。
它主要由三相全桥逆变器、输出滤波器和控制电路组成。
在三相电压型逆变电路中，输入信号为直流电源，通过三相全桥逆变器将直流电压转换为交流电压。
三相全桥逆变器由六个功率开关管和反并联二极管组成，通过控制这些功率开关管的导通和关断，可以实现对输出交流电压的控制。
输出滤波器主要用于平滑转换后的交流电压，去除其中的谐波成分，并提供稳定的输出电压。
常见的输出滤波器包括电感滤波器和电容滤波器。
控制电路通过对逆变器的控制，实现对输出电压的调节和保护功能。
常见的控制方法包括PWM控制和SPWM控制。
PWM
控制通过不同占空比的脉宽调制，实现对输出电压的调节；SPWM控制则通过不同频率的正弦波形来控制输出电压的形
状和频率。
三相电压型逆变电路广泛应用于工业生产中，可以将直流电源转换为三相交流电源，满足各种电气设备的供电需求。
同时，由于逆变电路具有高效、可靠和稳定的特性，被广泛应用于太阳能发电、风力发电等可再生能源领域。
三相电压型逆变开关器件的导通规律
一、概述三相电压型逆变开关器件是电力电子领域中常见的一种器件，它可以将直流电源变换成交流电源，广泛应用于各种工业领域。
在逆变器的工作过程中，开关器件的导通规律对逆变器的性能和效率有着至关重要的影响。
本文将对三相电压型逆变开关器件的导通规律进行讨论，以期对相关领域的研究和应用提供参考。
二、三相电压型逆变开关器件的基本工作原理三相电压型逆变开关器件主要由六个晶体管组成，通过适当的触发信号使得晶体管在一定的时序下导通，从而实现对输入直流电压的逆变。
在正半周，其中的三个晶体管相继导通，形成如图1所示的电路拓扑结构。
在负半周，另外三个晶体管导通，如图2所示。
三、三相电压型逆变开关器件的导通规律1. 开关器件导通的时序规律在三相电压型逆变开关器件中，晶体管的导通具有严格的时序要求。
在正半周，晶体管必须按照特定的顺序导通，以保证输出交流电压的波形合理稳定；同样，在负半周，也需要遵循相应的导通时序。
导通时序的准确控制是保证逆变器正常工作的关键。
2. 导通间的关联性三相电压型逆变开关器件中的六个晶体管之间具有一定的导通关联性，即某些晶体管的导通需要受到其他晶体管导通状态的影响。
这种关联性是为了避免出现过电压或过电流等异常情况，保护逆变器和负载的安全运行。
3. 导通的失调问题由于制造工艺和器件参数的差异，三相电压型逆变开关器件中的晶体管可能存在导通的失调问题，即同一相的晶体管导通时间不一致。
这会导致输出波形的失真和不稳定，需要通过合理的控制策略来解决。
4. 导通的功率损耗晶体管在导通状态下会产生一定的导通损耗，这部分损耗直接影响逆变器的效率。
需要对晶体管的导通状态进行合理的控制，以降低功率损耗，提高能源利用率。
四、总结三相电压型逆变开关器件的导通规律对逆变器的性能和稳定性有着重要的影响，合理的导通控制策略是保证逆变器正常工作的关键。
通过对导通规律的深入研究，可以为逆变器的设计和运行提供技术支持，推动电力电子领域的发展和进步。
三电平电压型逆变器
三电平电压型逆变器一、引言逆变器是将直流电转换为交流电的装置，广泛应用于电力系统、电动汽车和可再生能源等领域。
三电平电压型逆变器是一种高效、可靠的逆变器拓扑结构，其具有较低的谐波失真和较高的功率因数。
本文将深入探讨三电平电压型逆变器的原理、特点和应用。
二、原理三电平电压型逆变器是一种多电平输出的逆变器拓扑结构，通过控制开关器件的开关状态，可以实现输出电压在三个不同电平之间切换。
其原理基于PWM（脉宽调制）技术，通过调整开关器件的导通时间比例，控制输出电压的幅值和频率。
三、特点三电平电压型逆变器具有以下特点： 1. 低谐波失真：通过增加输出电压的电平数，可以减小逆变器输出电压的谐波含量，提高电力质量。
2. 高功率因数：三电平电压型逆变器的输入电流波形接近正弦波，功率因数较高，减小了对电力系统的污染。
3. 高效率：相比传统的两电平逆变器，三电平电压型逆变器在同样输出功率下具有更高的转换效率。
4. 可靠性强：三电平电压型逆变器结构简单、稳定可靠，适用于各种工况和环境。
四、应用三电平电压型逆变器广泛应用于以下领域： ### 1. 电力系统在电力系统中，三电平电压型逆变器用于调节和控制电网的电压和频率，提高电力传输效率和稳定性。
### 2. 电动汽车电动汽车需要将电池的直流电转换为交流电供给电动机，三电平电压型逆变器可以提供稳定、高效的电能转换。
### 3. 可再生能源可再生能源如太阳能和风能的输出电压为直流，需要经过逆变器转换为交流电。
三电平电压型逆变器可以提供高质量的电能转换，减小对电力系统的影响。
五、总结三电平电压型逆变器是一种高效、可靠的逆变器拓扑结构，具有低谐波失真、高功率因数和高效率等特点。
它在电力系统、电动汽车和可再生能源等领域有着广泛的应用前景。
随着能源需求的增加和电力质量的要求提高，三电平电压型逆变器将发挥越来越重要的作用，推动能源转型和可持续发展。
三相电压型桥式逆变电路
三相电压型桥式逆变电路三相电压型桥式逆变电路是一种常用的电力电子器件，具有广泛的应用领域。
本文将从以下几个方面介绍三相电压型桥式逆变电路的基本原理、结构特点、控制方法、应用及发展趋势等方面。
一、基本原理三相电压型桥式逆变电路是一种将直流电转换为交流电的逆变器，其基本原理是通过逆变器中的半导体开关器件，对直流电进行逆变，使其输出为交流电。
逆变电路的核心组成部分是桥式逆变器，它由六个开关器件组成，通常采用MOSFET、IGBT等功率半导体器件作为开关元件。
在三相电压型桥式逆变电路中，通过控制六个开关器件的导通和截止，可以实现对输出电压的控制。
二、结构特点三相电压型桥式逆变电路的结构特点主要表现在以下几个方面：1. 采用桥式逆变器结构，具有输出电压高、输出功率大的特点。
2. 采用半导体器件作为开关元件，具有快速开关速度、高效率、可靠性高等优点。
3. 逆变器控制电路采用数字控制技术，具有控制精度高、控制稳定性好等优点。
4. 逆变器输出电压可调，具有输出电压稳定性好、波形纹波小等特点。
三、控制方法三相电压型桥式逆变电路的控制方法主要有以下几种：1. 脉宽调制控制方法：通过改变逆变器输出电压的占空比，实现对输出电压的控制。
2. 调制电压控制方法：通过改变逆变器输出电压的幅值和频率，实现对输出电压的控制。
3. 向量控制方法：通过向量运算，实现对逆变器输出电压的控制。
四、应用三相电压型桥式逆变电路的应用非常广泛，主要应用于以下领域： 1. 交流电机驱动：通过逆变器将直流电转换为交流电，实现对交流电机的驱动。
2. 电网并网：通过逆变器将直流电转换为交流电，实现对电网的并网。
3. 电力调节：通过逆变器将直流电转换为交流电，实现对电力的调节。
4. 其他应用：逆变器还可以应用于风力发电、太阳能发电、UPS 等领域。
五、发展趋势随着科技的不断发展，三相电压型桥式逆变电路也在不断发展。
未来，三相电压型桥式逆变电路的发展趋势主要有以下几个方面：1. 集成化：逆变器将越来越多地集成于电机内部，实现电机驱动的高度集成化。
三相桥式电压型逆变电路
三相桥式电压型逆变电路电力电子技术是指应用电子技术和电力系统理论实现电力控制、调节、变换及其质量优化的研究和应用领域。
而逆变技术则是电力电子技术中的一个重要分支，其主要作用是将直流电转换为交流电。
随着科技的发展，逆变技术不断更新换代，而其中的三相桥式电压型逆变电路也越来越成为了人们关注的焦点。
一、三相桥式电压型逆变电路的工作原理三相桥式电压型逆变电路是一种将直流电压转换为交流电压的电路。
其主要是由三相桥式整流电路和三相逆变器电路组成。
在此基础上，当输出交流电压为正项时，逆变电路中S1/S4管和S3/S2管导通，S2/S3管和S4/S1管断开。
反之，当输出交流电压为负项时，逆变电路中S1/S4管和S3/S2管断开，S2/S3管和S4/S1管导通。
这样，交替进行导通和断开操作的管子，便通过交变的方式将直流电转换成了交流电。
二、三相桥式电压型逆变电路的特点1、稳定性强三相桥式电压型逆变电路采取了自动功率控制技术，控制器能够自动调节电路中的电流及电压，从而保证电路的稳定性，在不同的负载下也有着很好的工作能力。
2、效率高三相桥式电压型逆变电路在电路设计上，采用了能够减小串联电阻和电感的负荷电路设计方式，因此在高频开关转换过程中，能够减小将能量损失，提高逆变电路的效率。
3、输出波形良好三相桥式电压型逆变电路的输出波形波峰和波谷平缓，能够直接接入线性负载。
而且，它具有电流值更小、频率更高的优点，因此在高精度控制领域中应用更加广泛。
4、逆变能力强三相桥式电压型逆变电路能够同时实现三相电桥逆变，具有非常高的逆变能力。
同时，通过增加IGBT管子和更换大功率器件，还能够实现更大功率的逆变。
因此，它在电机驱动、电磁加热、UPS电源等领域具有更加广泛的应用。
三、三相桥式电压型逆变电路的应用三相桥式电压型逆变电路广泛应用于驱动有异步电机、磁悬浮轴承、磁浮列车、太阳能转换等领域。
其中，驱动异步电机是它最广泛的应用领域之一。
三相桥式电压型逆变电路可以通过相位跨过，实现电机的正转或反转，还可以根据需要实现速度调节、转矩控制等高精度控制功能。
单相电压型逆变电路工作原理
单相电压型逆变电路工作原理一、引言逆变电路是将直流电转换为交流电的一种电路，逆变电路的应用非常广泛，例如变频器、UPS等。
单相电压型逆变电路是一种常见的逆变电路，本文将详细介绍其工作原理。
二、单相电压型逆变电路结构单相电压型逆变电路由直流输入端、滤波器、开关管和输出端组成。
其中，直流输入端提供直流输入信号；滤波器用于过滤掉直流信号中的高频噪声；开关管用于控制输出信号的频率和幅值；输出端则输出经过处理后的交流信号。
三、单相电压型逆变电路工作原理1. 直流输入信号经过滤波器在单相电压型逆变电路中，直流输入信号首先通过滤波器进行滤波处理。
滤波器主要由一个大容量的滤波电容和一个小阻值的滤波电阻组成，在这个过程中，高频噪声被短时间内充放电而被消除。
2. 交错控制开关管在单相逆变器中，开关管是最重要的元件之一。
在正半周期和负半周期中，开关管的控制是不同的。
在正半周期，当开关管导通时，输出端的电压为正；当开关管断开时，输出端的电压为零。
在负半周期中，当开关管导通时，输出端的电压为零；当开关管断开时，输出端的电压为负。
3. 输出信号经过滤波器在单相逆变器中，输出信号需要通过滤波器进行处理。
滤波器主要由一个大容量的滤波电容和一个小阻值的滤波电阻组成，在这个过程中，高频噪声被短时间内充放电而被消除。
4. 输出信号经过变压器在单相逆变器中，输出信号需要通过变压器进行处理。
变压器主要由一个铁芯和两个绕组组成。
其中一个绕组接收逆变器产生的交流信号，并将其转换为所需的交流信号；另一个绕组则将交流信号传输到负载上。
四、总结单相电压型逆变电路是一种将直流转换为交流的常见逆变电路。
其工作原理主要包括直流输入信号经过滤波器、交错控制开关管、输出信号经过滤波器和输出信号经过变压器等步骤。
逆变电路的应用非常广泛，例如变频器、UPS等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.4．单相逆变电路
二．单相电流型逆变电路 （1）电路结构 电路原理图如图3所示：
图3 单相电流型逆变电路原理图
3.4．单相逆变电路
桥臂串入4个电感器，用来限制晶闸管开通时的电流上升率di/dt。
VT1～VT4以1000～5000Hz的中频轮流导通，可以在负载得到中 频电流。
采用负载换流方式，要求负载电流要超前电压一定的角度。负载一般 是电磁感应线圈，用来加热线圈的导电材料。等效为R、C串联电路。
电压的波形不相同，电流滞后电压一定的角度。
3.4．单相逆变电路
电路根据直流电源的性质不同，可以分为电流型、电压型逆变电路。 （1）电压型逆变电路（电路图如图1所示）：电压型逆变电路的基
本特点： 1)直流侧并联大电容，直流电压基本无脉动。 2)输出电压为矩形波，电流波形与负载有关。 3)电感性负载时，需要提供无功。为了有无功通道，逆变桥臂需要并
为了可靠关断晶闸管，不导致逆变失败，晶闸管需要一段时间才能恢 复阻断能力，换流结束以后，还要让VT1，VT4承受一段时间的反向
电压。这个时间称为tβ=t5-t4，tβ应该大于晶闸管的关断时间tq。 为了保证可靠换流。应该在电压uo过零前tδ=t5-t2触发VT2，VT3。
tδ称为触发引前时间， tδ=tβ+tγ，电流i0超前电压U0的时间为： tφ=tβ+0.5 tγ。
3.3．逆变的基本概念和换流方式
（1）逆变的基本概念 将直流电变换成交流电的电路称为逆变电路，根据交流电
的用途可以分为有源逆变和无源逆变。有源逆变是把交流 电回馈电网，无源逆变是把交流电供给不同频率需要的负 载。无源逆变就是通常说到的变频。 （2）逆变电路的换流方式 换流实质就是电流在由半导体器件组成的电路中不同桥臂 之间的转移。常用的电力变流器的换流方式有以下几种：
如图6（b）所示，每桥臂导电180°，同一相上下两臂交 替导电，各相开始导电的角度差120°。任一瞬间有三个 桥臂同时导通。每次换流都是在同一相上下两臂之间进行， 也称为纵向换流。逆变后的三相线电压波形如图3-19(C) 所示。
3.4．单相逆变电路
（3）基本数量分析 如果不计换流时间，输出电流的傅立叶展开式为：
io
4Id
sin t
1 sin 3t 3
1 sin 5t 5
其中基波电流的有效值为：
io
4Id
பைடு நூலகம்
sin t
1 sin 3t
3
1 sin 5t
5
I o1
4Id
2
0.9I d
3.4．单相逆变电路
负载电压的有效值与直流输出电压的关系为：
3.3．逆变的基本概念和换流方式
电路图和对应的波形图如图1；说明几点：
图1 逆变电路原理示意图及波形图
3.3．逆变的基本概念和换流方式
1）S1、S4闭合，S2、S3断开，输出uo为正，反之，S1、S4断开， S2、S3闭合，输出uo为负，这样就把直流电变换成交流电。
2）改变两组开关的切换频率，可以改变输出交流电的频率。 3）电阻性负载时，电流和电压的波形相同。电感性负载时，电流和
并联电容C，主要为了提高功率因数。同时，电容C和R、L可以构成
并联谐振电路，因此，这种电路也叫并联谐振式逆变电路。
3.4．单相逆变电路
（2）工作原理 输出的电流波形接近矩形波，含有基波和高次谐波，且谐波的幅值小
于基波的幅值。波形如图4所示 。
图4 单相电流型逆变电路波形图
3.4．单相逆变电路
Uo
2
Ud 2 cos
1.11 Ud
cos
3.5．三相电压型逆变电路
(a) 两电平电压型逆变器主电路 (b) 开关器件导通逻辑 (c) 逆变后的电压波形 图6三相电压型逆变器的工作原理
3.5．三相电压型逆变电路
控制V1、 V2、 V3 、V4 、V5、 V6的逻辑导通顺序，使 它们以某个频率导通，则会输出一个三相交流电源，使电 机工作。为了对V1～V6进行保护，给每个逆变器件分别 并联了一个续流二极管，当电动机进入制动运行状态后， 产生的电流可以经过续流二极管将电能消耗在能耗电阻RB 上。每个逆变器件两端还并联了R-C-VD缓冲保护回路，可 以对器件开通与关断过种中产生的过电压进行缓冲与吸收。
联二极管。
3.4．单相逆变电路 一、电压型逆变电路
图2 电压型逆变电路原理图
电压型逆变电路的基本特点： 1)直流侧并联大电容，直流电压基本无脉动。 2)输出电压为矩形波，电流波形与负载有关。 3)电感性负载时，需要提供无功。为了有无功通道，逆变桥臂需要 并联二极管。
3.4．单相逆变电路
二、电流型逆变电路（电路图如图2所示） 电流型逆变电路的基本特点：
基波频率接近负载谐振的频率，负载对基波呈高阻抗。对谐波呈低阻 抗，谐波在负载的压降很小。因此，负载的电压波形接近于正弦波。 一个周期中，有两个导通阶段和两个换流阶段。
t1～t2阶段，VT1，VT4稳定导通阶段，io=Id；t2时刻以前在电容
C建立左正右负的电压。
t2～t4：t2时刻触发VT2，VT3，进入换流阶段。 LT使VT1，VT4不能立即关断，电流有一个减小的过程。VT2，VT3
图2 电流型逆变电路原理图
3.4．单相逆变电路
1）直流侧串联大电感，直流电源电流基本无脉动。 2）交流侧电容用于吸收换流时负载电感的能量。这种电路的换流方
式一般有强迫换流和负载换流。 3）输出电流为矩形波，电压波形与负载有关。 4）直流侧电感起到缓冲无功能量的作用，晶闸管两端不需要并联二
极管。
的电流有一个增大的过程。 4个晶闸管全部导通。负载电容电压经过两个并联的放电回路放电。
LT1～VT1～VT3～LT3～C，另一条：LT2～VT2～VT4～LT4～C。
3.4．单相逆变电路
t=t4时刻，VT1，VT4的电流减小到零而关断，换流过程结束。 t4～t2称为换流时间。t3时刻位于t2～t4的中间位置。
3.3．逆变的基本概念和换流方式
1）负载谐振换流 由负载谐振电路产生一个电压，在换流时关断已经导通的
晶闸管，一般有串联和并联谐振逆变电路，或两者共同组 成的串、并联谐振逆变电路。 2）强迫换流 附加换流电路，在换流时产生一个反向电压关断晶闸管。 3）器件换流 利用全控型器件的自关断能力进行换流。
