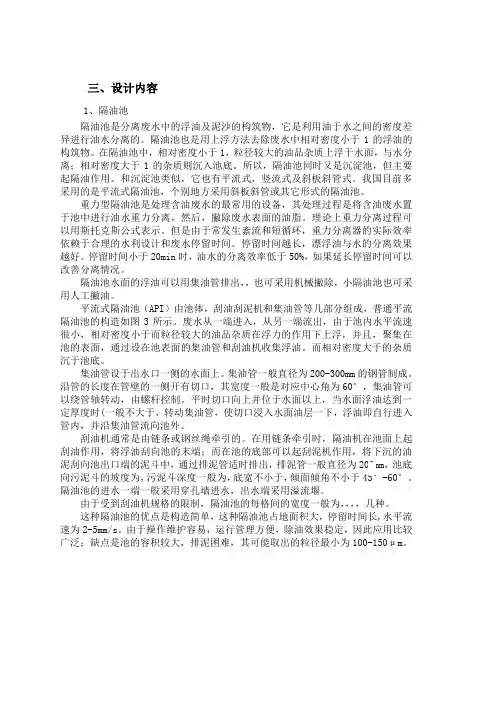

三、设计内容1、隔油池隔油池是分离废水中的浮油及泥沙的构筑物,它是利用油于水之间的密度差异进行油水分离的。

隔油池也是用上浮方法去除废水中相对密度小于1的浮油的构筑物。

在隔油池中,相对密度小于1,粒径较大的油品杂质上浮于水面,与水分离;相对密度大于1的杂质则沉入池底。

所以,隔油池同时又是沉淀池,但主要起隔油作用。

和沉淀池类似,它也有平流式,竖流式及斜板斜管式。

我国目前多采用的是平流式隔油池,个别地方采用斜板斜管或其它形式的隔油池。

重力型隔油池是处理含油废水的最常用的设备,其处理过程是将含油废水置于池中进行油水重力分离,然后,撇除废水表面的油脂。

理论上重力分离过程可以用斯托克斯公式表示。

但是由于常发生紊流和短循环,重力分离器的实际效率依赖于合理的水利设计和废水停留时间。

停留时间越长,漂浮油与水的分离效果越好。

停留时间小于20min时,油水的分离效率低于50%,如果延长停留时间可以改善分离情况。

隔油池水面的浮油可以用集油管排出,,也可采用机械撇除,小隔油池也可采用人工撇油。

平流式隔油池(API)由池体,刮油刮泥机和集油管等几部分组成,普通平流隔油池的构造如图3所示。

废水从一端进入,从另一端流出,由于池内水平流速很小,相对密度小于1.0而粒径较大的油品杂质在浮力的作用下上浮,并且,聚集在池的表面,通过设在池表面的集油管和刮油机收集浮油。

而相对密度大于1.0的杂质沉于池底。

集油管设于出水口一侧的水面上。

集油管一般直径为200-300mm的钢管制成。

沿管的长度在管壁的一侧开有切口,其宽度一般是对应中心角为60°,集油管可以绕管轴转动,由螺杆控制。

平时切口向上并位于水面以上,当水面浮油达到一定厚度时(一般不大于0.25m),转动集油管,使切口浸入水面油层一下,浮油即自行进入管内,并沿集油管流向池外。

刮油机通常是由链条或钢丝绳牵引的。

在用链条牵引时,隔油机在池面上起刮油作用,将浮油刮向池的末端;而在池的底部可以起刮泥机作用,将下沉的油泥刮向池出口端的泥斗中,通过排泥管适时排出,排泥管一般直径为200mm,池底向污泥斗的坡度为0.01-0.02,污泥斗深度一般为0.5m,底宽不小于0.4m,倾面倾角不小于45°-60°。
