日产300吨OCC废纸制浆工艺设计
制浆造纸工艺流程
制浆造纸工艺流程
《制浆造纸工艺流程》
制浆造纸是将木材、废纸等纤维素质的原料制成纸浆，然后通过造纸机将纸浆制成纸张的过程。
它是一项复杂而又精细的工艺，包括多个工序和环节。
首先是制浆工艺。
木材是最常用的原料之一，它需要经过蒸煮、漂白等步骤，将木材中的纤维素质提取出来，形成纸浆。
随着环保意识的增强，废纸作为再生纤维素原料也在制浆工艺中得到了广泛应用。
接下来是造纸工艺。
经过制浆流程得到的纸浆要经过丝网、压榨、烘干等步骤，最终形成纸张。
而这个过程需要严格控制温度、湿度、压力等参数，以确保纸张的质量和性能。
值得一提的是，制浆造纸工艺中的废水处理也是一个重要的环节。
在生产过程中会产生大量的废水，这些废水需要经过处理，达到排放标准，以减少对环境的污染。
随着科技的发展，制浆造纸工艺也在不断进步。
一些新技术如生物质能利用、数字化控制等被引入其中，以提高生产效率和降低能耗。
总的来说，制浆造纸工艺涉及到多个工序，涵盖了化学、机械、环保等多个领域，是一门综合性的工艺。
它的发展不仅与纸张
的生产质量和性能有关，也直接关系到对环境的保护和资源的可持续利用。
OCC废纸制浆废渣处理系统及资源化利用
专题论坛I •废线制浆废渣•硕士，工程师；主要从事制浆造纸工程咨询及设计工作。
OCC废纸制浆废渣处理系统及资源化利用文艾（中国轻工业长沙工程有限公司，湖南长沙，410114）摘要：叙述了OCC废纸制浆废渣的组成，详细介绍了废渣处理中压榨脱水、破碎、铁性金属分离、非铁性金属分离、震动分离及近红外分选等操作工序，对水力碎浆机绞绳处理、转鼓碎浆浆渣处理及轻渣处理流程进行了分析介绍，讨论了最终分选废渣的末端资源化处理方法。
关键词：OCC；废纸制浆；浆渣处理；固废处理；资源化利用中图分类号：X793文献标识码：A DOI：10.11980/j.issn.0254-508X.2019.07.010OCC Pulping Rejects Treatment System and RecyclingWEN Ai(China CEC Engineering Corporation,Changsha,Hunan Province,410114)(E-mail：wenai557@)Abstract:The composition of OCC pulping rejects was described.The treatment of rejects including press dewatering,shredding,FE・metal separation,NFE-metal separation,ballistic separation and nearinfrared sorting were described in detail.The rags treatment,drum pulping rejects and light rejects treatment process were analyzed and introduced,and the recycling applications of final sorted rejects were discussed. Key words:OCC;recovery paper pulping;pulp rejects treatment;solid waste treatment;resource utilization近十几年来我国造纸行业高速发展，其中包装纸产量及消费量伴随着电子商务及快递物流行业的发展壮大更是增长迅猛叫箱纸板与瓦楞原纸等包装纸主要由废旧瓦楞箱纸板（Old Corrugated Container, OCC）回收后再次抄造而成。
日产吨胶版纸造纸车间初步设计浆水平衡
PART SIX
工艺流程优化：根据可行性分析结果，对工艺流程进行优化，提高生产效率和降低能 耗。
设备选型优化：根据可行性分析结果，对设备选型进行优化，选择更加节能、高效的 设备。
控制系统优化：根据可行性分析结果，对控制系统进行优化，提高生产过程的自动化 程度和稳定性。
环保措施优化：根据可行性分析结果，对环保措施进行优化，降低对环境的影响。
优化浆料配比：根据生产需求调整浆料配比，提高浆料利用率 改进浆料输送系统：优化浆料输送路径，减少浆料损失 提高浆料回收率：采用先进的浆料回收技术，提高浆料回收率 加强浆料监测：建立浆料监测系统，实时监测浆料水平，及时发现问题并解决
废水处理：采用先进的废水处理技术，如生物处理、化学处理等，确保废水达标 排放。
废物产生量：根据生产工艺和设备需求， 计算废物产生量
PART FOUR
根据生产需求，确定浆池的容积
考虑浆池的布局和位置，确保浆池 的合理分布
添加标题
添加标题
添加标题
添加标题
根据浆池的容积，确定浆池的数量
考虑浆池的材质和结构，确保浆池 的耐用性和安全性
确定各工序 的浆液流量： 根据生产需 求和设备能 力，确定各 工序的浆液 流量。
确定废水来源：包括制浆、抄纸、漂白等工序产生的废水 确定废水处理方法：如物理法、化学法、生物法等 确定废水排放标准：符合国家或地方环保标准 确定废水排放方式：如直接排放、间接排放、循环利用等 确定废水处理设施：如沉淀池、曝气池、生物滤池等 确定废水处理流程：包括废水收集、处理、排放等环节
PART FIVE
储存方式：采用仓库、储罐等设施进行储存，确保原料和辅助材料的质量、数量和储存条件符合要求。
水消耗量：根据生产工艺和设备需求，计 算水消耗量
300td高强瓦楞原纸废纸制浆工段工艺设计
300t/d高强瓦楞原纸废纸制浆工段工艺设计摘要本课题设计题目是日产300吨高强瓦楞原纸纸浆综合工厂设计，重点是日产300吨废纸制浆工段的设计。
本设计共分为五个部分：第一部分是总论，讲述国内外造纸现状及国内外废纸回收利用的基本情况，以及研究课题的题目、意义和任务；第二部分是工艺流程设计与对比，工艺参数的确定，浆水平衡计算以及浆水明细表；第三部分是设备的选型相关设备参数表，第三部分是致谢；最后一部分是参考文献。
关键词：高强瓦楞原纸，制浆设备，工艺流程，浆水平衡The Design of Daily 300 Tons of High-Strength Corrugated BasedPaper Pulping ProcessABSTRACTThe subject of the design is daily 300 tons of high-strength corrugated paper pulp integrated plant design, the key is to design a section about daily 300 tons of waste paper pulping .This design is divided into five parts: the first part is the general introduction about the domestic and international basic situation of waste paper recycling, as well as the research topic, significance and the task; the second part is the design and comparison of process flow, process parameter determination, slurry water balance calculation and water list; the third part is the table of related equipment selected , the third part is the acknowledgment; the last part is the bibliography.KEY WORDS: high-strength corrugated base paper, pulping equipment,technological progress,the balance of the pulp and water目录摘要.......................................................... 错误!未定义书签。

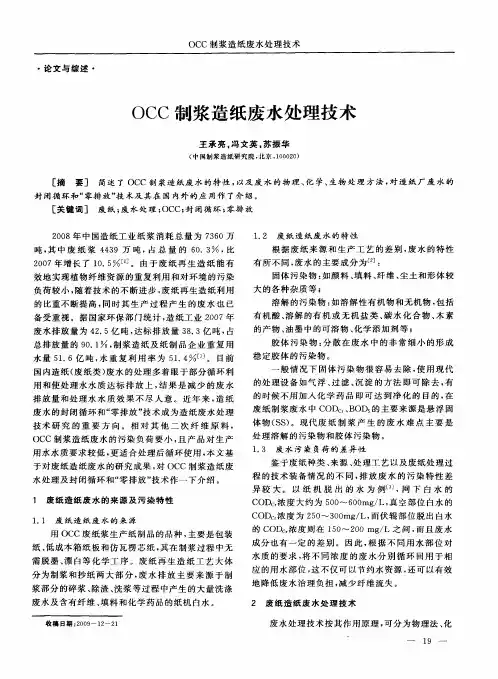

OCC制浆造纸废水处理技术
用 ＯＣ 废 纸 浆 生 产 纸 制 品 的 品 种 ， 要 是 包 装 Ｃ 主
纸、 低成本 箱纸 板和 仿瓦楞 芯 纸 ， 其在 制浆 过程 中无
需脱 墨 、 白等 化 学 工 序 。废 纸再 生 造 纸 工 艺 大体 漂
’
一
１ ９ —
２１ ０ ０年
第 １ 期
《 黑
龙
江
造
纸》
学法 、 物理 化学 法 和生 物 法 等 等 。但 是 废 纸造 纸 废
水中 Ｃ Ｄ Ｏ 组 分 间 的 分 子 量 差 异 较 大 ， 用 单 一 的 采
方法 。
化学 混凝 主要 靠压 缩 双 电层作 用 、 附架 桥作 吸 用、 网捕作 用来 使废 水 中 的微 小悬 浮物 和胶 体 产 生 凝 聚和絮凝 ， 之形 成 大 的具 有 良好 沉 淀性 能 的 絮 使 凝体 从而 从废水 中除 去 。常 用 的混 凝剂有 无机盐 类 混凝 剂如 铝盐 （ 酸铝 、 硫 明矾 等） 铁 盐 （ 氯化铁 、 、 三 硫 酸 亚铁 、 酸铁等 ） 高 分子 混 凝剂 如无 机高 分 子混 硫 ， 凝剂 聚合 氯化 铝 （ ＡＣ 、 Ｐ ） 聚合 氯 化铁 （ Ｆ 和 有 机 Ｐ Ｃ） 高分 子混 凝 剂 聚 丙烯 酰 胺 （ ＡＭ） 。实 际 操 作 中 Ｐ 等
分为 制浆 和抄纸 两 大 部分 ， 水 排 放 主 要来 源 于制 废 浆 部分 的碎 浆 、 除渣 、 浆等 过程 中产 生 的大量 洗涤 洗
废 水及 含有 纤维 、 填料 和化 学药 品 的纸机 白水 。
收 稿 日期 ：０ ９ １ ～２ ２ ０— ２ ｌ
废纸制浆
废纸制浆（OCC）工艺流程的综述绪论废纸, 作为二次纤维, 对它的开发和利用正受到世界各国造纸业的广泛关注。
据估算, 全球每年森林面积净减少量约为1600万hm⒉/a , 而造纸行业是木材的消耗大户, 鉴于此, 制浆业发达的国家, 出于节约资源、保护环境的考虑, 也在大力提倡废纸回收利用, 而在我国, 本身木材资源就很匾乏, 加之中小型造纸企业多, 污染大。
据中国造纸协会资料介绍, 目前中国造纸工业纸及纸板生产企业约有3500 家,2001 年造纸用浆总量为2980 万他 ,其中木浆占23%, 废纸浆占44%, 非木材浆占33% 。
可见, 废纸浆已成为我国的主要浆种, 但也存在一定的问题, 一是目前我国废纸回收利用发展不平衡, 沿海地区发展较快 二是国内废纸回收率较低, 近年来废纸利用率的提高, 主要依靠进口来解决, 三是国内废纸市场管理不科学, 收购零散, 价格混乱, 不分类, 杂质多, 无标准可依, 供应规小, 不成体系, 四是废纸制浆存在的共性技术难题如脱墨, 去胶粘物, 白度和得率的提高等.目录1. 度纸制浆的特点 (3)1.1 度纸制浆优点 (3)1.2 国内废纸特点 (3)1.3 废纸再生过程性质的变化 (3)1.4 回用纤维衰变的影响因素 (4)2. 废纸浆生产工艺概况 (5)3. 废纸纸浆工艺段设计 (5)3.1 碎解和疏解设备的选择 (5)3.2 废纸浆的净化设备的选择 (6)3.3 废纸浆的筛选设备的选择 (7)3.4 废纸浆的浓缩设备选择 (9)4. 废纸脱墨流程与工艺 (9)5. 纸浆生产中的节水措施 (10)参考文献 (12)1. 度纸制浆的特点1.1 度纸制浆优点利用废纸制浆的优点在于。
一是解决木材纤维原料短缺, 提高产品质量。
长期以来, 我国造纸工业由于木材原料比例小, 严重制约了纸张产量和质量的提高及品种的发展, 对造纸业在国际上的竞争十分不利。
二是可降低建设投资和生产成本。
日产300吨制浆造纸综合厂设计
第一章绪论 (3)1.1 制浆造纸行业的背景和竹浆造纸的发展 (3)1.1.1 制浆概念和基本流程 (3)1.1.2 制浆的现状 (3)1.1.3 非木浆的发展 (3)1.2 竹子制浆 (4)1.2.1 竹子的分布 (4)1.2.2 竹子的特性 (4)1.2.3 竹子制浆工业的发展 (5)1.2.4 竹浆的生产质量指标 (5)1.3 工厂设计可行性分析 (6)1.3.1 制浆造纸厂选址的重要性 (6)1.3.2 厂址选择的基本原则 (7)1.4 厂址的选择 (8)1.4.1 国家政策导向 (8)1.4.2 地理条件适宜 (8)1.4.3 交通条件良好 (9)1.4.4 气候条件宜人 (9)1.4.5 原料充足 (9)1.4.6 能源来源 (10)第二章全厂总平面设计 (11)2.1 总平面设计基本原则 (11)2.2 全厂总平面布置图分析 (11)2.2.1 按功能分区布置 (11)2.2.2 建、构筑物布置 (13)2.2.3 厂内外交通运输线路网的布置 (13)2.2.4 厂房的方向、位置和间距 (13)2.2.5 辅助、附属车间及其他服务环节的布置 (14)2.2.6 预留扩建场地 (14)2.3 绘制总平面图 (14)第三章工艺流程设计及流程图绘制 (15)3.1 生产工艺流程设计的重要性 (15)3.2 生产工艺流程的原则和步骤 (15)3.2.1 生产工艺流程的原则 (15)3.2.2 生产工艺流程设计的步骤 (15)3.3 工艺流程设计及说明 (16)3.3.1 备料方法的选定 (16)3.3.2 蒸煮方法的选定 (16)3.3.3 洗涤方法的选定 (17)3.3.4 筛选方法的选定 (17)3.3.5 净化方法的选定 (17)3.4 绘制生产工艺流程图的要求................. 错误!未定义书签。
第四章浆水平衡计算 (19)4.1 注意事项及工艺参数 (19)4.2 浆水平衡计算步骤与方法 (20)4.2.1 1#锥形除渣器、圆网浓缩机平衡 (20)4.2.2 锥形除渣器组平衡 (21)4.2.3 筛浆段平衡 (22)4.2.4 三段洗涤平衡 (24)4.2.5 蒸煮段平衡 (25)4.2.6 黑液池平衡 (27)4.2.7 白液池平衡 (27)4.3 浆水平衡明细表 (28)4.4 浆水平衡明细表 (35)参考文献 (37)第一章绪论1.1 制浆造纸行业的背景和竹浆造纸的发展1.1.1 制浆概念和基本流程制浆，就是利用化学或机械的方法，或两者结合的方法，是植物纤维原料离解，变成本色浆的生产过程。
制浆造纸工艺过程
（二）磨木原理
电能 → 机械能 → 热能
返回
纤维的剥离过程
2．RMP (Refiner Mehanical Pulp) 盘磨机械浆 得率：90~ 95%
基本流程： 木片洗涤器 脱水机 盘磨机 （二段盘磨机） 筛选
RMP的特点： （1）原料成本较SGW低，可利用磨木机不能用的木材边角料； （2）设备占地面积小，生产能力较大； （3）强度较SGW好，但能耗较SGW高（高50%~100%），
• 废纸脱墨：印刷过废纸→除油墨→白纸浆， 使用价值↑
• 脱墨浆
制浆原理与工程
Lamort 对流式浮选机结构图和示意图
制浆原理与工程
Beloit 压力浮选机
分为曝气区 将空气泵入浆料中 混合区 一系列扩张区和收缩区
使空气泡与油墨粒子碰撞频率↑，强度↑ 分离区 油墨和气泡混合物与浆分离 浆浓 0.8-1.0%
原料采贮
备料
磨浆
浸渍（蒸煮） 和磨浆
筛选 净化
贮浆备用 漂白
二 次 纤 维
碎浆
蒸煮
洗涤
废液回收
抄浆出售
不脱墨 脱墨
筛选净化 筛选净化
制浆原理与工程
漂白
BDIP
废纸的离解与废纸浆的净化与浓缩
一、 废纸的离解
（一）废纸的碎解 1. 目的：使原先交织成纸页的纤维最大限度
地离解成单根纤维而又最大限度地保持纤 维的原有形态和强度。
机械法制浆
• 磨石磨木浆（SGW）－磨石 • 盘磨机械浆 （RMP）－盘磨 • 定义：利用机械力量，将原料撕磨成浆的过程 。 • 特点：多以木材为原料。
机械浆的特点
• 优点：得率高、成本低、污染轻。成纸吸 墨性好，不透明度高，“质地”松柔，适 印性好。
大型废纸脱墨浆生产线的工程设计探讨
大型废纸脱墨浆生产线的工程设计探讨产线在生产中的情况，以便更好地选择工艺流程和设备。
生产新闻纸脱墨浆，原料配比一般为７０％ＯＮＰ和３０％ＯＭＧ。
因废纸质量下降，新闻纸白度要求提高，现在的工艺流程都是两段浮选脱墨，漂白段一般只有Ｈ２Ｏ２漂白，有的考虑留有连二亚硫酸钠漂白段。
如果考虑生产的浆部分供ＬＷＣ使用，流程中粗筛段增加预精选，同时配两道热分散系统。
现将工艺流程特点介绍如下。
1.1一般工艺流程为：废纸输送机→碎浆机→高浓除砂器→粗筛（孔筛）→预浮选槽→低浓除砂器→细筛（缝筛）→＃１多盘浓缩机→高浓挤浆机→加热螺旋→热分散→漂白塔→后浮选槽→＃２多盘浓缩机→贮浆塔大型废纸脱墨浆生摘要：介绍了以废纸为原料生产新闻纸的脱墨浆生产线工程设计时有关工艺技术、设备选型以及安装等过程中的注意事项。
通过选择配置鼓式碎浆机、高低浓除砂器、两段筛选、两段浮选脱墨、热分散系统等，以满足废纸质量下降、新闻纸定量降低和白度要求提高的需要。
关键词：废纸；脱墨浆；工程设计；设备选型；安装中图分类号：ＴＳ７３３＋．８文献标识码：Ｂ文章编号：１００７－９２１１（２００５）０９－００４２－０３因废纸杂质增加，在粗筛段加强除砂功能，有的将预浮选槽后的除砂器移到粗筛后以提高除砂能力；有的流程取消加热螺旋以料塞螺旋取代，这在生产实践中是成功的。
1.2有的流程没有高浓除砂器，而配筛篮旋转的粗筛（孔径２ｍｍ）来代替，试图一机多功能，既除砂又除渣，从实践来看不理想。
有两个实例后来都增加高浓除砂器，特别是只有两段的粗筛系统，其轻重杂质排放的纤维流失较大。
笔者认为用ＣｏｍｂｉｓｏｒｔｅｒＣＳ型筛作为第三段粗筛，对重、轻杂质的去除是很理想的设备，轻杂质干度高，不带任何纤维。
1.3规模大的系统，废纸链板输送机应该配废纸散包机，以免产生损坏输送机、废纸计量不准、堵塞喂料口等毛病。
在设计废纸输送机系统时，散包机和匀料辊要同时配备，匀料辊安装在输送机的斜面上，可调节匀料辊辊面与链板的距离。
高强瓦楞原纸生产线的设计及主体设备配置
高强瓦楞原纸生产线的设计及主体设备配置杨树忠【摘要】我国的造纸厂,用于抄纸板的造纸机,当车速在250m/min以下时,用圆网造纸机的居多；近年来,国内有条件的造纸厂,抄纸板的造纸机,车速已超过了300m/min,造纸机也采用了叠网成形器.本文介绍了一条日处理350吨AOCC/OCC废纸、并配有450m/min车速的二叠网造纸机、用以生产高强瓦楞原纸的最新典型的生产线设计和主体设备配置.AOCC/OCC废纸处理工艺配有国内先进的D型水力碎浆机,波纹压力筛浆机及热分散等设备.造纸机配有上下网案为8.5m、24m及网案宽4.4m的二叠网,按照P.Wahlstr(o)m压榨理论的流动控制型机理设计成双毯大辊径压榨系统及44个φ1800烘缸的干燥装置.本文对各主体设备的设计原理及主要设计参数进行了详细的介绍和论述.【期刊名称】《天津造纸》【年(卷),期】2013(035)001【总页数】9页(P8-15,24)【关键词】高强瓦楞原纸;废纸处理;流动控制压榨;二叠网造纸机【作者】杨树忠【作者单位】天津造纸厂有限公司研发中心,天津,300350【正文语种】中文商品包装是流通和供应链中十分重要的一个环节，它是使商品能安全完好的从生产厂家送到消费者手中的重要保证，随着经济的发展尤其是零售业的发展，包装工业获得很大的发展。
瓦楞材料是最重要的纸质包装材料，通常是由箱纸板和瓦楞原纸加工成瓦楞纸板，再用瓦楞纸板加工成各式各样的瓦楞纸箱。
瓦楞原纸是生产瓦楞纸板的重要组成材料之一。
瓦楞原纸要求抗张强度要好，纸面平整，有较好的环压强度和适宜的紧度，要求有一定的弹性，以保证制成的纸箱具有防震和耐压能力。
国产瓦楞原纸分为A、B、C、D 四个等级，其主要指标见表1 。
表1 瓦楞原纸规格1 废纸处理工艺及主体设备的配置[1]国内厂家使用11＃美废AOCC(或俄废、日废、欧废)和国废OCC 做为主要原料经废纸处理后，用于抄造高强瓦楞原纸；使用的造纸机，当车速在250m/min 以下时，用圆网机的居多；当车速超过300m/min时，以叠网造纸机居多。
日产300吨胶版印刷纸造纸车间抄纸工段设计
日产300吨胶版印刷纸造纸车间抄纸工段设计轻化102班：吴云鹏指导老师：李佩燚（陕西科技大学轻工与能源学院陕西西安710021）摘要：本设计主要为日产300吨胶版印刷纸造纸车间抄纸工段的设计，采用了20%麦草浆、30%阔叶浆和50%针叶浆三种原料进行抄造，并进行了打浆、AKD中性施胶、加填、和表面施胶等。
关键词:胶版纸，造纸车间，抄纸工段Introduction of Papermaking Workshop Producing the Offset PrintingPaper (300T/D, 70g/m2)ABSTRACT：This design is mainly for the design of Nissan 300 tons of offset printing paper papermaking workshop of the paper, three kinds of raw material 20% wheat straw pulp, 30% broad-leaved pulp and 50% coniferous pulppapermaking pulping, and AKD neutral sizing, filling, and surface sizing.KEYWORDS:offset paper,copy paper papermaking workshop,workshop section1.工程设计的背景及发展现状随着经济的快速发展，书刊需求量急增，全国各地不同程度地存在购书难的现象，为此1983年国务院发出《关于加强出版工作的决定》的通知。
印刷工业为改变落后面貌，大力推广应用胶印印书新工艺（平印）以代替传统的铅印（凸印），这将是我国印刷工业提高出书速度和书刊印刷质量的转折。
由于胶印印书工艺可以应用电子计算机技术或采用照相排版，实现快速、简便、无污染。
但是我国胶印印书起步较晚，其主要原因之一是没有大量适于轮转胶印机印刷的纸张，因此胶印书刊纸的研制和生产关系着印刷技术的进步。
日产300吨OCC废纸制浆工艺设计
1课程设计的目的(1)它是高等学校学生在学完基础课程和专业课程理论后，进行的最后一个实践性教学环节，设计过程中，课复习和巩固所学知识，练就综合应用所学相关知识的能力，创造性的投放接下来的实际生产。
(2)它是造纸学院针对毕业生实际情况，对毕业设计的一次提前演练和专业知识的巩固。
具有很高的针对性和实际作用，保证学生在以后的毕业设计能力更高效的完成。
2课题的任务（1）确定生产工艺流程方案，画出方框图。
（2）在选择一个方案与所设计的主方案进行比较，说明所选定工艺流程的合理性与先进性。
（3）选择所设计的主方案的工艺参数。
（4）浆水平衡计算。
（5）主要设备选型。
（6）用AutoCAD画出工艺流程图和浆水平衡图。
3课题的国内外现状我国造纸工业废纸回收与利用现状我国的废纸利用率随着造纸工业的发展而迅速上升。
从图3-1和表3-1可以看出：废纸浆消耗量从2001年的1310万吨上升到2007年的4017万吨，增长了207%；废纸浆的利用率从2001年的44.0%提高到2007年的59.3%，增长了15个百分点。
废纸浆中进口废纸所占的比例明显增长。
2007年废纸进口量2256万吨，占全年废纸消耗量的44.9%，而2001年废纸进口量624万吨，占当年废纸消耗量的38.1%，2007年比2001年增加了6.8个百分点。
废纸消耗量增长的主要驱动力来源于纸和纸板消费量的快速增长。
2007年纸和纸板消费量7290万吨，比2001年的消费量3683万吨增加了3607万吨，上升了98%，几乎翻了一番。
但是由于我国木浆资源缺乏，加上进口木浆价格上扬，尽管2007年进口木浆量达到845万吨（表2），比2001年进口量490万吨增加了72.4%，但进口木浆仅占纸浆消耗总量的12.5%，而国产非木浆产量无大变化，虽维持在1300万吨/年左右，但其所占纸浆消耗总量的比例呈下降的趋势。
因此，在纸浆消费结构不断优化和环保要求不断提高的背景下，纸浆消费量的缺口主要通过大量增加废纸消耗量和适量增加国产木浆消耗量来弥补。
制浆工艺第五章 废纸制浆
第五章废纸制浆第一节概述•一次纤维（原生纤维）Virgin fiber •二次纤维Secondary fiber, Recycled fiber一、废纸回收意义造纸工业面临三大问题：•原料短缺•能源紧张•环境污染我国造纸原料结构二、废纸的分类•联合国粮农组织4 大类：新闻纸和书籍废纸、纸板箱废纸、高质量废纸和其他废纸•英11类•美3大类：纸浆代用品、可净化废纸和普通废纸。
详细分为47种+7种（特殊等级）•德国4大类：低级、中级、高级和保强废纸。
国内常用的美国废纸•6﹟旧报纸由打包好的旧报纸组成，其他纸张含量≯5%•7﹟特别旧报纸经分拣、打包、新鲜干燥的旧报纸，未经日晒•8﹟脱墨用的特种旧报纸经分拣、打包、新鲜干燥的旧报纸，未经日晒，不含杂志、白页、印刷厂过期报刊和其他废杂纸•10﹟旧杂志干的旧涂布杂志、目录和同类的印刷品，打包•11﹟旧瓦楞纸箱经打包旧瓦楞纸箱，其面层为仿箱纸板浆，麻浆或硫酸盐浆•37﹟经拣选的办公废纸打包、来自办公室未受潮的废纸，主要为白色或彩色不含机木浆的废纸，不含未漂纤维的计算机打印纸和传真纸。
•42﹟计算机打印纸用于数据处理机的漂白亚硫酸盐或硫酸盐浆制的表格纸，打击式或非打击式（如激光）的计算机印刷纸。
•43﹟涂布书写纸由漂白亚硫酸盐浆或硫酸盐浆制成的涂布纸废纸，印或未印过，允许含有一定量的机木浆制浆工艺学制浆工艺学国内尚无废纸分类的统一标准，通常分为：•白色废纸纸浆代用品，为印刷厂的白纸边•书籍、杂志废纸OMG（Old Magazine）脱墨后可生产书写纸、卫生纸等，也可生产箱纸板，或在新闻纸中掺用•旧新闻纸ONP（Old News Paper）脱墨后主要用于配抄新闻纸或抄造生活用纸和一般文化用纸•纸箱与纸板废纸OCC（Old Corrugated Container）抄瓦楞原纸、箱纸板等，竹、木浆废纸可用于生产挂面纸板•纸袋纸废纸和牛皮纸废纸可回抄仿纸袋纸，再生条纹包装纸，也可掺入木浆作箱纸板挂面浆•混合废纸①混合办公废纸Mixed Office Waste——MOW②一般混合废纸制浆工艺学制浆工艺学我国废纸的主要来源•印刷厂切下的白纸边和报废的印刷品•出版单位作为废纸处理的书籍和刊物•机关、工商企事业单位的废旧公文资料•废旧书刊报纸及各种包装纸箱、纸盒等•学校的旧报纸和学生练习本•居民家庭自有的各种旧报纸、废旧图书杂志、包装纸箱等。
浅谈OCC制浆生产线
浅谈进口废纸（OCC）制浆生产线1.概述目前，我国使用进口废纸（OCC）（以下简称废纸）作为主要原料生产箱纸板的厂家越来越多，各个厂家采用的生产设备各不相同，生产工艺流程也各具特色，而在成浆质量、纤维得率、能源消耗、污染负荷等方面也存在不小的差距。
根据我们多年来从事废纸处理工艺研究和设计方面的经验，力求从理论和实践和实践两方面相结合，向大家推荐一种较为完善的废纸制浆生产线，以期共同探讨二次纤维合理应用。
2.废纸处理的要点3.废纸的处理，归纳起来主要有两点；第一是将废纸碎解、疏解；第二是去除杂质。
第一点相对来讲比较容易做到。
第二点就相对复杂一些。
这时因为废纸中的杂质种类繁多，性状各异。
从来源上讲，既有在纸加工和印刷时使用的热熔胶、石蜡、沥青、塑料等，又有在废纸回收过程中混入的塑料制品、纺织物、泥土、砂粒等；从性能上分，既有大而重及小而重的杂质，如铁丝、砂粒、玻璃、金属片等，也有大而轻及小而轻的杂质，如塑料、热熔胶等；还有染料、淀粉一类的溶解性固形物。
不清除这些杂质。
这个“快”是指在生产线中，杂质还没有碎解时，应尽早地除去。
因为每经过一道工序，都会使杂质变小，增加了纤维与杂质的分离难度，“好”是指生产线的杂质去除率高，能量消耗低，污染负荷轻，操作管理方便，运行费用低。
3、废纸处理系统的工艺流程根据以上废纸处理的特点，我们采用国产和进口设备，编排了如下工艺流程：废纸→水力碎浆机组合系统→一级三段粗选→一级二段中的浓除渣→一级三段精选→一级三段低浓除渣→一级二段轻杂质除渣→浓缩→纤维分级→短纤维→盘磨→去抄纸车间→长纤维→热分散系统→盘磨→去抄纸车间4废纸制浆生产线的设备选用现在的废纸处理系统，生产能力大，国内有的规模达到150~500t/d。
如果人工分拣废纸，既不能保证供应，也大幅度增加人工费、场地费用、运输费用等，经济上的不偿失，管理上的增加难度。
因此，现在废纸不再经过人工分拣，整捆废纸送到输送机上，剪断铁丝直接投入碎浆机碎解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1） 确定生产工艺流程方案，画出方框图。 （2） 在选择一个方案与所设计的主方案进行比较，说明所选定工艺流程的合理性与先进性。 （3） 选择所设计的主方案的工艺参数。 （4） 浆水平衡计算。 （5） 主要设备选型。 （6） 用 AutoCAD 画出工艺流程图和浆水平衡图。
3 课题的国内外现状
54.0
1703
2006 6500
6600
5992
2263
34.3
3380
56.4
1962
2007 7350
7290
6769
注：废纸浆量=废纸量×0.8
2256
图 3-12001-2007 年我国废纸利用情况
表 3-22006-2007 年我国造纸工业纸浆消耗情况
品种
27.5
1310
44.0
624
2002 3780
4415
3470
1338
30.3
1620
47.0
687
2003 4300
4806
3910
1462
30.4
1920
49.1
938
2004 4950
5439
4455
1651
30.4
2305
51.7
1230
2005 5600
5930
5200
1809
30.5
2810
4.3 生产工艺设计流程图解析 A 方案生产工艺设计流程图解析
（1）浆料系统
回收的 OCC
水力碎浆机
高浓除渣器
贮浆塔
一级三段低浓除渣
中浓除渣器
一级三段粗筛
一级三段精筛
轻质除渣器
多圆盘浓缩机
贮浆池
（2）白水系统 回收利用多圆盘浓缩机出来的白水，添加到各个工段中，不够的则从造纸车间获取。
2006 占总浆量/%
总浆量/万吨
5992 100
木浆/万吨
1322 22
其中：进口木浆
796 13
废纸浆/万吨
3380 56
其中：进口废纸浆 1570 26
非木浆/万吨
1290 22
注：废纸浆=废纸量×0.8
2007 6769 1450 845 4017 1805 1302
占总浆量/% 100 22 12 59 27 19
我国国内废纸消耗量在废纸浆消耗总量中仍占有主要地位，但总体上呈下降趋势，已由 2001 年 的 61.9%下降至 2007 年的 55.1%；而同期进口废纸消耗量由 38.1%上升至 44.9%。尽管国内废纸的 回收率 2007 达到了 37.9%，仍低于 47.7%的世界平均水平和发达国家 70%左右的水平。但是应当 看到，随着纸和纸板消费量以及废纸消耗量逐年的快速增长，近年来我国废纸回收总量由 2001 年 的 1013 万吨增加到 2007 年的 2765 万吨，翻了 1.7 倍。
课题设计的必要性 1.利用回收纤维造纸，可以大大减少林木、水、电消耗和污染物排放。据专家介绍，回收一吨
的废纸能生产 0.8 吨再生造纸纤维，可以少砍 17 棵大树，节约 3 立方的垃圾填埋场空间。 2.在国外，废纸被称为城市中的森林资源，因为无论是废旧的报纸、书刊纸、办公用纸，还是
牛皮纸、纸盒、瓦楞纸等，都是宝贵的纤维资源。 3.用废纸造纸，能耗低、环保处理费用低、单位原料成本低，在我国废纸配抄生产的新闻纸，
芬兰 芬兰森林资源丰富，森林占国土面积 70%以上，每年出口大量的木浆纤维。尽管如此，1990 年以来他们也开始重视废纸回收，每年达 50-60 万吨。芬兰历来重视对废纸的回收和利用，各城镇 的居民区和大商场都没有分类垃圾箱，居民自觉将旧报纸、杂志、广告和废纸板等无偿送到指定回 收点。去年，芬兰人均废纸回收量达 143 公斤，在世界上名列前茅。在 2002 年回收的废纸和纸板 中，40%被用于生产纸板产品。36%用于生产新闻纸，21%用于生产各种软性纸。在芬兰纸张和纸 板生产所用的原料中，回收废纸的比例占 5.6%。
年来我国造纸行业的一大特点。 国外废纸利用状况
废纸回收率最高的依次为香港、德国、韩国、日本、中国台湾，其中香港和德国废纸回收率分 别高达 88.2%和 71%。废纸利用率最高是墨西哥、中国台湾和韩国，墨西哥的造纸绝对依赖于废纸 原料。据估算，回收 1 吨办公类废纸，可生产 0.8 吨再生纸，和应节约木材 4 立方米。如果把今天 世界上所用办公纸张的一半加以回收利用，就能满足新纸需求量的 75%，相当于 800 万公顷森林免 遭砍伐。
完善、效率更好的工艺技术和设备。
4 生产工艺流程设计
4.1 生产设计工艺概述 将回收的 OCC 通过水力碎浆机的碎解，然后经过各段除渣器、压力筛来除去浆中的杂质，中间
经过一次纤维分级，这样可以更好的对纸浆进行分级然后使用，大大的提高了经济效益以及纸浆的 质量，使我们生产出来的产品更具有价值。 4.2 设计工艺流程图 （注：在设计工艺流程图中有 A、B 两个方案，其中 A 方案是本次设计的主选方案，B 方案是所选 择的与主方案进行对比的方案，设计中选择了纤维粗筛之后没有进行纤维分级作为 A 方案）
我国造纸工业废纸回收与利用现状 我国的废纸利用率随着造纸工业的发展而迅速上升。从图 3-1 和表 3-1 可以看出：废纸浆消耗量
从 2001 年的 1310 万吨上升到 2007 年的 4017 万吨，增长了 207%；废纸浆的利用率从 2001 年的 44.0%提高到 2007 年的 59.3%，增长了 15 个百分点。废纸浆中进口废纸所占的比例明显增长。2007
毋庸置疑，采用进口废纸的理由主要是因为进口废纸质量好于国内废纸。进口废纸中，木浆的 比例不仅高而且基本不含非木材纤维原料。就针叶木而言，材种总体上好于国内通常所使用的马尾 松、落叶松等厚壁纤维原料。
废纸消费的最大去向为新闻纸和包装纸板如箱纸板、瓦楞原纸、白纸板等产品的生产。近年来， 许多现代化的以废纸为主要原料的大型制浆造纸生产线纷纷落户我国，不仅使国内纸和纸板的产能 得到增加，而且也大大提升了产品的生产质量，在节能降耗和增产减排方面明显改进。典型的造纸 生产线如：山东省华泰纸业 2 台 40 万吨/年新闻纸机、河北省诺斯克龙腾纸业 30 万吨/年新闻纸机、 江苏省太仓九龙纸业 4 台 40 万吨/年箱板纸机、江苏常熟理文纸业 40 万吨/年箱板纸机、浙江宁波 中华纸业 100 万吨/年白板纸机等等。在新增的高产能的企业中，大多数为“三资”企业，这也是近十
1 课程设计的目的
(1)它是高等学校学生在学完基础课程和专业课程理论后，进行的最后一个实践性教学环节，设计 过程中，课复习和巩固所学知识，练就综合应用所学相关知识的能力，创造性的投放接下来的实际 生产 。
(2)它是造纸学院针对毕业生实际情况，对毕业设计的一次提前演练和专业知识的巩固。具有很高 的针对性和实际作用，保证学生在以后的毕业设计能力更高效的完成。
合同的招标规则。USD 由德国 414 家包装纸收集、分类和再生经营商所组成，年收集 150 万吨废 纸，其中包括瓦楞纸箱。该组织给废纸收集者年补贴 5000 万欧元（5300 万美元），费用由德国国 家级绿点标记系统在年收入中支出。欧盟已迫使 DSD 终止和解除 2004 年 1 月以前的合同招标工作， 要求其对欧盟其他国家经营包装废弃物业务的集团订户开放。目前，有关机构正对 DSD 所拟订的 新合同条款文字进行调研，以便对纸包装回收者所给予的补贴金额进行削减提出意见。
年废纸进口量 2256 万吨，占全年废纸消耗量的 44.9%，而 2001 年废纸进口量 624 万吨，占当年废 纸消耗量的 38.1%，2007 年比 2001 年增加了 6.8 个百分点。
废纸消耗量增长的主要驱动力来源于纸和纸板消费量的快速增长。2007 年纸和纸板消费量 7290 万吨，比 2001 年的消费量 3683 万吨增加了 3607 万吨，上升了 98%，几乎翻了一番。但是由于我 国木浆资源缺乏，加上进口木浆价格上扬，尽管 2007 年进口木浆量达到 845 万吨（表 2），比 2001 年进口量 490 万吨增加了 72.4%，但进口木浆仅占纸浆消耗总量的 12.5%，而国产非木浆产量无大 变化，虽维持在 1300 万吨/年左右，但其所占纸浆消耗总量的比例呈下降的趋势。因此，在纸浆消 费结构不断优化和环保要求不断提高的背景下，纸浆消费量的缺口主要通过大量增加废纸消耗量和 适量增加国产木浆消耗量来弥补。
同比增加/% 12.97 9.68 6.16 18.85 14.97 0.93
国家产业政策的调整是近年来我国国内废纸回收量快速增长的主要原因。例如，国家发改委、 环保总局等部委颁布了一系列有关的政策和文件，对节能减排、环保以及行业发展规划做出了方向 性的指导和约束性的规定。对于造纸行业，要加大国内废纸的回收利用，增加纸浆消费结构中木浆 的比例。近一年多来，国际纸浆价格、废纸价格一路攀升，这在一定程度上，也进一步加大了国内 废纸回收力度的决心和信心，降低对进口废纸的依赖程度。
表 3-12001-2007 年我国废纸回收利用统计表 纸和纸板 纸 和 纸 板 纸 浆 总 废 纸 回 废 纸 回 废 纸 浆 废 纸 浆 废 纸 进
年度 产量/万吨 消费量/万吨 消 耗 量 / 万 收量/万吨 收率/% 用量/万吨 利用率/% 口量/万吨 吨
2001 3200
3683
2980
1013
美国 美国是世界最大的纸浆和纸板生产大国，也是消费大国。美国大力提倡回收利用废纸，促进企 业用废纸生产纸板及包装材料。如美国 stone 容器公司用废纸生产出 cordeck 瓦楞平板，用于商品 的包装运输；R-Tech 公司生产的 E-cubes 包装材料，是用回收废纸制成的，加入填充物后可包装易 碎物品，与泡沫塑料相比，在填充使用中更为方便、快捷，可填充任何形状的商品，可回收，可生 物降解，无毒。 日本 日本的纸产量仅次于美国，近年来日本纸和纸板的产量呈逐年上升的趋势，2001 年其产量为 3071.7 万吨，是 1990 年的 1.1 倍。而在 1990 年至 2001 年的 11 年间，日本木浆的消耗量基本保持 不变，这是因为废纸已成为日本造纸工业的主要原料。2001 年，废纸占日本纸和纸板生产原料的 58%。 根据日本废纸再生促进中心统计，日本 2003 年上半年的废纸消费为 8975842 吨，比 2002 年同期增 长了 1.7%。其中纸的用量为 3088371 吨，增长了 1.5%，纸板的用量则为 5887471 吨，增长了 1.8%。 若从旧新闻纸及旧杂志纸来看，纸的旧新闻纸用量为 2060660 吨，增长了 0.9%；旧杂志纸用量则 为 208543 吨，增长了 13.6%，显见文化用纸使用旧杂志纸的部分仍然持续增长。不过，纸板在使 用旧新闻纸及旧杂志纸的数量上分别减少了 2.7%及 2.8%，显示此 2 种废纸用量正逐渐转移到文化 用纸上来。另外，废纸回收率为 65.3%，利用率为 59.6%，大致维持与 2002 年相当的水平 德国 德国虽然缺乏纤维资源，每年要大量进口商品纸浆和纸张，但由于消费量大，废纸回收率高， 每年有大量废纸出口。德国是世界上第二大废纸出口国，2000 年废纸和纸板产量 1818.2 万吨，消 费量 1911.2 万吨；废纸回收量 1357 万吨，回收率 71%；同年废纸净出口 257.8 万吨，占总回收量 19%，这一水平和美国十分接近。 德国双向系统回收组织（DSD）在欧盟竞争法规的管辖下，将被迫向欧盟各国开放包装废弃物回收
