10kV台架变压器施工方案
10KV电力变压器安装施工方案及工艺方法
10KV电力变压器安装施工方案及工艺方法一、安装施工方案1.确定安装位置：首先需要确定10KV电力变压器的安装位置，应选在通风良好、不易受水淹的地方，同时要考虑周围环境的安全和便利性。
2.基础施工：在确定好位置后，需要进行基础施工。
首先要做好基础的开挖和填土工作，确保基础平整、稳固。
3.安装支架：安装好基础后，需要根据变压器的尺寸和重量安装支架，确保支撑牢固。
4.安装变压器：将变压器移至支架上，进行固定和调整，确保变压器水平放置，无倾斜。
5.连接高压侧：连接高压侧的绝缘导线和绝缘子，确保连接牢固、绝缘良好。
6.连接低压侧：连接低压侧的绝缘导线和绝缘子，同样要确保连接牢固、绝缘良好。
7.接地：对变压器进行接地处理，确保安全可靠。
8.调试：完成以上安装后，需要对变压器进行调试和检测，确保其正常运行。
二、工艺方法1.安装前准备：在进行10KV电力变压器的安装前，要做好充分的准备工作，包括准备好所需的材料、工具和设备。
2.安装过程控制：在安装过程中，要根据设计图纸和要求进行控制，确保每个步骤的顺利完成。
3.检测验收：每个安装步骤完成后，都要进行检测和验收，确保安装质量合格。
4.安全控制：在整个安装过程中，要做好安全控制工作，避免发生意外事故。
5.现场管理：对安装现场进行管理，保持整洁有序，确保施工顺利进行。
6.员工培训：做好员工的培训工作，确保他们具备良好的技能和安全意识。
7.施工管理：对施工过程进行管理，及时发现和解决问题，确保工期和质量。
8.安装完毕：安装完成后，要进行全面的检查和整理工作，确保设备安装完好无损。
10kv变压器安装施工方案

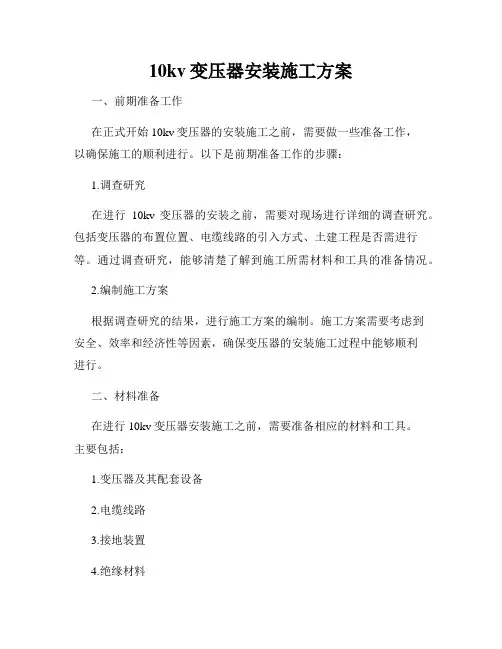

10kv变压器安装施工方案一、前期准备工作在正式开始10kv变压器的安装施工之前，需要做一些准备工作，以确保施工的顺利进行。
以下是前期准备工作的步骤：1.调查研究在进行10kv变压器的安装之前，需要对现场进行详细的调查研究。
包括变压器的布置位置、电缆线路的引入方式、土建工程是否需进行等。
通过调查研究，能够清楚了解到施工所需材料和工具的准备情况。
2.编制施工方案根据调查研究的结果，进行施工方案的编制。
施工方案需要考虑到安全、效率和经济性等因素，确保变压器的安装施工过程中能够顺利进行。
二、材料准备在进行10kv变压器安装施工之前，需要准备相应的材料和工具。
主要包括：1.变压器及其配套设备2.电缆线路3.接地装置4.绝缘材料5.电气工具和安全防护用品等。
材料准备需要根据实际施工方案的要求进行，并确保材料的质量符合相关标准。
三、施工步骤1.基础施工根据设计要求和施工方案，进行基础施工。
包括基坑的开挖、基础的浇筑、加固等。
在进行基础施工过程中，需要确保基础的稳固和结实，以支撑变压器的安装和正常运行。
2.设备吊装完成基础施工后，进行设备吊装。
将10kv变压器和其配套设备通过吊车等工具进行吊装，并将其放置于预定的位置。
在吊装过程中，要确保设备的平稳下降，避免对设备和人员造成损伤。
3.电缆敷设将电缆线路连接到变压器和配套设备。
在敷设电缆线路时，需要确保线路的顺畅和安全。
同时，要做好电缆的固定和绝缘工作，以确保电缆的正常运行和安全使用。
4.接地装置安装安装变压器的接地装置，并进行接地测试。
接地装置的安装和接地测试是非常重要的，它能够确保设备在工作过程中能够正常排除电气故障，保证使用人员的安全。
5.绝缘测试对安装完毕的变压器和电缆线路进行绝缘测试。
绝缘测试可以检测设备和电缆的绝缘性能，确保设备运行时不会发生漏电等故障。
6.试运行与调试完成安装和测试后，进行试运行与调试。
通过试运行和调试，确保变压器的各项功能正常，并进行必要的调整和改进。
10kV配电室高低压变压器安装施工方案
IOkV配电室高低压变压器安装施工方案一、刖百高低压变压器的安装施工是一个重要的环节，直接关系到电气设备的安全稳定运行。
本文档旨在对IOkV配电室高低压变压器的安装施工方案进行详细说明，以确保施工质量的可控性和稳定性，保证设备运行的安全可靠性。
二、工程概述本工程涉及到IOkV配电室内高低压变压器的安装，主要包括：1.安装高低压变压器2.安装配电柜3.安装电缆4.连接开关设备5.连接避雷装置6.安装绝缘子7.进行绝缘测试8.进行接地测试三、施工方案1.安装高低压变压器高低压变压器在安装前需要确定安装位置和方向。
在确定好位置后，需要对安装地面进行清理，并开好必要的孔洞。
把高低压变压器放置在安装位置上，然后用螺丝将其固定牢固。
安装过程中，要特别注意保护高低压变压器的绝缘涂层，防止被刮伤。
2.安装配电柜在安装配电柜前，需要在配电柜的安装位置上开好必要的孔洞，然后将配电柜放到安装位置上。
根据图纸要求和现场实际情况确定配电柜的安装高度，并用螺丝固定牢固。
安装好配电柜后，需要对配电柜进行接线，接线前需要分类清晰，并标识好接线标志，以便于后期维护和管理。
3.安装电缆电缆的铺设需要在配电室的地面上进行。
首先清理地面，然后将电缆按照设备连接图纸铺设，铺设好后再进行固定。
在固定时需要注意缆头的位置和保护盖的安装，并注意铺设的缆线距离和相互之间的间隔。
所有的连接和接地必须符合设备连接图纸的标准，接地焊接要牢固可靠。
4.连接开关设备连接开关设备时需要按照设备图纸的要求分类、配线、接线，所有的连接线路必须符合设备图纸标准，并进行必要的绝缘处理。
接线后应该进行绝缘测试以确保安装质量的可靠性。
5.连接避雷装置避雷装置的连接方式应该按照设备图纸要求进行，所有连接线路必须符合设备图纸标准，并进行必要的绝缘保护。
在连接过程中要注意连接线路的可靠性和牢固性，避免线路脱落和故障发生。
6.安装绝缘子绝缘子的安装需要在设备图纸上标明绝缘子的型号、位置和数量，安装的数量和位置要符合设备要求。
kv台架变压器施工方案
XX工程10kV台架变压器施工方案XX施工项目部年月日施工方案签名页目录一、编制依据............................................................. (x)二、施工概况............................................................. (x)三、施工内容............................................................. (x)四、组织措施............................................................. (x)五、现场勘查............................................................. (x)六、计划工作时间............................................................. . (x)七、施工前的准备............................................................. . (x)八、安全技术措施............................................................. . (x)九、施工步骤............................................................. (x)十、风险及预控措施............................................................. (x)十一、施工质量控制及验收标准............................................................. .x十二、文明施工及环境保护措施............................................................. .x十三、应急准备及响应措施............................................................. (x)十四、附件............................................................. . (x)一、编制依据二、施工概况：1、工程名称：XX标段XX项目2、建设单位：广西电网有限责任公司XXX供电局设计单位：XXXX监理单位：XXXX施工单位：XXXX3、工程规模：施工合同及设计图纸的施工范围4、工程地址：施工实际工作地点5、工程性质：基建配网工程三、施工内容：写清工作范围、工作量,包括安装地点、变压器型号及容量、电杆数量及型号、杆上设备等内容，事例如下：1、在XX路XX位置组立2基型号为XX的XXm电杆，在新组立的电杆上安装台变支架、避雷器和刀闸横担2、台变支架上安装一台型号为S13-XXkVA的变压器、一台型号JKWB-XXkvar的低压无功补偿、一台型号为一进四出塑壳开关低压配电箱。
10kV变压器台架施工工艺说明
**供电公司561-3线路全分式10米-10米10kV变压器台架工艺说明一、前言1．本说明按照省公司农网10kV变压器台架标准化施工知识及技能竞赛，“变台组装”技能操作项目任务书建设要求，对施工工艺进行说明。
2．变台组装形式为全分式10米-10米变压器台架，对施工前准备工作、变台电杆组立、变压器台架及设备安装、变台引线及其它设备安装、接地体安装、变压器低压侧引线安装、低压出线安装、试验调试、标牌、标识安装等内容进行了详细说明。
二、施工工艺要求一、施工前准备工作工作票签发人或工作负责人应根据工作任务，组织相关人员对作业现场进行现场勘察，然后工作负责人根据勘察记录，制定工作票、安全措施票、标准化作业指导卡、派工单，并经工作票签发人审核、签发；工作负责人组织相关施工人员进行标准化作业指导卡学习。
根据10kV变压器台架标准化施工图中的材料，进行工程施工物资领用及审核。
根据标准化作业指导卡的安全工器具和施工工器具说明，领取相关安全工器具和施工工器具。
到达工作现场后；应先办理停电手续，得到工作许可人允许布置现场安全措施命令后，工作负责人根据现场实际，指定专人完成装设工作接地线，装设安全围网等安全措施，然后回复工作许可人，作业现场安全措施已全部完成。
得到工作许可人的许可开工命令，召开施工作业班前会，工作负责人首先进行点名，然后宣读工作票，交待工作任务、工作部位、停电部位、带电部位、危险点以及作业现场采取的相应安全措施，对工作班成员地行分工等，最后确认每一名工作班成员都已知晓，并履行确认手续。
对连接引线进行分类截取，10kV主干线路至刀闸横担隔离刀闸进线端引线共3根A相185cm，B相220cm，B相280cm，隔离刀闸出线端至熔断器上接线端引线共3根约为800cm、熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm，避雷器间相互连接接地引线共2根每根为50cm ,避雷器至接地极引出扁铁间接地引线1根410cm，变压器接地线1根为250cm，JP柜接地线1根为250cm，变压器中性点接地线1根为410cm，各连接引线截取后，根据用压接好接线端子，要保证接线端子压接质量。
台架变压器施工方案范文
台架变压器施工方案1. 背景介绍台架变压器是一种电力设备，用于调整电网的电压和电流。
在一些特殊的场合，需要将变压器设置在离地面较高的位置，这就需要使用台架来支撑变压器。
台架变压器的施工需要具备一定的技术要求和施工流程，本文将详细介绍台架变压器的施工方案。
2. 施工前准备在进行台架变压器施工前，需要进行一系列的准备工作。
2.1 设计方案确认在施工前，需要根据变压器的功率大小，台架高度和使用场合等因素，制定出详细的台架变压器施工设计方案，并与相关部门或单位进行确认。
2.2 台架材料准备台架的材料应当符合国家相关标准规定，选用优质钢材或铝材，保证台架的承重能力和稳定性。
2.3 施工计划制定制定详细的施工计划，包括施工人员组织、现场交通疏导、材料运输等，保证施工过程中的安全和高效。
2.4 施工现场的准备在施工现场，需要根据实际情况进行现场勘察，确定施工范围和施工条件，保证施工过程中的正常进行。
3. 施工流程3.1 机械设备安装首先，在施工现场安装机械设备，包括起重机、吊臂等，为后续的施工作业提供支持。
3.2 台架安装在机械设备安装完成后，需要安装台架，保证台架的稳定性和承重能力。
根据设计方案进行台架的组装和安装。
3.3 变压器安装台架安装完成后，需要将变压器安装在台架上。
首先将变压器吊起，用吊索将变压器安装在台架上，并进行固定。
3.4 电气接线在变压器安装完成后，需要进行电气接线。
根据设计方案，在变压器和电网之间进行接线，保证变压器的正常运行。
3.5 设备调试在电气接线完成后，进行变压器的调试，保证设备的正常运行。
根据测试结果进行必要的调整和维护。
4. 施工注意事项在台架变压器的施工中，需要注意以下几点：•施工现场应建立安全文明施工制度，保证施工人员和周围群众的安全；•进行现场勘察，保证台架选址正确，并满足台架的稳定性和承重能力要求；•遵循设计方案，保证施工的质量和效率；•进行详细的施工记录，包括施工人员信息、材料使用情况等；•完成施工后，进行验收并做好相关记录。
10kv变压器安装施工方案
10kv变压器安装施工方案1.引言本文档旨在提供10kv变压器安装施工方案，以确保施工过程顺利进行，并确保变压器能够正常运行。
本方案包含了施工前的准备工作、变压器的安装步骤、安全注意事项等内容。
2.施工前准备2.1 施工团队组建•指定一名项目经理，负责整个施工过程的管理和协调。
•人员需具备相关的资质和证书，且经过相关培训。
•人员需熟悉变压器安装的流程和规范，有丰富的施工经验。
2.2 工具和设备准备•确保所有需要使用的工具和设备的完好性，如吊车、起重机、扳手等。
•检查工具和设备是否符合安全标准，并确保其在使用前已进行了维护和检修。
2.3 材料准备•根据安装方案确定所需的材料，如橡胶垫、螺栓、绝缘子等。
•确保材料的质量符合相关标准，避免使用次品或损坏的材料。
2.4 安全措施•制定安全操作规程，确保施工过程中的安全。
•为施工人员提供必要的安全装备，如安全帽、安全鞋等。
•对施工现场进行安全巡检，清理施工现场的危险物品。
3.变压器安装步骤3.1 场地准备•根据变压器的尺寸和重量，确定合适的安装场地。
•场地需平整、稳固，具备足够的承重能力。
•根据安装方案进行场地的清理和整理，确保场地无障碍。
3.2 卸货安装•使用适当的起重设备，将变压器从运输工具上卸下。
•根据安装方案和操作规程，将变压器安装在预定位置上。
•使用吊车、螺栓等工具，将变压器固定在安装座上。
3.3 连接电力线路•根据设计要求和安装方案，连接变压器的电力线路。
•确保电力线路的连接正确牢固，并进行必要的绝缘处理。
•对连接进行电气测试，确保连接的可靠性和安全性。
3.4 调试测试•根据调试方案，对安装好的变压器进行调试测试。
•逐步开启变压器运行，检查各个参数是否正常。
•若发现异常情况，及时调整和修复，确保变压器可靠运行。
4.安全注意事项4.1 个人安全•施工人员需正确佩戴安全装备，如安全帽、安全鞋等。
•禁止在施工现场吸烟、玩手机等不安全行为。
•注意防止人员滑倒、撞击等意外。
配电变压器工程施工方案(10KV)
配电变压器工程施工方案(10KV)配电变压器工程施工方案（10KV）
项目介绍
本次配电变压器工程施工是为了为某小区提供稳定的供电服务。
该小区位于城市的中心位置，包括6个楼栋和一座小型商业中心，
建筑总面积约为20,000平方米。
工程流程
1. 场地准备：确定施工场地、对场地进行平整、设置安全警示牌。
2. 备料：进货配电变压器和所有施工所需材料。
3. 施工：按照安全规范和操作指南安装和测试变压器，连接主
要电线路并进行电力接通测试。
4. 施工验收：检查整个过程并对安装变压器的电流电压进行测试。
5. 安全评估：在所有工作人员确认安全后，确定工程施工正式完成。
安全准则
1. 所有人员必须穿着合适的安全装备。
2. 在操作高压电线的过程中，必须确保只有得到许可证的员工才有权进入现场。
3. 任何电器工具必须符合相关安全标准。
4. 施工期间必须设置必要的安全警示牌和障碍物，避免外来人员进入现场。
风险控制
1. 管理团队将进行一系列标准化的保险和风险控制策略。
2. 所有承包商都必须有保险，以确保在发生任何灾难事故时能得到赔偿。
3. 基于工程规模和电压等级，将安排每周定期对施工现场和化学品储存区进行检查。
敬请关注后续工作进展。
kV台架变压器施工方案
XX工程10kV台架变压器施工方案XX施工项目部年月日施工方案签名页项目名称xx工程作业内容10kV台架变压器施工方案批准项目经理年月日审核项目总工（技术负责人）年月日编写项目技术员年月日注目录一、编制依据 (x)二、施工概况 (x)三、施工内容 (x)四、组织措施 (x)五、现场勘查 (x)六、计划工作时间 (x)七、施工前的准备 (x)八、安全技术措施 (x)九、施工步骤 (x)十、风险及预控措施 (x)十一、施工质量控制及验收标准 (x)十二、文明施工及环境保护措施 (x)十三、应急准备及响应措施 (x)十四、附件 (x)一、编制依据序号标准号规程、规范及资料1GB 50233-2014 《电气装置安装工程 35kV 及以下架空电力线路施工及验收规范》2《10kV～500kV 输变电及配电工程质量验收与评定标准第 8部分：配电工程》3Q/CSG533034-2014《中国南方电网有限责任公司基建工程质量控制（WHS）及量化评价标准》4DL5009.2-2013 《电力建设安全工作规程第2部分：电力线路》5本工程电力线路设计资料有关要求、规定6《电力建设工程安全和环境管理设施规范应用手册》7《施工现场临时用电安全技术规范》8工程设计图纸序号标准号规程、规范及资料1GB 50233-2014 《电气装置安装工程 35kV 及以下架空电力线路施工及验收规范》2《10kV～500kV 输变电及配电工程质量验收与评定标准第 8部分：配电工程》3Q/CSG533034-2014《中国南方电网有限责任公司基建工程质量控制（WHS）及量化评价标准》4DL5009.2-2013 《电力建设安全工作规程第2部分：电力线路》9本工程施工组织设计二、施工概况：1、工程名称：XX标段XX项目2、建设单位：广西电网有限责任公司XXX供电局设计单位：XXXX监理单位：XXXX施工单位：XXXX3、工程规模：施工合同及设计图纸的施工范围4、工程地址：施工实际工作地点5、工程性质：基建配网工程三、施工内容：写清工作范围、工作量,包括安装地点、变压器型号及容量、电杆数量及型号、杆上设备等内容，事例如下：1、在XX路XX位置组立2基型号为XX的XXm电杆，在新组立的电杆上安装台变支架、避雷器和刀闸横担2、台变支架上安装一台型号为S13-XXkVA的变压器、一台型号JKWB-XXkvar的低压无功补偿、一台型号为一进四出塑壳开关低压配电箱。
10KV电力变压器安装施工方案及工艺方法
10KV电力变压器安装施工方案及工艺方法一、前期准备工作：1.根据设计要求，完成施工图纸的审核和分析，明确施工位置和布线要求。
2.确定需采购的材料、设备，并进行统一采购和调配。
3.对施工场地进行勘察，并进行必要的土建准备工作，如开凿基坑等。
二、基础施工工艺：1.根据设计图纸进行基础的测量和标注，确定变压器的精确安装位置。
2.进行基坑开挖，清理底部杂物和坑壁，确保基坑底部平整。
3.按照设计要求，在基坑底部铺设一定厚度的石灰石或混凝土做基础层，并进行打砂压实。
4.在基础层上按设计要求铺设预应力钢筋，然后浇筑混凝土，形成基础底板。
5.经过固定时间后，基础底板达到硬化要求后，可以进行基座的安装。
三、变压器安装工艺：1.将基座放置在基础底板上，并用水平仪调整水平度。
2.将变压器运送至基座上方，并用合适的横梁进行支撑。
3.使用吊车或起重机将变压器缓慢下降，使其与基座上的定位脚螺栓对齐。
4.调整变压器的水平度和垂直度，保证其稳定性。
5.安装变压器的接地装置，并进行接地测试，确保其良好接地。
6.安装变压器的进出线，并连接好接线盒。
7.安装温度计、油位计、放电阀等附属设备，并进行连接和测试。
四、绝缘和绝缘试验：1.对变压器的各绕组进行绝缘处理，包括绝缘垫条的安装、打蜡、布线等工作。
2.进行绝缘试验，包括耐受电压试验和绝缘电阻测试。
五、油处理和油试验：1.将绝缘油加入变压器内，浸泡绕组和绝缘材料，提高绝缘效果。
2.进行油试验，如介质损耗测试、耐压试验等，以确保油的质量符合要求。
六、运行试验：1.完成所有安装调试工作后，进行运行试验。
2.运行试验包括变压器的负载试验、调整试验等，以确认其正常运行。
七、验收、交接：1.进行变压器的验收，包括外观检查、各项试验和参数测量等。
2.完成验收后，进行交接，并编制相关的技术资料和档案。
以上是10KV电力变压器安装施工方案及工艺方法的一般流程，具体实施过程中还需根据实际情况进行细化和补充。
10kv变压器施工方案
10kv变压器施工方案1. 引言本文档旨在为10kv变压器的施工方案提供指导和参考。
10kv变压器是用于电力系统中的电能转换设备，具有重要的电能分配和传输功能。
施工过程对于保证变压器的正常运行和电力系统的稳定性至关重要。
2. 施工前准备在开始施工之前，需要进行以下准备工作：•安全准备：确保施工现场的安全措施已经落实，包括消防设备的准备、人员防护装备的分发等。
•材料准备：准备好变压器以及相关配套设备和部件，如绝缘子、电缆、跳线等。
•设备检查：检查所使用的施工设备和工具的工作状态，确保其正常运行。
•施工方案制定：根据现场情况和变压器的技术要求，制定详细的施工方案，包括施工步骤、工艺要求等。
3. 施工步骤3.1 场地准备在施工现场进行以下准备工作：•清理现场：清除杂物、泥土等，确保施工现场整洁。
•场地标识：在施工现场设置标识牌，指明施工区域和安全警示。
•施工区划分：根据施工方案，将施工区域划分为不同的工作区域，确保施工的有序进行。
3.2 设备安装按照施工方案的要求，进行变压器的安装：•安装基础：根据变压器的重量和尺寸，制定合理的基础施工方案，包括地基打桩、混凝土浇筑等工序。
•变压器安装：将变压器放置在基础上，并进行固定和对齐，确保其稳定性。
•连接配线：安装和连接变压器的电缆和配线，注意保持连接的可靠性和正确性。
3.3 系统调试完成设备安装后，进行系统的调试和检查：•电性能测试：使用测试仪器对变压器进行电性能测试，如电压、电流、绝缘电阻等。
•整体运行测试：启动变压器，并进行整体运行测试，检查其运行情况和参数是否符合要求。
•系统接地测试：对变压器及其相关设备进行接地测试，确保接地电阻符合要求。
3.4 安全验收在完成施工后，进行安全验收工作：•质量检查：对施工过程中的各个阶段进行质量检查，确保施工的质量达到要求。
•安全验证：核实施工过程中的安全措施是否有效，进行必要的验证和记录。
•文件整理：整理施工过程中的相关文件和记录，包括施工图纸、工作报告等。
10kV台架式变压器安装施工方案
10kV台架式变压器安装施工方案架空线路台架式变压器施工方案批准: 监理: 审核:初审: 编写:XXX公司日期:20XX年月 1日目录第一章工程概况及特点 ................................................ ................................................... . (4)一、工程概括 ................................................ ................................................... ............................ 4 二、工程特点： .............................................. ................................................... .......................... 4 第二章施工现场组织机构 ................................................ (5)一、组织机构图 ................................................ ................................................... ........................ 5 二、各级人员主要职责范围 ................................................ ................................................... .... 6 第三章施工方案 ................................................ ................................................... . (8)一、准备工作 ................................................ ................................................... ............................ 8 二、土建部分 ................................................ ................................................... ............................ 9 二、安装部分 ................................................ ................................................... .......................... 15 第四章施工进度计................................................... (29)一、施工进度网络图和横道图： .............................................. .. (29)二、保证工期的措施 ................................................ ................................................... .............. 30 第五章质量目标及技术组织措施 ................................................ . (32)一、质量目标 ................................................ ................................................... .......................... 32 二、技术组织措施 ................................................ ................................................... .................. 32 第六章安全目标及技术组织措施 ................................................ . (37)一、安全指导思................................................... .................. 37 二、安全管理目标 ................................................ ................................................... .................. 37 三、安全管理制度及方法 ................................................ ................................................... ...... 37 四、施工现场危险点分析 ................................................ ................................................... ...... 38 第七章环境保护及文明施工 ................................................ ................................................... (45)一、文明施工措施 ................................................ ................................................... .................. 45 二、环境保护措施 ................................................ ................................................... .................. 46 三、安全施工措................................................... .................. 48 四、施工用电及现场防火 ................................................ ................................................... ...... 49 五、水土保持 ................................................ ................................................... .. (49)2第八章工程应急预案 ................................................ ................................................... (50)前言 ................................................ ................................................... .......................................... 50 一、概述 ................................................ ................................................... .................................. 50 二、应急组织的设置和职................................................... .. 50 三、救援器材 ................................................ ................................................... .......................... 51 四、应急准备中应遵循的原则 ................................................ . (52)五、应急响应中必须遵循的原则 ................................................ ............................................. 52 六、重大事故报告及报警原则 ................................................ . (53)七、应急知识培训 ................................................ ................................................... .................. 54 八、通信联络 ................................................ ................................................... .......................... 54 九、易发事故的预................................................... .............. 54 十、有关医院特长专科 ................................................ ................................................... . (60)3第一章工程概况及特点一、工程概括本工程计划施工工期：20XX年月日开工，20XX年月日竣工，总日历工期天。
变压器安装及架线(施工方案)1
变压器安装及架线(施工方案)1 施工方案工程名称：10kV线路重建工程编制单位：编制人：审核人：批准人：编制日期：年月日一、工程概况：一）工程规模：本工程采用JKLGYJ-10kv导线，50/5.486km型高压交联聚氯乙烯电力电缆（铠装）0.588千米，电杆12米/28根，10米电杆77根，10kv电缆分支箱一台、（2进4出）箱式变压器、（ZBW-630）二台，0.4kv线路总长11.061km，配电变压器17台，总容量为2010kvA。
二）编写依据：本工程编写依据为GB—1992《电气装置安装工程10kv及以下架空电力线路及验收规范》、GB—2005《110~~500KV 架空送电线路施工及验收规范》、DL 5009.2—2004《电力建设安全工作规程第2部分：架空电力线路》、Q/CSG—2008《南方电网工程施工工艺控制规范》以及《XXX基建工程质量控制作业标准（WHS）》。
三）作业流程图：1.架线1.1放线：在防线过程中，必须对线材进行认真的外观检查，对线材损伤、断头及其它缺陷应采取措施处理后方可进入下道工序。
防线时要尽量避免导线与地面摩擦，尤其在岩石裸露地段更应采取必要的措施保护导线。
如果发生导线或地线损伤时必须按照“施工及验收规范”所规定的程序与要求进行处理。
1.2人力防线时，为减少拖线长度，线盘一般放在线距离的中间，以便向两头展放，并要求线盘放置处地势较平坦宽广，以便回线盘放。
要跨越交通路口、高差较大的坎边、树木较多的地段、有刮磨电线可能等处，均应布置临护人员，以便观查导线展放情况，防止导线因挂住而产生磨伤、断股，或导致金钩及灯笼等损伤。
2．临时拉线的位置：紧线开始前应该在耐张杆塔受力的反方向预设临时增强杆塔的稳定性，抵消紧线时导线的一部分水平力和平衡单边挂线后的张力以防杆塔发生倾斜或变形。
即杆塔上每一根架线都要敷设一根临时拉线，拉线的悬挂点应尽量靠近线点。
工人按规定指挥架线，协调各配合人员之间的工作，安排技术人员统一施工。
更换10KV配电变压器施工方案
更换10KV配电变压器施工方案
一、项目概况
1.1项目基本信息
本次更换10KV配电变压器工程位于县乡，该项目为更换10KV配电变
压器，属于新建类工程，其总建筑面积为4.86m2，主要由几个建设单位
组成，分别为施工单位、监理单位和财务管理单位。
1.2项目的投资状况
本次工程预算投资约为100万元，主要用于10KV配电变压器的更换，材料采购，施工费用，监理费用，设备采购及安装，施工文件准备及报审。
二、施工方案
2.1工程准备
为了保证施工质量，需要施工单位准备好施工所需的施工工具和材料，如电动工具、机床、钢棍、螺栓、板材等，施工期间，施工现场需要严格
的安全管理，预防因施工造成的意外事故发生。
2.2拆除现有配电变压器
首先，施工单位需要做好安全防护措施，如用漂白粉覆盖施工现场，
拆卸原有的10KV配电变压器前，应将变压器电源切断，打开变压器壳体，松开电机接线端子，打开变压器上开关柜及旁路柜，用自由吊具将变压器
移出，清理施工现场，清除污物，变压器及其配件回收处理。
2.3检查新变压器
新变压器要先由监理单位综合检查，以确保新变压器质量。
更换10KV配电变压器施工方案
更换10KV配电变压器施工方案一、配电变压器停、送电的操作1、操作跌落式熔断器(保险)，应使用合格的绝缘棒进行操作，雨天操作应使用有防雨罩的绝缘棒，并戴绝缘手套。
2、在配电变压器台架上进行工作，不论线路是否停电，应先拉开低压侧刀闸,后拉开高压侧隔离开关(刀闸）或跌落式熔断器(保险)，在停电的高、低压引线上验电、接地。
上述操作在工作负责人监护下进行时，可不用操作票.3、高压跌落式熔断器的操作方法(1）、操作跌落式熔断器时要选好位置，使用足够长度的绝缘杆在地面操作与带电部位保持足够距离，严禁上变台操作.（2）、在操作中，拉闸先断中间相,后断两边相；合闸先合两边相,后合中间相。
(3）、如遇到风天操作,拉闸应先断中间相，次下风相，最后断上风相；合闸应先合上风相，次合下风相，最后合中间相。
(4)、带刀闸的低压出线停电时，先拉开空气开关，再拉出线侧刀闸，最后拉母线侧刀闸；送电时,先合母线侧刀闸，再合出线侧刀闸,最后合空气开关.二、施工过程1、调换配电变压器的依据1)、配变故障2）、配变增容3）、配变减容2、应遵守的规章制度1）、《农村低压电力技术规程》DL499-19922)、《电力安全工作规程》（电力线路部分)国家电网安监［2005］83号3）、《电力变压器运行规程》DL/T572-19954）、《架空绝缘配电线路施工及验收规程》DL/T602—19963、具体施工步骤：三、编写施工的三措方案（一）、组织措施1、明确调换配电变压器的工作班并确定工作负责人工作班:xx供电公司配电工区检修二班工作负责人：张三，必须具有市公司安监部发文确认。
2、明确工作负责人和工作班人员的职权和职责工作负责人的职权和职责：组织并合理分配工作，进行安全教育、督促、监护工作人员遵守安全规程，检查安全措施是否正确完备，安全措施是否符合现场实际条件。
一般情况下，工作前对工作人员交待安全事项，对整个工程的安全、技术等负责，工作结束后总结经验与不足之处，工作负责人不得兼做其他工作。
10KV变压器安装施工方案
变压器安装施工编制审核安全项目经理一、工程概括1．工程地点：2. 工程概况：本工程的高压电气部分包括变压器的安装调试、高压配电柜的安装调试、高压电缆的敷设和调试、高压电机的安装检查和调试。
其变压器安装调试是一个非常重要的环节，为确保变压器安装调试顺利施工，保证施工质量，特编制本施工方案，以指导施工。
二、编制依据《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程高压电器施工及验收规范》GBJ147-90《电气装置安装工程电气设备交接试验标准》GB50397—2007《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》GBJ148—90《变压器油》GB2536—90《电气装置安装工程母线装置施工及验收规范》GBJ149----90《电气装置安装工程质量检验评定规程》DL/T5161-2002三、施工准备3.1 设备及材料要求变压器应装有铭牌。
铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压及接线组别等技术数据。
变压器的容量，规格及型号必须符合设计要求。
附件、备件齐全，并有出厂合格证及技术文件。
型钢：各种规格型钢应符合设计要求，并无明显锈蚀。
螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。
其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。
3.2 主要机具3.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。
3.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。
3.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。
3.3 作业条件3.3.1 施工图及技术资料齐全无误。
3.3.2 土建施工基本完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。
10kv变压器施工方案
10kv变压器施工方案10kv变压器施工方案一、工程概况本次施工工程为10kv变压器的安装、调试和运行工作，主要包括变压器设备的安装、接线、绝缘测试、油浸等工作内容。
二、主要工作步骤1. 施工准备(1) 确认施工图纸，明确安装位置和设备要求；(2) 安排施工人员，组织施工队伍；(3) 准备所需工具、设备等。
2. 变压器设备安装(1) 安装基础：在变压器安装位置进行基础的开挖和浇筑，确保基础稳定牢固；(2) 安装变压器本体：将变压器本体吊装到基础上，通过固定螺栓将其固定，并进行调整和校正；(3) 安装冷却装置：根据设备要求，安装冷却风扇、散热器等设备，保证变压器的散热效果；(4) 安装配电柜：根据变压器的配电要求，安装配电柜，并进行接线和连接。
3. 接线和绝缘测试(1) 进行接线工作：根据施工图纸和设备要求，进行变压器的高压和低压侧的电缆接头，保证接线正确无误；(2) 进行绝缘测试：使用绝缘测试仪对变压器的绝缘进行检测，确保绝缘性能符合要求。
4. 变压器油浸(1) 准备变压器油：选择符合要求的变压器油，确保油质量符合要求；(2) 进行变压器油浸：将变压器本体进行油浸处理，确保变压器内部绝缘效果和散热效果。
5. 接地和试运行(1) 进行变压器接地：对变压器进行接地处理，确保安全可靠；(2) 进行试运行：开启变压器，进行试运行工作，测试变压器的运行状态和性能是否正常。
三、安全措施1. 施工人员配戴必要的安全防护用品，确保人身安全；2. 对施工现场区域进行隔离和警示标识，防止无关人员进入施工区域；3. 施工过程中，合理安排吊装和运输工作，确保设备安全；4. 施工现场保持整洁有序，避免杂物和障碍物影响施工进度和安全；5. 技术人员进行全程监控，定期检查设备的运行状态和安全性。
四、施工时间和进度本次工程的施工时间预计为7天，具体进度安排如下：1. 施工准备和基础工程：1天；2. 变压器设备安装：2天；3. 接线和绝缘测试：2天；4. 变压器油浸和接地：1天；5. 试运行和调试：1天。
10kV变压器安装施工方案
10kV变压器安装施工方案1）清理现场，检查设备及材料是否符合要求。
2）搬运变压器至安装位置，放置于轨道上。
3）进行变压器接地，连接高压、低压电缆及控制电缆。
4）进行变压器油的注入及处理。
5）进行变压器的绝缘测试。
6）进行变压器的调试及试运行。
4.2安装注意事项：1）变压器安装位置应符合设计要求，且轨道平整、水平。
2）变压器接地应符合规范要求。
3）变压器油的注入应注意油温及油位，油温应在20℃以下，油位应符合规范要求。
4）变压器绝缘测试应符合规范要求。
5）变压器调试及试运行应由专业人员进行，确保安全。
五、安全措施1）施工前，应进行安全交底，严格按照施工方案操作。
2）施工现场应设置安全警示标志，保证施工人员安全。
3）搬运及吊装过程中，应注意人员和设备的安全，确保吊装平稳。
4）变压器油的注入及处理应注意防火、防爆。
5）变压器绝缘测试及试运行应由专业人员进行，确保安全。
六、施工质量要求1）变压器安装位置符合设计要求，轨道平整、水平。
2）变压器接地符合规范要求。
3）变压器油的注入及处理符合规范要求。
4）变压器绝缘测试符合规范要求。
5）变压器调试及试运行符合规范要求。
七、施工总结本工程变压器安装调试工作顺利完成，并通过验收。
在施工过程中，严格按照施工方案操作，保证了施工质量和安全。
在今后的工程施工中，应继续加强安全管理，确保施工质量和安全。
安装4.6.1变压器联线前，应按照设计要求，检查变压器绕组的绝缘情况，确保绝缘电阻符合要求。
4.6.2变压器低压侧联线前，应先进行接地处理，确保安全。
4.6.3变压器联线时，应根据设计要求，选择合适的联线材料和规格，保证电气性能和安全可靠。
4.6.4联线前应检查联线端子、绝缘子、接头等部件的质量和安装情况，确保无误。
4.6.5变压器联线完成后，应进行电气测试和绝缘测试，确保联线质量符合要求。
4.7变压器油处理4.7.1变压器油应按照设计要求进行处理，确保油质符合要求。
4.7.2变压器油箱内应清洁干净，无杂质和水分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XX工程10kV台架变压器施工方案XX施工项目部年月日施工方案签名页目录一、编制依据 (x)二、施工概况 (x)三、施工内容 (x)四、组织措施 (x)五、现场勘查 (x)六、计划工作时间 (x)七、施工前的准备 (x)八、安全技术措施 (x)九、施工步骤 (x)十、风险及预控措施 (x)十一、施工质量控制及验收标准 (x)十二、文明施工及环境保护措施 (x)十三、应急准备及响应措施 (x)十四、附件 (x)一、编制依据二、施工概况：1、工程名称：XX标段XX项目2、建设单位：广西电网有限责任公司XXX供电局设计单位：XXXX监理单位：XXXX施工单位：XXXX3、工程规模：施工合同及设计图纸的施工范围4、工程地址：施工实际工作地点5、工程性质：基建配网工程三、施工内容：写清工作范围、工作量,包括安装地点、变压器型号及容量、电杆数量及型号、杆上设备等内容，事例如下：1、在XX路XX位置组立2基型号为XX的XXm电杆，在新组立的电杆上安装台变支架、避雷器和刀闸横担2、台变支架上安装一台型号为S13-XXkVA的变压器、一台型号JKWB-XXkvar的低压无功补偿、一台型号为一进四出塑壳开关低压配电箱。
3、安装一组型号为XX的避雷器、一组型号为XX的熔断器。
四、组织措施：1、工作负责人：李XX（联系电话）2、技术负责人：郭XX（联系电话）3、安全负责人：陈XX （联系电话）4、机具、材料负责人及电话5、工作班组：陈XX、马XX、曾XX等技工。
注：涉及高风险及以上施工需把施工单位总技术负责人列入组织措施。
五、现场勘查：1、工作环境：写清施工现场及环境，根据施工作业性质提出不同的要求，其中环境要求写清交通情况、临近带电体、安装环境、地质条件等情况。
2、施工要点、难点：根据工作环境写出实际施工现场的要点、难点。
参考事例如下：1、台式变安装的位置在XX地方居民门前空地，地质平坦，利于吊车、施工车辆、工具器的摆法；2、距离XX运行的带电线路XX米，距离较近，在吊装电杆、变压器时吊车的臂长会靠近带电线路的可能性；六、计划工作时间：1、计划工期：年月日时至年月日时七、施工前的准备工作1、安装前变压器已完成试验；2、电杆预制基础已完成，并经过监理、业主的验收；3、工作负责人编制好施工方案并完成审批；4、开工前组织施工人员进行班前会、交底；5、开工前清点施工所需要的施工机具并检查工器具是否合格；6、工作前，施工人员要检查好自身的安全工器具是否齐全并处于安全有效的期限内；7、开工前的主要设备材料准备。
8、主要施工材料、机械设备及工器具清单：8.1、施工机具准备8.2、安全工具准备8.3设备材料准备甲供材料表乙供材料表八、安全技术措施1、工程施工前，工作负责人必须对工作班成员进行全面的安全技术交底，对参加施工的临时工进行参与工程所需的安全技术教育。
2、所有进入施工作业区的人员必须正确佩戴安全帽。
高空作业时，必须扎好安全带，安全带必须高挂低用。
不得在高空抛掷物件，应用绳索上下传递物件。
工作人员避免在高空作业点下方区内逗留，严禁非操作人员进入作业区。
3、电杆组立前应进行外观检查，并符合下列要求：①表面光洁平整，壁厚均匀，无偏心、露筋、跑浆、蜂窝等现象；②不得有纵向和横向的裂纹；③杆身弯曲不超过2/1000，顶端封堵良好。
4、组立杆塔过程中基坑、杆坑内及杆下严禁有人工作。
除指挥人及指定人员外，其他人员应在离开杆塔高度的 1.2 倍距离以外。
立杆要使用合格的起重、支撑设备和拉绳，使用前应仔细检查，必要时应提前试验。
使用方法应正确，严禁过载使用。
5、使用抱杆立杆塔时，主牵引绳、尾绳、杆塔中心及抱杆顶应在一条直线上。
抱杆下部应固定牢固，抱杆顶部应设临时拉线控制，临时拉线应均匀调节。
抱杆应受力均匀，两侧拉绳应拉好，不得左右倾斜。
固定临时拉线时，不得固定在有可能移动的物体上，或其它不可靠的物体上。
6、台架离地面不应少于 2.5m；安置配电变压器的槽钢台架应保持水平，双杆式配电变压器台架水平倾斜不大于台架根开的 1/10。
7、变压器就位移动时，应缓慢移动，不得发生碰撞及不应有严重的冲击和震荡，以免损坏绝缘构件。
变压器底部用枕木垫起，变压器在台架固定牢靠后，才能松开变压器顶的吊钩。
变压器在装卸、就位的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。
8、导线压接后不应使管口附近导线有隆起和松股，管表面应光滑，无裂纹。
金具压接后，均应倒棱，去毛刺。
导线连接可靠，搭接面清洁、平整、无氧化层，涂有电力复合脂。
9、做好预防电击的措施，浓雾、雷雨天及六级以上大风应停止放线工作及高空工作。
带电作业时，跨越架要封顶，做好防护措施，并设专人监护。
附件安装过程前应做好临时接地，附件安装后即拆除。
10、车辆运输应遵守交通规则，严禁超重、超载及带病行驶，大型机具材料的转场运输，汽车队安全员必须在场监护。
九、施工步骤以时间工序为轴来写步骤，编写工作的内容、施工方法和要求、注意事项等内容，可参照中国南方电网有限责任公司电网建设施工作业指导书相关内容。
十、风险及预控措施：施工单位根据施工工作的不同，参照《中国南方电网有限责任公司电网建设施工作业指导书》提供的风险管控信息内容进行填写，对风险内容及管控措施进行差异化分析，参考事例如下：相关工序风险及预控：十一、施工质量控制及验收标准1、质量控制措施1.1 电杆组立（1）回填时应清除坑内积水，杂物，回填土中的树根、杂草等物应清除。
（2）普通土回填，应用原坑挖出的土进行回填，当原坑土不足时，可以另行取土或石粉回填。
但取土的地点必须在杆位边缘 5m 外并应除去植被。
（3）回填土时，应在基坑内同时进行夯实，打夯时一夯压一夯，夯夯相接。
（4）每回填 300mm 厚度夯实一次，坑口的地面上应筑防沉层，防沉层的上部边宽不得小于坑口边宽，其高度视土质夯实程度确定，一般以 300～500mm 为宜。
1.2台变安装（1）杆上变压器的台架紧固检查后，才能吊装变压器且就位固定。
（2）变压器在装卸、就位的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。
（3）采用起重机具装卸、就位时，起重机具的支撑腿必须稳固，受力均匀。
应准确使用变压器油箱顶盖的吊环，吊钩应对准变压器重心，吊挂钢丝绳间的夹角不得大于 60°。
起吊时必须试吊，防止钢索碰损变压器瓷套管。
起吊过程中，在吊臂及吊物下方严禁任何人员通过或逗留，吊起的设备不得在空中长时间停留。
（4）变压器就位移动时，应缓慢移动，不得发生碰撞及不应有严重的冲击和震荡，以免损坏绝缘构件。
1.3、跌落式熔断器安装将高压跌落式熔断器安装在支架上，并用热镀锌或不锈钢螺栓固定，水平相间距离≥500mm；安装时熔管轴线应与地面垂线为 15°～30°夹角，转动部分应灵活，跌落时不应碰及其他物体。
熔断器熔管上下动触头之间的距离应调节恰当，安装熔丝应松紧适度2、质量控制表组立电杆质量控制点质量控制点表单3、检验标准组立电杆质量检验按《10kV～500kV 输变电及配电工程质量验收与评定标准第 8 册：配网工程》中的 Q/CSG 表8-7.1-表 8-7.2 要求执行。
台变安装质量检验按《10kV～500kV 输变电及配电工程质量验收与评定标准第8 册：配网工程》中的 Q/CSG 表8-7.6 要求执行。
变压器试验质量检验按《10kV～500kV 输变电及配电工程质量验收与评定标准第 8 册：配网工程》中的 Q/CSG 表8-7.10 要求执行熔断器安装质量检验按《10kV～500kV 输变电及配电工程质量验收与评定标准第 8 册：配网工程》中的 Q/CSG 表8-7.9 要求执行。
十二、文明施工及环境保护措施：1、文明施工要求：①、施工队进场施工前，要对全体施工人员进行文明施工教育。
②、施工现场的施工场地、材料应按场地情况合理布局，各种材料堆放保管符合要求，堆放整齐、合理、标识清楚。
③、进入施工现场必须带好安全帽，不准吸烟，严禁酒后作业。
2、环境保护要求：①、施工过程中使用的木板、木箱、塑料薄膜等在使用后统一回收。
②、在施工中产生杂物，在当天施工结束时须收拾、清扫干净，统一处理。
③、采取一切合理措施，保护工地及周围的环境。
④、实行文明施工，每个施工点应做到工完料尽，及时清理好施工现场废弃物，保持施工场地整齐有序。
十三、应急准备及响应措施明确现场负责人、应急处理事件种类、相关应急救护单位联系单位及电话，对于整个工程应急预案的内容清单在此进行列出说明，参考事例如下：13.1、现场应急组织机构应急负责人：李建电话：XX应急报告人：张三电话：XX急救引导人：黄X 电话：XX应急司机：李四电话：XX应急参与人：全体人员职责：应急负责人：负责组织指挥现场总体应急工作；应急报告人：负责将现场情况向医疗机构和分管领导汇报；急救引导人：负责在路口等候引导医疗机构车辆的到来；应急参与人：服从应急负责人的指挥，按照负责人的安排开展口对口、口对鼻或胸外按压的心肺复苏法对伤员进行抢求。
2、应急预案和响应措施《交通事故应急预案与响应措施》《机械设备事故应急预案》《高温中暑应急预案》《高空坠落事故应急预案》……3、现场应急必备物资车辆一辆手机或电话一台应急药箱一个4、应急通讯方式最近的医院名称：XX最近医院的急救电话：XX最近医院的行车线路图：（附图）全国急救电话：120全国交通急救电话：122全国火警急救电话：119全国匪警急救电话：110十四、附件附件1 现场勘察单及现场照片附件2 施工平面布置图附件1 现场勘察单及现场照片（略）附件2 施工平面布置图。
