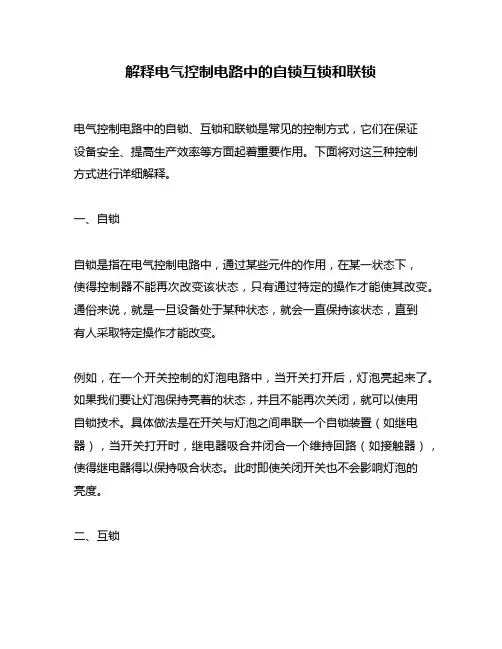

解释电气控制电路中的自锁互锁和联锁

解释电气控制电路中的自锁互锁和联锁电气控制电路中的自锁、互锁和联锁是常见的控制方式，它们在保证设备安全、提高生产效率等方面起着重要作用。

下面将对这三种控制方式进行详细解释。

一、自锁自锁是指在电气控制电路中，通过某些元件的作用，在某一状态下，使得控制器不能再次改变该状态，只有通过特定的操作才能使其改变。

通俗来说，就是一旦设备处于某种状态，就会一直保持该状态，直到有人采取特定操作才能改变。

例如，在一个开关控制的灯泡电路中，当开关打开后，灯泡亮起来了。

如果我们要让灯泡保持亮着的状态，并且不能再次关闭，就可以使用自锁技术。

具体做法是在开关与灯泡之间串联一个自锁装置（如继电器），当开关打开时，继电器吸合并闭合一个维持回路（如接触器），使得继电器得以保持吸合状态。

此时即使关闭开关也不会影响灯泡的亮度。

二、互锁互锁是指在多个元件之间设置相应的限制条件，在某一条件下，只有满足特定的条件才能进行操作。

通俗来说，就是为了防止设备的误操作而设置的限制措施。

例如，在一个工业生产线上，有多个机器需要协同工作。

如果其中一个机器故障了，则必须停止整个生产线。

为了避免这种情况发生，可以采用互锁技术。

具体做法是在各个机器之间设置相应的互锁开关，只有当所有机器都处于正常状态时，才能进行操作；如果其中任何一个机器出现故障，则整个生产线会自动停止。

三、联锁联锁是指在多个电气控制电路之间设置相应的联系和限制条件，在某一条件下，只有满足特定的条件才能进行操作。

通俗来说，就是为了保证设备安全和生产效率而设置的控制方式。

例如，在一个电梯系统中，为了防止电梯超载或者在运行过程中出现故障而导致人员伤亡等事故发生，可以采用联锁技术。

具体做法是在电梯门、轿厢、重载保护装置等部位设置相应的联锁装置，在特定条件下（如超载、门未关闭等），电梯将无法启动或者自动停止。

这样可以保证电梯的安全性和运行效率。

综上所述，自锁、互锁和联锁是电气控制电路中常见的控制方式，它们在保证设备安全、提高生产效率等方面起着重要作用。

电气控制电路中自锁互锁和联锁的解释与阐述

电气控制电路中自锁互锁和联锁的解释与阐述标题：电气控制电路中自锁、互锁和联锁的解释与阐述引言：电气控制电路在现代工程领域中起着至关重要的作用。

在这个领域中，自锁、互锁和联锁是常见且关键的概念。

本文将深入探讨这些概念，并解释它们在电路中的作用和实际应用。

通过本文，将帮助读者更加全面、深刻和灵活地理解自锁、互锁和联锁在电气控制电路中的重要性。

一、自锁电路：自锁电路是指一种可以在没有外部输入的情况下保持输出状态的电路。

它通过采用反馈回路来实现，其中输出信号的一部分将作为输入信号的一部分。

这种自反馈回路可以确保当输入信号关闭后，输出信号继续保持打开状态，直到另一个操作信号触发关闭。

自锁电路的主要应用之一是在控制系统中的开关控制。

例如，当我们按下一个按钮时，自锁电路可以使得继电器保持闭合状态，即使按钮不再被按下。

这种功能在许多自动化过程和机械控制中都具有重要意义。

二、互锁电路：互锁电路是指一种通过在一定条件下相互制约电路的工作状态的机制。

互锁电路通过保护设备和防止意外事件的发生，确保电气系统的安全性和稳定性。

互锁电路的实现方式有多种，其中常见的一种是通过使用互锁开关。

互锁开关是一种特殊类型的开关，它在一个位置上只允许一个电气元件接通，而在其他位置则不允许。

这种设置确保了在特定条件下，只允许某个元件处于工作状态，从而避免了错误操作和意外情况的发生。

三、联锁电路：联锁电路是一种电气电路，它通过在不同部分之间建立相关或互相依赖的联系来确保系统按照正确的顺序操作或避免错误操作。

联锁电路在许多自动化和控制系统中都是必不可少的，特别是在安全关键系统中。

联锁电路的实现利用了逻辑门、定时器和传感器等元件。

通过逻辑门的组合，可以实现多个条件的判断和联锁动作的触发。

定时器用于控制时间延迟和顺序控制。

同时，传感器也起着至关重要的作用，用来检测和监测不同的参数，以触发联锁电路的动作。

结论：电气控制电路中的自锁、互锁和联锁是确保系统安全、稳定和高效运行的重要概念。

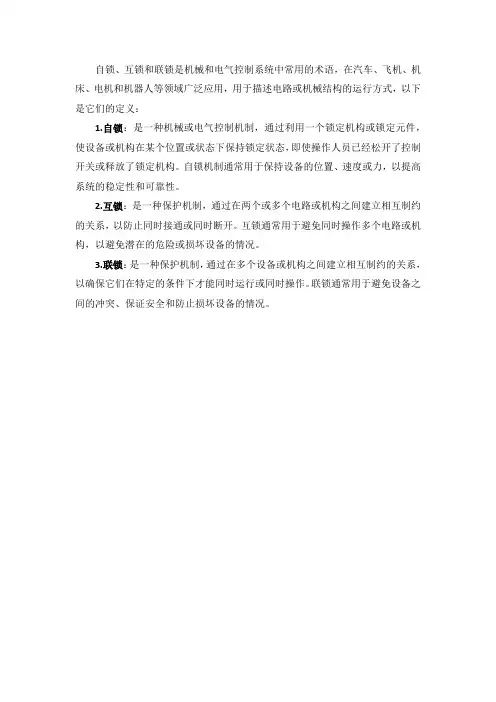

自锁,互锁,联锁定义

自锁、互锁和联锁是机械和电气控制系统中常用的术语，在汽车、飞机、机床、电机和机器人等领域广泛应用，用于描述电路或机械结构的运行方式，以下是它们的定义：
1.自锁：是一种机械或电气控制机制，通过利用一个锁定机构或锁定元件，使设备或机构在某个位置或状态下保持锁定状态，即使操作人员已经松开了控制开关或释放了锁定机构。

自锁机制通常用于保持设备的位置、速度或力，以提高系统的稳定性和可靠性。

2.互锁：是一种保护机制，通过在两个或多个电路或机构之间建立相互制约的关系，以防止同时接通或同时断开。

互锁通常用于避免同时操作多个电路或机构，以避免潜在的危险或损坏设备的情况。

3.联锁：是一种保护机制，通过在多个设备或机构之间建立相互制约的关系，以确保它们在特定的条件下才能同时运行或同时操作。

联锁通常用于避免设备之间的冲突、保证安全和防止损坏设备的情况。

自锁与互锁有什么区别

⾃锁与互锁有什么区别⾃锁与互锁是电机控制中常见的⼀种电路形式，那么对于为什么⼜会分为⾃锁和互锁呢？它们有什么区别呢？我们从字⾯上先了解下，什么是⾃锁，什么互锁。

⾃锁，⾃⼰给⾃⼰锁定。

互锁，互相锁定。

我们先看两个电路，然后在分析下电路的原理，你就会明⽩⾃锁与互锁究竟是什么了。

⾃锁电路简单的⼀个电机启动是需要使⽤接触器的，接触器的主触点⽤来分合电机的主电源，⽽辅助触点就是⽤来做各种辅助功能的开关，⽽⾃锁与互锁就是利⽤这个辅助触点来进⾏控制，我们来看下这个⾃锁电路。

主电路就不说了，直接看控制电路，控制电路中有四个开关触点，FR为热继电器的常闭触点，⽤来保护电机在过载时切断控制电路，停⽌电机。

然后是停⽌按钮，启动按钮，还有其中的⼀个就是KM接触器的常开触点，这个KM的常开触点就是⽤来⾃锁控制的，当控制电路导通，接触器的线圈得电吸和，主触点就会导通，电机启动，若是没有⾃锁时，当松开启动按钮时，KM 接触器线圈就会失电断开，主触点也就会断开，电机就会停⽌。

为了将这个启动状态保持，我们就引进了⾃锁电路。

当KM接触器吸和，它的常开触点就变成了常闭触点，⽽当我们把这个常开触点与启动按钮并联时，启动按钮按下后导通，KM线圈得电，常开变常闭，即使松开启动按钮，控制电路⼀直导通，这样就解决了松开启动按钮时线圈马上失电的这种状态了，就把启动状态给保持住了。

这就是⾃锁电路。

互锁电路，⼀般互锁电路多应⽤在电机的正反转电路上，为了就是防⽌在正转的时候意外按了反转按钮导致电机损坏。

所以当电机正转或者反转时我们要将其相反的控制电路给断开，即使再怎么按按钮，也不会让它导通。

如下图的电路图。

KM1为正转接触器，KM2为反转接触器，KM1吸合，电机正转运⾏，⽽当KM1吸合时，它的常闭触点就会断开，⽤这个常闭触点将反转控制电路切断，这样就算再怎么按反转的按钮也不会导通反转电路，这就是互锁电路。

当然互锁电路中也会包含⾃锁电路，两个电路会配和使⽤。

电气控制电路中自锁与互锁原理

电气控制电路中自锁与互锁原理1.自锁原理自锁是指通过电路的反馈信号来保持电气设备处于其中一状态，并防止其在没有外部干预的情况下发生变化。

自锁原理通常是利用一个继电器和其控制电路构成。

自锁电路的基本原理是在继电器的线圈电路中设置一个并联的闭合触点，触点可以通过自身的线圈电流闭合并保持闭合状态。

当外部输入信号作用于继电器的线圈时，线圈中的电流激励，使得触点闭合，并将电源电压输入到控制电路中，同时使得线圈中的电流继续流动。

即使外部输入信号停止作用于继电器的线圈，闭合触点仍然保持闭合状态，继续提供电源电压给控制回路，使得设备保持在原有状态。

自锁原理可以应用于许多场合，比如电梯门控制、风机启停控制、压缩机开关等。

通过自锁电路的设置，可以确保设备处于运行或停止状态，并防止误操作或故障引起的变化。

2.互锁原理互锁是指为了防止两个或多个相互矛盾的操作同时发生，并通过互相关联的电路来实现。

互锁原理通常是通过接触器和其控制电路之间的信号转换与传递实现的。

互锁电路的基本原理是利用接触器中的接触点将电流沿着电路传递，从而保证互锁电路能够正确地进行工作。

当一个操作元件的接触器闭合时，将电流流动至另一个操作元件的接触器，使得其闭合。

同时，该操作元件的接触器也可以传递信号至其他操作元件的接触器，实现多个操作元件之间的互锁。

互锁原理可以应用于很多场合，如电梯上行和下行信号、发电机和电网连接开关等。

通过互锁电路的设置，可以实现对操作元件之间的相互排斥，避免冲突操作和减少误操作。

自锁和互锁原理在电气控制电路中的应用非常广泛。

例如，在工业自动化控制系统中，自锁和互锁可用于保护设备和人员的安全；在家庭用电中，也可用于防止误触发和避免设备冲突。

在电气工程中，通过合理的自锁和互锁设计，可以提高电气设备的安全性和可靠性，并降低事故发生的风险。

总结起来，自锁和互锁原理都是为了确保电气设备在工作过程中的安全可靠性。

通过自锁原理可以保持设备处于一定状态，并避免误操作和故障引起的变化；通过互锁原理可以实现相互冲突操作的排斥，并防止冲突操作和误操作。

电工中的自锁互锁联锁的概念

电工中的自锁互锁联锁的概念本文主要是关于自锁互锁联锁的相关介绍，并着重对自锁互锁联锁的原理及其应用进行了详尽的阐述。

自锁互锁在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。

如把常开辅助触点与启动按钮并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。

一般来说，在启动按钮和辅助触点并联之外，还要在串联一个按钮，起停止作用。

点动开关中作启动用的选择常开触点，做停止用的选常闭触点。

主电路从三相电源端点L1，L2，L3引来，经电源开关QS，熔断器FU和接触器KM的三对主触点KM到电动机M。

控制电路（或称辅助电路）由按钮SR和接触器线圈KY组成。

I.工作原理合上电源开关QS，按启动按钮SBl*接触器KM的线圈通电*在主电路中的三对主触头闭合一电动机获电而启动;与此同时，接触器KM的常开辅助触点闭合，将按钮SBI 的常开触点短接。

从按钮SB1接通到接触器KM常开触点闭合只需数十毫秒的时间，因此手松开启动按钮后线圈KM已完全可以通过辅助触头KM （1 -2）而维持自己的导电通路，不再受启动按钮SB1控制，也就确保了松开启动按钮SB1后电动机的继续运行。

把与启动按钮SBI并联的常开辅助触头KM （1一2）叫接触器KM的门锁触头，又叫自保触头。

因接触器的释放时间比吸合时间还短，所以只需按一下停止按钮SB2，接触器KM线圈断电便立即释放，其常开辅助触头断开，主触头也断开，电动机就停止运行。

互锁，说的是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。

一般对象是对其他回路的控制。

联锁，就是设定的条件没有满足，或内外部触发条件变化引起相关联的电气、工艺控制设备工作状态、控制方式的改变。

“在一个回路中，即有自锁又有互锁的就叫做“联锁””这种说法并不科学，也不全面。

原理。

详细讲解电工三把锁,自锁,联锁,互锁

引言概述：电工三把锁，即自锁、联锁和互锁，在电气工程中起着至关重要的作用。

它们是一种安全措施，用于保护工作人员和设备免受电气事故的伤害。

本文将详细讲解电工三把锁的原理、功能和应用。

正文内容：一、自锁1. 自锁的定义和作用：自锁是指在设备上安装的自锁装置能够使设备在运行或维修过程中自动停止，以确保工作人员的安全。

2. 自锁的原理：自锁装置通过电源电路或控制信号干扰，使设备处于停止状态。

常见的自锁装置有电气自锁和机械自锁两种。

3. 自锁的应用举例：自锁装置在电梯、输送带和生产线等设备中广泛应用，用于保护工作人员免受设备运行时的伤害。

二、联锁1. 联锁的定义和作用：联锁是指通过逻辑或物理连接多个设备，使它们按照事先规定的顺序或条件进行操作，以确保工作安全和系统的正常运行。

2. 联锁的原理：联锁装置通过逻辑电路或物理装置实现设备间的相互制约和顺序操作。

常见的联锁方式包括电气联锁、机械联锁和液压联锁等。

3. 联锁的应用举例：联锁装置在化工厂、发电厂和石油炼制厂等复杂的工业系统中广泛应用，用于确保设备和工艺流程的正常运行。

三、互锁1. 互锁的定义和作用：互锁是指通过两个或多个互相制约的装置，使设备在特定条件下只能单向运行或关闭，以确保工作人员的安全。

2. 互锁的原理：互锁装置通过逻辑电路或物理配置实现设备之间的互相制约，一方开启时另一方关闭，以防止不安全操作。

常见的互锁方式有电气互锁、机械互锁和气动互锁等。

3. 互锁的应用举例：互锁装置在机床、工厂门禁和高压开关设备等场景中广泛应用，用于防止不安全操作和事故的发生。

四、自锁、联锁和互锁的比较与选择1. 自锁、联锁和互锁的比较：自锁、联锁和互锁都是保护工作人员和设备安全的重要手段，但其原理、适用范围和操作方式各不相同。

比较它们的优缺点，有助于选择合适的锁定方式。

2. 根据应用场景选择锁定方式：选择自锁、联锁或互锁需要根据实际工作场景和设备需求进行综合考量。

例如，对于需要停机维修的设备，应选择自锁装置；对于需要严格控制工艺流程的系统，应选择联锁装置；对于需要确保设备安全运行的场所，应选择互锁装置。

电气控制回路中自锁和互锁原理

电气控制回路中自锁和互锁原理1.自锁原理：自锁原理是指一种在电气控制回路中，当其中一条件满足时，可以将控制电路锁定在一个状态，直到外部条件改变为止。

其目的是为了保证设备的安全和避免误操作。

常见的自锁原理有以下几种：(1)电磁原理：通过电磁继电器的吸合和释放来实现自锁。

在电磁继电器控制回路中，当控制电压加到电磁继电器线圈上，继电器吸合，将自身的触点切换到闭合状态，以保持继电器的吸合。

此时，即使控制电压不再作用于线圈上，继电器仍然保持吸合状态，直到外部的复位信号作用于继电器的复位线圈，使继电器释放。

(2)延时原理：通过延时元件（如计时继电器、PLC等）的作用，使得触点保持在一定的状态下一段时间。

这样可以实现一系列的自锁操作，以满足设备的要求。

(3)机械原理：通过其中一种机械结构实现自锁。

例如，采用螺杆、螺母结构，通过螺杆的旋转运动来实现松紧程度的自锁。

(4)逻辑原理：通过引入逻辑电路，利用与门、或门等逻辑元件的逻辑关系，使得电路在满足其中一条件时能够锁定在一个状态。

2.互锁原理：互锁原理是指一种在电气控制回路中，当其中一条件满足时，可以避免同时发生两个或多个动作，从而保证设备的安全和稳定运行。

常见的互锁原理有以下几种：(1)机械互锁：通过在机械结构中设置互斥的动作部件，使其在同一时间只能有一个动作部件起作用，从而避免同时发生多个动作。

(2)电磁互锁：通过电磁继电器的互锁电路来实现。

互锁电路可以将一些继电器的线圈与其他继电器的触点互锁在一起，使得同时吸合的触点只有一个。

这样，在一个线圈被激活的情况下，其他的线圈将不能被激活，从而实现互锁。

(3)逻辑互锁：通过引入逻辑电路，利用与门、或门等逻辑元件的互锁逻辑关系，使得电路在满足其中一条件时能够互锁。

(4)光电互锁：通过利用光电元件（如光电开关、光电传感器等）的互锁功能来实现互锁。

光电互锁通过检测光电信号的存在与否来确定设备的状态，从而避免同时发生多个动作。

解释电气控制电路中的自锁互锁和联锁

解释电气控制电路中的自锁、互锁和联锁自锁、互锁和联锁的基本概念在电气控制电路中，自锁、互锁和联锁是指一种通过特定的电路设计来实现对电器设备或系统的控制与保护的机制。

它们是工业自动化控制中常用的技术手段，能够确保电器设备的正常运行，并防止操作人员或其他外界条件对设备造成损害或危险。

•自锁：是指一种通过自身状态变化来控制自己的开启或关闭的机制。

当电器设备处于某种特定的状态时，通过电气控制电路可以使其保持在该状态，即使控制信号消失也能继续保持该状态，直到另一个信号的输入才能改变设备的状态。

•互锁：是指通过相互之间的制约关系来控制各个电器设备的工作状态，确保它们不能同时处于某种特定的状态。

当一个设备处于一种特定的状态时，其他设备将被禁止进入相同或相冲突的状态，以避免设备之间的干扰和冲突。

•联锁：是指通过不同设备之间的逻辑关系来实现控制和保护的机制。

联锁通常涉及多个设备之间的信息传递和相互配合，使得整个系统能够协调工作，保证安全和高效的运行，避免危险和故障的发生。

自锁电路的工作原理和应用场景自锁是一种常见的电气控制电路技术，在许多电器设备和系统中被广泛应用。

自锁电路的工作原理基于其特定的电路设计，通过将控制信号与设备的状态进行关联，实现设备状态的自动保持。

以下是一些自锁电路的常见应用场景：1.电磁继电器的自锁：通常在需要长时间保持电器设备状态的应用中使用。

在控制电路中，当控制信号触发继电器后，通过将继电器的触点接通至继电器的励磁回路，实现继电器的自锁状态。

只有当另一个信号输入时，才能改变继电器的状态。

2.独立按键开关的自锁：常见于控制电路中需要手动控制设备状态的场景，如电气控制箱等。

通过在按键开关的回路中添加一个自锁电路，一次按下按键可以控制设备的开启或关闭，并自动保持该状态，直到再次按下按键才能改变设备状态。

3.电动机自锁：适用于需要长时间连续运行电动机的场景。

通过自锁电路将电动机的控制信号与电动机的状态进行关联，实现电动机运行状态的自动保持。

自锁

自锁、互锁、电气连锁和机械连锁的名词解释
在接触器的“自锁”电路中，如最简单的两位按钮“开”和“断”，接触器的线圈一个接头，根据线圈的电压要求，接上一条火线或零线。

在按电钮“开”的时候，由按钮接通线圈的另一个接头，提供了线圈电压，接触器吸合。

当按钮断开时，按钮的这一条火线，通过接触器的辅助接点，继续为线圈提供电压，接触器还可以保持接通状态，这就是接触器的“自锁”。

如果要断开接触器，就按动按钮开关的“停”，接触器失电，断开了电路。

接触器的“互锁”，如用两个接触器控制电机的反正转，这两个接触器不能同时吸合，所以两个接触器线圈的控制是相互依靠另一个来接通的，而且在三位按钮开关的接线上，也是交叉控制的。

这样的双重互锁，就是为了杜绝依靠用手操作的误动。

电气互锁就是通过继电器、接触器的触点实现互锁，比如电动机正转时，正转接触器的触点切断反转按钮和反转接触器的电气通路。

机械互锁就是通过机械部件实现互锁，比如两个开关不能同时合上，可以通过机械杠杆，使得一个开关合上时，另一个开关被机械卡住无法合上。

电气互锁比较容易实现、灵活简单，互锁的两个装置可在不同位置安装，但可靠性较差。

机械互锁可靠性高，但比较复杂，有时甚至无法实现。

通常互锁的两个装置要在近邻位置安装。

解释电气控制电路中的自锁互锁和联锁

解释电气控制电路中的自锁互锁和联锁自锁、互锁和联锁是电气控制电路中常用的概念，它们在确保系统稳定和安全运行方面起着重要作用。

本文将深入探讨这些概念的含义、原理和应用，并分享我对它们的观点和理解。

1. 自锁（Self-Locking）1.1 定义自锁是指电气控制电路中一种特殊的状态，该状态下，系统会因为某些条件的改变而保持在当前状态。

一旦系统处于自锁状态，它将保持在当前状态，即使条件发生改变。

1.2 原理自锁的实现通常依赖于反馈回路或保持回路。

在反馈回路中，输出信号将通过反馈信号对输入进行控制，使系统维持在特定状态。

在保持回路中，系统通过保持装置（如继电器或触发器）来保持电路的状态。

1.3 应用自锁在电气控制电路中有广泛的应用。

一个常见的例子是按下按钮启动电机的控制电路。

当按钮按下时，电路被激活，并在按钮释放前保持激活状态，即使按钮已经松开。

这种自锁设计确保电机继续运行，直到另一个条件（如停止按钮的按下）中断电路。

2. 互锁（Interlocking）2.1 定义互锁是指通过同时满足一系列条件来确保系统按照特定的顺序进行操作的方法。

互锁可以防止不安全的操作或系统故障。

2.2 原理互锁通过逻辑电路或电气装置来实现。

这些电路或装置根据特定的条件来控制系统的操作顺序。

只有在满足所有条件时，互锁电路才会激活，允许系统继续运行。

2.3 应用互锁在许多电气控制系统中都有重要的应用。

一个典型的例子是在电梯系统中。

电梯门互锁系统确保只有当电梯停在正确楼层且门完全关闭时，才能启动电梯运行。

这种互锁设计避免了可能造成人员伤害或设备损坏的操作错误。

3. 联锁（Interconnection Locking）3.1 定义联锁是指将两个或多个相关的电路相互连接，以确保它们按照特定的顺序或条件进行操作。

3.2 原理联锁通过电气连接或逻辑电路来实现。

这些连接或电路将两个或多个电路关联起来，以实现相互阻止或激活的功能。

联锁的目的是确保不同电路之间的相互作用在正确的顺序和条件下进行。

电气的互锁与自锁原理

电气的互锁与自锁原理一、互锁原理互锁是指在电气控制系统中通过一定的联锁器件或逻辑控制，实现对控制电路的互相干扰与禁止。

1.电气互锁器件（1）接触器：通过在控制电路中加入接触器，在两个或多个电路之间形成相互敏感的关系，使得在一个电路中的控制动作会影响其他电路的动作。

例如，在两个电机之间加入互相关联的接触器，当其中一个电机工作时，另一个电机将被禁止工作。

（2）继电器：继电器延伸了接触器的功能，可以实现更复杂的互锁控制。

通过在不同的控制电路中并联或串联继电器的触点，可以实现对多个电路之间的互锁控制。

例如，在自动控制系统中，通过在供电回路和反馈回路中并联继电器的接点，实现电路的互锁。

2.逻辑控制通过逻辑控制器，如可编程逻辑控制器（PLC）或现场总线系统等，在程序中设定相应的逻辑关系，并通过输出信号给控制电路提供互锁功能。

例如，通过配置PLC的输入输出模块和逻辑功能块，实现对机器的互锁控制。

二、自锁原理自锁是指通过控制电路自身的逻辑关系，实现对自身的锁定与解锁。

1.自锁继电器通过自锁继电器实现控制电路的自锁。

自锁继电器具有两个控制回路：一个是控制线圈的回路，一个是继电器触点之间的回路。

控制回路通过自举电路使控制线圈保持通电状态，以保持继电器闭合。

继电器触点之间的回路在继电器闭合时供电，保持闭合状态。

当控制电路中断或故障时，控制线圈掉电，继电器触点断电，自锁继电器解锁。

2.延时自锁通过延时元件实现控制电路的延时自锁。

在电路中加入延时继电器或延时模块，当控制信号输入后，继电器或模块延时一段时间，然后自动上锁控制电路。

延时继电器可以通过调节时间继续保持闭合状态，直至延时结束后，自动解锁。

3.可编程逻辑控制器自锁可编程逻辑控制器（PLC）通过程序实现控制电路的自锁。

在PLC编程中，可以通过编写逻辑功能块和触发逻辑脉冲，实现控制电路的自锁。

例如，在PLC程序中设置一个锁存器，当一些条件满足时，锁存器设定为1，控制电路上锁，直至解除条件满足时，锁存器清零，解锁控制电路。

初学电工必看自锁与互锁电气操控电路原理详解

初学电工必看自锁与互锁电气操控电路原理详解自锁与互锁电气操控电路是电工工程中常见的电路形式，能够保证设备的安全操作。

下面将对自锁与互锁电气操控电路原理进行详解。

首先，我们先来了解什么是自锁电路。

自锁电路是一种能够让电器设备保持在一个特定的状态下的电路。

当电路中的自锁触点闭合时，电器设备会保持在工作状态，直到自锁触点再次断开。

常见的自锁电路有按钮自锁电路和继电器自锁电路。

按钮自锁电路是通过使用自锁按钮控制电器设备的工作状态。

当按下按钮时，按钮触点闭合，使电器设备通电。

同时，按钮上的自锁触点也会闭合，使电器设备继续保持通电状态。

当再次按下按钮时，按钮触点断开，使电器设备断电。

继电器自锁电路是通过使用继电器来实现自锁功能。

继电器是由控制回路和动作回路组成的电器设备，可以将小电流控制信号转换为大电流执行信号。

继电器自锁电路通常由两个按钮控制，一个按钮控制继电器合闸，另一个按钮控制继电器跳闸。

当按钮1按下时，继电器合闸，电器设备工作；当按钮2按下时，继电器跳闸，电器设备断电。

接下来，我们介绍互锁电路。

互锁电路是一种能够保证两个或多个电器设备不会同时工作的电路。

通过互锁电路可以避免电器设备之间的干扰和冲突，确保设备的正常运行。

常见的互锁电路有机械互锁电路和电气互锁电路。

机械互锁电路是通过机械装置实现设备之间的互锁。

例如，两个电器设备之间可以设置一个机械连锁装置，使得只有一个设备能够工作，另一个设备则处于断电状态。

当一个设备处于工作状态时，机械连锁装置将另一个设备的电源切断，使其无法启动。

只有当一个设备停止工作，机械连锁装置才能解开另一个设备的电源，才能启动。

电气互锁电路是通过电气装置实现设备之间的互锁。

例如，可以使用继电器来实现电气互锁。

继电器的控制回路和动作回路之间可以设置互锁触点，当一个设备的继电器合闸时，其互锁触点闭合，将另一个设备的继电器跳闸，使其无法工作。

通过自锁与互锁电气操控电路，我们可以有效地控制设备的工作状态和避免设备之间的冲突。

自锁与互锁有什么区别？

自锁与互锁有什么区别？
自锁与互锁有什么区别？
我们知道，电气有三种锁：自锁、互锁及联锁，那么它们都是什么意思呢？小编这里给大家分享一下：
1.自锁
自锁电路也称起保停电路，而这里的自锁也就是起着保持的作用。

自锁，也就是自己将自己“锁住”，在没有其它因素的情况下保持这个状态。

如上图所示
这里的自锁电路其实就只有2根线和一个常开触点：启动按钮SB1的上下两端本别有一根线接至了接触器KM的常开触点，这就是这个电路的自锁电路。

如果这个电路没有自锁电路，那么它只能有电动启动停止的功能，而不能自行保持运行的状态了。

2.互锁
互锁，听这个名字就知道它与自锁不同，自锁是只影响自己的电
路。

而互锁则是至少有2个支路且相互影响的。

如图所示：
这里是电动机正反转的电路图，我们知道电动机正反转的2个接触器是不能同时吸合的，同时吸合会导致短路。

那么我们为了不让其同时吸合则引入了互锁电路。

我们可以看到，当接触器KMR吸合时，KMR的常闭触点打开，而这个常闭触点又串联在接触器KMF的启动回路上，当KMR的常闭触点打开时，KMF是无法得电，自然也无法吸合。

反之亦然。

3.联锁
联锁其实就是互锁的升级版，具体我们如图：
上图按钮SB2、SB3使用了一对常开触点和一对常闭触点。

我们按下按钮SB2时，不但启动了自己这一条回路（KM1），并且无论另一条回路是否启动（KM2），我们都使这条回路断开。

在这里按钮SB2的常开触点是启动自己这一条支路的（KM1），而按钮SB2的常闭触点则是断开另一条支路（KM2）的。

初学电工必看自锁与互锁电气操控电路原理详解

初学电工必看:自锁与互锁电气操控电路原理详解自锁与互锁作为电动机最根底的二次线维护方法，是每个电工都有必要学会并且娴熟运用的。

本篇内容合适初专家或许对电工感喜爱的人。

一般来说，学习电动机正回转能够更直观的了解自锁和互锁的用处，这在咱们之前的文章里讲过（请戳电工史上最详解：电机正回转）。

今日咱们来介绍自锁和互锁的疑问点。

首要对自锁和互锁的概念要了解：自锁：依托触摸器本身辅佐触头而坚持触摸器线圈通电的景象。

互锁：运用触摸器常闭辅佐触头作为彼此制约的操控联络。

蒙圈了对不对？没联络，让咱们用人类的言语翻译过来再看——自锁和互锁运用到的元件，都是触摸器。

自锁是运用本身回路触摸器里的常开触点，以保证自个回路继续通电；互锁是运用旁路触摸器里的常闭触点，以保证旁路和本身回路不会一同供电。

首要咱们要先知道一下触摸器的特征——触摸器一般有6个接线柱，其间3个是常开触点，2个是常闭触点，1个是线圈。

当线圈通电时，悉数常开触点闭合，悉数常闭触点断开。

为了更便当了解，请先看电路图：自锁该图中，左面为主回路，右侧为二次回路（为了便当看清，咱们把主回路和二次回路联接处省掉了）。

此刻咱们只看二次回路，SB2为常开按钮，下方KM为触摸器线圈，上方KM为触摸器常开触点。

若没有触摸器的参加，即没有图中悉数标有KM 的本地，则SB2按下时回路通电，松开则断电（常开按钮特征，主张按钮都运用常开按钮）。

因而咱们接入了触摸器线圈，并且把常开触点和SB2并联。

由此就发作了按下SB2时线圈霎时刻刻刻通电然后闭合常开触点，以保证松开SB2时回路仍然有电的效果。

互锁相同只看右侧的二次回路。

互锁分为机械互锁和电气互锁。

机械互锁：此刻的SB2运用的带有机械互锁的按钮，当SB2地址回路正常作业时，因为“5”上方的常闭电处于通电情况，因而与之虚线联接的SB3按钮按下后无反响。

电气互锁：当SB2地址回路通电时，触摸器KM1的线圈供电，此刻“8”下方的KM1常闭触点断开。

电工基础知识——自锁与互锁的区别和原理

电工基础知识——自锁与互锁的区别和原理自锁与互锁，是每个电工都必须掌握的基础知识。

我们今天就讲解一下自锁和互锁。

自锁：一般利用接触器线圈、接触器常开触点以及按钮使用，如下图：自锁在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态。

如把常开辅助触点与启动的电动开关并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。

一般来说，在启动按钮和辅助按钮并联之外，还要在串联一个按钮，起停止作用。

点动开关中作启动用的选择常开触点，做停止用的选常闭触点。

主电路从三相电源端点L1,L2,L3引来，经电源开关QS，熔断器FU和接触器KM的三对主触点KM到电动机M。

控制电路(或称辅助电路)由按钮SR和接触器线圈KY组成。

自锁互锁工作原理合上电源开关QS，按启动按钮SBl*接触器KM的线圈通电*在主电路中的三对主触头闭合一电动机获电而启动；与此同时，接触器KM的常开辅助触点闭合，将按钮SBI的常开触点短接。

从按钮SB1接通到接触器KM常开触点闭合只需数十毫秒的时间，因此手松开启动按钮后线圈KM已完全可以通过辅助触头KM (1 -2)而维持自己的导电通路，不再受启动按钮SB1控制，也就确保了松开启动按钮SB1后电动机的继续运行。

把与启动按钮SBI并联的常开辅助触头KM (1一2)叫接触器KM的门锁触头，又叫自保触头。

互锁说得是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。

一般对象是对其他回路的控制。

图中自锁与互锁并存，以SB1所在支路为例，接触器KM1的线圈、常闭触点和SB1相互配合，共同制约SB2所在支路。

电气控制电路中自锁与互锁原理

电气控制电路中自锁与互锁原理电气控制回路要先将分别控制正反转停止的两个按钮串联接好，随后将两个分别控制正反转启动的两个按钮并联接好后与停钮的一端接好，停钮的另一端准备与电源连接，然后再把分别正转反转主接触器的常开辅助接点分别并联在各自相对应的启动按钮两端，之后再将各自主接触器的常闭辅助接点串联到对方的启动回路中，也就是说正转的常闭串接在反转启动按钮的一端，相对应反转的常闭接点要与正转的启动按钮一端串联，起到互锁的作用，(就是说正转运行时期接触器常闭辅助接点会将反转的启动回路断开，反之则依然是这个道理，为的是防止同时期按下下按钮会造成一次回路的相间短路，这个待会再解释)，然后将两个常闭接点的另一端分别与所对应的启动回路的主接触器的线圈一段进行连接(就是说控制正转地启动的回路就串接正转接触器的线圈一段，反转起动控制回路就与反转的主接触器线圈一端串接，不要弄混了)将两个线圈的另一端并联接在一起后接入热继电器的常闭接点的一端，热继电器常闭接点的另一端准备与中性点N或另一相线连接，这要看主接触器线圈的电压(220V就与中性点N连接，380v的话就接另外一相线)，还需要在控制回路的最前端即停止按钮准备接电源的一端在接相线制前要经过一个控制保险，现在只能说控制回路接好了。

下面就接主回路，主回路需要2个接触器，分别用于正转和反转时接通主回路，所以将两个接触器主触头的上端分别与三相交流电源的3条相线连接，而主触头的下端对应的触头上则要将其中任意两条线互换一下，然后按照互换以后的顺序接入电动机绕组连接好以后的3个连接片上(比如说三相电源ABC顺序接到一个接触器上口，并在此处按照相同的顺序与另外一个接触器上口并联，然后其中一个接触器的下口还按照ABC的顺序引出线接到电机绕组连接片，而同时要按照ACB或BAC或CBA的顺序将引出线接到另外一个接触器的下口)，另外还要在接触器到电机接线盒接线处之间先行串接热继电器的主接点，同时还要在电源引线与接触器上口之间串接熔断器。

什么是电气联锁什么是电气互锁电气联锁和互锁电气原理图

什么是电气联锁?什么是电气互锁?电气联锁
和互锁电气原理图
1、联锁在机床控制线路中，常要求电动机或其他电器有一定的得电顺序。

某些机床主轴须在液压泵工作后才工作；龙门刨床工作台移动时，导轨内必须有足够的润滑油；在铣床旋转后，工作台方可移动。

这种先后顺序关系称为联锁。

图1 两地点控制2、互锁在机床控制制线路中，要求两个或多个电器不能同时得电动作，相互之间有排他性，这种关系称为互锁。

如控制电动机的正反转的两个接触器如同时得电，将导致电源短路。

在比较复杂的机床中，不仅运动方向上有互锁关系，各运动之间也有互锁关系。

故常用操作手柄和行程开关形成机械和电气双重互锁。

1。
