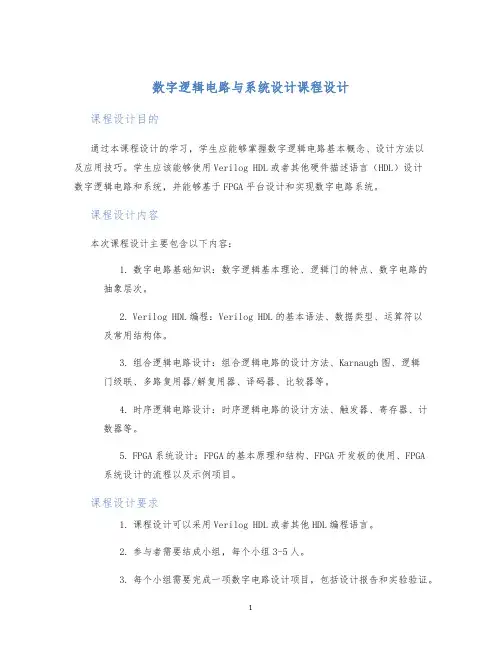

数字逻辑电路与系统设计课程设计课程设计目的通过本课程设计的学习，学生应能够掌握数字逻辑电路基本概念、设计方法以及应用技巧。
学生应该能够使用Verilog HDL或者其他硬件描述语言（HDL）设计数字逻辑电路和系统，并能够基于FPGA平台设计和实现数字电路系统。
课程设计内容本次课程设计主要包含以下内容：1.数字电路基础知识：数字逻辑基本理论、逻辑门的特点、数字电路的抽象层次。
2.Verilog HDL编程：Verilog HDL的基本语法、数据类型、运算符以及常用结构体。
3.组合逻辑电路设计：组合逻辑电路的设计方法、Karnaugh图、逻辑门级联、多路复用器/解复用器、译码器、比较器等。
4.时序逻辑电路设计：时序逻辑电路的设计方法、触发器、寄存器、计数器等。
5.FPGA系统设计：FPGA的基本原理和结构、FPGA开发板的使用、FPGA系统设计的流程以及示例项目。
课程设计要求1.课程设计可以采用Verilog HDL或者其他HDL编程语言。
2.参与者需要结成小组，每个小组3-5人。
3.每个小组需要完成一项数字电路设计项目，包括设计报告和实验验证。
4.每个小组需要在课程结束时提交一份完整的设计报告以及实验数据和项目代码。
5.设计项目可以是基于组合逻辑或时序逻辑的电路系统设计，包括但不限于多路选择器、加法器、比较器、寄存器、时钟控制器、计数器、显示控制器等。
6.设计报告应该包含问题描述，设计总体方案，设计分级具体实现以及实验结果和分析等。
7.实验验证应该使用FPGA开发板完成，需要进行基准测试，并按照设计要求逐步进行验证。
8.设计报告和实验验证需要进行小组汇报，并进行讨论。
课程设计参考资料1.Verilog HDL编程指南(第二版), 王自发, 清华大学出版社，20182.数字逻辑与计算机设计，M. Morris Mano, Pearson Education,20153.FPGA原理与设计, Jonathan W. Valvano, Morgan & Claypool,20114.FPGA开发实战, Evan A. Curtice, Packt Publishing, 2018结论通过本次课程设计，学生将能够熟练掌握数字逻辑电路设计的基础知识和关键技能。
数字系统设计与veriloghdl课后答案
数字系统设计与veriloghdl课后答案【篇一：数字逻辑与数字系统设计习题参考答案】>第1章习题解答1.3 (1)86(2)219(3)106.25(4)0.6875 (4)0.1011.4 (1)101111(2)1001000(3)100001l.111.5 (1)(117)10=(165)8=(1110101)2=(75)16(2)(3452)10=(6574)8=(110101111100)2=(d7c)16(3)(23768.6875)10=(56330.54)8=(101110011011000.1011)2=(5cd 8.b)16 (4)(0.625)10=(0.5)8=(0.101)2=(0.a)16 1.6(1)(117)8=(1001111)2=(79)10(2)(7456)8=(111100101110)2=(3886)10(3)(23765.64)8=(10 0111 1111 0101.1101)2=(10229.8125)10(4)(0.746)8=(0.11111)2=(0.96875)10 1.7 (1)(9a)16=(10011010)2=(154)10(2) (3cf6)16=(11110011110110)2=(15606)10(3) (7ffe.6)16=(111111*********.011)2=(32766.375)10 (4)(0.c4)16=(0.110001)2=(0.765625)10 1-8(1)(125)10=(000100100101)8421bcd(2)(7342)10=(0111001101000010)8421bcd(3)(2018.49)10=(0010000000011000.01001001)8421bcd(4)(0.785)10=(0.011110000101)8421bcd1.9(1)(106)10=(1101010)2 原码=反码=补码=01101010 (2)(-98)10=(-1100010)2原码=11100010反码=10011101 补码=11100011(3)(-123)10=(-1111011)2 原码=11111011反码=10000101 补码=11111011(4)(-0.8125)10=(-0.1101)2 原码=1.1101000反码=1.0010111 补码=1.00110001.10(1)(104)10=(1101000)2 [1101000]补=01101000(-97)10=(-1100001)2 [-1100001]补=1001111101101000 + 10011111 0000011110000011 + 01001111 11010010[104-97]补=01101000+10011111=00000111, 104-97=(00000111)2=7 (2) (-125)10=(-1111101)2(79)10=(01001111)2[-1111101]补=10000011 [01001111]补=0100111101111000 [-125+79]补=10000011+01001111=11010010，-125+79=(-0101110)2=-46 (3) (120)10=(1111000)2[01111000]补=01111000(-67)10=(-1000011)2[-1000011]补=10111101[120-67]补=10000011+01001111=00110101，-125+79=(00110101)2=53 (4) (-87)10=(-1010111)2[-1010111]补=10101001(12)10=(1100)2[1100]补=00001100[-87+12]补=10101001+00001100=10110101，-125+79=(-1001011)2=-75+ 10111101 0011010110101001+ 00001100 10110101第2章习题解答2.3 解：根据逻辑图可直接写出逻辑表达式：(a) f=ab?bc；(b)f=abbcac解：设3个输入变量分别为a、b、c，输出为f，按题意，其中有奇数个为1，则输出f＝1，因此可写出其逻辑表达式为f=abc?abc?abc?abc。
Verilog数字系统设计教程课程设计
Verilog数字系统设计教程课程设计
项目背景与概述
数字系统设计是计算机科学和电子工程中一个重要的领域。
Verilog是一种在
数字系统设计中广泛使用的硬件描述语言。
本课程设计旨在向学生介绍Verilog的基础知识和应用技巧，在实践中培养学生的硬件设计思维和实验能力。
本课程设计将包括以下主要内容：
•Verilog语言基础
•数字逻辑设计案例分析
•FPGA芯片设计与调试
•Verilog仿真与验证
•高级Verilog主题：状态机、计数器、时序逻辑等
通过本课程设计，学生将获得以下知识和技能：
•掌握Verilog语言基础，了解硬件描述语言在数字系统设计中的应用；
•学会如何使用Verilog进行数字逻辑设计和FPGA芯片编程；
•能够独立完成数字系统设计项目，并进行仿真和验证；
•具备一定的硬件设计思维和实验能力。
教学方法和步骤
本课程设计采用项目驱动的学习方法，将以小组为单位，通过实际数字系统设
计项目来掌握Verilog语言及数字电路设计基本技能。
课程设计步骤如下：
1。
精品课件-Verilog HDL数字系统设计-Verilog HDL数字系统设计-第1章
编程器件的基础上进一步发展的产物，它是作为ASIC领域中的 一种半定制电路而出现的，既解决了定制电路的不足，又克服 了原有可编程器件门电路有限的缺点。
第1章 概 述
26
如前所述，FPGA是由存放在片内的RAM来设置其工作状态的， 因此工作时需要对片内RAM进行编程。用户可根据不同的配置模 式，采用不同的编程方式。FPGA有如下几种配置模式：
第1章 概 述
1
第1章 概
述
1.1 EDA技术简介 1.2 可编程器件 1.3 Verilog HDL简介
第1章 概 述
2
1.1 EDA技术简介
现代电子设计技术的核心已日趋转向基于计算机的电子设 计自动化(EDA，Electronic Design Automation)技术。所谓 EDA技术，就是依赖功能强大的计算机，在EDA工具软件平台上， 对以硬件描述语言(HDL，Hardware Description Language)为 系统逻辑描述手段完成的设计文件，自动地进行逻辑编译、化 简、分割、综合、布局布线以及逻辑优化和仿真测试，直至实 现既定的电子线路系统功能。
6．目标器件的编程/下载 7．硬件仿真与测试
第1章 概 述
18
1.2 可 编 程 器 件
1.2.1 可编程逻辑器件概述 随着数字电路的普及，传统的定制数字集成电路器件已满
足不了应用的需求，可编程逻辑器件(PLD)应运而生，并逐渐地 成为主流产品。PLD与传统定制器件的主要区别是它的可编程性， 它的逻辑功能是由用户设计的，并且一般都可重复编程和擦除， 即PLD是能够为客户提供范围广泛的多种逻辑能力、特性、速度 和电压特性的标准成品部件，而且此类器件的功能可在任何时 间修改，从而实现多种不同的功能。对于可编程逻辑器件，设 计人员可利用价格低廉的软件工具快速开发、仿真和测试其设 计。
Verilog数字系统设计教程第三版课程设计

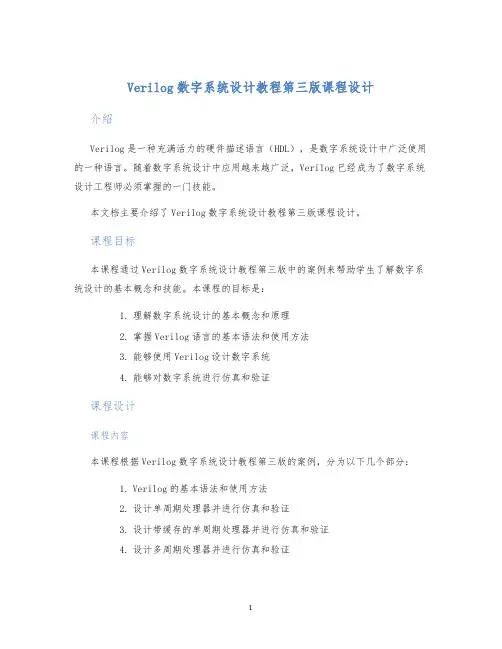

Verilog数字系统设计教程第三版课程设计介绍Verilog是一种充满活力的硬件描述语言（HDL），是数字系统设计中广泛使用的一种语言。
随着数字系统设计中应用越来越广泛，Verilog已经成为了数字系统设计工程师必须掌握的一门技能。
本文档主要介绍了Verilog数字系统设计教程第三版课程设计。
课程目标本课程通过Verilog数字系统设计教程第三版中的案例来帮助学生了解数字系统设计的基本概念和技能。
本课程的目标是：1.理解数字系统设计的基本概念和原理2.掌握Verilog语言的基本语法和使用方法3.能够使用Verilog设计数字系统4.能够对数字系统进行仿真和验证课程设计课程内容本课程根据Verilog数字系统设计教程第三版的案例，分为以下几个部分：1.Verilog的基本语法和使用方法2.设计单周期处理器并进行仿真和验证3.设计带缓存的单周期处理器并进行仿真和验证4.设计多周期处理器并进行仿真和验证课程安排本课程采用实践与理论相结合的方式进行教学。
具体安排如下：1.周一：上课讲解Verilog的基本语法和使用方法2.周二：自主学习并完成单周期处理器实验3.周三：上课讲解带缓存的单周期处理器的设计方法4.周四：自主学习并完成带缓存的单周期处理器实验5.周五：上课讲解多周期处理器的设计方法6.周六：自主学习并完成多周期处理器实验7.周日：讨论和总结实验结果课程评估本课程的评估分为两部分：1.实验报告：每个实验需要学生撰写实验报告，包括设计思路、Verilog代码、仿真结果等。
2.期末考试：期末考试主要考查学生对Verilog的掌握程度和对数字系统设计的理解程度。
总结本文档介绍了Verilog数字系统设计教程第三版课程设计的目标、内容、安排和评估。
本课程旨在帮助学生在数字系统设计中掌握基本概念和技能，并掌握Verilog的基本使用方法。
通过本课程的学习，学生将能够设计数字系统并进行仿真和验证。
第4章 Verilog设计初步 数字系统设计与Verilog HDL (第4版)教学课件
qout[0]<=~qout[WIDTH-1];
end
end
endmodule
Synplify Pro新建项目对话框
Synplify Pro新建文件对话框
Implementation Option对话框
约翰逊计数器综合后的RTL级原理图
约翰逊计数器综合后的门级原理图 （MAX7000器件）
begin
if(~reset) begin q<=1'b0;qn<=1'b1; end //异步清0，低电平有效
else if(~set) begin q<=1'b1;qn<=1'b0; end
//异步置1，低电平有效
else
begin q<=d;qn<=~d; end
end
endmodule
4.4 Verilog基本时序电路设计
begin if(~reset) begin q<=1'b0;qn<=1'b1;end
//同步清0，低电平有效 else if(~set) begin q<=1'b1;qn<=1'b0;end //同步置1，低电平有效 else begin q<=d; qn<=~d; end
end endmodule
【例4.11】 带异步清0/异步置1（低电平有效）的D触发器
module dff_asyn(q,qn,d,clk,set,reset);
input d,clk,set,reset; output reg q,qn;
always @(posedge clk or negedge set or negedge reset)
数字系统设计与Verilog HDL实验报告(二)
《数字系统设计与Verilog HDL》实验报告（二）班级：自动1003班姓名：**学号：********实验二、四位并串转换电路一、实验目的1、了解及掌握时序电路的基本结构常用数字电路；2、通过ModelSim软件编写时序电路的程序进行仿真和调试。
二、实验内容1、熟悉时序电路中时钟的同步与异步用法；2、编写一个四位并串转换设计程序以及测试该模块的测试程序，要求如下：（1）输入一个四位二进制数pin；（2）每个时钟周期按从左往右的顺序输出一位pin的二进制位的数。
三、实验步骤及源程序新建工程及文件，分别添加设计程序及测试程序，进行编译及纠错，编译通过后运行程序仿真进行调试得出结果。
设计模块：module para_to_serial4(pin,clk,reset,sout);input [3:0] pin;input clk,reset;output sout;reg sout;reg [3:0] data;always @(posedge clk or negedge reset)beginif(~reset)beginsout<=1'b0;data<=pin;endelsebegindata<={data[2:0],data[3]};sout<=data[3];endendendmodule测试模块：`timescale 1ns/1nsmodule test_para_to_ser;wire sout;reg [3:0] pin;reg clk,reset;para_to_serial4 test1(pin,clk,reset,sout);initialbeginclk=1'b0;reset=1'b0;#5 reset=1'b1;#300 $stop;endinitialpin=4'b1001;always#5 clk=~clk;endmodule四、实验结果五、实验心得体会这次试验相对于上次有了一定的难度，由于这门课程刚开始学习，我还不能很好地从宏观把握这门课程，对这门课程的认识和理解还不够深刻，所以做实验时遇到了一些困难，虽然找了一些参考资料，有一定的帮助，但最后还是有点纠结，最终在和同学的交流中才比较深刻的对实验有了了解。
数字系统设计与VerilogHDL课程设计
数字系统设计与VerilogHDL课程设计一、课程设计背景数字系统设计和VerilogHDL是计算机科学与技术专业中比较重要的课程之一。
在该课程中，学生将学习到数字系统的设计和实现过程，以及VerilogHDL语言的应用和编写。
本课程设计旨在让学生通过实践，巩固并深化所学知识，提高其实际运用能力，并帮助学生更好地理解数字系统设计和VerilogHDL的重要性。
二、课程设计目标与要求1. 课程设计目标本课程设计主要目标是让学生了解数字系统设计和VerilogHDL的工作原理和实现方法，并通过实践进行巩固，提高学生的动手能力，为日后从事该领域的工作做好充分的准备。
2. 课程设计要求本课程设计要求学生能够在充分理解了数字系统设计和VerilogHDL的基本原理和方法后，进行硬件电路图、程序代码的设计和仿真。
同时，学生需要自主完成以下任务：1.学习数字系统设计和VerilogHDL的基本知识。
2.设计并仿真一个简单的多功能数字系统，包括至少一个输入和一个输出设备，以及多个存储器（SRAM、DRAM、ROM等都可以）。
3.使用VerilogHDL语言设计实现一个几位数的计算器。
4.完成个人或小组课程设计报告，包括设计过程中的心得、体会等内容。
三、课程设计流程1. 学习数字系统设计和VerilogHDL的基本知识数字系统设计和VerilogHDL的基本知识包括数字系统的基本概念、数字信号处理、电路设计和VerilogHDL的基本语法和程序设计方法等。
学生可以通过阅读相关教材和参考资料来学习这些知识。
2. 设计多功能数字系统在完成学习后，学生可以开始设计自己的多功能数字系统。
该系统应该包括输入、输出、存储器等组件，并应该考虑到系统的稳定性、处理速度、数据存储和传输等方面的问题。
设计的过程中还需注意电路连接、时序控制、设计优化等方面，确保数字系统的高效功能和性能。
3. 设计计算器在完成多功能数字系统的设计后，学生可以进一步使用VerilogHDL语言，编写程序设计一个几位数的计算器。
EDA课程设计 多功能数字钟设计程序清单 数字系统设计与verilog HDL(第四版) 王金明
EDA课程设计多功能数字钟设计程序清单数字系统设计与verilog HDL(第四版)王金明/*引脚锁定基于DE2一70，芯片为EP2C70F896，信号定义如下: Clk50m: 50MHz 时钟输，mode:模式选择0：计时模式1：设置闹钟模式mcheck:手动调整时间turn:手动调整时间，在时、分之间选择change:对选中的数据调整led hourl，led_hour0，led_minul，led_minu0，led_secl,led sec0；alert: 闹钟输出ld_alert: 是否设置了闹钟ld_hour,id_min,ld_sec：在调整时，指示选中了时，分还是秒*/moduleclock(clk50m,mode,turn,change,mreset,led_hour1,led_hour0,led_minu1,led_minu0, led_sec1,led_sec0, alert,ld_alert,ld_check,ld_hour,ld_min,ld_sec);input clk50m;input mode; // key0键input turn; //keyl键input change; // key2 键input mreset; //switch0复位，低电平有效output alert; //gpioO->IOAOoutput ld_alert; //ledgO-led19output ld_check; //ledgl-led22output ld_hour; //ledr3-led13output ld_min; //ledr9-led9output ld_sec; //ledr7-led7output[6:0] led_hour1;output[6:0] led_hour0;output[6:0] led_minu1;output[6:0] led_minu0;output[6:0]led_sec1;output[6:0]led_sec0;reg [1:0] modestate;//00: 计时模式10:闹钟模式; 01：手动调整模式；11:非法模式wire nowmode;//记录当前模式，0：计时模式；1: 设置闹钟模式wire ischecking; //是否在手动调整时间assign {nowmode, ischecking}=modestate;always@(negedge mode)//两个按钮都是低电平有效begincase (modestate)2'b00 : modestate<=2'b10; //设置闹钟模式优先2'b10: modestate<=2'b01; //手动调整模式2'b01: modestate<=2'b00;default :modestate<=2'b00;endcaseendwire reset, clk_1hz;switch #(8) rmjitter(clk50m,mresetr,reset);clk50mtol genlhz (clk50m, clk_1hz) ; //生成1Hz的时钟wire [2 : 0] selcode; //对turn信号在不同模式bitsel seldecoder (nowmode, ischecking, turn, selcode, reset);wire [3:0] clocktime0,clocktimel,clocktime2,clocktime3,clocktime4,clockthre5;//计时输出的时钟数值wire clockalarmon; //整点报时的闹钟输出wire [2 : 0] counterselcode;assign counterselcode=(modestate==2'b01)?selcode:3'b000;counter_time clock_time (clk_1hz,counterselcode,~change,clocktime5,clocktime4,clocktime3,clocktime2,clock time1,clocktime0,clockalarmon,reset);wire[3:0] alarmtime0,alarmtime1,alarmtime2,alarmtime3;wire alarmon;alarm_time alarm_time ( clk_1hz , nowmode , selcode [ 2 : 1] , change ,{clocktime5, clocktime4, clocktime3, clocktime2, clocktime1},{alarmtime3, alarmtime2, alarmtime1, alarmtime0} , alarmon, reset) ;wire voiceout ;alarm alarmvoice (clk50m,{clockalarmon, alarmon} ,voiceout, raset) ;//显示输出部分assign {ld_hour,ld_min,ld_sec}=(ischecking||nowmode)?selcode:3'b000; assign alert=voiceout;reg[3:0] showout2,showout3,showout4,showout5;led led5 (showout5,led_hour1) ; //led译码显示led led4 (showout4,led_hour0) ;led led3 (showout3,led_minu1) ;led led2 (showout2,led_minu0) ;led led1 (clocktime1,led_sec1) ;led led0 (clocktime0,led_sec0) ;alwaysbegin if ( nowmode)begin showout5=alarmtime3 ; showout4=alarmtime2 ;showout3=alarmtime1; showout2=alarmtime0 ; end else beginshowout5=clocktime5; showout4=clocktime4 ;showout3=clocktime3 ; showout2=clocktime2 ; end endassign ld_alert=nowmode; assign ld_check=ischecking;endmodule/*alarm.V：闹铃模块Clk50m: 50MHz输入时钟alarmon:闹铃是否打开，2'b00:不打开：2'b01：闹钟;2'b10:整点报时ala rmoUt:闹铃声音输出*/module alarm(clk50m,alarmon,alarmout,reset);input[1:0] alarmon;input clk50m,reset;output reg alarmout;reg[15:0] counter_1k;wire clk_1k;assign clk_1k=counter_1k[4];always@(posedge clk50m)begin if (counter_1k==20) counter_1k<=0;else counter_1k<=counter_1k+1'b1; endwire ddd_du_out,ddd_out;sound_ddd_du ddd_du (clk_1k,alarmon[1] ,ddd_du_out) ;sound_ddd ddd(clk_1k,alarmon[0],ddd_out);alwaysbegin if (!reset)begin if (alarmon [0]==1'b1) //ddd,闹钟的响铃优先级更高alarmout=ddd_out ;else if (alarmon==2'b10) alarmout=ddd_du_out;else alarmout=0 ;end else alarmout=0 ;endendmodule/*alarm_time.V:闹钟时间设定模块enable:使能信号Sel：在时、分之间切换选择10:时；01:分inc：对选中的信号自增basetime:基准时钟*/module alarm_time (clk_1hz , enable, sel, inc, basetime, alarmouttime, alarm_on, reset) ;input clk_1hz,enable, inc,reset;input[1:0] sel;input[4*5-1:0] basetime;output reg alarm_on;output [4*4-1: 0] alarmouttime;reg [ 3 : 0] hour1, hour0 , minu1, minu0 ; //存储的设定时间always@ (posedge inc or posedge reset)begin if (reset) //reset=1时复位begin { hour1, hour0,minu1, minu0 } <=16'h0 ; endelse beginif (enable) beginif (sel==2'b10) //设置时begin if({hour1,hour0}==8'h23) {hour1,hour0}<=8'h00;else if (hour0==9)begin hour0<=0;hour1<=hour1+1'b1; endelse hour0<=hour0+1'b1;endelse if(sel===2'b01)//设置分begin if({minu1,minu0}==8'h59) {minu1,minu0}<=8'h00;else if (minu0==4'h9)begin minu0<=4'h0;minu1<=minu1+4'h1;endelse minu0<=minu0+4'h1; endelse {hour1,hour0,minu1,minu0}<=16'h0;end endendalways //闹钟开始条件beginif(({hour1,hour0,minu1,minu0}==basetime[ (4*5-1) :4]) && (basetime[3:0]<2)) alarm_on=1'b1;else alarm_on=1'b0; endassign alarmouttime={ hour1,hour0,minu1,minu0};endmodule/*counter time，v：计时模块，并留有调整接;check:调整信号，3位，分别调整时、分、秒，调整方法:将计数输出给加法器，把调整信息转换成异步置数信息，将加法器的输出作为置数值；hour1，hour0，minul, minu0, sec1，sec0:输出的计时时钟;alarmout:整点报时输出*/modulecounter_time(clk_1hz,check,inc,hour1,hour0,minu1,minu0,sec1,sec0,alarmout,reset); input clk_1hz,inc,reset;input[2:0] check;output[3:0] hour1,hour0,minu1,minu0,sec1,sec0;output reg alarmout;reg clk_1hz_md;wire [6: 0] carryclk;reg[5:0] incplus;//自增脉冲wire [5 : 0] carry; //进位时钟wire [3 : 0] adderout0,adderout1,adderout2,adderout3,adderout4,adderout5;wire [3 : 0] timerout0,timerout1,timerout2,timerout3,timerout4,timerout5; hexcounter counter_sec0(carryclk[0],reset,4'd9,4'b0,timerout0,carry[0]); hexcounter counter_sec1(carryclk[1],reset,4'd5,4'b0,timerout1,carry[1]); hexcounter counter_minu0(carryclk[2],reset,4'd9,4'b0,timerout2,carry[2]); hexcounter counter_minu1(carryclk[3],reset,4'd5,4'b0,timerout3,carry[3]);wire [3:0] hour0max;assign hour0max=(timerout5==4'h2)?(4'h3) : (4'h9);hexcounter counter_hour0(carryclk[4],reset,hour0max,4'b0,timerout4,carry[4]); hexcounter counter_hour1(carryclk[5],reset,4'd2,4'b0,timerout5,carry[5]);//每个计时器的时钟，由前级进位和自堦脉冲相加得到assign carryclk[0]=(check==4'h0) ? clk_1hz_md:incplus[0];assign carryclk[1]=carry[0]|incplus[1];assign carryclk[2]=(check==4'h0) ? carry[1]:incplus[2];assign carryclk[3]=carry[2]|incplus[3];assign carryclk[4]=(check==4'h0) ? carry[3]:incplus[4];assign carryclk[5]=carry[4]|incplus[5];always //对异步置位信号进行解码begin case (check)3 'b001: begin clk_1hz_md=0;incplus={5 'b00000, inc} ;end3 'b010 : begin clk_1hz_md=0;incplus={3'b000,inc,2'b00};end3 'b100 : begin //在正常的调节状态中clk_1hz_md=0;incplus={1'b0, inc, 4'b000};enddefault:begin incplus=6'b000000;clk_1hz_md=clk_1hz ;endendcaseendalways begin if (((reset|check)==0)&&(timerout3==0) && (timerout2==0) && (timerout1<2)) alarmout=1;//时间小于20秒的时间内else alarmout=0;endassign hour1=timerout5;assign hour0=timerout4;assign minu1=timerout3;assign minu0=timerout2;assign sec1=timerout1;assign sec0=timerout0;endmodule/*Clk50mtol.v: 50mhz 时钟分频到lhz */module clk50mtol(clk50m,clk1hz);input clk50m;output clk1hz;reg [25:0]counter_1hz;//从50mhz 分频到lhz 的计数器assign clk1hz=counter_1hz[14];//assign clk1hz=counter_1hz[25];always@ (posedge clk50m)beginif(counter_1hz==20000) counter_1hz<=0;else counter_1hz<=counter_1hz+1'b1;endendmodule/*led.v:7段数码管(led)译码显示模块datain:4位，10进制数输入ledout：7位，数码管的7段*/module led(datain,ledout);parameter INWIDTH=4;parameter OUTWIDTH=7;input[INWIDTH-1: 0] datain;output [OUTWIDTH-1:0] ledout;reg[OUTWIDTH-1:0] dataout;assign ledout=dataout;always begincase (datain)0 : dataout<=7'b1000000;1 : dataout<=7'b1111001;2 : dataout<=7'b0100100;3 : dataout<=7'b0110000;4 : dataout<=7'b0011001;5 : dataout<=7'b0010010;6 : dataout<=7'b0000010;7 : dataout<=7'b1111000;8 : dataout<=7'b0000000;9 : dataout<=7'b0010000;default : dataout<=7'b1000000;endcaseendendmodule/*switch-v：对按键开关的消抖电路，采用一个频率较低的时钟，对输入进行采样，消除抖动*/module switch(clk,keyin,keyout);parameter COUNTWIDTH=8;input clk, keyin;output reg keyout;reg [COUNTWIDTH-1: 0] counter;wire clk_use; //频率较低的时钟assign clk_use=counter [COUNTWIDTH-1];always@ (posedge clk)counter<=counter+1'b1;always@ (posedge clk_use)keyout<=keyin;endmodule/*bitsel-v：将输出解码成对时、分、秒的选择(并且分闹钟设置模式还是计时模式)Alarmmode:是否是在设置闹钟模式checkmode：是否是在调整时间模式*/module bitsel(alarmmode, checkmode, sel, selcode, reset) ;input alarmmode, checkmode, sel, reset;output reg [2:0] selcode;reg [2:0] check_code ;reg [1:0] alarm_code ;always@ (negedge sel or posedge reset)begin if (reset) check_code<=3'b000; //reset=1 复位else begincase (check_code)3 'b000: check_code<=3 'b001;3 'b001: check_code<=3 'b010;3 'b010: check_code<=3 'b100;3 'b100: check_code<=3 'b001;default: check_code<=3 'b000;endcaseendendalways@ (negedge sel or posedge reset)begin if (reset) alarm_code<=2 'b00; //低电平复位else begincase (alarm_code)2'b00 : alarm_code<=2'b01;2 'b01 : alarm_code<=2 'b10 ;2 'b10 : alarm_code<=2 'b01;default : alarm_code<=2 'b00;endcaseendendalwaysbegin if (alarmmode^checkmode) //两个当中只有1个为1 begin if (checkmode) selcode=check_code;else selcode={alarm_code,1'b0}; endelse selcode=3 'b000 ;endendmodule/*adder.v:加法器*/module adder(in1, in2, out);parameter in1width=8;parameter in2width=8;parameter outwidth=8;input [in1width-1: 0] in1;input [in2width-1: 0] in2;output[outwidth-1: 0] out;assign out=in1+in2;endmodule/*excounter-v：16进制计数的一个计数器*/module hexcounter (clk, set, max, setdata, dataout, carryout) ; input clk,set;input[3:0] max,setdata;output carryout;output[3:0] dataout;reg[3:0] counter;reg carrybit;assign carryout=carrybit;assign dataout=counter;always@ (posedge clk or posedge set)begin if (set) //set是高电平有效begin counter<=setdata;carrybit<=0 ;endelse begin if( (counter==max)||(counter>max) )begin counter<=0 ;carrybit<=1;endelse begin counter<=counter+1'b1;carrybit<=0 ;endendendendmodule/*sound_ddd.V:发出嘀嘀嘀闹铃声模块*/module sound_ddd(clk_1k, on, out);parameter soundspace=30;parameter shotstopspace=20; //20ms,两个嘀声的时间距离parameter longstopspace=50;//50ms，连续三个嘀后的时间距离input clk_1k,on;output reg out;reg sound;always@ (posedge clk_1k)begin sound<=~sound; endreg[10:0] mscount;always@ (posedge clk_1k)begin if (mscount== (soundspace*3+shotstopspace*2+longstopspace-1) )mscount<=0;else mscount<=mscount+1'b1;endalways@ (negedge clk_1k)begin if (on)begin if ( (mscount>=0) && (mscount<soundspace) ) out<=sound;else if ( (mscount>=soundspace) && (mscount< (soundspace+shotstopspace) ) )out<=0;else if ( (mscount>= (soundspace+shotstopspace) ) && (mscount< (soundspace+shotstopspace) +soundspace) )out<=sound;else if ( (mscount>= (soundspace+shotstopspace) +soundspace) && (mscount< (soundspace+shotstopspace) *2) )out<=0;else if ( (mscount>= (soundspace+shotstopspace) *2)&&(mscount< ((soundspace+shotstopspace) *2+soundspace) ) )out<=sound;else out<=0;endelse out<=0 ;endendmodule/* sound ddd du，v：发出声音嘀嘀嘀一嘟声音模块*/module sound_ddd_du (clk_1k, on, out) ;parameter SOUNDSPACE=30;parameter shotstopspace=20;//20ms，两个嘀声的时间距离parameter longsoundspace=60; //嘟的长度input clk_1k, on;output reg out;reg sound_di, sound_du;always@ (posedge clk_1k) sound_di<=~sound_di;always@ (posedge sound_di) sound_du<=~sound_du;reg [ 11 : 0 ] mscount ;always@ (posedge clk_1k)begin if (on)begin if (mscount< (SOUNDSPACE+shotstopspace) *3+longsoundspace+10)mscount<=mscount+1'b1;endelse mscount<=0 ;endalways@ (negedge clk_1k)begin if (on)begin if ( (mscount>=0) && (mscount<SOUNDSPACE) ) out<=sound_di;else if ( (mscount>=SOUNDSPACE) && (mscount< (SOUNDSPACE+shotstopspace) ) )out<=0 ;else if ( (mscount>= (SOUNDSPACE+shotstopspace) ) && (mscount< (SOUNDSPACE+shotstopspace) +SOUNDSPACE) )out<=sound_di ;else if ( (mscount>= (SOUNDSPACE+shotstopspace) +SOUNDSPACE) && (mscount< (SOUNDSPACE+shotstopspace) *2) )out<=0;else if ( (mscount>= (SOUNDSPACE+shotstopspace) *2) && (mscount< ( (SOUNDSPACE+shotstopspace) *2+SOUNDSPACE) ) )out<=sound_di;else if ( (mscount>= (SOUNDSPACE+shotstopspace) *2+SOUNDSPACE) && (mscount< (SOUNDSPACE+shotstopspace) *3) )out<=0;else if ( (mscount>= (SOUNDSPACE+shotstopspace) *3) && (mscount< ( (SOUNDSPACE+shotstopspace) *3+longsoundspace) ) )out<=sound_du;else out<=0;endendendmodule。
数字系统设计与VerilogHDL第四版课程设计
数字系统设计与VerilogHDL第四版课程设计1. 概述数字系统设计与VerilogHDL第四版是数字系统设计方面的经典教材，本课程设计以此为指导，通过对数字系统的设计和VerilogHDL的学习，加深学生对数字系统的认知和理解，掌握一定的数字系统设计和VerilogHDL的编程能力。
2. 课程设计内容课程设计的主要内容是数字系统设计和VerilogHDL，其中包括以下几个方面：2.1 数字系统设计数字系统设计是计算机科学和电气工程领域中的核心课程，其原理、方法和技术在广泛的领域中得到了应用。
本次课程设计主要针对数字系统的设计理论进行研究和应用，包括数字系统的基本概念、数字系统的设计方法、数字系统的实现等。
2.2 VerilogHDLVerilogHDL是一种硬件描述语言，常用于数字电路的设计和验证。
本次课程设计的另一个重点是学习VerilogHDL的语法和规则，掌握VerilogHDL的基本编程能力，能够使用VerilogHDL设计并实现数字电路的各种功能。
2.3 课程设计任务针对课程设计的内容，我们将学生分为若干个小组，每个小组设计一个数字电路，并使用VerilogHDL对其进行描述和实现。
课程设计具体包括以下任务：•确定数字电路设计的主题和功能•设计数字电路的逻辑模型和信号流图•使用VerilogHDL实现数字电路的各个部分•对设计的数字电路进行仿真和测试•优化数字电路的性能和可靠性3. 课程设计评价本次课程设计的评价主要考虑以下几个方面：3.1 设计方案的创新性和实用性设计方案的创新性和实用性是评价设计方案的重要指标。
学生们要根据实际需求和现有技术，提出有价值的设计方案，并且能够实现。
3.2 VerilogHDL的使用情况VerilogHDL的使用情况是评价学生的编程能力的主要指标。
学生们需要掌握VerilogHDL的基本语法和规则，熟练地运用VerilogHDL进行编程实现。
3.3 数字电路的性能和可靠性数字电路的性能和可靠性是评价设计方案的另一个重要指标。
数字系统设计与VerilogHDL第五版教学设计
数字系统设计与VerilogHDL第五版教学设计数字系统设计与VerilogHDL是计算机专业的一门重要课程。
在本教学设计中，我们将以第五版数字系统设计与VerilogHDL为教材，为学生提供全面深入的理论学习和实践训练，帮助他们掌握数字系统设计的基本概念、数制转换、逻辑代数、组合逻辑设计和时序逻辑设计，并能够运用VerilogHDL进行数字系统的设计和仿真。
课程目标本课程的主要目标是让学生：1.熟练掌握数字系统设计的基本概念和原理，了解数制转换、逻辑代数、组合逻辑设计和时序逻辑设计等知识点。
2.熟悉VerilogHDL的语法和使用，能够进行数字系统的设计和仿真。
3.具备分析和解决数字系统设计中常见问题的能力，能够进行数字系统的优化和调试。
4.掌握团队协作和沟通能力，能够与他人合作完成数字系统设计的任务。
教学内容与安排教学内容本课程的教学内容包括以下几个部分：1.数字系统设计的基本概念和原理。
2.数制转换、逻辑代数、组合逻辑设计和时序逻辑设计的理论与实践。
3.VerilogHDL的语法和使用，数字系统的设计和仿真。
4.数字系统设计的优化和调试。
5.案例分析与实践项目。
教学安排本课程将采用理论课与实验课相结合的方式进行教学，具体安排如下：1.第1-2周：课程介绍，数字系统设计的基本概念和原理。
2.第3-5周：数制转换、逻辑代数、组合逻辑设计和时序逻辑设计的理论与实践。
3.第6-12周：VerilogHDL的语法和使用，数字系统的设计和仿真。
4.第13-14周：数字系统设计的优化和调试。
5.第15-16周：案例分析与实践项目。
教学方法本课程将采用以下教学方法：1.理论讲解：通过课堂讲解、课件展示等方式，向学生介绍数字系统设计的相关知识点和原理。
2.实验操作：通过实验课方式，让学生亲自操作数字系统设计软件，进行数字系统的设计和仿真，加深对知识点的理解和掌握。
3.课程设计：通过案例分析和实践项目，让学生综合运用所学知识，进行数字系统设计的设计和优化，培养实际操作能力和团队协作能力。
基于Verilog-HDL的现代数字系统设计
—
…
能够在多个层次上对所设计的系统加 以描述． 从开关级、 、 门级 寄存器卿 到功能级和系统级 ， 都可以描述。设计的规模可以是任意的 ， 语言不对 设计的规模施加任何 限制。并且具有混合建模能 力。 即在—个设计中各个模块可以在不同设计层次 Ｅ 建模和描述 。 基本逻辑门， 例如 ａｄｏ 和 ｎｎ ｎ 、ｒ ａｄ等都内置在 语言中； 开关级结构模型 ， ｐ ｏ 和 ｎ ｏ 等也 例如 ｍ ｓ ｍ ｓ 被内置在语言 中， 用户可以直接调用。用户定义原 语 Ｄ 泡 建的灵活性。用户定义的原语既可 以是 Ｐ０ 组合逻辑原语 ， 也可以是时序逻辑原语。 Ｖ ｒｏ Ｄ 的基本设计单元是’ 抉 （ ｏ 。 ｅｌ Ｈ Ｌ ｉｇ 喂－ ｂ ｃ ｌ 个模块是由两部分组成的一 部分描述接口； 另一 部分描述逻辑功能 ，即定义输入是如何影响输出 的。 ２ Ｑ ａｔｓ Ｉ ｕｒ Ｉ简介 ｕ Ｑ ａｔｓ Ｉ Ａｈｒ 公 司 推 出 的 Ｆ Ｇ ／Ｐ Ｄ ｕｒ 是 ｕＩ ｅａ Ｐ ＡＣ Ｌ 的开发工具 ， 其具有功能强大 ， 使用灵活方便等优
ｉ ｕ ￣１ ｍ＞）
ｉｎ ｍ ［． ＝ ） ｆｕ ａ ￣ Ｏ （ ３
ｂ ｓｎ ￣ ｉ
工具 ， Ｅ Ａ计术的发展， 随着 Ｄ 为现代数字系统 的 设 计提供了 灵活 ， 快捷的途径。Ｅ Ａ以计算机为工作 Ｄ 平台， 了 融合 应用 电子技术、 计算机技术和智能化 技术 的最新成果 而开发 出的电子 Ｃ Ｄ Ａ 通用 软件 包 。它根据硬件描述语言（ Ｄ ） Ｈ Ｌ 完成设计文件 ， 自 动完成逻辑编译 、 化简、 、 、 、 分割 综合 优化 布局布线 及仿真， 直至可实现对于特定 目 标芯片的适配编译 、 逻辑映射和编程下载等工作。本文通过介绍 Ｖ ｅ ｉｇ Ｈ Ｌ ｌ ｏ Ｄ 语言和 Ｑ ａ ｕ 工具来对现代数字系 ｕｒ ｓ Ｉ ｔ Ｉ 最后通过设计—个 交通灯控制器对现代数字系统的设计进行详细的
数字系统设计与Verilog HDL
数字系统设计与Verilog HDL
XXXX大学XXX学院
数字系统设计与Verilog HDL
第9章 Verilog数字电路设计实践
主要内容
◆ 基本组合电路的设计 ◆ 基本时序电路的设计 ◆ 复杂系统的设计
基本组合电路的设计1
门级结构描述 module gate1(F,A,B,C,D); input A,B,C,D; output F; nand(F1,A,B); //调用门元件 and(F2,B,C,D); or(F,F1,F2); endmodule
结论
时序电路的输出是由时钟控制的（电平控制 、边沿控制） 边沿控制的时序电路一定要用always语句描 述
结论1
组合电路的输入一旦有变化，输出马上跟着变化 组合电路一般都用assign语句 当用always描述纯组合电路时，括号内的敏感列表里要把 所有的输入列出来
结论2
时序电路的输出是由时钟控制的（电平控制、边沿控 制） 边沿控制方式一定要用always语句描述 电平控制可以使用assign语句，也可以使用always语 句。但使用always语句是要注意在敏感列表里要把时 钟信号和所有的输入信号都列出来。
数据寄存器
数据锁存器和数据寄存器的区别： 从寄存数据的角度看，锁存器和寄存器的功能是相 同的 锁存器一般是由电平信号来控制（电平触发），属 于电平敏感型 寄存器一般由同步时钟信号控制（边沿触发）
基本时序电路的设计5
8位数据寄存器
module reg8(out_data,in_data,clk,clr); output[7:0] out_data; input[7:0] in_data; input clk,clr; reg[7:0] out_data; always @(posedge clk or posedge clr) begin if(clr) out_data <=0; else out_data <= in_data; end endmodule
