格宾网石笼施工方案
格宾网石笼施工方案
格宾网箱施工方案1、施工工艺流程宾格网箱施工工艺流程：放线定位→做宾格网垫的1:2坡→夯实边坡→挖网箱基槽→人工清槽→监理验槽验坡→下宾格网反滤土工布→下绑扎好的网箱笼→装填石料→网箱封盖→摆放组装好的宾格网垫→装填石料→封网垫盖。
（1）放线挖基槽1）、根据图纸要求河底宽25m，这一数据必须保证。
以已完工的挡土墙为一端，在河底高程上向对岸量25m为宾格网成型后的坡角。
2）、以坡角线为基准，根据宾格网垫厚度300mm向上做1：2坡。
并以河底高程为基准挖1m×1m网箱槽。
3）、为控制准确坡度，做1：2坡度三角板，斜边(坡)长度≥2m,两直角边可以灵活掌握，方便使用即可。
为确保1：2坡度准确，使用过程中要经常检查坡度三角板是否变形。
4）、按水面线高程在坡上每15-20m钉一木桩，并拉白线供装填格宾网时使用。
5）、小挖掘机基槽开方时留20-30mm余量，然后以人工完成最后成型工作，以保证基槽稳定及尺寸准确。
2、土工布铺设（1）在经过验收的基槽内或1：2的土坡上铺设土工布时，应保证槽内及坡上无水、无杂物。
（2）两块土工布中间的搭接不得少于200mm。
（3）下雪天应停止铺筑，雪后复工时，应严防冻土、冰块和积雪混入料内。
（4）铺设时，自下游侧开始依次向上游侧进行，上游侧织物应搭接在下游侧织物上。
（5）土工布应避免张拉受力、折叠、打皱等情况发生。
（6）土工织物铺设前应进行复验，质量必须合格，有扯裂、蠕变、老化的土工织物均不得使用。
3、格宾网箱施工（1）一般规定1）、格宾网箱的基底及其密实度，基础网箱入土深度和轮廓线长度及宽度，均应符合设计要求,网箱上口高程即河底高程。
2）、现场如遇较差的地基土质时，应另作地基处理，处理后的地基承载力必须符合设计要求。
3）、铺设防渗土工膜施工要求与网垫相同。
4）、格宾墙墙后填料应符合设计要求，墙后还土宜分层夯实，每层还土厚度宜控制在20cm左右。
（2）组装格宾箱。
1）、间隔网与网身应成90°相交，经绑扎成长方形网箱组或网箱。
格宾网石笼施工方案
格宾网石笼施工方案桂林市临桂新区防洪排涝及湖塘水系工程——蔡塘河上游段Ⅰ区景观工程的格宾网石笼施工方案已经完成。
该施工方案是由XXX桂林市临桂新区防洪排涝及XXX编写的，经过XXX的批准，XXX的核定，XXX的审查，XXX的校核和XXX的编写。
一、工程概况该工程位于桂林市临桂新区，是防洪排涝及湖塘水系工程的一部分，主要涉及蔡塘河上游段Ⅰ区景观工程的格宾网石笼施工方案。
二、施工工期施工工期是按照合同约定来进行的，总共需要完成一个月的工作。
三、施工部署3.1、施工准备在施工前，需要进行充分的准备工作，包括施工材料的准备、施工设备的准备、人员的安排等。
3.2、技术准备施工过程中需要掌握一定的技术，包括石笼的构造和安装、边坡的处理等。
3.3、资源准备在施工过程中需要充分利用现有的资源，包括土地、水源等。
四、施工流程及施工方法4.1、测量放样准备在施工前，需要进行测量和放样，确定施工的具体位置和尺寸。
4.2、左右岸纵向临时道路施工为了方便施工，需要在左右岸建立纵向临时道路。
4.3、XXX开挖在施工过程中需要进行土方开挖，为石笼的安装和边坡的处理做好准备。
4.4 土料利用和弃渣措施在施工过程中，需要对土料进行合理利用，减少浪费和环境污染。
同时，对于弃渣也需要采取相应措施，避免对周围环境造成不良影响。
五、主要工序施工方法5.1 围堰施工流程围堰施工是整个工程中的重要环节，需要按照一定的流程进行。
具体流程包括。
5.2 石笼施工流程石笼施工也是工程中不可或缺的一部分，施工流程如下。
5.3 格宾网石笼施工格宾网石笼是一种新型的石笼结构，其施工流程如下。
5.4 石笼网施工后植被种植为了美化环境、增强生态效益，需要在石笼网施工完成后进行植被种植。
具体方法包括。
六、施工进度计划表与工期保证措施6.1 施工进度计划为了保证工程按时完成，需要制定详细的施工进度计划。
具体计划如表6-1所示。
表6-1 施工进度计划表6.2 施工机械及人员配置为了保证施工进度和质量，需要合理配置施工机械和人员。
格宾网石笼施工方案【完整版】
一、工程概况本工程是观澜河“一河两岸”景观提升工程启动段（人民公园至观澜大道段），全长 0.45公里，设计本段沿河左右岸设置格宾网石笼驳岸和石笼护坡，本段石笼挡土墙砼垫层底位于现有河底水位以下。
二、主要工序施工方法根据设计方案，结合现场河水的实际情况，基础及部分挡土墙石笼施工均在常水位下进行，根本保证不了施工质量和安全，必须采用编织袋装砂垒围堰，围堰的作用是将河床河水截留到河床的一侧，另一侧进行河底砼垫层河挡土墙石笼施工，并配备足够的抽水机抽水以降低施工区域的水位，才能保证施工的顺利进行。
围堰施工流程：用编织袋装砂垒堰堤→外迎水面铺筑粘质土→再铺一层编织袋→两编织袋之间缝隙填粘土，具体围堰做法见附图。
三、格宾网石笼施工格宾网石笼是一种将蜂巢形格宾网片组装成箱笼，并装入块石填充料，格宾网的钢丝具有抗拉强度，不易被破坏拉断，又因箱笼系柔软性结构，不因可能发生小的变异而发生裂缝、网箱被拉断的现象。
1.施工准备（1）一般规定a.施工前应对设计文件进行深入研究，根据本施工方案搞好技术交底。
b.根据水文气象资料和现场实际情况，合理安排施工计划，包括进度、材料进场及质量控制等计划，抢在汛期到来前完成低水位部分的施工任务。
c.做好各项技术准备工作，并做好“路通场地平整”工作。
（2）施工质量a.根据设计图纸，对有个数据、资料及几何尺寸进行复查。
b.指定专人负责测量工作，为现场施工及时准确的放线，提供所需的测量资料c.格宾网施工基面施工测量的精度指标应符合以下要求：平面位置允许误差± 30mm~±40mm高程允许误差± 30mm格宾网平整度的相对高度允许范围± 30mmd.施工中对设置的施工高程控制点，必须严加保护，并定期检测，校正。
e.机械、设备及材料准备：施工机具、设备及材料型号、规格，技术性能应根据高程施工进度和工期合理安排与调配。
f.根据工程施工进度应及时组织材料进场，并应事先对元材料和半成品的质量进行检验，材料送检合格后投入施工，不合格产品坚决撤出施工现场。
格宾网笼石施工施工方案[1]1
![格宾网笼石施工施工方案[1]1](https://img.taocdn.com/s3/m/4fae6f0e326c1eb91a37f111f18583d048640f78.png)
格宾网笼石施工施工方案
一、施工准备
1.确定施工现场：选择坚固平整的地基，避免有障碍物。
2.准备材料：格宾网、笼石、绳索、吊车等。
3.确定施工人员：分工明确，提前进行安全培训。
二、施工步骤
1. 布置现场
•清理施工区域，确保施工现场无杂物。
•搭建起重设备，确保安全操作。
2. 安装笼石
1.确定笼石安装位置，根据设计图纸摆放笼石。
2.将笼石吊装到指定位置，使用绳索进行固定。
3. 安装格宾网
1.清理格宾网，确保没有杂物。
2.根据设计要求，铺设格宾网，连接各部分。
4. 校验施工质量
•检查笼石和格宾网的安装质量，确保符合设计要求。
•进行强度和稳定性测试，确保施工质量。
三、施工注意事项
•施工过程中严格遵守安全规范，做好防护工作。
•建立施工日志，记录施工过程和质量。
•完成施工后对施工现场进行清理，保持整洁。
四、施工总结
格宾网笼石施工施工方案的实施需要严格按照设计图纸和规范进行操作，保证
施工的质量和安全。
通过合理的施工准备、步骤和注意事项，可以有效地完成施工任务。
在施工过程中，要注意团队协作，确保施工进度，最终实现施工质量的合格。

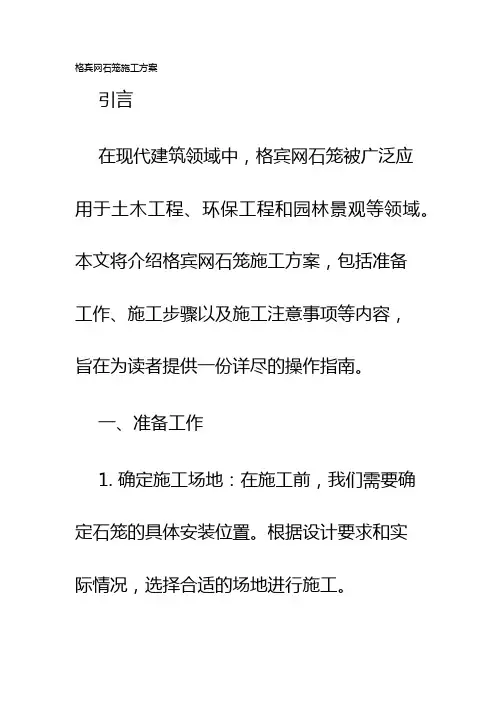

格宾网石笼施工方案
格宾网石笼施工方案引言在现代建筑领域中，格宾网石笼被广泛应用于土木工程、环保工程和园林景观等领域。
本文将介绍格宾网石笼施工方案，包括准备工作、施工步骤以及施工注意事项等内容，旨在为读者提供一份详尽的操作指南。
一、准备工作1. 确定施工场地：在施工前，我们需要确定石笼的具体安装位置。
根据设计要求和实际情况，选择合适的场地进行施工。
2. 材料准备：格宾网石笼施工所需的材料包括格宾网、石头、绑扎线等。
在施工前，确保所有材料的质量和数量，以免影响后续施工进度。
3. 设备准备：施工过程中需要使用一些特定的工具和设备，例如吊车、钢筋剪、绑扎工具等。
在施工前，检查并保养这些设备，确保其正常运行。
二、施工步骤1. 地基准备：在进行石笼施工前，需要先对施工场地进行地基准备。
清理地表杂草，确保施工场地平整，没有明显的凹凸。
如果地基不平坦，需要进行填补或修整。
2. 安装支撑结构：格宾网石笼需要一定的支撑结构来保持其形状和稳定性。
根据设计要求，在施工场地上安装支撑结构，通常采用角线支撑和水平支撑的方式。
3. 搭建石笼架子：将格宾网展开，并根据需要的尺寸和形状进行裁剪。
使用绑扎工具将格宾网的边缘固定在支撑结构上，确保石笼架子的稳定性和牢固性。
4. 填充石头：将准备好的石头逐层逐行地填充到石笼中，确保填充均匀密实。
在填充过程中，使用绑扎线进行固定，以增强石笼的稳定性。
5. 封口处理：待石笼填充完成后，将石笼上方多余的格宾网剪掉，并使用绑扎线将石笼封口。
确保封口处结实牢固，以避免石笼内的石头溢出。
6. 检查与清理：施工完成后，对整体施工质量进行检查，确保石笼的稳定性和美观度。
清理施工现场，清除残留的材料和垃圾。
三、施工注意事项1. 安全第一：在进行格宾网石笼施工时，务必重视安全。
施工人员应佩戴防护头盔、手套等个人防护装备，并遵守施工现场的安全规定。
2. 依据设计要求施工：格宾网石笼施工应严格按照设计图纸和施工方案进行。
遵守设计要求，确保施工质量和施工效率。
格宾网笼石施工施工方案

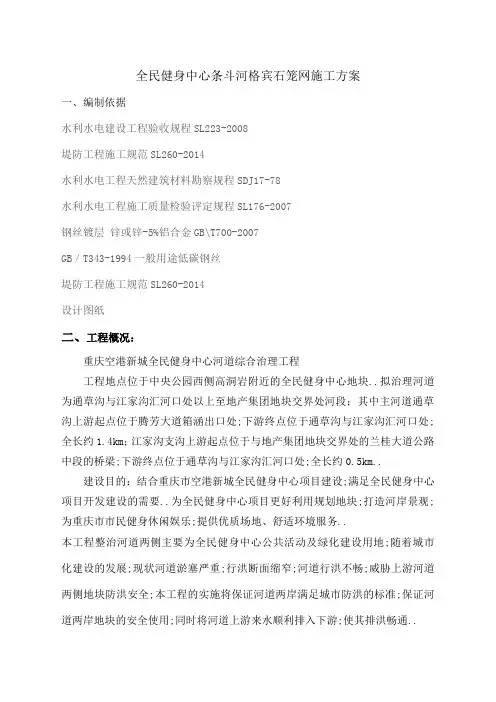

全民健身中心条斗河格宾石笼网施工方案一、编制依据水利水电建设工程验收规程SL223-2008堤防工程施工规范SL260-2014水利水电工程天然建筑材料勘察规程SDJ17-78水利水电工程施工质量检验评定规程SL176-2007钢丝镀层锌或锌-5%铝合金GB\T700-2007GB／T343-1994一般用途低碳钢丝堤防工程施工规范SL260-2014设计图纸二、工程概况：重庆空港新城全民健身中心河道综合治理工程工程地点位于中央公园西侧高洞岩附近的全民健身中心地块..拟治理河道为通草沟与江家沟汇河口处以上至地产集团地块交界处河段；其中主河道通草沟上游起点位于腾芳大道箱涵出口处;下游终点位于通草沟与江家沟汇河口处;全长约1.4km；江家沟支沟上游起点位于与地产集团地块交界处的兰桂大道公路中段的桥梁;下游终点位于通草沟与江家沟汇河口处;全长约0.5km..建设目的：结合重庆市空港新城全民健身中心项目建设;满足全民健身中心项目开发建设的需要..为全民健身中心项目更好利用规划地块;打造河岸景观;为重庆市市民健身休闲娱乐;提供优质场地、舒适环境服务..本工程整治河道两侧主要为全民健身中心公共活动及绿化建设用地;随着城市化建设的发展;现状河道淤塞严重;行洪断面缩窄;河道行洪不畅;威胁上游河道两侧地块防洪安全;本工程的实施将保证河道两岸满足城市防洪的标准;保证河道两岸地块的安全使用;同时将河道上游来水顺利排入下游;使其排洪畅通..根据业主要求全民健身中心河道综合治理工程;配合景观保持原有河道的走向仅对河道进行规整;全长约 1.4km;用宾格石笼网装人头石进行护砌;两侧护坡采用石笼护垫;保证边坡的稳定和安全..工程保护区范围主要为全民健身中心公共活动及绿化建设用地;根据规划;区内规划有全民健身中心公共活动场馆、人行步道、公园绿化以及多条城市主干道等重要基础设施;随之城市建设的不断发展;该地块将创造出巨大的价值..二、主要工序施工方法和施工工期根据业主提供的设计图的设计方案;结合现在条斗河河水的实际情况;现在下游河水的表面标高比设计的标高还高约700mm;如果施工的话;整个施工过程都要在水下进行;根本不能保证施工质量和安全;必须采用半幅抽水降低河床水位后才能施工;所以我公司根据实际情况决定采用半幅施工的方法施工;将河床中间用编制袋装砂垒围堰;围堰的作用是将整个河床河水截留到河床的一侧;另一侧进行河底护砌施工;但还要进行抽水降低河床水位半幅施工完成后再进行另一侧施工..围堰应严防河水冲刷垮塌;围堰施工流程：用编织袋装砂垒堰堤→外迎水面铺设复合土工膜→再铺一层编织袋..由于现在河水表面标高高于设计块石回填标高约2500mm;在半幅施工时另外半幅的河床河水高于施工区域的标高;河水会经砂夹石缝隙渗透到施工区域;所以必须采用5台管径200mm的抽水机排水降低水位后才能施工;施工工期暂定为50天..三、宾格石笼防护网施工宾格石笼防护网一种将蜂巢形格宾网片组装成箱笼;并装入块石等填充料后;用作护底的新技术;按结构形式为护底..由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度;不易被拉断;填充料之间又充满了空隙;具有一定的适应变形的能力..当地基情况发生变化时;如发生不均匀沉降、地震等;箱内填充料受箱笼的约束不会跑到箱笼外;而会自行调整形成新的平衡；又因箱笼系柔性结构;因此;防护工程表面可能会发生小的变异;但不会发生裂缝、网箱被拉断从而造成防护体被破坏的现象..1、施工准备1一般规定a、施工前;应对设计文件进行深入研究;根据本施工方案搞好技术交底..b、根据水文气象资料和工地实际情况;合理安排施工计划;包括进度;材料进场及质量控制等计划..c、做好各项技术准备工作;并做好“路通场地平整”工作;临建工程等准备工作.. 2施工质量a、各分项目部须根据设计文件、对有关数据、资料及施工图中的几何尺寸进行复查..b、指定专人负责测量工作;为现场施工及时准确的放线;提供所需的测量资料..c、格宾网施工基面施工测量的精度指标应符合以下要求：①平面位置允许误差±30mm -±40mm②高程允许误差±30mm③宾格石笼网平整度的相对高度差允许范围±30mmd、施工中对设置的施工高程控制点、;必须严加保护;并定期检测、校正..e、机械、设备及材料准备：施工机械、施工工具、设备及材料型号、规格、技术性能应根据工程施工进度和工期合理安排与调配..f、根据工程施工进度应及时组织材料进场;并应事先对原材料和半成品的质量进行检验..g 、进场原材料和半成品必须经检验合格后;方可使用..3 施工材料a、格宾网箱材料：格宾网箱的材料为异形截面的热镀锌低碳钢丝;外涂树脂保护膜..钢丝材质必须符合GB\T700-2007标准规定;热镀锌必须符合GB\T15393-2007中的3.2条和3.3条规定..b、宾格网必须为由专用机械纺织成的热镀锌低碳钢丝宾格网片组装而成;确保稳固性和抗拉性..c、宾格网片网孔必须均匀;不得扭曲变形;网孔孔径偏差应小于设计孔径的5%..d、宾格网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求;钢丝的力学性能必须符合工程用机编钢丝及组合体YB/T4190-2009、GB\T343-2007的规定..e、网孔为100120mm;6080mm网丝为2.5 mm..f、宾格石笼网必须有质量合格证书以及出厂合格证..4填充料a、填充料必须是坚固密实、耐风化好的石料;网箱内填充石直径不小于12cm;每块石头质量不小于5kg;70%以上宜采用大于30 kg的块石..b、网箱石料必须有80%以上大于网孔孔径;且满足设计规定的粒径要求..2、宾格石笼网箱护砌施工1 一般规定a、宾格石笼网护底的基底及其密实度、基础深度和轮廓线长度及宽度;按设计图施工;符合设计要求..b 、宾格石笼网箱砌体应符合下列要求：①、网箱组砌体平面位置必须符合设计图纸要求..②、网箱层与层间砌体应纵横交错、上下联结;严禁出现“通缝”..③、每层网箱组均应适当放置“丁”字箱体..c、组装宾格石笼网箱d、间隔网与网身应成90°相交;经绑扎形成长方形网箱组或网箱..e、绑扎线必须是与网线同材质的钢丝..f、每一道绑扎必须是双股线并绞紧..g 、构成网箱组或网箱的各种网片交接处绑扎道数应符合以下要求：①、间隔网与网身的四处交角各绑扎一道；②、间隔网与网身交接处每间隔10cm绑扎一道；③、间隔网与网身间的相邻框线;必须采用组合线联结..即用绑扎线—孔绕—圈接—孔绕二圈呈螺旋状穿孔绞绕联结..2 、网箱组间连接绑扎、应符合下列要求：①、相邻网箱组的上下四角各绑扎一道；②、相邻网箱组的上下框线或折线;必须每间隔10cm绑扎一道；③、相邻网箱组的网片结合面则每平方米绑扎2处;必须将下方网箱一并绑扎;以求连成一体；3 宾格石笼网填充料施工a 、宾格石笼网箱内填充料的规格质量;必须符合设计要求b 、必须同时均匀地向同层的各箱格内投料;由于单格网箱不能一次性投满;所以必须采用大量人工辅助填料;造成人工费用增加;预计每立方米人工要达到1.4个工日..c、填料施工中;应控制每层投料厚度在30cm以下;一般一米高网箱分四层投料为宜..d、顶面填充石料宜适当高出网箱;且必须密实、空隙处宜以小碎石填塞..e 、裸露的填充石料;表面应以人工或机械砌垒整平;石料间应相互搭接..4 宾格石笼网箱封盖施工a 、封盖必须在顶部石料砌垒平整的基础上进行..b 、必须先使用封盖夹固定每端相邻结点后;再加以绑扎..c 、封盖与网箱边框相交线;应每相隔10cm绑扎一道..d 、在一层网箱施工完成后;宜将墙后填料及时填至与网箱相平;现碟砌上一层网箱..5 质量控制1 一般规定a、建立健全完整的质量保证体系;实行全面质量管理..b、应保证检测成果、材料检验资料的真实性;严禁伪造或任意舍充成果和资料；质量检测记录应妥善保存;严禁涂改或自行销毁..c、宾格石笼网护底工程质量应包括内在质量和外观质量..d、必须在第一道工序进行自检、抽查合格后;方可继续下道工序..e、质量检测部位应有代表性;且应均匀分布;不得随意挑选..f、隐蔽工程验收应会同业主、监理一起检验;验收合格后进行下道工序..2 材料质量控制a 、宾格石笼网的规格质量应重点检查下列内容：宾格石笼网的材料的化学性能;力学指标符合设计要求；网孔孔径是否符合要求；外涂树脂薄膜质量符合要求..b、填充料的质量及规格应重点检查下列内容：填充料的质量；填充料的粒径.. 3宾格石笼网施工质量控制a 、抽查网箱组几何尺寸是否符合下列要求：①高度H允许偏差：±5%；②宽度B允许偏差：+3%；③长度L允许偏差：±3%..b、检查填充石料施工工艺;程序是否符合4.3条规定..c 、抽查宾格石笼网网面平整度是否符合允许偏差≤5cm规定..四、雷诺护垫施工作业及质量要求：雷诺护垫是厚度在0.5m的网箱结构;在现场用于装填石头..既可防止河岸遭水流、风浪侵袭而破坏;又实现了水体与坡下土体间的自然对流交换功能;达到生态平衡..坡上植绿可增添景观、绿化效果..雷诺护垫与格宾网箱、石笼网箱的区别在于;护垫的高度较低;结构形式扁平而大；镀层钢丝直径较格宾细;一般有双隔板钢丝直径2.2mm、单隔板2.2mm两种..常用的为双隔板雷诺护垫;其优点为施工方便、做护坡可有效防止石头垮塌、增加结构的抗冲刷能力等..雷诺护垫参数：1孔径：6080mm、80100mm;其中双线绞合部分的长度不得小于50mm.以保证绞合部分钢丝的金属镀层和PVC镀层不受破坏..2丝径：石笼网分三种丝径—网丝、边丝、绑丝1.网丝在2.2mm2.边丝一般大于网丝;粗0.5mm-1mm3.绑丝一般小于网丝;以2.2mm3钢丝拉力：不小于38kg/m2 380N/mm4表面处理1.电镀锌..上锌量最高为10g/m2..防腐性差2.热镀锌..上锌量最高可以达到300g/m2..防腐性较强3.高尔凡锌铝合金..这样的分为两种材质;锌-5%铝-混合稀土合金钢丝、锌-10%铝混合稀土合金钢丝..防腐性超强4.PVC包塑..包塑的厚度一般包1.0mm的厚度;例如：2.7mm包完后为3.7mm..防腐性强5隔断：在石笼网的长的方向上每一米加上一个隔断6尺寸：定做安装要求：将折叠好的格宾护垫置于平实的地面展开;压平多余的折痕;将前后面板、底板、隔板立起到一定位置;呈箱体形状..相邻网箱的上下四角以双股组合丝连接;上下框线或折线绑扎并使用螺旋固定丝绞合收紧连结..边缘突出部分需折叠压平..将每个网箱六个面及隔断组装完整;确保各个网面平整;然后放在正确的位置上..紧固过程：将雷诺护垫的边缘与其他部分用绑丝连结起来;绑扎的最大间距为300mm有特殊规格要求;客户可以向厂方提出;我们会满足您的需求..将足够长的绑丝沿着边丝缠绕;可选择单股或者双股..我们推荐用钳子来组装;使雷诺护垫更牢固..安装及材料：在每个护垫安装好后;将雷诺护垫放在指定位置;再将各个网垫连接起来..为了保持整体架构便于连接;可以空箱连接后在装石料..连接时我们提供绑丝或者环形紧固丝..护坡时需用与坡体垂直宽的雷诺护垫..除了用于河渠缓坡外;雷诺护垫还可以用于陡坡中..用于陡坡防护时;要在上层底板上每2m或按工程需求楔入硬木楔..空雷诺护垫需小心安置组装..。
格宾网石笼施工方案12
格宾网石笼施工方案格宾网石笼是一种常用于路堤、护坡工程中的材料，其施工方案至关重要。
下面将详细介绍格宾网石笼的施工方案，以确保工程质量和安全。
1. 材料准备•石笼：根据设计要求选择合适规格的石笼，保证质量符合标准。
•填充料：应选用坚固耐用、抗压抗冲击的合适填充料，如鹅卵石等。
•格宾网：保证质量符合标准要求，规格与设计要求相符。
2. 施工准备•统一协调好施工人员，确保具备相关技术和安全意识。
•准备好必要的施工机械设备，如铲车、吊车等。
•对施工现场进行清理和平整，确保施工环境安全整洁。
3. 施工步骤3.1 地面准备工作•辨别石笼摆放位置，清理土石杂物，确保基础平整牢固。
•根据设计要求铺设防渗膜，以防止填充料流失。
3.2 石笼组装•将格宾网张开平铺，依次连接拼合，组装成石笼。
注意格宾网的拉拢要均匀，焊点牢固。
3.3 石笼安放•将已组装好的石笼按设计要求放置在预定位置，保证间距均匀。
•注意石笼底部必须与地面紧密贴合，确保稳定性。
3.4 填充料添加•逐层向石笼内加入填充料，填充层厚度视设计要求而定。
•填充料加入后，用铁钩将格宾网封闭，确保填充料不容易散落。
3.5 验收与整理•完成格宾网石笼的填充后，对施工现场进行验收，确保施工符合设计要求。
•对周围环境进行清理整理，确保施工现场整洁有序。
4. 安全注意事项•施工现场需设置明显的安全警示标识，保障施工人员安全。
•操作人员应穿戴好防护装备，避免发生意外伤害。
•使用机械设备时，需经过培训合格，严格遵守操作规程。
通过以上施工方案，可以有效指导格宾网石笼的施工过程，保证工程质量和安全。
希望本文能对格宾网石笼施工提供帮助，使工程顺利进行，达到预期效果。
格宾石笼施工方案
格宾石笼施工方案格宾石笼是一种由网格片（通常是镀锌钢丝网）制成的外形类似笼子的结构，它可以用于各种不同的施工工程，如防护墙、堤坝等。
下面是一份700字的格宾石笼施工方案。
一、目标和目的本次施工的目标是建造一个稳固且坚固的堆置墙，用于保护道路或防止土方边坡的塌方。
施工的目的是确保施工过程的安全性和高效性。
二、施工人员和工具1. 施工人员：由一名工程师负责监督和指导施工人员，施工人员主要包括石工、电焊工和劳动工人。
2. 工具：主要包括镀锌钢丝网、钢丝、钳子、剪刀、电焊机等。
三、施工步骤1. 石笼的制作a. 切割网格片：根据实际需要，将镀锌钢丝网格片切割成所需尺寸，并确保切割的平直和准确。
b. 折叠和预弯：将切割好的镀锌钢丝网格片折叠成笼子状，并用钳子进行预弯处理。
c. 焊接：使用电焊机将折叠好的钢丝焊接在一起，确保焊接的牢固性和均匀性。
2. 投放填料a. 准备填料：准备足够数量的碎石或其他合适的填充物，根据设计要求确定填充物的粒径。
b. 填充：将填充物逐层投放到已经制作好的石笼中，每层填充厚度不得超过50cm，并用钢丝固定石笼的连接处。
c. 整平：每填充一层填料后，用锹或其他合适的工具对填料进行整平和压实。
3. 石笼固定a. 先固定：在石笼的最下层填料上铺设镀锌钢丝网格片，将其固定在地面上，以确保整个石笼结构的稳固性。
b. 后固定：逐层填充填料并固定石笼，同时在石笼的后部和顶部设置固定装置，如地钉、钢筋等，以防止石笼的倾斜和移动。
四、施工注意事项1. 安全防护：施工人员应佩戴安全帽、防护鞋等必要的个人防护装备，并遵守安全操作规程，防止发生意外事故。
2. 施工质量：施工人员应严格按照设计要求和施工规范进行施工，确保石笼的质量和稳定性。
3. 施工进度：合理安排施工进度，根据工期和施工条件确保施工的顺利进行。
4. 质量控制：在施工过程中进行巡视检查，并严格按照质量控制计划进行质量检验和测试，确保施工质量符合要求。
格宾网石笼网施工方案
格宾网石笼网施工方案1. 介绍石笼网是一种由六角网格构成的结构，由金属线网和填充材料组成。
格宾网石笼网施工是一种常见的土石工程施工方法。
在土木工程、环境治理、水利工程等领域广泛应用。
本文将介绍格宾网石笼网施工的一般步骤和注意事项。
2. 施工计划在进行格宾网石笼网施工之前，需要制定详细的施工计划。
施工计划应包括以下内容：•施工区域的勘察和测量；•材料采购和运输；•施工队伍和设备安排；•施工时间安排；•安全措施和应急预案。
3. 材料准备在进行格宾网石笼网施工之前，需要准备以下材料和设备：•石笼网片：石笼网片采用耐腐蚀的金属线网制成，一般为镀锌或PVC 涂层，网孔大小应根据具体项目需求确定；•填充材料：常用的填充材料有山石、碎石、混凝土块等，应根据设计要求选择合适的填充材料；•扎线工具：包括铁丝扎线工具和扎线钢钉等，用于扎紧石笼网片；•施工设备：包括挖掘机、铲车等用于土方开挖和运输。
4. 施工步骤4.1 现场准备在施工现场，需要对施工区域进行清理，清除杂物和垃圾，保持施工区域干净整洁。
同时，需要对施工区域进行测量和标记，确定石笼网的摆放位置和尺寸。
4.2 石笼网搭建首先，根据设计要求和施工计划，将石笼网片铺设到预定的位置上，保持网孔垂直和水平。
然后使用铁丝扎线工具将石笼网片的接口处扎紧，确保石笼网的稳固性和一致性。
4.3 填充材料填充将预先准备好的填充材料均匀地填充到石笼网内部。
边填充边用铁丝扎线工具将填充材料固定在石笼网内部，以提高填充材料的密度和稳定性。
4.4 石笼网固定在填充完成后，需要对石笼网进行固定，防止填充材料流失。
常用的固定方法包括在石笼网表面拉扎线或者使用铁丝将石笼网与附近的结构固定在一起。
5. 施工注意事项•施工过程中需要注意安全，佩戴合适的个人防护装备，避免发生意外事故；•施工现场应保持整洁，及时清除施工垃圾和杂物；•根据设计要求和施工计划，正确安装石笼网和填充材料，确保施工质量；•在填充过程中，应注意填充材料的均匀性和密实性，以提高格宾网石笼网的稳定性和抗冲击能力；•施工结束后，对施工现场进行清理和整理，确保工地安全和环境卫生。
格宾网石笼施工方案
格宾网石笼施工方案篇章一：引言格宾网石笼是一种常用于水利、交通、环境等工程领域的土石堆积结构物。
它由金属网箱和填充物组成，具备了良好的透水性和抗冲击能力，可有效地控制土石流、水流等，广泛应用于道路护坡、河道护岸、防洪工程等方面。
本文将介绍格宾网石笼施工方案，以帮助读者了解石笼施工的步骤和要点。
篇章二：施工准备1. 材料准备格宾网石笼的主要材料包括金属网箱和填充物。
网箱通常采用镀锌钢丝或镀锌铁丝制成，具有较好的耐腐蚀性和机械强度。
填充物可以选择适合当地地质条件的石头或砾石。
在施工前，应检查网箱是否损坏，并做好防腐蚀处理。
2. 地基处理在施工前，需要对施工地基进行充分的准备工作，包括清理地面杂物、平整土地、确保地基承载力符合要求等。
如果对地基条件有疑问或需要加固地基，可进行必要的勘察和处理。
篇章三：石笼施工步骤1. 搭设网格结构格宾网石笼施工的第一步是搭设网格结构。
将金属网箱按设计要求进行安排，连接好各个网格，并确保网箱平稳牢固。
在连接处，可以使用钢丝或金属夹具进行固定。
2. 填充石笼网格结构搭设完成后，开始填充石笼。
将选用的石头或砾石逐层填充至金属网箱内，每层填充后需用铁丝或钢丝将网箱上方的边缘固定住，以防填充物倾斜。
填充石笼时，应注意均匀分布填充材料，确保填充物紧密结实，排除空洞。
3. 固定与连接填充完毕后，应及时进行固定与连接。
使用钢丝或金属夹具将相邻网箱进行固定，以提高整体结构的稳定性。
此外，可根据实际施工要求，设置加固件或连接件，确保石笼结构的牢固性和稳定性。
4. 检查与修正完成石笼的填充和连接后，进行检查。
检查填充物是否均匀，网箱是否牢固，固定件是否稳定。
如有发现问题，应及时修正，以确保施工质量。
篇章四：施工注意事项1. 安全保护在进行施工时，必须严格遵守安全规范，佩戴必要的安全防护设备，确保工作人员和现场的安全。
对于高处作业或需要使用机械设备的情况，应进行必要的防护措施和安全检查。
2. 现场管理在施工现场，应保持整洁有序，定期清理施工垃圾和杂物。
格宾石笼施工方案(1)
格宾石笼施工方案(1)
格宾石笼是一种以折叠、填充、封口的方法进行土石方加固的工程材料。
在土石方工程中，格宾石笼发挥着重要的作用，不仅美观实用，而且能有效地提高土石方的稳定性和耐久性。
1. 材料准备
•格宾石笼：根据设计要求选择适当尺寸的格宾石笼，注意材料质量和规格。
•石料：选用质地坚硬、块度适中的石料，避免过大或过小的石块。
•钢丝网：用来包裹格宾石笼，增强其稳定性。
•手工具：如铁锤、钢丝剪、扳手等，用于施工中的操作。
2. 施工准备
•确定施工图纸和设计要求，了解施工场地的地形和环境。
•对施工人员进行培训，保证施工操作规范。
•准备好所需材料和工具，检查各种设备的完好性。
3. 施工步骤
1.根据设计要求在施工场地进行标线，确定格宾石笼的位置和尺寸。
2.铺设好防护层，确保施工基础坚实平整。
3.按照设计要求将格宾石笼逐个组装起来，注意格宾石笼之间的连结。
4.在格宾石笼内填充适量的石料，确保填充均匀密实。
5.封口格宾石笼，使用钢丝网包裹，固定牢固。
6.对施工完成的格宾石笼进行检查，保证施工质量达标。
7.清理施工场地，保持整洁有序。
4. 施工注意事项
•施工中要遵循设计要求，严格按照施工程序进行操作。
•注意施工的安全性，做好相应的安全防护工作。
•施工过程中要及时处理好材料和垃圾，确保施工场地干净整洁。
格宾石笼施工方案（1）的成功实施需要施工人员具备一定的施工经验和技术能力，同时要充分重视现场管理和质量监控，确保工程质量和工期的顺利完成。
格宾石笼施工方案_2
格宾石笼施工方案1.工艺原理由于河堤水毁严重，且河道水流较深，采用先护根，再修复格宾挡墙的方案。
护根采用格宾石笼+散抛石结构，护根笼石平台按实测枯水位+0.5m确定，护根石方数量根据计算的冲刷深度确定。
水毁修复结构断面见下图：河堤水毁修复断面图2.施工工艺流程及操作要点施工程序见下图：施工准备→水下散抛石回填→水下格宾石笼摆放→岸坡土石方开挖→格宾石笼挡墙码砌。
2.1 施工准备2.1.1一般规定（1）施工单位开工前，应对合同或设计文件进行深入研究，并应编制施工组织设计。
（2）应根据水文气象资料和工地实际情况，合理安排施工计划。
（3）开工前，应做好各项技术准备工作，并做好“四通一平”、临建工程等的准备工作。
2.1.2施工测量（1）施工单位必须根据设计文件，对有关数据、资料及施工图中的几何尺寸进行检验。
（2）施工单位应指定专人负责测量工作，并及时提供所需的测量资料。
（3）施工测量的精度指标应符合以下要求:1）平面位置允许误差±30mm～±40mm 。
2）高程允许误差±30mm 。
3）坡面不平整度的相对高度差允许范围±30mm 。
（4）施工中对借用或设置的施工控制标志、高程点，必须严加保护，并定期检测、校正。
2.1.3机械、设备及材料准备（1）施工机械、施工工具、设备及材料型号、规格、技术性能应根据工程施工进度和强度合理安排与调配。
（2）根据工程施工进度应及时组织材料进场，并应事先对原材料和半成品的质量进行检验。
（3）进场原材料和半成品必须经检验合格后，方可使用。
2.2 施工材料2.2.1 格宾护垫、格宾网箱材料（1）格宾护垫，格宾网箱的材料应遵守规范YB\T5357-2009、GB\T228.1-2010、GB\T228.2-2015、YB\T5301-2010，材料使用寿命应大于50年。
（2）格宾基础网箱规格为1m×lm×lm，格宾表层为镀10%铝锌合金，宽度公差为+16±-4%，网孔规格为8×10 蜂巢式网孔，容许公差为-4%/+16%。
格宾石笼施工方案
为规范格宾石笼施工程序和施工技术、确保工程施工质量、不留隐患,达到设计规定的标准、收到预期的工程与生态环境有机结合的效果,特编制本项目格宾网石笼施工专项施工方案，作为格宾石笼工程施工的原则性指导文件。
1。
2。
1 《格宾网施工技术规程》1。
2。
2 《砌体工程施工质量验收规范》——GB50203-20021。
2。
3 《堤防格宾石笼护坡结构布置图》1.2.4 《水工建造物砌石工程施工技术规范》1.2。
5 《水利水电工程施工质量检验评定规程》( SL176—2022 )1.2。
6 现场环境和条件。
本工程格宾石笼施工位置在堤防桩号 16+900—— 17+900 范围内, 目的是为了防止堤防受到冲刷而影响坝体稳定,格宾箱笼规格为 4m*1m*0。
3m，石笼下面为干砌石。
主要工程量：块石3405m3,4m*1m*0。
3m 规格格宾箱笼 851 个。
严格按照《砌体工程施工质量验收规范》 -—GB50203-2002 及《格宾网 施工技术规程》进行验收。
表 1 ：格宾箱笼及材料计划表材料名称4m ＊1m ＊0。
格宾箱笼 3m块石说明：以上计划考虑整个工程用量，材料用量具体根据工程进度情况调整。
此外由于地基情况可能有变化,材料用量可能会有变化.单位个 型号规格 3405序号数量 851M 321 --序号工种数量(人) 工作内容砌石工 10 块石砌筑2 普工 20 配合砌石工作业工程所需格宾网及块石都用外购方式解决，前期堤防填筑用挖掘机结合装载机填筑，材料进场道路使用暂时施工道路。
( 1 ) 格宾网箱的材料为异形截面的热镀锌低碳钢丝,外涂树脂保护膜。
钢丝材质必须符合 GB\T700-1988 标准规定，热镀锌必须符合GB\T15393-1994 中的 3。
2 条和 3。
3 条规定。
( 2 )格宾网必须为由专用机械纺织成的热镀锌低碳钢丝格宾网片组装而成，确保稳固性和抗拉性。
( 3 )格宾网片网孔必须均匀，不得扭曲变形，网孔孔径偏差应小于设计孔径的 5％。
格宾网石笼施工方案
格宾网石笼施工方案格宾网石笼是一种常用于土石工程、交通运输和河流整治等领域的结构工程材料。
其具有良好的排水性能和抗冲击能力，被广泛应用于堤坝护坡、河道防护等工程中。
本文将介绍格宾网石笼的施工方案，包括施工准备、施工工艺和质量控制等内容。
一、施工准备1.1 施工前检查在进行格宾网石笼的施工前，需要进行现场勘察和设计审查，确保施工方案符合设计要求。
同时要检查施工现场的地基情况、场地平整度和道路通达性等情况，确保施工条件良好。
1.2 材料准备格宾网石笼的主要材料包括钢丝网和填充石料。
在施工前需要准备足够的钢丝网和石料，并检查材料质量，确保符合规定标准。
1.3 施工人员培训施工过程中需要熟练的施工人员操作，因此需要对工人进行培训，确保他们了解施工工艺和安全注意事项。
二、施工工艺2.1 钢丝网的搭设首先要根据设计要求将钢丝网铺设在施工现场上，并严格按照设计要求进行固定，保证钢丝网的牢固性和平整度。
2.2 石料的填充将准备好的石料填充到钢丝网的包络中，注意填充的均匀性和密实度，避免出现空隙和变形现象。
2.3 护坡结构的构建在填充完成后，根据设计要求进行护坡结构的构建，包括边墙和顶墙的设置，确保结构的稳定性和抗冲击能力。
三、质量控制3.1 施工过程检查在施工过程中需要进行定期检查，确保施工质量符合设计要求，及时发现和纠正问题。
3.2 施工结束验收施工结束后需要进行验收，包括结构的稳定性、外观质量和材料使用情况等方面的检查，确保施工质量达到要求。
结语格宾网石笼的施工是一个重要的工程环节，正确的施工方案和质量控制对工程的成功完成起着至关重要的作用。
希望通过本文的介绍，读者能够了解格宾网石笼的施工过程和注意事项，为实际工程的施工提供参考和指导。
格宾网石笼施工方案
格宾网石笼施工方案石笼是一种由高强度镀锌钢丝编织而成的网状结构，广泛应用于水利、交通、园林、环保等领域。
下面是石笼施工方案的一个范例。
1. 施工准备1）石笼网选型：根据工程需求，选择合适的石笼网规格和尺寸。
2）材料准备：清点并准备所需的石笼网、镀锌钢丝、连接夹等材料。
3）工具准备：准备好钳子、剪刀、铁锤、扁铲等工具。
2. 施工流程1）场地清理：清理施工场地，确保表面平整、无杂物。
2）测量标定：根据设计要求，测量好石笼网的长度、宽度和高度，并进行标定。
3）石笼网铺设：根据标定好的尺寸，在场地上铺设好石笼网。
4）固定连接：使用钢丝将石笼网固定在地面或其他固定位置上。
5）连接夹安装：使用连接夹连接邻近的石笼网，确保网格连接紧密。
6）填充石料：将石笼网内部填充石料，石料应根据设计要求进行选择，并按照规定的厚度进行填充，同时确保石笼网内部无空隙。
7）固定封闭：填充完石料后，用钢丝和连接夹将石笼网封闭好，并确保连接牢固。
8）表面调整：调整石笼网的表面，使其外观平整美观。
9）检查验收：检查施工情况，确保石笼网安装牢固，并符合设计要求。
3. 安全措施1）施工人员穿戴好安全防护装备，如安全帽、安全鞋等。
2）在进行高空作业时，采取防护措施，如固定110V电焊机、扣好安全带等。
3）操作时注意用力均匀，避免用力过猛造成伤害。
4）施工现场要保持整洁，垃圾、杂物要及时清理。
以上是石笼施工方案的一个简单范例，实际施工中还需根据具体情况进行调整和完善。
在施工过程中，严格按照设计要求和安全规范进行操作，确保石笼网的安装质量和施工安全。
格宾网石笼施工方案
格宾网石笼施工方案格宾网石笼施工方案1. 引言格宾网石笼是一种有效的土石块保护结构材料。
它整合了自然石材的美观性和石笼的钢化作用，广泛应用于河道治理、防护工程、土石方工程等领域。
本文将详细介绍格宾网石笼的施工方案，包括施工前准备、施工步骤和施工注意事项等内容。
2. 施工前准备在进行格宾网石笼施工之前，需要进行以下准备工作：2.1 材料准备- 格宾网：选择合适规格和尺寸的格宾网，一般为镀锌钢丝编织成的网片。
- 石材：选择坚硬、耐腐蚀的天然石材，如花岗岩、玄武岩等。
- 绑扎线：选择耐久性好、承载力强的绑扎线，一般使用镀锌铁丝或塑料丝等。
- 辅助工具：包括切割工具、扳手、梯子等。
2.2 基础处理在施工地点进行清理，确保施工区域内没有杂物、碎石等。
对于不平整的地面需要进行处理，保证基础平整牢固。
2.3 布局设计和预标高根据实际情况进行布局设计，确定石笼的位置和形状。
同时进行预标高，以确保石笼施工完成后的高度符合要求。
3. 施工步骤3.1 搭设脚手架在施工区域搭设脚手架，确保施工人员的安全。
脚手架的设置应符合相关的安全标准和要求。
3.2 安装格宾网将格宾网按照布局设计的位置进行安装。
将格宾网展开，将其四角固定在地面上，确保其不会移动。
使用绑扎线将相邻的格宾网连接在一起，以增强整体稳定性。
3.3 填充石材将准备好的石材填充到格宾网中。
注意控制填充材料的分布均匀，并根据需要分层填充。
在填充的过程中，应注意不同区域填充厚度的控制。
3.4 绑扎固定在填充完石材后，使用绑扎线将格宾网上部多余的部分固定住。
绑扎线的固定点要选择在石材附近，确保绑扎线与石材之间的紧密连接。
3.5 检查和调整在全部石笼填充完成后，进行检查和调整。
检查每个石笼的填充情况，确保填充材料的均匀分布和合理压实。
如有需要，可对石笼进行调整，使其与预定的标高相符。
3.6 清理工作施工完成后，清理施工现场。
将施工区域内的杂物、碎石等进行清理，保持环境整洁。
格宾石笼施工方案
《格宾石笼施工方案》一、编制依据相关的工程设计图纸和技术要求。
《格宾石笼施工技术规程》《水利水电工程施工质量检验与评定规程》SL 176-2007国家和地方现行的有关施工规范、规程和标准。
二、工程概况工程名称：工程地点：工程规模：格宾石笼使用部位：工程要求：如防护堤、河道护坡等。
三、施工准备1、技术准备熟悉施工图纸和技术规范，进行技术交底。
编制施工方案，并报监理工程师审批。
2、材料准备采购符合要求的格宾石笼网片、填充石料等材料。
格宾石笼网片的材质、规格应符合设计要求，具有质量合格证明。
填充石料应选用坚硬、耐久、未风化的石料，粒径应符合设计要求。
3、机械设备准备准备吊车、装载机、挖掘机等机械设备，对机械设备进行调试和维护，确保其性能良好。
4、现场准备清理施工现场，平整场地，修筑施工便道。
测量放线，确定格宾石笼的铺设位置和标高。
四、施工工艺流程1、施工准备熟悉施工图纸，明确格宾石笼的铺设范围、尺寸、填充石料要求等。
对施工现场进行清理和平整，确保施工场地坚实、无杂物。
测量放线，确定格宾石笼的安装位置和标高，并设置好控制桩。
准备好施工所需的格宾石笼网片、填充石料、绑扎钢丝等材料，材料应符合设计要求和相关标准。
组织施工人员和机械设备进场，并进行调试和检查。
2、格宾石笼组装将折叠的格宾石笼网片取出，展开并放置在平整的地面上。
按照设计要求，将网片的侧板、端板和隔板用绑扎钢丝连接起来，连接处应牢固可靠，确保格宾石笼的形状和尺寸符合设计。
在组装过程中，注意保持网片的平整度和垂直度，避免出现扭曲、变形等情况。
3、格宾石笼安装就位使用吊车或人工将组装好的格宾石笼吊运至施工位置。
按照测量放线的位置，将格宾石笼准确放置在基础上，确保格宾石笼的位置和标高符合设计要求。
相邻的格宾石笼之间应采用钢丝进行连接，连接点应均匀分布，保证连接牢固。
4、填充石料选用质地坚硬、耐风化、粒径符合设计要求的石料进行填充。
填充石料时，应采用人工或机械方式从格宾石笼的侧面逐步向内填充，避免一次性填满一侧，导致格宾石笼变形。
格宾网石笼施工方案
格宾网石笼施工方案石笼是一种常用于支撑和固定土坡、保护河岸、护坡、护坡、支撑土坡等方面的一种材料，由于其结构简单、施工方便、造价低廉等优点，广泛应用于道路、市政工程、水利工程等领域。
本文将详细介绍石笼的施工方案。
一、准备工作：1.工具准备：草帘、护坡钢丝网、平衡木、横杆、跷板、扳手、螺丝刀、鸟嘴夹、切割机、焊接机、钢丝刷等。
2.材料准备：石笼网、胶皮带钢、铅丝、镀锌铁丝、钢丝绳等。
二、施工步骤：1.摆放石笼网：首先根据所需尺寸和设计要求，摆放石笼网，并使用胶皮带钢进行连接。
2.固定石笼网：在石笼网的四个角上固定钢丝绳，并将其系于地面上的固定点，保证石笼网的稳定。
3.绑扎固定：使用铅丝或镀锌铁丝将石笼网的四个角上的钢丝绳固定在地面上，增加石笼网的稳定性。
4.石笼网填石：将石笼网内部填满坚硬的石块，石块的大小应根据设计要求进行选择，并采用逐层填充的方式进行，每一层的石块应牢固地嵌入到下层的石块中。
5.石块固定：在填完石块后，使用跷板将石块压实，并使用护坡钢丝网和平衡木将石块与石笼网进行固定。
6.检查施工质量：在施工过程中，要随时检查石笼网和石块的稳定性和固定性，并保证整个施工过程符合设计要求。
7.后期护理：施工完成后，要进行经常性的维护和修理工作，保证石笼的长期稳定和使用寿命。
三、安全措施：1.使用安全措施：在施工过程中，要佩戴护目镜、手套等个人防护用品，确保工作人员的安全。
2.使用合适的工具：在使用工具时，要确保工具的完好和适用，以避免因工具损坏或不当使用而发生事故。
3.遵守施工规范：在施工过程中，要严格遵守相关的施工规范和操作规程，确保施工的安全和质量。
四、施工注意事项：1.石块选择：在选择石块时，要注意石块的坚硬程度和大小均匀性，并应根据设计要求进行选择。
2.控制填石速度：在填石过程中，要控制填石的速度和压实力度，确保填石均匀和牢固。
3.施工后期处理：施工完成后，要及时清理施工现场，处理残余材料和工具，保持施工现场的整洁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桂林市临桂新区防洪排涝及湖塘水系工程—蔡塘河上游段Ⅰ区景观工程边坡格宾网石笼护坡专项施工方案批准：赵利军核定:刘磊审查:贾旭校核:胡旦编写:黄谊平湖南省建筑工程集团总公司桂林市临桂新区防洪排涝及湖塘水系工程总承包项目经理部二O一四八月目录一、ﻩ工程概况ﻩ错误!未定义书签。
二、施工工期................................................... 错误!未定义书签。
三、施工部署................................................ 错误!未定义书签。
３.１、施工准备ﻩ错误!未定义书签。
3.2、技术准备ﻩ错误!未定义书签。
3．３、资源准备ﻩ错误!未定义书签。
四、施工流程及施工方法........................................ 错误!未定义书签。
4.1、测量放样准备ﻩ错误!未定义书签。
4.2、左右岸纵向临时道路施工................................ 错误!未定义书签。
４.3、土方开挖ﻩ错误!未定义书签。
４．4、土料利用和弃渣措施ﻩ错误!未定义书签。
五、主要工序施工方法........................................... 错误!未定义书签。
5.１、围堰施工流程......................................... 错误!未定义书签。
5．2、石笼施工流程......................................... 错误!未定义书签。
5.3、格宾网石笼施工ﻩ错误!未定义书签。
5.4、石笼网施工后植被种植ﻩ错误!未定义书签。
六、施工进度计划表与工期保证措施ﻩ66.1、施工进度计划.......................................... 错误!未定义书签。
表6-1 施工进度计划表ﻩ错误!未定义书签。
6.2、施工机械及人员配置(施工机械及人员配置见表６－1、表6－2)ﻩ错误!未定义书签。
6.3、工期保证措施.......................................... 错误!未定义书签。
七、各项管理及保证措施ﻩ错误!未定义书签。
7.１、质量保证措施ﻩ错误!未定义书签。
7.２、安全施工保证措施..................................... 错误!未定义书签。
7.3、文明施工措施ﻩ错误!未定义书签。
一、工程概况桂林市临桂新区防洪排涝及湖塘水系工程主要由湖塘工程、防洪排涝工程、补水引水工程及水岸景观和绿化工程组成。
防洪排涝工程主要建设内容包括蔡塘河防洪排涝工程、沙塘河防洪排涝工程、兰塘河防洪排涝工程及大皇山—太平河湘桂铁路桥段河道整治工程等单项工程及其附属工程；湖塘水域工程主要建设内容包括中心环形水域、沙塘河水域、蔡塘河水域、兰塘河水域等4个水域工程，水域面积1.64kｍ2,全长21kｍ，设置4个雍水坝工程;补水引水工程主要建设内容包括补水隧洞及管道；水岸景观和绿化工程主要建设内容包括水系周边景观、水岸绿化、水岸岸线处理等。
本工程是桂林市临桂新区防洪排涝及湖塘水系工程—蔡塘河上游段Ⅰ区景观工程,绿化面积约31０0０平方米，河道两侧亲水驳岸经会议研究确定变更为石笼网驳岸，全长约0.6公里，本段沿河除局部栈桥、临河边亲水步道及局部叠石外，左右亲水驳岸设置格宾网石笼护坡,本段现有挡土墙砼垫层底位于现有河底水位以下。
二、施工工期2014年9月1日－1０月1５日,共４５天。
三、施工部署３.１、施工准备本合同工程石网笼施工道路主要采用河道中修筑的临时道路及配合使用现有交通道路公园北路，场地清理包括植被清理、表土清挖及施工用地需要清理的全部区域的地表。
植被清理:沿河两侧已完成种植的乔木及灌木因边坡更改，按需要的工作面进行移植,采用挖机将开挖线内的杂物,草根(树根）垃圾和废渣等全部清除，运至指定区域进行堆放或掩埋。
表土的清挖、堆放：按设计图纸要求的边坡表土开挖深度进行开挖,并将开挖的有机土壤运到指定区堆放,防止土壤被冲刷或流失。
3.２、技术准备1、根据施工图、地质报告、合同，在开工前完成格宾网石笼方案的编制工作。
2、技术负责人组织技术人员、施工人员进行石网笼方案交底和技术交底，进行质量、安全和文明施工教育。
3.３、资源准备1、组织专业的劳务施工班组，安排足够的劳动力。
2、按施工进度要求及时采购所需有关材料。
3、落实并组织机械设备进场。
四、施工流程及施工方法４．1、测量放样准备以业主提供的高程和平面控制网为基础，测设高程和平面施工控制网,并报监理单位审核批准:以施工控制网、设计图纸为依据,进行现场放样。
在施工过程中,根据进度情况及时进行设计规格放样以准确控制开挖尺寸。
4．2、左右岸纵向临时道路施工按照施工现场情况，本段河道由于已完成了苗木种植施工,用于施工的临时道路无法从两侧岸上进行布置,按现场实际情况,我部拟沿需要设置石网笼的驳岸段修筑临时道路，临时道路采用片石修筑厚度0.8－１.0m，面层铺20cm碎石,路宽5.0-6.0米,高度以超出河道现有水面30ｃｍ为宜,临时道路在石网笼施工全部完成拆除并外运至临桂乡盘家岭与乌塘里之间的低洼空地堆置，实际发生工作量以业主监理、施工三方现场签证为准。
４．3、土方开挖本次石网笼土方开挖前,先对河岸边坡3.0米范围内的已种植苗木进行移植,清理至原水利已施工的挡土墙基础面,沿基础内边线开挖土方宽度为1．0-1.5米，土方堆置在岸坡上。
土方工程施工量，由现场施工员通知监理、业主现场查看，对小范围内土方转运以现场签证形式计量，河道两侧苗木种植前已按设计要求的高程回填了种植土，由于无挡土墙防护，经多次雨水冲刷,现状沿河道两侧水土流失造成大范围缺土，同时因施工石网笼挡土墙后岸坡高程增加土方回填量增加,需在石网笼挡土墙完成后,种植土拟从临桂县四塘乡盘家岭取土，使用1.0m３反铲挖掘机挖种植土10T汽车运１0.１kｍ至工地，人工二次挑运至河道两侧回填,其土方量按监理、业主认可的计量形式进行计量。
开挖过程中，技术人员必须对施工现场管理员及作业队负责人详细交底工程桩位置、放坡位置及坡度、开挖深度等。
施工过程中严格控制开挖边线，避免可能出现的超欠挖等质量问题。
４.4、土料利用和弃渣措施土方开挖时,挖出的土料往河道两侧２m以外堆放(材料及机械设备不能在离河道2ｍ内堆放或停放)或者外运至业主指定弃渣场,待以后回填供用，在回填后多余的土料将运至指定点分类堆放。
可利用渣料应采取可靠的保护措施，避免受污染和侵蚀。
五、主要工序施工方法根据施工方案,结合现场河水的实际情况,基础及部分挡土墙石笼施工均在常水位下进行,无法保证施工的质量和安全,局部必须采用编织袋装土垒纵向围堰，将河床河水截留到河床的一侧,另一侧进行河底砼垫层和挡土墙石笼施工，并配备足够的抽水机抽水以降低施工区域的水位，才能保证施工的顺利进行。
５.1、围堰施工流程用编织袋装粘土垒堰堤→外迎水面铺筑粘质土→再铺一层编织袋→两编织袋之间缝隙填粘土。
5.2、石笼施工流程边坡苗木移植→石笼位开挖土方→清理基底垫层→石网笼垫层施工→石网笼施工→回填土及夯实边坡→缝隙填碎石及填粘土→种植边坡植物→种植河岸边水生植物。
5.3、格宾网石笼施工（１）、主要材料验收①石料现场验收。
毛石材质应坚实，无风化剥落层或裂纹。
石料密度应大于25ＫN／m３，抗压强度应大于6０ＭＰａ。
石料外形规格，其长度应大于30ｃｍ，最小边厚度应大于20cm。
毛石应呈块状,最小重量不应小于25ｋg。
规格小于要求的毛石,可以用于塞缝，但其用量不得超过该处砌体重量的10％,用于填充的小块石材粒径应大于网眼，填充的石料(块石)应具有耐久性,85%(质量比)以上的粒径应大于120mm,且不得超过2０0mm, 保证超填石料规格为2５-30mｍ。
②石笼网现场验收。
石笼网采用重镀锌钢丝网片0.5x1ｘ１（底层箱１x1x1)、绑扎料(φ3.0mm)符合抗拉强度（不低于3８0Mpa）、防腐性能(不低于10年)设计要求。
网眼尺寸为80*100,且连接锚固可靠。
确保装料后满足河水冲击。
(2）、工艺流程:基础开挖→测量高程及堤轴线→铺设碎石垫层→摆放网笼→装填块石→封笼盖(3）、铺网砌石锚固①所有石笼采用台阶式堆码,上下层之间堆码按边坡坡度并绑扎牢固。
②底层料石每块重量不小于25Kｇ。
网内石间缝隙最小，外露面平整。
装满后用绑线锁死。
③摆放以上各层石笼，将其与下层同层笼用绑线锚固。
（设置层数以实际断面需要为准。
）④靠经外露一侧和顶面的石头应手工摆砌,且粒径不得小于１50mm,以获得美观的表面。
⑤底堆码石笼时应保证石笼表面平齐,土方开挖后可设1０cm厚碎石过滤层即垫层。
⑥边坡内侧在砌筑好的石笼上（石笼要高出设计流水面标高）铺填１0~２5cm的腐殖土,以便植被生长。
(4)、安装一般要求①平整:同一层面应大致砌筑平整,相邻石笼高差不应大于3５ｃm。
顶面填充石料宜适当高出网箱，且必须密实、空隙处宜以小碎石填塞；同时均匀地向同层的各箱格内投料,严禁将单格网箱一次性投满，一般一米高网箱分四层投料为宜。
②稳定：石块安装必须自身稳定，大面朝下,适当摇动或敲击，使其平稳。
填充材料容重应不小于1．70吨／立方米。
裸露的填充石料，表面应以人工或机械砌垒整平，石料间应相互搭接。
每施工完一层石笼后，背面挂好土工布,同时跟着回填并夯实,确保石笼的稳定性,夯实要达到设计要求。
在施工完一层石笼后,现场先进行检查合格后才可进行第二道工序施工。
③连接：上下左右绑扎锚固连接可靠。
尤其要连接自然,中间加２根8字形的拉结绑丝。
④错缝:同一砌筑层内,相邻石笼应错缝砌筑，不得存在顺向通缝。
上下相邻石笼也应错缝搭接,避免竖向通缝。
在进行第二层网箱施工时,要按照设计图纸的坡度进行叠级摆放,上层网箱和下层网箱要错开叠砌，按设计要求进行上层网箱与下层网盖的联结绑扎,并固定好网箱与下层箱体位置，才可进行投放填充石料。
⑤网箱封盖施工:封盖必须在顶部石料砌垒平整的基础上进行；必须先使用封盖夹固定每端相邻结点后,再加以绑扎；封盖与网箱边框相交线，应每相隔25cm绑扎一道。
5．4、石笼网施工后植被种植待石笼网墙连接成一个整体，形成石笼挡墙；最后在石笼挡墙内侧及表层种植池内铺碎石层后填入植物生长基质,并且种上相应的水生植物，植物种类可按设计要求或按实际情况进行适当调整。
六、施工进度计划表与工期保证措施6.１、施工进度计划表6－１施工进度计划表66．为确保按期顺利完工，应采取如下工期保证措施：1、配备组织协调能力强、技术好、业务精、能吃苦、作风过硬的项目领导班子。
