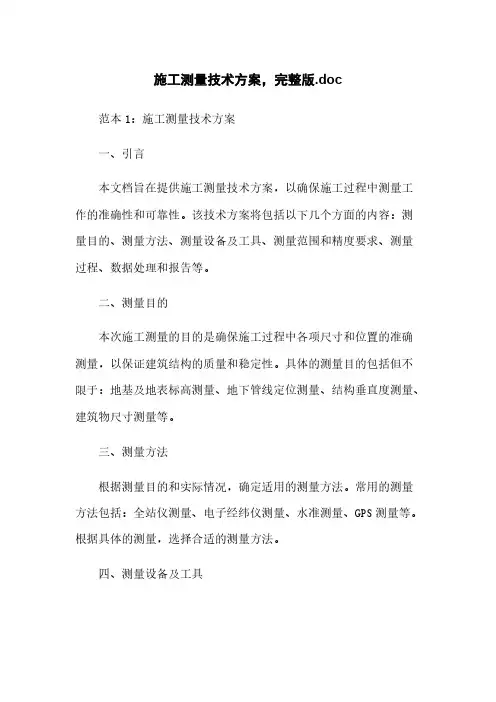

施工测量技术方案，完整版.doc范本1：施工测量技术方案一、引言本文档旨在提供施工测量技术方案，以确保施工过程中测量工作的准确性和可靠性。
该技术方案将包括以下几个方面的内容：测量目的、测量方法、测量设备及工具、测量范围和精度要求、测量过程、数据处理和报告等。
二、测量目的本次施工测量的目的是确保施工过程中各项尺寸和位置的准确测量，以保证建筑结构的质量和稳定性。
具体的测量目的包括但不限于：地基及地表标高测量、地下管线定位测量、结构垂直度测量、建筑物尺寸测量等。
三、测量方法根据测量目的和实际情况，确定适用的测量方法。
常用的测量方法包括：全站仪测量、电子经纬仪测量、水准测量、GPS测量等。
根据具体的测量，选择合适的测量方法。
四、测量设备及工具根据测量方法的选择，确定需要使用的测量设备及工具。
常用的测量设备包括：全站仪、电子经纬仪、水准仪、GPS接收器等；常用的测量工具包括：测距仪、测角仪、水平仪等。
根据实际情况和测量要求，确定使用的测量设备及工具。
五、测量范围和精度要求根据实际情况和测量目的，确定测量范围和精度要求。
测量范围包括：地表标高范围、建筑物尺寸范围等；测量精度要求包括：高程精度、平面精度、角度精度等。
根据具体的测量要求，确定测量范围和精度要求。
六、测量过程根据测量范围和精度要求，制定详细的测量方案，包括测量点的设置、测量点的标志、测量过程的记录等。
按照测量方案，进行测量过程的实施，保证测量的准确性和可靠性。
七、数据处理和报告对测量所得到的数据进行处理和分析，得到最终的测量结果。
根据实际情况和需求，编制测量报告，包括测量数据的整理、分析和总结。
确保测量结果的准确和可读性。
八、附件本文档涉及的附件包括但不限于：测量方案示意图、测量记录表格、测量报告样本等。
九、法律名词及注释1、施工测量：指在施工工程中进行的各项测量活动，包括地表标高测量、建筑物尺寸测量等。
2、全站仪：一种测量仪器，能够自动进行垂直角、水平角和斜距的测量。
施工测量方案

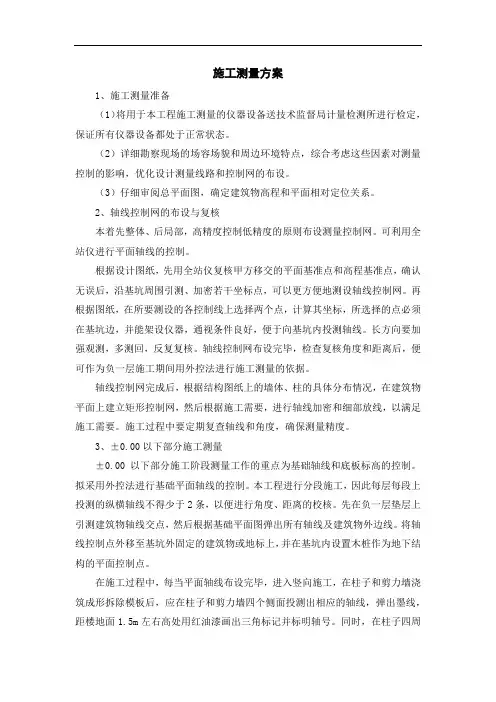

施工测量方案1、施工测量准备（1）将用于本工程施工测量的仪器设备送技术监督局计量检测所进行检定，保证所有仪器设备都处于正常状态。
（2）详细勘察现场的场容场貌和周边环境特点，综合考虑这些因素对测量控制的影响，优化设计测量线路和控制网的布设。
（3）仔细审阅总平面图，确定建筑物高程和平面相对定位关系。
2、轴线控制网的布设与复核本着先整体、后局部，高精度控制低精度的原则布设测量控制网。
可利用全站仪进行平面轴线的控制。
根据设计图纸，先用全站仪复核甲方移交的平面基准点和高程基准点，确认无误后，沿基坑周围引测、加密若干坐标点，可以更方便地测设轴线控制网。
再根据图纸，在所要测设的各控制线上选择两个点，计算其坐标，所选择的点必须在基坑边，并能架设仪器，通视条件良好，便于向基坑内投测轴线。
长方向要加强观测，多测回，反复复核。
轴线控制网布设完毕，检查复核角度和距离后，便可作为负一层施工期间用外控法进行施工测量的依据。
轴线控制网完成后，根据结构图纸上的墙体、柱的具体分布情况，在建筑物平面上建立矩形控制网，然后根据施工需要，进行轴线加密和细部放线，以满足施工需要。
施工过程中要定期复查轴线和角度，确保测量精度。
3、±0.00以下部分施工测量±0.00以下部分施工阶段测量工作的重点为基础轴线和底板标高的控制。
拟采用外控法进行基础平面轴线的控制。
本工程进行分段施工，因此每层每段上投测的纵横轴线不得少于2条，以便进行角度、距离的校核。
先在负一层垫层上引测建筑物轴线交点，然后根据基础平面图弹出所有轴线及建筑物外边线。
将轴线控制点外移至基坑外固定的建筑物或地标上，并在基坑内设置木桩作为地下结构的平面控制点。
在施工过程中，每当平面轴线布设完毕，进入竖向施工，在柱子和剪力墙浇筑成形拆除模板后，应在柱子和剪力墙四个侧面投测出相应的轴线，弹出墨线，距楼地面1.5m左右高处用红油漆画出三角标记并标明轴号。
同时，在柱子四周及墙上弹出建筑或结构1m线，并标明相对标高，作为初装修、机电安装等的标高控制依据。
施工测量专项方案
施工测量专项方案
施工测量专项方案是指在施工过程中，为了确保施工质量和准确性，采取一系列测量措施和方法的计划和方案。
下面是一个示例施工测量专项方案：
1. 目标和任务：明确施工测量的目标和任务，包括控制施工误差、保证施工质量、监测结构变形等。
2. 测量方法和仪器：选择适当的测量方法和仪器，包括全站仪、测距仪、水平仪、测量标杆等，确保测量准确性和可靠性。
3. 测量控制点：确定施工中需要设置的测量控制点，包括基准点、定位点、高程点等，以便对施工进行精确控制和监测。
4. 测量范围和频率：确定需要进行测量的范围和频率，根据不同施工阶段和要求进行测量，确保建筑物结构稳定和安全。
5. 数据处理和分析：对测量获得的数据进行处理和分析，包括误差分析、数据比对、结果评定等，确保测量数据准确可靠。
6. 测量报告和记录：编制测量报告和记录，详细记录测量数据、结果和分析情况，以便后续施工和质量验收。
7. 质量控制：对测量过程进行质量控制，包括测量员资质要求、测量仪器校准、测量环境要求等，确保测量质量符合标准和要求。
8. 沟通和协调：与施工人员、设计人员和监理人员进行沟通和协调，确保施工测量工作与其他工作的衔接和配合。
9. 安全措施：在施工测量过程中，确保测量人员和设备的安全，采取相应的防护措施和措施，防止事故和伤害的发生。
10. 实施计划和时间安排：制定实施计划和时间安排，明确测
量工作的进度和任务，确保测量工作按时完成。
通过制定和实施施工测量专项方案，可以有效地控制施工过程中的误差和风险，保证施工质量和安全，以及减少施工周期和成本。
施工测量施工方案(3篇)
第1篇一、工程概况本工程为XX项目，位于XX市XX区，占地面积XX平方米，总建筑面积XX平方米。
工程包括地下车库、地上建筑及配套设施。
地下车库建筑面积XX平方米，地上一层建筑面积XX平方米，地上一层建筑面积XX平方米。
本工程采用钢筋混凝土框架结构，建筑抗震设防等级为XX度，基础形式为XX。
二、施工测量目的为确保本工程顺利进行，保证工程质量，本施工方案对施工测量工作进行了详细规划，具体如下：1. 确保工程定位准确，为后续施工提供依据；2. 确保施工过程中，各个施工部位尺寸符合设计要求；3. 为工程验收提供数据支持；4. 为后期维护提供参考。
三、施工测量范围1. 工程定位测量：包括地下车库、地上建筑及配套设施的平面定位；2. 基础施工测量：包括基础梁、柱、墙等结构尺寸的测量；3. 结构施工测量：包括框架柱、梁、板等结构尺寸的测量；4. 装修施工测量：包括门窗洞口、墙面、地面等尺寸的测量；5. 道路、广场、绿化等配套设施施工测量。
四、施工测量方法1. 工程定位测量（1）采用全站仪进行平面定位，确保工程定位准确；（2）根据设计图纸，确定建筑物轴线，采用钢尺进行放样；（3）对建筑物轴线进行复测，确保其精度符合要求。
2. 基础施工测量（1）采用水准仪进行基础标高测量，确保基础标高符合设计要求；（2）采用全站仪进行基础轴线测量，确保基础轴线与设计图纸一致；（3）对基础梁、柱、墙等结构尺寸进行复测，确保其尺寸符合设计要求。
3. 结构施工测量（1）采用全站仪进行结构轴线测量，确保结构轴线与设计图纸一致；（2）采用水准仪进行结构标高测量，确保结构标高符合设计要求；（3）对框架柱、梁、板等结构尺寸进行复测，确保其尺寸符合设计要求。
4. 装修施工测量（1）采用全站仪进行门窗洞口、墙面、地面等尺寸测量，确保其尺寸符合设计要求；（2）采用水准仪进行装修标高测量，确保装修标高符合设计要求。
5. 道路、广场、绿化等配套设施施工测量（1）采用全站仪进行道路、广场、绿化等配套设施的平面定位；（2）采用水准仪进行标高测量，确保配套设施标高符合设计要求。
施工测量方案
施工测量方案一、施测原则1、严格执行测量规范：遵守先整体后局部的工作程序，先确定施工控制网，后以施工控制网为依据，进行各局部点的定位放线。
2、必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
3、定位工作执行自检、互检合格后再报检的工作制度。
4、测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。
5、明确为工程服务，按图施工，质量第一的宗旨。
紧密配合施工，发扬团结协作、实事求是、认真负责的工作做风。
二、准备工作1、学习设计文件和相应的技术标准，全面了解设计意图，认真熟悉、审核图纸。
2、施测人员能通过对总平面图和设计说明的学习，了解工程总体布局、工程特点、周围环境、构筑物的位置及坐标，其次了解现场测量坐标与结构物的关系，水准点的位置和高程。
根据设计要求的施工精度，在了解总图后认真学习道路施工图，及时校对道路及附属结构的平面位置，它是整个工程放线的依据。
3、测量放线之前，测量人员首先熟悉总体布置图，细部结构设计图。
根据整体到局部的原则，以控制网作为放样依据，找出主要轴线和主要点的设计位置，以及各部分之间的几何关系，再结合现场条件和控制点的分布，采取适宜的放样方法。
施工测量贯穿整个施工过程，是保证施工质量的一个方面。
三、施工测量规定1、一般放样工作开始之前应详细查阅工程设计图纸，了解设计要求，根据精度指标选择放样方法。
2、对于设计图纸中有数据和几何尺寸的，应认真进行检定审核，确认准确无误后方可使用。
3、必须按正式设计图纸和文件（包括修改通知）进行放样，不得凭口头通知或未经批准的草图放样。
4、所有放样点均应有检核条件，现场取得的放样及检查验收资料必须进行复核，确认无误后方能交付使用。
5、放样结束后，应向使用单位提供书面的放样成果单。
四、放样数据准备1、放样前应根据设计图纸和有关数据使用的控制点成果计算放样数据，绘制放样草图，所有数据、草图均应经两人独立校核。
施工测量方案

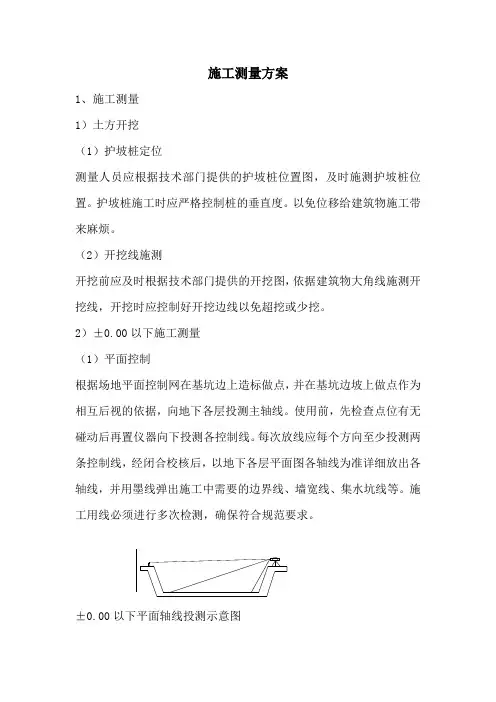

施工测量方案1、施工测量1）土方开挖（1）护坡桩定位测量人员应根据技术部门提供的护坡桩位置图，及时施测护坡桩位置。
护坡桩施工时应严格控制桩的垂直度。
以免位移给建筑物施工带来麻烦。
（2）开挖线施测开挖前应及时根据技术部门提供的开挖图，依据建筑物大角线施测开挖线，开挖时应控制好开挖边线以免超挖或少挖。
2）±0.00以下施工测量（1）平面控制根据场地平面控制网在基坑边上造标做点，并在基坑边坡上做点作为相互后视的依据，向地下各层投测主轴线。
使用前，先检查点位有无碰动后再置仪器向下投测各控制线。
每次放线应每个方向至少投测两条控制线，经闭合校核后，以地下各层平面图各轴线为准详细放出各轴线，并用墨线弹出施工中需要的边界线、墙宽线、集水坑线等。
施工用线必须进行多次检测，确保符合规范要求。
±0.00以下平面轴线投测示意图基准点结构顶板±0.00以上±0.00以下轴线竖向投测示意图（2）高程控制A.土方开挖时的高程控制当挖到约离基坑底1m 时，要及时测放标高控制点，防止超挖。
由于本工程基坑标高种类很多，而且面积较大，要明确合理划分施工段进行控制，并设专人负责。
机械挖土应留30cm 人工清理，以防扰动地基土层。
标高向下传递后，应顺挖土马道作附和水准。
待基坑底有一定的工作面时，再精确引测标高作为清槽、打垫层用。
B.基础上的高程控制基础上高程控制水准点必须满足基础整个面积之用。
水准网测放时采用三丝法，必须把水准仪置于两水准尺的中间，前后视距不等差不得超过1m 。
基础上的整个水准网附合在2~3个外部控制水准标点上。
水准点闭合误差精度为±6√Nmm （N 为测站数），即可将水准点误差按测站数进行平差，计算各水准点的高程，编写水准测量成果表。
3）±0.00以上施工测量（1）平面控制A.竖向投测由于施工现场场地狭小，±0.000以上结构轴线投测采用内控法，鉴于本工程属于高层，竖向投测可采用“激光铅直仪法”见下图（±0.000以上的竖向投测）。
施工测量工程施工方案
施工测量工程施工方案一、工程概述该工程施工测量包括土方工程、混凝土工程、金属结构工程等多个施工阶段的测量工作。
施工测量工程的目的是为后续施工提供准确的地形地貌数据和施工控制数据，以确保工程质量和进度的达标。
二、测量准备工作1.了解工程设计图纸，熟悉工程的特点和要求。
2.配置测量仪器和设备，包括全站仪、水平仪、测量杆等。
3.培训测量人员，确保所有参与测量的人员具备相关测量知识和技能。
三、土方工程测量1.建立起点和基准点，按照设计要求进行土方开挖和填方的测量。
2.使用全站仪进行地形地貌测量，测量工程区域内的地面高度和坡度。
3.根据设计要求进行土方开挖和填方的测量，确保土方工程满足设计要求。
四、混凝土工程测量1.对混凝土结构进行测量，包括柱、梁、墙等的尺寸和位置测量。
2.使用全站仪进行混凝土浇筑前的测量，确保混凝土结构的准确位置和尺寸。
3.对混凝土结构进行垂直度和水平度的测量，以确保结构的垂直性和水平性。
五、金属结构工程测量1.对金属结构进行测量，包括钢梁、钢柱等的尺寸和位置测量。
2.使用全站仪进行金属结构安装前的测量，确保金属结构的准确安装位置和尺寸。
3.对金属结构进行垂直度和水平度的测量，以确保结构的垂直性和水平性。
六、安全措施1.测量人员必须全程佩戴个人防护装备，包括安全帽、防护鞋、防护手套等。
2.在使用测量仪器过程中，要确保周围无障碍物，以避免仪器的损坏和人员的伤害。
3.测量人员必须具备基本的安全知识，能够正确使用测量仪器，并及时发现和排除测量中的安全隐患。
七、质量控制1.对测量结果进行校核，确保测量的准确性和可靠性。
2.定期对测量仪器进行校验和维护，确保仪器的工作正常。
3.各测量阶段的测量结果需要及时记录和保存，以备后续工作的参考和分析。
八、施工测量报告1.编制施工测量工程报告，包括测量阶段的测量数据和测量结果的分析。
2.将施工测量报告提交给工程监理单位和施工单位，作为工程进度和质量的依据。
工程测量施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，工程建设规模不断扩大，工程测量在工程建设中的重要性日益凸显。
为确保工程建设的顺利进行，提高工程质量，本项目特制定工程测量施工方案。
本方案旨在明确工程测量施工的流程、方法、质量控制及安全措施，确保工程测量工作的高效、准确、安全。
二、工程概况1. 工程名称：某市XX大道改造工程2. 工程地点：某市XX大道3. 工程规模：全长XX公里，红线宽度XX米4. 工程内容：道路、桥梁、排水、照明、绿化等工程5. 工程工期：XX个月三、工程测量施工方案1. 施工准备（1）人员准备：组织专业测量团队，包括测量工程师、测量员、数据处理员等，确保施工人员具备相应的专业技能和经验。
（2）设备准备：配备全站仪、水准仪、GPS定位仪、测距仪、水准尺、钢卷尺、绘图板、计算机等测量设备和工具。
（3）资料准备：收集工程地形图、设计图纸、地质勘察报告等相关资料，为测量工作提供依据。
2. 施工流程（1）平面控制测量：根据设计图纸，在施工现场设置平面控制点，进行平面控制网的布设和观测，确保控制点的精度。
（2）高程控制测量：在平面控制点的基础上，布设高程控制网，进行高程观测，确保高程控制点的精度。
（3）细部测量：根据平面和高程控制点，进行细部测量，包括道路中线、边坡、桥梁、排水、照明等工程设施的测量。
（4）数据处理与成果整理：对测量数据进行整理、计算和审核，形成测量报告，提交给相关部门。
3. 施工方法（1）平面控制测量：采用全站仪进行测量，采用极坐标法进行点位放样，确保控制点的精度。
（2）高程控制测量：采用水准仪进行测量，采用三角高程法进行点位放样，确保高程控制点的精度。
（3）细部测量：根据工程实际情况，采用全站仪、GPS定位仪、测距仪等进行测量，确保测量数据的准确性。
4. 质量控制（1）严格按照国家相关规范和标准进行测量工作，确保测量数据的准确性。
（2）加强测量设备的维护和保养，确保设备正常运行。
施工测量方案
施工测量方案1.测量总则对本工程而言，测量工作具有以下几个特点：（1）、项目对全局的轴线统一要求比较高；（2）、工程分区先后施工，使各分区之间的测量街接要求较高；（3）、项目涉及的分包作业面较多，如何使各分包的测量系统达到一致。
由于上述的特点，产生了如何保证各级轴线系统的系统性；如何保证垂直测量的系统性和可控性；如何保证结构整体的统一；项目施工涉及的作业面大，各种分包单位、协作单位众多，如何保证互相之间轴线系统的统一等等一系列难点。
针对上述工程特点，按照我们在高程建筑施工测量中形成的经验，设置多组平面控制网。
各组控制网都服务于同一工程的建设，因而各组控制网之间按照级别高低，高级控制低级网，平级之间互相贯通，形成系统。
结合工程特点，按测网级别的高低及具体在工程不同部位应用，本工程测量平面控制网共设置三级控制网。
采用业主提供的控制点作为本工程施工的首级控制网。
2.测量重难点分析及解决措施本工程施工测量的重难点在于：平面控制、高程控制、竖向控制及塔楼在一定高度摆幅较大对测量精度得影响。
3.主要测量工作4.测量人员及仪器配备4.1.人员配备4.2.仪器配置本项目测量工作内容主要包括主轴线的测放，高程的引测，分部工程的放样，沉降观测等内容；所有的仪器送专门机构进行鉴定，确保仪器精度要求。
拟选用的仪器及设备如下：5.控制网的建立5.1.测量思路本工程将采用科学的测控技术，先进的测量仪器，严格的复核校正手段来保证施工测量精度。
由业主委托或测绘院测设在施工地块附近的城市平面控制点和高程控制点，建立首级场区控制网；利用首级控制网在基坑周边墙测设轴线延长线上的点作为二级控制网，对基坑内各结构部位实行“外控法”进行施工测量，并定期进行复核，在建筑物内部建立施工使用的三级控制网，采用三级控制网“内控法”来控制建筑物的平面定位和高程测量，三级控制网5.2.基准控制点（网）的复测测量工作实施前与业主进行基准控制点(网)书面和现场交接，对业主提供的平面和高程控制点的测量成果资料和现场控制点(网)进行复测，并将复测成果报业主和监理审核。
施工测量方案
一、施工场地平面控制网的测设根据先整体后局部、高精度控制低精度的工作程序，准确地测定与保护好场地平面控制和主轴线的桩位，是保证整个施工测量精度和顺利进行的基础，因此控制网与主轴线的选择、测定及桩位的保护等项工作，与施工方案、现场布置统一考虑确定。
1、控制网均匀布全场区，其中包括：作为场地定位依据的起始点，建造物的对称轴和主要轴线等。
2、在便于使用(平面定位和竖向控制)施测和长期保留的原则下组成环线建造物的闭合图形，以便施工使用的控制网自身闭合校核。
3、控制点之间要通视、易量，控制桩的顶面标高略低于场地设计标高二、施工场地标高控制网的测设为保证平面控制网的相对精度，以设计指定的一个红线桩的点位和一条红线边的方向为准进行测设。
根据场面地、工期、网形及精度要求的不同，采取不同的测法，以保证施工需要及精度要求。
根据定位条件，在现场直接测定控制的定位。
定出平面控制网，这样一步一校核测法保证了主体建造物轴线的定位精度度，也使整个施工测工作简便易行。
当控制网测定并经自检合格后，提请主管领导及有关技术部门通知甲方验线，在收到验线合格通知后，方可正式使用，并采用切实措施保护好桩位。
1、建造物附近至少要设置三个水准点和±0.000 的水平线。
2、在场地内任何地方安置水准仪时，都能同时后视到二个水准点，以便使用。
并且使场地内各水准点构成闭合的桩顶钢板上，焊上一个小半球作为水准点之用。
3、整个场地内各水准点标高和±0.000 水平线标高经自检及有关技术部门和甲方检测合格后，方可正式使用，桩位采取妥善保护，并在雨季先后各复测一次，以保证标高的正确性。
三、±0.000 以上施工测量1、标高控制网的建立场地标高控制网根据指定的已知标高的水准点引测到场地内，测出±0.00 水平线后，到另一指定的水准点做附合校对，闭合差应小于±5 mm n (n 为测站数)或者±20mm L (L 为测线长度，以 km 为单位)，闭合差合格后，按测站数成正比例地分配，如果场地附近设计方面只给出一个已知标高的水准点时，应用往返测法或者闭合测法进行校核。
施工测量方案
施工测量方案
目录：
1. 施工测量方案概述
1.1 测量前准备工作
1.1.1 确定测量范围
1.1.2 准备测量工具
1.2 测量过程
1.2.1 进行实地测量
1.2.2 根据测量结果进行数据处理
1.3 测量报告撰写
1.3.1 形成数据报告
1.3.2 提出建议和改进方案
施工测量方案是指在施工过程中对相关的建筑结构、空间尺寸进行精确测量的方案。
在进行施工测量之前，首先需要明确测量的范围和目的，确定需要使用的测量工具，以确保测量的准确性和有效性。
在实际测量过程中，需要进行详细的实地测量工作，包括测量建筑物的尺寸、高度、角度等参数，同时要及时记录和整理测量数据，以便后续数据处理和分析。
根据测量结果进行数据处理后，需要撰写测量报告，将测量数据、分析结果以及建议和改进方案等内容形成报告，以便施工方和相关人员进行参考和实施。
总之，施工测量方案的制定和实施对于保障施工质量和进度具有重要意义，是施工过程中不可或缺的一部分。
仔细制定并执行施工测量方案，将有助于提高施工效率和质量，确保工程顺利进行。
施工测量方案
-对施工过程中的关键部位、关键工序进行监测，确保施工质量。
-采用全站仪、水准仪等设备进行监测，及时发现问题并采取措施。
-定期对监测数据进行分析，为施工提供参考依据。
4.竣工验收测量
-对建筑物进行整体测量，包括平面位置、高程、尺寸等。
-对测量数据进行整理、分析，编制竣工验收测量报告。
八、测量质量控制
4.加强测量过程的监督检查，确保测量工作质量。
5.对测量数据进行复核，发现问题及时整改。
八、施工测量安全管理
1.测量人员应严格遵守施工现场安全管理规定，确保人身安全。
2.测量设备应定期检查，确保设备安全性能。
3.测量过程中，应采取有效措施，防止安全事故的发生。
4.加强对测量现场的巡查，发现问题及时处理。
2.施工放样
（1）根据设计图纸，将建筑物的轮廓线、轴线、高程等要素放样到施工现场。
（2）采用全站仪、GNSS接收机等进行放样，确保放样精度。
（3）对放样结果进行复核，确保无误后进行施工。
3.施工过程监测
（1）对施工过程中关键部位、关键工序进行监测，确保施工质量。
（2）采用全站仪、水准仪等设备进行监测，及时发现问题并采取措施。
九、施工测量资料管理
1.建立测量资料管理制度，确保测量资料齐全、完整。
2.测量资料应包括：测量方案、测量记录、测量报告等。
3.测量资料应分类存放，便于查阅。
4.测量资料应定期归档，妥善保管。
十、结语
本施工测量方案旨在规范本项目施工测量工作，确保施工质量。施工过程中，测量人员应严格执行本方案，并根据实际情况进行调整。通过全体测量人员的共同努力，为项目的顺利推进提供有力保障。
（3）定期对监测数据进行整理、分析，为施工提供依据。
施工测量施工方案
施工测量施工方案施工测量施工方案一、项目概述本项目为某某工地的施工测量工程，主要工作内容包括现场测量、基础测量、结构测量等，旨在为工程施工提供准确的测量数据和技术支持。
二、工作流程1. 项目启动：与项目经理进行会议，了解项目需求和时间安排，并制定详细的施工测量计划。
2. 现场勘测：根据项目要求，现场勘测包括地形地貌、地质情况、建筑结构等，收集必要的背景数据。
3. 基础测量：采用全站仪进行基础的平面测量和高程测量，获取基础坐标和标高数据。
4. 结构测量：根据结构图纸和设计要求，进行各种结构测量，包括墙体垂直度、柱、梁、板的尺寸和偏差等。
5. 数据处理与分析：对采集到的测量数据进行处理，生成清晰准确的测量报告和图纸，并与设计单位进行对接和协调。
6. 技术支持：根据实际需求，为施工方提供技术支持和解决方案，确保施工进度和质量。
三、工作方案1. 人员配置：本次施工测量工程将配置一名专职施工测量员，具备较强的测量技术和经验。
2. 设备准备：准备全站仪、电子水准仪、测量尺、测量笔等一系列测量工具和设备，确保施工测量的顺利进行。
3. 安全管理：施工期间，严格遵守安全操作规程，确保施工人员的人身安全和设备的正常使用。
四、项目进度安排1. 前期准备：两天时间，包括与项目经理会议、现场勘测、测量方案制定等。
2. 基础测量：三天时间，包括基础平面测量和高程测量。
3. 结构测量：五天时间，根据结构图纸和设计要求，进行各种结构测量。
4. 数据处理与分析：两天时间，对采集到的测量数据进行处理和分析，生成测量报告和图纸。
5. 技术支持：根据实际需求，为施工方提供相关技术支持和解决方案。
五、风险控制1. 严格遵守安全操作规程，确保施工人员和设备的安全。
2. 进行现场勘测时，注意采集准确的背景数据，降低后续测量误差。
3. 在进行结构测量时，严格按照要求进行测量，避免误差和偏差。
4. 数据处理过程中，确保数据的准确性和可靠性，生成清晰准确的测量报告和图纸。
施工测量方案
施工测量方案一、轴线控制桩的校测1、在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。
2、校测仪器采用测量精度2″级、测距精度2mm+2ppm 的全站仪。
二、平面放样测量1、轴线投测。
平面楼层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑边上的轴线控制桩，将J2 经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩(轴线标志)，将控制轴线投测到作业面上。
然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。
控制轴线标识示例：2、圆弧控制线放样。
圆弧线放样根据纵横轴线控制线进行，首先计算圆弧弦点与纵、横轴线的间距和垂距，然后以纵横轴线为依据放样弦点，最后将弦点连成弦线组成近似圆弧。
3、当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表、施工测量放线报验表并报监理验线，验线合格后，进行下一步施工。
三、支立模板时的测量控制1、中心线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并在露出的钢筋上抄测出楼层+500mm 或+1000mm 标高线，控制模板平面位置及高度。
2、模板垂直度检测模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。
四、±0.00 以下结构施工中的标高控制1、高程控制点的联测。
在向基坑内引测标高时，首先联测高程控制网点。
经联测确认无误后，方可向基坑内引测所需的标高。
2、基坑标高基准点的引测方法：以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。
标高基准点用红油漆标注在基坑侧面上，并标明数据。
3、施工标高点的测设。
施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。
施工标高点测设在墙、柱外侧立筋上，并用红油漆作好标记。
±0.00 以上施工测量一、平面控制测量本工程各建筑物±0.00 以上的轴线传递用激光经纬仪竖向投测法进行。
施工测量方案
施工测量方案一、量距:为确保建筑物整体轴网、标高及其各部位设计尺寸的准确性，根据现场施工要求，采取普通量距和精密量距两种措控制：1、普通量距：a、测距方法：用仪器估计进行定线，地面平坦可按整尺长度丈量两点的距离，地面起伏不平，不用尺子悬空以目估测使其水平，以重球或测杆对准地面点或地面投点，测出其距离。
地面坡度较大时，则可把一整尺段的坡度分成几段丈量，也可沿斜坡丈量斜距，再用水准仪测出尺端间的高差，然后求出高差改正数，将倾斜距离改化成水平距离。
b、精度要求：为了校核并提高精度，一般要求进行往返丈量。
取平均值作为结果，量距精度以往测与返测距离值的差数与平均值之比表示。
在平坦地区应达到1/3000起伏变化区要求达到1/1000。
2、精密量距：a、测距方法：用仪器进行直线定向，消除视线上的障碍，然后沿视线方向按每整尺段（即钢尺检定时的整长）设置传距桩，在桩顶面钉铁钉，或画出十字线标记，所使用之钢尺在开始量距前应先打开，使与空气接触，经10min后方可进行量距。
b、零尺段丈量：按整尺段丈量距离，当量至另一端点时，必剩一零尺段。
可按整尺长度沿视线方向将尺的一端延长。
c、量距精度：当全段距离量完之后，尺端调头，按同法进行量测，往返丈量一次为一测回，一般应测量二测回以上。
量距精度以两测回的差数与距离之比表示，使用普通钢尺进行精密量距，其相对误差一般可达1/5000以上。
二、建筑物细部点的平面位置的测设：根据本工程地形，我们对放出一点的位置的方法，主要采取如下方法进行：1、极坐标法：将测量控制点坐标换算成建筑坐标系的坐标，置仪器於测量控制点上，定出主轴线A、B、C概略位置：其计算式可按：mP= s²/p²×mβ²+ms²2、方向线交会法：其测定点由相对应的两已知点或两定向点的方向线交会而得，方向线的设立可以用经纬仪，也可以用细线绳。
根据控制网上相对的柱中心线端点，以仪器定向，用方向线交会法测设柱基中心或桩基定位桩，在施工过程中，各柱基中心线则可以随时将相应的定位线绳，恢复位置。
施工测量方案
施工测量方案
1测量控制
导线量测采用全站仪坐标控制测量，对业主委托勘测单位所交付的基线桩、导线桩和水准点，及相关测量资料进行复核验算并定线标识，做好记录。
对控制桩和水准点进行围护，保留至工程结束。
2、建立地面控制网
本工程采用中玮全站仪进行坐标定位、建立地面控制网。
并根据工程施工的需要布设加密控制桩和临时水准点。
加密点选在稳固、可靠的位置。
加密控制点的施测采用附合导线测量方法。
在施工过程中定期对控制点、水准点和加密点进行复测校核,确保点位的准确和施工精度。
加强与相接结构线位的测量复核，交点坐标相互交叉验算，保证新建工程与旧结构的整体线位准确一致。
3、又推制桩的保护措施
(1)控制桩其四周采用有醒目的警示防护栏围挡，在施工中应随时检查校核。
(2)在施工过程中定期对控制点、水准点和加密点进行复测校核，确保点位的准确和施工精度。
若发现不稳固、被移动或测量精度不符合要求，及时上报监理工程师，并及时采取加固、补测或重新校测的方法，以避免发生质量问题。
施工测量方案
施工测量方案施工测量首先根据业主提供的坐标点，水准点高程，建立拟建道路范围内平面控制网和高程控制网，并将测量数据报监理工程师。
根据业主提供的坐标点及水准点测定拟建道路范围内坐标控制点，并在坐标控制点上测定临时控制点。
且建立的平面控制网和高程控制网，必须符合精度要求。
根据总平面图布置好控制桩，且控制桩不能落在建、构筑物内，并至少在两侧建立三点控制点，以便保证施工测量。
控制点大样详下图：做好各控制桩的保护工作，确保任何情况下不被破坏。
并及时做好测量记录的整理工作和复核工作。
用全站仪架设在控制点上，对准另一控制点，利用极坐标法或十字法测定各控制点。
用水准仪将高程控制点上的标高直接引入定位后的控制桩上。
所有仪器，工具应专人保管，专人使用，计量器具定时复验。
根据IS09l标准要求计量器具做好计量台帐。
测量与复核均在监理人员的监督下进行，并及时将各项数据提供给监理人员。
1、桩位保护对所交导线点、水准点进行现场栓桩。
在附近固定物上做好栓桩标记，并填写栓桩记录。
在条件允许的情况下，对有关桩位应砌筑保护，并立标牌注明“测量栓桩，注意保护”字样。
2、导线复测与导线点的加密根据所交导线的等级按相应的精度要求，使用全站型光电测距仪，采用三联脚架法，在有利观测时间内进行观测，观测时各种数据参数根据当天的天气情况进行相应输入以做改正。
外业测完的，及时进行成果的整理，复测成果由技术测量组作为原始技术资料存档。
复测中，如发现问题，应及时与业主、勘测、设计单位联系，协商解决。
复测后，根据施工现场测量的需要，对导线点进行加密，加密导线点应沿中线布设成等边直伸附合导线，附合在高级导线控制点上，并注意避开或减少不良影响。
布设时保证前后点间通视，相邻边长比不宜超过l：3,布设时还应满足施工测量放样的需要。
3、水准观测和水准点的加密使用自动安平水准仪进行往返观测。
复测成果由技术测量组作为原始技术资料存档。
复测中如发现问题，应及时与甲方、勘测设计单位联系，协商解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、编制依据及原则 (1)二、工程概况 (1)三、测量仪器及人员配备 (2)四、施工测量的准备工作 (4)五、平面和高程控制网的布设 (5)六、主要技术指标 (6)七、分项工程及细部放线的测量 (7)八、竣工测量与变形观测的要求及测法 (13)九、验线工作 (15)十、测量质量保证措施 (15)十一、提交的测量资料 (16)十二、附图 (16) (17)一、编制依据及原则1、编制依据（1）本工程按照建设部颁发的标准《城市建设测量规范》（GB50026-2007），《工程测量规范》，《水准测量规范》，以及相关技术规范。
水准测量按二等水准要求进行施测；（2）龙湾城市中心区城中村改造工程永中单元D-06 地块项目施工图纸；（3）现场实际情况。
2、编制原则（1）整体控制局部、高级控制低级；（2）高精度控制低精度、先控制后碎歩；（3）长方向、长边控制短边。
二、工程概况1、工程简介本项目由13栋小高层住宅及2栋附属配套用房，地下一层车库组成，其中1#~4#楼为12层，5#、8#、9#、11、12#楼为13层，6#、7#、10、13#楼为14层，总建筑面积129192.33㎡，其中地上总建筑面积98117.33㎡，地下建筑面积31075.00㎡。
工程概况详见下表：三、测量仪器及人员配备1、主要工具仪器设备：主要仪器设备2、仪器的计量、使用、保养和维修制度施工前，所使用的测量仪器必须经计量检定单位检定合格，并保证在有效使用期内，方可使用。
（1）仪器实行专人负责制，建立仪器管理台帐，由专人保管填写。
（2）所有仪器必须每年鉴定一次，并经常进行自检。
（3）仪器必须置于专业仪器柜内，仪器柜必须干燥、无尘土。
（4）仪器使用完毕后，必须进行擦拭，并填写使用情况表格。
（5）仪器在运输过程中，必须手提、抱等，禁止置于有振动的车上。
（6）仪器现场使用时，操作人员不得离开仪器。
（7）水准尺不得躺放，三角架水准尺不得做工具使用。
（8）测量人员负责检查仪器的使用及保管情况，必须熟悉掌握并严格遵守测量操作规程。
（9）测量员应坚守岗位，避免仪器受震、碰撞及倾倒，雨天或强阳光下测量应打伞。
（10）测量人员应随时清点仪器的附件、工具，以防丢失，经常擦拭保持器具清洁。
3、人员配备本工程测量工作相对比较复杂且工程量大，对测量的精度要求比较严格，需要进行测量的总体把握。
我公司属总包单位，配备有一定经验的测量人员，并对新进场的测量人员进行专业知识和相关岗位的培训。
现场设测量人员共计5名，要求各分包班组至少1名测量人员,并在施工过程中无条件配合总包测量工作。
四、施工测量的准备工作1、技术准备（1）与建设单位和监理单位一起对现有的测量控制点坐标进行校核，进行建筑红线的交接及书面资料的交接，以作为施工测量放线的依据。
（2）了解设计意图，熟悉施工图纸，基础工程整体布局，工程特点、施工布置、进入情况、周围环境、现场地形、定位条件，组织测量人员对图纸进行详细的会审，对存在的问题上报有关主管部门，及时解决，并做好内业计算工作。
（3）进行测量仪器的检定和配备，所有计量仪器均应按《计量法》规定进行检验。
（4）收集施工坐标和测量坐标系统的换算数据。
并准备测量资料和表格。
（5）组织测量人员学习最新的建筑测量技术规范、验收标准，熟悉施工图纸，对分包专业单位进行全面的交底。
（6）测量人员需经过岗位培训，持有效的岗位证书上岗。
2、控制点的埋设与保护（1) 钢板控制点作法：用混凝土做成水泥混凝土墩（0.5m*0.5m*0.8m），埋深为0.8m，在顶端浇筑混凝土平板（1m*1m*0.2 m），在平板的上制作0.12m*0.12m的混凝土块突出混凝土板0.05m，将成品控制点标志固定在混凝土的中心处。
（2) 控制桩周围应设置钢管架维护，并设醒目标识或标志，任何人不得随意破坏。
控制点五、平面和高程控制网的布设我方根据业主单位在提供的三处控制点，标号分别为A1、A2、A3，通过对A1、A2、A3点的复测，并经过反复测量与检核，通过业主方的审核。
将A1、A2、A3点作为龙湾城市中心区城中村改造工程永中单元D-06 地块项目永久控制点。
控制点的平面坐标经业主单位验收及监理复测验收合格后，方可正式使用。
控制点位置见附件1：龙湾城市中心区城中村改造工程永中单元D-06 地块项目现场控制点平面布置图。
A1：X=3090163.807 Y=514504.864；A2：X=3090169.593 Y=514728.252；A3: X=3090039.597 Y=514512.596；由于龙湾城市中心区城中村改造工程永中单元D-06 地块项目工程场地范围较大，施工中根据具体情况，可对控制网进行局部临时加密，以便于用常规方法进行细部测量。
应根据主控制网进行局部测设。
2、场地标高控制网的测设（1）布网原则：高层建筑附近要设置水准点或±0.000水平线，一般建筑物附近要设置2个水准点或±0.000水平线。
整个场地内，每两个水准点的水平距离不超过100m，并且使场地内各水准点构成闭合图形，以便闭合校核。
各水准点点位要设在建筑物开挖和地面沉降范围之外，水准点桩顶标高应略高于该处场地设计标高。
施工中根据具体情况，可对水准点进行局部临时加密，以便于用常规方法进行碎歩测量。
（2）水准控制点的测法：根据建设单位提供的BM1点的高程，(BM1=4.755m)对永久测量控制点的高程进行测量，按国家二等水准测量的精度要求进行引测。
由BM1引测BM2点，BM2点永久高程为5.15m。
BM2点作为场地内标高控制点，。
由BM1通过测量闭合水准路线的方法得到高程数据，用控制点的高程数据，根据整体施工布局来确定场区内水准点的引测，按二等水准进行测量平差计算，进行附合校对。
闭合差如大于±5n mm（n为测站数）或±20L mm（L为测线长度，以km单位）时。
应按测站数成正比例进行闭合差调整。
实测时应使用精度不低于三、四等的水准测量，前视后视之和不大于100m，且要注意前后视线之差的累计差不大于10m，镜位与转点均要稳定。
使用塔尺时，要尽量不抽出第二节。
有条件时可用两次镜位法按“后-前-前-后”的次序观测，再次镜位高差要大于100mm，转点间再次镜位测得高差之差小于±5mm时取其平均值。
3、允许误差（1）平面控制网的控制线，包括建筑物的主轴线，其测距精度不低于1/20000，测角精度不大于5＂。
（2）标高控制网闭合差为±5n mm（n为测站数）或±20L mm（L 为测段长度,以km为单位）。
六、主要技术指标建筑物的主轴线平面控制线：导线的测量按二级导线施测，角度最大偏差为8〃，闭合差最大偏差16n；距离偏差小于1/20000，导线相对闭合差最大偏差1/13000。
表2—轴线竖向投测允许误差施工单位进场后，总包测量员对场地内原始标高进行实测，形成正式版方格网高程数据进行留底，然后分别与业主、监理单位进行场地标高的现场签字确认，并形成正式版方格网。
总包测量员将标高数据、施工坐标点、楼号定位坐标、相关施工图纸移交给施工队，并做好书面交底。
1、桩基工程施工定位开工前，将施工图纸深化坐标作为放线图，根据坐标数据将楼外轮廓线的交点定位，经规划部门、业主及监理单位检验完毕后方可进行后续施工。
项目测量员做好工程定位放线记录资料，分包单位做好桩基工程定位放线资料，报监理及业主单位审批。
在桩基施工阶段，由分包单位的专业测量人员将每根桩的具体位置放样完毕后，报总包单位进行验线，专业监理工程师进行抽检，定位偏差在允许范围内方可按所定的桩位进行施工。
若验线不合格应从新定位，再报总包单位验线，直到偏差在允许范围内再进行施工，保存好验线成果记录。
定位合格后用电焊条或短钢筋头钉好桩位，并用白灰做标志保护好，以便于施工。
每个桩进行施工前，分包单位对桩位重新进行复核并记录机台标高，总包单位对机台标高进行抽检，桩基工程结束后，基础工程开始前，对桩进行偏位测量，总包单位、分包单位同监理现场完成桩的偏位测量，保存测量成果，将成果报设计单位，由设计单位确保承台的平面位置不受影响。
2、土方开挖阶段（1）地面开挖线放样土方开挖前，首先根据轴线控制桩位置投测出地库外边框主轮廓控制线（控制线应根据主轮廓线外扩2m），然后根据开挖线与控制轴线的尺寸关系放样出开挖线，并撒出白灰线作为标志。
开挖线的控制线阴、阳角点钉出短钢筋作标记，以便开挖线被破坏后能及时恢复。
（2）基坑底面开挖线放样土方开挖至基坑底面时，项目部测量员首先用全站仪放样法投测控制轴线，并撒出白灰线作为标志，然后根据开挖线与控制轴线的尺寸关系放样出开挖线，同样撒出白灰线作为标志。
项目部测量员与分包做好控制轴线与开挖线的交接，分包单位专业测量人员以控制轴线为依据，放样出集水坑、电梯井坑等开挖线，也一样撒出白灰线作为标志。
为了避免开挖错误，测量人员要做好与现场工长的交接工作，必要时项目部测量员可配合分包测量人员完成作业。
现场工长做好过程监督与检查，确保按图施工由专业工长在现场实时指导挖土司机作业，质检人员做好验收与检核。
（3）基槽验线当土方开挖完成后，根据各轴线控制桩投测外轮廓控制轴线到基坑底，并钉出木桩，在木桩顶面轴线方向上钉小铁钉，然后栓小白线检查基坑底口和集水坑、电梯井坑等位置是否正确。
同时测量人员要积极配合规划部门、业主单位及监理单位验槽，做好验槽记录成果资料报业主及监理单位签字。
（4）基坑标高控制在向基坑内引测标高时，首先联测高程控制网点，经联测确认无误后，总包单位方可于分包单位进行标高交接，有分包测量人员向基坑内引测所需的标高，经项目部测量员复测，误差在允许范围内，方可使用，做好标记以便保留。
现场工长做好过程控制，质检人员做好验收与检核。
（5）基底土方开挖标高控制在土方开挖即将挖到基坑开挖底标高时，分包测量人员要对开挖深度进行实时测量，即以引测到基坑的标高基准点为依据，用S3水准仪抄测出挖土标高，每隔2米距离撒一白灰点，指导清土人员按标高清土。
底板在钢筋绑扎完毕后必须布设标高桩，以控制楼板厚度及底板的平整度。
3、主体结构轴线定位与投测（1）垫层轴线投测待底板垫层浇好后，根据基坑边上的轴线控制桩，采用全站仪将控制轴线投测到坑底垫层上，并做三角红漆明显标记，在现场向施工队放线负责人员交接放线成果，做好项目工序交接单相互签字确认，分包放线人员根据控制轴线与建筑定位轮廓线，按图完成各项（柱、剪力墙）轮廓线的放线工作，垫层的墙、柱、暗柱、暗梁、洞口必须在相应边角，用红油漆以三角形式标注清楚。
现场工长做好过程监督与检查，确保按图施工，质检人员并根据底板上的基准轴进行校核和查验，做好各项定位的验收与检核。
