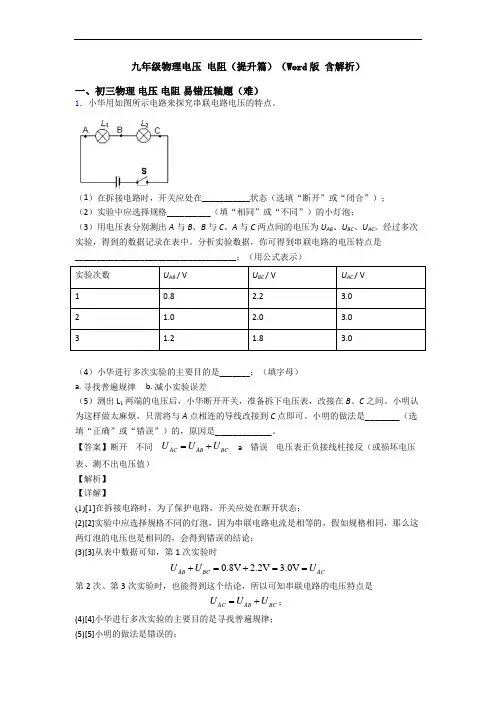

九年级上册物理 电压 电阻(提升篇)(Word版 含解析)

九年级上册物理电压电阻（提升篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．在探究决定电阻大小因素的实验中（温度不变）：甲同学的猜想是：电阻可能与导体的材料有关；乙同学的猜想是：电阻可能与导体的长度有关；丙同学的猜想是：电阻可能与导体的横截面积有关。

金属丝代号材料长度/m横截面积/mm2A镍铬0.50.1B镍铬0.50.2C锰铜0.50.1D锰铜0.8(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。

选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。

要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。

要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2；(2)小华设计了如图甲所示电路。

为判断a、b两点间导线电阻的大小，小华应注意观察______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源；(3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？①______，②______；(4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。

你认为小刚的方案是否可行？请加以解释？______。

【答案】甲 A、B 0.1 电流表示数的变化若ab间导线电阻太小由灯泡亮度可直观比较阻值大小限流，防止烧毁电流表和电源不可行，ab间的电阻改变时，其两端的电压会改变，不能保证电压相同【解析】【分析】【详解】(1)[1]由表中所给条件知，导线A和C的长度、横截面积相同，导体的材料不同，故可以探究甲同学的猜想。

[2]要探究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，横截面积不同，在表格中给的导线中，只有A、B符合条件。

[3]要探究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有C、D符合条件，故表格空白处应填0.1mm2。

(2)[4][5]为判断a、b两点间导体电阻的大小，应知道流过电阻的电流大小，所以应注意观察电流表的示数变化。

该电路无保护电阻，当ab间电阻太小时，可导致电路中电流过大，烧坏电路中的元件。

(3)[6][7]图乙所示的电路，灯泡与电阻串联，一方面增大了电路电阻，对电路起限流，防止烧毁电流表和电源；另一方面，通过灯泡的亮暗变化，也可以可直观比较阻值大小。

(4)[8]图乙所示的电路，由电路中电流表可以读出流经电阻的电流大小，电阻与灯串联，当电路电阻一定时，电阻两端的电压也一定，由欧姆定律UIR=，可求出电阻URI=。

按照设计的电路，当ab间电阻长度变化时，ab间电阻也发生了变化，电路电流变了，从而ab间的电压U也变了，由URI=，不能判断电阻大小的变化，从而达不到实验目的。

2．小东和小文利用如图所示的电路探究串联电路中用电器两端电压的关系。

(1)小东操作的主要实验过程如下：① 断开开关，将滑动变阻器的滑片P放在阻值最大处，根据电路图连接实验电路；② 检查电路无误后，闭合开关，调整滑动变阻器的滑片P 到适当位置，正确读出电压表V1与V2的示数，记录在实验数据记录表中；③ 仿照上述步骤又进行了五次实验。

实验数据如下表。

U1/V0.8 1.2 1.5 1.8 2.2 2.5U2/V0.8 1.2 1.5 1.8 2.2 2.5小东通过分析实验数据，得出结论：串联电路中各用电器两端电压相等。

小文不同意小东的观点，提出了实验改进建议。

请简述小文的实验改进措施：① ________；② _________。

(2)请你帮助小文画出他所需要的实验数据记录表_____。

【答案】应该使用不同规格的电阻R1和R2应该把电压表V并联在滑动变阻器的两端【解析】【分析】【详解】(1)[1]从表中数据可知，电压表V1与V2的示数相同，而串联电路电流相等，根据URI可知，R1和R2的阻值大小相等，应该让R1和R2的阻值大小不等，这样就不会得出串联电路中各用电器两端电压相等这种结论；[2]应该把电压表V并联在滑动变阻器的两端，这样可以通过探究三个电压表的示数关系，从而探究串联电路中用电器两端电压的关系；(2)[3]三个电压表，那么每次实验要记录三组数据，实验数据记录表如下表所示。

3．徐宁同学设计了如图所示的电路图，进行“探究导体电阻大小与导体长度的关系”的实验，在A、B间接入下表中待研究的电阻丝，电源电压U恒定，忽略温度对灯丝电阻的影响（电阻丝用电阻符号表示）：（1）徐宁应选择序号为_________的两根电阻丝来进行实验探究．（2）她正确选择后，将电阻丝分别接入A、B间，闭合开关，通过观察电流表示数大小来比较电阻丝电阻的大小，这种研究方法叫__________．实验中，两次电流表指针均有偏转，但第一次的示数大于第二次的示数，说明第一次接入的电阻丝阻值__________（选填“较大”或“较小”）；（3）若实验过程中只有一根粗细均匀的锰铜合金丝可供选择，那么她能否利用上述电路研究电阻大小与导体横截面积的关系？____________（选填“能”或“不能”）．【答案】2、4 转换法较小能【解析】【详解】(1)[1]为了探究导体电阻大小与导体长度的关系，要保持材料和横截面积相同，观察表中数据可知，序号为2和4的，材料一样，都是镍铬合金丝，横截面积一样，大小都是S，长度不一样，这两跟电阻丝符合要求；(2)[2]闭合开关后，电流表示数越大，电路中的总电阻越小，电阻丝电阻越小，电流表示数越小，电路中的总电阻越大，电阻丝电阻越大，通过观察电流表示数大小来比较电阻丝电阻的大小，这种研究方法叫转换法；[3]第一次的电流表示数大于第二次的电流表示数，根据欧姆定律的变换式可知，第一次的电路总电阻较小，即第一次接入的电阻丝阻值较小；(3)[4]实验过程中只有一根粗细均匀的锰铜合金丝可供选择，要探究电阻大小与导体横截面积的关系，可以把这根锰铜合金丝剪取一半，接入电路做实验，然后再把两根锰铜合金丝缠绕在一起，再接入电路做实验，这样两次实验，电阻丝的材料一样，长度一样，只是横截面积不同；这样是可以探究电阻大小与导体横截面积的关系．4．小刚同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和。

他准备了两只相同的灯泡L1、L2和其它实验器材。

（进行实验）（1）按如图所示的电路图连接电路；（2）闭合开关，用电压表分别测出AB、BC、AC间的电压，并记录在表格中。

（分析与论证）（1）在物理学中，串联电路电压的规律是：_____。

（2）分析小刚的实验数据得出的结论与他的猜想_____（填“相符”或“不相符”） （评估）这个实验的不足之处是： （1）_____； （2）_____。

【答案】串联电路总电压等于各用电器两端的电压之和 相符 使用两个相同的灯泡 没有多次测量数据 【解析】 【分析】（1）根据教材知识和表格中AB 、BC 、AC 间的电压值分析可得出结论；（2）本实验使用相同的灯泡，只进行了一次实验就得出结论，不具有普遍性；为了使实验结论具有普遍性，应换用规格不同的灯泡进行多次测量． 【详解】(1)在物理学中，串联电路电压的规律是总电压等于各部分电压之和；(2)由表中数据可知,两灯泡两端的电压相等,且AB BC AC U U U += ，所以，根据小刚的实验数据得出的结论与他的猜想是相符的； 【评估】由于实验中两灯泡两端的电压相等，说明他在实验时使用了两个相同的灯泡；他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出普遍规律；因此实验的不足之处是：①使用了两个相同的灯泡；②没有进行多次测量。

故答案为：(1). 串联电路总电压等于各用电器两端的电压之和 (2). 相符 (3). 使用两个相同的灯泡 (4). 没有多次测量数据。

5．小明选用了一些实验器材来探究“串、并联电路中电流及电压的关系”实验：（1）小明设计了如图甲所示的电路图，并用电流表测量a 、b 、c 三处的电流，电流表示数如表1．表1：表2：小明同学分析数据后得出结论：并联电路中各支路电流相等．小华认为他得出的结论是错误的，请你说说下一步怎么做，可以证明小明的观点是错误的：_____．（2）为了探究串联电路中电压的关系，小明设计了如图乙所示的电路图，并进行实验．测量完L1两端的电压后，在测量L2两端的电压时，为了节省时间，小明将电压表的b接点不动，只断开a接点，并改接到c接点上，你认为小明的操作的错误之处是_____．（3）图乙中，小明通过实验操作，测得ab、ac间电压表示数如表2，其中bc间电压如图丙所示，小华认为小明在测量bc间电压时的操作还有待改进，应该_____．（4）小明按如图丁连接好电路，正确操作后，测得a、b、c三处的电流记I a、I b、I c，测得ab、bc、ac两点间的电压为U ab、U bc、U ac．下列说法中正确的是_____；A．I a＞I b＞I c B．I a＝I b＝I c C．I a＜I b＜I c D．U ab＝U bc＝U ac（5）在进行图乙所示实验时小明同学误将电流表当成电压表并联在了ab两端，闭合开关后，_____（选填“L1”、“L2”或“L1和L2）能发光．【答案】换另外两个规格不同的灯泡重做实验电压表正负接线柱接反换用0-3V量程测量 B L2【解析】【分析】【详解】（1）一次实验数据得出的结论具有偶然性，且根据电流数据都为018A，则可知实验时选用了两只相同的灯泡，为得出普遍结论，应换另外两个规格不同的灯泡重做实验，并多次实验，然后得出结论；（2）题中的做法，将电压表的b接点不动，只断开a接点，并改接到c接点上，此时闭合开关，流过电压表的电流方向是相反的，指针会倒转，即此时电压表正负接线柱接反；（3）根据表2数据结合串联电路的电压规律知U ac的电压应为2V，根据图丙的指针位置可知，电压表使用了大量程，可见选择量程过大了，为了读数更精确，接下来应该，断开开关，换用0-3V量程测量；（4）由串联电路中各处的电流相等可知，AC错误，B正确；由串联电路中总电压等于各分电压之和可知，D错误；故选B．（5）进行图乙实验时将电流表当成电压表并联在了ab两端时，由于电流表电阻很小，相当于导线，故L1被短路不能发光，能发光的是L2，【点睛】重点是探究串并联电路电流特点和电压特点的实验，注意电流表的量程的选择和正负接线柱要正确，多次实验时，应选择不同的实验器材，避免实验的偶然性，使结果更有说服力、更具普遍性．．6．小刚和小强在组成串并联电路的实验中.（1）在连接电路过程中，开关应该是__________的．（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________ (选“发光””不发光”)，出现__________现象．（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c这一根导线，就能成为两灯_______联的正确电路．小强将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮．对此，下列判断中正确的是__________ (A．灯L1开路B．灯L2开路C．开关S开路D．灯L2短路)（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线．（______）【答案】（1)断开（2)不发光，短路（3)串,B（4)【解析】试题分析：（1）在连接电路过程中，开关应该是断开的．（2）闭合开关，电流从电源正极经导线A.开关、导线B.C.e回到电源负极，没有经过任何用电器，造成电源短路，两个灯泡都不发光．（3）拆除导线c，电流经导线A.开关、导线B.灯泡L1、导线D.灯泡L2、导线e回到电源负极，电路只有一条电流的路径，两灯串联．闭合开关S时，小电灯L1、L2都不亮，电路存在断路．用一段导线的两端接触A.B两点时，两灯都不亮；接触C.D两点时，两灯也不亮；说明此两种情况下，电路仍是断路．接触E、F两点时，只有灯L1亮．导线、电源与灯L1构成通路，故障位置是灯L2开路，答案为B．（4)将导线b从D点拆下，接到C点，灯L1、L2并联．考点：电路7．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压 3 V）、滑动变阻器（20 Ω 2 A）、刻度尺、开关和导线若干．（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，连接电路时，开关应_______．（2）某次实验中测得电压表的读数为 2.1V，电流表指针偏转如图乙所示，则电流表的读数为I= _______A，此时金属丝的电阻R= _______Ω．（3）实验中移动金属夹P，分别测出AP段的长度l和对应的电压电流值，并计算出电阻值R，其中l和R的数据如下表：l/cm304050607080R/Ω 2.1 2.8 3.5 4.2 4.9 5.6（4）小军同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置．你认为他的想法是_______（填“正确”或“错误”）的，理由是：_______．【答案】（1）断开（2）0.42 5 （3）R与l成正比关系（4）错误电流表的测量值可能超过所选量程的最大值【解析】试题分析：（1）他们连接电路时，开关应断开；（2）由乙图知道，电流表的量程选的是0.6A，分度值是0.02A，所以电流表的读数是0.42A；根据欧姆定律知道R=U/I=2.1V/0.42A=5Ω；（3）由表格中数据知，电阻长度增大为原来的几倍，电阻值便增大为原来的几倍或电阻值与长度的比值是一个常数，所以其它条件不变，导体的电阻与长度成正比；（4）若电路中由于电路连接问题使电路中的电流过大，超过电流表的量程，会烧坏电流表，所以在闭合开关前，要把滑动变阻器的滑片移至最大阻值处，所以他的想法是错误的。
