(完整版)LTE路测问题分析归纳汇总
LTE网格测试问题分析报告

第三轮网格测试问题分析报告(10月19-21号)网格事件(1)主被叫掉话-(无线)-弱覆盖问题时间:10:04:59.212问题描述:(1)主叫在10:04:59:212起呼,在10:05:05.780主被叫建立通话,随着测试的进行,由于覆盖较差,主叫占用新马路试扩L-1小区连续上发B2测量报告,在10:06:01.877主叫发起了SRVCC切换,切换后发生掉话;(2)主叫掉话后,被叫收到了核心网下发的BYE消息后上发BYE200消息,之后释放无线数据承载,本次掉话是由于主叫掉话导致,不应该统计被叫掉话。
问题分析:主叫在占用新马路试扩L-1小区进行通话时,由于覆盖较差,发生了SRVCC切换,由于没有添加此路段的最优2G邻区,导致SRVCC切换完成后发生掉话;建议增加该路段的覆盖及优化2G邻区。
(2)主被叫掉话-(无线问题-TAU失败导致主被叫掉话)问题时间:14:56:29.459问题描述:正常通话过程中,14:57:22.749主被叫终端占用金陵村二三期LF-1(38400,389)后发起TAU请求,此时主被叫终端无线环境较差,10s后主被叫TAU失败,RRC释放,主被叫掉话问题分析:需核查核心网是否收到终端TAU请求,优化该路段覆盖情况。
(3)主叫掉话-(无线问题-MOD3干扰导致主叫掉话)问题时间:15:56:53.193问题描述:正常通话过程中,主叫终端占用萨家湾试扩L-1(38098,155)RSRP=-83 MOD3=2且与邻区内有多路同频强信号有MOD3干扰(38098,227)RSRP=-82 MOD3=2 、三牌楼大街试扩L-3(38098,161)RSRP=-82 MOD3=2最终无线链路失败,导致RRC重建重建失败主叫掉话问题分析:优化该路段干扰问题。
(4)被叫掉话-(弱覆盖触发eSRVCC切换后在2g掉话)问题时间:09:45:32:310问题描述:主叫09:45:10:459占用月苑试扩L-3(37900,205)弱覆盖,主叫切换至2G小区(BCCH:49/BSIC:60),09:45:32:009主叫挂机,09:45:32:306被叫收到BYE消息,被叫挂机。
LTE单验及常见问题分析

单验流程
功能验证
下载测试:测试前我们要找到小区的好点进行功能验证,好点的要求是 RSRP>=-75dBm,SINR>=25dB左右,下载速率要求D频段要达到80mbps以上我 们在实测过程要求测到85mbps以上。F频段要求达到60mbps以上。
上传测试:上传测试也要求在好点上进行验证,D、F频段都要求速率达到 8mbps以上。
单验流程
D频段:
编号 1
2
3
4
5 6 7
F频段:
编号 1
2
3
4
5 6 7
测试项 PING时延
FTP 下载均值 FTP 下载峰值 FTP 上传均值 FTP 上传峰值 Attach成功率 数据业务掉线率
测试项 PING时延 FTP 下载均值 FTP 下载峰值 FTP 上传均值 FTP 上传峰值 Attach成功率 数据业务掉线率
项执行情况统计,实时监控测试执行情况。
Probe功能简介
• 3、工程参数管理 • 支持工程参数导入、导出、删除等操作。LTE工参表字段需要按照要
求设置。在此给出各网络制式工程参数的必选字段和可选字段。
• 4、测试地图管理 • 支持室外地图、室内地图、图层控制管理、显示图例配置等。
• 5、测试数据视图 • 实时监控测试数据,采用图表视图和列表视图混合的形式,更加直观
100%
0%
单验流程 • 测试截图下载、上传:
单验流程
测试前需要根据待测站点分布和当地情况选择合适的测试路线,路线选择原则如下: 测试路线尽量经过所有待测主服务小区的覆盖区域,尽可能跑全待测基站周围所有主要街道; 测试路线尽量考虑当地的行车习惯,减少过红绿灯时的等待时间。
下图是区域站点功能测试中选择测试路线的示意图:
LTE学习总结-速率问题定位

速率不达标问题分析(前台)测试中问题定位测试时发现下载速率不达标需关注项:1、RSRP(参考信号接收功率)在LTE中表示接收信号强度,测试时一般要求达到-75dBm.如达不到需重新找点,则要求RSRP尽量大于-85dBm。
找点时最好在天线主打方向无阻挡位置。
主要用来衡量下行参考信号的功率,和WCDMA中CPICH的RSCP作用类似,可以用来衡量下行的覆盖。
区别在于协议规定RSRP指的是每RE的能量,这点和RSCP指的是全带宽能量有些差别。
2、SINR(信干噪比)表示LTE中的信号质量,好点要求大于22。
是对速率影响最大的因素。
若RSRP大于-85dBm而SINR不达标,则看邻区列表内邻区信息,看是否有较强邻区信号干扰,若有的话,可以通知后台闭塞邻区或本站其他小区后测试。
3、Transmission传输模式传输模式现在用的有TM2(发射分集)、TM3(开环空间复用)、TM7(单流波束赋形)、TM8(双流波束赋形)。
一般测试时好点都为TM3.如果在TM2可能为无线环境不好,在TM7或TM8可能虽然RSRP和SINR都好但不在天线主打方向(站下小区背后或小区副瓣方向)。
4、PDCCH UL\DL Grant Count(上\下调度次数)LTE每秒调度次数,由于调度周期为1MS,所以调度次数为每秒1000次,正常情况下单用户调度次数都要在900以上。
5、BLER(误码率)正常情况下为10%一下,如果RSRP大于80dBm并且SINR大于22情况下BLER大于10%,则很有可能是外部干扰,可以让后台看一下底噪和上下行干扰。
6、Rank Indication(秩指示)正常情况下好点都应该为Rank2(双流)状态。
如果RSRP大于80dBm并且SINR大于22还在Rank1(单流)状态,有可能是天线问题(天线不支持双流)或传输问题。
7、PDSCH\PUSCH RB Number(下\上行可用RB数)8、Antenna Measurement(天线端口测量)9、MCS(调制阶数)9、MIMO(多发多收)感谢下载!欢迎您的下载,资料仅供参考。

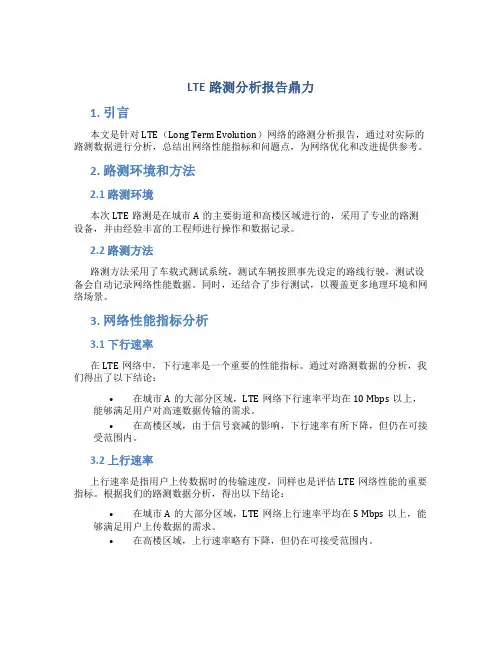

lte路测分析报告鼎力

LTE路测分析报告鼎力1. 引言本文是针对LTE(Long Term Evolution)网络的路测分析报告,通过对实际的路测数据进行分析,总结出网络性能指标和问题点,为网络优化和改进提供参考。
2. 路测环境和方法2.1 路测环境本次LTE路测是在城市A的主要街道和高楼区域进行的,采用了专业的路测设备,并由经验丰富的工程师进行操作和数据记录。
2.2 路测方法路测方法采用了车载式测试系统,测试车辆按照事先设定的路线行驶,测试设备会自动记录网络性能数据。
同时,还结合了步行测试,以覆盖更多地理环境和网络场景。
3. 网络性能指标分析3.1 下行速率在LTE网络中,下行速率是一个重要的性能指标。
通过对路测数据的分析,我们得出了以下结论:•在城市A的大部分区域,LTE网络下行速率平均在10 Mbps以上,能够满足用户对高速数据传输的需求。
•在高楼区域,由于信号衰减的影响,下行速率有所下降,但仍在可接受范围内。
3.2 上行速率上行速率是指用户上传数据时的传输速度,同样也是评估LTE网络性能的重要指标。
根据我们的路测数据分析,得出以下结论:•在城市A的大部分区域,LTE网络上行速率平均在5 Mbps以上,能够满足用户上传数据的需求。
•在高楼区域,上行速率略有下降,但仍在可接受范围内。
3.3 延迟延迟是指数据从发送端到接收端所需的时间,对于一些对实时性要求较高的应用(如在线游戏、语音通话等),延迟是一个重要的指标。
根据我们的路测数据分析,得出以下结论:•在城市A的大部分区域,LTE网络的延迟控制在50毫秒以下,能够满足绝大部分实时应用的需求。
•在高楼区域,由于信号衰减的影响,延迟略有增加,但仍在可接受范围内。
4. 网络问题分析通过对路测数据的分析,我们发现了一些网络问题,对于网络的优化和改进提出以下建议:4.1 覆盖问题•在城市A的一些偏远地区,LTE网络的覆盖存在一定的盲区,需要增加基站密度,提升覆盖范围。
•在高楼区域,由于信号衰减的影响,LTE网络的覆盖存在一定的盲区,可以考虑部署微基站或增加信号中继设备改善覆盖情况。

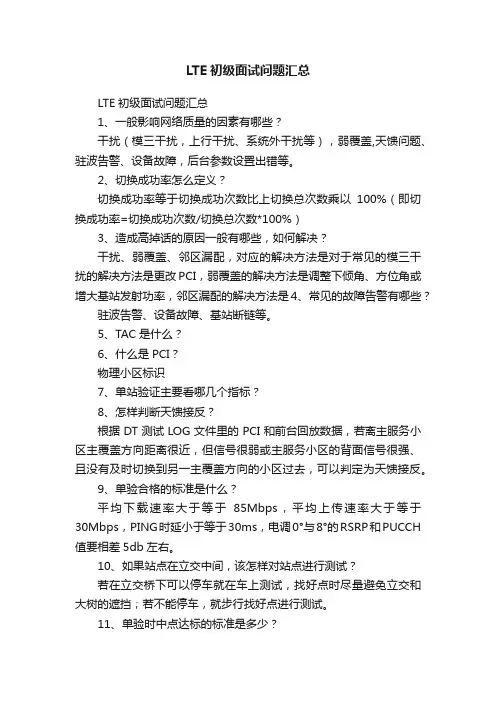

LTE初级面试问题汇总

LTE初级面试问题汇总LTE初级面试问题汇总1、一般影响网络质量的因素有哪些?干扰(模三干扰,上行干扰、系统外干扰等),弱覆盖,天馈问题、驻波告警、设备故障,后台参数设置出错等。
2、切换成功率怎么定义?切换成功率等于切换成功次数比上切换总次数乘以100%(即切换成功率=切换成功次数/切换总次数*100%)3、造成高掉话的原因一般有哪些,如何解决?干扰、弱覆盖、邻区漏配,对应的解决方法是对于常见的模三干扰的解决方法是更改PCI,弱覆盖的解决方法是调整下倾角、方位角或增大基站发射功率,邻区漏配的解决方法是4、常见的故障告警有哪些?驻波告警、设备故障、基站断链等。
5、TAC是什么?6、什么是PCI?物理小区标识7、单站验证主要看哪几个指标?8、怎样判断天馈接反?根据DT测试LOG文件里的PCI和前台回放数据,若离主服务小区主覆盖方向距离很近,但信号很弱或主服务小区的背面信号很强、且没有及时切换到另一主覆盖方向的小区过去,可以判定为天馈接反。
9、单验合格的标准是什么?平均下载速率大于等于85Mbps,平均上传速率大于等于30Mbps,PING时延小于等于30ms,电调0°与8°的RSRP和PUCCH 值要相差5db左右。
10、如果站点在立交中间,该怎样对站点进行测试?若在立交桥下可以停车就在车上测试,找好点时尽量避免立交和大树的遮挡;若不能停车,就步行找好点进行测试。
11、单验时中点达标的标准是多少?-80dbm到-90dbm12、拉网前要做什么准备工作规划好测试路线,设备要准备齐全,了解掌握站点的开通状态与是否有告警等。
13、规划路线有什么原则?尽量规划右转,避免走单行道,避免多走重复路线等。
14、什么是覆盖率?覆盖率是指RSRP取值为1测试点在区域所有测试点钟的百分比;(有区域覆盖率和边缘覆盖率)15、LTE的优势是什么?网络架构更扁平化,建网更加便捷,且减低建网成本,缩小传输时延,多钟关键技术,使得数据业务速率非常快,在20M带宽下,下载速率能达到100Mbps,上传速率能达到50MBps,大大提高了用户体验和感知,支持的业务丰富多彩(如智能交通、平安家居、实时视频监控、即拍即传)等。

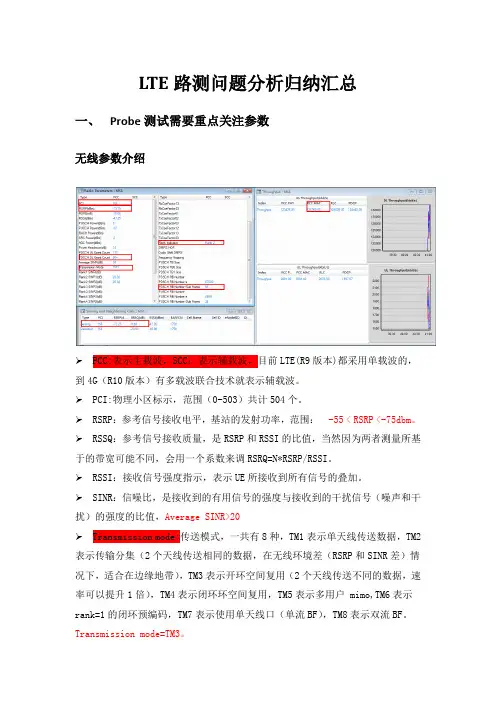

(完整版)LTE路测问题分析归纳汇总

LTE路测问题分析归纳汇总一、Probe测试需要重点关注参数无线参数介绍➢PCC:表示主载波,SCC:表示辅载波,目前LTE(R9版本)都采用单载波的,到4G(R10版本)有多载波联合技术就表示辅载波。
➢PCI:物理小区标示,范围(0-503)共计504个。
➢RSRP:参考信号接收电平,基站的发射功率,范围:-55 < RSRP <-75dbm。
➢RSSQ:参考信号接收质量,是RSRP和RSSI的比值,当然因为两者测量所基于的带宽可能不同,会用一个系数来调RSRQ=N*RSRP/RSSI。
➢RSSI:接收信号强度指示,表示UE所接收到所有信号的叠加。
➢SINR:信噪比,是接收到的有用信号的强度与接收到的干扰信号(噪声和干扰)的强度的比值,Average SINR>20➢Transmission mode:传送模式,一共有8种,TM1表示单天线传送数据,TM2表示传输分集(2个天线传送相同的数据,在无线环境差(RSRP和SINR差)情况下,适合在边缘地带),TM3表示开环空间复用(2个天线传送不同的数据,速率可以提升1倍),TM4表示闭环环空间复用,TM5表示多用户 mimo,TM6表示rank=1的闭环预编码,TM7表示使用单天线口(单流BF),TM8表示双流BF。
Transmission mode=TM3。
➢Rank Indicator:表示层的意思,rank1表示单层,速率低,rank2表示2层,速率高。
Rank Indicator = Rank 2➢PDSCH RB number:表示该用户使用的RB数。
这个值看出,该扇区下大概有几个用户。
(20M带宽对应100个RB,15M带宽对应75个RB,10M带宽对应50个RB,5M带宽对应25个RB,3M带宽对应15个RB,1.4M带宽对应6个RB)多用户可以造成速率低原因之一。
➢PDCCH DL Grant Count:下行时域(子帧)调度数,PDCCH DL Grant Count >950。
LTE问题集锦(4)

LTE问题集锦(4)问题16:时间同步问题1.无线链路质量检测为了保证下行信令和数据的正确传输,在小区搜索完成后,UE侧需要对下行链路质量进行检测,确保正确接收下行信令和数据;同时,UE通过随机接入过程来实现与基站的上行同步,之后,基站不断对UE发送定时调整指令来维持上行同步。
因此,UE在接入LTE系统前必须要对服务小区的下行无线信道质量进行检测,并根据检测结果想高层汇报同步与否的状态,即是同步状态(in-sync)还是未同步状态(out-of-sync)。
无线信道质量检测分为下面两种情况:1)在非DRX模式中,UE侧物理层中的每一个无线帧都必须对无线链路质量进行评估(相对于相关检测中的门限值Q out和Q in);2)在DRX模式中,UE侧物理层中的每DRX周期至少对无线链路质量进行评估一次(相对于相关检测中的门限值Q out和Q in);结论:UE将检测到的链路质量与判决门限(Q out和Q in)进行比较来判定自身处于同步/失步状态。
•当无线链路质量低于门限Q out时,UE侧的物理层将会把out-of-sync状态报告给高层。
•当无线链路质量好于门限Q out时,UE侧的物理层将会把in-sync 状态报告给高层。
2.传输时间调制信号在空间传输是有延迟的,如果UE在呼叫期间向远离基站的方向移动,则从基站发出的信号将“越来越迟”的到达UE,与此同时,UE的信号也会“越来越迟”的到达基站,延迟过长会导致基站收到的UE在本时隙上的信号与基站收下一个其它UE信号的时隙相互重叠,引起码间干扰。
LTE中,不同UE的上行信号到达eNodeB时,要求必须时间对齐,以保证UE之间上行信号的正交性,从而有助于消除小区内的干扰。
为了确保UE与基站保持同步,需要做的是维持UE的上行同步工作,即需要对UE的定时时刻进行调整。
•eNodeB通过检测UE发出的参考信号(RS)来确定UE是否与基站保持同步,如果存在同步偏差,eNodeB就会发送一个定时调整指令(也称为时间提前量,Timing Advance,TA,TA的时间范围是:0~0.67ms,粒度为0.52us,即16*Ts)来指示UE需要进行定时同步点的调整。
(完整版)LTE测试问题点分析

周至区域问题点分析1、弱覆盖路段分析1.1问题点周至308乡道和青化二路问题描述:测试车辆沿308乡道由西向东行驶,UE行驶至西安_周至_152239聂家村_CMBFCT(152239)基站下,仍然接收不到该站点信号,RSRP为-113dBm左右,如下图所示:问题分析:分析数据发现UE在西安_周至_152239聂家村_CMBFCT(152239)基站下信号很差,RSRP 为-113dBm左右,SINR值-4dBm,经过查询后台监控,发现该基站有告警,建议尽快处理告警,恢复正常。
优化建议:建议尽快处理西安_周至_152239聂家村_CMBFCT(152239)基站告警,恢复正常使用。
1.2问题点周至青化中学附近道路弱覆盖问题描述:测试车辆沿青化中学向西边行驶,UE行驶至西安_周至_157396青化中学综合楼_DMBFLT(157396)基站下,仍然接收不到该站点信号,RSRP为-113dBm左右,如下图所示:问题分析:分析数据发现UE在西安_周至_157396青化中学综合楼_DMBFLT(157396)基站下信号很差,RSRP为-113dBm左右,SINR值-4dBm,经过查询后台监控,发现该基站有告警,建议尽快处理告警,恢复正常。
优化建议:建议尽快处理西安_周至_157396青化中学综合楼_DMBFLT(157396)基站告警,恢复正常使用。
1.3问题点周至县城以西道路问题描述:测试车辆从周至县城城西的道路上进行测试,发现图中各个点标识路段RSRP值都较差(-110dbm)问题分析:分析数据发现,UE在县城城西道路行驶时,在图中各个路段接收的RSRP值都在-110dbm 左右,SINR值-3dbm左右,该各处道路均为弱覆盖区域,建议在图中各个点标记路段新建4G基站,解决弱覆盖问题。
优化建议:核查站点天馈参数,发现城西站点较少,天线参数已经无法调,建议新建4G基站解决弱覆盖问题。
附mapinfo:1.4问题点周至县城东部道路问题描述:UE同测试车辆从周至县城东部道路上进行测试时,发现多条路段弱覆盖严重(RSRP值低于-110dbm,SINR值低于-3dB:如下图所示:问题分析:分析数据发现,UE在县城东部道路行驶时,在图中各个路段接收的RSRP值都在-110dbm 一下,弱覆盖路段较多,影响UE正常做业务;核查站点天馈参数等,发现各处道路4G站点缺少导致为弱覆盖区域,建议在图中各个点标记路段新建4G基站,解决弱覆盖问题。
LTE测试问题点分析

周至区域问题点分析1、弱覆盖路段分析1.1问题点周至308乡道和青化二路问题描述:测试车辆沿308乡道由西向东行驶,UE行驶至西安_周至_152239聂家村_CMBFCT(152239)基站下,仍然接收不到该站点信号,RSRP为-113dBm左右,如下图所示:问题分析:分析数据发现UE在西安_周至_152239聂家村_CMBFCT(152239)基站下信号很差,RSRP 为-113dBm左右,SINR值-4dBm,经过查询后台监控,发现该基站有告警,建议尽快处理告警,恢复正常。
优化建议:建议尽快处理西安_周至_152239聂家村_CMBFCT(152239)基站告警,恢复正常使用。
1.2问题点周至青化中学附近道路弱覆盖问题描述:测试车辆沿青化中学向西边行驶,UE行驶至西安_周至_157396青化中学综合楼_DMBFLT(157396)基站下,仍然接收不到该站点信号,RSRP为-113dBm左右,如下图所示:问题分析:分析数据发现UE在西安_周至_157396青化中学综合楼_DMBFLT(157396)基站下信号很差,RSRP为-113dBm左右,SINR值-4dBm,经过查询后台监控,发现该基站有告警,建议尽快处理告警,恢复正常。
优化建议:建议尽快处理西安_周至_157396青化中学综合楼_DMBFLT(157396)基站告警,恢复正常使用。
1.3问题点周至县城以西道路问题描述:测试车辆从周至县城城西的道路上进行测试,发现图中各个点标识路段RSRP值都较差(-110dbm)问题分析:分析数据发现,UE在县城城西道路行驶时,在图中各个路段接收的RSRP值都在-110dbm 左右,SINR值-3dbm左右,该各处道路均为弱覆盖区域,建议在图中各个点标记路段新建4G基站,解决弱覆盖问题。
优化建议:核查站点天馈参数,发现城西站点较少,天线参数已经无法调,建议新建4G基站解决弱覆盖问题。
附mapinfo:1.4问题点周至县城东部道路问题描述:UE同测试车辆从周至县城东部道路上进行测试时,发现多条路段弱覆盖严重(RSRP值低于-110dbm,SINR值低于-3dB:如下图所示:问题分析:分析数据发现,UE在县城东部道路行驶时,在图中各个路段接收的RSRP值都在-110dbm 一下,弱覆盖路段较多,影响UE正常做业务;核查站点天馈参数等,发现各处道路4G站点缺少导致为弱覆盖区域,建议在图中各个点标记路段新建4G基站,解决弱覆盖问题。
41个常见LTE问题与问题详解汇总情况

41个常见LTE问题与问题详解汇总情况⼀、TD-LTE路测中对于掉线的定义如何,掉线率指标是指什么?掉线的定义为测试过程中已经接收到了⼀定数据的情况下,超过3分钟没有任何数据传输。
掉线率=各制式掉线次数总和/(成功次数+各制式掉线次数总和)⼆、LTE的测量事件有哪些?同系统测量事件:A1事件:表⽰服务⼩区信号质量⾼于⼀定门限;A2事件:表⽰服务⼩区信号质量低于⼀定门限;A3事件:表⽰邻区质量⾼于服务⼩区质量,⽤于同频、异频的基于覆盖的切换;A4事件:表⽰邻区质量⾼于⼀定门限,⽤于基于负荷的切换,可⽤于负载均衡;A5事件:表⽰服务⼩区质量低于⼀定门限并且邻区质量⾼于⼀定门限,可⽤于负载均衡; 异系统测量事件:B1事件:邻⼩区质量⾼于⼀定门限,⽤于测量⾼优先级的异系统⼩区;B2事件:服务⼩区质量低于⼀定门限,并且邻⼩区质量⾼于⼀定门限,⽤于相同或较低优先级的异系统⼩区的测量。
三、UE在什么情况下听SIB1消息?SIB1的周期是80ms,触发UE接收SIB1有两种⽅式,⼀种⽅式是每周期接收⼀次,另⼀种是UE收到paging消息,由paging消息所含的参数得知系统信息有变化,然后接收SIB1,SIB1消息会通知UE是否继续接收其他SIB。
四、随机接⼊通常发⽣在哪5 种情况中?a)从RRC_IDLE 状态下初始接⼊。
b) RRC 连接重建的过程。
c)切换。
d) RRC_CONNECTED 状态下有下⾏数据⾃EPC(核⼼⽹)来需要随机接⼊时。
e)RRC_CONNECTED 状态下有上⾏数据⾄EPC ⽽需要随机接⼊时。
五、LTE上⾏为什么要采⽤SC-FDMA技术?考虑到多载波带来的⾼PAPR(峰值平均功率⽐)会影响终端的射频成本和电池寿命。
最终3GPP决定在上⾏采⽤单载波频分复⽤技术SC-FDMA中的频域实现⽅式DFT-S-OFDM。
可以看出与OFDM不同的是在调制之前先进⾏了DFT(离散傅⾥叶变换)的转换,这样最终发射的时域信号会⼤⼤减⼩PAPR。
LTE 路测案例分析精编版

1覆盖类1.1 概述覆盖类问题只要涉及弱覆盖、越区覆盖、过覆盖、无主导小区、上下行不平衡及导频污染等。
在TD-LTE中一般认为RSRP<-110dBm,认为是弱覆盖。
越区覆盖:由于基站天线挂高过高或下倾角过小引起的该小区覆盖距离过远,从而越区覆盖到其他站点覆盖的区域,并且在该区域终端接收到的信号电平较好。
过覆盖:指网络中存在过度的覆盖重叠,容易引起干扰和乒乓切换;无主导小区:指某一片区域内服务小区和邻区的接收电平相差不大,不同小区之间的下行信号在小区重选门限附近的区域,并且无主导覆盖的区域接收电平一般或者较差,在这种情况下由于网络频率复用的原因,导致服务小区的SINR不稳定,可能发生空闲态主导小区频繁重选、连接态频繁切换,无主导覆盖也可认为是若覆盖的一种。
导频污染:指在某一点存在过多(一般认为大于等于3个)的强导频,但却没有一个足够强的主导频;1.2弱覆盖1.2.1弱覆盖分析造成弱覆盖的原因有:1、规划的站点由于种种原因如物业等没有开起来;2、天线方位角、下倾角不合理,如下倾角过低;3、在站建起来后,由于新建楼宇的遮挡,导致部分区域RSRP很差;4、站点过高,如四十多米或更高,会造成塔下黑5、下倾角、方位角由于条件所限,无法调整,如:美化邓杆站点不方便调整天线的方位角(3个天线方位要一起转,因为外面有罩子盖住下倾角无法调整,如科技园四、海德三路等;深大校园里站点天线都是放在美化罩子(长方体的箱子)里面,对天线的下倾角和方位角调整范围也有影响(如:深大、深大南校等))。
针对以上原因建议的方案有:1、推动客户将规划站点尽快开起来;2、调整天线方位角、下倾角到合理位置;1.2.2天线方位角不合理导致弱覆盖现象:科技园三的102和104小区由于天线被住宅楼遮挡,导致覆盖区域内部分道路信号较弱,存在弱覆盖,科技园三站点周围的地物如图:图表1科技园三周围地物调整前道路的电平值如下图:图表2优化前科技园三覆盖措施:将104小区的方位角由20度调整为40度;将102的方位角由150度调整到100度;调整后弱覆盖得到改善,如下图:图表3优化后科技园三覆盖1.2.3天线方位角下倾角不合理导致的弱覆盖现象:东都花园附近有小段路RSRP低于-110dBm,该路段属于东都花园和龙中站点主覆盖区,需要调整东都花园和龙中站的天馈方向角和下倾角加强覆盖。
LTE初级基础面试问题点汇总

LTE面试问题汇总1、LTE网络结构及频率范围:UE(终端)、ENodeB(基站)、EPC(核心网:MME、SGW、PDW);D频段、F频段;E频段:PL=32.44+20logD+20logF,穿透损耗;关键点:纯数据网,无CS域;纯PS域,语音业务通过VOIP(Voice over IP)实现;优势:组网灵活,IP组网;缺点:IP引入传输时延;2、LTE接口:1)Uu:UE---ENodeB(无线接口);2)S1:ENodeB---EPC接口;3)X2:ENodeB----ENodeB(IP网络全互联形成网状组网);3、测试软件:CDS、Probe(华为)、CNT\CNA(ZTE);熟悉测试观察窗口以及窗口说明;4、测试关键指标:1)RSRP:2)RSRQ:3)SINR:4)RSSI:(下行接收信号总功率:有用信号+噪声;上行干扰关注RSSI指标);5)CQI:6)MCS:7)Transmision Mode:MIMO方式;8)PCI:小区扰码;5、RFKPI关键指标:1)覆盖率:RSRP>考核值,RSRQ>考核值;采样点占比>考核值;6、RF常见问题:1)覆盖类:盲区、弱覆盖、越区覆盖、导频污染、切换带重合大小;2)质量问题:上行质差(RSSI:正常-105左右);下行质差:RSRQ、SINR;干扰原因:●时隙交叉干扰(TD-SCDMA与TD-LTE需要时隙对齐,时隙配比原则,后台查询);●GPS跑偏导致干扰;(GPS时钟精度,后台查询GPS时钟信息及告警);●网内同邻频干扰;(频率规划:同频组网、异频组网);---ICIC技术控制干扰;●网外干扰:异系统干扰(LTE天馈与其他系统天馈隔离度要求)、其它设备干扰;3)切换类:●不触发切换;---邻区漏配核查(系统消息查询邻区配置、MAP窗口结合);切换参数设置问题,切换门限、切换迟滞;●切换过慢:邻区配置过多、切换参数设置不合理;●切换失败:7、工程优化工作内容:1)单站验证:单站验证项目(覆盖性能、切换性能、工参正确性、功能实现);条件:测试站点开通、未UnLock状态;方法:围绕基站正反测试两圈(切换性能:长呼测试、天馈接反);功能验证:每扇区找点CQT;(ping、FTP等);2)簇优化验证:验证目的:(连续覆盖、小区间切换、质量);条件:簇划分、簇基站开通且测试期间未UnLock(未开通及退服基站需标注);方法:规划测试路线、沿路线进行测试(测试项目根据局方要求,模板设置要求;局方规范);8、LTE关键技术:1)频域:OFDMA、SC-FDMA(单载波频分多址);(峰均比对功放要求过高);---子载波:15KHz;2)时域:时隙结构:一个帧10ms—2个半帧5ms---4个数据子帧+1个特殊子帧(3个特殊时隙:DwPTS(Rs+Data)、UPPTS、GP);一个子帧:2个时隙;7个正常时隙+3个特殊时隙共计10个时隙(半帧);---OFDM符号;频域+时域=RE(分配传输通道最小单元);信道类型不同(传递内容不同)--REG(4个RE;CCE:9个REG;RB:12个RE;用户速率限制,在传递通道容量的角度RB资源数限制;3)码域:上行码分复用(PUCCH);4)空域:MIMO;5)功率:功率分配配比,RS参考信号功率;CRS:公共控制信道参考信号功率;SRS:探测参考信号;6)其他技术:降低干扰技术ICIC;9、LTE核心技术:资源调度算法,无线侧通过用户占用资源动态分配起到在频域降低干扰、降低路径损耗;(频率更换,干扰降低、传输路径损耗降低);资源角度合理分配RB资源(集中分配RB 给用户,或分布式分配RB给用户);调度算法核心:参考信号测量(RS、SRS、CQI)、RB资源计算分配(MCS编码原则—动态CQI映射相应MCS);10、LTE关键信令:主叫信令;被叫信令、切换信令;11、切换分析之层三信令:1)RRC connection Reconfigurtion:携带切换相关参数;包含UE需要测量的对象(邻区)、小区列表、报告方式(周期性上报MR或事件上报)、测量标识、事件参数(A3事件参数)等。
LTE问答题总结

1.T D-LTE/FDD-LTE 的频段有哪些?2.路测时,周边基站闭没闭掉怎么发现,介绍路测时发生的典型案例,是怎么处理的?答:这个在路测中可以直接通过测试软件的邻区列表看到,如果一个小区闭掉了,该小区一般不会在邻区列表中出现,或者后台反映该小区确实闭掉了,但是还有输出,可以观察该小区的RSRP值,会比闭之前下降很多;一般情况下,闭掉了,就会看不到该小区了。
3,RSRP值正常,SINR值差,是什么原因导致?RSRP值正常,SINR值很好,下载速率很低,又是什么原因?答:1)RSRP正常,SINR值差:首先判断是否存在MOD3干扰,可以从测试软件的邻区列表中读取,部分软件的邻区读取可能不全,可以直接在基站图层上初步观察一下哪些附近的小区可能会对服务小区产生干扰,再回放LOG仔细观察邻区信息。
2)RSRP值正常,SINR值很好,下载速率很低,这个原因很多,1))首先看看邻区列表,判断是否存在重叠覆盖,有重叠覆盖的话,速率会降低,尝试降功率、调天线。
2))观察CQI\MCS\BLER等参数,判断,无线空口环境是否正常,是否调用了最好的调制方式。
3))观察下行调度信息,判断小区调度是否满。
3))看使用的FTP工具是否业务正常。
4))使用的测试服务器是否正常。
3,RSRP值正常,SINR值差,是什么原因导致?RSRP 值正常,SINR值很好,下载速率很低,又是什么原因? RSRP值正常,SINR值差,多由干扰导致分为模三干扰网内干扰网外干扰RSRP值正常,SINR值很好,下载速率很低,需要考虑系统时隙配比调度传输及TM模式RSRP值正常,SINR值差1.SINR是指可用信号也就是RSRP值比上噪声加干扰的值,SINR差说明干扰大,如模3干扰,小区间干扰SINR值很好,下载速率很低1.服务器原因2.传输原因3.终端等级不够4.调度不满下行RS的SINR = RS接收功率/(干扰功率+ 噪声功率)RS接收功率= RS发射功率* 链路损耗干扰功率= RS所占的RE上接收到的邻小区的功率之和也就是说下行SINR和RSRP有关系,RSRP高,SINR会有相应的提升,但是主要就是下面的干扰功率和噪声功率,1.和PCI模3干扰有关,2.和邻区的数量有关系,不是加的邻区而是可以收到的小区信号,也就是重叠覆盖度越高,SINR越低。
LTE中高级面试问题169个汇总整理精华

2017-6-8Long TermEvolutionLTE QUESTIONBILYeverHWTable of Contents1LTE频率资源的使用情况及计算公式?(7)2RSRP、SINR、RSRQ什么意思?(7)3SINR值好坏与什么有关?(7)4UE的发射功率多少?(8)5LTE组网结构,EPC包含哪些网元,EPC英文全拼?(8)6LTE的网络结构和各网元之间的接口(9)7LTE网络规划的内容?(10)8LTE进行规划时需要考虑什么因素(11)9TM1-9.LTE目前所用哪些传输模式,各有什么区别和作用?(11)10LTE各参数调度效果是什么?(12)11MCS调度实现过程:(12)12LTE的MIMO技术、优点和有几种方式(13)13影响LTE单用户下行和上行吞吐率的因素主要有哪些,请列举并简单叙述(13) 14简述OFDMA和MIMO技术的特点和优势。
(14)15OFDMA的优缺点(14)16对OFDM和mimo了解多少,说一下?(14)17MIMO模式及自适应概览(15)18简述OFDM有哪些不足?(15)19LTE关键技术?(16)20LTE的HARQ技术(17)21LTE的OFDMA和SC-FDMA解释(17)22TD-LTE编码方式?(18)23LTE无线帧与TDS无线帧有什么区别,(18)24F频段与D频段演进的差异?(19)25如何计算TD-LTE的速率?(19)2620M、3:1配比时,上下行速率达到多少?(20)27RE、RB、REG、CCE、什么意思?(20)28LTE的带宽有哪些,对应的RB数又是多少?(21)29TDD和FDD的帧结构,简述一下(21)30TDD LTE与FDD LTE相比有哪些优势和劣势?(21)31LTE各参数调度效果是什么?(22)3264QAM比16QAM提高多少?(22)33LTE上下行都有什么信道?(23)34LTE上下行信道映射关系?(23)35控制信道具体相关信息?(24)36什么是TAU?TAC的规划原则?TAL和TAC的对应关系是否一一对应?为什么不是一一对应?出于什么考虑?(24)37简述UE发起TAU的原因。
LTE 路测和网络问题案列分析

10 19/05/2015 © Nokia 2014 - File Name - Version - Creator DocID NOTE: the terms in-sync and out-of-sync refer to L1 Confidential
10
掉线问题分析
有 MR 上报的重建: 现象:在 UE 上报重建请求之前最少存在一个 MR,在这个过程中可能收到了重配置ห้องสมุดไป่ตู้令,也有可 能没有收到重配置信令失败 分析:1.核查 一下邻区是否存在问题,如果存在同 PCI 的邻区则也会出现重建(切换失败造 成),如果存在,就解决邻区问题进行验证; 2.核查一下 RSRP 和 SINR,确认是否是由于此时覆盖较差造成 MR 上报超时(系统侧未收 到)或是收不到系统侧的切换判决 ; 3.确认一下是否收到重配置信令,如果收到则接下来的失败为随机接入过程的失败;
7 19/05/2015 Confidential
7
© Nokia 2014
- File Name
- Version
- Creator
- DocID
掉线问题分析
掉话常见现象: UE发起重建立过程
cause为Other Failure (UE radio link failure)、Handover Failure (T304 HO timer expiry)、 Reconfiguration Failure,常见原因为前 俩种;
DL Throughput:
通过RF调整优化后下行PDCP层平均吞吐率由原 来的24.39Mbps提升为46.94Mbps,提升 22.55Mbps。
UL Throughput:
通过RF调整优化后上行PDCP层平均吞吐率由 原来的13.54Mbps提升为39.66Mbps,提升 26.12Mbps。
41个常见LTE问题和答案汇总

一、TD-LTE路测中对于掉线的定义如何,掉线率指标是指什么?掉线的定义为测试过程中已经接收到了一定数据的情况下,超过3分钟没有任何数据传输。
掉线率=各制式掉线次数总和/(成功次数+各制式掉线次数总和)二、LTE的测量事件有哪些?同系统测量事件:A1事件:表示服务小区信号质量高于一定门限;A2事件:表示服务小区信号质量低于一定门限;A3事件:表示邻区质量高于服务小区质量,用于同频、异频的基于覆盖的切换;A4事件:表示邻区质量高于一定门限,用于基于负荷的切换,可用于负载均衡;A5事件:表示服务小区质量低于一定门限并且邻区质量高于一定门限,可用于负载均衡;异系统测量事件:B1事件:邻小区质量高于一定门限,用于测量高优先级的异系统小区;B2事件:服务小区质量低于一定门限,并且邻小区质量高于一定门限,用于相同或较低优先级的异系统小区的测量。
三、UE在什么情况下听SIB1消息?SIB1的周期是80ms,触发UE接收SIB1有两种方式,一种方式是每周期接收一次,另一种是UE收到paging消息,由paging消息所含的参数得知系统信息有变化,然后接收SIB1,SIB1消息会通知UE是否继续接收其他SIB。
四、随机接入通常发生在哪5 种情况中?a)从RRC_IDLE 状态下初始接入。
b)RRC 连接重建的过程。
c)切换。
d)RRC_CONNECTED 状态下有下行数据自EPC(核心网)来需要随机接入时。
e)RRC_CONNECTED 状态下有上行数据至EPC 而需要随机接入时。
五、LTE上行为什么要采用SC-FDMA技术?考虑到多载波带来的高PAPR(峰值平均功率比)会影响终端的射频成本和电池寿命。
最终3GPP决定在上行采用单载波频分复用技术SC-FDMA中的频域实现方式DFT-S-OFDM。
可以看出与OFDM不同的是在调制之前先进行了DFT(离散傅里叶变换)的转换,这样最终发射的时域信号会大大减小PAPR。
LTE常用问题解答

LTE常⽤问题解答LTE常⽤问题解答1.PCI个数及规划原则,互操作的内容、含义,CSFB流程和重选重定向的含义;(1)PCI个数及规划原则:从物理层来看,PCI(physical-layer Cell identity)是由主同步信号(PSS)与辅同步信号(SSS)组成,可以通过简单运算获得。
公式如下:PCI=PSS+3*SSS,其中PSS取值为0...2(实为3种不同PSS序列),SSS取值为0...167(实为168种不同SSS序列),利⽤上述公式可得PCI的范围是从0...503,因此在物理层存在504个PCI。
(2) 互操作的内容、含义。
2.熟悉单验流程、单验达标标准,⼲扰排查和互操作的内容;3.单验报告⾥的每个部分的内容要熟悉,各类信令流程要熟悉,⾄少是主要的需熟悉;4.RSRP、SINR、模三⼲扰的含义或原因,能解释清楚、速率优化的⽅法、天馈调整的⽬的意义、天线原理,CXT&CXA是否使⽤过,或是华为软件⾥都有哪些参数平时⼯作中是要注意的,都有什么含义;5.RF优化速率提升、DT测试平均sinr值是多少、三四类终端的含义以及中兴和华为现有的⼀些终端是哪类终端,kpi指标要熟悉;6.覆盖优化的内容;7.掉线原因和解决⽅法、⼲扰分类,建议先分⼤类再说⼩⽅⾯;8.质差的原因和解决⽅法上⾏质差判断:(1)、查看上⾏SINR值(2)、查看UE发射功率(3)、查看上⾏MCS分布(4)、查看⽆⽤户时RSSI值是否异常处理思路:(1)、查看驻波⽐是否正常(2)、覆盖情况(3)、上⾏SINR调整开关是否打开(4)、上⾏功率控制的P0设置是否正常(5)、正常情况下,20M RSSI为-100dVm,若异常,则进⾏PRB轮循,看那些RB受到⼲扰,再分析是杂散、阻塞、互调⼲扰。
9.簇优化的⽬的,⽅法;⽬的:同⼀区域的若⼲基站单站优化完成后,针对由这些基站所组成的连续区域的优化就是簇优化。
簇优化是⼯程优化重要的组成部分,其⽬的是保证簇内的连续覆盖和良好的信号质量;保证簇内各项CS/PS业务使⽤的连续性;保证簇内覆盖率、接通率、掉话率等各项指标的良好。
LTE测试面试问题汇总

LTE测试⾯试问题汇总LTE⾯试问题汇总1.LTE测试⽤什么软件?什么终端?答:LTE测试前台测试使⽤华为出的测试软件GENEX Probe,后台分析使⽤GENEX Assistant ;测试终端有:CPE(B593s)、⼩数据卡(B398和B392)、TUE2.LTE测试中关注哪些指标?答:LTE测试中主要关注PCI、RSRP(接收功率)、SINR(信号质量)、PUSCH Power(UE的发射功率)、传输模式(TM3为双流模式)、上下⾏速率、掉线率、连接成功率、切换成功率…………3.UE的发射功率多少?答:LTE中UE的发射功率由PUSCH Power 来衡量,最⼤发射功率为23dBm;4.对mimo了解多少,说⼀下?答:概述:MIMO 表⽰多输⼊多输出。
读/maimo/或/mimo/,通常美国⼈读前者,英国⼈读后者,国际上研究这⼀领域的专家较多的都读/maimo/。
在第四代移动通信技术标准中被⼴泛采⽤,例如IEEE 802.16e (Wimax),长期演进(LTE)。
在新⼀代⽆线局域⽹(WLAN)标准中,通常⽤于IEEE 802.11n,但也可以⽤于其他802.11 技术。
MIMO 有时被称作空间分集,因为它使⽤多空间通道传送和接收数据。
只有站点(移动设备)或接⼊点(AP)⽀持MIMO 时才能部署MIMO。
优点:MIMO 技术的应⽤,使空间成为⼀种可以⽤于提⾼性能的资源,并能够增加⽆线系统的覆盖范围。
⽆线电发送的信号被反射时,会产⽣多份信号。
每份信号都是⼀个空间流。
使⽤单输⼊单输出(SISO)的系统⼀次只能发送或接收⼀个空间流。
MIMO 允许多个天线同时发送和接收多个空间流,并能够区分发往或来⾃不同空间⽅位的信号。
多天线系统的应⽤,使得多达min(Nt,Nr)的并⾏数据流可以同时传送。
同时,在发送端或接收端采⽤多天线,可以显著克服信道的衰落,降低误码率。
⼀般的,分集增益可以⾼达Nt*Nr。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
LTE路测问题分析归纳汇总一、Probe测试需要重点关注参数无线参数介绍➢PCC:表示主载波,SCC:表示辅载波,目前LTE(R9版本)都采用单载波的,到4G(R10版本)有多载波联合技术就表示辅载波。
➢PCI:物理小区标示,范围(0-503)共计504个。
➢RSRP:参考信号接收电平,基站的发射功率,范围:-55 < RSRP <-75dbm。
➢RSSQ:参考信号接收质量,是RSRP和RSSI的比值,当然因为两者测量所基于的带宽可能不同,会用一个系数来调RSRQ=N*RSRP/RSSI。
➢RSSI:接收信号强度指示,表示UE所接收到所有信号的叠加。
➢SINR:信噪比,是接收到的有用信号的强度与接收到的干扰信号(噪声和干扰)的强度的比值,Average SINR>20➢Transmission mode:传送模式,一共有8种,TM1表示单天线传送数据,TM2表示传输分集(2个天线传送相同的数据,在无线环境差(RSRP和SINR差)情况下,适合在边缘地带),TM3表示开环空间复用(2个天线传送不同的数据,速率可以提升1倍),TM4表示闭环环空间复用,TM5表示多用户 mimo,TM6表示rank=1的闭环预编码,TM7表示使用单天线口(单流BF),TM8表示双流BF。
Transmission mode=TM3。
➢Rank Indicator:表示层的意思,rank1表示单层,速率低,rank2表示2层,速率高。
Rank Indicator = Rank 2➢PDSCH RB number:表示该用户使用的RB数。
这个值看出,该扇区下大概有几个用户。
(20M带宽对应100个RB,15M带宽对应75个RB,10M带宽对应50个RB,5M带宽对应25个RB,3M带宽对应15个RB,1.4M带宽对应6个RB)多用户可以造成速率低原因之一。
➢PDCCH DL Grant Count:下行时域(子帧)调度数,PDCCH DL Grant Count >950。
例如:上下行时域调度数的算法:一个无线帧是10ms,1s就有100个无线帧,按5ms的转换周期,常规子帧上下行配比1:3,特殊子帧3:9:2来计算,每秒下行满调度数=3*100*2=600。
每秒上行满调度数=1*100*2=200.按5ms转换周期,常规子帧上下行配比1:3,特殊子帧10:2:2来计算,每秒下行满调度数=(3+1)*100*2=800。
每秒上行满调度数=1*100*2=200;特殊子帧10:2:2时DwPTS也可以用来做下载。
➢PCC MAC :下行MAC层速率:客户要求:PCC MAC>85Mbps。
➢Serving and Neighbor cells 这里最好是只显示serving cell,如果显示了neighbour cell,那么neighbour cell 的RSRP与serving cell的RSRP 相差15 dbm。
➢SRS:探测参考信号天线测量介绍➢TX antenna 2表示基站有2个发射天线。
➢RX antenna 2表示UE有2个发射天线,这样就可以实现MOMO技术,速率提升一倍。
➢如果看到antenna0和antenna1的RSRP值相差较大,则UE(终端)的性能可能有问题、或者测试点选择有问题、或基站天馈系统存在问题,需要排查验证。
附:MIMO参数介绍➢2T2R SFBC表示传输分集,速率不高。
➢2T2R OL SM表示空间复用,速率高。
BLER参数介绍误码率在10%以内属于正常DL MCS参数介绍LTE(3.9G)中下行调制有3中:QPSK (1个相位有2个信息)、16QAM(1个相位有4个信息)和64QAM(1个相位有6个信息),采用64QAM调制,速率高,它是根据无线环境自动选择编码调制的。
调度的最高阶是28,对应是64QAM ,调用的阶数高,说明速率高,调用阶数低则是速率低,具体的阶数对应的编码调制,可以查看DL PCC Code1 Modulation。
29对应是QPSK的误码率,30对应的是16QAM的误码率,31对应的是64QAM的误码率。
混合自动重传请求参数介绍这个也反映误码的情况,NACK表示重传,ACK确认。
终端状态参数介绍可以查卡的IMSI号数据导出、合并、分割选择时间点,根据需要选择开始时间和结束时间,并设置相关路径,Done二、LTE前台常见信令流程及说明1、开机附着流程UE刚开机时,先进行物理下行同步,搜索测量进行小区选择,选择到一个合适或者可接纳的小区后,驻留并进行附着过程。
附着流程图如下:图5 正常开机附着流程开机附着流程说明:1)、步骤1~5会建立RRC连接,步骤6、9会建立S1连接,完成这些过程即标志着NAS signalling connection建立完成,见24.301。
2)、消息7的说明:UE刚开机第一次attach,使用的IMSI,无Identity过程;后续,如果有有效的GUTI,使用GUTI attach,核心网才会发起Identity过程(为上下行直传消息)。
3)、消息10~12的说明:如果消息9带了UE Radio Capability IE,则eNB不会发送UECapabilityEnquiry消息给UE,即没有10~12过程;否则会发送,UE上报无线能力信息后,eNB再发UE Capability Info Indication,给核心网上报UE的无线能力信息。
为了减少空口开销,在IDLE下MME会保存UE Radio Capability信息,在INITIAL CONTEXT SETUP REQUEST消息会带给eNB,除非UE在执行attach或者"first TAU following GERAN/UTRAN Attach" or "UE radio capability update" TAU过程(也就是这些过程MME不会带UE Radio Capability信息给eNB,并会把本地保存的UE Radio Capability信息删除,eNB会问UE要能力信息,并报给MME。
注:"UE radio capability update" TAU is only supported for changes of GERAN and UTRAN radio capabilities in ECM-IDLE.)。
在CONNECTED下,eNB会一直保存UE Radio Capability信息。
UE 的E_UTRAN无线能力信息如果发生改变,需要先detach,再attach。
4)、发起UE上下文释放(即21~25)的条件:eNodeB-initiated with cause e.g. O&M Intervention, Unspecified Failure, User Inactivity, Repeated RRC signalling Integrity Check Failure, Release due to UEgenerated signalling connection release, etc.; or-MME-initiated with cause e.g. authentication failure, detach, etc.5)、eNB收到msg3以后,DCM给USM配置SRB1,配置完后发送msg4给UE;eNB 在发送RRCConnectionReconfiguration前,DCM先给USM配置DRB/SRB2等信息,配置完后发送RRCConnectionReconfiguration给UE,收到RRCConnectionReconfigurationComplete后,控制面再通知用户面资源可用。
6)、消息13~15的说明:eNB发送完消息13,并不需要等收到消息14,就直接发送消息15。
7)、如果发起IMSI attach时,UE的IMSI与另外一个UE的IMSI重复,并且其他UE 已经attach,则核心网会释放先前的UE。
如果IMSI中的MNC与核心网配置的不一致,则核心网会回复attach reject。
8)、消息9的说明:该消息为MME向eNB发起的初始上下文建立请求,请求eNB建立承载资源,同时带安全上下文,可能带用户无线能力、切换限制列表等参数。
UE的安全能力参数是通过attach request消息带给核心网的,核心网再通过该消息送给eNB。
UE的网络能力(安全能力)信息改变的话,需要发起TAU。
2、寻呼流程寻呼的发送由网络向空闲态或连接态的UE发起Paging消息会在UE注册的所有小区发送(TA范围内)主要有一下2种情况:核心网触发:通知UE接收寻呼请求(被叫,数据推送)eNodeB触发:通知系统消息更新以及通知UE接收ETWS等信息在S1AP接口消息中,MME对eNB发paging消息,每个paging消息携带一个被寻呼UE信息eNB读取Paging消息中的TA列表,并在其下属于该列表内的小区进行空口寻呼若之前UE已将DRX消息通过NAS告诉MME,则MME会将该信息通过paging消息告诉eNB空口进行寻呼消息的传输时,eNB将具有相同寻呼时机的UE寻呼内容汇总在一条寻呼消息里寻呼消息被映射到PCCH逻辑信道中,并根据UE的DRX周期在PDSCH上发送寻呼的读取UE寻呼消息的接收遵循DRX的原则:UE根据DRX周期在特定时刻根据P-RNTI读取PDCCHUE根据PDCCH的指示读取相应PDSCH,并将解码的数据通过寻呼传输信道(PCH)传到MAC层。
PCH传输块中包含被寻呼UE标识(IMSI或S-TMSI),若未在PCH上找到自己的标识,UE再次进入DRX状态3G中UE也遵循DRX周期读取寻呼消息,但有专用的寻呼信道PICH和PCH3、S1切换流程S1切换流程与X2切换类似,只不过所有的站间交互信令及数据转发都需要通过S1口到核心网进行转发,时延比X2口略大。
协议36.300中规定eNodeB间切换一般都要通过X2接口进行,但当如下条件中的任何一个成立时则会触发S1接口的eNodeB间切换:(1)源eNodeB和目标eNodeB之间不存在X2接口;(2)源eNodeB尝试通过X2接口切换,但被目标eNodeB拒绝。
从LTE网络结构来看,可以把两个eNodeB与MME之间的S1接口连同MME实体看做是一个逻辑X2接口。
相比较于通过X2接口的流程,通过S1接口切换的流程在切换准备过程和切换完成过程有所不同。
S1切换的前提条件:目标基站和源基站没有配置X2链路,或是配置的X2链路不可用。
