常用瓦楞纸箱包装设计制作尺寸表
5-瓦楞纸箱结构设计(包装设计)
5
3
分切 压痕 开槽 制造商接头
TJ 胶带粘合 GJ 黏合剂粘合 SJ U形钉钉合
箱面与摇盖
UP
知识点：瓦楞纸板箱形标准（1）
国际纸箱箱型标准（International Fibreboard Case Code）
基型 即基本箱型，用4～8位阿拉伯数字表示：
箱型种类
箱型序号
（3）错列排列列数优化值域 列数优化值域就是在错列排列中，当行 数一定时，奇数行排列列数在该值范围内则 空间利用率一定优于齐列排列，而且数值越 大，空间利用率越高，而在该值域范围之外， 空间利用率一定低于齐列排列。
RL
二、理想尺寸比例与最佳尺寸比例 1、尺寸比例 尺寸比例定义如下： L : B : H
如果综合考虑纸板用量、抗压强度、堆码状 态、美学因素等条件，则0201 箱形比例以 L : B : H = 1.5:1:1为最佳。 寻找相应的L 与B。 则， 1140 560 120 2.04 :1: 0.21 840 760 120 1.11:1: 0.16 距1.5:1:1 相差甚远，故舍弃。
3.外尺寸 外尺寸计算公式如下：
X o X max t K
将后两项常数合并，仍用表示：
X o X max K
式中
Xo
X max
K
——纸箱外尺寸，㎜ ——纸箱最大制造尺寸，㎜ ——纸箱外尺寸修正系数，㎜
第四节 瓦楞纸箱强度设计
一、影响瓦楞纸箱强度的因素
基本因素包括： ①原纸强度 ②瓦楞楞型 ③瓦楞纸板种类 ④瓦楞纸板含水率 ⑤流通领域中外界环境的影响 可变因素包括： ①箱型与箱形（尺寸比例） ②印刷面积与开孔位置 ③瓦楞纸箱制造技术 ④制箱设备缺陷 ⑤质量管理。
包装设计表格集锦
紧度（≥）
g/cm3
0.72
0.70
0.65
0.60
0.60
耐破指数
200~230g/m2
≥250 g/m2
KPa m2/g
2.95
2.75
2.65
1.5
5.2
4.9
横向环压指数
200~230g/m2
≥250 g/m2
N m/g
8.40
9.70
8.40
6.00
5.20
4.90
横向耐折度
瓦楞纸箱制造尺寸修正系数
楞型
L1
L2
B1
B2
H
02
日本
美国
02
日本
美国
02
日本
美国
02
日本
美国
02
日本
美国
A
6
6
6.4
4
4
4.8
6
6
6.4
3
3
4.8
9
9
11
B
3
3
3.2
2
2
1.6
3
3
3.2
2
2
1.6
6
6
7.9
C
5
/
/
3
/
/
5
/
/
3
/
/
8
/
/
E
2
2
/
1
1
/
2
2
/
1
1
/
3
3
/
AA
11
/
/
7
/
/
常用瓦楞纸箱包装设计制作尺寸表
方版:90*90mm 90*mm
IC卡：
85x54MM
三折页广告：
标准尺寸:(A4)210mm x 285mm
普通宣传册：
标准尺寸:(A4)210mm x 285mm
文件封套：
标准尺寸:220mm x 305mm
招贴画：
标准尺寸:540mm x 380mm
瓦楞纸箱是一种应用最广的包装制品用量一直是各种包装制品之首
纸引未来
瓦楞纸板经过模切、压痕、钉箱或粘箱制成瓦楞纸箱。瓦楞纸箱是一种应用最广的包装制品，用量一直是各种包装制品之首。包括钙塑瓦楞纸箱。那么常用瓦楞纸箱包装设计制作尺寸表又是多少呢？
名片：
横版:90*55mm<方角>85*54mm<圆角>
挂旗：
标准尺寸:8开376mm x 265mm
4开540mm x 380mm
手提袋：
标准尺寸:400mm x 285mm x 80mm
信纸、便条：
标准尺寸:185mm x 260mm 210mm x 285mm

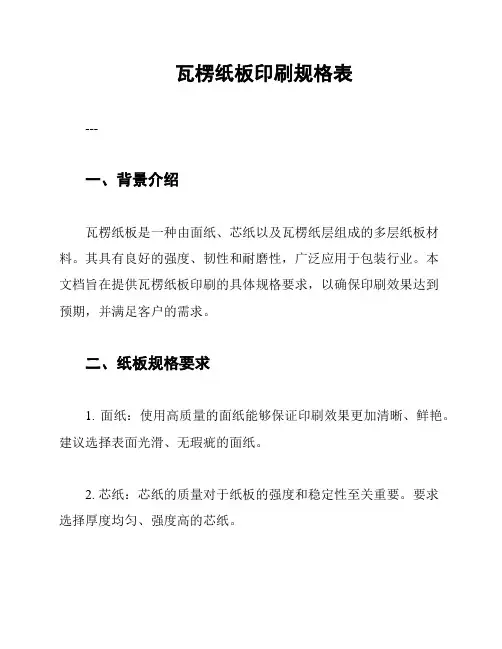

瓦楞纸板印刷规格表
瓦楞纸板印刷规格表---一、背景介绍瓦楞纸板是一种由面纸、芯纸以及瓦楞纸层组成的多层纸板材料。
其具有良好的强度、韧性和耐磨性，广泛应用于包装行业。
本文档旨在提供瓦楞纸板印刷的具体规格要求，以确保印刷效果达到预期，并满足客户的需求。
二、纸板规格要求1. 面纸：使用高质量的面纸能够保证印刷效果更加清晰、鲜艳。
建议选择表面光滑、无瑕疵的面纸。
2. 芯纸：芯纸的质量对于纸板的强度和稳定性至关重要。
要求选择厚度均匀、强度高的芯纸。
3. 瓦楞纸层：瓦楞纸层的厚度和密度决定了纸板的刚性和耐压性。
根据不同的包装需求选择相应的瓦楞纸层类型。
4. 瓦楞纸板厚度：根据具体需求选择合适的瓦楞纸板厚度。
一般可选择3层、5层或7层的瓦楞纸板。
三、印刷规格要求1. 印刷颜色：根据设计要求确定需要印刷的颜色种类和数量。
常见的印刷颜色包括单色、双色和全彩印刷。
2. 印刷精度：印刷精度是指印刷图案的清晰度和准确度。
要求印刷图案的边缘清晰、色彩饱满，并保证不模糊、不脱落。
3. 印刷面积：根据包装尺寸和设计要求确定印刷面积。
印刷面积过大或过小都会影响印刷效果和包装质量。
4. 印刷方式：常见的瓦楞纸板印刷方式包括胶印、丝网印刷和柔版印刷。
根据具体情况选择合适的印刷方式。
5. 印刷防水性：如果包装需要具备防水功能，要求使用具有一定防水性能的印刷墨水和印刷工艺。
6. 印刷效果设计：印刷效果设计包括纹理、图案和文字等方面的设计。
根据产品特性和品牌形象进行合理的设计。
四、品质控制要求1. 检验标准：制定适用于瓦楞纸板印刷的检验标准，以确保印刷质量符合客户要求和相关法规标准。
2. 检验方法：制定合适的检验方法，包括目视检验和仪器检验，以对印刷效果进行全面和准确的评估。
3. 抽样方法：根据国家标准和客户要求，确定合适的抽样方法，以保证样品的代表性和测试结果的可靠性。
4. 品质要求：印刷品质要求包括图案的清晰度、色彩的准确性、印刷面的平整度和无明显瑕疵等方面。
瓦楞纸板包装规格表
瓦楞纸板包装规格表引言本文档主要旨在提供瓦楞纸板包装规格表，以便于在进行产品包装时能够准确选择适合的包装材料规格。
瓦楞纸板是一种常用的包装材料，具有轻便、环保、坚固等特点，适用于各种行业的产品包装。
通过本规格表，我们希望能够为您提供全面的包装规格选择参考，以满足您的不同需求。
瓦楞纸板规格分类瓦楞纸板的规格主要由瓦楞纸板的层数、瓦楞高度和纸板厚度组成。
根据这些因素的不同组合，我们将瓦楞纸板分为以下几种规格：1. 单层瓦楞纸板（Single Wall）：由一层瓦楞纸夹两层面纸构成，适用于一般轻型产品的包装。
2. 双层瓦楞纸板（Double Wall）：由两层瓦楞纸夹三层面纸构成，具有更强的抗冲击性能，适用于重型或易碎产品的包装。
3. 三层瓦楞纸板（Triple Wall）：由三层瓦楞纸夹四层面纸构成，对抗冲击能力更强，适用于重型和超重型产品的包装。
瓦楞纸板规格参数以下是瓦楞纸板规格常见参数的说明：1. 瓦楞高度：指瓦楞纸板的纵向高度，一般以英寸或毫米为单位进行表示。
2. 纸板厚度：指纸板的厚度，以Caliper（卡铺）为单位进行表示，常见的单位有磅、点和毫米。
3. 受载能力：瓦楞纸板的受力能力，可以根据产品重量和包装形式选择适当的规格。
注意事项1. 根据产品的重量、尺寸和包装需求合理选择瓦楞纸板的规格，确保包装的安全性。
2. 在包装过程中，注意避免湿度、温度等环境因素对瓦楞纸板的影响。
3. 严禁使用损坏、变形或过期的瓦楞纸板进行包装。
结论通过本文档提供的瓦楞纸板包装规格表，您可以根据产品的需求选择合适的规格，保证包装的安全性和质量。
在包装过程中，请遵守注意事项，合理利用瓦楞纸板的特点，为产品提供有效的保护。
如需更详细的规格信息，请与我们的销售团队联系，我们将为您提供最佳的瓦楞纸板包装解决方案。
瓦楞纸箱的尺寸设计
瓦楞纸箱的尺寸设计 12009年03月26日星期四 11:15瓦楞纸箱的最主要的用途莫过于包装物品，但是如果纸箱出现了尺寸偏差，那就等于犯了致命的错误。
很多业内人士都会觉得纸箱的尺寸管理控制是最基本的，也是最简单的，但是作为瓦楞纸箱的用户往往不会这样认为，尺寸问题直接决定纸箱的价值。
尺寸合适客户才会接受使用。
尺寸不合适，其他项目做得再好，也无济于事。
但是要想真正的管理好、控制好纸箱的尺寸却是非常系统的工作。
因此，把简单的事情一次作对，是最经济的、最科学的管理。
把好尺寸是“奠基石”瓦楞纸箱的尺寸有三种形式：外尺寸、制造尺寸、内尺寸。
这三种形式都是由纸箱的长度、宽度和高度共同来组成的。
因此，具体的表述上分为外长宽高、内长宽高、制造长宽高。
外尺寸即为从瓦楞纸箱外部量取的体积的大小，一般作为计算运费的依据和纸箱外部的标示。
内尺寸即为瓦楞纸箱支撑成型后从内部量取的面到面的距离，内尺寸的确定是根据内装物的体积大小确定的，一般情况下，内尺寸略大于内装物的体积。
制造尺寸即为根据纸箱内尺寸换算出的生产工艺尺寸，一般按照制造尺寸下单和调整压线进行生产操作。
外尺寸、内尺寸、制造尺寸三者之间的关系：（以0201型纸箱为例）外尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度*瓦楞纸板的层数（2层）外尺寸高=内尺寸高+瓦楞纸板厚度*瓦楞纸板的层数（包括内外摇盖共4层）制造尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度÷2*瓦楞纸板的层数制造尺寸高=内尺寸高+瓦楞纸板厚度÷2*瓦楞纸板的层数在国家标准中还有一项综合尺寸，纸箱的综合尺寸即为纸箱内尺寸长宽高之和。
在上述三种尺寸中，制造尺寸是相对较灵活的，是根据不同的瓦楞纸板的厚度、不同的压线成型设备以及不同的成型工艺而随时变化，因此掌握好制造尺寸是控制纸箱尺寸的第一步。
异型纸箱也是如此，不管有几层瓦楞纸板，内尺寸都要加上这些瓦楞纸板的总厚度，才是纸箱的外尺寸。
科学设计是“预防针”设计瓦楞纸箱的大小首先要进行内尺寸的设计。
瓦楞纸箱的箱型及其尺寸设计
瓦楞纸箱的箱型及其尺寸设计随着近年来各行业对瓦楞纸箱用量的增多，用户对其功能也提出了更高的要求。
在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。
在这样的情况下，瓦楞纸箱的结构及尺寸设计也显得日益重要。
一、瓦楞纸箱的箱型标准纸箱的尺寸设计先从确定产品性质及箱型开始。
先确定了箱型才能对各个部分的尺寸进行设计和计算。
（一）国际纸箱箱型标准国际瓦楞纸箱的箱型标准有两大类，一类是经国际瓦楞纸板协会批准，由欧洲瓦楞纸板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。
国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。
统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。
不同厂家改型后缀码所代表的箱型不同，但同厂家应该是唯一专用的。
后缀码方便建立CAD/CAM库或专用箱图库。
如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。
一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。
02型也有插底结构，其特点是防止所装物品从底部漏出。
02型瓦楞纸箱在运输时呈平板状，使用时装入内装物封合摇盖，应用最广。
（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，。
本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。
目前我国常用的瓦楞纸箱主要是标准中的02类，即美、日标准中的A型箱。
02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。
瓦楞纸箱的外径尺寸、内径尺寸及制造尺寸的分析
瓦楞纸箱的外径尺寸、内径尺寸及制造尺寸的分析在瓦楞纸箱加工过程中，我们常常遇到纸箱尺寸的问题。
大部分企业是按外径尺寸加工纸箱，对于什么是制造尺寸不清楚。
瓦楞纸箱使用企业也并没有因纸箱尺寸问题提出异议。
外径尺寸、内径尺寸与制造尺寸是否有区别？为什么在瓦楞纸箱生产过程中，要换算成制造尺寸？在理论上得出的结论和实践中的结果是否有出路？带着这些问题我们进行下面的分析和研究。
一、长方体的体积计算公式我们知道长方体是由4组平行线组成，计算公式是长×宽×高。
两点成一线，三点成一面。
假设长方体的尺寸为：长400mm ，宽300mm ，高200mm 。
二、长方体的表面积的计算公式长方体的表面积是由六个面组成，所以：面积＝2（长×高）＋2（长×宽）＋2（高×宽）＝2 【（长×高）＋（长×宽）＋（高×宽）】＝2【长×（高＋宽）＋（高×宽）】三、瓦楞纸箱的展开面积公式如果按上述展开面积计算瓦楞纸箱的展开面积的话，纸板利用率太低了。
我们把上、下长×宽分别取二分之一，纸板的利用率提高了很多。
但仍浪费了2（宽×宽）的面积。
其计算公式为：２（长＋宽）×（宽＋高）。
所以瓦楞纸箱的展开面积比纸箱的表面积大了2（宽×宽）。
为了方便记忆，我们把前后（长×高）称正唛，左右（高×宽）称侧唛，上（1/2长×宽）称上摇盖，把下（1/2长×宽）称下摇盖，把上（1/2宽×宽）称上内摇盖，把下（1/2宽×宽）称下内摇盖。
正唛、侧唛、上摇盖、下摇盖、上内摇盖和下内摇盖都是二个面积。
四、接舌由于纸箱是盛物体的容器，所以在加工时，需要连接起来。
我们设计了连接用的接舌。
则瓦楞纸板面积公式修改为：瓦楞纸箱面积（㎡）＝【2（长＋宽）＋接舌宽】×（宽＋高）上内摇盖、下内摇盖的面积和接舌宽×（宽＋高）的面积是庸余面积，是比纸箱表面积多出来的面积。
瓦楞纸箱尺寸和强度设计
瓦楞纸箱一、瓦楞纸箱的尺寸设计瓦楞纸箱由三个尺寸组成：内尺寸，制造尺寸，外尺寸。
制造尺寸是确定箱坯上切断、开槽、压线位置的尺寸。
1、瓦楞纸箱的内尺寸以内壁为基准，箱内三个方向上的有向尺寸称为纸箱的内尺寸。
（1） 内尺寸确定的因素：①内装物最大外尺寸；②内装物排列方式；③内装物公差系数；④内装物隔衬与缓冲件的相关尺寸。
（2） 内尺寸计算公式除错列排列的圆柱形内装物以外，其他内装物的瓦楞纸箱内尺寸计算公式如 下：k T n d n x X x x i '++-+=)1(max式中：i X ――纸箱内尺寸，mmmax x ――内装物最大尺寸，mmx n ――内装物排列数目d ――内装物公差系数，mmT ――衬格或缓冲件总厚度，mmk '――内尺寸修正系数，mm上式中如果x n ＝1，T ＝0，则：i X ＝max x +k '这是单件内装物的瓦楞纸箱内尺寸计算公式。
内装物公差系数d 如下取值：中包装盒：±（1～2）mm/件；针棉织品： ±3mm ；硬质刚性品：+（1～2）mm/件。
确定纸箱内尺寸的原则是，既要保证产品能顺利地装入箱内，又不使产品在 箱内有明显的移动空间。
因此通常情况下纸箱内尺寸都应稍大于内装物外轮廓尺寸。
内尺寸修正系数k '取值件表：'2、瓦楞纸箱的制造尺寸制箱时的下料尺寸称为纸箱的制作尺寸。
制造尺寸以展开的箱坯上的压痕线 为度量的基准。
分切机上的压痕棍在压线位置上压出的是一条沟，压线是这条沟槽的中心线。
（1）、纸箱长、宽、高的制造尺寸。
用k 表示内尺寸的修正系数，可将纸箱长、宽、高的制造尺寸表示为：k X X i +=由于箱坯加工难免有些误差，而且压线后纸板有些收缩，因此实际的修正系数稍大于纸板的厚度，如表所示为常用的开槽箱型0201型瓦楞纸箱的修正系数取值(表中2L 为接头所在边，2B 为与接头接合边，考虑到纸板折叠时产生的厚度，它们均取较小值)：（2）、纸箱接头的制造尺寸。
瓦楞纸箱尺寸的设计
编辑本段相册制作
1．启动ppt，新建一个空白演示文稿。 依次单 击“插 入”菜 单中的 “图片 ”，选 择“新 建相册 ”命令 ，弹出 “相册 ”对话 框。
2．相册的图片可以选择磁盘中的图片文 件（单 击“文 件/磁 盘”按 钮）， 也可以 选择来 自扫描 仪和数 码相机 等外设 中的图 片（单 击“扫 描仪/照 相机” 按钮） 。通常 情况下 ，我们 单击“ 文件/磁 盘”按 钮选择 磁盘中 已有的 图片文 件。
B. RH对堆码状态的影响
图5-62 纸箱RL对堆码载荷的影响
（4）美学因素 当代造型美学常用比例有：
A.黄金分割比例 B.整数比例 C.直角比例
4．最佳尺寸比例
图5-65 0201型纸箱纸板用量计算图
三、瓦楞纸箱尺寸设计 1．内尺寸
（1）内尺寸确定因素 a.内装物最大外尺寸； b.内装物排列方式； c.内装物公差系数； d.内装物隔衬与缓冲件的相关尺寸。
a. 当错列排列列数在列数优化值域范围内，可以提高圆 柱体内装物在包装中的空间利用率，从而达到减量化 及降低生产、运输、仓储成本的目的。
b. 列数优化值域与圆柱体内装物的大小即直径D无关。
2、制造尺寸 （1）箱体长、宽、高度制造尺寸计算公式
XXi (n1a)t
式中
—X—瓦楞纸箱长、宽、高度制造尺寸，㎜ ——X i 纸箱内尺寸，㎜ ——t 瓦楞纸板计算厚度，㎜ —— n 1 由内向外纸板层数 —— a 箱面系数
图5-67 瓦楞纸箱内尺寸、外尺寸与制造尺寸的关系 （a）“└┘”形结构 （b）“∟ ”形结构
（2）对接摇盖制造尺寸
F B1 xf 2
式中 F——纸箱对接摇盖宽度，㎜ B1——纸箱非接合端面宽度制造尺寸，㎜ Xf——摇盖伸长系数，㎜
瓦楞纸箱的箱型及其尺寸设计
瓦楞纸箱的箱型及其尺寸设计瓦楞纸箱的箱型及其尺寸设计随着近年来各行业对瓦楞纸箱用量的增多，用户对其功能也提出了更高的要求。
在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。
在这样的情况下，瓦楞纸箱的结构及尺寸设计也显得日益重要。
一、瓦楞纸箱的箱型标准纸箱的尺寸设计先从确定产品性质及箱型开始。
先确定了箱型才能对各个部分的尺寸进行设计和计算。
（一）国际纸箱箱型标准国际瓦楞纸箱的箱型标准有两大类，一类是经国际瓦楞纸板协会批准，由欧洲瓦楞纸板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。
国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。
统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。
不同厂家改型后缀码所代表的箱型不同，但同厂家应该是唯一专用的。
后缀码方便建立CAD/CAM库或专用箱图库。
如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。
一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。
02型也有插底结构，其特点是防止所装物品从底部漏出。
02型瓦楞纸箱在运输时呈平板状，使用时装入内装物封合摇盖，应用最广。
（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，。
本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。
目前我国常用的瓦楞纸箱主要是标准中的02类，即美、日标准中的A型箱。
02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。
包装纸箱规格尺寸设计标准
包装纸箱规格尺寸设计标准包装纸箱规格尺寸设计标准是根据产品的尺寸和重量来确定的，以保证产品在运输和储存过程中的安全和便利。
以下是一般情况下包装纸箱规格尺寸设计的标准：1. 尺寸设计：- 纸箱长度（L）：产品长度的1.2倍加上2cm以提供充足的空间。
- 纸箱宽度（W）：产品宽度的1.2倍加上2cm以提供充足的空间。
- 纸箱高度（H）：产品高度的1.2倍加上2cm以提供充足的空间。
2. 重量设计：- 纸箱厚度（T）：根据产品的重量和易碎性来选择合适的纸张厚度。
一般情况下，产品重量大于10kg时，建议选择5层瓦楞纸板；重量小于10kg时，选择3层瓦楞纸板即可。
- 底部承重设计：根据产品的重量和尺寸来确定纸箱底部的承重能力。
一般情况下，纸箱底部的承重能力应为产品重量的2倍以上，以确保产品在运输过程中不易受损。
- 打包方式设计：根据产品的特性和包装需求来选择合适的打包方式，如双面粘合、折叠式等。
3. 材料选择：- 瓦楞纸板材质：一般情况下，根据产品的重量和易碎性来选择合适的瓦楞纸板材质。
常见的瓦楞纸板材质有A型、B型、C型和E型，其中E型的抗压能力最高，适用于重物或易碎物品的包装。
- 覆膜材料选择：根据产品的特性和运输环境来选择合适的覆膜材料，如防水膜、防尘膜等，以保护产品不受外界环境的影响。
4. 堆码设计：- 堆码高度：根据纸箱的承重能力和稳定性来确定堆码的高度。
一般情况下，纸箱的堆码高度不宜超过1.5米，以确保产品在储存和运输过程中的安全稳定。
总结：包装纸箱规格尺寸设计标准的主要考虑因素包括产品的尺寸和重量、纸箱的结构和材料、堆码的高度等。
通过合理设计和选择适当的包装纸箱规格尺寸，可以确保产品的安全运输和储存，并提高包装的效率和经济性。
同时，还应根据具体产品的特性和需求进行个性化的设计和优化。
瓦楞纸箱尺寸测量标准
瓦楞纸箱尺寸测量标准
瓦楞纸箱属于包装类纸箱，可以进行循环使用，在日常生活中的应用非常广泛，并且价格也十分便宜。
瓦楞纸箱尺寸标准为：第一、单瓦楞纸箱，有1类b和2类c两种种类。
1类b的纸箱代号为BS-1.1到BS-1.5，而2类b纸箱的纸箱代号为BS-2.1到BS2.5。
所对应的装物最大质量为5 kg、10 kg、20 kg、30 kg、40kg，对应的最大综合尺寸a/mm为700mm、1000mm、1400mm、1750mm、2000mm。
1类纸箱主要用于装运物流条件比较恶劣的环境下，对物品的保护性更好。
第二、双瓦楞纸箱，也有1类b和2类c两种种类。
1类b的纸箱代号为BD-1.1到BD-1.5，而2类b纸箱的纸箱代号为BS-2.1到BS2.5。
所对应的装物最大质量为15 kg、20 kg、30 kg、40 kg、55kg，对应的最大综合尺寸a/mm为1000 mm、1400 mm、1750 mm、2000 mm、2500 mm。
而2类纸箱主要是用于装运物流条件比较好的环境下，价
格方面相比要便宜一些。
最如果需要瓦楞纸箱最好到专业可靠、正规的厂家去采购，这样采购的瓦楞纸箱才会有所保障。
瓦楞纸箱尺寸设计1
hmax=120
Q型排列
解：查表 取 代入公式，得
k’L=5 k’B=5 k’H=4 d=1
Li=140×4+(4－1)+5=568(mm)
BHii==119200××23++((23－－11))++54==338666((mmmm))
2、制造尺寸 ①箱体长度、宽度、高度制造尺寸计算公式
X=Xi+t
式中 X ——瓦楞纸箱长度、宽度或高度制造尺寸（mm）； Xi——纸箱内尺寸（mm）； t——瓦楞纸板厚度（mm）。
在实际生产中要根据具体情况加适当修正常数，
X=Xi+t+k
在实际设计中，纸板厚度t再加上1—3（mm）的 修正系数而合并成一个常数，仍用k表示。
式中
X=Xi+k
X ——瓦楞纸箱制造尺寸（mm）； Xi——纸箱内尺寸（mm）； k ——纸箱制造尺寸修正系数（mm）。
L1=Li+kL1=568+6=574(mm) L2=Li+kL2=568+4=572(mm) B1=Bi+kB1=386+6=392(mm) B2=Bi+kB2=386+3=389(mm) H2=Hi+kH=366+9=375(mm) J=35(mm)
F=B1/2+xf=392/2+2=198(mm)
求： L0、B0、H0
解：查表 K=6 L0=L+K=574+6=580(mm) B0=B+K=392+6=398(mm) H0=H+K=375+6=381(mm)
Xi=xmaxnX=d(nX-1)+k’+T
a型瓦楞纸尺寸标准
A型瓦楞纸尺寸标准一、纸箱内径尺寸A型瓦楞纸板的内径尺寸是根据纸箱的形状和尺寸要求进行设计的。
一般来说，纸箱内径尺寸是指纸箱内部的空间尺寸，包括长、宽和高。
这些尺寸通常以毫米（mm）为单位进行标注。
例如，一个常见的A型瓦楞纸箱内径尺寸为：500 x 600 x 400 mm。
二、纸箱外径尺寸纸箱外径尺寸指的是纸箱外部的直径尺寸，包括长、宽和高。
这些尺寸通常以毫米（mm）为单位进行标注。
根据不同的包装需求和运输要求，纸箱外径尺寸可能会有所不同。
一般来说，纸箱外径尺寸应当考虑到运输方便、装卸安全以及货物的稳定性等因素。
三、纸板厚度A型瓦楞纸板的厚度是根据纸箱的承重能力和耐压性要求进行设计的。
一般来说，A型瓦楞纸板的厚度在2.5毫米（mm）到5毫米（mm）之间。
对于不同的包装要求，纸板的厚度会有所不同。
在选择纸板厚度时，需要考虑纸箱的承重能力和使用环境。
四、楞高A型瓦楞纸板的楞高是指瓦楞纸板表面突起的高度。
这个高度通常以毫米（mm）为单位进行标注。
一般来说，A型瓦楞纸板的楞高在2.5毫米（mm）到6毫米（mm）之间。
楞高的不同会导致纸板的硬度、抗压强度和缓冲性能等方面的差异。
根据不同的包装要求和使用环境，选择合适的楞高可以提高纸箱的性能。
五、楞数A型瓦楞纸板的楞数是指每米长度内纸板的瓦楞数量。
一般来说，A型瓦楞纸板的楞数在30个到80个之间。
楞数的增加可以提高纸板的抗压强度和缓冲性能，但也会增加生产成本和重量。
在选择楞数时，需要考虑包装要求、使用环境以及生产成本等因素。
六、填充物为了提高纸箱的缓冲性能和抗冲击能力，通常会在纸箱内部加入填充物。
填充物可以包括气泡膜、泡沫板、珍珠棉等材料。
填充物的选择应根据货物的特点和包装要求进行设计，以实现最佳的保护效果。
七、贴合方式A型瓦楞纸板的贴合方式是指将两张瓦楞纸板通过粘合剂粘合在一起的方式。
常见的贴合方式包括热压成型、冷压成型和粘合剂粘合等。
贴合方式的不同会对纸箱的强度和密封性能产生影响。
包装结构设计《瓦楞纸箱尺寸设计》
一、内装物排列方式
1．排列数目
n ＝ nL×nB×nH
n —— 瓦楞纸箱装量； nL —— 瓦楞纸箱长度方向上排列内装物数目； nB —— 瓦楞纸箱宽度方向上排列内装物数目； nH —— 瓦楞纸箱高度方向上排列内装物数目。
例1：某化妆品选用 0201型瓦楞纸箱作为外包 装，内装中包装（纸盒） 24盒，中包装外尺寸为 190×140×120 mm，试选 择合适的排列方法。
分析： 中包装盒采用立放为最佳。
即 lb∥LB
查表知，总数为24的内装物排列数目有 16种。（附表2）
将中包装盒的长度、宽度与高度分 别乘以倍数，列表如下：
例如，盒装洗衣粉在 纸箱内不允许采用平放和 侧放形式，因为平放和侧 放均会导致盒盖受压开启 而洗衣粉泄漏。
再如，一般包装瓶 在纸箱内采用立放。
所以仅考虑P型和Q 型两种方向。
而对于截面为正方形或圆形的瓶 子，其P型和Q型没有区别，所以就简 化为一种方式。
如果采用袋包装，则应 以T、V型为好，以便包装袋 承载。
距1.5:1:1相差甚远，故舍弃。
② 高度方向排列两层，先考虑4×3×2 则 P: 760×420×240
1.81:1:0.57 Q: 570×560×240
1.02:1:0.43 舍弃
③ 高度方向排列三层，先考虑4×2×3 则 P: 760×280×360
2.71:1:1.29 Q: 560×380×360
d.纸板用量较之 2:1:2 比例也不会增 加很多。
不同比例的0201箱型纸板相对用计算图：
图中百分数为不同尺寸比例的0201纸箱 较之2:1:2尺寸比例纸箱用料的增加量。
瓦楞纸箱内尺寸、制造尺寸及外尺寸计算
瓦楞纸箱内尺寸计算瓦楞纸箱也是包装中最常见的一种，但是怎么样掌握适当的尺寸是有计算方法的，当设计人员设计好包装时，便会有一个尺寸用来生产包装，通常这种尺寸有两种，我们称之为内尺寸和外尺寸。
那内尺寸和外尺寸又是怎样计算的呢？我们来共同学习一下吧。
内尺寸计算公式：XI=XmaxNx+d(Nx-1)+T+kI式中：XI——————纸箱内部尺寸，mm；Xmax—————内装物在X方向上的最大外尺寸，mm；Nx——————内装物在X方向上的排列件数；d——————中包装间隙系数，mm；T——————隔衬及缓冲厚度，mm；kI——————内尺寸xx系数，mm；如现已知：1max=400mmbmax=300mmhmax=300mmn1=10nb=2nh=2排列方式：10*2*2查瓦楞纸箱内尺寸xx系数K表，可得：KL=3mmKB=3mmKH=2mm则：Li=40*10+(10-1)*1+3=412mmBi=150*2+(2-1)*1+3=304mmHi=150*2+(2-1)1+2=303mm计算制造尺寸由内尺寸计算制造外尺寸1、制造尺寸公式：X= Xi+(ni-a)t式中： X————瓦楞纸箱长、宽、高制造尺寸（mm）Xi————纸箱内尺寸（mm)t ————瓦楞纸箱计算厚度（mm）ni————由内向外纸板层数a————系数这是理论公式，在实际生产中要根据情况加上适当的xx系数，即：X=Xi+(ni-a)t+k因为瓦楞纸板厚度与瓦楞型和纸板层数有关，(ni-a)与箱型有关，一旦楞型，纸板层数和箱型确定，纸板厚度也就基本确定，所以，在实际设计中，可将上式中的(ni-a)再加上1—3毫米的xx系数而合并成一个常数，任用K表示，则上式简化为：X=XI+K其中：X————瓦楞纸箱长宽高制造尺寸(mm)Xi————纸箱内尺寸(mm)K————制造尺寸的xx系数(mm)2、对接摇盖制造尺寸在纸箱摇盖对接封合的箱型中，摇盖尺寸理论值应为箱宽制造尺寸的1/2，但是由于摇盖回弹作用，必然在摇盖对接外产生间隙，使封箱不严造成内装物遭尘埃污染，因此，对接摇盖宽度制造尺寸都应一xx值，xx值为摇盖伸长系数X、f，则：F=B1/2+Xf其中：F————纸箱对接摇盖宽度(mm)B1————纸箱非接合端面宽度制造尺寸(mm)计算瓦楞纸箱外尺寸由制造尺寸计算瓦楞纸箱的外尺寸在流通过程中，不论运费的计算，还是箱面标志中的体积，都要以外尺寸为准，因此，在纸箱设计中，不光根据尺寸确定制造尺寸，还要根据制造尺寸计算外尺寸，计算公式：Xo————纸箱的外尺寸(mm)Xmax————纸箱最大制造尺寸(mm)K————纸箱外尺寸xx系数(mm)。
标准瓦楞纸箱尺寸
标准瓦楞纸箱尺寸
标准瓦楞纸箱的尺寸通常因国家、地区和制造商而异。
然而，在许多情况下，瓦楞纸箱的尺寸通常根据国际单位制（毫米、厘米或英寸）来表示，而其具体尺寸又会根据纸箱的类型和用途有所不同。
以下是一些常见的瓦楞纸箱尺寸的范例：
1. 常见的瓦楞纸箱尺寸（毫米）：
- 1000 x 700 x 500
- 600 x 400 x 400
- 800 x 600 x 400
- 1200 x 1000 x 800
2. 常见的瓦楞纸箱尺寸（英寸）：
- 39.37 x 27.56 x 19.69
- 23.62 x 15.75 x 15.75
- 31.50 x 23.62 x 15.75
- 47.24 x 39.37 x 31.50
这些尺寸仅供参考，实际上，瓦楞纸箱的尺寸可以根据包装需求、运输方式和所装载货物的大小和重量而有所变化。
如果你需要特定尺寸的瓦楞纸箱，建议与纸箱制造商或供应商联系，他们能够根据你的需求提供定制的尺寸和设计。
包装箱尺寸设计标准
包装箱尺寸设计标准Q/XXXXXXXXXXX有限公司企业标准Q/XX J0602－2014 包装箱尺寸设计2014－09－05发布 2014－09－10实施XXXXXXXX有限公司标准化管理科发布Q/XXJ0601-2014前言本标准根据本公司目前现状需求提出，其目的在于实现技术规范、统一和符合相关的国家行业标准。
本标准由XXXXXXXX有限公司研发中心提出并起草。
本标准为首次发布。
1 范围本标准规定了包装箱的定义、选用规则及尺寸设计。
本标准适用于本公司包装箱的制作。
2 定义2.1包装箱通常用作商品的包裹物或物品保护外层使用物，由瓦楞纸板、单层纸板或PE 加工而成。
2.2 包装箱分外箱、中箱、彩盒、PE盒等,外箱、中箱由3 选用规则3.1瓦楞纸箱的分类瓦楞纸箱按照所使用的瓦楞纸板的不同种类、内装物的最大质量及综合尺寸、预计的储运流通环境条件等将其分为20种，如表1所示。
3.2瓦楞纸板瓦楞形状为UV型，单瓦楞纸板厚度应高于表3所规定相应楞高的下限值，多层瓦楞纸板厚度应高于表2所规定相应楞高的下限值之和。
4尺寸设计4.1包装箱尺寸，统一标注内尺寸，以毫米为单位，不需注明计量单位；如采用其他单位的，则必须注明；标注方法为：长×宽×高。
4.2彩盒、PE盒内尺寸依据产品外形尺寸确定：内尺寸＝产品外形尺寸+间隙尺寸（见表3，有隔衬或缓冲件需另加）。
表 34.3外箱、中箱内尺寸:Xi=XmaxNx+d(Nx-1)+k+T式中，Xi――瓦楞纸箱内尺寸Xmax――单个内装物的最大外尺寸D――内装物公差系数,中包装盒：±（1～2）mm/件；针棉织品：±3mm；硬质刚性品：+（1～2）mm/件。
Nx――内装物在瓦楞纸箱内某一方向的排列数目K――瓦楞纸箱内尺寸修正系数（修正系数及公差系数可查表4得到）T――隔衬或缓冲件总厚度（长度单位均为mm）。
瓦楞纸箱内尺寸修正系数k（单位：mm）4.4瓦楞纸箱的外尺寸一般由内尺寸加上瓦楞纸箱成型后的箱壁厚度计算得到，各瓦楞的厚度详见表2,尺寸偏差见表5。
纸箱技术参数
楞型结构外箱使用三瓦楞结构，内箱使用双瓦楞结构或三瓦楞结构。
双瓦楞纸板可使用AA,AB,AC,CC楞型制作，三瓦楞纸板不规定使用楞型和楞型组合规格表1为几种常用纸箱的规格。
要求.粘合剂瓦楞纸板应使用无异味、无腐蚀性和无有害物质的淀粉粘合剂或具有等同效果的其他粘合剂。
纸板和纸箱外观技术要求..印刷箱面图案、文字清晰正确，颜色深浅一致、位置适当。
..压痕线压痕线宽:双瓦楞纸箱不大于17mm，三瓦楞纸箱不大于22mm。
折线居中，无裂破、断线、重线等缺陷。
箱面上无多余的压痕线。
刀口刀口无明显毛刺，裁刀切口面纸、里纸距边横向裂损不超过8mm，纵向裂损不超过12mm。
成箱后叠角漏洞最大长度不超过5mm。
箱钉箱钉使用带有镀层的低碳钢扁丝，无锈斑、剥层、龟裂或其他使用上的缺陷。
间距均匀、单钉距不大于55mm，双钉距不大于75mm。
首尾钉至压痕边线的距离为13mm士7mm。
钉合接缝处应钉牢、钉透，无叠钉、翘钉、不转脚钉等缺陷。
结合钉合搭接舌宽为35mm-50mm，箱钉应沿搭接舌中线钉合，排列整齐，偏斜不超过5mm，纸箱两片接头对齐，量取结合部位上下端压痕线处两刀距离，误差应不大于5mm。
裱合纸箱面纸、里纸无拼接、缺材、露楞、折皱、透胶、污迹。
脱胶面积应不大于150mm/m，斜楞不超过三个。
摇盖耐折纸箱支撑成型后，摇盖开合2700，往复三次，面纸、里纸无裂缝..成型尺寸烟箱套合成型后，内、外箱间隙应不大于5mm，相邻面夹角呈直角，各箱面应相互垂直，同一箱面应保持在一个平面内，量取箱面间距离应符合表1的要求，误差应不超过士5mm。
厚度按GB/T6547的规定检测。
三瓦楞箱板不小于10.5mm，双瓦楞纸箱板符合SN/T0262-19993中表4的规定。
质量每一批次纸箱质量应基本一致，误差为规定质量士2kg。
物理指标要求各项物理指标应符合表2的规定。
类别项目耐破强度/kpa≥戳穿强/kpa≥边压强度/（N/m）≥粘合强度/N≥抗压强度/N≥含水率出口型双瓦楞2.55×13.7 10.78×三瓦楞2.74×24 17.5×内销型双瓦楞1.96×12.3 7.84×三瓦楞2.35×16.8 9.8×。
