断路器控制方式.
断路器操作机构原理
断路器操作机构原理
断路器操作机构原理是指用于控制断路器开关状态的一种机构或装置。
它主要由操作手柄、驱动装置、联锁机构等几个部分组成。
操作手柄是用于手动操纵断路器的一个杆状构件。
通过对操作手柄的旋转或推拉，可以控制断路器的合闸和分闸动作。
驱动装置是用来转换操作手柄运动的力和动力的一个装置。
它通常由机械传动装置或电动机驱动装置组成。
联锁机构是用于保证断路器在特定的操作顺序和条件下工作的一个装置。
它可以限制操作手柄的移动，以避免错误的操作导致不安全的工作状态。
联锁机构通常包括机械、电气和电子等几种类型。
在正常情况下，断路器操作机构处于分闸位置。
当需要合闸时，通过操作手柄的旋转或推拉，将驱动装置传递的力和动力转化为断路器合闸运动。
此时，联锁机构会确保各个部件在合闸顺序和条件下正常工作。
相反，当需要分闸时，通过操作手柄将断路器操作机构恢复到分闸位置。
断路器操作机构的原理是通过操作手柄、驱动装置和联锁机构的合作，实现对断路器开关状态的控制。
它能够保证断路器在工作过程中的安全可靠性，防止操作人员的误操作和设备的损坏。
这种原理在电力系统和工业领域中得到广泛的应用。
断路器控制回路原理
第5章断路器控制回路教学目的：掌握断路器控制方式、断路器控制回路的基本要求、断路器的基本跳、合闸控制回路、灯光监视的断路器控制回路、灯光监察液压操作机构操作断路器控制回路复习旧课：操作电源概述、蓄电池组直流操作直流、硅整流电容储能装置直流系统、复式整流装置直流系统、直流系统的绝缘监察与电压监察装置；重点：掌握断路器控制方式、断路器控制回路的基本要求、断路器的基本跳、合闸控制回路、灯光监视的断路器控制回路、灯光监察液压操作机构操作断路器控制回路；难点：掌握断路器控制方式、断路器控制回路的基本要求、断路器的基本跳、合闸控制回路、灯光监视的断路器控制回路、灯光监察液压操作机构操作断路器控制回路；引入新课：第一节概述一、断路器控制方式断路器是电力系统中最重要的开关设备，在正常运行时断路器可以接通和切断电气设备的负荷电流，在系统发生故障时则能可靠地切断短路电流。
断路器一般由动触头、静触头、灭弧装置、操动机构及绝缘支架等构成。
为实现断路器的自动控制，在操动机构中还有与断路器的传动轴联动的辅助触头。
断路器的控制方式有多种，分述如下。
1．按控制地点分断路器的控制方式接控制地点分为集中控制和就地（分散）控制两种。
（1）集中控制。
在主控制室的控制台上，用控制开关或按钮通过控制电缆去接通或断开断路器的跳、合闸线圈，对断路器进行控制。
一般对发电机、主变压器、母线、断路器、厂用变压器35kV以上线路等主要设备都采用集中控制。
（2）就地（分散）控制。
在断路器安装地点（配电现场）就地对断路器进行跳、合闸操作（可电动或手动）。
一般对10kV线路以及厂用电动机等采用就地控制，可大大减少主控制室的占地面积和控制电缆数。
2．按控制电源电压分断路器的控制方式接控制电源电压分为强电控制和弱电控制两种。
（1）强电控制。
从断路器的控制开关到其操作机构的工作电压均为直流110V或220V。
（2）弱电控制。
控制开关的工作电压是弱电（直流48V），而断路器的操动机构的电压是220V。

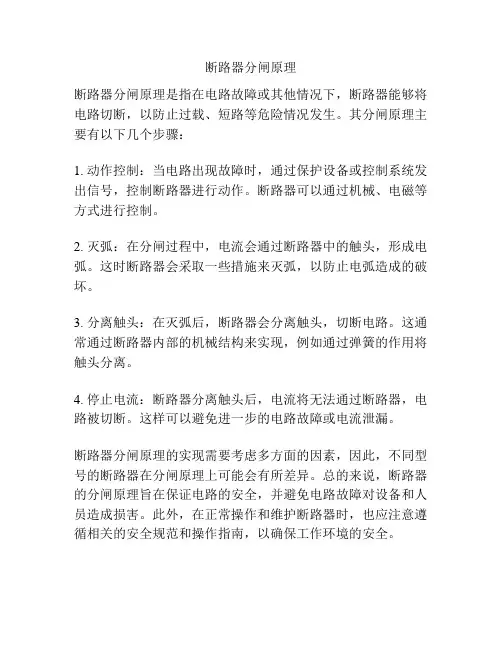

断路器分闸原理
断路器分闸原理
断路器分闸原理是指在电路故障或其他情况下，断路器能够将电路切断，以防止过载、短路等危险情况发生。
其分闸原理主要有以下几个步骤：
1. 动作控制：当电路出现故障时，通过保护设备或控制系统发出信号，控制断路器进行动作。
断路器可以通过机械、电磁等方式进行控制。
2. 灭弧：在分闸过程中，电流会通过断路器中的触头，形成电弧。
这时断路器会采取一些措施来灭弧，以防止电弧造成的破坏。
3. 分离触头：在灭弧后，断路器会分离触头，切断电路。
这通常通过断路器内部的机械结构来实现，例如通过弹簧的作用将触头分离。
4. 停止电流：断路器分离触头后，电流将无法通过断路器，电路被切断。
这样可以避免进一步的电路故障或电流泄漏。
断路器分闸原理的实现需要考虑多方面的因素，因此，不同型号的断路器在分闸原理上可能会有所差异。
总的来说，断路器的分闸原理旨在保证电路的安全，并避免电路故障对设备和人员造成损害。
此外，在正常操作和维护断路器时，也应注意遵循相关的安全规范和操作指南，以确保工作环境的安全。
断路器控制回路知识讲解
合闸接触器
跳闸线圈
2019/2/23
20
三、基本跳、合闸回路 跳合闸回路举例
手合 自合 HBJ 手跳 自跳 HBJ HC
TBJ
TBJ
TQ
目前使用的跳合闸线路没有合闸接触器和控制开关
2019/2/23 21
三、基本跳、合闸回路 断路器控制方式切换
怎么样实现断路器控制方式切换呢？
KRC L SA1 Y T SA2 C KC QF YC KRC：自动重合闸 SA1：远方就地选择 SA2：就地控制开关 KC：合闸自保持 TC
13 2019/2/23 TD T PT 1
SA
3
PC
C CD
TD
T
PT 19
SA
17
PC C CD
QF3
事故跳闸音响信 号启动回路
33
六、控制回路举例
实例图二：储能回路
2019/2/23
34
课 程 结 束 谢 谢！
35
断路器控制回路知识讲解
2018年01月
1
目录
01 断路器控制回路的基本要求
02 控制开关 03 基本跳合闸回路 04 防跳闭锁控制回路 05 位置信号回路 06 控制回路举例
2019/2/23
2
一、断路器控制回路的基本要求
断路器的控制回路概念 断路器的控制方式，可分为远方控制和就地控制。
控制机构
中间传送机构
操动机构 操动断路器执行 操作命令；
发出分、合闸命令， 传送命令到执行机 实现对断路器的控 构，如继电器、接 制，如控制开关或 触器的触点等。 控制按钮等；
由这几部分构成的电路，即为断路器控制回路。
一、断路器控制回路的基本要求 断路器的远控方式
线控断路器原理
线控断路器（Remote Control Circuit Breaker）是一种用于控制电路中断和连接的设备，通常使用远程信号或控制信号来实现。
其工作原理涉及控制信号的传输和断路器的动作。
以下是线控断路器的基本工作原理：
控制信号传输：线控断路器使用控制信号来远程控制其断路和闭合动作。
这些控制信号可以是电气信号、电子信号或无线信号，取决于具体的设计和应用。
控制单元：线控断路器配备了一个控制单元，用于接收来自控制信号源的信号。
这个控制单元通常包括信号解码器、逻辑电路和执行器控制电路。
信号解码：控制单元会解码接收到的控制信号，确定信号的意义和动作。
不同的信号可能对应不同的断路器动作，如断开或闭合。
执行器控制：根据信号解码结果，控制单元将控制信号传送到执行器控制电路。
执行器控制电路可能包括电磁线圈、电机或其他机械装置。
断路动作：如果控制信号指示断路动作，执行器控制电路会通过激活电磁线圈或驱动电机，使断路器主触头分离，切断电路。
闭合动作：如果控制信号指示闭合动作，执行器控制电路会通过激活电磁线圈或驱动电机，使断路器主触头接触，闭合电路。
状态反馈：一些线控断路器会具备状态反馈功能，将断路器的状态信息传送回控制单元。
这可以让操作人员了解断路器的状态。
线控断路器的工作原理可根据不同型号和制造商的设计有所变化。
它们通常用于需要遥控操作和控制的场景，如电力系统、工业自动化和建筑电气系统等，以提供更加灵活和安全的电路控制方式。
二次回路基本知识
二次回路基本知识讲课内容：一、了解一次设备和二次设备的基本概念。
二、了解二次回路的工作任务和主要内容。
三、了解二次回路原理接线图、展开接线图、安装接线图的作用与特点。
四、掌握二次设备的图形符号、文字符号和回路标号及元器件的常用表示方法。
五、掌握阅读二次回路图的基本方法六、简述二次回路的重要性变配电所的操作电源及测量控制信号回路讲课内容：一、了解一下变配电所的操作电源二、掌握断路器的控制回路、电气测量、信号回路的基本知识。
一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。
变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。
一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。
由变配电所一次设备组成的整体称为变配电所一次部分。
二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。
由变配电所二次设备组成的整体称为变配电所二次部分。
一次回路又称为一次接线是将一次设备相互连接而形成的电路。
二次回路又称为二次接线是将二次设备相互连接而形成的电路。
包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。
二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。
二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。
a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。
b、信号系统信号系统是由信号发送机构、信号接受显示元件及其网络构成。
断路器控制回路
三、基本断路器控制回路（9）
接于分闸回路的TBJ电流线圈，要求其在分闸时造成的 压降要小，规程规定不能大于控制电源额定电压的5％， TBJ继电器的动作电流则不能大于分闸电流的50％，保 证TBJ在分闸过程中可靠动作。在有些断路器中已经考 虑了防跳回路，它一般是有电压型继电器来完成防跳 功能的，但操作箱中的防跳回路与断路器中的防跳回 路一般不能同时使用，如果同时使用，断路器中的防 跳继电器可能会造成因“寄生”回路而自保持，无法返回。 至于是拆除操作箱中的防跳回路，还是拆除断路器器 中的防跳回路要视操作箱与断路器中的具体接线。
与三相操作机构相比，分相操作机构每相都有一个分、 合闸回路，图15－4还有双组跳圈，第一组为Y2LA、 Y2LB、Y2LC，与合闸线圈共用一组电源，第二组为 Y3LA、Y3LB、Y3LC，单独用另一组电源。除此以外， 每各跳闸回路都有一套三相不一致保护，如第一组电 源中由一组常开及一组常闭辅助接点S1LA、S1LB、 S1LC，继电器K16、K61及复归按钮S4组成，第二组电 源中由一组常开及一组常闭辅助接点S1LA、S1LB、 S1LC及继电器K64、K63、复归按钮S4组成。另外该操 作回路还有完善的压力闭锁、报警回路，当操作机构 的压力及SF6压力出现异常时，能可靠闭锁断路器的分 合闸回路。
•断路器控制回路
三、基本断路器控制回路（8）
接入防跳继电器后，当断路器手动分闸或保护 装置跳闸时，都有跳闸电流流过TBJ的电流线 圈，这时合闸回路TBJ的常闭接点分开，合闸 回路不同，如果合闸信号没有复归，将通过 TBJ的常开接点使TBJ的电压线圈得电，使其自 保持，直到合闸信号返回。这样TBJ就起到了 防止断路器反复分、合闸的作用。
•断路器控制回路
五、分相操作断路器的控制回路（1）
断路器用机构种类
断路器用机构种类断路器是一种电力设备，主要用于在电路中断开或接通电流。
在实际应用中，不同的断路器需要不同的机构来完成其操作功能。
下面将介绍几种常见的断路器用机构种类。
一、手动机构手动机构是最简单的一种断路器用机构，它通过人工操作来控制断路器的开闭。
手动机构通常由手柄、连杆、齿轮等组成，通过旋转或推拉手柄来实现断路器的开关操作。
这种机构结构简单，使用方便，但需要人工操作，不适合在高压电网中使用。
二、弹簧储能机构弹簧储能机构是一种常见的自动重合闸式断路器用机构。
它通过弹簧将能量储存起来，在需要时释放能量使得断路器闭合或分离。
弹簧储能机构具有结构简单、可靠性高等优点，广泛应用于低压和中压电网。
三、液压驱动机构液压驱动机构是一种高压断路器常见的控制方式。
它通过液体流动产生力量来控制开关状态。
液压驱动机构具有控制精度高、动作速度快等优点，适用于高压电网中的断路器操作。
四、电磁驱动机构电磁驱动机构是一种常见的自动重合闸式断路器用机构。
它通过电磁力来控制断路器的开关状态。
电磁驱动机构具有响应速度快、控制精度高等优点，广泛应用于高压和超高压电网。
五、气压驱动机构气压驱动机构是一种新型的断路器用机构，它通过气体流动产生力量来控制开关状态。
气压驱动机构具有响应速度快、控制精度高、环保节能等优点，适用于各种电力系统。
总之，不同类型的断路器需要不同的机构来完成其操作功能。
在实际应用中，需要根据实际需求选择合适的断路器和相应的机构来保障电力系统安全稳定运行。
2021年全国特种作业操作证电工作业继电保护考试题库及答案
2021年全国特种作业操作证电工作业■继电保护考试题库判断题1、一般把继电保护动作值、动作时间的计算和灵敏度的校验称为继电保护的整定计算.（）V2、零序电流I段保护与零序电流II段保护构成线路接地短路的主保护。
（）V3、重合闸成功率计算为重合闸成功次数除以重合闸应该动作的总次数的百分数。
（）V4、从屏背面看，屏内安装设备接线所需的各类端子排列，表明屏内设备连接与屏顶设备、屏外设备连接关系的图纸为端子排图。
（）V5、对于容量在6300kVA以上的并列运行变压器或企业中的重要变压器应装设纵差动保护。
（）V6、瞬时电流速断保护的灵敏度用最大保护范围衡量。
（）x7、电流互感器一次侧接负载，二次侧接系统一次电流。
（）x8、作为一名电气工作人员，对发现任何人员有违反《电业安全工作规程》，应立即制止。
V9、信号继电器在继电保护中主要实现继电保护动作信号。
（）V10、变压器差动保护灵敏度校验，规程规定灵敏度系数应＞2。
（）V11、在电力系统事故情况下，可能出现较大的有功功率缺额，造成电力系统频率较大幅度下降。
（）V12、后备保护一般比主保护动作延时要短。
（）x13、运行统计资料表明，线路重合闸成功率很高，约为60〜90%。
（）V14、当断路器重合于永久性故障，继电保护再次跳开断路器切除故障,这将使电力系统以及一些电气设备再次受到故障冲击。
（）V15、低压配电网中所有设备的外露可导电部分均接公共保护线PE,或接公共保护中性线PEN的系统称为TT系统。
（）x16、电动机的外部发生两相短路，电动机的正序电流等于负序电流。
（）x17、电动机的外部发生两相短路，电动机的负序电流小于正序电流。
（）x18、变压器瓦斯保护接线中切换片XB有两个位置，即跳闸位置和试验位置。
0 V19、对不允许或不需要自起动的电动机，供电电源消失后需要从电网中断开的电动机应装设起动时间过长保护。
（）x20、电动机的内部发生两相短路，电动机的负序电流小于正序电流。
断路器的工作原理
断路器的工作原理标题：断路器的工作原理引言概述：断路器是电气系统中的重要保护装置，它能够在电路发生短路或者过载时自动切断电源，保护电气设备和人身安全。
本文将详细介绍断路器的工作原理。
一、断路器的基本构造1.1 断路器的外观和结构断路器通常由断路器本体、触发器、弹簧机构、电磁铁等部件组成。
1.2 断路器的分类按照用途和结构不同，断路器可以分为空气断路器、真空断路器、油浸断路器等类型。
1.3 断路器的工作原理断路器通过控制触发器的动作，使得断路器本体内部的触点打开或者关闭，从而实现电路的切断或者通电。
二、断路器的动作原理2.1 过载保护当电路中的电流超过额定值时，断路器内的热继电器会受热膨胀，使得触发器动作，切断电源。
2.2 短路保护当电路中浮现短路故障时，断路器内的磁铁会产生电磁吸合力，使得触发器动作，切断电源。
2.3 手动操作除了自动保护功能外，断路器还可以通过手动操作按钮实现切断电源，方便人工干预。
三、断路器的重要性3.1 保护电气设备断路器能够及时切断电源，避免电气设备因过载或者短路而损坏。
3.2 保护人身安全断路器的自动切断功能可以避免电路故障造成的触电危（wei）险，保护人身安全。
3.3 提高电气系统的稳定性断路器的作用在于及时切断故障电路，保障整个电气系统的稳定运行。
四、断路器的应用领域4.1 工业电气系统在工业生产中，断路器被广泛应用于各种电气设备和电路中，保障设备正常运行。
4.2 住宅和商业建造在住宅和商业建造中，断路器可以保护电气设备和人员安全，是电气系统中不可或者缺的部份。
4.3 其他领域断路器还被应用于交通信号系统、电力系统等领域，发挥着重要的作用。
五、断路器的发展趋势5.1 智能化随着科技的发展，断路器将趋向智能化，能够实现远程监控和自动报警功能。
5.2 节能环保未来的断路器将更加注重节能和环保，采用新型材料和技术，降低能耗。
5.3 安全可靠断路器的安全性和可靠性将得到进一步提升，保障电气系统的安全运行。
断路器、隔离开关的控制及操作回路设计
三、断路器、隔离开关的控制及操作回路设计目前断路器、隔离开关与二次系统的控制操作命令的实现主要通过操作箱或操作继电器屏实现，国内比较普遍采用操作箱实现跳闸回路自保持、发出断路器、隔离开关跳合闸命令、完成对断路器、隔离开关电气防跳功能，及手动操作断路器、隔离开关的控制功能。
3.1 断路器、隔离开关的配置原则与规范3.1.1 断路器控制回路的设计原则在变电站内，断路器的控制类型按控制方式对断路器控制可分为一对一控制盒一对N控制的选线方式。
一对一般使用于重要且操作机会少的设备，如调相机。
变压器等。
一对N的选线控制是利用一个控制开关，通过控制多台断路器，一般适用于馈线较多，接线和要求基本相同的高压和厂用馈线。
按其操作电源的不同，断路器的控制又可分为强电控制和弱电控制。
强电控制电压为110V或220V，弱电控制电压为48V及以下。
对于强电控制，按其控制地点可分为远方控制和就地控制。
就地控制一般适用于不重要设备。
远方控制是在几十米至几百米的主控制室的主控制屏（台）上，装设能发出跳、合闸命令的控制开关或按钮，一般适用于重要设备。
根据DL/T5136-2001《火力发电厂、变电所二次接线设计技术规定》，断路器在控制回路时应满足一下要求：（1) 应有对控制电源的监视回路；（2) 应经常监视断路器跳闸、合闸回路的完好性；（3) 应有防止断路器“跳跃”的电气闭锁装置；（4) 跳闸、合闸命令应保持足够长的时间，并且当跳闸或合闸完成后，命令脉冲应能自动解除；（5) 对断路器的合闸、跳闸状态，应有明显的位置信号，故障自动跳闸、自动合闸时，应有明显的动作信号；（6) 断路器的操作动力消失或不足时，应闭锁断路器的动作并发信号。
3.1.2 隔离开关控制回路的设计原则隔离开关的控制分就地控制和远方控制两种。
110KV及以下的隔离开关一般采用就地控制；220KV及以上的隔离开关既可以采用就地控制，也可采用远方控制。
根据DL/T5136-2011 《火力发电厂、变电所二次接线设计技术规定》隔离开关控制回路应满足一下要求：（1）由于隔离开关没有灭弧机构，不允许用来切断和接通负载电流，因此控制回路必须受相应断路器的闭锁，以保证断路器在合闸状态下，不能操作隔离开关，闭锁装置应实现“五防”功能。
模块3 任务3.2 断路器的控制和信号回路
代用名
代用名
代用名
图中， U1和 U2是两组整流器。U1容量大，供给合闸电源；U2容量小，供给控制、保护电 源。
V3保证只能由U1向U2供电，V1、V2保证储能电容器组不向直流母线供电。 ②蓄电池直流电源。蓄电池是一种独立可靠的直流电源，它不受交流电源的影响，是发电厂 和变电站常用的操作电源。蓄电池的电解液不同，可分为酸性蓄电池和碱性蓄电池两种。酸 性蓄电池常采用铅酸蓄电池。酸性蓄电池一般适用于大型发电厂和变电站。碱性蓄电池适用 于中、小型发电厂和 110kV以下的变电站。碱性蓄电池有铁镍、镉镍等几种。发电厂和变 电站常采用镉镍碱性蓄电池。
代用名
代用名
代用名
图中相关元件的代号简称，说明如下：
KCF——防跳继电器；SA——分合闸控制开关（万能转换开关）；KO——合闸接触器 ；HG——分闸指示灯； HR——合闸指示灯；YR——分闸线圈；QF1、QF2、QF3— —断路器辅助触点；KS——信号继电器； YC——合闸线圈；WC——控制母线； WF——闪光小母线；WO——合闸小母线； WAS——事故信号小母线；FU1、FU2— —控制回路熔断器；FU3、FU4——合闸回路熔断器；R1、R2——附加电阻；K1——合 闸继电器动合触点；K2——分闸继电器动合触点。
合闸时，推上手动操作机构的操作手柄使断路器合闸。这时断路器的辅助触点QF3-4闭合， 红灯RD亮，指示断路器在合闸位置，此时YR虽然得电，但由于RD和R2的限流分压作用，YR 的电压不足以使YR动作。红灯RD亮还表明跳闸线圈YR回路及控制回路熔断器FU1、FU2是 完代好用的名，即红灯RD同代时用起名着监视跳闸回路完好性的作用。在合代闸用同名时QF1-2 断开，绿灯GN 灭。
断路器的控制原理
某线路高压开关控制信号传递过程
操作方式与常规变电站相比，仅在远方操作和遥控操作时不同。
在主控室内进行远方操作，一般是通过后台机进行，操作命令传达到测控装置，启动测控装置跳、合闸继电器，跳、合闸信号传递到保护装置操作插件，启动操作插件手跳、手合继电器，手跳、手合继电器触点接通跳、合闸回路，启动断路器跳、合闸。当后台机死机或其它原因不能操作时，可以在测控屏进行操作。
工作原理如下：当利用控制开关合闸或自动装置合闸以后，若合闸接点未断开，当线路发生故障时，保护出口，BCJ（保护出口继电器）闭合，将跳闸回路接通，使断路器跳闸，同时跳闸电流也流过防跳继电器TBJ的电流启动线圈，使TBJ启动，其常闭触点断开合闸回路，常开触点接通TBJ电压线圈，此时如果合闸脉冲未解除，（控制开关未复归或自动装置触点1ZJ卡住等）则TBJ的电压线圈通过KK的5—8触点或1ZJ的触点实现自保持，长期断开合闸回路，使断路器不能再次合闸。只有合闸脉冲解除，TBJ的电压自保持线圈断电后，才能恢复至正常状态。防跳继电器在保护屏操作插件内。
在以上操作过程中，如果操作箱内继电器能够启动，开关仍然不能合闸，就要到开关本体进行观察，一人在主控室操作，一人听开关合闸线圈的动作声音，如果平时能够听到开关合闸线圈的动作声音，这次听不到，则表明开关合闸线圈没有启动。如果当班运行人员对回路比较熟悉，一人操作，一人可以用万用表判断合闸脉冲是否到达开关端子箱，开关合闸脉冲在合闸时过不来，说明问题仍然在二次设备、二次回路。如果有合闸脉冲，则说明合闸线圈拒动，需要通知检修人员到现场进行处理。如果合闸时，合闸线圈能够进行正常启动，机构不动，运行人员要检查开关是否已储能（弹簧机构）；开关大合闸保险（电磁机构）是否完好；操作程序是否正确，有无相护关联的机械闭锁；开关的各种压力指标是否正常，有无闭锁信号，排查没有发现异常问题后，可以通知检修人员检查机构。
断路器电动操作机构工作原理
断路器电动操作机构工作原理
断路器电动操作机构的工作原理是通过电动机驱动操作机构的运动，从而控制断路器的开闭状态。
具体工作原理如下：
1. 电动机驱动：电动操作机构中搭载有一个电动机，通过接通电源，使电动机正常工作。
电动机的转动由电源提供动力，进而驱动机构的运动。
电动机一般采用交流电机或直流电机。
2. 传动机构：电动机输出的动力通过传动机构传递给操作机构。
传动机构主要由齿轮、链条或杠杆等组成。
通过传动机构，电动机的转动能够转化为操作机构的线性或旋转运动。
3. 操作机构：操作机构接收传动机构的动力，通过线性或旋转运动实现断路器的开闭。
线性操作机构通常通过螺杆和螺母配合，利用螺旋原理实现断路器的开合。
旋转操作机构则通过齿轮、传动杆等配合实现断路器的旋转开闭。
4. 控制信号：电动操作机构需要接收外部的控制信号，通过控制信号判断操作机构应该处于什么状态（开或闭），进而驱动操作机构的运动。
控制信号一般由控制系统输出，可以通过按钮、开关或计算机等输入给电动操作机构。
总结起来，断路器电动操作机构通过电动机驱动，传动机构传递动力，操作机构实现断路器的开闭，控制信号驱动机构运动。
通过这种方式，能够实现远程控制断路器的开闭，提高操作的安全和便捷性。
高压断路器的控制回路
对于强电控制，按其控制特点，又可分为远方控制和就地控制。
断路器的控制方式
5.1 概述
QF的操作机构是QF本身附带的合、跳闸传动装置，它用来使QF合闸或维持闭合状态，或使QF跳闸。
在操作机构中均设有合闸机构、维持机构和跳闸机构。
2 断路器的操作机构
弹簧操作机构是靠预先储存在弹簧内的位能来进行合闸的机构。
202X
单击此处添加副标题内容
发电厂及变电站 二次回路 5
汇报日期
汇报人姓名
202X
单击此处添加副标题内容
第5章 高压断路器的控制回路
汇报日期
汇报人姓名
发电厂和变电站内，按控制方式对QF的控制可分为一对一控制和一对N的选线控制。
按其操作电源的不同，又可分为强电控制和弱电控制。强电控制电压一般为110ｖ和220ｖ，弱电控制电压为48ｖ及以下。
液压操作机构是靠压缩气体（氮气）作为能源，以液压油作为传递媒介来进行合闸的机构。
气动操作机构是以压缩空气储能和传递能量的机构。
电磁操作机构是靠电磁力进行合闸的机构。
2 断路器的操作机构
操作机构的合闸线圈和跳闸线圈都是按短时通过电流设计的，在手动（或自动）跳、合闸操作完成后，应立即自动解除命令脉冲，断开跳、合闸回路，避免线圈长时间带电而烧毁。
3 对断路器控制回路的基本要求
断路器基本跳合闸控制回路
断路器控制回路（灯光监视）
防跳跃的断路器控制回路
小结： QF控制电路 如何满足基本要求？
实现跳合闸线圈短时通电要求—— 依靠QF的辅助触点： 常开——动合 常闭——动断
防跳——依靠机械、电气防跳装置。
手动操作——SA或按钮 自动操作——措施。
QF可以用控制开关进行手动跳闸与合闸，也可以由继电保护装置和自动装置进行自动跳闸与合闸。
继电保护学习笔记
继电保护学习笔记原文地址：继电保护学习笔记（一）作者：超级猫1. 二次接线的图纸包括原理接线图、展开接线图、安装接线图。
2. 在二次接线图中所有开关电器和继电器的触点都是按照它们的正常状态表示的。
所谓正常状态是指开关电器在断路位置和继电器线圈中没有电流时的状态。
因此，通常说的常开触点就是继电器线圈中不通电时，该触点是断开的，常闭触点就是继电器线圈不通电时该触点是闭合的。
3. 展开图主要由交流电流回路、直流操作回路和信回路三部分组成。
4. 对断路器的控制，按控制地点可分为集中控制和就地控制两种。
所谓集中控制方式就是集中在主控制室（或单元控制室）内进行控制，被控制的断路器与主控制室之间般都有几十米到几百米的距离，因此在有些书上也称之为距离控制”。
所谓就地控制就是在断路器安装地点进行控制。
5. 控制回路按操作电源的种类，可分为直流操作和交包括整流操作）两种。
6. 对断路器的控制，按照所采用的的接线及设备又可分为强电控制和弱电控制两大类。
7. 发电厂和变电所中常见的控制开关主要有两种类型：一种是跳、合闸操作都分两步进行的，手柄有两个固定位置和两个操作位置的控制开关；另一种是跳、合闸操作只用一步进行的，手柄有一个固定位置和两个操作位置的控制开关。
前者广泛适用于火力发电厂和有人值班的变电所中，后者主要用于遥控及无人值班的变电所及水电站中8. 断路器的控制回路的要求：①应能进行手动跳、合闸和由继电保护与自动装置实现自动跳、合闸。
并且当跳、合闸操作完成后，应能自动切断跳、合闸脉冲电流；②应有防止断路器多次合闸的“跳跃”闭锁装置；③应能指示断路器我次合闸与跳闸位置状态；④自动跳闸或合闸应有明显的信号；⑤应能监视熔断器的工作状态及跳、合闸回路的完整性；⑥控制回路应力求简单可靠，使用电缆芯数目最少。
9. 当断路器合闸后，如果由于某种原因造成控制开关的触点或自动装置的触点未复归（例如操作手柄未松开，触点焊住等），此时如发生短路故障，继电保护动作使断路器自动跳闸，则会出现多次的“跳－合”现象，此种现象称为跳跃”，断路器如果多次“跳跃” ，会使断路器毁坏，造成故事扩大。
断路器的工作原理
断路器的工作原理一、引言断路器是电力系统中常用的保护设备，用于保护电路免受过载、短路和地故障等故障的影响。
本文将详细介绍断路器的工作原理，包括断路器的基本构造、工作机理和保护功能。
二、断路器的基本构造断路器通常由断路器本体、操作机构和弧气室组成。
1. 断路器本体：断路器本体是断路器的主要部份，通常由固定触头和动触头组成。
固定触头和动触头之间通过绝缘材料隔开，当断路器闭合时，两个触头接触，形成电流通路；当断路器断开时，触头分离，切断电流。
2. 操作机构：操作机构用于控制断路器的闭合和断开。
常见的操作机构有手动操作机构和电动操作机构。
手动操作机构通过手动旋钮或者拉杆来控制断路器的操作；电动操作机构通过电动机驱动来实现断路器的操作。
3. 弧气室：当断路器断开时，电流会在断开的触头之间产生电弧。
为了消除电弧，断路器通常配备了弧气室。
弧气室中充满了压缩空气或者特殊的灭弧介质，当电流断开时，电弧在弧气室中被压缩空气或者灭弧介质的作用下迅速熄灭。
三、断路器的工作机理断路器的工作机理可以分为闭合过程和断开过程。
1. 闭合过程：当断路器处于断开状态时，通过操作机构的控制，断路器的动触头向固定触头运动，两个触头接触，形成电流通路。
闭合过程中，动触头和固定触头之间的接触电阻逐渐减小，直到接触电阻足够小，电流能够正常通过。
2. 断开过程：当需要断开电路时，通过操作机构的控制，断路器的动触头迅速分离，切断电流。
断开过程中，由于电流的存在，触头之间会产生电弧。
电弧在弧气室中被压缩空气或者灭弧介质的作用下迅速熄灭，从而实现断路器的断开。
四、断路器的保护功能断路器作为电力系统中的保护设备，具有以下重要的保护功能：1. 过载保护：当电路中的电流超过断路器额定电流时，断路器会自动断开，防止电路因过载而受损。
2. 短路保护：当电路中发生短路故障时，断路器能够迅速切断电路，阻挠短路电流造成更大的损坏。
3. 地故障保护：当电路中发生接地故障时，断路器能够检测到故障信号，并迅速切断电路，保护设备和人身安全。
断路器控制方式
9 12
10 11
15 14
13 14
13 16
18 19
18 17
20 17
5 7
KCC
KCT
从 APR 出 口 引 来 QF1 KM
保 护
KCT
KCC
CD C
SA
T TD CD C
23 21
QF2 YT KC1 KC2
SA
1 3
2 4 KCT KCA1
T TD
-
FU2
-
FU4
动作原理
自动跳闸 自动合闸 手动跳闸 手动合闸
弱电控制的类型 弱电一对一控制
弱电选线控制
常用的选线方式有
按钮选线控制 开关选线控制 编码选线控制
弱电控制回路实例
弱电一对一控制回路
(一) 弱电一对一控制回路
（强电：直流220V）
FU1
（弱电：直流48V） +
FU3 M100(+) M708
+
KC1 R1 R2 KC2
CD C
SA
T TD
R4 KCF I
断路器 辅助触点
QF2 YT
闪光电源 控制回路
+ FU3
6 R1
7
KCF3 KCO KM YC KM
跳闸回路
FU4 -
合闸放大回路
信号回路
M708
R2
TD T PT
SA PC C CD 3 1
TD T PT
SA PC C CD 19 17
QF3
-700
LW2-Z型控制开关
四、灯光监视的断路器控制回路
旋转SA至“预备合闸”位置 闪光小母线WH（+） →9 -10 →HG →R →Q1 →K →WC1- →绿灯闪光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
能反映断路器的位置状态
通过信号来反映断路器的位置状态（合闸或跳闸）。
能防止断路器出现“跳跃”现象
具有防止断路器多次合闸、跳闸的“防跳”装置。
能监视控制回路的完好状态
对控制回路及其电源是否完好，应能进行监视。
三、控制回路的构成
手动 控制元件
跳
跳闸线圈
合
自动 控制元件
跳
放大元件
+ FU3
6 R1
7
KCF3 KCO KM YC KM
TD T PT
跳闸回路
FU4 QF3 -
合闸放大回路
信号回路
M708
R2
TD T PT
SA PC C CD 3 1
SA PC C CD 19 17
-700
LW2-Z型控制开关
四、灯光监视的断路器控制回路
+ M100(+) FU1 KH KH1 C HW R6 SB R5
预备跳闸13-14通13-16断，红灯闪光，无误后，转SA到跳闸，6-7 通，红灯被短接，Y2电流增大，QF分闸，Q2断开，Q1闭合，红 灯灭。 跳闸后 ，10-11 合，绿灯平光。
四、灯光监视的断路器控制回路
+ M100(+) FU1 KH KH1 C HW R6 SB R5
+ FU3
6 R1
7
KCF3 KCO KM YC KM
TD T PT
FU4 QF3
-
M708
R2
TD T PT
SA PC C CD 3 1
SA PC C CD 19 17
-700
1）断路器处在跳闸后状态 控制开关SA跳闸后10-11闭合，WC1+ →11 、10 →HG →R →Q1 →K →WC1- →绿灯亮发平光。 ∵有R，电流小，合闸接触器K不动作，断路器QF不能合闸。 2）手动合闸
合
合闸线圈
操 断 动 路 机 构 器
LW2-Z LW2-YZ LW2-W
手动控制元件
自动控制元件
按钮：结构简单，但触点数量少 控制开关：触点数量多，但结构复杂
继电保护装置 自动装置
放大元件：常用直流接触器去接通合闸回路 操动机构：主要有电磁式、弹簧式和液压式
四、灯光监视的断路器控制回路
+ M100(+) FU1
7
KCF3
+
FU3
KM
YC
KM
TD T PT
FU4 QF3
-
M708
R2
TD T PT
SA PC C CD 3 1
SA PC C CD 19 17
-700
四、灯光监视的断路器控制回路
+ M100(+) FU1 KH KH1 C HW R6 SB R5
TD T PT
K1 KCF1 SA PC C CD 8 5 10 10 12 15 13 13 HR R4 KCF I QF2 HG 9 9 14 14 16 R3 KCF2 QF1
11
YT
（2）手动跳闸
1) 跳闸前 2) 预备跳闸 3) 跳闸 4) 跳闸后
+ FU3
6 R1
7
KCF3 KCO KM YC KM
TD T PT
FU4 QF3
-
M708
R2
TD T PT
SA PC C CD 3 1
SA PC C CD 19 17
-700
跳闸前QF处于合闸状态
， Q2闭合，红灯平光。
合闸回路
K1 KCF1 SA PC C CD 8 5 10 10 12 15 13 13 HR HG 9 9 14 14 16 R3 KCF U KCF2 QF1
FU2
原 理 图
KH KH1 C HW R6 SB R5
TD T PT
11
KM
电气防跳
R4 KCF I
断路器 辅助触点
QF2 YT
闪光电源 控制回路
四、灯光监视的断路器控制回路
+ M100(+) FU1 KH KH1 C HW R6 SB R5
TD T PT
K1 KCF1 SA PC C CD 8 5 10 10 12 15 13 13 HR R4 KCF I QF2 HG 9 9 14 14 16 R3 KCF2 QF1
FU2 KCF U KM
§8-3 断路器的传统控制方式
一、断路器的控制方式
按操作电源分 强电控制 ⇛ 控制(直流)电压较高：220V或110V 弱电控制 ⇛ 控制(直流)电压较低：48V、24V或12V 按操作方式分
一对一控制 ⇛ 每一个断路器都有一套独立的控制回路
一对N选线控制
⇛ N个断路器只有一套控制回路、一个控制开关
一、断路器的控制方式
强电控制的类型 按控制地点分：
集中控制（远方控制）
就地控制
按控制回路监视方式分：
灯光监视 音响监视
二、对控制回路的一般要求
通电的瞬时性
操作完成后，应迅速自动地切断合闸或跳闸回路。
手动、自动均能操作
合闸或跳闸操作既能手动进行，又能自动进行。
旋转SA至“预备合闸”位置 闪光小母线WH（+） →9 -10 →HG →R →Q1 →K →WC1- →绿灯闪光。
此时SA的5-8、13-16通 →绿灯HG和R被短接,通过K的电流增大,K动作触点闭合,使断路器QF的操动 机构的合闸线圈Y1接至合闸小母线WC2+和WC2-QF动作合闸. QF合闸→使Q2闭合,由WC1+→13 -16 →HR →R →Q2 →Y2 →WC1-红灯亮发平光。SA在合闸后 核实无误后，旋转SA至“合闸位置”
+ M100(+) FU1 KH KH1 C HW R6 SB R5
TD T PT
K1 KCF1 SA PC C CD 8 5 10 10 12 15 13 13 HR R4 KCF I QF2 HG 9 9 14 14 16 R3 KCF2 QF1
FU2 KCF U KMຫໍສະໝຸດ 11YT（1）手动合闸
1) 合闸前 2) 预备合闸 3) 合闸 4) 合闸后
FU2 KCF U KM
11
YT
工作过程
1) 2) 3) 4) 5) 手动合闸 手动跳闸 自动合闸 自动跳闸 防跳措施
+ FU3
6 R1
7
KCF3 KCO KM YC KM
TD T PT
FU4 QF3
-
M708
R2
TD T PT
SA PC C CD 3 1
SA PC C CD 19 17
-700
四、灯光监视的断路器控制回路
TD T PT
K1 KCF1 SA PC C CD 8 5 10 10 12 15 13 13 HR HG 9 9 14 14 16 6 R1 KCO R3 KCF2 QF1
FU2 KCF U KM
11
控制开关
R4 KCF I QF2 YT
SA
有 六 个 位 置
跳闸后TD 预备合闸PC 合闸C 合闸后CD 预备跳闸PT 跳闸T
