流体流动阻力的测定化工原理实验报告
流体流动阻力测定实验报告
实验名称：液体流动阻力的测定实验 一、 实验目的① 掌握测定流体流动阻力实验的一般实验方法。
② 测定直管摩擦阻力系数λ及突然扩大管和阀门的局部阻力系数ξ ③ 验证湍流区摩擦阻力系数λ为雷诺数Re 和相对粗糙度的函数。
④ 将所得光滑管的Re -λ方程和Blasius 方程相比较。
二、 实验器材流体流动阻力实验装置三、 实验原理1、直管摩擦阻力不可压缩流体（如水），在圆形直管中做稳定流动时，由于粘性和涡流的作用产生摩擦阻力；流体在流过突然扩大、弯头等官件时，由于流体运动的速度和方向突然变化，产生局部阻力。
影响流体阻力的因素较多，在工程上通过采用量纲分析方法简化实验，得到在一定条件下具有普遍意义的结果，其方法如下。
流体流动阻力与流体的性质，流体流经处的几何尺寸以及流动状态有关，可表示为),,,,,(εμρu l d f p =∆引入下列无量纲数群。
雷诺数 μρdu =Re相对粗糙度d ε管子长径比 dl从而得到)l,,(2d d du up εμρρψ=∆ 令)(Re,dεΦ=λ2)(Re,l 2u d d pεΦ=∆ρ 可得摩擦阻力系数与压头损失之间的关系，这种关系可用实验方法直接测定。
2l 2u d ph f ⨯=∆=λρ式中 f h ——直管阻力，J/kg ；l ——被测管长，m ；d ——被测管内径，m ； u ——平均流速，m / s ； λ——摩擦阻力系数。
当流体在一管径外d 的圆形管中流动时，选取两个截面，用U 形压差计测出这两个截面的静压强差，即为流体流过两截面的流动阻力。
根据伯努利方程找出静压强差和摩擦阻力系数的关系式，即可求出摩擦阻力系数。
改变流速可测不同Re 下的摩擦阻力系数，这样就可得出某一相对粗糙度下管子的Re -λ关系。
（1） 湍流区的摩擦阻力系数在湍流区内)(Re,μεf =λ。
对于光滑管，大量实验证明，当Re 在5310~103⨯范围内，λ与Re 的关系Blasius 关系，即25.0Re /3163.0=λ对于粗糙管，λ与Re 的关系均以图来表示。
流体流动阻力的测定(化工原理实验报告)
北 京 化 工 大 学实 验 报 告课程名称： 化工原理实验 实验日期： 2008.10.29 班 级： 化工0602 姓 名：许兵兵学 号： 200611048 同 组 人 ：汤全鑫 阮大江 阳笑天流体流动阻力的测定摘要● 测定层流状态下直管段的摩擦阻力系数（光滑管、粗糙管和层流管）。
● 测定湍流状态不同（ε/d）条件下直管段的摩擦阻力系数（突然扩大管）。
● 测定湍流状态下管道局部的阻力系数的局部阻力损失。
● 本次实验数据的处理与图形的拟合利用Matlab 完成。
关键词流体流动阻力 雷诺数 阻力系数 实验数据 Matlab一、实验目的1、掌握直管摩擦阻力系数的测量的一般方法；2、测定直管的摩擦阻力系数λ以及突扩管的局部阻力系数ζ；3、测定层流管的摩擦阻力4、验证湍流区内λ、Re 和相对粗糙度的函数关系5、将所得光滑管的Re -λ方程与Blasius 方程相比较。
二、实验原理不可压缩流体（如水），在圆形直管中作稳定流动时，由于粘性和涡流的作用产生摩擦阻力；流体在流过突然扩大和弯头等管件时，由于流体运动的速度和方向突然发生变化，产生局部阻力。
影响流体流动阻力的因素较多，在工程研究中，利用因次分析法简化实验，引入无因此数群雷 诺 数：μρdu =Re相对粗糙度： d ε管路长径比： d l可导出：2)(Re,2u d d l p⋅⋅=∆εφρ这样，可通过实验方法直接测定直管摩擦阻力系数与压头损失之间的关系：22u d l pH f ⋅⋅=∆=λρ因此，通过改变流体的流速可测定出不同Re 下的摩擦阻力系数，即可得出一定相对粗糙度的管子的λ—Re 关系。
在湍流区内，λ = f（Re ，ε/ d ），对于光滑管大量实验证明，当Re 在3×103至105的范围内，λ与Re 的关系遵循Blasius 关系式，即：25.0Re 3163.0=λ对于层流时的摩擦阻力系数，由哈根—泊谡叶公式和范宁公式，对比可得：Re 64=λ局部阻力：f H =22u ⋅ξ [J/kg]三、装置和流程四、操作步骤1、启动水泵，打开光滑管路的开关阀及压降的切换阀，关闭其它管路的开关阀和切换阀；2、排尽体系空气，使流体在管中连续流动。
流体流动阻力的测定(化工原理实验报告)
流体流动阻力的测定（化工原理实验报告）流体流动阻力的测定（化工原理实验报告）摘要：本实验研究了流体流动阻力的测定方法，以了解流阻比数据和参数对流体流动特性的影响。
实验中采用了空心管实验装置，在一定的压差试验条件下，通过压力表和熨斗流量计测量压力和流量，计算出流阻比系数。
通过实验，研究了流阻比系数随着实验参数（流量、温度、压力）变化的规律，从而获得一定规律性的微观流动特性数据。
关键词：流阻比；熨斗流量计；实验；流动阻力1 前言流体流动阻力是研究流体流动特性的一项重要参数。
它决定了流体在管道内流动时会受到什么样的阻力，直接影响着流体在设备内的流动性能和传热特性。
因此，准确测量流体流动阻力是研究管道流动的关键问题。
本实验旨在研究空心管装置测量的流阻比数据对流体流动特性的影响，以便获得微观流动特性数据，并用于管道设计、传热学的研究中。
2 实验目的1）研究在空心管实验装置内测量流阻比系数的变化规律：2）利用测量的流阻比系数，得出瞬态流体流动特性曲线，即流量与压力的变化规律； 3）通过实验有规律地分析，获得实验流体的微观流动特性参数。
3 实验装置本实验主要采用空心管实验装置（见图1），由电磁阀控制罐内的液体，带动空心管内的流体循环，保持流量一定，从而实现实验的要求。
该装置由如下几个部分组成：（1）空心管；（2）球阀；（3）高低压罐；（4）汽缸和气缸；（5）液体泵；（6）电磁阀；（7）水箱；（8）熨斗流量计；（9）压力表；（10）温度计。
4 实验方法1）确定实验条件：根据实验任务，确定温度、压力、流量等参数，以及电磁阀的控制时间；2）进行实验：根据实验条件，控制电磁阀的开启和关闭，实现空心管内的液体流动，同时调节实验参数，测量压力及流量；3）根据压力和流量，绘出流量-压力曲线，计算出对应的流阻比系数；4）根据实验数据，进行实验数据分析，探究实验参数变化时，流阻比系数变化规律，得出流体的微观流动特性参数。
5 实验数据在实验中，调节不同的参数，实现不同的实验条件，测量得到流量和压力的数据，根据测量的实验数据，画出Flow-Pressure曲线，结果如下表1所示：实验条件实测压力(MPa) 实测流量（M3/h）流阻比(MPa/m3/h)条件1 0.39 0.159 0.80条件2 0.51 0.159 1.06条件3 0.62 0.159 1.29条件4 0.68 0.159 1.41条件5 0.80 0.159 1.64表1 实验结果图2 Flow-Pressure曲线图6 结论1）根据上述的实验结果，可以发现，随着压力和流量的增加，流阻比也相应地增大；2）通过分析实验数据，可以获得一定的规律性的微观流动特性数据，即通过把不同的实验参数变量并入方程式中，可以根据需要精确地预测不同条件下，流体流动时的压力和流量变化规律；3）该测试结果可以作为设计管路时流体传热特性和流动特性的参考，更好地掌握管路中流体的流动特性。
化工原理实验-流体流动阻力系数的测定实验报告
流体流动阻力系数的测定实验报告一、实验目的：1、掌握测定流体流动阻力实验的一般实验方法。
2、测定直管的摩擦阻力系数λ及突然扩大管和阀门的局部阻力系数ξ。
3、验证湍流区内摩擦阻力系数λ为雷诺系数Re和相对粗糙度的函数。
4、将所得光滑管的λ—Re方程与Blasius方程相比较。
二、实验器材：流体阻力实验装置一套三、实验原理：1、直管摩擦阻力不可压缩流体（如水），在圆形直管中做稳定流动时，由于黏性和涡流的作用产生摩擦阻力；流体在流过突然扩大、弯头等管件时，由于流体运动的速度和方向突然变化，产生局部阻力。
影响流体阻力的因素较多，在工程上通常采用量纲分析方法简化实验，得到在一定条件下具有普遍意义的结果，其方法如下。
流体流动阻力与流体的性质，流体流经处的几何尺寸以及流动状态有关，可表示为△P=f (d, l, u,ρ,μ,ε)引入下列无量纲数群。
雷诺数Re=duρ/μ相对粗糙度ε/ d管子长径比l / d从而得到△P/(ρu2)=ψ(duρ/μ，ε/ d，l / d)令λ=φ（Re，ε/ d）△P/ρ=（l / d）φ（Re，ε/ d）u2/2可得摩擦阻力系数与压头损失之间的关系,这种关系可用试验方法直接测定。
h f=△P/ρ=λ（l / d）u2/2——直管阻力，J/kg式中，hfl——被测管长，md——被测管内径，mu——平均流速，m/sλ——摩擦阻力系数。
当流体在一管径为d的圆形管中流动时，选取两个截面，用U形压差计测出这两个截面间的静压强差，即为流体流过两截面间的流动阻力。
根据伯努利方程找出静压强差和摩擦阻力系数的关系式，即可求出摩擦阻力系数。
改变流速可测出不同Re下的摩擦阻力系数，这样就可得出某一相对粗糙度下管子的λ—Re关系。
（1）、湍流区的摩擦阻力系数在湍流区内λ=f（Re，ε/ d）。
对于光滑管，大量实验证明，当Re在3×10~10 范围内，λ和Re的关系遵循Blasius关系式，即λ= / Re对于粗糙管，λ和Re的关系均以图来表示。
流体阻力实验报告
流体阻力实验报告篇一：流体流动阻力的测定实验报告流体流动阻力的测定17321001 1120102761王晓鸽一、实验目的1. 掌握测定流体流经直管、管件和阀门时阻力损失的实验方法。
2. 测定直管摩擦系数λ与雷诺准数Re的关系，验证在一般湍流区λ与Re的关系曲线。
3. 测定流体流经管件、阀门时的局部阻力系数ξ。
4. 学会流量计和压差计的使用方法。
5. 识辨组成管路的各种管件、阀门，并了解其作用。
二、实验原理流体通过由直管、管件（如三通和弯头等）和阀门等组成的管路系统时，由于粘性剪应力和涡流应力的存在，要损失一定的机械能。
流体流经直管时所造成机械能损失称为直管阻力损失。
流体通过管件、阀门时因流体运动方向和速度大小改变所引起的机械能损失称为局部阻力损失。
1．直管阻力摩擦系数λ的测定流体在水平等径直管中稳定流动时，阻力损失为：?pfp1?p2lu2hf===λ即，2d?pfλ= 式中：λ—直管阻力摩擦系数，无因次；d—直管内径，m；?pf—流体流经l米直管的压力降，Pa；hf—单位质量流体流经l米直管的机械能损失，J/kg；ρ—流体密度，kg/m3；l—直管长度，m；u—流体在管内流动的平均流速，m/s。
层流流时，64λ= 湍流时λ是雷诺准数Re和相对粗糙度(ε/d)的函数，须由实验确定。
欲测定λ，需确定l、d，测定?pf、u、ρ、μ等参数。
l、d为装置参数（装置参数表格中给出），ρ、μ通过测定流体温度，再查有关手册而得，u通过测定流体流量，再由管径计算得到。
?pf可用U型管、倒置U型管、测压直管等液柱压差计测定，或采用差压变送器和二次仪表显示。
求取Re和λ后，再将Re和λ标绘在双对数坐标图上。
2．局部阻力系数ξ的测定局部阻力损失通常有两种表示方法，即当量长度法和阻力系数法。
本实验采用阻力系数法。
流体通过某一管件或阀门时的机械能损失表示为流体在小管径内流动时平均动能的某一倍数，局部阻力的这种计算方法，称为阻力系数法。
化工原理实验~流体流动阻力系数的测定实验报告
流体流动阻力系数的测定实验报告一、实验目的：1、掌握测定流体流动阻力实验的一般实验方法。
2、测定直管的摩擦阻力系数λ及突然扩大管和阀门的局部阻力系数ξ。
3、验证湍流区内摩擦阻力系数λ为雷诺系数Re和相对粗糙度的函数。
4、将所得光滑管的λ—Re方程与Blasius方程相比较。
二、实验器材：流体阻力实验装置一套三、实验原理：1、直管摩擦阻力不可压缩流体（如水），在圆形直管中做稳定流动时，由于黏性和涡流的作用产生摩擦阻力；流体在流过突然扩大、弯头等管件时，由于流体运动的速度和方向突然变化，产生局部阻力。
影响流体阻力的因素较多，在工程上通常采用量纲分析方法简化实验，得到在一定条件下具有普遍意义的结果，其方法如下。
流体流动阻力与流体的性质，流体流经处的几何尺寸以及流动状态有关，可表示为△P=f (d, l, u,ρ,μ,ε)引入下列无量纲数群。
雷诺数Re=duρ/μ相对粗糙度ε/ d管子长径比l / d从而得到△P/(ρu2)=ψ(duρ/μ，ε/ d， l / d)令λ=φ（Re，ε/ d）△P/ρ=（l / d）φ（Re，ε/ d）u2/2可得摩擦阻力系数与压头损失之间的关系,这种关系可=△P/ρ=λ（l / d）u2/2用试验方法直接测定。
hf——直管阻力，J/kg式中，hfl——被测管长，md——被测管内径，mu——平均流速，m/sλ——摩擦阻力系数。
当流体在一管径为d的圆形管中流动时，选取两个截面，用U形压差计测出这两个截面间的静压强差，即为流体流过两截面间的流动阻力。
根据伯努利方程找出静压强差和摩擦阻力系数的关系式，即可求出摩擦阻力系数。
改变流速可测出不同Re下的摩擦阻力系数，这样就可得出某一相对粗糙度下管子的λ—Re关系。
（1）、湍流区的摩擦阻力系数在湍流区内λ=f（Re，ε/ d）。
对于光滑管，大量实验证明，当Re在3×103~105范围内，λ和Re的关系遵循Blasius关系式，即λ= /对于粗糙管，λ和Re的关系均以图来表示。
流体流动阻力测定实验报告
流体流动阻力测定实验报告流体流动阻力测定实验报告引言：流体力学是研究流体在不同条件下的运动规律和力学性质的学科。
在工程领域中，流体力学的研究对于设计和优化流体系统至关重要。
而流体流动阻力的测定实验是流体力学中的基础实验之一，通过测量流体在不同条件下的阻力大小，可以进一步研究流体的流动规律和性质。
一、实验目的本实验的目的是通过实验测定不同条件下流体的流动阻力，并分析影响流体阻力的因素。
二、实验原理流体流动阻力是指流体在流动过程中受到的阻碍力，其大小取决于流体的性质、流动速度、管道尺寸等因素。
根据流体力学的基本原理，流体流动阻力可以通过测量流体流经管道时的压差来计算。
三、实验仪器与材料本实验所使用的仪器和材料有：1. 流量计：用于测量流体的流量。
2. 压力计：用于测量流体流经管道时的压差。
3. 管道系统：包括进口管道、出口管道和中间的测试段。
四、实验步骤1. 搭建实验装置：将进口管道、出口管道和测试段按照一定的顺序连接起来，并确保连接紧密、无泄漏。
2. 流量调节：通过调节流量计的开度，控制流体的流量大小。
3. 测量压差：在进口管道和出口管道上分别安装压力计，并通过读取压力计上的数值来测量流体流经管道时的压差。
4. 记录数据：在不同流量下，分别测量并记录流体流经管道时的压差。
5. 数据处理：根据测得的压差数据，计算不同流量下的流体流动阻力。
五、实验结果与分析根据实验数据，可以绘制流体流动阻力与流量的关系曲线。
通过分析曲线的斜率和曲线的形状，可以得出以下结论：1. 流体流动阻力与流量呈线性关系，即流量越大，流体流动阻力越大。
2. 流体流动阻力随着流速的增加而增加，但增速逐渐减缓。
3. 流体流动阻力与管道尺寸有关，管道越粗，阻力越小。
六、实验误差与改进在实际实验中，可能会存在一些误差，如仪器的误差、操作误差等。
为减小误差，可以采取以下改进措施：1. 仪器校准：定期对流量计和压力计进行校准，确保其测量结果的准确性。
化工原理实验~流体流动阻力系数的测定实验报告
流体流动阻力系数的测定实验报告一、实验目的：1、掌握测定流体流动阻力实验的一般实验方法。
2、测定直管的摩擦阻力系数λ及突然扩大管和阀门的局部阻力系数ξ。
3、验证湍流区内摩擦阻力系数λ为雷诺系数Re和相对粗糙度的函数。
4、将所得光滑管的λ—Re方程与Blasius方程相比较。
二、实验器材：流体阻力实验装置一套三、实验原理：1、直管摩擦阻力不可压缩流体（如水），在圆形直管中做稳定流动时，由于黏性和涡流的作用产生摩擦阻力；流体在流过突然扩大、弯头等管件时，由于流体运动的速度和方向突然变化，产生局部阻力。
影响流体阻力的因素较多，在工程上通常采用量纲分析方法简化实验，得到在一定条件下具有普遍意义的结果，其方法如下。
流体流动阻力与流体的性质，流体流经处的几何尺寸以及流动状态有关，可表示为△P=f (d, l, u,ρ,μ,ε)引入下列无量纲数群。
雷诺数Re=duρ/μ相对粗糙度ε/ d管子长径比l / d从而得到△P/(ρu2)=ψ(duρ/μ，ε/ d， l / d)令λ=φ（Re，ε/ d）△P/ρ=（l / d）φ（Re，ε/ d）u2/2可得摩擦阻力系数与压头损失之间的关系,这种关系可=△P/ρ=λ（l / d）u2/2用试验方法直接测定。
hf——直管阻力，J/kg式中，hfl——被测管长，md——被测管内径，mu——平均流速，m/sλ——摩擦阻力系数。
当流体在一管径为d的圆形管中流动时，选取两个截面，用U形压差计测出这两个截面间的静压强差，即为流体流过两截面间的流动阻力。
根据伯努利方程找出静压强差和摩擦阻力系数的关系式，即可求出摩擦阻力系数。
改变流速可测出不同Re下的摩擦阻力系数，这样就可得出某一相对粗糙度下管子的λ—Re关系。
（1）、湍流区的摩擦阻力系数在湍流区内λ=f（Re，ε/ d）。
对于光滑管，大量实验证明，当Re在3×103~105范围内，λ和Re的关系遵循Blasius关系式，即λ= /对于粗糙管，λ和Re的关系均以图来表示。
化工原理试验报告-流体流动阻力的测定
实验一流体流动阻力的测定一、实验目的1、掌握测定流体流经直管、管件（阀门）时阻力损失的一般实验方法。
2、测定直管摩擦系数大与雷诺准数Re的关系，验证在一般湍流区内为与Re的关系曲线。
3、测定流体流经管件（阀门）时的局部阻力系数季4、识辨组成管路的各种管件、阀门，并了解其作用。
二、实验装置实验装置如下图所示：11+J1、水箱2、离心泵3、压差传感器4、温度计5、涡轮流量计6、流量计7、转子流量计8、转子流量计9、压差传感器10、压差传感器11、压差传感器12、粗糙管实验段13、光滑管实验段14、层流管实验段15、压差传感器16、压差传感器17、阐阀18、截止阀图1实验装置流程图装置参数:三、实验原理1、直管阻力摩擦系数大的测定流体在水平等径直管中稳定流动时，阻力损失为:. 2 d Ap九二- -fP lu 2du pRe = 一N采用涡轮流量计测流量VV u =900冗d 2用压差传感器测量流体流经直管的压力降A P f o根据实验装置结构参数1、d，流体温度T （查流体物性p、四），及实验时测定的流量V、压力降APf，求取Re和大，再将Re和大标绘在双对数坐标图上。
2、局部阻力系数Z的测定流体通过某一管件或阀门时的机械能损失表示为流体在小管径内流动时平均动能的某一倍数，这种方法称为阻力倍数法。
即：故0= 2A L ⑹P U 2根据连接管件或阀门两端管径中小管的直径d,流体温度T （查流体物性p、四），及实验时测定的流量V、压力降APf,，通过式⑸或⑹，求取管件（阀门）的局部阻力系数Z。
四、实验步骤1、开启仪表柜上的总电源、仪表电源开关。
2、首先对水泵进行灌水，然后关闭出口阀，启动水泵，待电机转动平稳后，把出口阀缓缓开到最大。
3、实验从做大流量开始做起，最小流量应控制在1.5m3/h。
由于实验数据处理时使用的是双对数坐标，所以实验时每次流量变化取一递减的等比数列这样得到的数据点就会均匀分布，时实验结果更具准确性。
实验1 流体流动阻力的测定
第二章 实验部分实验一 流体流动阻力的测定一、实验目的（1）了解流体流动阻力的测定方法。
（2）测定流体流过直管时的磨擦阻力，并确定磨擦系数λ与雷诺数Re 的关系。
（3）测定流体流过管件（本实验为闸阀）时的局部阻力，并求出阻力系数ξ。
（4）了解与本实验有关的各种流量测量仪表、压差测量仪表的结构特点和安装方式，掌握其测量原理、学会正确使用。
二、基本原理流体在管路中流动时，由于粘性剪应力和涡流的存在，不可避免地会引起压强损耗。
这种损耗包括流体经过直管的沿程阻力以及因流体运动方向改变或因管子大小形状改变所引起的局部阻力。
1．沿程阻力流体在水平均匀管道中稳定流动时，由截面1到截面2，阻力损失表现在压强的降低；h f =gp p ρ21-影响阻力损失的因素十分复杂，目前尚不能完全用理论方法求解，必须通过实验研究其规律。
为了减少实验工作量，扩大实验结果的应用范围，可采用因次分析法将各变量综合成准数关系式。
影响阻力损失的诸因素有：（1）流体性质：密度ρ，粘度μ；（2）管路的几何尺寸：管径d ，管长l ，管壁粗糙度e ； （3）流动条件：流速u 。
可表示为：△P=f(d,l ,μ,ρ,u,e)。
组合成如下的无因次式：,,,2⎪⎭⎫⎝⎛=∆d e d l du u Pμρφρ22Re u d e dl p∙∙∙=∆⎪⎭⎫ ⎝⎛ϕρ引入⎪⎭⎫ ⎝⎛∙=d eRe ϕλ，则上式变为：gu dl pfh22∙=∆=λρ式中，λ称为直管摩擦系数，滞流时λ=64/Re ；湍流时λ与Re 的关系受管壁粗糙度的影响，需由实验求得。
根据伯努利方程可知，流体通过直管的沿程阻力损失，可直接由所测得的液柱压差计读数ΔR 算出：△p=ΔR(ρ指－ρ水)g其中：ρ指——压差计中指示液密度，kg/m 3。
本实验中用水银作指示液，被测流体为水。
ΔR ——U 型管中水银位差，m 。
g ——重力加速度，g=9.81m/s 2。
2．局部阻力局部阻力通常有两种表示方法，即当量长度法和阻力系数法。
化工原理实验—流体流动阻力测定实验
化工原理实验报告—流体流动阻力测定实验班级： 031112班小组：第六组指导老师：刘慧仙组长：陈名组员：魏建武曹然实验时间： 2013年10月18日目录一、实验内容 (1)二、实验目的 (1)三、实验基本原理 (1)1.直管阻力 (1)2.局部阻力 (3)四、实验设计 (3)1.实验方案 (3)2.测试点及测试方法 (3)原始数据 (3)测试点 (4)测试方法 (4)3.控制点及调节方法 (4)4.实验装置和流程设计 (4)主要设备和部件 (4)实验装置流程图 (4)五、实验操作要点 (5)六、实验数据处理和结果讨论分析 (6)实验数据处理 (6)1.实验数据记录表 (6)2.流体直管阻力测定实验数据整理表 (7)3.流体局部阻力测定实验数据整理表 (8)4.计算示例。
(9)结果讨论分析 (10)七、思考题 (11)实验一流体流动阻力的测定实验一、实验内容1.测定流体在特定材质和的直管中流动时的阻力摩擦系数，并确定和之间的关系。
2.测定流体通过阀门时的局部阻力系数。
二、实验目的1.了解测定流体流动阻力摩擦系数的工程定义，掌握测定流体阻力的实验方法。
2.测定流体流径直管的摩擦阻力和流经管件或局部阻力，确定直管阻力摩擦系数与雷诺数之间的关系。
3.熟悉压差计和流量计的使用方法。
4.认识组成管路系统的各部件、阀门并了解其作用。
三、实验基本原理流体管路是由直管、管件（如三通、肘管、弯头）、阀门等部件组成。
流体在管路中流动时，由于黏性剪应力和涡流的作用，不可避免地要消耗一定的机械能，流体在直管中流动的机械能损失为直管阻力；而流体通过阀门、管件等部件时，因流动方向或流动截面的突然改变导致的机械能损失称为局部阻力。
在化工过程设计中，流体流动阻力的测定或计算，对于确定流体输送所需推动力的大小，例如泵的功率、液位或压差，选择适当的输送条件都有不可或缺的作用。
1.直管阻力流体在水平的均匀管道中稳定流动时，由截面1流动至截面2的阻力损失表现为压力的降低，即①由于流体分子在流动过程中的运动机理十分复杂，影响阻力损失的因素众多，目前尚不能完全用理论方法来解决流体阻力的计算问题，必须通过实验研究掌握其规律。
流体流动阻力的测定实验报告
流体流动阻力的测定实验报告实验报告：流体流动阻力的测定摘要：本实验通过测量流体在管道中的压降，来确定流体流动阻力的大小。
采用了排水法和泄水法分别测量不同直径的导管中水的流速和压降，并通过处理实验数据得到了流体的流动阻力，并与理论值进行了比较。
引言：液体或气体在管道中流动时会遇到一定的阻碍力，即流动阻力。
流动阻力的大小与管道直径、流速、流体性质等因素有关，因此需要进行实验测定。
实验仪器和材料：1. 导管：直径分别为2cm、4cm、6cm的塑料导管。
2.水泵：用于提供水流。
3.节流装置：用于调节水流量。
4.U型水银压力计：用于测量压降。
5.超声波流速仪：用于测量流速。
6.计时器：用于计时。
7.温度计：用于测量流体温度。
实验步骤：1. 将2cm直径的导管连接至水泵和节流装置，并调节节流装置使水流量适中。
2.打开水泵，使水开始流动，打开计时器记录时间。
3.使用超声波流速仪测量水在导管中的流速，并记录测量值。
4.同时使用U型水银压力计测量水在导管两端的压降，并记录测量值。
5.根据实验数据计算流体的流动阻力，并记录结果。
6. 重复以上步骤，分别对4cm、6cm直径的导管进行实验测量。
实验数据与结果：对于2cm直径的导管，测得的流速为0.032m/s，压降为2cm水柱。
通过计算得出流动阻力为0.053Pa·s/m^3对于4cm直径的导管，测得的流速为0.024m/s，压降为4cm水柱。
通过计算得出流动阻力为0.083Pa·s/m^3对于6cm直径的导管，测得的流速为0.018m/s，压降为6cm水柱。
通过计算得出流动阻力为0.093Pa·s/m^3讨论与分析：通过实验测量得到的流动阻力与导管直径成反比，与流体流速成正比。
这与理论预期是一致的。
由于实验条件的限制，实验中可能存在误差，例如流速和压降的测量误差、流体温度的变化等。
同时，水的物理性质也可能受实验环境的影响而发生变化，因此计算得到的流动阻力也可能不完全准确。
化工原理流体流动阻力测定试验
流体流动阻力测定的实验一、实验目的及任务1 .学习直管摩擦阻力AP 八直管摩擦系数人的测定方法。
2 .掌握直管摩擦系数人与雷诺数Re 和相对粗糙度之间的关系及其变化规律。
3 .掌握局部摩擦阻力APr 局部阻力系数Z 的测定方法。
4 .学习压强差的几种测量方法和提高其测量精确度的一些技巧。
二、基本原理流体在管路中流动时，由于黏性剪应力和涡流的存在，不可避免地会引起流体压力损耗。
这种 损耗包括流体在流动时所产生的直管阻力损失和局部阻力损失。
1 .直管阻力损失流体流过直管时的摩擦系数与阻力损失之间的关系可用下式表示, l u 2h =九 x 一 x 一 f d 2式中 d 一管径，m ；1 一管长，m ； u —流速，m / s ； 九一摩擦系数。
在一定的流速下，测出阻力损失，按下式即可求出摩擦系数九7 d 2九=h x_x —f 1 u 2阻力损失h f 可通过对两截面间作机械能衡算求出(1-3)P -流体的密度，kg/m 3A f -两截面的压强差，Pa 。
由式（1-4）可知，对于水平等径直管只要测出两截面上静压强的差即可算出h f 。
两截面上静压 强的差可用压差计测出。
流速由流量计测得，在已知管径d 和平均流速u 的情况下，只需测出流体 的温度K 查出该流体的密度p 和黏度〃，则可求出雷诺数Re ，从而得出流体流过直管的摩擦系数人与雷诺数Re 的关系。
2.局部阻力损失阀门、突然扩大、突然缩小、弯头、三通等管件的局部阻力系数可用下式计算对于水平等径直管，z 1=z 2 u 1=u 2, 上式可简化为p 「P 2PA p―f P(1-4)式中p 1-p 2一两截面的压强差， Pa ；(1-1)(1-2)1 2)(1-5)三、实验装置流程和主要设备1.实验装置流程流体流动阻力实验流程如图1-1所示。
图1-1流动阻力实验流程示意图1-水箱；2-离心泵；3、4-放水阀；5、13-缓冲罐；6-局部阻力近端测压阀；7、15-局部阻力远端测压阀；8、20-粗糙管测压回水阀；9、19-光滑管测压阀；10-局部阻力管阀；11-U型管进水阀；12- 压力传感器；14-流量调节阀；15、16-水转子流量计；17-光滑管阀；18-粗糙管阀；21-倒置U型管放空阀；22-倒置U型管；23-水箱放水阀；24-放水阀;2.被测光滑直管段：管径d—0.008m；管长L—1.69m；材料一不锈钢管被测粗糙直管段：管径d—0.010m；管长L—1.69m；材料一不锈钢管被测局部阻力直管段：管径d—0.015m；管长L—1.2m；材料一不锈钢管3.压力传感器：型号:LXWY 测量范围：200 KPa4.直流数字电压表：型号：PZ139 测量范围：0〜200 KPa5.离心泵:型号：WB70/055 流量：8(m3/h) 扬程：12(m) 电机功率：550(W)6.玻璃转子流量计：型号测量范围精度LZB—40 100〜1000(L / h) 1.5LZB—10 10〜100(L/h) 2.5四、实验方法及步骤1.向储水槽内注水，直到水满为止。
流体流动阻力的测定
g
g
其中：ρ 0——压差计中指示液密度，kg/m3。本实验中用水银作指示液，被测流体为 水。
Δ R——U 型管中水银位差，m。 g——重力加速度，g=9.81m/s2。
2、沿程阻力 流体在水平均匀管道中稳定流动时，由截面 1 到截面 2，阻力损失表现在压强的降低； 影响阻力损失的因素十分复杂，目前尚不能完全用理论方法求解，必须通过实验研究
10、实验装置恢复原状，打开压差计上的平衡阀，并清理实验现场。
五、数据记录及数据处理
数据记录如表 1-1 所示，数据处理如表 1-2 所示。
表 1-1 直管阻力及局部阻力记录表
t=
℃
涡轮流量计系数 N=
转/（L/s）
序号
1 2 3 4 5 6 7 8 平衡
水温/℃
涡轮转数
直管阻力 左读数/cm
局部阻力 左读数/cm
二、基本原理
流体在管路中流动时，由于粘性剪应力和涡流的存在，不可避免地会引起压强损耗。
这种损耗包括流体经过直管的沿程阻力以及因流体运动方向改变或因管子大小形状改变所
引起的局部阻力。
1、流动阻力 流动阻力包括沿程阻力和局部阻力二部分，常采用 U 管压差计测量，其依据：
hf= p1 p2 (0 )gR [ m]
可以用直管阻力的公式来计算局部阻力损失，而且在管路计算时，可将管路中的直管长度
与管件，阀门的当量长度合并在一起计算，如管路中直管长度为 l ，各种局部阻力的当量
长度之和为∑Le，则流体在管道中流动时的总阻力损失∑hf 为：
∑hf = λ l le u2 。 d 2g
（2）阻力系数法
六、实验报告
按正规要求的格式书写实验报告，书写本实验报告时，还注意以下事项： 1、根据实验结果，在双对数坐标纸上描绘λ =f(Re)的曲线或在直角坐标纸上描绘 lg
流体流动阻力测定
化工原理实验报告实验名称：干燥速率曲线的测定实验学院：化学工程学院专业：化学工程与工艺班级：姓名：学号同组者姓名：指导教师：日期：一、 实验目的1、掌握流体经直管和管阀件时阻力损失的测定方法。
通过实验了解流体流动中能量损失的变化规律。
2、测定直管摩擦系数λ于雷诺准数Re 的关系。
3、测定流体流经闸阀等管件时的局部阻力系数ξ。
4、学会压差计和流量计的适用方法。
5、观察组成管路的各种管件、阀件，并了解其作用。
二、 实验原理流体在管内流动时，犹豫粘性剪应力和涡流的存在，不可避免得要消耗一定的机械能，这种机械能的消耗包括流体流经直管的沿程阻力和因流体运动方向改变所引起局部阻力 1、沿程阻力流体在水平均匀管道中稳定流动时，阻力损失表现为压力降低。
即影响阻力损失的因素很多，尤其对湍流流体，目前尚不能完全用理论方法求解，必须通过实验研究其规律。
为了减少实验工作量，使实验结果具有普遍意义，必须采用因次分析方法将各变量组合成准数关联式。
根据因次分析，影响阻力损失的因素有， (a)流体性质：密度ρ、粘度μ；(b)管路的几何尺寸：管径d 、管长l 、管壁粗糙度ε； (c)流动条件：流速μ。
可表示为：引入下列无量纲数群： 雷诺数 du Re ρμ=相对粗糙度d ε 管子长径比l d从而得到2(,,)p du l u d dρερμ∆=ψ 令(Re,)d ελ=Φ ， 得2(Re,)2pl u d d ερ∆=Φ可得到摩擦阻力系数与压头损失之间的关系，这种关系可用实验方法直接测定。
22f pl u h d λρ∆==⨯2、局部阻力ρρpp p h f ∆=-=21),,,,,(ερμu l d f p =∆局部阻力通常有两种表示方法，即当量长度法和阻力系数法。
（1）当量长度法流体流过某管件或阀门时，因局部阻力造成的损失，相当于流体流过与其具有相当管径长度的直管阻力损失，这个直管长度称为当量长度，用符号 表示。
则流体在管路中流动时的总阻力损失∑f h 为（2）阻力系数法流体通过某一管件或阀门时的阻力损失用流体在管路中的动能系数来表示，这种计算局部阻力的方法，称为阻力系数法。
化工原理-流体阻力实验报告(北京化工大学)
北京化工大学化工原理实验报告实验名称：流体阻力实验班级：化工1305班*名：***学号：********** 序号：11同组人：宋雅楠、陈一帆、陈骏设备型号：流体阻力-泵联合实验装置UPRSⅢ型-第4套实验日期：2015-11-27一、实验摘要首先，本实验使用UPRS Ⅲ型第4套实验设备，通过测量不同流速下水流经不锈钢管、镀锌管、层流管、突扩管、阀门的压头损失来测定不同管路、局部件的雷诺数与摩擦系数曲线。
确定了摩擦系数和局部阻力系数的变化规律和影响因素，验证在湍流区内λ与雷诺数Re 和相对粗糙度的函数。
该实验结果可为管路实际应用和工艺设计提供重要的参考。
结果，从实验数据分析可知，光滑管、粗糙管的摩擦阻力系数随Re 增大而减小，并且光滑管的摩擦阻力系数较好地满足Blasuis 关系式：0.250.3163Re λ= 。
突然扩大管的局部阻力系数随Re 的变化而变化。
关键词：摩擦系数，局部阻力系数，雷诺数，相对粗糙度二、实验目的1、掌握测定流体流动阻力实验的一般实验方法：①测量湍流直管的阻力，确定摩擦阻力系数。
②测量湍流局部管道的阻力，确定摩擦阻力系数。
③测量层流直管的阻力，确定摩擦阻力系数。
2、验证在湍流区内摩擦阻力系数λ与雷诺数Re 以及相对粗糙度的关系。
3、将实验所得光滑管的λ-Re 曲线关系与Blasius 方程相比较。
三、实验原理1、 直管阻力不可压缩流体在圆形直管中做稳定流动时，由于黏性和涡流的作用会产生摩擦阻力（即直管阻力）；流体在流过突然扩大、弯头等管件时，由于流体运动的速度和方向突然变化，会产生局部阻力。
由于分子的流动过程的运动机理十分复杂，目前不能用理论方法来解决流体阻力的运算问题，必须通过实验研究来掌握其规律。
为了减少实验的工作量、化简工作难度、同时使实验的结果具有普遍的应用意义，应采用基于实验基础的量纲分析法来对直管阻力进行测量。
利用量纲分析的方法，结合实际工作经验，流体流动阻力与流体的性质、流体流经处的几何尺寸、流体的运动状态有关。
化工原理实验报告流体流动阻力
化工原理实验报告流体流动阻力化工原理实验报告：流体流动阻力一、实验目的通过实验，探究流体在管道中流动时所产生的阻力，并了解阻力与流量、管道直径、管道长度等因素之间的关系。
二、实验原理当流体在管道中流动时，其流动速度会受到管道壁面的阻力而减慢，从而导致管道内部流体的流动速度不均匀。
当流体流动速度较慢时，流体之间的黏性力占据主导地位，阻力主要来自于黏性力；当流体流动速度较快时，流体之间的惯性力占据主导地位，阻力主要来自于惯性力。
流体流动阻力的大小与流体黏度、流量、管道直径和管道长度等因素有关，其中黏度和管道长度是恒定的，因此阻力的大小主要取决于流量和管道直径。
三、实验步骤及数据处理1.将实验装置搭建好，包括水箱、流量计、压力计、进出水口等部分。
2.设置不同流量下的实验参数，包括流量计刻度、压力计读数等。
3.记录每组实验的流量、压力差等数据，并计算出每组实验的阻力系数。
4.进行数据处理，绘制出阻力系数与雷诺数之间的关系图，分析其规律。
四、实验结果及分析通过实验数据的处理，我们得到了每组实验的阻力系数，并绘制出了阻力系数与雷诺数之间的关系图。
从图中可以看出，阻力系数随着雷诺数的增加而增加，但增长趋势逐渐减缓。
这说明，当管道内部流体的流动速度较慢时，阻力主要来自于黏性力，而当流速增加时，惯性力开始起主导作用，阻力逐渐增大。
但随着流速的增加，管道内部流体的流动趋向稳定，惯性力的影响逐渐减弱，因此阻力增长趋势逐渐缓和。
我们还得到了不同流量下的阻力系数，发现阻力系数随着流量的增加而增加。
这是因为当流量增加时，流体在管道内部的流动速度也随之增加，从而使得管道内部的阻力增加。
五、实验结论通过实验，我们得到了流体流动阻力与流量、管道直径、管道长度等因素之间的关系。
实验结果表明，阻力系数随着雷诺数和流量的增加而增加，但增长趋势逐渐缓和。
这一结论可以为工程设计提供参考，使得管道布置时可以更加合理地选择管道直径和长度，从而降低管道系统的能耗。
[化工原理实验流体流动阻力系数测定实验报告范文]化工原理流体流动
![[化工原理实验流体流动阻力系数测定实验报告范文]化工原理流体流动](https://img.taocdn.com/s3/m/d8c5c4d23086bceb19e8b8f67c1cfad6195fe954.png)

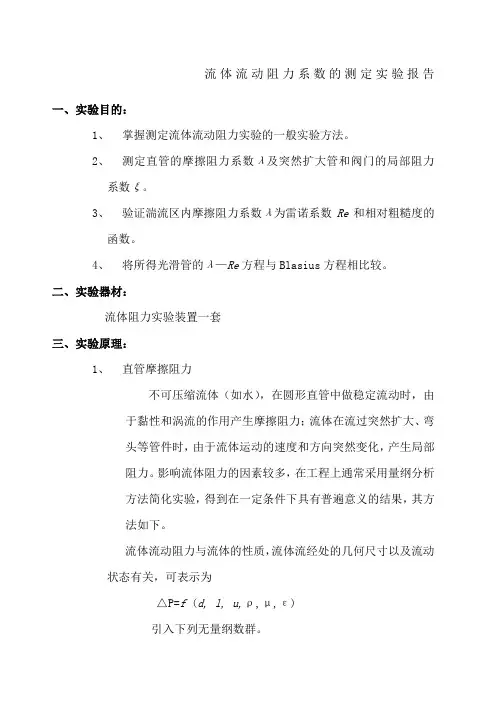

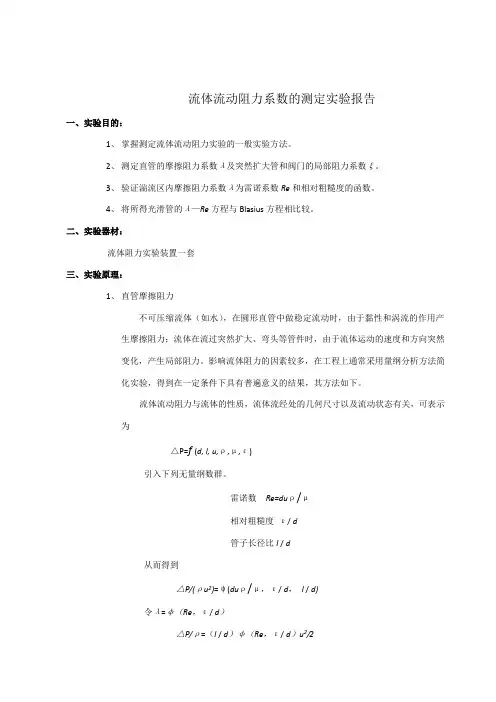

[化工原理实验流体流动阻力系数测定实验报告范文]化工原理流体流动流体流动阻力系数的测定实验报告一、实验目的：1、掌握测定流体流动阻力实验的一般实验方法。
2、测定直管的摩擦阻力系数入及突然扩大管和阀门的局部阻力系数E。
3、验证湍流区内摩擦阻力系数入为雷诺系数Re和相对粗糙度的函数。
4、将所得光滑管的入一Re方程与Blasius方程相比较。
二、实验器材：流体阻力实验装置一套三、实验原理：1、直管摩擦阻力不可压缩流体(如水)，在圆形直管中做稳定流动时，由于黏性和涡流的作用产生摩擦阻力；流体在流过突然扩大、弯头等管件时，由于流体运动的速度和方向突然变化，产生局部阻力。
影响流体阻力的因素较多，在工程上通常采用量纲分析方法简化实验，得到在一定条件下具有普遍意义的结果，其方法如下。
流体流动阻力与流体的性质，流体流经处的几何尺寸以及流动状态有关，可表示为△P=f(d,l,u,p,a,e)引入下列无量纲数群。
雷诺数Re=dp/卩相对粗糙度￡/d管子长径比l/d从而得到P/(pu2)=(dup/卩，￡/d,l/d)令入=?(Re,￡/d)P/P=(l/d)0(Re￡/d)u2/2可得摩擦阻力系数与压头损失之间的关系,这种关系可用试验方法直接测定。
hf=AP/p=X(l/d)u2/2式中，hf——直管阻力，J/kgl——被测管长，md被测管内径，mu——平均流速，m/s入摩擦阻力系数。
当流体在一管径为d的圆形管中流动时，选取两个截面，用U形压差计测出这两个截面间的静压强差，即为流体流过两截面间的流动阻力。
根据伯努利方程找出静压强差和摩擦阻力系数的关系式，即可求出摩擦阻力系数。
改变流速可测出不同Re下的摩擦阻力系数，这样就可得出某一相对粗糙度下管子的入一Re关系。
(1)、湍流区的摩擦阻力系数在湍流区内入=f(Re￡/d)。
对于光滑管，大量实验证明，当Re在3X103~105范围内，入和Re的关系遵循Blasius关系式，即入=/对于粗糙管，入和Re的关系均以图来表示。
流体流动阻力的测定 实验报告
实验一流体流动阻力的测定摘要：通过实验测定流体在光滑管、粗糙管、层流管中流动时，借助于伯努利方程计算摩擦阻力系数和雷诺数之间的关系，并与理论值相比较。
同时以实验手段计算突然扩大处的局部阻力，并对以上数据加以分析，得出结论。
一、目的及任务1.掌握测定流体流动阻力的实验的一般实验方法。
2.测定直管的摩擦阻力系数λ及突然扩大管和阀门的局部阻力系数ξ。
3.测定层流管的摩擦阻力。
4.验证湍流区内摩擦阻力系数λ与雷诺数Re 和相对粗糙度的函数。
5.将所得的光滑管的λ-Re 方程与Blasius 方程相比较。
二、基本原理1.直管摩擦阻力不可压缩流体（如水），在圆形直管中做稳定流动时，由于黏性和涡流的作用产生摩擦阻力；流体在突然扩大、弯头等管件时，由于流体运动速度和方向的突然变化，产生局部阻力。
影响流体阻力的因素较多，在工程上采用量纲分析方法简化实验，得到在一定条件下具有普遍意义的结果，其方法如下。
流体流动阻力与流体的性质，流体流经处几何尺寸以及流动状态有光，可表示为∆p=f （d ，l ，u ，ρ，μ，ε）引入下列无量纲数群雷诺数Re=μρdu 相对粗糙度dε管子的长径比dl 从而得到),,du (p 2d ld u εμρρψ=∆令λ=Φ（Re ，dε）2)(Re,2u d d l pερΦ=∆可得摩擦阻力系数与压头损失之间的关系，这种关系可用实验方法直接测定。
22u d l ph f ⨯=∆=λρ式中f h ——直管阻力，J/Kg ；l ——被测管长，m ；d ——被测管内径，m ；u ——平均流速，m/s ；λ——摩擦阻力系数。
当流体在一管径为d 的圆形管中流动时，选取两个截面，用U 形压差计测出这两个截面间的静压强差，即为流体流过两截面间的流动阻力。
根据伯努利方程找出静压强差和摩擦阻力系数的关系式，即可求出摩擦阻力系数。
改变流速可测出不同Re 下的摩擦阻力系数，这样就可得出某一相对粗糙度下管子的λ-Re 关系。
化工原理实验报告流体阻力
化工原理实验报告流体阻力摘要：本实验通过测定流体在不同管路中流动时的流量qv、测压点之间的压强差δp，结合已知的管路的内径、长度等资料，应用机械能守恆式算出不同管路的λ‐re变化关係及突然扩大管的 -re关係。
从实验资料分析可知，光滑管、粗糙管的摩擦阻力系数随re增大而减小，并且光滑管的摩擦阻力系数较好地满足blasuis关係式：。
突然扩大管的区域性阻力系数随re的变化而变化。
一、目的及任务掌握测定流体流动阻力实验的一般实验方法。
测定直管的摩擦阻力系数λ及突然扩大管和阀门的区域性阻力系数ξ。
验证湍流区内摩擦係数λ为雷诺数re和相对粗糙度的函式。
将所得光滑管λ-re方程与blasius方程相比较。
二、基本原理1.直管摩擦阻力不可压缩流体，在圆形直管中做稳定流动时，由于黏性和涡流的作用产生摩擦阻力；流体在流过突然扩大、弯头等管件时，由于流体运动的速度和方向突然变化，产生区域性阻力。
影响流体阻力的因素较多，在工程上通常採用量纲分析方法简化实验，得到在一定条件下具有普遍意义的结果，其方法如下：流体流动阻力与流体的性质，流体流经处的几何尺寸以及流动状态相关，可表示为：△p引入下列无量纲数群。
雷诺数相对粗糙度管子长径比从而得到令可得到摩擦阻力系数与压头损失之间的关係，这种关係可用实验方法直接测定。
式中——直管阻力，j；——被测管长，m；——被测管内径，m；——平均流速，m；——摩擦阻力系数。
当流体在一管径为的圆形管中流动时，选取两个截面，用u形压差计测出这两个截面间的静压强差，即为流体流过两截面间的流动阻力。
根据伯努利方程找出静压强差和摩擦阻力系数的关係式，即可求出摩擦阻力系数。
改变流速科测出不同re下的摩擦阻力系数，这样就可得到某一相对粗糙度下的λ-re关係。
(1)湍流区的摩擦阻力系数在湍流区内。
对于光滑管，大量实验证明，当re在範围内，与re的关係式遵循blasius关係式，即对于粗糙管，与re的关係均以图来表示。
