投影与视图知识点总结
投影与视图知识点总结投影与视图是工程图学中的重要内容，是工程师进行设计与制造的基础。
下面是投影与视图的知识点总结。
一、投影的定义与种类1. 投影是将三维实体在二维画面上的投影。
2. 投影分为平行投影和透视投影两种。
平行投影是物体在无穷远处时的投影，保持物体形状和大小不变，适用于工程制图中的多视图投影。
透视投影是通过模拟人眼的透视原理，使物体在近处大远处小，用于绘制逼真的效果图。
二、主视图与副视图1. 主视图是从物体六个主要方向观察并绘制的视图。
2. 副视图是从物体其它非主要方向观察并绘制的视图。
3. 任何物体至少需要主视图和一个副视图来完整表示。
三、视图的投影规律1. 视图的投影规律是指根据物体的几何特性，确定其视图的位置、大小及间隔等规律。
2. 正投影规律：物体的投影与视图同侧，上投下，前投后，左投右。
3. 在主视图、俯视图和立体图中，物体的主要特征线分别为前、上、左三个面上的轮廓线。
四、视图的基本要求1. 视图的大小适中，方便观察和绘制。
2. 视图之间的间距要均匀，以突出主要的特征和轮廓线。
3. 视图应尽量减少折角，直线尽量不折断。
五、视图的选择原则1. 选择平易近人的主视图。
2. 主视图要选主要面直接对称的视图。
3. 选择于构造、加工、检验方便的视图。
4. 尽量选择存在完整轮廓线的视图。
六、常见视图1. 正投主视图：从正前方观察物体并绘制的视图。
2. 俯视图：从物体的上方直接向下观察并绘制的视图。
3. 阜视图：从物体的左前方斜向观察并绘制的视图。
4. 左视图：从物体的左侧观察并绘制的视图。
5. 右视图：从物体的右侧观察并绘制的视图。
七、主视图与副视图的绘制方法1. 主视图绘制方法：a. 确定主视图的位置，主视图应水平或竖直地绘制在图纸上。
b. 根据主视图的投影规律，绘制主视图的轮廓线。
c. 绘制主视图上的特征线、尺寸和字体。
2. 副视图绘制方法：a. 根据几何原理，确定副视图的位置和大小。
(完整版)投影与视图知识点总结
投影与视图知识点总结知识点一：中心投影有关概念1. 投影现象：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面。
2. 手电筒、路灯和台灯的光线可以看成是从一个点发出的，这样的光线所形成的投影称为中心投影n知识点三：平行投影及应用1.平行投影的定义太阳光线可以看成是平行光线，平行光线所形成的投影称为平行投影当平行光线与投影面垂直，这种投影称为正投影2.平行投影的应用：（1）等高的物体垂直地面放置时，太阳光下的影长相等。
（2）等长的物体平行于地面放置时，太阳下的影长相等。
3.作物体的平行投影：由于平行投影的光线是平行的，而物体的顶端与影子的顶端确定的直线就是光线，故根据另一物体的顶端可作出其影子。
例1：如图,小华(线段CD)在观察某建筑物AB（1）请你根据小华在阳关下的影长（线段DF），画出此时建筑物AB在阳光下的影子。
（2）已知小华身高1.65m,在同一时刻，测得小华和建筑物AB的影长分别为1.2m 和8m，求建筑物AB的高。
例2：小明在公园游玩，想利用太阳光下的影子测量一颗大树AB的高，他发现大树的影子恰好落在假山坡面CD和地面BC上，如图所示，经测量CD=4m，BC=10m，CD与地面成30度的角，此时量得1m标杆的影长为2m，请你帮助小明求出大树AB的高度？知识点四：视图1.常见几何体的三视图2.三视图的排列规则：俯视图放在主视图的下面，长度与主视图的长度一样；左视图放在主视图的右面，高度与主视图的高度一样，宽度与俯视图的宽度一样，可简记为“长对正；高平齐；宽相等”。
注意：在画物体的三视图时，对看得见的轮廓线用实线画出，而对看不见的轮廓线要用虚线画出。
在三种视图中，主视图反映的是物体的长和高、俯视图反映的是物体的长和宽、左视图反映的是物体的宽和高.因此，在画三视图时，对应部分的长要相等。
例1：如图是几个相同的小正方体组成的一个几何体，请画出它的三视图。
投影与视图知识点总结
投影与视图知识点总结

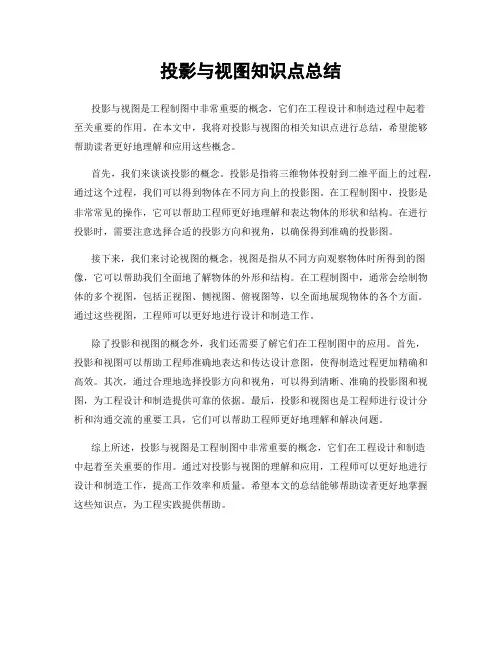

投影与视图是工程制图中非常重要的概念，它们在工程设计和制造过程中起着
至关重要的作用。
在本文中，我将对投影与视图的相关知识点进行总结，希望能够帮助读者更好地理解和应用这些概念。
首先，我们来谈谈投影的概念。
投影是指将三维物体投射到二维平面上的过程，通过这个过程，我们可以得到物体在不同方向上的投影图。
在工程制图中，投影是非常常见的操作，它可以帮助工程师更好地理解和表达物体的形状和结构。
在进行投影时，需要注意选择合适的投影方向和视角，以确保得到准确的投影图。
接下来，我们来讨论视图的概念。
视图是指从不同方向观察物体时所得到的图像，它可以帮助我们全面地了解物体的外形和结构。
在工程制图中，通常会绘制物体的多个视图，包括正视图、侧视图、俯视图等，以全面地展现物体的各个方面。
通过这些视图，工程师可以更好地进行设计和制造工作。
除了投影和视图的概念外，我们还需要了解它们在工程制图中的应用。
首先，
投影和视图可以帮助工程师准确地表达和传达设计意图，使得制造过程更加精确和高效。
其次，通过合理地选择投影方向和视角，可以得到清晰、准确的投影图和视图，为工程设计和制造提供可靠的依据。
最后，投影和视图也是工程师进行设计分析和沟通交流的重要工具，它们可以帮助工程师更好地理解和解决问题。
综上所述，投影与视图是工程制图中非常重要的概念，它们在工程设计和制造
中起着至关重要的作用。
通过对投影与视图的理解和应用，工程师可以更好地进行设计和制造工作，提高工作效率和质量。
希望本文的总结能够帮助读者更好地掌握这些知识点，为工程实践提供帮助。
投影基础知识点总结

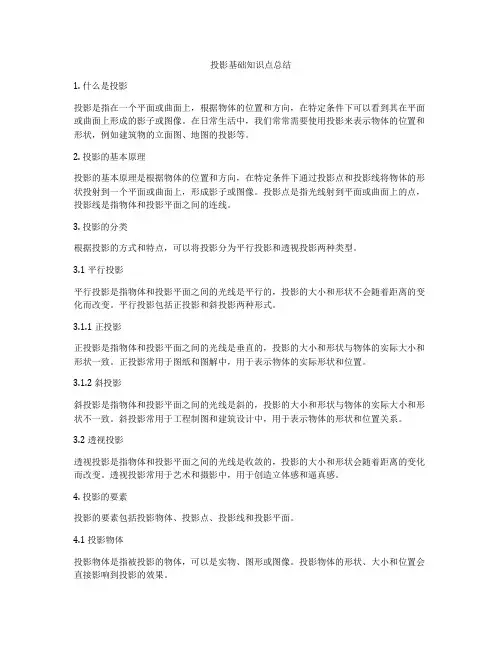

投影基础知识点总结1. 什么是投影投影是指在一个平面或曲面上，根据物体的位置和方向，在特定条件下可以看到其在平面或曲面上形成的影子或图像。
在日常生活中，我们常常需要使用投影来表示物体的位置和形状，例如建筑物的立面图、地图的投影等。
2. 投影的基本原理投影的基本原理是根据物体的位置和方向，在特定条件下通过投影点和投影线将物体的形状投射到一个平面或曲面上，形成影子或图像。
投影点是指光线射到平面或曲面上的点，投影线是指物体和投影平面之间的连线。
3. 投影的分类根据投影的方式和特点，可以将投影分为平行投影和透视投影两种类型。
3.1 平行投影平行投影是指物体和投影平面之间的光线是平行的，投影的大小和形状不会随着距离的变化而改变。
平行投影包括正投影和斜投影两种形式。
3.1.1 正投影正投影是指物体和投影平面之间的光线是垂直的，投影的大小和形状与物体的实际大小和形状一致。
正投影常用于图纸和图解中，用于表示物体的实际形状和位置。
3.1.2 斜投影斜投影是指物体和投影平面之间的光线是斜的，投影的大小和形状与物体的实际大小和形状不一致。
斜投影常用于工程制图和建筑设计中，用于表示物体的形状和位置关系。
3.2 透视投影透视投影是指物体和投影平面之间的光线是收敛的，投影的大小和形状会随着距离的变化而改变。
透视投影常用于艺术和摄影中，用于创造立体感和逼真感。
4. 投影的要素投影的要素包括投影物体、投影点、投影线和投影平面。
4.1 投影物体投影物体是指被投影的物体，可以是实物、图形或图像。
投影物体的形状、大小和位置会直接影响到投影的效果。
4.2 投影点投影点是指光线射到投影平面上的点，用于确定物体在投影平面上的位置和形状。
投影点的位置和数量会影响到投影的形状和效果。
4.3 投影线投影线是指物体和投影平面之间的连线，用于确定物体在投影平面上的位置和形状。
投影线的方向和长度会影响到投影的大小和形状。
4.4 投影平面投影平面是指物体投影到的平面或曲面，用于呈现物体在平面或曲面上的位置和形状。
投影与视图知识点总结
投影与视图知识点总结投影与视图主要涉及到平行投影、透视投影、三维图形的多视图投影，各种视图对应的关系等。
在本文中，我们将对这些概念进行详细的讨论，并深入探讨它们在工程学和设计领域中的应用。
一、平行投影平行投影是投影中最基本的一种类型。
它是通过平行光线将三维对象投影到二维平面上的过程。
在平行投影中，光线是平行的，因此投影到平面上的图形保持了原始对象的大小和形状。
在工程图纸中，平行投影通常用于绘制多视图投影和透视投影。
在建筑设计中，平行投影也经常用于绘制建筑平面图和立面图等。
平行投影对于工程设计师和建筑师来说是非常重要的，因为它能够准确地表达三维对象的形状和尺寸，在设计和制造过程中起到至关重要的作用。
二、透视投影透视投影是一种通过透视原理将三维对象投影到二维平面上的过程。
在透视投影中，光线不再是平行的，而是会汇聚到一个点上，因此投影到平面上的图形会呈现出远近关系和透视效果。
透视投影常常用于绘制逼真的图像，如绘画、摄影和电影等。
在工程设计中，透视投影往往用于展示设计概念和效果图，以便更好地向客户展示设计方案和效果。
在建筑设计中，透视投影也经常用于绘制逼真的建筑效果图和室内设计图。
透视投影对于产品设计师、室内设计师和广告设计师来说是非常重要的，因为它能够更好地展示设计概念和效果，让客户更好地理解和接受设计方案。
三、多视图投影多视图投影是一种通过多个视图来描述三维对象的投影方法。
在多视图投影中，三维对象通常被投影到正面视图、顶视图和侧视图等不同的平面上，从而得到多个视图来描述对象的形状和尺寸。
多视图投影是工程图纸中常用的一种投影方法，它能够全面准确地表达对象的各个方面，从而为设计和制造提供必要的信息。
在多视图投影中，正面视图、底视图和侧视图等不同的视图之间有一定的关系，设计师需要根据这些关系来确定各个视图的尺寸和位置。
多视图投影对于工程师和设计师来说是非常重要的，因为它能够为设计和制造提供必要的信息，帮助他们更好地理解并表达对象的形状和尺寸。
知识点总结投影与视图

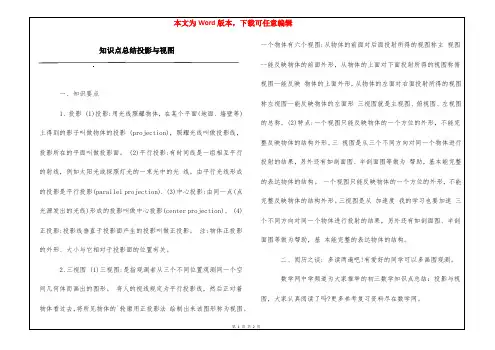

知识点总结投影与视图一、知识要点1、投影 (1)投影:用光线照耀物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影 (projection)，照耀光线叫做投影线，投影所在的平面叫做投影面。
(2)平行投影:有时间线是一组相互平行的射线，例如太阳光或探照灯光的一束光中的光线。
由平行光线形成的投影是平行投影(parallel projection). (3)中心投影:由同一点(点光源发出的光线)形成的投影叫做中心投影(center projection)。
(4)正投影:投影线垂直于投影面产生的投影叫做正投影。
注:物体正投影的外形、大小与它相对于投影面的位置有关。
2、三视图 (1)三视图:是指观测者从三个不同位置观测同一个空间几何体而画出的图形。
将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的`轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图:从物体的前面对后面投射所得的视图称主视图--能反映物体的前面外形，从物体的上面对下面投射所得的视图称俯视图--能反映物体的上面外形，从物体的左面对右面投射所得的视图称左视图--能反映物体的左面形三视图就是主视图、俯视图、左视图的总称。
(2)特点:一个视图只能反映物体的一个方位的外形，不能完整反映物体的结构外形。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为帮助，基本能完整的表达物体的结构。
一个视图只能反映物体的一个方位的外形，不能完整反映物体的结构外形。
三视图是从加速度我的学习也要加速三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为帮助，基本能完整的表达物体的结构。
二、阅历之谈: 多读两遍吧!有爱好的同学可以多画图观测。
数学网中学频道为大家推举的初三数学知识点总结：投影与视图，大家认真阅读了吗?更多参考复习资料尽在数学网。
投影与视图知识点总结
投影与视图知识点总结在我们的日常生活和学习中，投影与视图是一个重要的数学概念，它不仅在数学领域有着广泛的应用，在工程、建筑、设计等实际领域也发挥着关键作用。
接下来，让我们一起深入了解投影与视图的相关知识点。
一、投影投影是光线（投射线）通过物体，向选定的面（投影面）投射，并在该面上得到图形的方法。
1、中心投影由同一点（点光源）发出的光线形成的投影叫做中心投影。
比如，夜晚路灯下的人影就是中心投影的例子。
其特点是：等长的物体平行于地面放置时，在灯光下，离点光源越近的物体的影子越短，离点光源越远的物体的影子越长。
2、平行投影由平行光线（太阳光线）形成的投影称为平行投影。
平行投影又分为正投影和斜投影。
正投影是指投射线垂直于投影面的平行投影。
在平行投影中，同一时刻，不同物体的物高和影长成比例。
二、视图视图是将物体按正投影向投影面投射所得到的图形。
1、三视图三视图包括主视图、俯视图和左视图。
主视图：从物体的前面向后面投射所得的视图。
俯视图：从物体的上面向下面投射所得的视图。
左视图：从物体的左面向右面投射所得的视图。
三视图的位置关系：主视图在上方，俯视图在主视图的正下方，左视图在主视图的正右方。
三视图的大小关系：长对正、高平齐、宽相等。
即主视图与俯视图的长相等，主视图与左视图的高相等，俯视图与左视图的宽相等。
2、常见几何体的三视图（1）正方体：三视图都是正方形。
（2）长方体：主视图、左视图是长方形，俯视图是长方形。
（3）圆柱：主视图、左视图是长方形，俯视图是圆。
（4）圆锥：主视图、左视图是三角形，俯视图是圆及圆心。
（5）球：三视图都是圆。
三、根据视图还原几何体根据三视图还原几何体时，要先分别根据主视图、俯视图和左视图想象几何体的前面、上面和左面的形状，然后综合起来考虑整体形状。
四、投影与视图的应用1、在建筑设计中，设计师需要通过绘制三视图来准确表达建筑物的形状和尺寸，以便施工人员能够按照设计进行施工。
2、在机械制造中，工程师需要根据零件的三视图来制造零件，确保零件的精度和质量。
九年级数学下册第二十九章《投影与视图》综合知识点总结(含答案)
学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图是某几何体的三视图及相关数据，则下面判断正确的是（）A．a＞c B．b＞c C．a2+4b2＝c2D．a2＋b2＝c22．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（）A．B．C．D．3．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m能取到的最大值是（）A．6 B．5 C．4 D．34．如图，是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方体的个数，则这个几何体的主视图(从正面看)是()A．B．C．D．5．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A．上午8时B．上午9时30分C．上午10时D．上午12时6．小乐用一块长方形硬纸板在阳光下做投影实验，通过观察，发现这块长方形硬纸板在平整的地面上不可能出现的投影是（）A．三角形B．线段C．矩形D．平行四边形7．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是()A．B．C．D．8．下面的三视图对应的物体是（）A．B．C．D．9．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影子长DE＝1.8m，窗户下沿到地面的距离BC＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m10．下列命题是真命题的是（）A．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为2:3B．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9C．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为2:3D．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为4:911．如图所示几何体的左视图是（）A．B．C．D．12．如图是由5个大小相同的正方体组成的几何体，则该几何体的主视图是（）A．B．C．D．13．如图是有一些相同的小正方体构成的立体图形的三视图．这些相同的小正方体的个数是（）A．4 B．5 C．6 D．714．如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图,则小立方体的个数不可能是()A．6个B．7个C．8个D．9个第II卷（非选择题）请点击修改第II卷的文字说明参考答案二、填空题15．一个几何体是由一些大小相同的小正方块摆成的，从正面看与从上面看得到的形状图如图所示，则组成这个几何体的小正方体的个数n的所有可能值的和是______________16．如图，数学兴趣小组的小颖想测量教学楼前的一棵树的树高，下午课外活动时她测得一根长为1m的竹竿的影长是0.5m，但当她马上测量树高时，发现树的影子不全落在地面上，有一部分影子落在教学楼的墙壁上（如图），她先测得留在墙壁上的影高为1m，又测得地面的影长为1.5m，请你帮她算一下，树高为______．17．某几何体从三个方向看到的图形分别如图，则该几何体的体积为___________.18．棱长是1cm的小立方体组成如图所示的几何体，那么这个几何体的表面积是____________．19．一个几何体由一些完全相同的小立方块搭成，从正面和从上面看到的这个几何体的形状如下，那么搭成这样一个几何体，最少需要_____个这样的小立方块，最多需要_____个这样的小立方块．20．如图是某几何体的三视图，则该几何体左视图的面积为_________．21．小新的身高是1.7m，他的影子长为5.1m，同一时刻水塔的影长是42m，则水塔的高度是_____m．22．如图，由五个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体的主视图和左视图的面积之和是_____．23．如图，是由一些相同的小正方体构成的立体图形的三视图这些相同的小正方体的个数是______．24．一天，小青想利用影子测量校园内一根旗杆的高度，在同一时刻内，小青的影长为2米，旗杆的影长为20米，若小青的身高为1.60米，则旗杆的高度为__________米.25．一个几何体由几个大小相同的小正方体搭成，这个几何体的俯视图和左视图如图所示，则这个几何体中小正方体的个数最少是________个．26．由一些完全相同的小正方体组成的几何体，从正面看和左面看的图形如图所示，则组成这个几何体的小正方体的个数至少是_____个．三、解答题27．一个几何体的三种视图如图所示．（1）这个几何体的名称是 __，其侧面积为 __；（2）画出它的一种表面展开图；（3）求出左视图中AB的长．28．把棱长为1cm的若干个小正方体摆放成如图所示的几何体，然后在露出的表面上涂上颜色(不含底面)()1该几何体中有多少个小正方体？()2画出从正面看到的图形；()3写出涂上颜色部分的总面积.29．如图各图是棱长为1cm的小正方体摆成的，如图①中,从正面看有1个正方形，表面积为6cm2；如图②中,从正面看有3个正方形，表面积为18cm2；如图③，从正面看有6个正方形，表面积为36cm2；…(1)第6个图中，从正面看有多少个正方形?表面积是多少?(2)第n个图形中，从正面看有多少个正方形?表面积是多少?30．用六个小正方体搭成如图的几何体，请画出该几何体从正面，左面，上面看到的图形．参考答案【参考答案】一、选择题1．D2．C3．B4．B5．A6．A7．C8．D9．A10．B11．B12．D13．B14．D二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+616．4m【分析】首先要知道在同一时刻任何物体的高与其影子的比值是相同的所以竹竿的高与其影子的比值和树高与其影子的比值相同利用这个结论可以求出树高【详解】解：如图所示：过点D作DC⊥AB于点C连接AE由题17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定18．36cm2【分析】从上面看到6个正方形从正面和右面可看到6个正方形从两个侧后面可看到6个正方形从底面可到到6个正方形面积相加即为所求【详解】从上面看到的面积为6从正面和右面看到的面积为从两个侧后面看19．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个20．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考21．14【分析】设水塔的高为xm根据同一时刻平行投影中物体与影长成正比得到x：42=17：51然后利用比例性质求x即可【详解】设水塔的高为xm根据题意得x:42=17:51解得x=14即水塔的高为14m22．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为723．5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体考点：几何体的三视图24．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△ECD∴解25．5【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由左视图可得第二层所须小正方体最少的个数相加即可得答案【详解】由俯视图和左视图可知此几何体有2层第一层有4个小正方体第二层最少有1个小正26．4【分析】根据图示可知该几何体有2层由俯视图可得第一层小正方图的个数由主视图可得第二层小正方体的可能的个数即可解决问题【详解】由俯视图易得最底层有3个小正方体由主视图易得第二层最少有1个最多有2个小三、解答题27．28．29．30．【参考解析】一、选择题1．D解析：D【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．2．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．3．B解析：B【分析】根据主视图和俯视图分析每行每列小正方体最多的情况，即可得出答案．【详解】由题中所给出的主视图知物体共两列，且左侧一列高两层，右侧一列最高一层；由俯视图可知左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，可能两行都是两层．最多的情况如图所示，所以图中的小正方体最多5块．故选：B．【点睛】本题考查根据三视图判断小正方体个数，需要一定空间想象力，熟练掌握主视图与俯视图的定义是解题的关键．4．B解析：B【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有4列，从左到右分别是1，2，3，2个正方形．【详解】由俯视图中的数字可得：主视图有4列，从左到右分别是1，2，3，2个正方形．故选B．【点睛】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．5．A解析：A【分析】根据从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长可知．【详解】解：根据从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长．可知影子最长的时刻为上午8时．故选A．【点睛】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长．6．A【分析】根据平行投影的性质进行分析即可得出答案．【详解】将长方形硬纸的板面与投影线平行时，形成的影子为线段；将长方形硬纸板与地面平行放置时，形成的影子为矩形；将长方形硬纸板倾斜放置形成的影子为平行四边形；由物体同一时刻物高与影长成比例，且长方形对边相等，故得到的投影不可能是三角形． 故选A ．【点睛】本题考查了投影与视图的有关知识，是一道与实际生活密切相关的热点试题，灵活运用平行投影的性质是解题的关键．7．C解析：C【解析】分析：俯视图就是要从问题的正上方往下看，相当于把物体投影到平面.详解：圆柱体和球体投影到平面以后都是圆形，故排除A,因为圆形的轮廓线都是可以看到的，所以选C.点睛：三视图中，可以看到的轮廓线，要化成实线，看不到的轮廓线，要化成虚线. 8．D解析：D【解析】解：从俯视图可以看出直观图的下面部分为三个长方体，且三个长方体的宽度相同．只有D 满足这两点．故选D ．点睛：本题主要考查学生对图形的三视图的了解及学生的空间想象能力．9．A解析：A【解析】∵BE ∥AD ，∴△BCE ∽△ACD ， ∴CB CE AC CD =，即 CB CE AB BC DE EC=++， ∵BC=1，DE=1.8，EC=1.2 ∴1 1.21 1.8 1.2AB =++ ∴1.2AB=1.8，∴AB=1.5m ．故选A ． 10．B【分析】根据相似三角形的性质分别对每一项进行分析即可．【详解】解：A、如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9，是假命题；B、如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9，是真命题；C、如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为16:81，是假命题；D、如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为16:81，是假命题；故选B．【点睛】此题考查了命题与定理，用到的知识点是相似三角形的性质，关键是熟练掌握有关性质和定理．11．B解析：B【分析】根据左视图是从左边看得到的图形，可得答案．【详解】从左边看是：故选B．【点睛】本题考查了简单几何体的三视图，左视图是从物体的左面看得到的视图．12．D解析：D【解析】【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】从正面看易得第一层左侧有1个正方形，第二层有3个正方形．故选D．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．13．B解析：B【解析】根据题意可知：第一行第一列只能有1个正方体，第二列有3个正方体，第一行第3列有1个正方体，共需正方体1+3+1=5．故选B．14．D解析：D【解析】由俯视图可得得最底层有5个立方体，由左视图可得第二层最少有1个立方体，最多有3个立方体，所以小立方体的个数可能是6个或7个或8个，小立方体的个数不可能是9．故选D．点睛：本题主要考查了三视图的应用，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．注意俯视图中有几个正方形，底层就有几个立方体．二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+6解析：11【分析】易得这个几何体共有2层，由主视图和俯视图可得第一层最多正方体的个数为3块，第二层最多正方体的个数为3块，相加即可．【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=5，5+6=11，故答案为：11．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．16．4m【分析】首先要知道在同一时刻任何物体的高与其影子的比值是相同的所以竹竿的高与其影子的比值和树高与其影子的比值相同利用这个结论可以求出树高【详解】解：如图所示：过点D作DC⊥AB于点C连接AE由题解析：4m【分析】首先要知道在同一时刻任何物体的高与其影子的比值是相同的，所以竹竿的高与其影子的比值和树高与其影子的比值相同，利用这个结论可以求出树高．【详解】解：如图所示：过点D作DC⊥AB于点C，连接AE，由题意可得：DE=BC=1m ，BE=1.5m ，∵一根长为1m 的竹竿的影长是0.5m ，∴AC=2CD=3m ，故AB=3+1=4（m ）．故答案为4m ．【点睛】此题主要考查了平行投影，解题的关键要知道竹竿的高与其影子的比值和树高与其影子的比值相同．17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定解析：3π.【分析】由三视图可得这个几何体为圆柱，利用圆柱的体积公式求解即可.【详解】由三视图可得，此几何体为圆柱，所以圆柱的体积为3×π•(22 )2=3π， 故答案为3π.【点睛】本题考查了与三视图有关的计算，根据三视图确定这个几何体为圆柱是解决问题的关键. 18．36cm2【分析】从上面看到6个正方形从正面和右面可看到6个正方形从两个侧后面可看到6个正方形从底面可到到6个正方形面积相加即为所求【详解】从上面看到的面积为6从正面和右面看到的面积为从两个侧后面看 解析：36cm 2【分析】从上面看到6个正方形，从正面和右面可看到62⨯个正方形，从两个侧后面可看到62⨯个正方形，从底面可到到6个正方形，面积相加即为所求.【详解】从上面看到的面积为62116cm ⨯⨯=，从正面和右面看到的面积为2621112cm ⨯⨯⨯=，从两个侧后面看到的面积为2621112cm ⨯⨯⨯=，从底面看到的面积为62116cm ⨯⨯=， 那么这个几何体的表面积为6+12+12+6=362cm .【点睛】本题考查了几何体的表面积，解决问题的关键是分别从各个视角求出面积，然后相加即可. 19．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个解析：6 8【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】综合主视图和俯视图，这个几何体的底层有4个小正方体，第二层最少有2个，最多有4个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+2=6个，至多需要小正方体木块的个数为：4+4=8个，故答案为6，8．【点睛】此题主要考查了几何体的三视图，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．20．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考解析：2【解析】【分析】由视图知，此几何体的侧视图为一个长方形，故由题设条件求出侧视图的面积即可．【详解】由几何体的主视图与俯视图可得，几何体为三棱柱，所以该几何体的左视图的面积为＝，故答案为：2．【点睛】本题考点是由三视图求几何体的面积、体积，考查对三视图的理解与应用，主要考查三视图与实物图之间的关系，用三视图中的数据还原出实物图的数据，再根据相关的公式求表面积与体积，本题求的是三视图中的侧视图面积，解决本题的关键是由题设条件得出侧视图的形状及侧视图的几何特征．求解本题的关键是准确熟练理解三视图的投影规则，其规则是：主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等．21．14【分析】设水塔的高为xm根据同一时刻平行投影中物体与影长成正比得到x：42=17：51然后利用比例性质求x即可【详解】设水塔的高为xm根据题意得x:42=17:51解得x=14即水塔的高为14m解析：14．【分析】设水塔的高为xm，根据同一时刻，平行投影中物体与影长成正比得到x：42=1.7：5.1，然后利用比例性质求x即可．【详解】设水塔的高为xm，根据题意得x:42=1.7:5.1，解得x=14，即水塔的高为14m.故答案为14.【点睛】本题考查了平行投影的知识，解题的关键是熟练的掌握投影的性质与运用.22．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为7解析：7【解析】该几何体的主视图的面积为1×1×4=4，左视图的面积是1×1×3=3，所以该几何体的主视图和左视图的面积之和是3+4=7，故答案为7.23．5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体考点：几何体的三视图解析：5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体．考点：几何体的三视图24．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△EC D∴解解析：16【分析】易得△AOB∽△ECD，利用相似三角形对应边的比相等可得旗杆OA的长度．【详解】解：∵OA⊥DA，CE⊥DA，∴∠CED=∠OAB=90°，∵CD∥OE，∴∠CDA=∠OBA，∴△AOB∽△ECD，∴CE OA16OA==，,DE AB220解得OA=16．故答案为16．25．5【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由左视图可得第二层所须小正方体最少的个数相加即可得答案【详解】由俯视图和左视图可知此几何体有2层第一层有4个小正方体第二层最少有1个小正解析：5【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由左视图可得第二层所须小正方体最少的个数，相加即可得答案．【详解】由俯视图和左视图可知此几何体有2层，第一层有4个小正方体，第二层最少有1个小正方体，∴这个几何体中小正方体的个数最少是5个，故答案为：5【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．26．4【分析】根据图示可知该几何体有2层由俯视图可得第一层小正方图的个数由主视图可得第二层小正方体的可能的个数即可解决问题【详解】由俯视图易得最底层有3个小正方体由主视图易得第二层最少有1个最多有2个小解析：4【分析】根据图示可知，该几何体有2层，由俯视图可得第一层小正方图的个数，由主视图可得第二层小正方体的可能的个数，即可解决问题.【详解】由俯视图易得，最底层有3个小正方体，由主视图易得，第二层最少有1个，最多有2个小正方体，那么搭成这个几何体的小正方体最少为3+1=4个，最多为3+2=5个故答案为：4【点睛】本题考查了从不同方向观察几何体，难度适中，熟练掌握根据主视图和俯视图确定小正方体的个数是解题关键.三、解答题27．（1）正三棱柱，72；（2）见解析；（3）23 【分析】（1）由三视图可知，该几何体为正三棱柱，再根据正三棱柱侧面积计算公式计算可得； （2）画出正三棱柱的展开图即可；（3）在EFG ∆中，作EH FG ⊥于点H ，根据勾股定理求出EH ，即可得到AB ．【详解】解:()1由三视图可知，该几何体为正三棱柱；这个几何体的侧面积为36472⨯⨯=；故答案为：正三棱柱；72．()2展开图如下：()3在EFG ∆中，作EH FG ⊥于点H ，则2FH =，224223EH =-=．AB ∴长23．【点睛】本题考查三视图、几何体的侧面展开图等知识，解题的关键是理解三视图、看懂三视图，属于中考常考题型．28．（1）14个；（2）见解析；（3）33cm2【分析】（1）该几何体中正方体的个数为最底层的9个，加上第二层的4个，再加上第三层的1个；（2）主视图从上往下三行正方形的个数依次为1，2，3；（3）涂上颜色部分的总面积可分上面，前面，后面，左面，右面，相加即可．【详解】解：（1）该几何体中正方体的个数为9+4+1=14个；（2）；（3）前面，后面，左面，右面分别有1+2+3=6个面，上面有1+3+5=9个面，共有6×4+9=33个面所以，涂上颜色部分的总面积是：1×1×33=33（cm2）．【点睛】考查几何体三视图的画法及有关计算；有规律的找到正方体的个数和计算露出部分的总面积是解决本题的关键．29．（1）126cm2；（2）3n（n＋1）cm2．【分析】（1）由题意知，第4个图共有1＋3＋6＋10＝20个，从正面看有10个正方形，第5个图共有1＋3＋6＋10＋15＝35个，从正面看有15个正方形，即可推出第6个图形的正方体和正面看到的正方形个数；（2）由题意知，从正面看有（1＋2＋3＋4＋…＋n）个正方形，即可得出其表面积．【详解】（1）由题意可知，第6个图中，从正面看有1＋2＋3＋4＋5＋6＝21个正方形，表面积为：21×6＝126cm2；（2）由题意知，从正面看到的正方形个数有（1＋2＋3＋4＋…＋n）＝(1)2n n+个，表面积为：(1)2n n+×6＝3n（n＋1）cm2．【点睛】本题主要考查了平面图形的有规律变化，要求学生通过观察图形，分析、归纳发现其中的规律，并应用规律解决问题．30．【解析】【分析】从正面看为两层,下面是三个小正方形,上面最左边一个小正方形;从左边看分两层,下面是三个小正方形,上面中间一个小正方形;从上面看分三行,最上面一行最左边一个小正方形,中间三个小正方形,第三行最左边一个小正方形.【详解】如图所示:【点睛】本题主要考查简单几何体三视图,解决本题的关键是要熟练掌握观察三视图的方法.。
人教版九年级数学下 第25讲 视图与投影 中考知识点梳理
3.常见几何体的三视图常见几何体的三视图
正方体：正方体的三视图都是正方形.
圆柱：圆柱的三视图有两个是矩形，另一个是圆.
圆锥：圆锥的三视图中有两个是三角形，另一个是圆.
球的三视图都是圆.
知识点二：投影
4.平行投影
由平行光线形成的投影．
在平行投影中求影长，一般把实际问题抽象到相似三角形中，利用相似三角形的相似比，列出方程，通过解方程求出的影长．
第25讲视图与投影
一、知识清单梳理
知识点一：三视图内容
关键点拨
1.三视图
主视图：从正面看到的图形.
俯视图：从上面看到的图形.
左视图：从左面看到的ቤተ መጻሕፍቲ ባይዱ形.
例：长方体的主视图与俯视图如图所示，则这个长方体的体积是36 .
2.三视图的对应关系
(1)长对正：主视图与俯视图的长相等，且相互对正；
(2)高平齐：主视图与左视图的高相等，且相互平齐；
例：小明和他的同学在太阳下行走，小明身高1.4米，他的影长为1.75米，他同学的身高为1.6米，则此时他的同学的影长为2米．
5.中心投影
由同一点(点光源)发出的光线形成的投影．
投影与视图的知识点
投影与视图的知识点(共4页) -本页仅作为预览文档封面，使用时请删除本页-投影与视图知识点知识结构框图1．投影一般地，用光线照射物体，在某个平面（地面墙壁等）上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面.生活中有许多利用投影的例子，如手影表演，皮影戏等。
投影分为平行投影和中心投影.由一点（点光源）发出的光线形成的投影是中心投影，如位似图。
平面为投影面，各射线为投影线，空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线。
中心投影后的图形与原图形相比虽然改变较多、但直观性强、看起来与人的视觉效果一致、最像原来的物体、所以在绘画时、经常使用这种方法，但在立体几何中很少用中心投影原理来画图。
平行线在经过中心投影后有可能变成了相交的直线如果一个平面图形所在的平面与投射面平行、那么中心投影后得到的图形与原图形也是平行的、由平行光线形成的投影（太阳光等）称为平行投影，它是投射线相互平行的投影。
平行投影按照投射方向是否正对着投影面，可以分为斜投影和正投影两种。
当投影线倾斜于投影面时，称斜投影；当投影线垂直于投影面时，称正投影。
光由一点向外散射形成的投影是中心投影，一束平行光线照射下形成的投影是平行投影，那么用灯泡照射物体和用手电筒照射物体形成的投影分别属于哪种投影。
从一点到一条直线所作垂线的垂足，叫做这点在这条直线上的正投影。
一条线段的两个端点在一条直线上的正投影之间的线段，叫做这条线段在这直线上的正投影。
平行投影和中心投影有什么不同平行投影；发出来的光线是平行的（如太阳光），对应点的连线是平行的中心投影：是从一点发出来的光（如灯泡的光）对应点的连线或延长线相交于一点工程图样一般都是采用正投影根据投影方法我们可以看到，当直线段平行于投影面时，直线段与它的投影及过两端点的投影线组成一个矩形，因此，直线的投影反映直线的实长。
当平面图形平行与投影面时，不难得出，平面图形与它的投影为全等图形，即反映平面图形的实形。
投影与视图知识点总结
投影与视图知识点总结
投影的定义：用光线照射物体，在某个平面（如地面、墙壁等）上得到的影子称为物体的投影。
照射光线称为投影线，而投影所在的平面称为投影面。
投影的类型：
平行投影：当光线是一组互相平行的射线时，例如太阳光或探照灯光，由此形成的投影称为平行投影。
中心投影：由同一点（点光源）发出的光线形成的投影称为中心投影。
正投影：当投影线垂直于投影面时产生的投影称为正投影。
物体的正投影的形状、大小与其相对于投影面的位置有关。
视图的概念：视图是一个虚拟的表，它基于一个或多个表的查询结果提供逻辑展现。
用户可以通过视图按照需要从数据库中获取部分数据，而不是直接访问底层的物理表。
视图不存储任何实际数据，可以看作是数据库表的一个抽象或逻辑上的表。
三视图：在投影与视图中，三视图是指观测者从三个不同位置观察同一个空间几何体而画出的图形。
这三个视图分别是：
俯视图：能反映物体的前面形状，是从物体的上面向下面投射所得的视图。
左视图：能反映物体的上面形状，是从物体的左面向右面投射所得的视图。
这些知识点在工程图、几何学模型、摄影技术、建筑设计、机械制图和地图制作等领域都有广泛的应用。
通过学习和理解这些概念，可以更好地应用它们于实际场景中。
视图与投影九年级知识点
视图与投影九年级知识点视图与投影是几何学和工程学中的重要概念，在我们的日常生活和实际应用中起到了关键作用。
本文将介绍视图与投影的定义、特点以及应用，帮助读者更好地理解这一知识点。
一、视图和投影的定义视图是对一个多面体或物体的某一部分或全部进行投影的结果。
通常，为了便于观察和分析，我们将多面体或物体从不同角度投射到一个平面上，所得到的图形就是视图。
投影是将一个点或一个物体在某一方向上的投射结果。
简单来说，就是在一个平面上根据物体的位置和光线的方向来确定物体的形状和大小。
二、视图与投影的特点1. 视图的种类：主要有正视图、俯视图和侧视图。
正视图是当观察者所在的位置和物体的某一侧垂直时得到的视图；俯视图是当观察者在物体上方时得到的视图；侧视图是当观察者在物体侧面时得到的视图。
2. 投影的种类：主要有平行投影和透视投影。
平行投影是指投影光线平行而产生的投影，使得物体的形状和大小保持不变；透视投影是指投影光线不平行而产生的投影，使得物体的形状和大小发生变化。
3. 视图与投影的关系：视图是投影的一种特殊形式，而投影是视图的一种表现方式。
视图可以通过投影来得到，同时投影可以根据视图来确定物体在平面上的位置和形状。
三、视图与投影的应用1. 工程制图：视图和投影在工程制图中起到了至关重要的作用。
通过绘制不同视图的投影，可以更清晰、准确地表达物体的形状、大小和结构，为工程设计和制造提供有力的依据。
2. 建筑设计：在建筑设计中，视图和投影被广泛应用。
通过绘制不同视图，可以从不同角度观察建筑物的外观和内部结构，帮助设计师更好地了解和规划建筑项目。
3. 机械制造：在机械制造领域，视图和投影也具有重要的应用价值。
通过绘制多视图，可以准确地确定机械零件的形状、尺寸和装配方式，为机械加工和装配提供指导。
总结：通过对视图和投影的定义、特点及应用的介绍，我们可以看出，视图和投影在几何学和工程学中具有重要的地位和作用。
它们不仅在实际应用中发挥着关键的作用，而且对于培养观察力和空间想象力，提高几何思维能力也具有重要意义。
投影视图知识点(要点详细版)
投影视图知识点汇总（要点详细版）要点一、平行投影1.一般地，用光线照射物体，在某个平面(地面或墙壁等)上得到的影子，叫做物体的投影.只要有光线，有被光线照到的物体，就存在影子.太阳光线可看做的，像这样的光线照射在物体上，所形成的投影叫做平行投影.由此我们可得出这样两个结论：(1)等高的物体垂直地面放置时，如图1所示，在太阳光下，它们的影子 .(2)等长的物体平行于地面放置时，如图2所示，它们在太阳光下的影子一样长，且影长等于的长度.2. 物高与影长的关系（1）在不同时刻，同一物体的影子的方向和大小可能不同.不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东，影长也是由长变短再变长.（2）在同一时刻，不同物体的物高与影长成正比例.即：.利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等.注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长.要点诠释：1．平行投影是物体投影的一种，是在平行光线的照射下产生的.利用平行投影知识解题要分清不同时刻和同一时刻.2．物体与影子上的对应点的连线是平行的就说明是平行光线.要点二、中心投影若一束光线是从发出的，像这样的光线照射在物体上所形成的投影，叫做中心投影.这个“点”就是中心，相当于物理上学习的“点光源”.生活中能形成中心投影的点光源主要有手电筒、路灯、台灯、投影仪的灯光、放映机的灯光等.相应地，我们会得到两个结论：(1)等高的物体垂直地面放置时，如图1所示，在灯光下，离点光源近的物体它的影子，离点光源远的物体它的影子 .(2)等长的物体平行于地面放置时，如图2所示.一般情况下，离点光源越近，影子越；离点光源越远，影子越，但不会比物体本身的长度还短.在中心投影的情况下，还有这样一个重要结论：点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据其中两个点，就可以求出第三个点的位置.要点诠释：光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终分离在物体的两侧.要点三、中心投影与平行投影的区别与联系1.联系：（1）中心投影、平行投影都是研究物体投影的一种，只不过平行投影是在平行光线下所形成的投影，通常的平行光线有太阳光线、月光等，而中心投影是从一点发出的光线所形成的投影，通常状况下，灯泡的光线、手电筒的光线等都可看成是从某一点发射出来的光线.（2）在平行投影中，同一时刻改变物体的方向和位置，其投影也跟着发生变化；在中心投影中，同一灯光下，改变物体的位置和方向，其投影也跟着发生变化.在中心投影中，固定物体的位置和方向，改变灯光的位置，物体投影的方向和位置也要发生变化.2.区别：（1）太阳光线是平行的，故太阳光下的影子长度都与物体高度成比例；灯光是发散的，灯光下的影子与物体高度不一定成比例.（2）同一时刻，太阳光下影子的方向总是在同一方向，而灯光下的影子可能在同一方向，也可能在不同方向.要点诠释：在解决有关投影的问题时必须先判断准确是平行投影还是中心投影，然后再根据它们的具体特点进一步解决问题.要点四、正投影正投影的定义：如图所示，图(1)中的投影线集中于一点，形成中心投影；图(2)(3)中，投影线互相平行，形成平行投影；图(2)中，投影线斜着照射投影面；图(3)中投影线垂直照射投影面(即投影线正对着投影面)，我们也称这种情形为投影线垂直于投影面.像图(3)这样，投影线垂直于投影面产生的投影叫做正投影.(1)线段的正投影分为三种情况.如图所示.①线段AB平行于投影面P时，它的正投影是线段A1B1，与线段AB的长相等；②线段AB倾斜于投影面P时，它的正投影是线段A2B2，长小于线段AB的长；③线段AB垂直于投影面P时，它的正投影是一个点.(2)平面图形正投影也分三种情况，如图所示.①当平面图形平行于投影面Q时，它的正投影与这个平面图形的、大小完全相同，即正投影与这个平面图形全等；②当平面图形倾斜于投影面Q时，平面图形的正投影与这个平面图形的形状、大小发生变化，即会缩小，是类似图形但不一定相似.③当平面图形垂直于投影面Q时，它的正投影是直线或直线的一部分.(3)立体图形的正投影.物体的正投影的形状、大小与物体相对于投影面的位置有关，立体图形的正投影与平行于投影面且过立体图形的最大截面全等.要点诠释：(1)正投影是特殊的平行投影，它不可能是中心投影.(2)由线段、平面图形和立体图形的正投影规律，可以识别或画出物体的正投影.(3)由于正投影的投影线垂直于投影面，一个物体的正投影与我们沿投影线方向观察这个物体看到的图象之间是有联系的.要点五、三视图1.三视图的概念（1）视图从某一角度观察一个物体时，所看到的图象叫做物体的一个视图.（2）正面、水平面和侧面用三个互相垂直的平面作为投影面，其中正对我们的面叫做，正面下面的面叫做水平面，右边的面叫做 .（3）三视图一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做；在水平面内得到的由上向下观察物体的视图，叫做；在侧面内得到的由左向右观察物体的视图，叫做 .主视图、左视图、俯视图叫做物体的三视图.2.三视图之间的关系（1）位置关系三视图的位置是有规定的，主视图要在左边，它的下方应是俯视图，左视图在其右边，如图(1)所示.（2）大小关系三视图之间的大小是相互联系的，遵循主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等的原则.如图(2)所示.要点诠释：物体的三视图的位置是有严格规定的，不能随意乱放.三视图把物体的长、宽、高三个方面反映到各个视图上，具体地说，主视图反映物体的长和高；俯视图反映物体的长和宽，左视图反映物体的高和宽，抓住这些特征能为画物体的三视图打下坚实的基础.要点六、画几何体的三视图画图方法：画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：(1)确定主视图的位置，画出主视图；(2)在主视图的正下方画出俯视图，注意与主视图“”；(3)在主视图的正右方画出左视图，注意与主视图“”，与俯视图“”.几何体上被其他部分遮挡而看不见的部分的轮廓线应画成虚线.要点诠释：画一个几何体的三视图，关键是把从正面、上方、左边三个方向观察时所得的视图画出来，所以，首先要注意观察时视线与观察面垂直，即观察到的平面图是该图的正投影；其二，要注意正确地用虚线表示看不到的轮廓线；其三，要充分发挥想象，多实践，多与同学交流探讨，多总结；最后，按三视图的位置和大小要求从整体上画出几何体的三视图.要点七、由三视图想象几何体的形状由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，然后综合起来考虑整体图形.要点诠释：由物体的三视图想象几何体的形状有一定的难度，可以从如下途径进行分析：(1)根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状以及几何体的长、宽、高；(2)根据实线和虚线想象几何体看得见和看不见的轮廓线；(3)熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助；(4)利用由三视图画几何体与由几何体画三视图为互逆过程，反复练习，不断总结方法.。
九年级数学下册第二十九章《投影与视图》综合知识点总结(培优提高)
学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．“圆柱与球的组合体”如下图所示，则它的三视图是（）A．B．C．D．2．如图，是由一些大小相同的小正方体组成的几何体的主视图和俯视图，则组成这个几何体的小正方体最多块数是（）A．9 B．10 C．11 D．123．如图所示，该几何体的主视图为（）A ．B ．C ．D ． 4．如图所示的几何体的主视图是（ ）A ．B ．C ．D ． 5．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（ ）A ．B ．C ．D ．6．用大小和形状完全相同的小正方体木块搭成一-个几何体，使得它的正视图和俯视图如图所示,则搭成这样的一个几何体至少需要小正方体木块的个数为( )A ．22个B ．19个C ．16个D ．13个7．如图是一个几何体的三视图（图中尺寸单位：cm ），根据图中所示数据求得这个几何体的侧面积是（ ）A ．212cmB ．()212πcm +C ．26πcmD ．28πcm 8．如图所示，所给的三视图表示的几何体是（ ）A．圆锥B．四棱锥C．三棱锥D．三棱柱9．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影子长DE＝1.8m，窗户下沿到地面的距离BC＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m10．如图所示是某几何体从三个方向看到的图形，则这个几何体是()A．三棱锥B．圆柱C．球D．圆锥11．某展厅要用相同的正方体木块搭成一个展台，从正面、左面、上面看到的形状如图所示，请判断搭成此展台共需这样的正方体（）A．3个B．4个C．5个D．6个12．一个几何体由一些大小相同的小正方体组成，如图是它的主视图和左视图，那么组成该几何体所需小正方体的个数最少为()A．4 B．5C．6 D．713．如图,是一块带有圆形空洞和正方形空洞(圆面直径与正方形边长相等)的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的可能是（）.A．B．C．D．14．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．二、填空题15．已知：如图是由若干个大小相同的小正方体所搭成的几何体从正面、左面和上面看到的形状图，则搭成这个几何体的小正方体的个数是_______．16．如图，圆柱形容器高为18cm，底面周长为24cm，在杯内壁离杯底4cm的点B处有乙滴蜂蜜，此时一只蚂蚁正好在杯外壁，离杯上沿2cm与蜂蜜相对的点A处，则蚂蚁从外币A处到达内壁B处的最短距离为_______．17．如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．18．如图是某几何体的三视图，则该几何体左视图的面积为_________．19．一个几何体的主视图和俯视图如图所示，若这个几何体最多有m个小正方体组成，最少有n个小正方体组成，m+n＝_____．20．将若干个正方体小方块堆放在一起，形成一个几何体，分别从正面看和从上面看，得到的图形如图所示，则这对小方块共有____________块.21．一个几何体是由一些大小相同的小正方块摆成的，其俯视图与主视图如图所示，则组成这个几何体的小正方块最多有________．22．如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是____．23．如图，△ABC与△A′B′C′是位似图形，且顶点都在格点上，则位似中心的坐标是__．24．桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，这个几何体最多可以由___________个这样的正方体组成.25．由n个相同的小正方体堆成的几何体，其视图如下所示，则n的最大值是_____．26．将四个棱长为1的正方体如图摆放，则这个几何体的表面积是________.三、解答题27．如图，若干个完全相同的小正方体堆成一个几何体．（1）请在图中方格中画出该几何体的左视图和俯视图．（2）用若干小立方体搭一个几何体，使得它的左视图和俯视图与你在方格中所画的一致，则这样的几何体最多要个小立方块．（3）若小正方体的棱长为1cm，如果将图1中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，求需喷漆部分的面积．28．如图，AB和DE直立在地面上的两根立柱，已知AB=5m,某一时刻AB在太阳光下的影子长BC=3m．（1）在图中画出此时DE在太阳光下的影子EF；（2）在测量AB影子长时，同时测量出EF=6m，计算DE的长．29．用5个棱长为1的正方体组成如图所示的几何体.(1)该几何体的体积是立方单位，表面积是平方单位(包括底面积);(2)请在方格纸中用实线画出它的三个视图.30．由几个相同的边长为1的小立方块搭成的几何体的俯视图如图①，格中的数字表示该位置的小立方块的个数．（1）请在下面方格纸图②中分别画出这个几何体的主视图和左视图．（2）根据三视图，这个组合几何体的表面积为多少个平方单位？（包括底面积）（3）若上述小立方块搭成的几何体的俯视图不变，如图③，各位置的小立方块个数可以改变（总数目不变），则搭成这样的组合几何体中的表面积最大（包括底面积）仿照图①，将数字填写在图③的正方形中．【参考答案】一、选择题1．A2．C3．B4．C5．C6．D7．C8．D9．A10．D11．B12．B13．B14．A二、填空题15．【分析】根据主视图和俯视图判断几何体的底层的正方体的个数根据主视图和左视图判断几何体的第二和第三层的正方体的个数计算即可【详解】解：从主视图和俯视图可知几何体的底层有4个正方体从主视图和左视图可知几16．20cm【分析】将杯子侧面展开建立A关于EF的对称点A′根据两点之间线段最短可知A′B的长度即为所求【详解】解:如答图将杯子侧面展开作A关于EF的对称点A′连接A′B则A′B即为最短距离根据勾股定理17．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键18．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考19．16【分析】主视图俯视图是分别从物体正面上面看所得到的图形【详解】易得第一层有4个正方体第二层最多有3个正方体最少有2个正方体第三层最多有2个正方体最少有1个正方体M＝4＋3＋2＝9N＝4＋2＋1＝20．4或5【解析】如图方块有4或5块21．6【解析】符合条件的最多情况为：即最多为2+2+2=622．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体23．（90）【详解】根据位似图形的定义连接A′AB′B并延长交于(90)所以位似中心的坐标为(90)故答案为：(90)24．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为1325．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键三、解答题27．28．29．30．【参考解析】一、选择题1．A解析：A【分析】根据几何体三视图的定义即可得．【详解】从正面看和从左面看得到的平面图形都是一个圆和一个矩形的组合图形，从上面看得到的平面图形是一个圆环，观察四个选项可知，只有选项A符合，故选：A．【点睛】本题考查了几何体的三视图，熟练掌握定义是解题关键．2．C解析：C【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，再根据主视图与俯视图得出答案．【详解】解：根据几何体的主视图和俯视图，可以得出那个主视图看最少5个，那个俯视图看，最左边正方形前后可以有三列，分别有三个⨯+个．故最多有332=11故选C．【点睛】本题考查了三视图的应用，根据从俯视图看，最左边正方形前后可以有三列，分别有三个从而得出答案是解决问题的关键．3．B解析：B【分析】找到从正面看所得到的图形即可．【详解】从正面看两个矩形，中间的线为虚线，故选B．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．4．C解析：C【分析】根据三视图的定义，主视图是底层有两个正方形，左侧有三层，即可得到答案.【详解】解：由题图可知，主视图为故选：C【点睛】本题考查了简单几何体的三视图，解题的关键是熟练掌握三视图的定义.5．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．6．D解析：D【分析】先根据俯视图判断出这个几何体的行列数，然后根据正视图推算每列小正方体的最少个数，最后将各列的小正方体个数求和即可得．【详解】由俯视图可得，这个几何体共有3行3列，其中左边一列有2行，中间一列有2行，右边一列有3行由正视图可得，左边一列2行中的最高层数为2，则这列小正方体最少有213+=个中间一列2行中的最高层数为3，则这列小正方体最少有314+=个右边一列3行中的最高层数为4，则这列小正方体最少有4116++=个因此，这个几何体的一种可能的摆放为2,3,41,1,10,0,1（数字表示所在位置小正方体的个数），小正方体最少有34613++=个故选：D．【点睛】本题考查了三视图（俯视图、正视图）的定义，根据俯视图和正视图得出几何体的实际可能摆放是解题关键．另一个重要概念是左视图，这是常考知识点，需掌握．7．C解析：C【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确定该几何体是圆柱体，底面半径是2÷2＝1cm，高是3cm．所以该几何体的侧面积为2π×1×3＝6π（cm2）．故选C．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．8．D解析：D【解析】分析：由左视图和俯视图可得此几何体为柱体，根据主视图是三角形可判断出此几何体为正三棱柱．详解：∵左视图和俯视图都是长方形，∴此几何体为柱体，∵主视图是一个三角形，∴此几何体为三棱柱．故选D ．点睛：考查了由三视图判断几何体，用到的知识点为：由左视图和俯视图可得几何体是柱体，锥体还是球体，由主视图可确定几何体的具体形状．9．A解析：A【解析】∵BE ∥AD ，∴△BCE ∽△ACD ， ∴CB CE AC CD =，即 CB CE AB BC DE EC=++， ∵BC=1，DE=1.8，EC=1.2 ∴1 1.21 1.8 1.2AB =++ ∴1.2AB=1.8，∴AB=1.5m ．故选A ． 10．D解析：D【解析】试题∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是一个圆，∴此几何体为圆锥．故选D ．11．B解析：B【解析】试题根据俯视图而得出，第一行第一列有2个正方形，第二列有1个正方体，第二行第二列有1个正方体，共需正方体2+1+1=4.故选B.12．B解析：B【分析】从俯视图中可以看出最底层小正方体的个数及形状，从左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】由题中所给出的主视图知物体共三列，且左侧一列高两层，中间一列高1层，右侧一列最高两层；由左视图可知左侧两，右侧一层，所以图中的小正方体最少3+2=5块．故选B．【点睛】本题主要考查三视图的相关知识：主视图主要确定物体的长和高，左视图确定物体的宽和高，俯视图确定物体的长和宽．13．B解析：B【分析】根据题意，满足条件的空间几何体的三视图中含有圆和正方形．然后分别进行判断即可．【详解】A．正方体的正视图为正方形，侧视图为正方形，俯视图也为正方形，不满足条件．B．圆柱的正视图和侧视图为相同的矩形，俯视图为圆，满足条件．C．圆锥的正视图为三角形，侧视图为三角形，俯视图为圆，不满足条件．D．球的正视图，侧视图和俯视图相同的圆，不满足条件．故选B．【点睛】本题主要考查三视图的识别和判断，解题关键在于熟练掌握常见空间几何体的三视图，比较基础．14．A解析：A【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A符合题意，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．二、填空题15．【分析】根据主视图和俯视图判断几何体的底层的正方体的个数根据主视图和左视图判断几何体的第二和第三层的正方体的个数计算即可【详解】解：从主视图和俯视图可知几何体的底层有4个正方体从主视图和左视图可知几解析：6【分析】根据主视图和俯视图判断几何体的底层的正方体的个数，根据主视图和左视图判断几何体的第二和第三层的正方体的个数，计算即可．【详解】解：从主视图和俯视图可知，几何体的底层有4个正方体，从主视图和左视图可知，几何体的第二和第三层各一个正方体，则搭成这个几何体的小正方体的个数为：4+1+1=6，故答案为：6．【点睛】本题考查的是由三视图判断几何体，掌握几何体的主视图、左视图和俯视图的概念是解题的关键．16．20cm【分析】将杯子侧面展开建立A关于EF的对称点A′根据两点之间线段最短可知A′B的长度即为所求【详解】解:如答图将杯子侧面展开作A关于EF 的对称点A′连接A′B则A′B即为最短距离根据勾股定理解析：20 cm．【分析】将杯子侧面展开，建立A关于EF的对称点A′，根据两点之间线段最短可知A′B的长度即为所求.【详解】解:如答图，将杯子侧面展开，作A关于EF的对称点A′，连接A′B，则A′B即为最短距离．根据勾股定理，得2222A B A D BD121620'='+=+=（cm）．故答案为：20cm.【点睛】本题考查了平面展开---最短路径问题，将图形展开，利用轴对称的性质和勾股定理进行计算是解题的关键．同时也考查了同学们的创造性思维能力．17．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键解析：6.4【分析】根据平行投影,同一时刻物长与影长的比值固定即可解题.【详解】解：由题可知：1.628树高,解得：树高=6.4米.【点睛】本题考查了投影的实际应用,属于简单题,熟悉投影概念,列比例式是解题关键.18．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考解析：2【解析】【分析】由视图知，此几何体的侧视图为一个长方形，故由题设条件求出侧视图的面积即可．【详解】由几何体的主视图与俯视图可得，几何体为三棱柱，所以该几何体的左视图的面积为＝，故答案为：2．【点睛】本题考点是由三视图求几何体的面积、体积，考查对三视图的理解与应用，主要考查三视图与实物图之间的关系，用三视图中的数据还原出实物图的数据，再根据相关的公式求表面积与体积，本题求的是三视图中的侧视图面积，解决本题的关键是由题设条件得出侧视图的形状及侧视图的几何特征．求解本题的关键是准确熟练理解三视图的投影规则，其规则是：主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等．19．16【分析】主视图俯视图是分别从物体正面上面看所得到的图形【详解】易得第一层有4个正方体第二层最多有3个正方体最少有2个正方体第三层最多有2个正方体最少有1个正方体M＝4＋3＋2＝9N＝4＋2＋1＝解析：16【分析】主视图、俯视图是分别从物体正面、上面看所得到的图形．【详解】易得第一层有4个正方体，第二层最多有3个正方体，最少有2个正方体，第三层最多有2个正方体，最少有1个正方体，M＝4＋3＋2＝9，N＝4＋2＋1＝7，所以M＋N＝9＋7＝16．故答案为：16．【点睛】此题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．20．4或5【解析】如图方块有4或5块解析：4或5【解析】如图方块有4或5块.21．6【解析】符合条件的最多情况为：即最多为2+2+2=6解析：6【解析】符合条件的最多情况为：即最多为2+2+2=622．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体解析：8【解析】试题分析：根据从上边看得到的图形是俯视图，可知从上边看是一个梯形：上底是1，下底是3，两腰是2，周长是1+2+2+3=8，故答案为8．考点：1、简单组合体的三视图；2、截一个几何体23．（90）【详解】根据位似图形的定义连接A′AB′B并延长交于(90)所以位似中心的坐标为(90)故答案为：(90)解析：（9，0）【详解】根据位似图形的定义，连接A′A，B′B并延长交于(9，0)，所以位似中心的坐标为(9，0)．故答案为：(9，0)．24．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为13解析：13【分析】主视图、左视图是分别从物体正面、左面看，所得到的图形．【详解】易得第一层最多有9个正方体，第二层最多有4个正方体，所以此几何体共有13个正方体．故答案为13．25．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n 的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯 解析：18【分析】根据主视图和俯视图得出几何体的可能堆放，从而即可得出答案．【详解】综合主视图和俯视图，底面最多有2327++=个，第二层最多有2327++=个，第三层最多有2024++=个则n 的最大值是77418++=故答案为：18．【点睛】本题考查了三视图中的主视图和俯视图，掌握三视图的相关概念是解题关键．26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键解析：18【分析】这个几何体的表面积是主视图、左视图、俯视图的面积和的2倍．【详解】（3+3+3）×2=18．故答案为18．【点睛】本题考查了几何体的表面积的计算方法，将问题转化为三视图面积和的2倍是解决问题的关键．三、解答题27．（1）见解析；（2）14；（3）230cm【分析】（1）从上面看得到从左往右3列正方形的个数依次为3，2，1，依此画出图形即可；从左面看得到从左往右3列正方形的个数依次为3，2，1，；依此画出图形即可；（2）由俯视图易得最底层小立方块的个数，由左视图找到其余层数里最多个数相加即可；（3）数一数有多少个正方形露在外面即可求得面积．【详解】解：（1）如图所示：（2）由俯视图易得最底层有6个小立方块，第二层最多有5个小立方块，第三层最多有3个小立方块，所以最多有6+5+3=14个小立方块．故答案为：14；（3）若将图1中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，30cm，则需要喷6×2+6×2+6=30个小正方形，面积为230cm．故需喷漆部分的面积为2【点睛】本题考查了作图-三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形，俯视图决定底层立方块的个数，易错点是由左视图得到其余层数里最多的立方块个数．28．（1）详见解析；（2）10m【分析】（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影；（2）易证△ABC∽△DEF，再根据相似三角形的对应边成比例进行解答即可.【详解】（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影．（2）∵AC∥DF，∴∠ACB=∠DFE，∵∠ABC=∠DEF=90°，∴△ABC∽△DEF，∴AB：DE=BC：EF，∵AB=5m，BC=3m，EF=6m，∴5：DE=3：6，∴DE=10m．【点睛】本题主要考查相似三角形的应用，解此题的关键在于熟练掌握相似三角形的判定与性质. 29．（1）5；22；（2）见解析.【分析】（1）根据几何体的形状得出立方体的体积和表面积即可；（2）主视图有3列，从左往右每一列小正方形的数量为2，1，1；左视图有2列，小正方形的个数为2，1；俯视图有3列，从左往右小正方形的个数为1，2，1．【详解】解：（1）几何体的体积：1×1×1×5=5（立方单位），表面积：小正方体被遮住的面有8个，所以表面积为：1×1×22=22（平方单位）；（2）如图所示：【点睛】此题主要考查了画几何体的三视图，关键是掌握三视图所看位置．30．（1）见解析；（2）24；（3）1，4，1；1，1，4；4，1，1，见解析【分析】（1）从正面看到的图形是两列，第一列有两个正方形，第二列有三个正方形；从左面看有两列，第一列有三个正方形，第二列有一个正方形．（2）根据三视图可以求出表面积，（3）要使表面积最大，则需满足两正方体重合的最少，将其中的两个位置各放1个，其余都放在剩下的位置上即可．【详解】解：（1）这个几何体的主视图和左视图如图所示：（2）俯视图知：上面共有3个小正方形，下面共有3个小正方形；由左视图知：左面共有4个小正方形，右面共有4个正方形；由主视图知：前面共有5个小正方形，后面共有5个正方形，故可得表面积为：2×（3+4+5）＝24；（3）要使表面积最大，则需满足两正方体重合的最少，此时俯视图为：【点睛】考查简单几何体的三视图，从三个方向看物体的形状实际就是从三个方向的正投影所得到的图形．。
2024中考数学一轮复习核心知识点精讲—投影与视图
2024中考数学一轮复习核心知识点精讲—投影与视图1.掌握平行投影和中心投影的区别和性质；2.根据简单几何体或简单组合几何体判断其三视图；3.掌握立体图形的展开与折叠。
考点1：投影1．投影：在光线的照射下，空间中的物体落在平面内的影子能够反映出该物体的形状和大小，这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光源下形成的物体的投影叫做中心投影，点光源叫做投影中心．【注意】灯光下的影子为中心投影，影子在物体背对光的一侧．等高的物体垂直于地面放置时，在灯光下，离点光源近的物体的影子短，离点光源远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影，在平行投影下，同一时刻两物体的影子在同一方向上，并且物高与影长成正比．考点2:视图1．视图：由于可以用视线代替投影线，所以物体的正投影通常也称为物体的视图．2．三视图：1）主视图：从正面看得到的视图叫做主视图．2）左视图：从左面看得到的视图叫做左视图．3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中，主视图反映物体的长和高，左视图反映了物体的宽和高，俯视图反映了物体的长和宽．3．三视图的画法1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正，主左高平齐，左俯宽相等”．2）注意实线与虚线的区别：能看到的线用实线，看不到的线用虚线．【题型1：平行投影与中心投影】【典例1】（2021•绍兴）如图，树AB在路灯O的照射下形成投影AC，已知路灯高PO＝5m，树影AC＝3m，树AB与路灯O的水平距离AP＝4.5m，则树的高度AB长是（）A．2m B．3m C．m D．m【答案】A【解答】解：∵AB∥OP，∴△CAB∽△CPO，∴，∴，∴AB＝2（m），故选：A．【变式1-1】（2021•南京）如图，正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板．在灯光照射下，正方形纸板在地面上形成的影子的形状可以是（）A．B．C．D．【答案】D【解答】解：根据正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板，灯在纸板上方，∴上面两条边离点光源近，在同一投影面上的影子就长于下方离点光源远的两条边，∴上方投影比下方投影要长，故选：D．【变式1-2】（2020•贵阳）下列四幅图中，能表示两棵树在同一时刻太阳光下的影子的图是（）A．B．C．D．【答案】C【解答】解：A、两棵小树的影子的方向相反，不可能为同一时刻阳光下影子，所以A选项错误；B、两棵小树的影子的方向相反，不可能为同一时刻阳光下影子，所以B选项错误；C、在同一时刻阳光下，树高与影子成正比，所以C选项正确．D、图中树高与影子成反比，而在同一时刻阳光下，树高与影子成正比，所以D选项错误；故选：C．【题型2：三视图】【典例2】（2023•德州）如图所示几何体的俯视图为（）A．B．C．D．【答案】C【解答】解：从上面看，是一个矩形，矩形的两边与矩形内部的圆相切．故选：C．【变式2-1】（2023•沈阳）如图是由5个相同的小立方块搭成的几何体，这个几何体的主视图是（）A．B．C．D．【答案】A【解答】解：此几何体的主视图从左往右分3列，小正方形的个数分别是1，2，1．故选：A．【变式2-2】（2023•枣庄）榫卯是古代中国建筑、家具及其他器械的主要结构方式，是我国工艺文化精神的传承，凸出部分叫榫，凹进部分叫卯．如图是某个部件“卯”的实物图，它的主视图是（）A．B．C．D．【答案】C【解答】解：如图所示的几何体的主视图如下：．故选：C．【变式2-3】（2023•青岛）一个正方体截去四分之一，得到如图所示的几何体，其左视图是（）A．B．C．D．【答案】D【解答】解：A、选项不符合三种视图，不符合题意；B、选项是主视图，不符合题意；C、选项是右视图，不符合题意；D、选项是左视图，符合题意；故选：D．【变式2-4】（2023•金华）某物体如图所示，其俯视图是（）A．B．C．D．【答案】B【解答】解：该物体的俯视图是：B．故选：B．【题型3：由三视图还原几何体】【典例3】（2023•淮安）如图是一个几何体的三视图，则该几何体的侧面积是（）A．12πB．15πC．18πD．24π【答案】B【解答】解：由三视图可知此几何体为圆锥，∵d＝6，h＝4，∴圆锥的母线长为＝5，∴圆锥的侧面积为：×6π×5＝15π，故选：B．【典例3-1】（2023•河北）如图1，一个2×2的平台上已经放了一个棱长为1的正方体，要得到一个几何体，其主视图和左视图如图2，平台上至少还需再放这样的正方体（）A．1个B．2个C．3个D．4个【答案】B【解答】解：平台上至少还需再放这样的正方体2个，故选：B．【变式3-2】（2023•呼和浩特）如图是某几何体的三视图，则这个几何体是（）A．B．C．D．【答案】C【解答】解：根据主视图可知，这个组合体是上、下两个部分组成且上下两个部分的高度相当，上面是长方形，可能是圆柱体或长方体，由左视图可知，上下两个部分的宽度相等，且高度相当，由俯视图可知，上面是圆柱体，下面是长方体，综上所述，这个组合体上面是圆柱体，下面是长方体，且宽度相等，高度相当，所以选项C中的组合体符合题意，故选：C．【变式3-3】（2023•湖北）如图是一个立体图形的三视图，该立体图形是（）A．三棱柱B．圆柱C．三棱锥D．圆锥【答案】D【解答】解：根据三视图的知识，正视图和左视图都为一个三角形，而俯视图为一个圆，故可得出这个图形为一个圆锥．故选：D．一．选择题（共8小题）1．用3个同样的小正方体摆出的几何体，从正面看到的形状图如图所示，则这个几何体可能是（）A．B．C．D．【答案】A【解答】解：A．从正面看到，底层是两个小正方形，上层的右边是一个小正方形，故本选项符合题意；B．从正面看到，是一行两个相邻的小正方形，故本选项不符合题意；C．从正面看到，底层是两个小正方形，上层的左边是一个小正方形，故本选项不符合题意；D．从正面看到，是一行两个相邻的小正方形，故本选项不符合题意．故选：A．2．下列四个几何体中，从正面看和从上面看都是圆的是（）A．B．C．D．【答案】D【解答】解：A、圆柱的主视图是矩形、俯视图是圆，不符合题意；B、圆台主视图是等腰梯形，俯视图是圆环，不符合题意；C、圆锥主视图是等腰三角形，俯视图是圆和圆中间一点，不符合题意；D、球的主视图、俯视图都是圆，符合题意．故选：D．3．从正面、左面、上面观察某个立体图形，得到如图所示的平面图形，那么这个立体图形是（）A．B．C．D．【答案】C【解答】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个三角形，∴此几何体为三棱柱．故选：C．4．日晷是我国古代利用日影测定时刻的一种计时仪器，它由“晷面”和“晷针”组成．当太阳光照在日晷上时，晷针的影子就会投向晷面．随着时间的推移，晷针的影子在晷面上慢慢地移动，以此来显示时刻．则晷针在晷面上形成的投影是（）A．中心投影B．平行投影C．既是平行投影又是中心投影D．不能确定【答案】B【解答】解：晷针在晷面上形成的投影是平行投影．故选：B．5．下列四幅图形中，表示两棵小树在同一时刻同一地点阳光下的影子的图形可能是（）A．B．C．D．【答案】A【解答】解：两棵小树在同一时刻同一地点阳光下的影子的方向应该一致，树高与影长的比相等，所以A选项满足条件．故选：A．6．如图，在一间黑屋子的地面A处有一盏探照灯，当人从灯向墙运动时，他在墙上的影子的大小变化情况是（）A．变大B．变小C．不变D．不能确定【答案】B【解答】解：如图所示：当人从灯向墙运动时，他在墙上的影子的大小变化情况是变小．故选：B．7．如图是小红在一天中四个时刻看到的一棵树的影子的图，请你将它们按时间先后顺序进行排列（）A．①②③④B．①③④②C．②①④③D．④②①③【答案】D【解答】解：西为④，西北为②，东北为①，东为③，故其按时间的先后顺序为：④②①③．故选：D．8．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影长DE＝1.8m，窗户下檐到地面的距离BC ＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m【答案】A【解答】解：∵BE∥AD，∴△BCE∽△ACD，∴即＝且BC＝1，DE＝1.8，EC＝1.2∴＝∴1.2AB＝1.8，∴AB＝1.5m．故选：A．二．填空题（共1小题）9．一天下午，小红先参加了校运动会女子200m比赛，然后又参加了女子400m比赛，摄影师在同位置拍摄了她参加这两场比赛的照片，如图所示，则小红参加200m比赛的照片是图2．（填“图1”或“图2”）【答案】图2．【解答】解：图1中的人的影子比较长，所以图1中反映的时间比图2中反映的时间要晚，所以小红参加200m比赛的照片为图2．故答案为图2．三．解答题（共1小题）10．如图，是由若干个完全相同的小正方体组成的一个几何体．从正面、左面、上面观察该几何体，在方格图中画出你所看到的几何体的形状图．（用阴影表示）【答案】见解答．【解答】解：如图所示．一．选择题（共7小题）1．如图是一个正六棱柱的主视图和左视图，则图中a的值为（）A．B．4C．2D．【答案】D【解答】解：正六棱柱的底面如图所示，过点A作AH⊥BC于H．由题意得，2AH+BD＝4，∵∠BAC＝120°，AC＝AB，∴∠CAH＝∠BAH＝60°，∴∠ABH＝30°，∴AB＝2AH，∴4AH＝4，∴AH＝1，∴BH＝AH＝，∴a的值为，故选：D．2．如图所示的是由两个长方体组成的几何体，这两个长方体的底面都是正方形，则该几何体的俯视图是（）A．B．C．D．【答案】C【解答】解：该几何体的俯视图是．故选：C．3．如图所示是一个由若干个相同的正方体组成的几何体的主视图和左视图，则组成这个几何体的小正方体的个数最少是（）A．5个B．6个C．11个D．13个【答案】A【解答】解：底层正方体最少的个数应是3个，第二层正方体最少的个数应该是2个，因此这个几何体最少有5个小正方体组成，故选：A．4．如图，是圆桌正上方的灯泡O发出的光线照射桌面后，在地面上形成阴影（圆形）的示意图．已知桌面的直径为1.6m，桌面距离地面1m，若灯泡O距离地面3m，则地面上阴影部分的面积为（）A．0.64πm2B．2.56πm2C．1.44πm2D．5.76πm2【答案】C【解答】解：如图设C，D分别是桌面和其地面影子的圆心，CB∥AD，∴△OBC∽△OAD∴＝，而OD＝3，CD＝1，∴OC＝OD﹣CD＝3﹣1＝2，BC＝×1.6＝0.8，∴＝，∴AD＝1.2，＝π×1.22＝1.44πm2，∴S⊙D即地面上阴影部分的面积为1.44πm2．故选：C．5．如图，上下底面为全等的正六边形礼盒，其主视图与左视图均由矩形构成，主视图中大矩形边长如图所示，左视图中包含两全等的矩形，如果用彩色胶带如图包扎礼盒，所需胶带长度至少为（）A．320cm B．395.2cm C．297.9cm D．480cm【答案】C【解答】解：根据题意，作出实际图形的上底，如图：AC，CD是上底面的两边．则AC＝40÷2＝20（cm），∠ACD＝120°，作CB⊥AD于点B，那么AB＝AC×sin60°＝10（cm），所以AD＝2AB＝20（cm），胶带的长至少＝20×6+15×6≈297.8（cm）．所以至少需要297.9cm的胶带故选：C．6．一个几何体的三视图如图所示，则这个几何体是（）A．B．C．D．【答案】D【解答】解：根据主视图和左视图为矩形可判断出该几何体是柱体，根据俯视图是两个矩形可判断出该几何体为．故选：D．7．一个物体的三视图如图所示，其中主视图和左视图是全等的等边三角形，俯视图是圆，根据图中所示数据，可求这个物体的表面积为（）A．9πB．6πC．3πD．（3+）π【答案】A【解答】解：由三视图可知：该几何体是一个圆锥，其轴截面是一个高为3的正三角形．∴正三角形的边长＝＝2，∴圆锥的底面圆半径是，母线长是2，∴底面周长为2π∴侧面积为×2π×2＝6π，∵底面积为πr2＝3π，∴这个物体的表面积是9π．故选：A．二．填空题（共3小题）8．如图，在平面直角坐标系中，点光源位于P（4，4）处，木杆AB两端的坐标分别为（0，2），（6，2）．则木杆AB在x轴上的影长CD为12．【答案】见试题解答内容【解答】解：过P作PE⊥x轴于E，交AB于M，如图，∵P（4，4），A（0，2），B（6，2）．∴PM＝2，PE＝4，AB＝6，∵AB∥CD，∴＝．∴＝，∴CD＝12，故答案为：12．9．如图，在直角坐标系中，点P（3，2）是一个点光源．木杆AB两端的坐标分别为（2，1），（5，1）．则木杆AB在x轴上的投影长为6．【答案】6．【解答】解：如图，延长PAPB交x轴分别于点A′、点B′，过点P作PN⊥x轴，交AB于点M，垂足为N，∵点A（2，1），点B（5，1），∴AB＝|2﹣5|＝3，AB∥x轴，∴PN⊥AB，又∵点P（3，2），∴PN＝2，PM＝MN＝1，∵AB∥x轴，∴△PAB∽△PA′B′，∴＝＝，∴A′B′＝2AB＝6，即AB在x轴上的影长为6，故答案为：6．10．航拍器拍出的照片会给我们视觉上带来震撼的体验，越来越受追捧．如图，航拍器在空中拍摄地面的区域是一个圆，且拍摄视角α固定：（1）现某型号航拍器飞行高度为36m，测得可拍摄区域半径为48m．若要使拍摄区域面积为现在的2倍，则该航拍器还要升高（36﹣36）m；（2）航拍器由遥控器控制，与（1）中同型号的航拍器最远飞行距离为距遥控器2000m，则该航拍器可拍摄区域的最大半径为m．（忽略遥控器所在高度）【答案】见试题解答内容【解答】解：（1）由题意：tan＝＝，∵拍摄区域面积为现在的2倍，∴可拍摄区域半径为48m，设航拍器飞行高度为hm，则有tan＝＝，∴h＝36，该航拍器还要升高（36﹣36）m，故答案为（36﹣36）．（2）如图，由题意航拍器在以O为圆心，2000m为半径的圆上运动．航拍器可拍摄区域的最大直径为EE′，此时PE⊥OP，PE′⊥OP′，则有＝，∴OE＝（m），故答案为．三．解答题（共1小题）11．李明在参观某工厂车床工作间时发现了一个工件，通过观察并画出了此工件的三视图，借助直尺测量了部分长度．如图所示，该工件的体积是多少？【答案】17πcm3．【解答】解：根据三视图可知该几何体是两个圆柱体叠加在一起，底面直径分别是2cm和4cm，高分别是4cm和1cm，∴体积为：4π×22+π×12×1＝17π（cm3）．答：该工件的体积是17πcm3．1．（2023•大庆）一个长方体被截去一部分后，得到的几何体如图水平放置，其俯视图是（）A．B．C．D．【答案】A【解答】解：从上面看，是一个矩形．故选：A．2．（2023•广州）一个几何体的三视图如图所示，则它表示的几何体可能是（）A．B．C．D．【答案】D【解答】解：由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体，由俯视图可以得到小圆锥的底面和圆柱的底面完全重合．故选：D．3．（2023•陕西）陕西饮食文化源远流长，“老碗面”是陕西地方特色美食之一．图②是从正面看到的一个“老碗”（图①）的形状示意图．是⊙O的一部分，D是的中点，连接OD，与弦AB交于点C，连接OA，OB．已知AB＝24cm，碗深CD＝8cm，则⊙O的半径OA为（）A．13cm B．16cm C．17cm D．26cm【答案】A【解答】解：∵是⊙O的一部分，D是的中点，AB＝24cm，∴OD⊥AB，AC＝BC＝AB＝12cm．设⊙O的半径OA为R cm，则OC＝OD﹣CD＝（R﹣8）cm．在Rt△OAC中，∵∠OCA＝90°，∴OA2＝AC2+OC2，∴R2＝122+（R﹣8）2，∴R＝13，即⊙O的半径OA为13cm．故选：A．4．（2023•牡丹江）由若干个完全相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体所用的小正方体的个数最多是（）A．6B．7C．8D．9【答案】B【解答】解：根据主视图和左视图可得：这个几何体有2层，3列，最底层最多有3×2＝6个正方体，第二层有1个正方体，则搭成这个几何体的小正方体的个数最多是6+1＝7个；5．（2023•贵州）如图所示的几何体，从正面看，得到的平面图形是（）A．B．C．D．【答案】A【解答】解：从正面看到的平面图形为等腰梯形．故选：A．6．（2023•自贡）如图中六棱柱的左视图是（）A．B．C．D．【答案】A【解答】解：由题可得，六棱柱的左视图是两个相邻的长相等的长方形，如图：．7．（2021•毕节市）学习投影后，小华利用灯光下自己的影子长度来测量一路灯的高度．如图，身高1.7m的小明从路灯灯泡A的正下方点B处，沿着平直的道路走8m到达点D处，测得影子DE长是2m，则路灯灯泡A离地面的高度AB为8.5m．【答案】见试题解答内容【解答】解：∵AB⊥BE，CD⊥BE，∴AB∥CD，∴△ECD∽△EAB，∴＝，∴＝，解得：AB＝8.5，答：路灯灯泡A离地面的高度AB为8.5米，故答案为：8.5．8．（2022•杭州）某项目学习小组为了测量直立在水平地面上的旗杆AB的高度，把标杆DE直立在同一水平地面上（如图）．同一时刻测得旗杆和标杆在太阳光下的影长分别是BC＝8.72m，EF＝2.18m．已知B，C，E，F在同一直线上，AB⊥BC，DE⊥EF，DE＝2.47m，则AB＝9.88m．【答案】9.88．【解答】解：∵同一时刻测得旗杆和标杆在太阳光下的影长分别是BC＝8.72m，EF＝2.18m．∴AC∥DF，∴∠ACB＝∠DFE，∵AB⊥BC，DE⊥EF，∴∠ABC＝∠DEF＝90°，∴Rt△ABC∽Rt△DEF，∴，即，解得AB＝9.88，∴旗杆的高度为9.88m．故答案为：9.88．9．（2022•徐州）如图，公园内有一个垂直于地面的立柱AB，其旁边有一个坡面CQ，坡角∠QCN＝30°．在阳光下，小明观察到AB在地面上的影长为120cm，在坡面上的影长为180cm．同一时刻，小明测得直立于地面长60cm的木杆的影长为90cm（其影子完全落在地面上）．求立柱AB的高度．【答案】（170+60）cm．【解答】解：延长AD交BN于点E，过点D作DF⊥BN于点F，在Rt△CDF中，∠CFD＝90°，∠DCF＝30°，则DF＝CD＝90（cm），CF＝CD•cos∠DCF＝180×＝90（cm），由题意得：＝，即＝，解得：EF＝135，∴BE＝BC+CF+EF＝（255+90）cm，则＝，解得：AB＝170+60，答：立柱AB的高度为（170+60）cm．。
投影与视图基本知识-文档资料
H
3. 形体的三面投影关系
投影特性
长对正 高齐平 宽相等
长
高
宽
4. 作图
平面和直线的投影特点
V
V
1、物体上与投影面平行的平面 的投影反映实形；与投影面平行 的线段的投影反映其实长。 2、物体上与投影面垂直的平面 的投影成为一直线；与投影面垂 直的直线的投影成为一点。 3、物体上倾斜于投影面的平 面的投影成为缩小的类似形； 倾斜于投影面的直线的投影比 实长短。
投影与视图的基本知识
第一节
投影法简述
第二节 立体的三面投影图
第一节
投影法简述
一、投影的形成
形成影子的要素：
光源
面
光源
S A
光线
B
C
光线 物体 地面或墙面等
b
影子
a
P
c
成影现象
投影：物体经光线照射后在一平面上所产生的影
子（假设光线有穿透力）。
投影三要素
投影中心 ：点光源
投影线 ：光源发出的射线 投影面 ：投影所在的平面 物体：几何元素或形体
3.机床各部间隙的调整：
(1) 主轴润滑的调整，必须保证每 分钟有 一滴油 通过。
(2) 工作台纵向丝杠传动间隙的 调整， 每 3个 月调整 或根据 实际使 用情况 进行调 整，要 求是传 动间隙 充分减 小，丝 杠的间 隙不超 过1/40 转，同 时在全 长上都 不得有 卡住现 象。
(3) 工作合纵向丝杠轴向间隙的调 整，目 的是消 除丝杠 和螺母 之间的 传动间 隙，同 时还
多个投影面 主要工程图样
正投影图
轴测投影图
4.标高投影图
正投影法
投影面为水平面
150M
九下数学【投影与视图】知识点汇总，尖子生也未必全会
九下数学【投影与视图】知识点汇总，尖子生也未必全会为了同学们更好的掌握知识，王老师专门整理了初中所有科目的知识点，帮同学们把各个科目里最精华的部分归纳起来，并且是准备了一些真题，让大家在复习后可以刷题巩固。
今天和大家分享的是九下数学【投影与视图】知识点汇总，有需要的同学可以做起来了。
初三数学语文英语初三年级语文、数学、英语学习考试资料分享，名师课程免费学习，初中生和家长都在关注！公众号投影与视图A）三视图·主视图——从正面看到的图左视图——从左面看到的图俯视图——从上面看到的图·画物体的三视图时,要符合如下原则:大小：长对正,高平齐,宽相等.·虚实:在画图时,看的见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.B）投影·物体在光线的照射下,会在地面或墙壁上留下它的影子,这就是投影现象.·太阳光线可以看成平行光线,像这样的光线所形成的投影称为平行投影。
·在同一时刻,物体高度与影子长度成比例.·物体的三视图实际上就是该物体在某一平行光线(垂直于投影面的平行光线)下的平行投影.·探照灯,手电筒,路灯,和台灯的光线可以看成是从一点出发的光线,像这样的光线所形成的投影称为中心投影·皮影和手影都是在灯光照射下形成的影子.它们是中心投影。
C）视点、视线、盲区的定义以及在生活中的应用。
. 眼睛所在的位置称为视点，. 由视点发出的光线称为视线，. 眼睛看不到的地方称为盲区一、重点清单1. 明确常见几何体的展开图，通过几何体的展开与折叠，体会平面图形与立体图形之间的关系。
2. 三视图是中考必考热点，一般考查由物体确定视图，由视图确定物体较少见，抓住三视图从三个方向观看这个特点，发挥空间想象力，便可做出准确判断。
二、提分策略1. 图形的展开与折叠。
常见几何体的展开与折叠：①棱柱的平面展开图是由两个相同的多边形和一些长方形组成，按棱柱表面不同的棱剪开，可能得到不同组合方式的平面展开图，特别关注正方体的表面展开图；②圆柱的平面展开图是由两个相同的圆形和一个长方形连成的；③圆锥的平面展开图是由一个圆形和一个扇形组成的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
投影与视图知识点总结
知识点一：中心投影
有关概念
1. 投影现象：物体在光线的照射下，会在地面或其他平面上留下它的影子，这
就是投影现象，影子所在的平面称为投影面。
2. 手电筒、路灯和台灯的光线可以看成是从一个点发出的，这样的光线所形成
的投影称为中心投影
n
知识点三：平行投影及应用
1.平行投影的定义
太阳光线可以看成是平行光线，平行光线所形成的投影称为平行投影
当平行光线与投影面垂直，这种投影称为正投影
2.平行投影的应用：
（1）等高的物体垂直地面放置时，太阳光下的影长相等。
（2）等长的物体平行于地面放置时，太阳下的影长相等。
3.作物体的平行投影：由于平行投影的光线是平行的，而物体的顶端与影子
的顶端确定的直线就是光线，故根据另一物体的顶端可作出其影子。
例1：如图,小华(线段CD)在观察某建筑物AB
（1）请你根据小华在阳关下的影长（线段DF），画出此时建筑物AB在阳光下的影子。
（2）已知小华身高1.65m,在同一时刻，测得小华和建筑物AB的影长分别为1.2m 和8m，求建筑物AB的高。
例2：小明在公园游玩，想利用太阳光下的影子测量一颗大树AB的高，他发现大树的影子恰好落在假山坡面CD和地面BC上，如图所示，经测量CD=4m，BC=10m，CD与地面成30度的角，此时量得1m标杆的影长为2m，请你帮助小明求出大树AB的高度？
知识点四：视图
1.常见几何体的三视图
2.三视图的排列规则：俯视图放在主视图的下面，长度与主视图的长度一样；左视图放在主视图的右面，高度与主视图的高度一样，宽度与俯视图的宽度一样，可简记为“长对正；高平齐；宽相等”。
注意：在画物体的三视图时，对看得见的轮廓线用实线画出，而对看不见的轮廓线要用虚线画出。
在三种视图中，主视图反映的是物体的长和高、俯视图反映的是物体的长和宽、左视图反映的是物体的宽和高.因此，在画三视图时，对应部分的长要相等。
例1：如图是几个相同的小正方体组成的一个几何体，请画出它的三视图。
例2:画出下列物体的三视图
3.由三视图还原几何体一般分为两种情况：
（1）由三种视图判断几何体的形状
（2）给出三种视图，求搭成该几何体的小正方体的个数。
例1:用小立方体搭一个几何体,使她的主视图和俯视图如图所示,俯视图中小正方形中的字母表示在该位置小立方体的个数,请解答下列问题:
（1）a、b、c各表示多少？
（2）这个几何体最少由几个小立方体组成，最多又是多少个？
（3）d=e=1，f=2时，画出这个几何体的左视图.
例2：某工厂要加工一批密封罐，设计者给出它的三视图，请你根据如图所示三视图确定制作每个罐所需钢板面积和罐容积（单位：mm，√3取1.732）。
