第十七章欧姆定律知识点

合集下载

第17章欧姆定律单元总结(解析版)

第十七章欧姆定律2. 欧姆定律揭示了导体中的电流、电压和电阻之间的关系。

理解欧姆定律时，要注意以下几点：①对应性：I 、U 、R 必须是同一段电路的同一个电阻的，同一个用电器的，或是整个电路的，即要一一对应，不能张冠关系，电阻是导体本身的属性。

(2019 呼和浩特市)电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。

下列说法正确的是( )A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V 的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V 的电源上，干路中的电流是0.65A【答案】D【解析】A ．由图像可知，用电器甲电阻的I-U 图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像错误；B ．由图像可知，当用电器乙可得的电压分别为1.5V 、2.5V 、4V 、4.5V 、5V 时，对应的电流分别为0.05A 、电器乙的电阻随着电流增大而变小，故B 错误；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压'=U IR=0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于甲甲4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，故C 错误；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，故D正确。

（2019福建）如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。

闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A【答案】C【解析】由电路图可知，闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，R1与R3串联，电流1.深刻理解I、U、R三个物理量的关系，电流由电压和电阻决定，而导体的电阻和两端的电压、电流没有关系，电阻由导体本身的因素决定，电压由电源提供，分的电压的多少由电路的连接特点和导体的电阻来决定。

人教版九年级物理第十七章欧姆定律基础知识点

第十七章欧姆定律知识网络构建2,,,,(:,):::1R I U U I R U U I =U =IR R R I I U R U R I R =R R ⎧⎨⎩=⎧=⎪⎪⎪⎨⎪⎪⎪⎩+++L 一定时与成正比探究电流与电压和电阻的关系一定时与成反比内容:导体中的电流跟导体两端的电压成正比跟导体的电阻成反比公式:变形式成立条件:、、是同一导体或同一部分电路上的物理量原理电路图伏安法测导体电阻实验步骤应用减小误差的方法多次测量求平均值串联电路的电阻关系串、并联电定律电阻姆路的欧121111n n R R R R R ⎧⎪⎪⎪⎪⎪⎨⎪⎪⎧⎪⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎪⎨⎪=+++⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎩L 并联电路的电阻关系: 高频考点透析序号考点考频 1 电流与电压、电阻的关系★★★ 2 运用欧姆定律公式及其变形式进行计算★★★ 3 伏安法测电阻 ★★★ 4 特殊方法测电阻★★ 5运用串、并联电路的特点进行计算★★★第一讲电流与电压、电阻的关系欧姆定律知识能力解读（一）电流跟电压、电阻的关系1．研究方法：控制变量法。

即在研究电流与电压的关系时，应控制电阻一定；在研究电流与电阻的关系时，应控制电压一定。

2．实验电路图：如图所示。

3．电流跟电压的关系：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。

对这一关系的理解应注意：导体中的电流和导体两端的电压都是针对同一导体而言的。

电阻一定时，导体中的电流跟导体两端的电压成正比，不能说成电压跟电流成正比，因为电流和电压之间存在着因果关系，电压是原因，电流是结果，因果关系不能颠倒。

4．电流跟电阻的关系：在电压不变的情况下，导体中的电流跟导体的电阻成反比。

对这一关系的理解应注意：导体中的电流和导体的电阻也是针对同一导体而言的，同样也不能说成导体的电阻跟通过它的电流成反比，因为电阻是导体本身的一种性质，它不随导体中电流的变化而变化。

5．实验注意事项(1)连接电路时开关要断开；(2)滑动变阻器要“一上一下”选择接线柱接人电路；(3)滑动变阻器的滑片移到接人电路的阻值最大的那一端；(4)电流表、电压表的量程选择要合适；(5)电流表、电压表的正、负接线柱不要接反；(6)用滑动变阻器来改变导体两端的电压时，应尽量使定值电阻两端的电压成整数倍变化(如：0.6 V、1.2 V、1.8 V、2.4 V)。

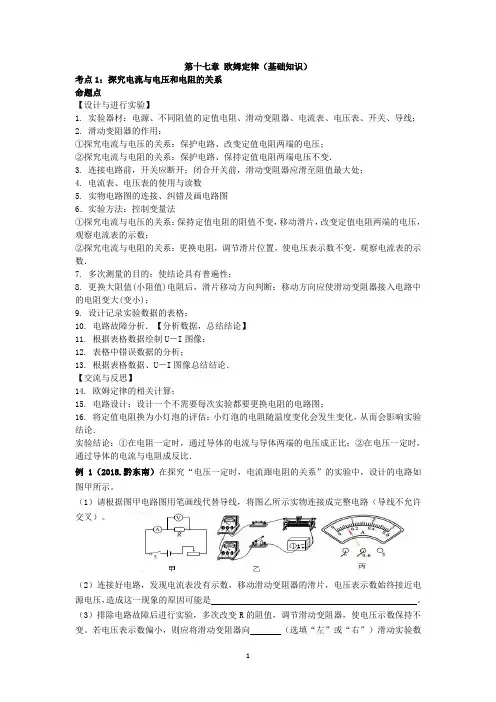

第十七章欧姆定律(基础知识)

第十七章欧姆定律（基础知识）考点1：探究电流与电压和电阻的关系命题点【设计与进行实验】1. 实验器材：电源、不同阻值的定值电阻、滑动变阻器、电流表、电压表、开关、导线；2. 滑动变阻器的作用：①探究电流与电压的关系：保护电路、改变定值电阻两端的电压；②探究电流与电阻的关系：保护电路、保持定值电阻两端电压不变．3. 连接电路前，开关应断开；闭合开关前，滑动变阻器应滑至阻值最大处；4. 电流表、电压表的使用与读数5. 实物电路图的连接、纠错及画电路图6．实验方法：控制变量法①探究电流与电压的关系：保持定值电阻的阻值不变，移动滑片，改变定值电阻两端的电压，观察电流表的示数；②探究电流与电阻的关系：更换电阻，调节滑片位置，使电压表示数不变，观察电流表的示数．7. 多次测量的目的：使结论具有普遍性；8. 更换大阻值(小阻值)电阻后，滑片移动方向判断：移动方向应使滑动变阻器接入电路中的电阻变大(变小)；9. 设计记录实验数据的表格；10. 电路故障分析．【分析数据，总结结论】11. 根据表格数据绘制U－I图像；12. 表格中错误数据的分析；13. 根据表格数据、U－I图像总结结论．【交流与反思】14. 欧姆定律的相关计算；15. 电路设计：设计一个不需要每次实验都要更换电阻的电路图；16. 将定值电阻换为小灯泡的评估：小灯泡的电阻随温度变化会发生变化，从而会影响实验结论．实验结论：①在电阻一定时，通过导体的电流与导体两端的电压成正比；②在电压一定时，通过导体的电流与电阻成反比．例1（2018.黔东南）在探究“电压一定时，电流跟电阻的关系”的实验中，设计的电路如图甲所示。

（1）请根据图甲电路图用笔画线代替导线，将图乙所示实物连接成完整电路（导线不允许交叉）。

（2）连接好电路，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是。

（3）排除电路故障后进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变。

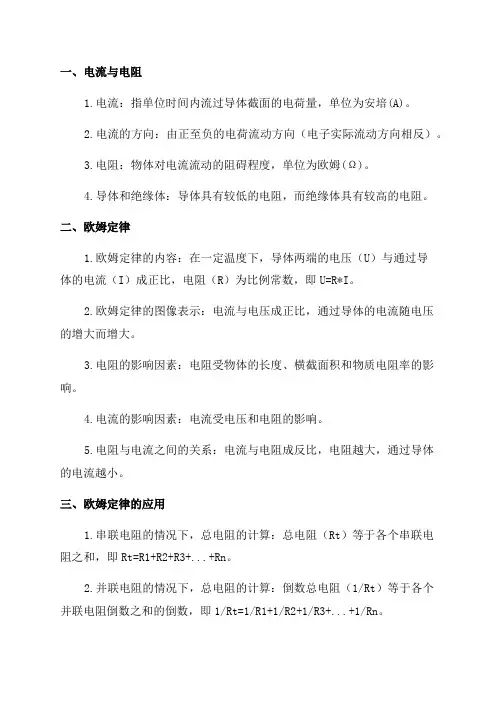

九年级物理第十七章《欧姆定律》知识点提要

一、电流与电阻1.电流：指单位时间内流过导体截面的电荷量，单位为安培(A)。

2.电流的方向：由正至负的电荷流动方向（电子实际流动方向相反）。

3.电阻：物体对电流流动的阻碍程度，单位为欧姆(Ω)。

4.导体和绝缘体：导体具有较低的电阻，而绝缘体具有较高的电阻。

二、欧姆定律1.欧姆定律的内容：在一定温度下，导体两端的电压（U）与通过导体的电流（I）成正比，电阻（R）为比例常数，即U=R*I。

2.欧姆定律的图像表示：电流与电压成正比，通过导体的电流随电压的增大而增大。

3.电阻的影响因素：电阻受物体的长度、横截面积和物质电阻率的影响。

4.电流的影响因素：电流受电压和电阻的影响。

5.电阻与电流之间的关系：电流与电阻成反比，电阻越大，通过导体的电流越小。

三、欧姆定律的应用1.串联电阻的情况下，总电阻的计算：总电阻（Rt）等于各个串联电阻之和，即Rt=R1+R2+R3+...+Rn。

2.并联电阻的情况下，总电阻的计算：倒数总电阻（1/Rt）等于各个并联电阻倒数之和的倒数，即1/Rt=1/R1+1/R2+1/R3+...+1/Rn。

3.短路保护：将一个较低电阻的导线连接在电路中，以防止电流过大导致损坏。

4.安全用电知识：合理选择电器的额定电流，正确使用电路保护装置，避免电流过大造成危险。

四、实验室中的欧姆定律实验1.实验器材：电源、导线、电流计和电阻。

2.实验目的：验证欧姆定律。

3.实验步骤：连接电路、调节电阻、改变电压，测量电压和电流值。

4.实验结果：电压和电流成线性关系，验证了欧姆定律的正确性。

五、电功与功率1.电功的定义：电功表示电能的转化或消耗程度，单位为焦耳(J)。

2.电功的计算：电功等于电流与电压的乘积，即W=U*I。

3.功率的定义：功率表示单位时间内电能转化或消耗的速率，单位为瓦特(W)。

4.功率的计算：功率等于电功与时间的比值，即P=W/t。

六、练习题和应用题通过练习题和应用题，巩固和应用欧姆定律的知识。

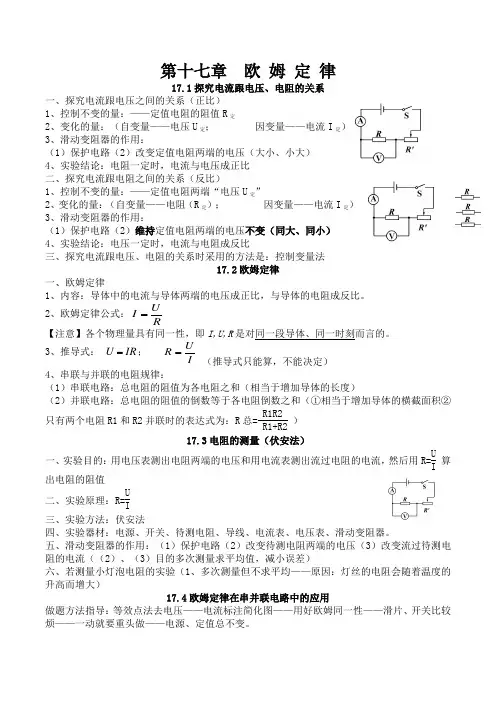

17章欧姆定律知识点

（2）并联电路：总电阻的阻值的倒数等于各电阻倒数之和（①相当于增加导体的横截面积②只有两个电阻R1和R2并联时的表达式为：R总= ）
出电阻两端的电压和用电流表测出流过电阻的电流，然后用R= 算出电阻的阻值
二、实验原理：R=
三、实验方法：伏安法
四、实验器材：电源、开关、待测电阻、导线、电流表、电压表、滑动变阻器。
2、探究电流跟电阻之间的关系（反比）
1、控制不变的量：——定值电阻两端“电压U定”
2、变化的量：（自变量——电阻（R定）；因变量——电流I定）
3、滑动变阻器的作用：
（1）保护电路（2）维持定值电阻两端的电压不变（同大、同小）
4、实验结论：电压一定时，电流与电阻成反比
三、探究电流跟电压、电阻的关系时采用的方法是：控制变量法
第十七章欧姆定律
17.1探究电流跟电压、电阻的关系
1、探究电流跟电压之间的关系（正比）
1、控制不变的量：——定值电阻的阻值R定
2、变化的量：（自变量——电压U定；因变量——电流I定）
3、滑动变阻器的作用：
（1）保护电路（2）改变定值电阻两端的电压（大小、小大）
4、实验结论：电阻一定时，电流与电压成正比
17.2欧姆定律
1、欧姆定律
1、内容：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。
2、欧姆定律公式：
【注意】各个物理量具有同一性，即I,U,R是对同一段导体、同一时刻而言的。
3、推导式：；（推导式只能算，不能决定）
4、串联与并联的电阻规律：
（1）串联电路：总电阻的阻值为各电阻之和（相当于增加导体的长度）
五、滑动变阻器的作用：（1）保护电路（2）改变待测电阻两端的电压（3）改变流过待测电阻的电流（（2）、（3）目的多次测量求平均值，减小误差）

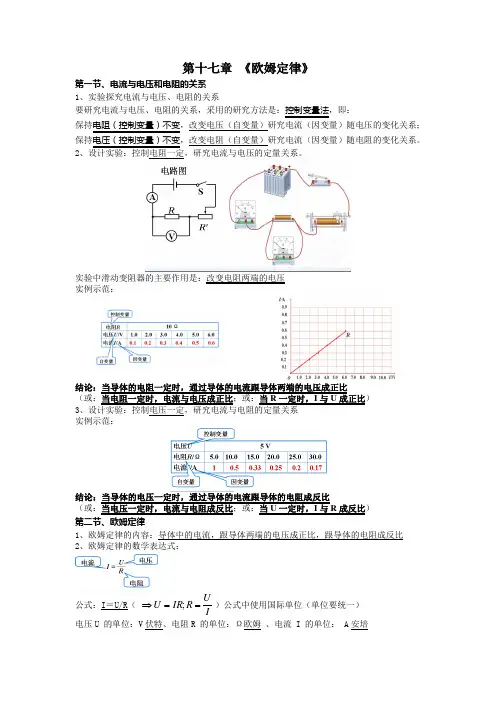

第十七章《欧姆定律》物理基础知识+中考真题

第十七章《欧姆定律》第一节、电流与电压和电阻的关系1、实验探究电流与电压、电阻的关系要研究电流与电压、电阻的关系，采用的研究方法是：控制变量法，即：保持电阻（控制变量）不变，改变电压（自变量）研究电流（因变量）随电压的变化关系；保持电压（控制变量）不变，改变电阻（自变量）研究电流（因变量）随电阻的变化关系。

2、设计实验：控制电阻一定，研究电流与电压的定量关系。

实验中滑动变阻器的主要作用是：改变电阻两端的电压实例示范：结论：当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比（或：当电阻一定时，电流与电压成正比；或：当R 一定时，I 与U 成正比）3、设计实验：控制电压一定，研究电流与电阻的定量关系实例示范：结论：当导体的电压一定时，通过导体的电流跟导体的电阻成反比（或：当电压一定时，电流与电阻成反比；或：当U 一定时，I 与R 成反比） 1、欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比 2、欧姆定律的数学表达式：公式：I ＝U/R （ IU R IR U ==⇒;）公式中使用国际单位（单位要统一）电压U 的单位：V 伏特、电阻R 的单位：Ω欧姆、电流 I 的单位： A 安培注：欧姆定律反映同一时刻、同一段电路中I 、U 、R 之间的关系，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。

3、应用欧姆定律进行计算的一般步骤：（1）读题、审题（注意已知量的内容）；（2）根据题意画出电路图；（3）在图上标明已知量的符号、数值和未知量的符号；（4）选用物理公式进行计算（书写格式要完整规范）。

4、因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。

5、串联电路的特点：（指R 1，R 2串联）○1电流：I=I 1=I 2（串联电路中，电流处处相等） ○2电压：U=U 1+U 2（串联电路中，总电压等于各部分两端电压之和） ○3电阻：R=R 1+R 2（串联电路中，总电阻等于各电阻之和）把几段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度 ○4分压定律：U 1：U 2 =R 1:R 2；（串联电路中，各部分电路两端电压与其电阻成正比） ○5比例关系： I 1∶I 2=1:1（串联电路中，电流处处相等） 6、并联电路的特点：（指R 1，2○1电流：I=I 1+I 2（并联电路中，干路电流等于各支路电流之和） ○2电压：U=U 1=U 2 （并联电路中，各支路两端电压相等） ○3电阻：1/R=1/R 1+1/R 2（并联电路中，总电阻的倒数等于各支路电阻倒数之和）两个并联电阻R 1、R 2把几段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。

17人教版初中物理第十七章《欧姆定律》知识点总结

人教版初中物理第十七章在《欧姆定律》知识点总结1、电流与电阻、电压的关系(1)电流和电阻的关系：当电压一定时，导体中的电流和导体的电阻成反比。

(2)电流和电压的关系：当电阻一定时，导体中的电流和导体两端的电压成正比。

2、欧姆定律：(1)欧姆定律的内容：导体中的电流和这段导体的两端电压成正比，和这段导体的电阻成反比，这一结论就叫做欧姆定律。

①欧姆定律只适用与求同一电路或同一用电器中的电流、电阻和电压。

②在使用欧姆定律求电压、电流、电阻的过程中，三个物理量必须对应的同一电路或同一用电器。

(2)欧姆定律的计算公式：电阻电压电流=RUI =。

①此公式中电压的单位是“V ”，电阻的单位是“Ω”，电流的单位是“A ”。

②此公式可以理解为导体中的电流和导体两端电压成正比，和导体的电阻成反比。

③由公式R U I =导出IUR =。

此公式不能理解成导体的电阻和导体两端电压成正比，和通过导体的电流成反比；因为导体的电阻取决于导体的长度、材料、横截面积及温度。

与电压、电流无关。

3、电阻的测量 (1)原理：IUR =。

(2)实验器材：电压表、电流表、滑动变阻器、电源、开关、导线和待测电阻 (3)实验电路图：(4)多次测量取平均值：3321R R R R ++= (5)注意事项：①滑动变阻器作用是用来改变电流及电阻两端电压的值。

调整变阻器之前要想好，滑片朝那个方向滑动电路中的电流变大，闭合开关之前把滑片滑到变阻器的最大端。

②选择适当量程的电流表和电压表。

4、欧姆定律在串、并联电路中的应用(1)在串联电路中①总电阻（等效电阻）和串联电阻的关系：2121221122211211R R R I I I R I R I IR R I U R I U IR U U U U +=∴==+=∴===+= ；；；；即在串联电路中，等效电阻等于各串联导体电阻之和。

若2121R R R R R >>>，则有。

第十七章《欧姆定律》复习

第十七章《欧姆定律》复习断开； ①连接电路、更换电路元件时，开关应当________ 注意事项 ②在闭合开关之前，应将滑动变阻器的电阻值调到_____ 最大；串联在电路中，电压表应当与测量对象 ③电流表应当___ __联并
④检查电路时要________ 试触，防止电路中的电流过大而超出
第十七章《欧姆定律》复习
(2)该同学发现了(1)中的问题并作了改正．请用笔画线代替导线把滑动变阻器正确接入电路中，要求：滑片 P 向右移动时电流表示数逐渐增大．
第十七章《欧姆定律》复习
三、电阻的串联和并联
1．电阻的串联
总电阻等于各部分电 (1)规律：串联电路中的_________ 路的电阻之和 ____。公式：R总＝R1＋R2＋„＋Rn.
第十七章《欧姆定律》复习
例1、要组成如图所示的电路，用来测定一待测电阻R的值(阻值在30～50Ω之间)，给你下列器材：电流表一个(量程0～0.6 A，0～3 A)，电压表一个(量程0～3 V ，0～15 V)，干电池一节，蓄电池组一个(电压12 V)，滑动变阻器R′(0～60 Ω) 和开关S各一个，导线若干.组成电路时，电源应蓄电池组 0～15 ，电流表量选________ ，电压表量程应选______V 0～0.6 实验过程中，要增加R两端的电程应选_______A. 压，R′的滑片应向左 __移动.
1 1 1 1 表达式：＝R ＋R ＋…＋R . R并 n 1 2 为电阻的并联相当于增加了导体的横截面积． R (3)应用：n 个相同的电阻 R 并联，R 并＝ n ；若两个电阻并 R1R2 联，则 R 并＝ . R1＋R2
数之和
小，因 (2)理解：并联的总电阻比任何一个支路电阻都 ____

九年级物理第十七章-欧姆定律-知识点总结

九年级物理第十七章-欧姆定律-知识点总结温馨提醒：善听，好思，勤练。

欧姆定律一、考点、热点回顾（一）知识框架R一定时，I与U成正比探究电流跟电压、电阻的关系U一定时，I与U成反比内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比①公式中的I、U和R必须是在同一段电路中公式：（变形式，）②I、U和R中已知任意的两个量就可求另一个量③计算时单位要统一。

成立条件：I、U、R是对应同一个导体或同一部分电路上的物理量原理：伏安法测电阻电路图：应用实验步骤：串联电路：R=R1+R2+R3+……+R n串、并联电路的电阻并联电路： = = …… =欧姆定律的规律：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。

（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。

（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。

（U=IR）人体的安全电压≤36V安全用电不能用湿手触摸用电器注意防雷（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系实验目的研究电路中的电流与电路两端的电压的关系实验电路图实验器材电源、开关、导线、电流表、电压表、定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，调节滑动变阻器滑片，使定值电阻两端的电压成整倍数变化 ③根据电压表和电流表的示数，读出每次定值电阻两端的电压值与通过定值电阻的电流值，并记录在表格中分析论证在电阻不变的情况下，通过电阻的电流与电阻两端的电压有关，电流随电压的增大而增大，成正比关系。

图2、电流与电阻的关系实验目的研究电路中的电流与电阻的关系实验电路图实验器材电源、开关、导线、电流表、电压表、n 个阻值不同的定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，换不同的定值电阻，使电阻成整倍变化 ③调节滑动变阻器滑片，保持定值电阻的两端电压不变 ④把对应着不同阻值的电流值记录在表格中分析论证电流和电阻有关,当电阻两端的电压一定时，电流随电阻的增大而减小，即电流与电阻成反比。

第十七章欧姆定律(知识点归纳)

第十七章欧姆定律§17.1 电流I与电压U和电阻R的关系1、探究：电流I跟电压U的关系（1）控制的变量：定值电阻的阻值（2）滑动变阻器的作用：改变定值电阻的电压（3）结论：当电阻一定时，流过导体的电流跟导体的电压成正比。

2、探究：电流I跟电阻R的关系（1）控制的变量：定值电阻的电压（2）滑动变阻器的作用：保持定值电阻的电压不变（3）结论：当电压一定时，流过导体的电流跟导体的电阻成反比。

3、注意事项：（1）连接电路时，开关要断开；（2）闭合开关时，滑动变阻器要处于阻值最大处，这样做是为了保护电路；（3）当不清楚电路中的电流、电压时，可采取试触的方法。

§17.2和§17.4 欧姆定律及其应用1、欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

公式：UIR=变形公式及其物理意义：URI=表示：导体的电阻R，从数值上等于导体两端的电压U跟流过导体的电流I的比值。

（但电阻R跟电压U、电流I无关，只与长度、材料及横截面积有关）U I R=⋅表示：导体两端的电压U，从数值上等于流过导体的电流I跟导体的电阻R的乘积。

2、串、并联电路中电流I、电压U、电阻R的特点：22RR+:R R注：串联总电阻比任一个分电阻的阻值都要大（即：越串越大）；并联总电阻比任一个分电阻的阻值都要小（即：越并越小）；§17.3 电阻的测量伏安法测量定值电阻的阻值．．．．．．．与灯泡的阻值．．．．．的异同故障分析。

十七章欧姆定律

第十七章《欧姆定律》笔记（修改稿5）一、基础部分：1、在探究I与U的关系时，条件是电阻不变（所以不能选小灯泡做实验，小灯泡的电阻随温度升高而增大），然后移动滑片使定值电阻两端电压增大，观察电流表的变化，从而得出I与U成正比的结论。

所以，滑动变阻器的作用是改变定值电阻两端的电压。

（如下图）此电路图可以进行的实验：1探究I与U的关系(移动滑片，观察电流表和电压表)；2探究I与R的关系（测一次后，更换R1，移动滑片使不变）；3测量定值电阻R x的阻值（移动滑片多次测量）；④用小灯泡替换R x，可测量小灯泡的电功率（下一章）；2、在探究I与R的关系时，条件是保持电阻两端电压不变（比如3V），然后改变电阻（即5Ω换成10Ω），观察电流的变化，从而得出I与R成反比的结论。

但是，5Ω换成10Ω后，电阻两端电压（即○v示数）增大了，所以，下一步应该调节滑片使滑动变阻器电阻变大，才能使○v不变（原因是R’变大，分压变大，则○v就变小，变回原来的3V）。

所以，滑动变阻器的作用是保持电阻两端的电压不变。

（提示：结论是I与U成正比，I与R成反比，不是U与I，R与I，顺序不能颠倒）3、欧姆定律：内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

公式：I=U/R应用欧姆定律解题时应注意的事项：公式变形为：U=IR R=U/I1式中的I、U、R是同一个用电器的，而且是同一时刻的，已知其中两个，可求第三个。

2于I、U、R间的关系：①R不变时，I与U成正比；②U不变时，I与R成反比。

③对于公式R=U/I，不能认为R与U成正比，R与I成反比。

因为导体的电阻由材料、长度、横截面积决定，而与U和I无关。

对应于R=U/I的正确理解是：R在数值上等于U与I的比值，对于同一个电阻，U、I改变时，其比值R不变（与密度公式ρ=m/V类似）。

4、串联电路的电阻：①总电阻等于各串联电阻之和，即R总=R1+R2②对于n个相等的电阻串联，R总=n R③串联电路总电阻大于任意分电阻，导体的串联相当于增加了导体的长度④几个电阻串联，若其中一个电阻增大，则串联的总电阻增大。

新人教版物理第十七章欧姆定律知识点归纳

第十七章欧姆定律（知识归纳）第1节电流与电压和电阻的关系实验探究 1、实验方法：控制变量法2、实验电路图与实物图 ★3、实验结论 ①在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。

②在电压一定的情况下，通过导体的电流与导体的电阻成反比。

●.如果实验中将R 更换为阻值更大的电阻时，R 两端电压将会变大，则要将滑动变阻器向阻值变大的方向移动。

（即：同大同小）注：★①在表述结论时，电流与电压或电流与电阻的顺序不能改变。

②在连接电路时开关要处于断开状态。

（目的：保护电路）③实验前要将滑动变阻器的滑片移到阻值最大端（目的：保护电路）第2节欧姆定律1、内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

2、 ★公式：①I =②U IR = 或③U R I= （1） I-----电流，单位为安培A U----电压，单位为伏特V R----电阻，单位为欧姆Ω（2）公式中的，I 、U 、R 三个物理量必须是针对同一导体而言●（3）由公式①可知，通过导体的电流I 与U 成正比，与R 成反比。

错误的说法：由③可知，电阻R 与U 成正比，与I 成反比。

第3节电阻的测量 1、实验方法：伏安法 ★2、实验原理：UR I=3、测量仪器电压表、电流表3、实验电路图及实物图 ●说明：实验中应进行多次测量的目的：减小误差，②在本实验中若将电阻R 改成小灯泡，则会发现每次测量结果灯丝的电阻不尽相同，原因是灯丝的电阻与温度有关（或，灯丝的电阻随温度的升高而增大）③滑动变阻器的作用：a 、改变滑片P 的位置：改变电阻两端的电压大小b 、滑片移到阻值最大位置的目的：保护电路第4节欧姆定律在串、并联电路中的应用一、★串联电路电流关系：12I I I == 电压关系：12U U U =+ 电阻关系：12R R R =+1、串联相当于增加电阻的长度，所以总电阻变大2、串联后的总电阻比原来任一电阻大说明：不管是串联、还是并联电路，只要电路中的R1或R2变大，总电阻R 都将变大（反之则变小。

第17章《欧姆定律》知识点

第十七章欧姆定律第一节电阻上的电流跟两端电压的关系一、电流与电压的关系 1、滑动变阻器作用：保护电路；改变定值电阻两端电压。

2、结论：当电阻一定时，通过导体的电流跟导体两端的电压成正比。

二、电流与电阻的关系 1、滑动变阻器作用：保护电路；保持定值电阻两端电压不变。

2、结论：当电压一定时，通过导体的电流跟导体的电阻成反比。

第二节欧姆定律及其应用一、欧姆定律1、内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）2、公式：R UI =公式变形：IUR =U=IR U ——电压——伏特（V ）； R ——电阻——欧姆（Ω）；I ——电流——安培（A ）3、使用欧姆定律时需注意：R=U/I 不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。

因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。

人们只能是利用这一公式来测量计算导体的电阻而已。

第三节电阻的测量一、伏安法测电阻【实验原理】 I U R【实验电路】二、实验注意事项1、接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到阻值最大处；2、连好电路后要通过试触的方法选择电压表和电流表的量程；3、滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。

4、测定值电阻时要多次测量求平均值来减小误差；5、测小灯泡电阻时不能求平均值，因为灯丝的电阻随温度的升高而增大。

第四节欧姆定律在串、并联电路中的应用一、电阻的串联和并联电路规律的比较。

人教版九年级全一册物理第十七章《欧姆定律》知识点汇总

第16章欧姆定律一、电流与电压和电阻的关系1、电流与电压的关系当电阻一定时，流过导体的电流跟导体两端的电压成正比。

【即电阻不变时，导体两端的电压越大，流过导体的电流越大】2、电流与电阻的关系当电压一定时，流过导体的电流跟导体的电阻成反比。

【即导体两端的电压不变时，导体的电阻越大，流过导体的电流越小】二、欧姆定律1、欧姆定律的定义（1）定义导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

用公式表示就是RU I = 【这里U 的单位是伏特（V ），R 的单位是欧姆（Ω），I 的单位是安培（A ）。

单位必须统一】（2）对欧姆定律的理解①虽然由欧姆定律的公式变形可以得到IU R =，但是不能理解为电阻跟电压成正比，电阻跟电流成反比。

因为导体的电阻与流过它的电流和它两端的电压无关，只与导体的材料、长度、横截面积以及温度等有关。

②当电路短路时，电流不经过用电器而是直接从导线流过。

因为导线的电阻很小，相当于R很小，根据欧姆定律RU I =，可以知道流过导线的电流很大。

所以电路短路很容易引起火灾。

③当人的皮肤处于潮湿状态时，电阻会变小。

根据欧姆定律R U I =，当人体的电阻变小时，通过人体的电流就会变大，从而会增加触电的可能性。

④酒精浓度检测仪内含有气敏电阻，气敏电阻的阻值会根据酒精气体的浓度变化而变化，根据欧姆定律RU I =，电阻变化会导致酒精浓度测试仪的电压或者电流变化，从而使读数发生明显变化。

2、欧姆定律的相关计算（注意单位统一）（1）已知电阻或者用电器两端的电压和流过的电流，求电阻或者用电器的阻值，用I U R =来计算。

【例一】已知流过某电阻的电流是A 2，该电阻两端的电压是V 12，求该电阻的阻值。

解：该电阻的阻值Ω6A 2V 12I U R ===（2）已知电阻或者用电器的阻值和流过它的电流，求它两端的电压，用IR U =来计算。

【例二】已知灯泡1L 的电阻是Ω5，流过灯泡1L 的电流是A 2，求它两端的电压是多少。

九年级物理全一册“第十七章欧姆定律”必背知识点

九年级物理全一册“第十七章欧姆定律”必背知识点一、欧姆定律的定义与公式定义：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

公式：I = U/R，其中I代表电流，单位为安培（A）；U 代表电压，单位为伏特（V）；R代表电阻，单位为欧姆（Ω）。

此公式描述了在一段电路中，电流、电压和电阻之间的基本关系。

二、欧姆定律的应用1. 计算电流、电压或电阻：在已知电路中的任意两个物理量（电流、电压、电阻）时，可以利用欧姆定律公式计算出第三个物理量。

2. 串联电路中的应用：在串联电路中，电流处处相等，而各段电路两端的电压之和等于总电压。

通过欧姆定律可以计算出各段电路的电阻。

3. 并联电路中的应用：在并联电路中，各支路两端的电压相等，且干路中的电流等于各支路电流之和。

利用欧姆定律可以计算出各支路的电流和电阻。

三、欧姆定律的变形公式电压公式：U = IR，表示导体两端的电压等于通过它的电流与其电阻的乘积。

电阻公式：R = U/I，表示导体的电阻在数值上等于加在导体两端的电压与其通过的电流的比值。

但需要注意，电阻是导体本身的性质，与加在其两端的电压和通过它的电流无关。

四、实验探究探究电流与电压、电阻的关系：通过控制变量法，分别研究电流与电压、电阻的关系。

在控制电阻不变的情况下，改变电压观察电流的变化；在控制电压不变的情况下，改变电阻观察电流的变化。

实验结论：1. 电阻一定时，通过导体的电流与导体两端的电压成正比。

2. 电压一定时，通过导体的电流与导体的电阻成反比。

五、欧姆定律的适用范围欧姆定律只适用于纯电阻电路，即电能全部转化为内能的电路。

对于非纯电阻电路（如含有电动机、电解槽等元件的电路），欧姆定律不成立。

六、安全用电与欧姆定律在实际应用中，需要注意安全用电。

人体触电或引发火灾都是由于电路中的电流过大造成的。

根据欧姆定律I = U/R，当电压一定时，电阻越小电流越大；当电阻一定时，电压越高电流越大。

新人教版九年级物理第17章欧姆定律知识点全面总结

新人教版九年级物理第17章欧姆定律知识点全面总结17.1电流与电压和电阻的关系一、探求电流与电压的关系提出效果：电阻一定时，电流与电压存在怎样的关系？猜想与假定：由于电压是使自在电荷发声定向移动构成电流的缘由，电压越高，电流越大，所以电流与电压能够存在正比关系。

设计实验：探求电流与电压的关系，需求将定值电阻接入电路，并用电流表测出电路中的电流，用电压表测出定值电阻两端的电压，经过串联在电路中的滑动变阻器来调理定值电阻两端的电压。

实验电路图如下图。

停止实验：〔1〕将一个10Ω的定值电阻按图所示的实验电路图接入电路。

〔2〕调理滑动变阻器的滑片，使电压表示数区分为2.4V、1.8V、1.2V，区分读出电流表的示数并填入下表中。

R=10Ω电压U/V 2.4 1.8 1.2电流I/A 0.24 0.18 0.12〔3〕在坐标系中画出I-U图像，如下图剖析论证：从实验数据可以看出电流与电压有关，电流随电压的增大而增大，电流与电压的比值为一定值，说明电流与电压成正比，将实验数据经过图像的方式表示出来，经过火析图像可知电流的大小与电压成正比。

结论：在电阻一定的状况下，经过导体的电流与导体两端的电压成正比。

二、探求电流与电阻的关系提出效果：电压一定时，电流与电阻存在怎样的关系？猜想与假定：由于电阻表示导体对电流阻碍作用的大小，电阻越大，电流会越小，所以电流与电阻能够存在正比关系。

设计实验：要研讨电流与电阻的关系，必需改动接入电路的电阻值的大小〔如5Ω、10Ω、20Ω。

〕，只需求改换不同电阻接入电路即可。

实验中要控制电阻两端的电压不变，所以需求在电路中串联滑动变阻器来调理，保证电阻两端的电压相等。

实验电路图如下图。

停止实验：〔1〕按图所示电路图衔接实验电路。

〔2〕将阻值为5Ω的定值电阻连入电路中，调理滑动变阻器的滑片，使电压表示数为3V，读出电流表的示数填入下表中。

〔3〕将阻值为5Ω的定值电阻改换为10Ω、15Ω的定值电阻，调理滑动变阻器的滑片，使电压表示数坚持在3V不变，区分读出对应电流表的示数并填入下表中U=3V电阻R/Ω 5 10 15电流I/A 0.6 0.3 0.2剖析论证：从实验数据可以看出电流与电阻有关，电流随电阻的增大而减小，电流与电阻的乘积为一定值，说明电流与电阻成正比。
